Переломка из мотоблока нева своими руками

Особенности конструкции минитрактора

Как уже упоминалось, вы можете приобрести готовый модуль с колесами и сидением, а можете собрать все эти элементы самостоятельно. В последнем случае создается простейшая конструкция без привода на 2-ю колесную пару и без полноценной рулевой колонки. Дополнения в виде полного привода и рулевой колонки не дают очевидных преимуществ при работе, зато существенно усложняют сборочный процесс.

Управление самодельным минитрактором осуществляется поворотом всего трансмиссионно-моторного блока, для чего используется стандартный руль. Мотоблок дополняется модулем на шарнире, с сидением и навеской для прицепных устройств (для земельных работ). Для того, чтобы реализовать этот малозатратный простой вариант, собирается рама из металлопроката с колесной парой. На нее монтируют сидение и 2 прицепных узла — для крепления к мотоблоку, для присоединения транспортных или почвообрабатывающих аксессуаров.

Колеса здесь не комплектуются амортизационными устройствами, поскольку скорость движения минитрактора будет невысока.

Особенности конструкции

Конструкция данного устройства очень проста. По своей сути адаптер — это тележка, которая крепится к мотоблоку. В состав его входит рама, на которой крепится сиденье для водителя или кузов. Рама устанавливается на двухколесное шасси. Другой незаменимый элемент этого оборудования — дышло, при помощи которого тележка крепится к основному блоку. Он тянет прицеп, и это усилие передается на колеса адаптера. К этому аппарату можно присоединить множество различных приспособлений: фрезу, плоскорез, борону, картофелекопатель и многое другое.

Тем самым обеспечивается надежность устройства

При самодельном изготовлении подобного оборудования необходимо обратить большое внимание на прочность сцепки адаптера и мотоблока, поскольку это самое слабое место всего агрегата. Сцепка должна быть изготовлена из стали или чугуна. Как правило, она выполняется с помощью сварки, при этом особое внимание нужно обратить на сварные швы

Как правило, она выполняется с помощью сварки, при этом особое внимание нужно обратить на сварные швы. Современные модели данной техники включают в себя также панель управления, удобно расположенную около кресла водителя

С этой панели можно управлять вертикальным перемещением различного оборудования, которое крепится к адаптеру. Можно изменять и угловое перемещение прикрепленных приспособлений

Современные модели данной техники включают в себя также панель управления, удобно расположенную около кресла водителя. С этой панели можно управлять вертикальным перемещением различного оборудования, которое крепится к адаптеру. Можно изменять и угловое перемещение прикрепленных приспособлений.

Для этого устройство оснащается системой рычагов либо гидроузлов.

Кроме комплекта оборудования, которое продается вместе с адаптером, для облегчения садово-огородных работ можно использовать различные дополнительные устройства. Некоторые из них приобретаются в магазине, другие можно изготовить самостоятельно при наличии соответствующих приспособлений, материалов и умений.

Купить новый адаптер на мотоблок — дело несложное. В продаже имеется много различных видов этой техники. Чем больше функций выполняет данное оборудование и чем удобнее оно в использовании, тем выше у него цена. Даже самые дешевые адаптеры имеют немалую стоимость, поэтому многие владельцы мотоблоков решают изготовить данный прицеп своими руками.

В этом случае обязательно нужно выполнять предварительный расчет прочностных и механических характеристик аппарата.

Преимущества самодельных тракторов из мотоблоков

Минитрактор, переделанный из мотоблока очень пригодится в хозяйстве! Его обязательно нужно сделать, чтобы превратить рутинные сельскохозяйственные работы в неутомительные и интересные занятия. Самодельный трактор, в отличие от мотоблока, возьмёт на себя основную нагрузку, а человеку останется только следить за процессом и правильно управлять транспортным средством. Самодельный небольшой трактор — экономный в эксплуатации и обслуживании агрегат компактных размеров, который не требует отдельного гаража, что тоже является большим плюсом. Он не будет создавать проблем с запчастями – их можно найти в продаже по доступной цене практически в любом специализированном магазине, где продаются мотоблоки марок Скаут, Нева, китайский Зубр и прочие. Преимущества владения таким агрегатом налицо. Он в отличие от мотоблока позволит:

• Расширить функционал;
• Облегчить работу оператора;
• Реализовать тяговый потенциал.

Используя навыки, можно из обычного мотокультиватора с ограниченными возможностями сделать многофункциональный и эффективный минитрактор. Манёвренный, компактный — он способен работать даже на густо засаженных участках, между кустами и деревьями, а так же на ограниченной придомовой территории, не портя тротуарную плитку и асфальтное покрытие. Посмотрите форму, где есть видео о работе самодельной техники. Сделать минитрактор из мотоблока – это значит приобрести себе агротехнику с широчайшим функционалом. Вместе с ним можно использовать разнообразное навесное оборудование: культиватор, картофелесажалку, фрезу, борону, роторную косилку, плуг, окучники и прочее. А если оборудовать штабелером с гидравлическим приводом, то можно эксплуатировать самодельный трактор ещё и в качестве стогометателя или подъёмного крана. Благодаря практичной конструкции, работать на такой самоделке просто, комфортно и безопасно. А оставшиеся мотоблочные детали можно использовать при создании других самоделок. Самодельный минитрактор – это лучше, чем самый дорогой тяжелый мотокультиватор и дешевле, чем тяжёлый трактор.

Преимущества самодельной конструкции

В первую очередь — это себестоимость конечного продукта (при условии использования недорогих комплектующих, и если делать самому)
Такое транспортное средство работает на нескольких литрах топлива и может развивать скорость более 20 км/ч.
Не занимает много места, что жизненно важно в малом фермерстве при возможностях дачников.
Возможность собрать такой агрегат практически из подручных материалов.

Перед тем как собирать минитрактор из мотоблока на базе агрегата «Нева», будет очень полезным изучить подобного рода чертежи основных узлов, конструкторских концепций, произвести расчёт расходов и возможных устройств для присоединения, как основных, так и вспомогательных устройств. Также следует учесть, что суть работы трактора заключается и в его массе, которая является основным фактором сцепления с грунтом, то есть устройство должно быть весом более 200 кг.

Исходя из расчёта площади, на которой будет работать такое устройство, станет вопрос и в выборе двигателя и его мощности, а также целевом предназначении. При работе на поле площадью до 2 гектаров, без проведения тяжёлых работ, можно обойтись двигателем мощностью 5−6 л. с. На площади до 5 гектаров, подойдёт двигатель до 15 л. с. А площади больше, чем 5 гектаров уже будет под силу обработать двигателями до 40 л. с.

Перед тем как начать процесс сборки трактора своими руками из мотоблока, возникает ещё и необходимость в решении расположения двигателя в конструкции.

Оптимальным решением будет расположение двигателя за креслом водителя, что даст сбалансированное и оптимальное давление на почву, а, соответственно, и сцепление с грунтом, и этот фактор не позволит допустить переворота и падения транспортного средства.

Как переделать мотоблок Нева

Существует стандартный пошаговый процесс модернизации:

1. Первым делом, отвечая на вопрос как сделать мини-трактор из мотоблока, следует разработать кинематическую схему. В ней обязательно учитывайте равновесие конструкции, иначе будущие несбалансированные нагрузки могут разрушить устройство. Схема (да и общие чертежи конструкции) разрабатывается самостоятельно или же можно использовать типичное кинематическое изображение минитрактора. Она состоит из двигателя, переднего и заднего моста, реверс-редуктора, цепи и карданной передачи. Двигатель заставляет вращаться передние колеса. Крутящий момент также передается через цепь, реверс-редуктор, карданную передачу на задний мост, в результате чего вращаются задние колеса (они являются ведущими).

кинематическая схема

Из уголков и труб изготавливается рама. Здесь важно правильно расположить вилку с втулкой, чтобы обеспечивался поворот прицепа.
Изготавливается кузов — как правило, из стального листа. Высота его бортов не должна превышать 30 см.
Монтируется водительское сидение.
Устанавливается навесное оборудование.
Проверяется работоспособность собранного агрегата.
Готовое изделие окрашивают.

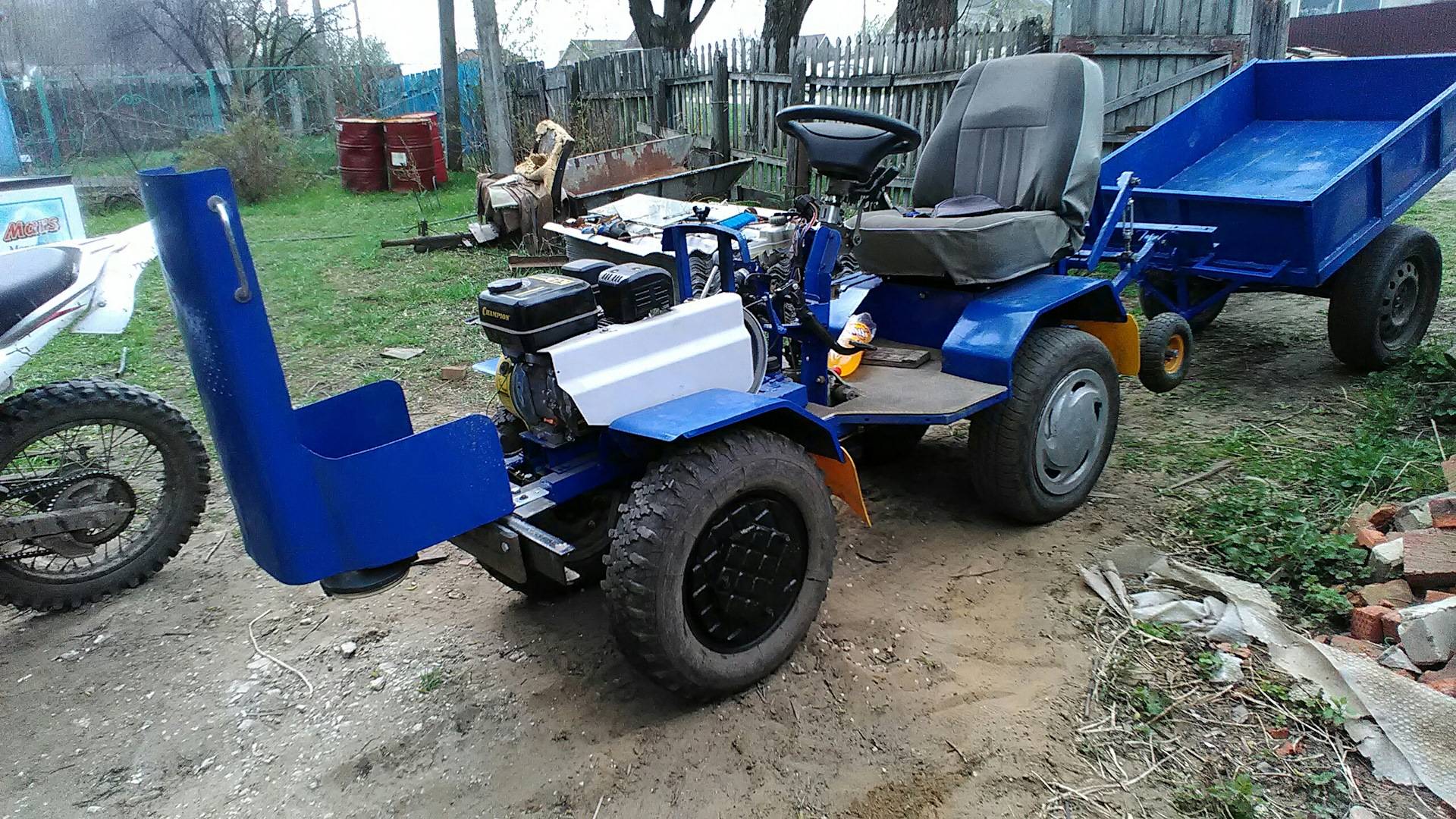

Готовая конструкция мини-трактора

Полученная конструкция позволяет качественно механизировать земельные работы, обеспечив при этом максимальный комфорт оператора-водителя. На видео можно посмотреть процесс изготовления мини-трактора и конечный результат:

Минитрактор из мотоблока Зубр

Мотоблоки данной марки обладают надежным и достаточно мощным мотором, наличие которого позволяет переделать агрегат в полноприводный минитрактор. Перед работой обязательно изучите детальные чертежи, а также купите стальные листы, трубы и уголки.

Порядок действий при изготовлении минитрактора выглядит следующим образом:

1. При обустройстве рамы вам потребуется расширить уже имеющийся каркас мотоблока. Это необходимо для того, чтобы установить дополнительные колеса. Нарежьте уголки и трубы на подходящие куски, после чего приварите их друг к другу;
2. Передняя балка на минитрактор монтируется посредством уже готовой ступицы, оборудованной тормозами. Колеса в передней части агрегата должны соответствовать размеру задних колес, или быть чуть больше последних – это предотвратит «зарывание» мини-трактора при езде по пересеченной местности;
3. Затем установите мотор мотоблока. Лучше всего устанавливать его в передней части, чтобы достичь наилучшего баланса всей конструкции;
4. К задней части готового минитрактора приварите фаркоп – он потребуется для монтажа прицепа.

Самодельный минитрактор, изготовленный на базе мотоблока Зубр, сможет справиться с рядом наиболее сложных хозяйственных задач: вспашкой грунта, кошением травы, сбором и перевозкой урожая.

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

• аппарат для сварки;
• отвертки и гаечные ключи;
• электрическая дрель и комплект различных сверл;
• болгарка и набор дисков по работе с металлом;
• комплект гаек и болтов.

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.

Переделка мотоблока в минитрактор выполняется в следующем порядке:

1. Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
2. Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
3. На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
4. На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.

Самостоятельное изготовление

В магазинах сейчас можно приобрести готовый адаптер, но они, как правило, стоят довольно дорого. И если это устройство берётся для недорого мотоблока, то это не всегда оправдано, так как простой адаптер можно довольно легко сделать самостоятельно. Для этого нужны элементарные навыки по работе с техникой и металлом. Несколько сложнее самостоятельно изготовить такое устройство с рулём для мотоблока, а также самодельный переломный адаптер.

Особенности конструкций. Когда вы начнёте делать мини-трактор своими руками, то почувствуете себя настоящим конструктором. Прежде чем начать реализацию своего проекта, необходимо определиться, для какого вида работ она будет применяться, потому что в зависимости от этого разрабатывается конструкция агрегата. Так, если механизм вам будет нужен для сельскохозяйственных работ, то лучшим вариантом будет сплошная рама, а в случае использования машины не только для работы, но и для поездок по бездорожью, то лучшим выбором будет ломаная рама. Такая конструкция обеспечит лучшую манёвренность и проходимость в труднопроходимых местах. Ещё один вид такой техники оснащается съёмным прицепом.

После того как вы определитесь с выбором конструкции, необходимо найти информацию, как сделать адаптер к мотоблоку своими руками. Чертежи, видео, описание можно поискать в сети Интернет

Важно готовый чертёж выверить на соответствие вашим размера

Теперь можно перейти к изготовлению устройства. Работу можно разделить стадий.

1. Первоначально из нарезанных кусков металла изготавливаем раму. Скреплять элементы конструкций можно сваркой или болтами.
2. Далее делается ходовая часть. В зависимости от расположения двигателя определяется ширина колеи. Из куска трубы делается ось, на концы которой напрессовываются втулки с подшипниками. На них ставим колёса.
3. Устанавливаем рулевую колонку. Если рама цельнометаллическая, то рулевое управление будет передаваться на переднюю ось. Можно также сделать так называемую переломку, тогда рулевая колонка будет поворачивать всю переднюю полураму.
4. Устанавливаем сидение, далее устанавливаем механизмы для работы с навесным оборудованием.
5. Согласно чертежу, делаем сцепку из металлического швеллера. Этот узел является одним из самых важных элементов конструкции, поэтому его нужно делать из высокопрочной и качественной машиностроительной стали.

https://youtube.com/watch?v=wyMYslaXoko

Таким образом, делается передний адаптер на мотоблок. После сборки, смазки, опробования можно работать на мотоблоке. На таком мотоблоке водителю будет комфортно работать, не нужно постоянно идти за агрегатом, а можно сидеть в удобном кресле и управлять всеми работами. Нужно запастись терпением, ведь в результате получится не только значительная экономия средств, но и удовольствие от достигнутого своими руками результата.

Как подобрать основу минитрактора

Перед тем, как сделать мини оборудование своими руками, необходимо подобрать модель, которая будет выступать в качестве основы. В данном случае требуется учитывать такие технические характеристики:

• мощность двигателя, показатель его крутящего момента;
• масса будущего мини трактора;
• разновидность силового агрегата – бензин, дизель;
• габариты плуга;
• производитель и цена.

От показателя мощности двигателя мотоблока зависит площадь территории, которую можно будет обрабатывать готовым оборудованием. Получается, чем больше участок, тем сильнее должен быть агрегат. Что касается веса прибора, то он должен соответствовать типу грунта. Для плотной почвы потребуется тяжелый минитрактор сделанный своими руками из спецтехники Нева. Так же и наоборот, при мягкой земле нужно использовать легкий аппарат, чтобы он не утрамбовывал ее.

Вес машины должен соответствовать типу грунта — на плотной почве нужен тяжелый трактор, на легких, песчаных облегченный

При расчете размеров следует учитывать глубину обработки и удобство в эксплуатации. Лучшим вариантом послужит культиватор с возможностью регуляции ширины. На рынке встречаются модели, оснащенные бензиновым или дизельным мотором. Первый вариант при функционировании издает минимальный уровень шума, имеет небольшую компрессию и легкий запуск с полуоборота. Дизельный вариант отличается экономичностью и высокой производительностью при работе на большой территории или со сложной почвой.

Что потребуется

Прежде чем приступить к работе, следует убедиться в наличии всех необходимых деталей, материалов, а также инструментов.

Итак, что потребуется для работы:

1. Мотоблок. Его нужно выбирать с учетом вышеперечисленных рекомендаций. Именно он послужит основой в самодельном мини тракторе.

Мотоблок Нева — оптимальный вариант для переделки

1. Дополнительная колесная пара с осью. К колесам обязательно требуется приобрести подшипники, а также рулевую установку.
2. Металлические листы, патрубки и уголки. Материал нужен для создания кузова и рамы конструкции.
3. Элементы для фиксации деталей и механических узлов. В данном случае используются шайбы, болты, гайки, сварка.

Для проведения сборки, помимо деталей, еще нужно подготовить ряд инструментов:

• сварочный агрегат;
• дрель-шуруповерт;
• комплект гаечных ключей разного размера;
• пассатижи;
• болгарка.

Самодельный агрегат обладает рядом преимуществ. В первую очередь это стоимость. Даже если домашнему мастеру потребуется покупать культиватор, он в любом случае потратит меньше денежных средств. Помимо всего можно создать спецтехнику нужного размера, степени сцепления с грунтом, а также производительности.

Что касается минусов, то они заключаются в том, что оборудование, сделанное своими руками, сильно уступает фабричным моделям уровнем надежности. Также такая техника часто требует проведение ремонтных работ.

ВИДЕО: Переломка из мотоблока Зубр

Инструкция по сборке минитрактора из мотоблока

Тем, кто интересуется, как сделать минитрактор из мотоблока Нева, Форте или из техники Зубр, необходимо знать, что производитель не имеет особого значения, на эффективность работы трактора это не влияет. Главное правильно разработать чертеж и схему построения. Также владелец техники может воспользоваться готовыми наработками.

Как сделать адаптер к мотоблоку своими руками?

После ознакомления с чертежами можно приступать к поэтапной сборке адаптера

Важно строго следовать описанному алгоритму

Если применяется адаптер с сиденьем, мотоблок превращается в мини-трактор. Кресло подбирается на своё усмотрение, но больше подходят изделия с вмонтированными амортизаторами, чтобы не пришлось устанавливать рессоры.

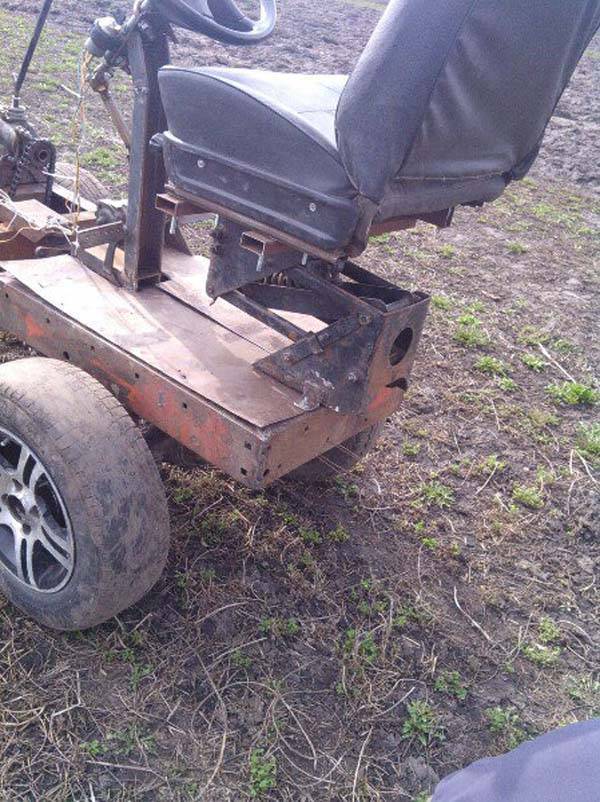

Рама собирается в определённой последовательности:

1. К куску трубы с диаметром около 6 сантиметров приваривается хвостовик. На него будет монтироваться поворотный кронштейн, фиксирующийся штифтом;
2. Рама перпендикулярно сваривается с уголком-поперечиной с габаритами 5*5 сантиметров;
3. К раме с уголком приваривается лист из стали, толщина которого три миллиметра;
4. Боковые края листа с длиной около одного сантиметра отгибаются вниз для защиты от порезов;
5. Крылья сгибаются и свариваются. На верхнюю часть привариваются надкрыльники, которые оборудуются отражателями.

Основная рама обязательно оснащается дополнительной выдвижной, толщина которой 5 сантиметров. Скрепляются они между собой болтом.

Лучше дополнить конструкцию багажником, который изготовляется по следующей схеме:

1. Собирается каркас. Нужная центральная водопроводная труба с диаметром 1 дюйм и несколько труд с меньшим диаметром (½ и ¼ дюйма);
2. Центральная труба укрепляется дополнительными трубами для опоры, конструкция приваривается к багажнику;
3. Опорные трубы соединяются со штангой блока и коробкой передач.

Высота опор зависит от расположения багажника. Он не может находиться над щитками приборов, бачком для топлива и масла.

Поворотный кронштейн изготовляется, следуя такой схеме:

1. Заготовка из трубы диаметром 5 сантиметров сваривается и сгибается. К верхней части привариваются две втулки из стали, которые обеспечивают раскачивание приспособления вдоль и поперёк оси;
2. Одну сторону кронштейна фиксируют на хвостовике, а другую – на самом мотоблоке;
3. Для свободной установки и снятия кронштейна можно приварить ручку.

Нужно позаботиться о зеркале заднего вида (подойдёт от машины или мопеда). Деталь устанавливается на рукоятке агрегата или закрепляется на задней части багажника.

Нужно приобрести готовый механизм – тормозную систему.

Устанавливается она по такой схеме:

1. Тяга узла блокировки демонтируется, продлевается резьба на её поверхности с помощью специальной плашки;
2. Создаётся прочный упор из стали;
3. В штанге просверливается отверстие, диаметр которого в пределах 3-10 миллиметров;
4. Мощная возвратная пружина устанавливается и закрепляется.

На последнем этапе устанавливается ось с колёсами. Подходят детали со старой техники: мотоцикла или мопеда. Ось может быть слишком длинной, потому её укорачивают электрической ножовкой.

Кроме подробных чертежей стоит рассмотреть и предложенные видео по изготовлению адаптера.

Самодельный адаптер по описанным выше схемам может быть использован со следующими марками мотоблоков: Салют, Агро, Нева, МТЗ.

Сконструированный передний адаптер на мотоблок своими руками облегчит работы по обработке приусадебного участка и огорода. Дополнительное приспособление трансформирует мотокультиватор в мини-трактор. При необходимости производят установку на преобразователь таких сельхозорудий, как плуг, выкапыватель, сажатель, окучиватель.

Необходимые расходные материалы, детали и запчасти

Чтобы понять, что необходимо для изготовления, давайте рассмотрим основные элементы готового минитрактора:

• Рама (производится из любого металлопроката)
• Устройство для совершения поворотов
• Любые тормоза
• Сиденье
• Металл для обшивки кузова
• Сцепка, которая служит для подключения другого оборудования.

Все эти составляющие можно купить в местах разборки автомобилей или на складах металлолома. Но к их выбору следует подойти ответственно. Зачастую они не совсем новые, следовательно их нужно тщательно осмотреть на целостность и дефекты. Ведь здесь нельзя допустить использование повреждённых комплектующих. В противном случае всё устройство будет работать не правильно.
