Переделка триммера в лодочный мотор

Стоит ли покупать насадку для переделки триммера в лодочный мотор

На этот вопрос однозначного ответа дать невозможно, так как кто-то очень привык к моторам на лодки, а другие их никогда не использовали. При этом, если вы хотите себе действительно мощную лодка, тогда естественно самым выгодным и эффективным решением будет установка стандартного триммера. Но стоит учитывать, что данный вариант является универсальным. Как уже говорилось выше – самое главное грамотно совместить.

Многие специалисты рекомендуют лопасти, аналогичные лопастям вашего старого мотора

Очень важно, что устанавливать необходимо в точном соответствии с инструкцией

Осуществлять установку лучше всего вместе с человеком, который уже осуществлял подобные операции и готов помочь в самые трудные моменты преобразования триммера в лодочный мотор.

Кроме этого, следует обратить свое внимание и на тот момент, что с собой обязательно нужно брать дополнительное топливо, а также как и обычной газонокосилке следует давать возможность “отдохнуть” поскольку из-за очень длительного использования, триммер-мотор может просто выйти из строя прямо на воде. Чем лопасти больше, тем эффективнее будет сам триммер. Чем лопасти больше, тем эффективнее будет сам триммер

Чем лопасти больше, тем эффективнее будет сам триммер.

Переделка мотокосы заключается в следующем:

Изначально идет переделка основного гнутого вала: сначала из бобины со специальной леской извлекается штатная гайка. Она собой представляется небольшую трубку, длина которой составляет 20 мм.

При этом, гайка должна сохраняться, поскольку резьба на мотокосах необыкновенная и найти такую же практически невозможно.

Затем снимается пластмассовая накладка с клавишами. После этого, на самом конце самой гнутой трубы располагается стандартная втулка из бронзы (часто ее называют подшипником скольжения) – ее необходимо аккуратно вырезать, после этого нужно вынуть дейдвудный вал, открутить гайку и металлический вал.

Самое главное – это правильно подобрать лопасти. Здесь все напрямую зависит от того, какие габариты у вашей лодки.

Здесь очень важно обратить свое внимание на тот фактор, что самым лучшим решением будет ввести в поиске “моторы на лодку” и на первом попавшемся сайте зайти на сайте, где продаются моторы и консультанту, который предложит вам свою помощь – вы говорите габариты собственного автомобиля, а потом, когда вы получите подходящий мотор, нужно посмотреть на технические характеристики и узнать габариты лопастей

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Как Переделать Триммер В Лодочный Мотор

Что собой представляет насадка для переделки триммера в лодочный мотор и каковой принцип его работы? Стоит брать насадку для переделки триммера?

Идея очень легкого навесного мотора для небольших лодок, включая и самые простые резиновые сегодня интересует многих охотников и рыбаков

Важно отметить, что стоимость такого мотора является достаточно высокой и обслуживания, впрочем как и детали. В таком случае, многие очень часто стали использовать и мотор триммеры, которые сейчас являются очень популярными и распространенными

Принцип работы

Триммер имеет более высокую скорость оборотов лопастей, что дает возможность передвигаться по воде с более высокой скоростью, что позволит приступить к рыбной ловле быстрее, чем с мотором. Все видели, как работе триммер как стрижет газон и обычную траву, но тут, его лопасти вывернуты в другую сторону и при этом, выполняет функцию максимально экономного мотора.

Насадка для переделки триммера В лодочный мотор

Насадка для переделки триммера В лодочный мотор Мотор от бензокосы CHAMPION 1л.с.

А вот если триммер ниже, скорость будет ниже. Но самым главным недостатком триммером по сравнению с обыкновенными лодочными моторами это то, что они очень громкие и их не стоит использовать на полную, если не хотите спугнуть рыбу.

Стоит ли покупать насадку для переделки триммера в лодочный мотор

На этот вопрос однозначного ответа дать невозможно, так как кто-то очень привык к моторам на лодки, а другие их никогда не использовали.

При этом, если вы хотите себе действительно мощную лодка, тогда естественно самым выгодным и эффективным решением будет установка стандартного триммера.

Но стоит учитывать, что данный вариант является универсальным. Как уже говорилось выше самое главное грамотно совместить.

Многие специалисты рекомендуют лопасти, аналогичные лопастям вашего старого мотора

Очень важно, что устанавливать необходимо в точном соответствии с инструкцией

Чем лопасти больше, тем эффективнее будет сам триммер.

Переделка мотокосы заключается в следующем:

Затем снимается пластмассовая накладка с клавишами. После этого, на самом конце самой гнутой трубы располагается стандартная втулка из бронзы (часто ее называют подшипником скольжения) ее необходимо аккуратно вырезать, после этого нужно вынуть дейдвудный вал, открутить гайку и металлический вал.

Здесь очень важно обратить свое внимание на тот фактор, что самым лучшим решением будет ввести в поиске моторы на лодку и на первом попавшемся сайте зайти на сайте, где продаются моторы и задать вопрос консультанту, который предложит вам свою помощь вы говорите габариты собственного автомобиля, а потом, когда вы получите подходящий мотор, нужно посмотреть на технические характеристики и узнать габариты лопастей

Преимущества триммеров

Многие естественно спросят, почему именно триммер. Он имеет целый ряд неоспоримых преимуществ:

легкий;
удобный;
экономный;
очень мощный;
имеет основные элементы управления: стартер, ручка газа;
дополняется специально ногой, что позволяет регулировать мощность.

Культиватор из триммера

Если вам приходится обрабатывать почву на даче круглый год, то, без сомнения, переделанный триммер в культиватор станет настоящим помощником в этом непростом деле. Сразу нужно оговориться и сказать о том, что можно приобрести уже готовые насадки на триммер для обработки почвы, ну а можно, как и мы, заняться их самостоятельным изготовлением.

Сначала потребует заготовить весь необходимый материал с инструментами:

Кусок листового металла толщиной в 3 мм, но можно и чуть больше. Из металла будет вырезана основа для ножей культиватора;
Толстая металлическая проволока (катанка), которая впоследствии будет нарезана на куски, расплющена и приварена к куску металла;
Соответствующие инструменты для изготовления ножей культиватора. В первую очередь, это болгарка, сварочный аппарат, кое-какой слесарный инструмент, конечно же, молоток, и т. д.

Процесс изготовления культиватора из триммера лучше всего будет разбить на несколько отдельных этапов. На первом этапе нужно подготовить основу из куска листового металла. Для этих целей из стального листа нужно вырезать два круга, диаметром 25-30 см. Затем потребуется нарезать проволоку на куски, длиной не более 10 см, и расплющить концы на ней. Большая длина ножей культиватора создаст сильную нагрузку на триммер, в результате чего двигатель внутреннего сгорания может выйти из строя.

Как только проволока готова её можно будет приваривать к металлическим кругам. Вполне достаточно 3-4 куска проволоки для эффективного пропалывания земли. Точно такую же операцию осуществляют и со вторым кругом из металла. После того как самодельные фрезы на культиватор готовы, их можно будет приделывать к триммеру.

Просто идеальным вариантом в данном случае станет обратная резьба и приваренная трубка с гайкой на самодельные фрезы. В данном случае насадка просто накручивается на вал триммера, поэтому переделки инструмента буду сведены на «нет». Если для изготовления культиватор используется электрический триммер, то нужно будет предусмотреть достаточно длинный удлинитель, которого хватало бы на весь обрабатываемый участок.

Прочие устройства, используемые для создания лодочного двигателя

Способов для создания мотора на самом деле существует достаточно много, главное, правильно подойти к процессу подбора сопутствующих деталей и максимально подходящей базы. Помимо шуруповерта можно осуществить использование мотоблока или же триммера. Но наилучшие технические характеристики будет иметь лодочный мотор из бензопилы своими руками.

За счет того, что топливный расход в подобном виде мотора минимальный, зачастую его изготавливают именно из этого устройства. При этом бак будет иметь прозрачный вид. Самодельный винт, выступающий в качестве пропеллера, зачастую делают из дюраллюминия. Кромки должны быть тщательно заточены, а лопасти винта иметь изгиб в 10мм. Кольцевая насадка, которая обязательно используется для изготовления такого мотора, предназначена для того чтобы защитить лодку от повреждений в процессе работы.

С помощью переходников между собой нужно соединить винт и вал двигателя. Из газонокосилки нужно достать стартер. Используя предварительно подготовленный чертеж, можно приступать к созданию мотора из такого элемента, как триммер.

Мотор также можно соорудить из стартера, взятого с такого устройства, как мотоблок. Чтобы собрать четырехтактную модель, применяют топливную систему обыкновенного типа, но следите за тем, чтобы отличные показатели качества были именно у помпы, предназначенной для перекачки воды. Если имеется какой-нибудь старый двигатель, то с него можно снять так называемый дейдвуд.

Над таким элементом, как карбюратор нужно осуществить установку топливного насоса таким образом, чтобы не было ни малейшего соприкосновения с коромыслом. Для закрепления можно использовать фиксаторы. Коленчатый вал стоит закрепить непосредственно над шестерней в верхней части. Водяную помпу следует установить под дейдвуд. Для свободной работы нижнего штока можно воспользоваться рессорами.

Культиватор

Обычно владельцы земельного участка используют для обработки почвы ручные сельскохозяйственные орудия (грабли, тяпку, культиватор и др.). Однако есть способ не только значительно сократить затраты ручного труда, но и существенно уменьшить время, которое уходит на обработку почвы — приделать фрезу для прополки грядок к валу имеющегося триммера.

Превратить триммер в культиватор, который поможет в обработке почвы на земельном участке, несколько сложнее, чем в газонокосилку. При этом данная самоделка может быть собрана на базе как электротриммера, так и бензокосы мощностью не менее 1,5 кВт.

Важно! Владельцу садового триммера нужно иметь в виду, что если ручная косилка оснащена гибким валом, то для культиватора она не подойдет. Наиболее эффективной будет самоделка, собранная на базе мотокосы, обладающей многошлицевой прямой штангой и Т-образной рукояткой

Материалы и инструмент

Процесс превращения триммера в культиватор потребует от мастера наличия большого количества самого разнообразного инструмента. Понадобятся:

болгарка с набором режущих дисков;
дрель с набором сверл разного диаметра;
сварочный аппарат с электродами;
ножовка по металлу или электролобзик;
точильно-наждачный станок с набором абразивных кругов разной зернистости;
вилы садовые;
разнообразный слесарный инструмент (молоток, плоскогубцы, рулетка и пр.).

Изготовление мотокультиватора начинают с производства рабочей насадки. Для этого дополнительно будут нужны изогнутые прутья вил и квадратные металлические заготовки размером не менее 100х100 мм.

Алгоритм работ

Рабочая часть насадки изготавливается следующим образом:

из металлических заготовок вырезают диски диаметром 100 мм;
при помощи наждачного круга их форму приводят к идеальной окружности;
прутья садовых вил расплющивают таким образом, чтобы их ширина составляла 1 см.;
расплющенные прутья (фрезы) затачивают и приваривают к металлическому диску через равные промежутки.

Внимание! Количество фрез на диске не должно превышать 3-х штук, в противном случае нагрузка на двигатель сильно возрастет. Закончив изготовление рабочей насадки, ее присоединяют к триммеру

Конструкция эта может быть различной и зависит от модели мотокосы. Лучше всего, если вал ручной косы имеет на конце левую резьбу. Тогда к фрезе достаточно приварить трубку с гайкой, и изготовленную своими руками насадку просто прикрутить к валу редуктора, предварительно развернув его на 90°

Закончив изготовление рабочей насадки, ее присоединяют к триммеру. Конструкция эта может быть различной и зависит от модели мотокосы. Лучше всего, если вал ручной косы имеет на конце левую резьбу. Тогда к фрезе достаточно приварить трубку с гайкой, и изготовленную своими руками насадку просто прикрутить к валу редуктора, предварительно развернув его на 90°.

Учимся создавать электромотор для лодки

Для этого допускается использование электрического двигателя со сломанного изделия. Но с учётом того, что магазинный аналог настоящего мотора для лодки стоит очень дорого. Во всяком случае больше, чем бензокосилка либо шуруповёрт.

Потому можно купить новенькие изделия и позаимствовать оттуда двигатель. Этот вариант наименее затратный и легко реализуется. Особенно подходит для тех, кому финансовая сторона очень важна. В другом случае выгоднее приобрести плав средство с мотором и соответствующими приспособлениями для успешной ловли рыбы.

Мы исходим с того, что есть надувная лодка без мотора. Рассмотрим этапы изготовления движка для данного бюджетного и эргономичного плав средства для любительской ловли рыбы:

Приобретаем либо используем старый шуруповёрт, электрический двигатель на основе аккумуляторов.
Если мощность аккумулятора слишком маленькая для длительного и быстрого передвижения по водоёму

Тогда стоит обратить внимание на автомобильный аналог с 12 V. Но прибор должен соответствовать данному рабочему напряжению.
Чтобы оптимально загрузить лодку грузом и пойманной рыбой и не переживать за способность перемещаться лучше опираться на электрический привод с мощностью в 300 W.
Необходимо позаботиться о понижении крутящего момента электродвигателя

Для этого монтируется редуктор, без него никак в случае эксплуатации электродрели.
К этой связке добавляется гребной винт, но допускается использование приводного вала.

Если сборка, кажется, слишком сложной можно опираться на видео изготовления лодочного мотора на основе наглядного примера. Изделие значительно экономичнее в ремонте и стоит дешевле, чем магазинный аналог.

Доработка триммера посредством готового набора насадок

Выбор бензинового триммера в качестве основополагающего устройства для лодочного мотора, не уступающего по своим техническим характеристикам серийно выпускаемым моделям, таким как «Кентавр МЛ-5241РД» и другие, обусловлен наличием ряда узлов, которые не нуждаются в доработке. Среди них:

Мотор Кентавр МЛ-5241РД

экономичный двигатель внутреннего сгорания;
штанга, оснащенная жестким валом;
механизм запуска мотора (стартер);
неокрашенный топливный бачок, чтобы была возможность визуального контроля количества горючей смеси.

Выбирая триммер, чтобы превратить его в двигатель на лодку, следует определиться с его мощностью. Например, для небольшого резинового плавсредства «Уфимка-22» подойдет триммер мощностью 0,7-1,0 кВт. Плавсредство, оснащенное таким агрегатом, сможет развить скорость порядка 5-8 км/час. Если же необходимо привести в движение более тяжелую лодку, то понадобится триммер помощнее.

На заметку! Выбирая мощность мотокосы по весу и габаритам имеющейся лодки, необходимо учесть и массу самого навесного двигателя.

Превратить триммер в лодочный мотор можно различными способами. Например, можно купить набор готовых деталей, необходимых для доработки, и воспользоваться прилагаемым к нему руководством. С его помощью в течение непродолжительного времени (не более 1 часа) можно превратить мотокосу в движок на лодку.

В комплект к насадкам для переделки триммера в мотор на плавсредство входят такие детали:

гребной винт;
специальный привод-приставка, который изготавливается из нержавейки;
набор переходников и насадок для разных типов триммеров (универсальных);
рукоятка управления (румпель), оснащенная кнопкой глушителя и ручкой регулировки газа;
струбцина для крепления триммера на транец плавсредства и пр.

Цена такого комплекта, как правило, не превышает 5000 рублей, но сам двигатель в его состав не входит.

Важно! Монтируя составные части комплекта на триммер, владельцу нужно будет присоединить трос управления газом к мотору, а затем закрепить кабель глушителя, развернув его по направлению к гребному винту

Газонокосилка

Проще всего осуществляется переделка триммера (бензинового или электрического) в газонокосилку. Для этого его достаточно оснастить двумя опорными колесами, основание для которых может соорудить любой владелец земельного участка. Порядок изготовления деталей, сборки и эксплуатации простейшей газонокосилки, показан на видео:

На практике широко распространен несколько более сложный, но и на порядок более эффективный вариант конструкции, в основу которой положен металлический каркас, изготовленный из уголка 25х25 мм или обрезков имеющихся в хозяйстве труб. После того, как остов размером 500х600 мм будет сварен, в его углах устанавливают 4 колеса, диаметр которых должен обеспечить расстояние от ножа триммера до почвы на уровне 5 см. Для этого вполне могут подойти колеса от ненужных детских игрушек. Затем на каркас крепят лист фанеры или металла, в центре которого нужно предварительно вырезать отверстия для крепления триммера. Демонтировав косильную головку (ножи) мотокосу устанавливают на тележку таким образом, чтобы вал редуктора прошел внутрь. Изнутри к валу триммера крепят ножи.

Важно! Для эффективной работы газонокосилки необходимо, чтобы ножи были соответствующим образом сбалансированы и заточены. Чтобы защититься от разлетающейся во все стороны травы, в задней части каркаса желательно смонтировать небольшой кожух

Не помешает там и мешок для сбора скошенной травы

Чтобы защититься от разлетающейся во все стороны травы, в задней части каркаса желательно смонтировать небольшой кожух. Не помешает там и мешок для сбора скошенной травы.

Иногда при сборке самодельной газонокосилки мастера используют не весь триммер, а только его силовой агрегат. В этом случае к тележке необходимо приварить ручки. При использовании электродвигателя на перекладине ручки размещают комплектующие (вилка, выключатель), которые позволят подключить газонокосилку к электросети и запустить ее.

Как сделать мотор для лодки из триммера: способы и советы

Наличие лодки делает отдых или рыбалку на любом водоеме, будь то река, озеро или даже море, более приятным и увлекательным событием. Несмотря на то что многие виды надувных плавсредств, часто применяющихся отдыхающими на пресноводных водоемах, оснащены лишь веслами, при желании можно самостоятельно изготовить мотор для лодки из триммера. Большинство современных триммеров, использующихся для подстригания газонов, являются прекрасной основой для изготовления самодельного мотора для надувной лодки, отличающейся сравнительно небольшим весом. Учитывая механизм работы триммера, основой задачей для любого человека, желающего изготовить из него мотор для лодки, является преобразование нижней насадки, предназначенной для скашивания травы, в полноценный винт с лопастями.

Любой современный триммер имеет почти все необходимые части для превращения его в мотор для лодки, в том числе достаточно мощный двигатель и штангу, включающую вал, передающий кручение. Таким образом, для преобразования триммера в полноценный лодочный мотор его необходимо оснастить винтом с лопастями, подвесом на транец и, конечно же, заменить рукоять управления. Для изготовления самодельного мотора для лодки вполне достаточно будет триммера с двухтактным двигателем, заявленная мощность которого составляет не менее 700 Вт. Такие триммеры компактны и их вес обычно не превышает 5 кг. Если нужен более мощный мотор для лодки, лучше взять за основу четырехтактный триммер. Кроме того, вторым важным моментом в деле преобразования триммера в мотор для надувной лодки является крепеж защитной конструкции, которая не допустит повреждения лопастей при касании ими дна или зацепки различного мусора и водорослей.

Итак, начинать превращение триммера в полноценный мотор для надувной лодки стоит с замены нижней насадки для кошения травы на лопасти, а также изогнутой штанги, так как это самый сложный момент. В первую очередь следует снять с триммера бобину с леской и открутить имеющуюся на штанге гайку, которая понадобится в дальнейшей работе. Далее следует гайку аккуратно разрезать пилой по металлу, чтобы получилось две, но меньшего размера. После этого нужно аккуратно снять и вынуть пластмассовую кнопку газа. Учитывая, что, как правило, на конце штанге установлен подшипник скольжения, а не роликовый, его нужно будет вырезать, причем максимально аккуратно. Подшипник скольжения представлен обычной бронзовой втулкой. Перед тем как проводить эту манипуляцию, следует вынуть из основной трубы-штанги, имеющийся в ней гибкий и дейдвудный валы. В последнюю очередь из трубы-штанги нужно аккуратно удалить пластмассовый протектор.

После того как все необходимые элементы будут аккуратно извлечены из «родимой» изогнутой штанги, следует подобрать дюралевую прямую трубку, которая заменит ее. В новую прямую штангу аккуратно впрессовывается бронзовая втулка, а далее устанавливается гибкий вал и пластиковый протектор. Далее нужно изготовить винт из обычной полоски дюраля, толщина которого должна быть не менее 2 мм. Размер дюралевого листа должен составлять 100Х30 см. Далее на бумагу наносится чертеж будущего винта, причем в его центре нужно сделать округлое отверстие, соответствующее диаметру вала. Готовое лекало следует переместить на лист дюраля и вырезать по нему винт. Готовый винт нужно положить на любую ровную горизонтальную поверхность и аккуратно загнуть каждую из 2-х лопастей под изгибом вверх. Лучше всего загибать лопасть примерно на 10 мм. Если дюралевый винт плохо гнется его нужно прогреть и отогнуть края лопастей пассатижами.

На новую штангу, с установленными в ней всеми необходимыми элементами, надевается штатная гайка, на которую фиксируется винт. С внешней стороны винт фиксируется второй штатной гайкой. Чтобы улучшить внешний вид винта, следует прикрыть штатную гайку конусной резинкой, которую можно приобрести в любом автомагазине. Далее вместо удаленной ранее накладки с включателем газа следует установить обычный переключатель скоростей для велосипеда. Затем нужно сделать кольцевую насадку, которая будет прикрывать винт, не давая ему повреждаться о камни или накручивать водоросли. Насадка представляет собой длинный лист металлический лист, ширина которого должна составлять около 15 см, согнутый в круг и зафиксированный болтами, с отходящими от него крепежными элементами. Крепится защитная насадка хомутами непосредственно к штанге. Мотор триммер в последнюю очередь фиксируется на лодочный транец струбциной.

Мотор для лодки своими руками

Можно выполнить самодельный лодочный мотор из триммера. Вначале следует приготовить материалы и инструменты:

триммер мощностью 3 л.с.;
стальной лист толщиной 2 мм для винта;
сварочный аппарат;
крепления;
струбцина для установки двигателя на борт лодки;
болгарка;
дрель.

Нужно выяснить величину винта, которая зависит от мощности и массы лодки с грузом. Нужно учитывать, что винт размерами 3х10 см, установленный на ДВС, может перевозить лодку с пассажирами общим весом до 120 кг.

Этапы работы по изготовлению мотора из бензокосилки:

Чтобы сделать мотор для лодки, сначала надо переделать гнутый вал.
Потом изготовить винт.
Заменить пластмассовую накладку двигателя переключателем.
Прикрепить вал к двигателю от косилки.

Мотор для лодки своими руками

Проще всего сделать мотор для лодки из триммера с прямой штангой и жестким валом. В случае, если ваш агрегат имеет изогнутую штангу, то ее придется переделывать.

Переделка изогнутого вала

Прежде всего, необходимо достать штатную гайку под номером 2, показанную на схеме ниже. Она выглядит как цилиндр высотой 2 см с нарезанной внутри него резьбой.

Важно! Все открученные гайки необходимо сберечь, поскольку в них нарезана нестандартная резьба (не метрическая и не дюймовая)

Далее, переделка штанги производится следующим образом.

Извлеките из штанги металлический гибкий вал (9) и дейдвульный вал (8), раскрутив гайку (4).
Поскольку конец гнутой штанги не содержит никаких подшипников, а их роль выполняет бронзовая втулка (6), то ее требуется вырезать.
После того, как бронзовая втулка (6) будет извлечена, потребуется выбить пластиковый протектор (10). Так как труба металлическая и изогнутая, выровнять ее не удастся, можно смело ее выбросить.
Подберите вместо выброшенной трубы дюралевую, с похожим диаметром (внутренним). Будет лучше, если диаметр будет чуть меньше диаметра извлеченной ранее втулки.
В трубу необходимо впрессовать втулку (6) из бронзы. Возможно, потребуется немного расточить трубу.
Отпрессуйте втулку по канавке (5) с помощью молотка. Делать это нужно очень аккуратно, не прилагая больших усилий, дабы не деформировать втулку (6).
Протектор (10) подрезается до нужного диаметра и плотно вставляется в штангу.
В случае, когда выбранная вами трубка будет иметь большой наружный диаметр, и вы не сможете вставить ее в отверстие моторной головки, то придется проточить ее до нужного размера.
Вместо гибкого вала можно взять стальной пруток и соединить его с дейдвульным валом (потребуется помощь токаря).
Винт закрепляется на валу с помощью гайки (2).
Штанга с внутренним валом крепится к мотору с помощью переходников, изготовленных специально в токарной мастерской. Универсального чертежа переходников не существует, поскольку в разных моделях триммеров могут быть свои конструктивные особенности.

Использование редуктора от болгарки

Также для самостоятельного изготовления лодочного мотора на базе триммера часто используется редуктор от болгарки, но с некоторыми доработками.

Необходимо разобрать редуктор, и вместо вала с шестерней заказать у токарей новый, более длинный (соответственно штанге триммера). Конец вала изготавливается аналогично извлеченному (короткому), чтобы можно было использовать те же подшипники и шестерню.
Желательно в месте, где установлен подшипник, установить сальник, чтобы вода не попадала в редуктор.
Корпус редуктора скручивается с применением уплотнительной резинки и герметика.
Внутрь редуктора можно залить смазку, либо обильно покрыть шестерни густой смазкой.

Изготовление винта

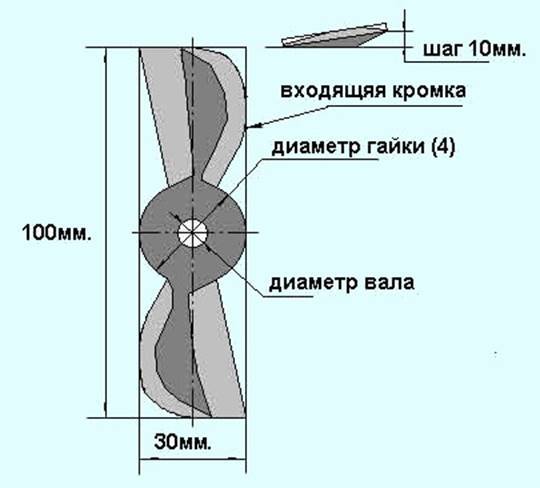

Чтобы изготовить винт для лодочного мотора, можно использовать небольшой кусок дюраля толщиной 2 мм. Для винта понадобится полоса шириной 30 мм и длиной 100 мм. Изготовьте ее согласно чертежу, приведенному ниже.

Под шагом винта подразумевается следующее: если разместить пропеллер на столе, то от его поверхности до лопасти должно быть расстояние, равное 10 мм. Угол наклона лопастей несложно регулируется с помощью пассатижей, после предварительного отжига дюраля.

Данный вариант не является окончательным, и в интернете можно найти массу чертежей винтов с двумя лопастями, с тремя лопастями, а также разных габаритов. В каждом случае размер пропеллера подбирается индивидуально.

Самодельный защитный кожух

Если вами изготавливается самодельная косилка, то вам обязательно понадобится защитный кожух. Он убережет ваши глаза, тело и ноги от травмирования мелкими камушками и осколками ножей, если они сломаются.

Кожух для триммера можно сделать из листа алюминия или тонкой жести.

Вначале, в углу квадрата из металла необходимо просверлить отверстие нужного диаметра (зависит от вида привода вашего агрегата) с помощью коронки.
Затем потребуется сделать разметку под крепеж. В качестве основы, к которой будет прикручиваться самодельная защита, можно использовать стандартный кожух от болгарки, если вы делаете триммер из нее.
Зажмите заготовку струбциной и при помощи рулетки и карандаша проведите первую окружность радиусом около 270 мм. Центром окружности будет служить угол заготовки. По поводу радиуса давать точных рекомендаций нельзя, поскольку он будет зависеть от диаметра режущего инструмента, который вы будете использовать с агрегатом. Поэтому, сначала определитесь, какие ножи вы будете использовать, и какой вылет лески будет оптимальным.
Далее, проведите вторую дугу (это будет загиб), немного отступив от первой. В данном случае сантиметров на 5. Таким образом вы отмеряли высоту будущего щитка. Вообще, высоту кожуха рекомендуется делать такой, чтобы, когда вы его поставите ровно на землю, режущий инструмент не доставал до нее около 2 см.
После разметки второй линии необходимо вырезать по ней заготовку, воспользовавшись ножовкой по металлу либо электролобзиком с пилочкой по металлу.
Кроме этого, необходимо сделать радиальные разрезы (до первой дуги) и загнуть получившиеся части плоскогубцами под углом 90°.
Далее, щиток крепится к защитному кожуху болгарки, устанавливается режущий инструмент, и агрегат готов к работе.

Читать также: Искатель скрытой проводки дятел схема

Таким способом можно изготавливать и устанавливать защитный кожух и на триммере, купленном в магазине, если щиток по каким-либо причинам раскололся. Щитки в заводских аппаратах изготавливаются из пластика и часто ломаются, если неудачно стукнуть головкой триммера о землю для удлинения лески.

Переделка триммера в лодочный мотор

Стоит ли покупать насадку для переделки триммера в лодочный мотор
