Как правильно использовать переделанный шуруповерт?
Пользоваться таким переделанным шуруповертом можно практически как и обычным, работающим от сети
Но все же рекомендуется соблюдать определенные меры предосторожности
- Не работайте устройством без перерыва. Делайте небольшие промежутки для отдыха каждые 20 минут.
- Регулярно чистите блок питания от скапливающейся внутри пыли.
- Не используйте переделанный шуруповерт слишком высоко от земли или пола (выше 2 м).
- Контролируйте состояние проводов — во время работы они не должны быть пережаты или слишком натянуты.
Соблюдайте правила использования переделанного шуруповерта
Вот так относительно легко и просто можно подарить вторую жизнь вашему любимому шуруповерту с окончательно умершей батареей. Это хороший способ продлить срок его службы и сэкономить деньги на покупке нового прибора. Главное — запастись терпением и внимательно выполнить все рекомендации, приведенные в инструкции выше.
Техника безопасности
Место для работы при переделке устройства должно быть достаточно освещенным. Наиболее эффективны лампы дневного освещения или светодиодные одновременно с дневным светом, падающим из окна слева. Блики или прямое попадание света в глаза нужно исключить.
Чтобы избежать удара электрическим током, лучше беречься от контакта с заземленными предметами, это батареи отопления, газовые плиты. Рабочий стол, стул, пол не должны иметь токопроводящих поверхностей.
При работе с радиодеталями нужно проверять отсутствие на них напряжения, для этого подойдет индикаторная отвертка. После отключения от электропитания нужно снять заряд с конденсаторов цепей. Заряд снимать, например, вольтметром.
Подключение оборудования производить только после проверки прочности соединений. Проверять лучше не только визуально, но и механически.
Рабочее место должно быть проветриваемым или снабжено вытяжкой.
- https://amperof.ru/elektropribory/peredelka-shurupoverta-pitanie-ot-seti.html
- https://metmastanki.ru/peredelat-akkumulyatornyy-shurupovert-v-setevoy
- https://100uslug.com/neskolko-sposobov-peredelat-akkumulyatornyj-shurupovyort-v-setevoj/
- https://kraska.guru/instrumenty/elektro/kak-perevesti-akkumulyatornyj-shurupovert-na-pitanie-ot-seti.html
- https://tehnika.expert/dlya-remonta/shurupovert/peredelka-akkumuljatornogo-na-setevoj.html
- https://tool-and-tools.ru/dreli-i-shurupoverty/peredelyvaem-shurupovert-na-setevoj.html
- https://100uslug.com/kak-sdelat-shurupovyort-napryamuyu-ot-zaryadki/
- https://CleverDIY.ru/kak-sdelat-shurupovert-ot-seti-svoimi-rukami
- https://DomZastroika.ru/instrumenty/kak-peredelat-akkumuljatornyj-shurupovert.html
- https://intehstroy-spb.ru/elektroinstrument/peredelka-shurupoverta-na-pitanie-ot-seti.html
- https://my-class.ru/kak-podklyuchit-shurupovert-napryamuyu-k-yego-zaryadnomu-ustroystvu/
- https://morflot.su/podkljuchenie-shurupoverta-k-zarjadnomu-ustrojstvu/
- https://m-strana.ru/articles/peredelka-shurupoverta-na-pitanie-ot-seti/
- https://MegaBattery.ru/articles/info/zaryadnye-ustrojstva-shurupovertov/mozhno-li-podklyuchit-shurupovert-napryamuyu-k-zaryadke/
Пошаговые технологии замены питания для шуруповерта
Подключение к зарядному устройству

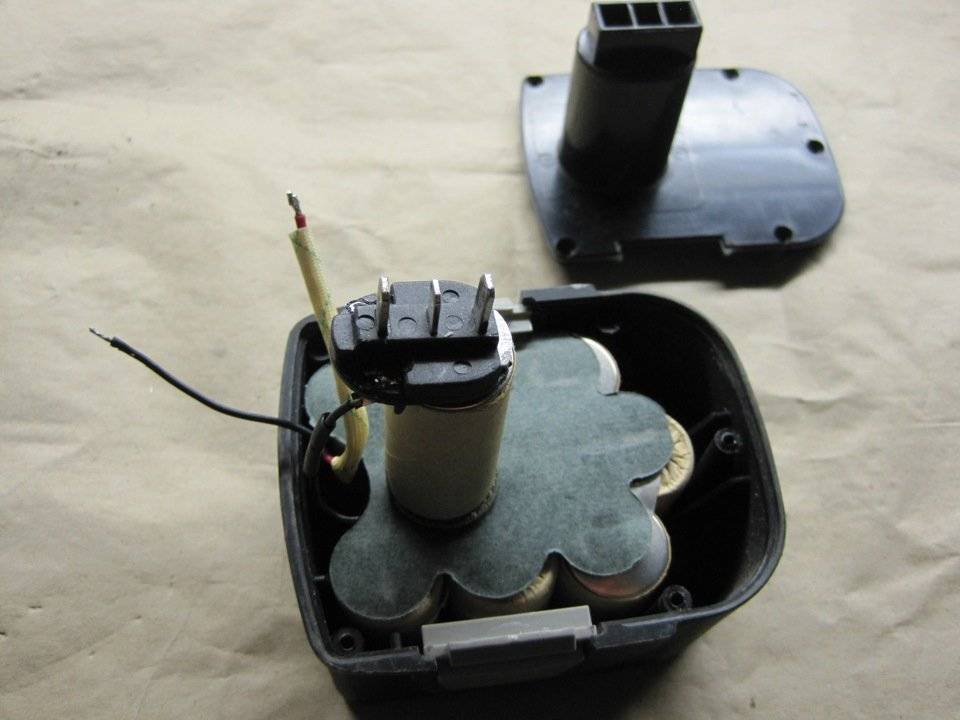

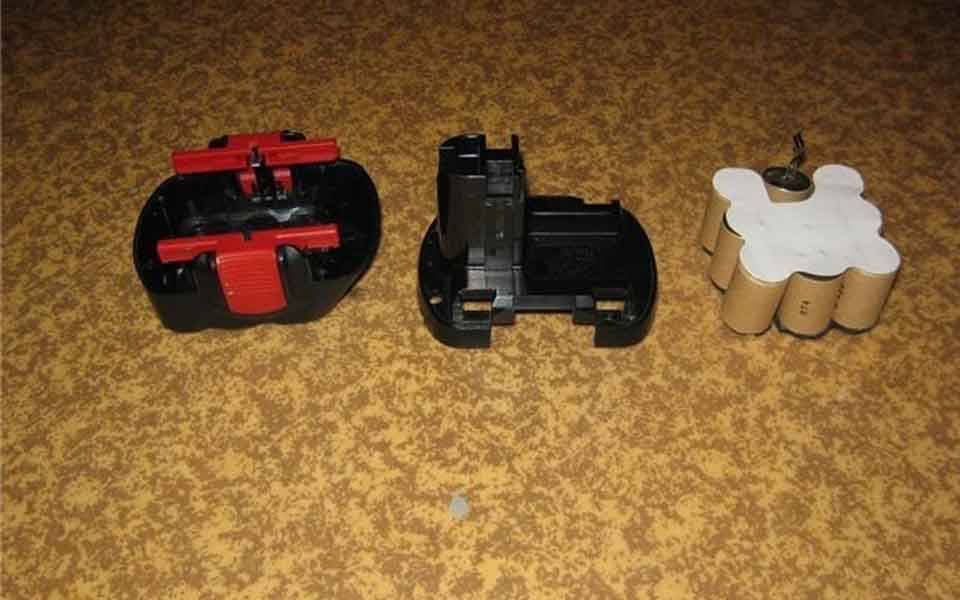

 | Нужно разобрать корпус аккумуляторного блока. Для этого отвинчиваются шурупы, крепящие крышку к основанию. Вытянуть крышку вертикально вверх. Откроются сами аккумуляторы. |

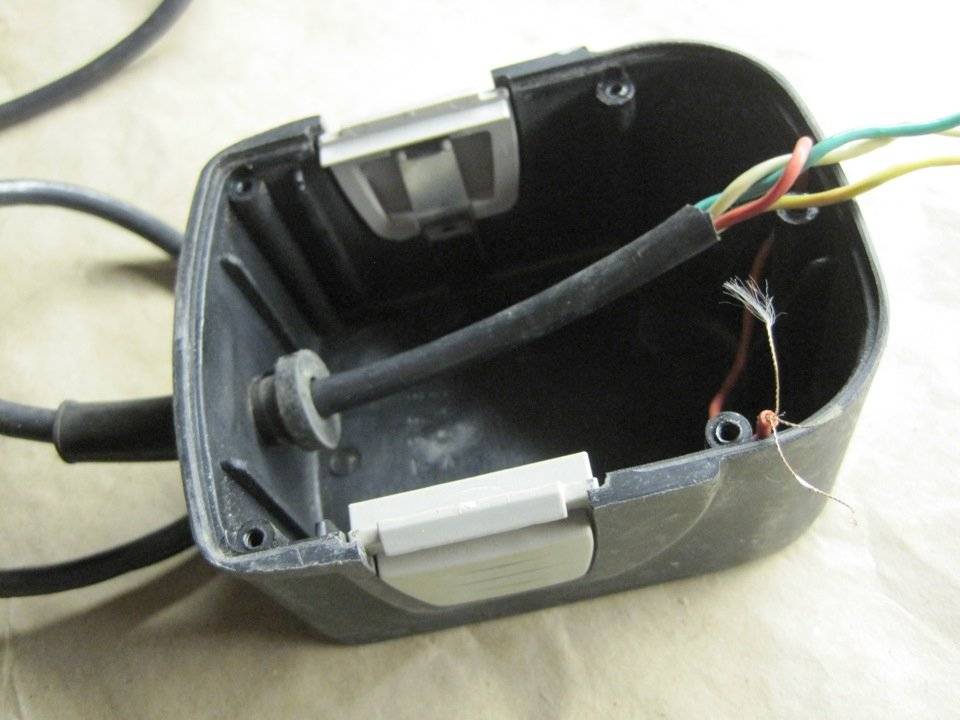

 | Необходимо просверлить отверстие в нижней части корпуса для ввода внутрь проводов. Желательно использовать резиновую муфту. Она надежно зафиксирует провода во внутреннем пространстве. |

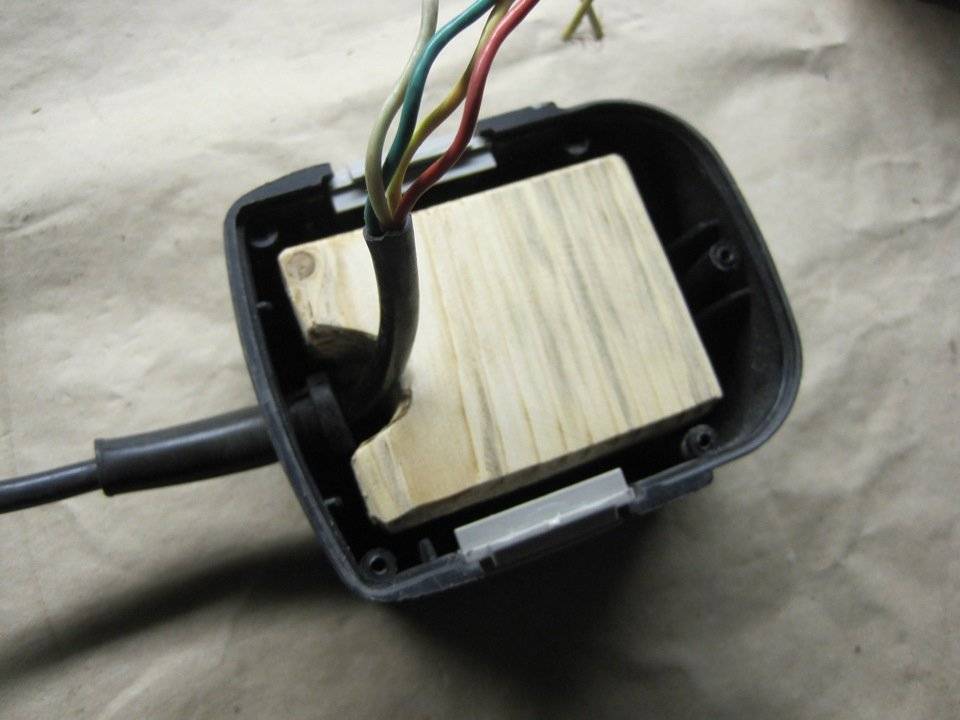

 | Масса верхней части шуруповерта при использовании аккумуляторов уравновешена нижней частью. Послу снятия аккумуляторов ручка становится легче, возникает эффект опрокидывания. Для уравновешивания масс из деревянного бруска выпиливается груз, который устанавливается во внутреннем объеме аккумуляторного приспособления. |

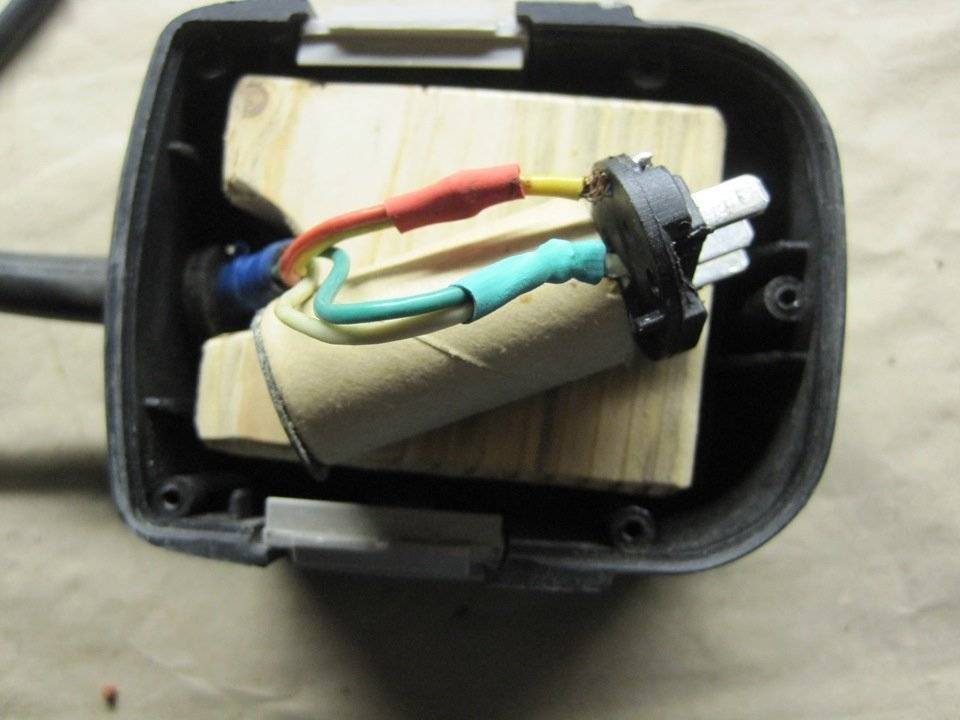

 | Остаётся припаять провода к клеммам. Используется направляющий цилиндр из старого аккумулятора. Он поможет центровать клеммы для подключения к инструменту. |

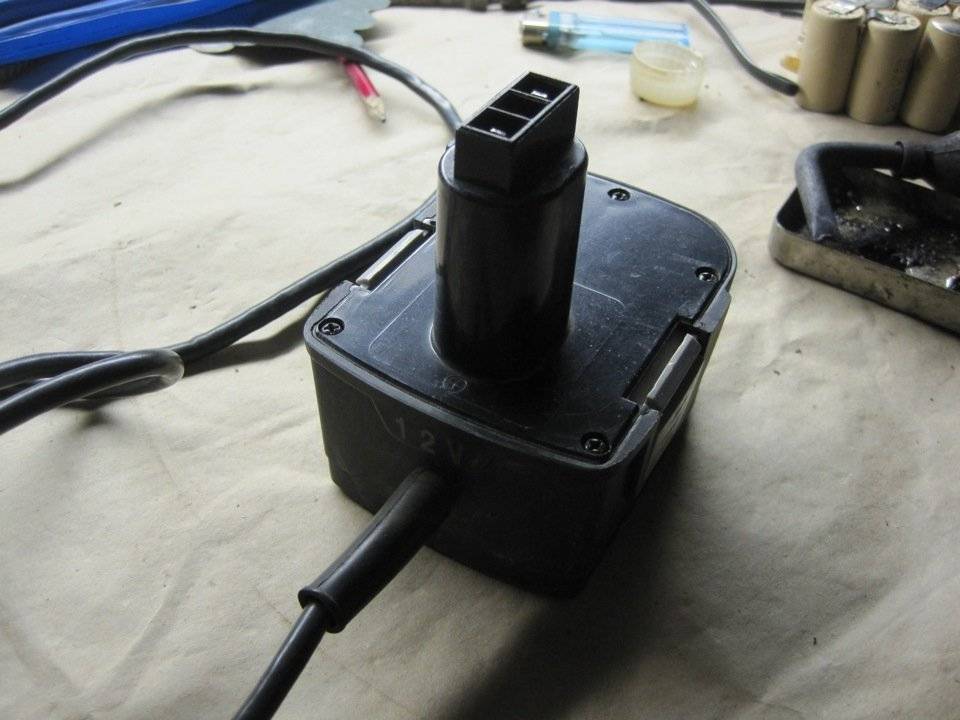

 | Верхняя и нижняя части соединяются. Вкручиваются шурупы. Изделие приобретает первичный вид. Отличается присутствием провода, который включается в сеть на 220 В. |
Следует помнить. Зарядное устройство рассчитано на небольшой ток зарядки. Если в процессе работы будут возникать перегрузки, то блок питания может быстро выйти из строя.
При работе подобная переделка развивает не более 50% мощности, развиваемой при использовании аккумуляторов.

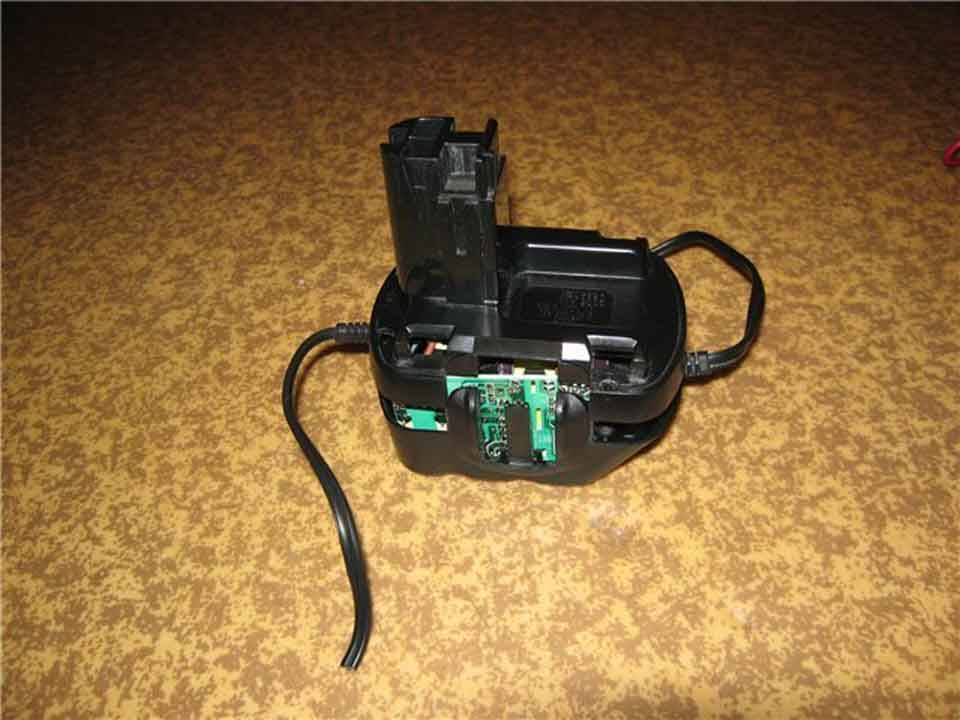

Установка блока питания внутрь корпуса от аккумуляторов
При работе блока питания в ограниченном пространстве выделяется довольно значительное количество теплоты. Поэтому необходимо сверлить отверстия для вентиляции.

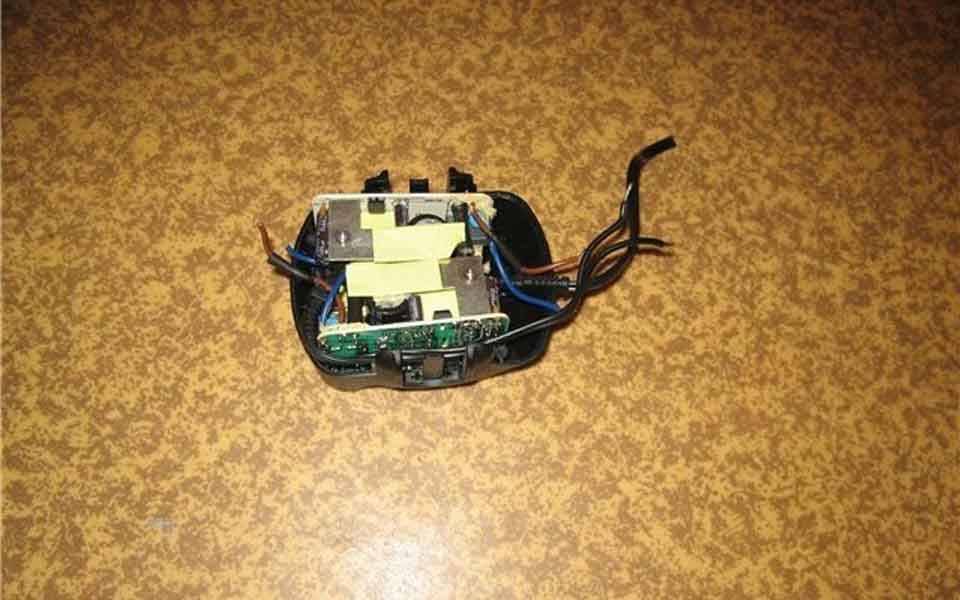

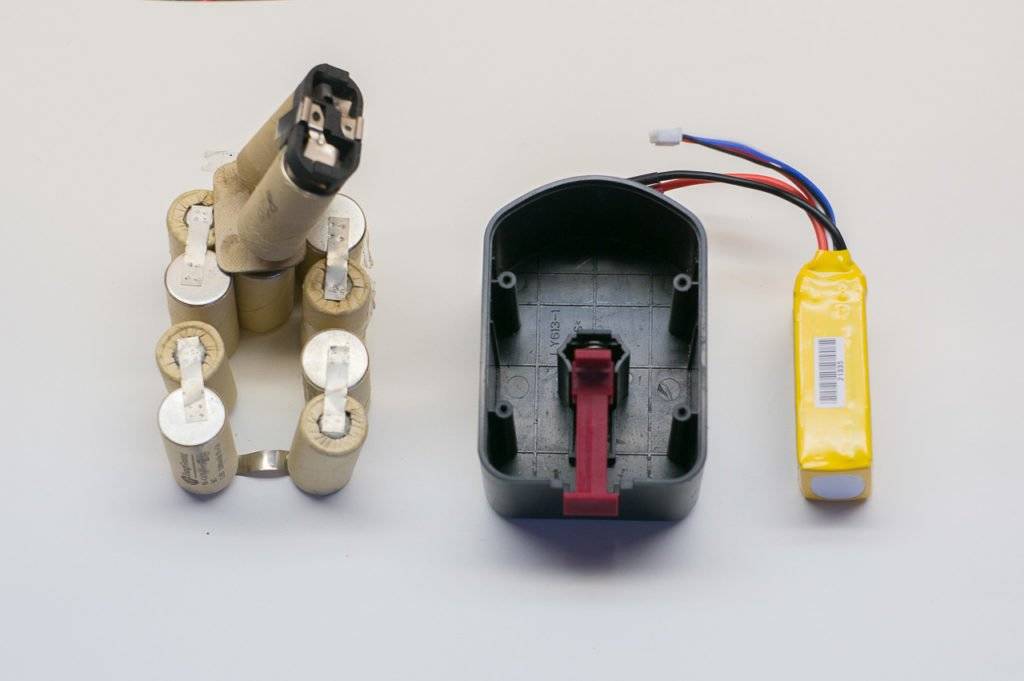

 | Необходимо разобрать корпус блока аккумуляторов. Вынуть все имеющиеся аккумуляторы наружу. Подготовить блоки питания. |
 | К проводам высокого напряжения подпаять концы штепсельного разъема. Здесь будет соединяться 220 В. К проводам низкого напряжения также установить разъем. Он в дальнейшем будет соединен с проводами инструмента. |
 | Остается поджать блок питания к какому-либо краю, чтобы при работе не возникало тряски. Просверлить вентиляционные отверстия. Собрать аккумуляторный блок. |

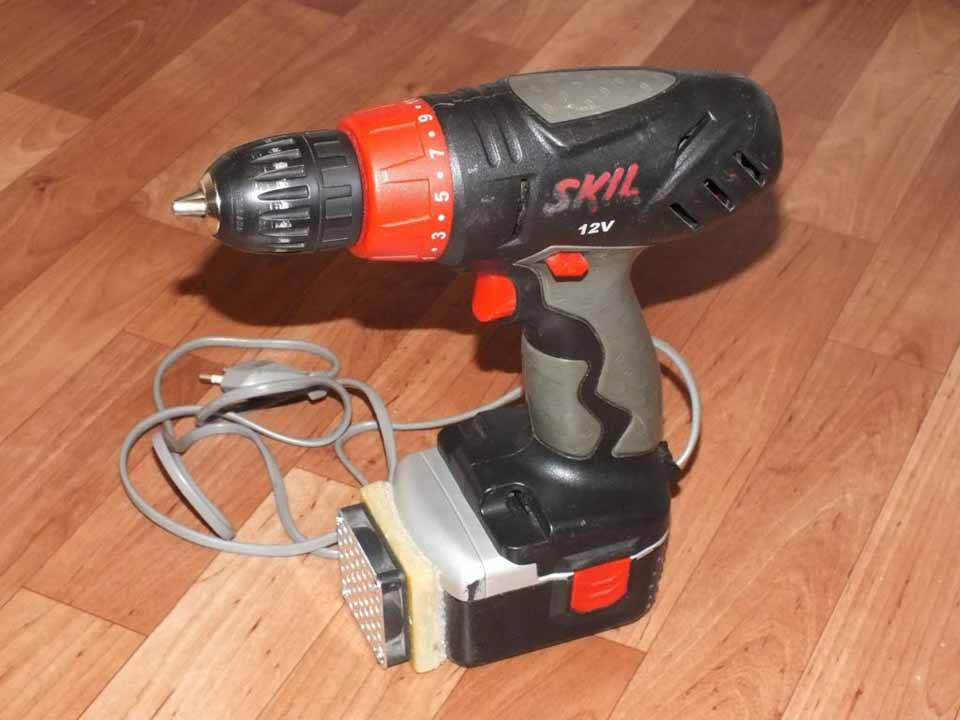

 | После сборки блока его устанавливают внутрь шуруповерта. Инструмент готов к работе. |
При выполнении производственных задач следует придерживаться режима: 10…15 минут работы, а потом 5…7 минут выключать инструмент. Он должен остывать.
Поэтому опытные мастера переделывают подобным способом два старых аккумуляторных блока. Один остывает, а другой работает. Потом их заменяют. Производительность труда остается довольно высокой.

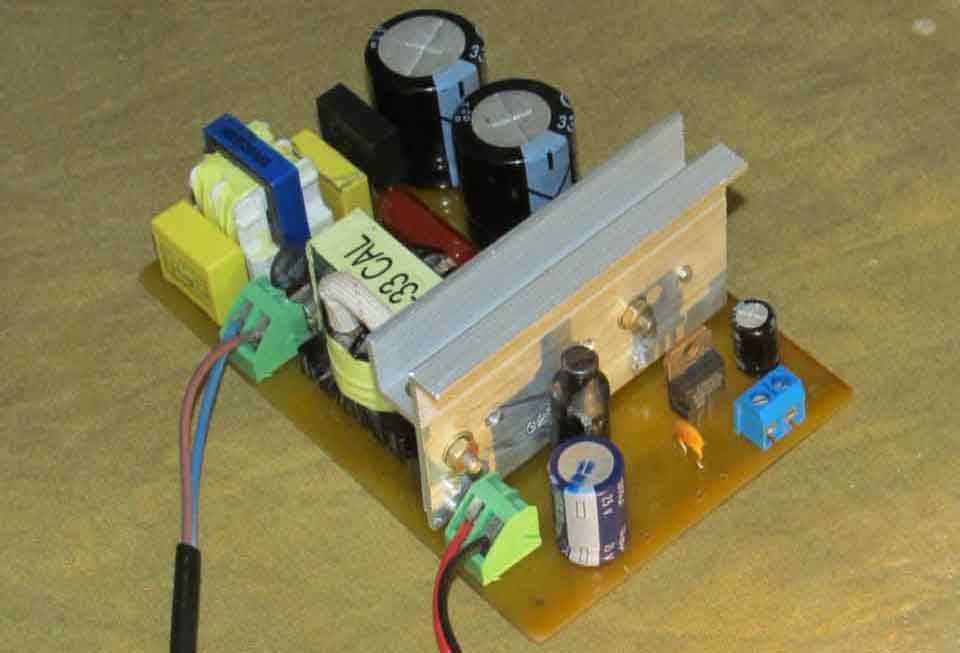

Изготовление самодельного блока питания, устанавливаемого внутрь корпуса аккумуляторов
Если взяться за самостоятельное изготовление блока питания, то для своего шуруповерта можно изготовить приспособление, рассчитанное на любое напряжение питания. В настоящее время используются инструменты, в которых напряжение изменятся от 9 до 24 В. Поэтому такой способ подойдет для умелых мастеров, которые не боятся заниматься сложным электронным монтажом.
 | На первом этапе производится разборка корпуса аккумуляторов. Все пришедшие в негодность устройства изымаются. Они больше не понадобятся. |
 | Приобретаются необходимые детали. Из них собирается нужная электрическая схема. Желательно подобрать элементы так, чтобы они могли размещаться внутри корпуса. |
 | Вся электрическая схема собирается внутри аккумуляторного блока. |
 | Устанавливается верхняя часть. Выводятся провода питания для сети. Остается только установить обновленный блок в шуруповерт. |
Внимание! Мощность сетевых шуруповертов обычно составляет 300…400 Вт. Поэтому нужно изготавливать электрическую схему, рассчитанную на достаточно большие токи
Мобильность устройства
При переводе аккумуляторного оборудования на питание от электросети теряется одно из главных отличительных свойств — мобильность. Поэтому, если решили произвести переделку питания шуруповёрта, нужно точно определить, какое устройство в дальнейшем вы хотите использовать в работе.
Существует две концепции, как оборудование аккумуляторного типа переделать в сетевое:
- Блок питания (БП) будет внешним. Такой вариант исполнения предусматривает наличие отдельного устройства. Но пусть вас это не пугает, даже тяжёлый и крупный выпрямитель может просто находиться возле питающей розетки. Всё равно вы будете ограничены длиной кабеля питания или к розетке, или к питающему блоку. Согласно закону Ома, снижение напряжения при одинаковой мощности увеличивает силу тока. Поэтому шнур питания устройства на 12—19 вольт должен иметь сечение большее, чем сетевой кабель на 220 вольт.
- Блок питания вмонтирован в корпус аккумулятора. В таком устройстве мобильность почти полностью сохраняется, только длина сетевого кабеля может ограничить передвижение оператора. Одна проблема может возникнуть при необходимости установить трансформатор большой мощности в корпус батареи шуруповёрта. Но современная радиотехническая промышленность позволяет решить эту задачу, на рынках радиоаппаратуры существует большое количество компактных выпрямителей.
Каждый из способов находит сторонников, так как обладает определённым набором характеристик.
Самодельный БП
Необходимо приниматься за изготовление самодельного БП в том случае, если есть знания в области радиотехники. Нужно подготовить детали и инструмент заранее и полностью сосредоточиться на работе, во время которой возможен выход из строя радиоэлемента или поражение электрическим током (напряжение питания 220 В).
Простейшая схема
При изготовлении необходимо подготовить корпус для монтажа радиодеталей, инструмент, кусок гетинакса, провод и радиодетали. После чего приступить к сборке согласно схеме 1.
Схема 1 – Простой БП на 12 или 18 вольт.
Трансформатор подойдет практически любой со следующими параметрами: мощность 250..300 Вт, напряжение на вторичке 24..30 В, а ток номиналом от 15 А и выше. Диодный мост собирается из мощных диодов (подобрать по справочнику). После сборки необходимо проверить напряжение питания: если оно выше необходимого значения, то нужно уменьшить напряжение II обмотки (уменьшение количества витков). При низком напряжении домотать вторичку проводом такого же сечения. После сборки произвести монтаж в корпусе.
При условии, что шуруповерт недостаточно мощный, можно произвести монтаж, непосредственно, в аккумуляторном отсеке. Если БП собирается отдельно, рекомендуется обеспечить охлаждение, потому что во время запуска двигателя номинальный ток увеличивается в 7 раз. В результате этого увеличения происходит нагрузка на БП, и он начинает греться. Нагревание происходит из-за недостаточной мощности источника питания. После готовности БП нужно проверить шуруповерт: запускать его несколько раз и удостовериться в отсутствии нагрева радиоэлементов. При эксплуатации переделанного шуруповерта нужно придерживаться основных требований:
- Необходимо давать инструменту время на остывание после каждых 20..30 минут работы.
- Не работать на большой высоте или делать это аккуратно (возможно падение БП и, вследствие этого, утрата равновесия и получение травмы).
- Следить за состояние питающего кабеля, он не должен пережиматься (может привести к КЗ, которое чревато отрицательными последствиями для инструмента и человека).
Таким образом, при выходе аккумулятора шуруповерта на 18 В или 12 В, вовсе необязательно покупать новую батарею или шуруповерт. Все зависит от сферы применения инструмента: при надобности мобильности инструмента следует заменить аккумулятор или приобрести новый шуруповерт. В случае когда мобильность не играет особой роли, нужно переделать его на питание от сети. Следуя простым рекомендациям и соблюдая правила техники безопасности, можно не только увеличить вероятность продления срока эксплуатации, но и снизить риск получения травмы.
Советы по использованию электрошуруповерта
Когда блок питания 12-18 вольт собран, шуруповерт становится сетевым. Использовать его нужно по правилам:
- каждые 20 минут работы делайте перерыв на 3-5 минут, чтобы блочный элемент остыл;
- если эксплуатируете внешний агрегат, то следите за его чистотой. Он не должен быть пыльным, грязным. Так устройство будет нагреваться быстрее и работать менее эффективно;
- обновленный инструмент запрещено использовать на высоте более 200 сантиметров;
- снабдите элемент устройством защитного отключения. При проблемах с сетью УЗО спасет оборудование от поломки;
- все провода должны быть надежно припаяны.
Особенности устройства шуруповерта
Шуруповерт — это устройство ручного типа для работы с различными крепежными элементами. Он используется для откручивания или закручивания шурупов, дюбелей, саморезов и другого крепежа, а также в некоторых случаях позволяет просверлить и отверстия. Работает этот прибор за счет электричества, имеет специальный патрон или битодержатель (только для бит), в который можно вставить сверло или биту, подходящую по форме к крепежу (например, крестовая, шестигранная бита и т.д.).
Шуруповерт может работать:
- от сети — соответственно, имеет сетевой кабель и пространственно ограничен в применении длиной провода (им можно работать только при наличии розетки или удлинителя и невозможно использовать, если отключили электричество);
- от аккумулятора — работает от батареи-аккумулятора, может использоваться там, где нет розеток, но пользоваться им можно только пока не разрядится батарея;
- от компрессора — пневматический вариант, который включается за счет подачи воздуха.
Как устроен шуруповерт
Конструктивные узлы шуруповерта:
- двигатель, который заставляет шпиндель вращаться;
- шпиндель, на который установлен патрон для бит;
- патрон, который позволяет зафиксировать нужную биту;
- редуктор, передающий вращение от двигателя к шпинделю;
- регулятор скорости вращения;
- кнопки включения, переключения направления вращения (реверса);
- аккумулятор — источник питания (только у аккумуляторных шуруповертов).
Корпус изделия в большинстве случаев выполнен из пластика — за счет этого производство приборов получилось в свое время удешевить. Есть и металлические варианты — они надежнее и долговечнее пластиковых, но стоят намного дороже.
Теперь вы знаете об устройстве шуруповерта. Эта информация пригодится вам, если вы решите переделать свой аккумуляторный вариант в сетевой, так как разбирать прибор все равно придется. Не лишним будет знать, где и что у этого устройства находится.
Есть много способов запитать шуруповерт от сети
Необходимые материалы и инструменты
Для большинства третий вариант может показаться сложным, ведь гораздо проще купить новый прибор и пользоваться ним еще несколько лет. На самом же деле старый шуруповерт прослужит еще дольше, но для этого необходимо его восстановить. Сделать это довольно просто, а для этого потребуется следующий инструмент и материалы:
- Зарядное устройство, которое раннее выполняло важную роль зарядки аккумулятора.
- Многожильный электрический кабель.
- Аккумулятор от шуруповерта, который пришел в негодность.
Из инструментов потребуется паяльник, кислота, припой и изоляционная лента.
Все эти детали позволят преобразить шуруповерт для возможности его подключения к сети 220 Вольт.
Особенности устройства шуруповерта
Шуруповерт и его основные части: 1 – патрон; 2 – регулятор крутящего момента; 3 – переключатель направления вращения; 4 – кнопка пуска и остановки электродвигателя; 5 – корпус аккумуляторного блока; 6 – переключатель частоты вращения вала электродвигателя; 7 – защелка для удержания аккумулятора с инструментом
Информация к изделиям. Появлению обычного аккумуляторного устройства для быстрого монтажа резьбовых соединений способствовало появление компактных цилиндрических аккумуляторов. В 1982 г. был представлен первый образец на выставке в Дрездене (ГДР). Тогда на интересную самоделку смотрели и восхищались. Смущала цена. Она доходила до 500 немецких марок (ГДР). Тогда полагали, что не всякий пользователь отважится купить подобное для постоянной работы.
Мало, кто мог предположить, что уже через 20 лет цена на подобный инструмент окажется довольно приемлемой для производства. Позже их станут покупать домашние мастера для механизации работ в быту.
Для переделки инструмента его придется разбирать, поэтому полезно знать внутреннее устройство.
Внутреннее устройство шуруповерта: 1 – электродвигатель; 2 – кнопка включения, совмещенная с реверсом; 3 – блок аккумуляторов; 4 – редуктор; 5 – муфта регулировки крутящего момента; 6 – патрон
Для разборки нужно открутить шурупы, которыми две половинки корпуса соединяют изделие в единое целое. Придется поставить лезвие отвертки встык и разомкнуть половинки. Весь монтаж выполняется на той части, в которую вворачивают шурупы.
При сборке необходимо контролировать положение выступающих элементов. Возможно потребуются дополнительные способы для фиксации подвижных частей.
Инструменты для замены питания
Многие пользователи при поломке устройства задаются вопросом: как сделать шуруповёрт для работы от сети. Способ с переделкой устройства на сетевой тип питания может показаться достаточно сложным, однако, владея необходимыми навыками, можно произвести качественный ремонт шуруповёрта. Устройство после этого прослужит ещё несколько лет. Для переделки понадобится:
- зарядное устройство, от которого питался внутренний аккумулятор;
- многожильный провод;
- неисправный аккумулятор прибора, который вышел из строя;
- паяльник;
- кислота.
Все эти инструменты и детали помогут изменить прибор для работы от сети 220V.
Ремонт шуруповёрта Источник ytimg.com
Различные варианты выносных блоков питания
Блок питания выносного типа для шуруповерта можно изготовить из следующих устройств:
- из компьютерного БП;
- используя блок питания от ноутбука;
- из зарядки автомобильного аккумулятора;
- из инверторного сварочного аппарата.
Выносной источник питания из БП от компьютера или от ноутбука
В данном случае, чтобы сделать блок питания для шуруповерта, понадобится БП от компьютера «АТ» формата мощностью 300-350 Вт. Сила тока на его выходе напряжением 12 V будет составлять около 16 А, чего вполне хватит для работы электроинструменту средней мощности. Деталь можно снять со старого системного агрегата или приобрести, например, в компьютерном магазине. При этом она уже оснащена кнопкой включения, охлаждающим вентилятором, а также защитой от перегрузок.
Основные рабочие характеристики компьютерного БП содержатся на табличке его корпуса.
Работу по приспосабливанию устройства для работы совместно с шуруповертом выполняют в такой последовательности:
- разбирают корпус компьютерного БП;
- убирают защиту от включения, соединив для этой цели зеленый проводок с любым из черных, входящих в состав данного разъема;
- затем от разъема MOLEX отрезают провода, которые не нужны: оставляют только желтый (+12 V) с черным (земля) проводки;
- припаивают к желтому и черному проводам один конец шнура;
- разбирают шуруповерт;
подсоединяют к его соответствующим клеммам второй конец провода от БП;
в обратном порядке собирают инструмент.
В итоге получится оборудование примерно как на фотографии ниже.
Использование зарядного устройства от ноутбука в качестве источника питания для эксплуатируемого инструмента – это очень простой вариант. При этом особые переделки не потребуются. Подойдет зарядка с выходным напряжением от 12 до 19 V.
Доработку устройства выполняют так:
- от выходного шнура зарядки срезают кусачками разъем;
- оголяют концы проводов;
- разбирают шуруповерт;
- припаивают проводки зарядки к соответствующим контактам инструмента;
- собирают электроинструмент;
- проверяют его работоспособность.
Можно также подключить шнур к шуруповерту через аккумулятор. Из него предварительно вытаскивают батареи, а в корпусе делают отверстия под питающий кабель.
Концы шнура присоединяют к аккумуляторным клеммам.
Переделывание зарядки автомобильного аккумулятора и инверторного сварочного аппарата
Переделка зарядного устройства от автомобильных аккумуляторных батарей в зарядку для шуруповерта выполняется сходным способом с модернизацией ИП от ноутбука. На авторынке понадобится приобрести не импульсный блок питания, а прибор аналогового типа (если дома нет старого, который не используется) с возможностью ручного регулирования силы тока и напряжения на выходе при зарядке батарей. Стоит такое устройство недорого. Внешний вид его представлен на фотографии ниже.
Алгоритм переделывания следующий:
- подбирают 2 многожильных проводка нужного сечения;
- к одному концу каждого из них приделывают специальные контактные зажимы («крокодилы»), а с оставшихся снимают 2-3 см изоляции;
сгибают зачищенные концы в виде крючка;
разбирают шуруповерт;
к его контактным клеммам подсоединят согнутые концы, припаивая их с помощью паяльника либо стягивая пластиковыми хомутами (стяжками);
хорошо изолируют электрические соединения, чтобы не было короткого замыкания;
выполняют сборку электроинструмента, обязательно проверяя его работоспособность после.
Чтобы правильно подключать переделанный инструмент к зарядке, «крокодилы» отмечают любым приемлемым способом, например, определенным цветом или надписями («+», «-»).
Создание внешнего источника питания из инверторного сварочного аппарата – это более сложная, по сравнению с рассмотренными выше способами переделки, операция. Из-за несоответствия выходных токов агрегата нужной величине понадобится изменять конструкцию оборудования. Для этого нужно проводить сопутствующие расчеты. Здесь без хороших познаний в электротехнике не обойтись.
Схема сетевого шуруповерта принципиально ничем не отличается от его аккумуляторного аналога. По этой причине переделка самого электроинструмента состоит в аккуратном подсоединении его к внешнему источнику питания либо в модернизации накопителя. Кроме рассмотренных вариантов, существует еще много других способов переделать шуруповерт на работу от сети. С этой целью используют даже детали от старых ламповых телевизоров. Но во всех случаях следует помнить о безопасности — самым простым вариантом будет использование предохранителей.
