Печь из газового баллона длительного горения, на отработке: чертежи

Из чего делают печи-капельницы

Благодаря тому, что агрегат данного типа имеет простое устройство, из листа железа, газового баллона и использованной бочки можно собрать своими руками печку на отработке капельного типа. Единственное требование к ним – это наличие стенки толщиной минимум 4 миллиметра, иначе при работе корпус поведет. Проверенный чертеж печи на отработке из газового баллона поможет правильно и быстро собрать печь.

Наиболее простым и одновременно надежным способом является сборка печки из газового баллона, поскольку он имеет прочный корпус и способен выдерживать высокое давление и нагрев до большой температуры.

3 Изготовление пиролизного отопителя

Чтобы сделать пиролизную печь из газового баллона своими руками, нужно владеть технологией сварки, иметь небольшой сварочный аппарат и день свободного времени. Сама конструкция оборудования довольно простая.

Главным элементом конструкции является баллон из-под газа, емкость которого должна быть не менее 50 литров. Если взять заготовку меньшей вместимости, отопительное оборудование не будет давать надлежащего эффекта в процессе эксплуатации.

Порядок выполнения монтажных работ:

1. Подготовка элементов конструкции: подбор и обрезка металлических деталей по размерам, их очистка от ржавчины, старой краски, обезжиривание.
2. Чтобы удобно было работать, баллон необходимо разрезать в верхней части по окружности. Разрез должен быть абсолютно ровным без перекосов. Рекомендуется обрезать верх заготовки по старому сварному шву. В отрезанной крышке будет расположен вентиль, который необходимо демонтировать, а образовавшееся отверстие от него усиливается трубой с большим диаметром.
3. Теперь нужно приварить к основанию печки (обрезанному баллону) ножки, предварительно вырезанные из толстого металлического уголка размером 3х3 или 4х4 см. Высота ножек должна быть от 20 до 25 см.
4. Далее в корпусе резервуара сбоку, отступив от верхнего края 5 см, нужно сделать отверстие. В него вваривается толстостенная труба (дымоход) под углом 90º. Параметры трубы: длина — 40−45 см, диаметр — 12−15 см.
5. Диаметр взятого за образец баллона составляет 30 см. Поэтому из листового железа толщиной 8−10 мм нужно вырезать диск Ø 27−28 см, по центру которого делается отверстие Ø 8−10 см. К сделанному отверстию приваривается труба подачи воздуха под 90º. Размеры трубы: диаметр — 8−10 см, длина — 1,2−1,4 метра. В ее верхней части нужно приварить пластинчатую заслонку. С ее помощью в дальнейшем будет осуществляться регулировка подачи воздуха.
6. Для равномерного распределения воздушного потока в камере сгорания в нижней части пресса привариваются металлические полоски, П-образные профили или уголки. Их нужно разместить так, чтобы направление лучей было от центра к краям. Для равномерного распределения воздушного потока и предотвращения выгорания топливной закладки только в середине сверху на уголки по центру дополнительно приваривается стальная пластина Ø 20−25 см, толщиной 8−10 мм.

Отопительное оборудование готово к эксплуатации.

Такие отопительные конструкции, как самодельный котел из газового баллона, можно использовать для эффективного обогревания гаражей, мастерских, бытовых и прочих помещений. Печка из газового баллона объемом на 50 литров при полной загрузке топлива и открытой по максимуму заслонке воздушной подачи способна поддерживать горение на протяжении 8 часов.

Печь на отработке из газового баллона

Материалы и инструменты для изготовления печи

Проще всего изготавливается печь из использованного газового, кислородного или углеродного баллона. Баллоны имеют хорошую толщину стенок, благодаря чему такая печь прослужит не один год. Отопительный агрегат из одного баллона сможет отапливать помещение до 90 м 2. Также такую конструкцию можно переоборудовать для водного отопления. Печка из баллона не потребует принудительной подачи воздуха, а масло будет поступать самотёком. Чтобы баллон не нагревался до пожароопасных температур, необходимо высоту контура агрегата установить в соответствии с высотой источника горения внутри устройства. Для изготовления печи из отработанного баллона необходимо приобрести:

трубы для дымохода внутренним диаметром не менее 10 см, толщиной стенок не более 2 мм и длиной не менее 4 м;
резервуар для топлива объёмом 8−15 литров;
трубы для горелки;
сварочный аппарат и электроды;
болгарка;
напильник;
стальные уголки;
дрель и набор свёрл;
уровень и рулетка.

Технология изготовления

олщиной до 1,5 смзаливается до верха водой

Болгаркой срезается верх баллона. После первого надреза вода начинает стекать в поддон или на землю. Когда она стечёт вода, можно продолжить срез верха. Большая часть низа будет служить камерой, а срезанный верх с вентилем станет крышкой печи.

К нижней части баллона при помощи сварочного аппарата привариваем из стальных уголков 20 см «ножки» для печки. Затем баллон ставится на «ножки». В верхней части отпиленной нижней половины баллона отступаем сверху 10−15 см и при помощи сварки прорезаем отверстие для основной вытяжной трубы по диаметру трубы.

В качестве вытяжки надо выбрать тонкостенную дымоходную трубу диаметром не менее 10 см и длиной не менее 4 м. Вставляем её в проделанное отверстие, держим строго вертикально и привариваем. В дымоходной трубе также надо сделать небольшое отверстие, прикрытое пластиной. С его помощью можно регулировать подачу воздуха.

В этой же трубе на высоте одного метра от пола делается отверстие для новой трубы диаметром 5−8 см и длиной 2−4 м. Труба вставляется параллельно полу и заваривается при помощи сварки.

В отрезанной верхней части баллона прорезается отверстие диаметром 5−8 см. Туда будет заливаться переработанное масло.

В верхней снимаемой части баллона можно подсоединить «поднос», на котором можно будет подогреть кружку воды или кашу. Для этого из стального листа вырезается квадрат или прямоугольник небольшого размера и приваривается к крышке. Либо его можно установить на трубе, которая расположена параллельно полу.

Эксплуатация печи

Наливается отработанное масло на 2/3 баллона. Затем нужно зажечь лист бумаги, положить его поверх масла и закрыть крышку печи.

Через определённое время температура внутри печи начнёт повышаться, масло будет испаряться и произойдёт самовозгорание масляных паров.

После окончания работы и остывания печи надо очистить её от содержимого. Верхнюю снимаемую часть очистить от скопившейся сажи, постучав крышкой о баллон.

Делаем печь своими руками

Теперь рассмотрим алгоритм, по которому нужно делать печь на отработке для гаража. Запоминайте все шаги и их последовательность.

В первую очередь вам понадобится собрать нижнюю камеру. Топливный бак и камера первичного сгорания могут быть совмещены. В круглом баке нужны отверстия для установки трубы и заливки топлива.
Надо также приварить дно, ножки.
В крышке нужно сделать два отверстия: с края в 60 мм диаметром, а по центру – 100 мм. При этом крышка должна оставаться схемной. Так вам будет существенно проще выполнять чистку агрегата.
Берите обрезок металлической трубы с диаметром в 100 мм. Длина должна составлять примерно 360 мм. В трубе сверлите отверстия, чтобы через них поступал воздух. Диаметр отверстия равен 10-ти процентам диаметра трубы. Все отверстия надо располагать равномерно по высоте и диаметру трубы. Лучшее заранее нанести разметку.
Потом трубу приваривают к крышке нижнего бака. Обязательно следите, чтобы она была установлена строго перпендикулярно.
Поставьте воздушную заслонку на крышке, используя болты или заклепки. Диаметр отверстия для заслонки составляет примерно 60 мм. Через данное отверстие можно разжигать печь, заливать топливо.
Таким же образом собирайте и верхний бак. Надо взять трубу с диаметром 355 мм. В листе металла, которое станет дном, нужно сделать отверстие, смещенное к краю. Его диаметр составит 100 мм. К отверстию приваривайте обрезок трубы соответствующего диаметра. Ее предстоит надевать на перфорированную камеру для сгорания газов.
Крышку верхнего бака надо делать из толстого металла. Толщина должна быть минимум 6 мм. В крышке нужно отверстие для дымохода. Его располагают со стороны, противоположной к отверстию в дне камеры.
Также нужна перегородка между стенкой камеры и дымовой трубой. Ее делают из толстого металла, а приваривают к верхней крышке, ближе к дымоходу.
Дымовую трубу приваривают к верхней крышке и присоединяют к дымоходу.
Между камерами надо приварить распорки из уголка или обрезков труб. Это увеличит жесткость конструкции, сделает ее более прочной.

На заключительном этапе работы можно покрасить печку. Выбирайте жаропрочную краску по металлу.

Устанавливаем и разжигаем печку на отработке правильно

Сначала вам необходимо подготовить ровную площадку. Можно выложить участок из кирпича, либо залить бетонное основание. Площадку нужно тщательно выравнивать, используя отвес и уровень

Помните, что важно также соблюдать расстояние до стен. Оно должно составлять минимум метр. Когда вы будете ставить печь, определять для нее место, подумайте обязательно и об удобстве эксплуатации

Отверстие для заливки масла должно находиться в зоне свободного доступа. Тогда вам будет комфортно работать с печкой

Когда вы будете ставить печь, определять для нее место, подумайте обязательно и об удобстве эксплуатации. Отверстие для заливки масла должно находиться в зоне свободного доступа. Тогда вам будет комфортно работать с печкой.

Печка нужна разборная. В таком случае не составит труда очищать ее. Снимается дымоход, а потом и верхняя камера, после чего можно спокойно убрать из печки всю сажу, нагар.

Работает печка на минеральном, синтетическом отработанном масле любого типа

Обратите внимание! Топливо можно заливать максимум на половину бака. В оставшемся месте образуются пары масла. Когда вы только что залили масло, нужно еще немного подержать заслонку открытой: так кислород насыщает пары масла

Когда вы только что залили масло, нужно еще немного подержать заслонку открытой: так кислород насыщает пары масла.

Желательно использовать специальные каминные спички или лучину для розжига. Привычные короткие спички здесь не подойдут.

Обязательно запомните правило безопасности: в печь категорически запрещено заливать горючие жидкости, поскольку это может спровоцировать взрыв.

Когда печка разогрелась, нужно прикрыть отверстие наполовину, а потом отрегулировать поступление воздуха. Газы в трубе с отверстиями должны гореть равномерно.

Создание котла из листовой стали

Печи на отработке, изготовленные из стальных листов, пользуются спросом среди потребителей. Их достоинства в компактных размерах (70×50×35), небольшой массе, а также возможности подключения к отопительной системе дома. К тому же, такие конструкции вполне работоспособны в условиях отрицательных температур. На поверхности печи можно разогревать или готовить еду.

Для работы подготавливаются следующие расходники и инструментарий:

листовая сталь – 2 листа по 4 и 6 мм толщиной;
дымовая труба длиной от 4 м, внутренним сечением 10 мм, стенками 4-5 мм толщиной;
стальная, медная или жестяная труба для горелки;
4 металлических уголка высотой 20 см;
сварочный аппарат с электродами;
болгарка;
напильник, молоток;
рулетка, уровень;
чертежи.

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

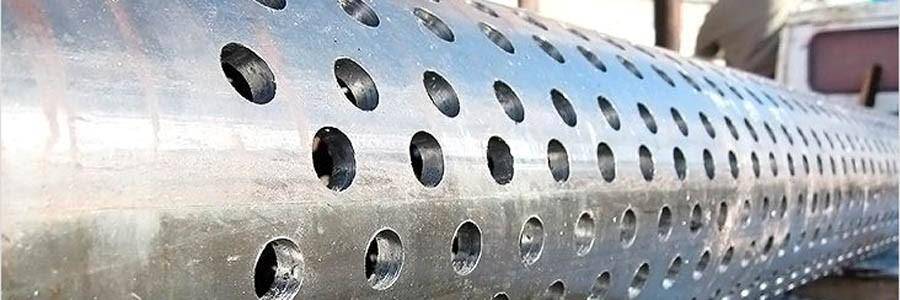

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!

Изготавливаем печку длительного горения своими руками

Первым делом следует определиться, из чего будет выполнен корпус печки. Металл желательно выбрать толстый, чтобы дольше не прогорал. Чаще всего такая буржуйка изготавливается из газового баллона объемом 50 л. Можно использовать толстостенную трубу большого диаметра либо стальную бочку объемом 200 л, но ее стенки тоньше.

Также потребуется:

стальные трубы;
металлопрофиль;
инструмент для резки металла (болгарка, газовый резак и т.д.);
сварочный аппарат с электродами;
листовая сталь.

Рассмотрим подробно, как сделать буржуйку своими руками. Предварительно рекомендуется набросать схему конструкции и определить размеры элементов.

Корпус. При изготовлении корпуса из газового баллона, у него необходимо аккуратно срезать верхнюю часть (линия реза на 1 см ниже сварного шва). При желании корпус можно нарастить, приварив отрезанную часть другого баллона. У бочки так же срезается верхняя часть с крышкой. А если для корпуса выбрана труба, к ней следует приварить круглое или квадратное дно из толстого листового металла.

Варианты исполнения корпуса

Крышка. В срезанной верхущке газового баллона или в крышке бочки по центру следует прорезать отверстие, соответствующее по размерам трубе, из которой будет выполнен поршень

Крышку обваривают стальной полоской – важно, чтобы она плотно садилась на корпус. Для корпуса из трубы крышку придется специально изготовить из листового металла

Патрубок дымохода

На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Патрубок дымохода. На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Важно, чтобы съемное колено дымохода надевалось плотно, без зазора

Дымоход. Нижний, горизонтальный отрезок дымохода должен быть длиннее диаметра печки. Дымоходную трубу можно выполнить ломаную, чтобы увеличить площадь поверхности, отдающей тепло помещению

Важно, чтобы не было углов меньше 45°. Для монтажа дымохода подходит труба диаметром 10-15 см. Поршень

Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра)

Поршень. Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра).

Лопасти могут представлять собой:

отрезки стального уголка;
отрезки П-образного профиля;
изогнутые волной полоски металла (привариваются ребром).

Посередине на лопасти наваривается небольшой стальной кружок с отверстием по центру. Если площадка с лопастями изготовлена из стали толщиной менее 6 мм, она со временем деформируется от перегрева. Чтобы этого не произошло, сверху наваривают ребра жесткости — треугольник, составленный из отрезков уголка. На верхнем срезе трубы прикрепите болтом стальную пластинку для регулировки интенсивности горения.

Сборка. Установите печь верхнего горения, проверьте плотность подсоединения дымохода. Вставьте в печку поршень, наденьте и закройте крышку. Убедитесь, что крышка сидит плотно, что зазор между поршнем и отверстием в крышке минимален.

Ввод в эксплуатацию. Самодельные буржуйки длительного горения можно ставить на земляной или бетонный пол. Если пол в помещении деревянный, выложите площадку из кирпича, используя раствор для кладки печей, и закройте ее стальным листом. Вместо кирпича можно уложить лист огнеупорного материала и также закрыть листовым металлом. Стены рядом с печкой, сделанной самостоятельно, желательно выложить кирпичом, который будет аккумулировать тепло и отдавать помещению.

В установленную печь укладывают дрова, заполняя топливник примерно на 2/3 или чуть больше. Сверху кладут бумагу и поджигают. Убедившись, что дрова занялись, можно установить поршень и надеть крышку. Следующая закладка дров возможна только после того, как все топливо прогорит и печь остынет.

Заключение

«Бубафоня» не самая эффективная печка-самоделка длительного действия. Умельцы разрабатывают различные варианты дровяной печки-«ракеты», но для ее изготовления необходимы точные расчеты, подготовленные своими руками чертежи и хорошие навыки работы различными инструментами.

«Бубафоню» также можно модернизировать, к примеру, смонтировать приспособление, упрощающее выгрузку золы.

Видео по теме:

Как устроена и работает печь

Конструкция печи на отработке с водяным контуром не сложная: две камеры, которые соединены перфорированной металлической трубой. Нижняя камера оснащена специальной ёмкостью, где находится топливо (отработка). Оно может поступать в котел на отработанном масле с водяным контуром автоматизированным способом или вручную. Разжигают печь при помощи небольшого количества бензина, которое наливают на масло сверху. Бензин начинает гореть, масло под ним разогревается, начинает закипать. Пары масла, обогащённые кислородом в перфорированной трубе, начинают активно гореть в трубе и верхней камере. При этом в нижней камере температура составляет 350 градусов, а вверху доходит до 900.

Если у печи ручная подача топлива, в нижней камере залив отработки и розжига происходит через специальное отверстие внизу камеры. При автоматизированной системе топлива в камеру ведёт патрубок, который соединён с ёмкостью, наполненной отработанным маслом.

Нижняя камера должна быть дополнительно оборудована специальным отверстием с заслонкой, чтобы можно было контролировать тягу и температуру горения. Для организации водяного контура над верхней камерой или вокруг дымоходного канала устанавливают бак с приваренными к нему штуцерами для подачи и выхода теплоносителя.

Печь на отработке: чертежи и этапы создания (из газового баллона)

Вскрытие баллона Прежде чем делать своими руками печь на отработке, необходимо выпустить весь газ и слить конденсат. Для этого открываем вентиль и намазываем выходное отверстие мыльной пеной. После того как пена перестала пузыриться аккуратно скручиваем вентиль, если он несъемный, то в днище высверливается отверстие. Чтобы сверло не дало искру, дрель сильно не прижимаем, а на место сверления периодически льем масло или воду.

Газовый конденсат аккуратно сливаем подальше от дома, он имеет резкий и стойкий неприятный запах. Баллон заполняем водой, чтобы удалить взрывоопасную, воздушно-газовую смесь. После промывки заготовка готова к разделке.

Вырезаются два проема. Ширина – треть диаметра баллона. Высота первого проема 200 мм второго 400 мм. ширина перемычки 50 мм.

Это оптимальный вариант, который позволит превратить верхнюю камеру (теплообменник) в камеру сгорания при использовании твердого топлива.

Где стоит использовать самодельную печь на отработке

Поскольку в процессе горения машинное масло, особенно б/у, выделяет не самый приятный запах, да и с точки зрения здоровья не слишком полезно, лучше не использовать печи такого рода в жилых помещениях. Если другого выхода нет, обязателен качественный отвод продуктов сгорания.

Обычно печи монтируют в нежилых помещениях – подсобках, гаражах, сараях, мастерских и так далее – где не требуется постоянное отопление, а лишь прогрев воздуха на относительно короткое время.

Благодаря тому, что даже самые простые конструкции такой «гаражной буржуйки» позволяют регулировать интенсивность горения топлива, можно обеспечить либо экономичный режим его использования и постепенный прогрев помещений, либо усиленный расход с очень быстрым обогревом воздушного объема.
