Особенности эксплуатации
Используемое в эксплуатации топливо – смесь из бензина марок АИ-95 или АИ-92 с маслом для двухтактных двигателей. Перед началом работы необходимо провести обкатку мотора на средних оборотах и небольших нагрузках.
Соотношение бензина и масла для бензопилы Партнер во время обкатки составляет 35 грамм на 1 литр. После нее необходимо разбавлять 20 грамм масла с одним литром бензина. Период обкатки бензопилы Партнер должен составлять 1,5-2 бака.
Настоятельно рекомендуется использовать исключительно высококачественное масло, так как в противном случае на свечах и на стенках цилиндра образуется слой нагара, выходит из строя карбюратор. Кроме того, необходимо начинать работу 35-40 секунд спустя холостых оборотов.
Устройство бензопилы Partner
Основные неисправности и ремонт
Как и любая техника, бензопилы Партнер подвержены различным неисправностям. К наиболее частым дефектам можно отнести неполадки с двигателем: отсутствие завода, неустойчивость работы, частое резкое прекращение работы, быстрый перегрев, падение мощности.
- Отсутствие завода: данный дефект может быть связан с заливанием камеры сгорания, свечи топливом, покрытие ее нагаром. В случае проблем с камерой, необходимо извлечь свечу, просушить оную при помощи холостого завода, затем – прочистить свечу. В случае ее загрязнения, провести очистку.
- Неполадки с глушителем: причинами дефектов могут быть использование топливной смеси с неправильным соотношением или же низкокачественного масла – впоследствии, образуется нагар. В этом случае, прочистить глушитель.
- Проблемы со смазыванием цепи: это могут спровоцировать проблемы с подкачкой масла или же его подтекание. В первом случае, необходимо прочистить каналы подачи масла. Во втором же, нужно проверить их герметичность. При нарушении данного состояния, заделать при помощи герметика или заменить.
- Неполадки непосредственно цепи, ее тормозного механизма: стопорной механизм может не срабатывать по причине загрязнения подкрышечного пространства и самой стопорной ленты. При замусоривании – очистить, при износе ленты – заменить.
При проблемах с цепью, их рекомендуется затачивать – это можно делать как с использованием специальных станков, так и напильника, имеющего шаблон, который изменяется в зависимости от шага зуба цепи.
Как отрегулировать карбюратор
Неполадки с данным узлом двигателя могут произойти после обкатки. Неисправный карбюратор может не давать холостой ход или максимальное количество оборотов.
Для проведения регулировки, необходимо сперва прокрутить винты максимальных и минимальных оборотов до момента их самого высокого сопротивления. После этого, повернуть их обратно, оставив в таком положении после полутора оборотов. Затем, двигатель прогревается в течение десяти минут, находясь на средних оборотах
Важно следить за тем, чтобы цепь не двигалась. В случае, если мотор заглохнет, надо сразу довернуть винт регулирования до состояния упора
Некоторые аспекты технического обслуживания
Немаловажной особенностью, которая предопределяет надлежащую работу бензопил Партнер, является натяжение цепи. Ее можно проводить самостоятельно. Плохое натяжение может спровоцировать слет цепи с шины или ее повреждение
При избыточном натяжении, увеличивается нагрузка на мотор, впоследствии чего, пила изнашивается быстрее
Плохое натяжение может спровоцировать слет цепи с шины или ее повреждение. При избыточном натяжении, увеличивается нагрузка на мотор, впоследствии чего, пила изнашивается быстрее.
Порядок проведения натяжки цепи:
- Убедиться, что устройство выключено. Осмотреть натяжной механизм, который расположен справа от боковой крышки, которая фиксирует ось.
- Раскрутить болты, которые отвечают за фиксацию шины. Подобрать регулировочным винтом степень натяжения, перемещая ось вперед.
- Отрегулировав цепь, затянуть болты.
Также, важно уметь заменять звездочку. Этот процесс состоит из следующих стадий:
- Демонтаж гарнитуры бензопилы, откручивание гаек крышки шины. Извлечение шины и цепи.
- Демонтаж воздушного фильтра.
- Выкручивание свечи при помощи универсального ключа, замена ее на стопор поршня.
- При помощи съемника сцепления, который монтируется в универсальный ключ, демонтируется муфта сцепления.
- Замена звездочки.
- Сбор в обратной последовательности.
Бензопилы Партнер – неисправности их устранение
Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.
Как заправить бензопилу Партнер?
Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.
Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.
Как выставить зажигание на бензопиле Партнер?
Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:
- В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
- Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
- Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.
Как снять сцепление на бензопиле Партнер?
Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:
- Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
- Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
- Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.
Как заменить масляный насос на бензопиле Партнер?
Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:
- Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
- Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
- Если на каналах появились трещины, то их нужно заменить;
Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.
Как отрегулировать карбюратор на бензопиле Партнер?
Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:
- Снимите крышку и очистите запчасти под ней;
- Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
- Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
- Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.
Бензопила Партнер 350 – неисправности и их устранение
Большинство владельцев этой модели Партнер сталкиваются с проблемами, которые можно считать типичными для этой комплектации инструмента. Чтобы суметь их устранить, следует разобраться в причинах поломок и изучить наиболее эффективные методы их ремонта.
Бензопила Партнер 350 заводиться и глохнет – как решить проблему?
Чаще всего причиной этой поломки становиться засоренный воздушный фильтр. Из-за пыли, мусора и насекомых он не способен пропускать то количество воздуха, которое необходимо для нормальной работы бензопилы Партнер 350. В этом случае потребуется снять фильтр и промыть его чистым бензином. Если это не помогло, значит, фильтрующий элемент следует заменить полностью.
Еще одна распространенная причина – это неисправность свечи зажигания. Для проверки потребуется выкрутить деталь и осмотреть ее. Если на свече есть небольшие светлые пятна, значит, деталь исправна. Однако если керамические стенки свечи покрыты толстым слоем нагара и масла, то ее нужно очистить. Для этого потребуется нагреть свечу зажигалкой, и аккуратно соскрести нагар. Если это не помогло, то свечу потребуется заменить.
Что делать, если бензопила Партнер 350 не заводиться?
В этом случае нужно тщательно проверить систему зажигания инструмента. Чаще всего пила не заводиться, если нарушен зазор между магнето и катушкой зажигания. В этом случае потребуется разобрать пилу и настроить расстояние между этими деталями. Если под руками нет пробника, то вместо него можно использовать карманный календарь или бумажную визитку.
Также бензопила Партнер 350 может не заводиться из-за засорения топливного фильтра. Если в нем скопилось много мусора, то он не будет пропускать нужное мотору количество горючего. В этом случае фильтр потребуется заменить.
Не смазывается цепь на бензопиле Партнер 350 – ремонт неисправности
Основная причина этой неисправности заключается в потере герметичности или обрыве шланга, по которому циркулирует масло для цепи бензопилы. В этом случае нужно снять верхний и боковой щитки корпуса бензопилы, а также осмотреть их на наличие пятен. Чтобы решить проблему нужно заменить изношенный шланг. При установке в месте его крепления к насосу потребуется нанести герметик.
Если причина поломки кроется не в шланге, значит, нужно осмотреть масляный насос. Он может быть засорен или сломан. Если промыть деталь не получается, то ее лучше всего заменить на новую.
Заливает свечу на бензопиле Партнер 350 – устранение поломки
Нередко свечу на бензопиле начинает заливать из-за длительного использования неправильно приготовленной топливной смеси. Если в бензине размешивать большое количество масла, то это станет причиной неисправности топливного насоса. Из него масло будет вытекать внутрь корпуса, в том числе, и на свечу бензопилы.
Еще одна распространенная проблема – это поломка топливного насоса. Чтобы проверить его работу, следует снять корпус инструмента, и завести двигатель. далее нужно несколько раз нажать на курок газа. Если при этом масло будет вытекать из насоса, значит, он неисправен.
Как правило, топливные насосы бензопил не поддаются ремонту. Лучше всего полностью заменить его. Чтобы продлить сроки эксплуатации нового насоса, в дальнейшем для заправки бензопилы Партнер 350 нужно использовать только качественное горючее и моторное масло.
В работе на даче или в деревне очень часто нужна пила. Иногда эта работа может обойтись ручной ножовкой, а зачастую необходим инструмент посерьезней. На сегодняшний день выбор очень велик. Большой ассортимент пил, как ручных, так и бензопил, цепных электропил. Очень трудно сделать правильный выбор, учитывая соотношение — цена и качество. Одним из лучших решений, являются мотопилы фирмы «Партнер».
Весьма надежны, удобны и просты в эксплуатации. «Partner» выпускают различные бензопилы (340s, 350,351 и др.), с разной мощностью двигателей, длиной шин. Отличным выбором станет «Партнер 350». Для надежной и долговечной работы режущего инструмента необходимо его правильно эксплуатировать.
Бензопила Партнер 401 – возможности инструмента
Эта бензопила от компании Partner может использоваться в разных сферах, начиная от садоводства, и заканчивая заготовкой леса. Мощный двигатель с солидным запасом крутящего момента повышают выносливость инструмента при работе в сложных условиях.
В базовую комплектацию входит стандартный бензиновый мотор, мощностью 1700 Ватт. Двигатель дополнен эффективной системой подавления вибрации и доработанным глушителем, который снижает уровень шума при работе пилы. Все неисправности пилы легко устранить благодаря свободному доступу к ее рабочим механизмам.
Характеристики модели включают:
- мощность штатного ДВС – 2,3 л. с.;
- резервуар для заправки топливной смесью – 400 мл:
- возможная длина используемой для работы шины – 35–40 см;
- шаг штатной рабочей цепи – 3/8 «;
- масса вместе с гарнитурой – 5 кг.
В комплект поставки инструмента входит емкость для приготовления горючего, набор ключей для обслуживания и инструкция.
Отзыв
Partner 351 в работе 6 лет. Покупал, прочитав многочисленные отзывы в интернете. Использую ее как помощника на даче. Рядом лес, периодически валю сухостой на дрова. Пила справляется со всеми задачами. Небольшой вес позволяет работать с бензопилой под разными углами. Правда пила глохнет при распиловке толстых вязких брёвен, но она для этого и не предназначена. Пару лет назад поменял крышку на топливном баке. В этом году вылетела пружина из ручки, сходил в магазин купил и сам поменял. Серьёзных поломок не было. Один раз бензопила начала сильно дымить. Прочитал в интернете, что проблема может быть в забитом глушителе. Вынул его и почистил ёршиком. Пила заработала как новая. В общем я покупкой доволен, альтернатив пока не рассматриваю.
Устройство бензопилы
Устройства бензопилы “Партнер 350” отличается простотой. Отсюда следует, что она надежна и удобна в использовании.
Ниже изображена схема устройства бензопилы.
Давайте рассмотрим ее устройство подробнее:
Электронное зажигание обеспечивает надежность и простоту запуска двигателя. Праймер (топливоподкачивающий насос) играет главную роль при запуске двигателя. Воздушный фильтр снабжен системой двойного очищения воздуха. Крыльчатка, которой оснащен барабан стартера, не допускает попадания крупных частиц внутрь бензопилы. Некоторый мусор даже не доходит до фильтра. Благодаря крыльчатке, срок службы двигателя и фильтра бензопилы в разы увеличивается. Более того, повышается степень очистки воздуха. Тормоз цепи работает в двух режимах – автоматическом и ручном. Благодаря тормозу, обеспечивается полная безопасность при работе с агрегатом. Система смазки бензопилы работает в автоматическом режиме, так как масляный насос начинает свою работу только в процессе пиления. Пильные цепи. Для бензопилы партнер 350 можно приобрести следующие цепи: Stihl 39970000052с или Husqvarna 5776151-22. На заводе-изготовителе устанавливается цепь Oregon 91P052E 3/8″ 1,3 мм 52 звена
Что стоит учесть при выборе цепи для бензопилы “Partner 350”? Обратите внимание на количество звеньев. Их должно быть не более 52 или не менее 46, так как шаг цепи – 3/8″, а ширина паза – 1,3 мм
Система антивибрации. На данной бензопиле она работает удовлетворительно, так как агрегат не предназначен для профессионального использования. Работу антивибрационной системы на последующих моделях бензопилы можно считать хорошей. Например, на модели бензопилы “Партнер 350 s” система антивибрации работает в разы лучше.
Стоит учесть, что детали, узлы, горюче-смазочные материалы и механизмы при поломке не подлежат замене аналогами.
Бензопила Партнер 340 – описание инструмента
Эта модель разработана и полностью адаптирована специально для эксплуатации в бытовых условиях. Среди ее технологических решений выделяется инновационная система очистки воздуха CCS, предназначенная для улучшения качества топливной смеси. В числе других конструктивных особенностей бензопилы нужно выделить качественный хромированный карбюратор, а также улучшенную систему запуска ДВС.
Бензопила Партнер P340C оснащена высококачественной системой зажигания, которая состоит из катушки с первичной и вторичной обмоткой, а также свечи, передающей искру в цилиндр двигателя. Катушка защищена боковой пластиковой накладкой, демонтаж которой позволяет выполнить самостоятельный ремонт узла.
Пильные органы пилы модели Partner представлены легкой, но достаточно стойкой к износу кованой шиной, а также закаленной цепью. Для смазки гарнитуры в устройстве инструмента предусмотрена производительная нерегулируемая масляная помпа. Натяжение цепи – ключевое, и осуществляется при помощи отдельного винта.
Параметры бензопилы Partner:
- мощность – 1,93 л. с.;
- топливный/масляный бак – 250/150 мл;
- длина шины/шаг цепи – 35 см/3/8″;
- вес с гарнитурой – 4,88 кг.
Фирменный бензоинструмент в этой комплектации оборудован долговечным сцеплением, за непрерывную работу которого отвечает износостойкая ведущая звездочка.
В инструкции производитель рекомендует использовать неэтилированный бензин, смешанный со специальным моторным маслом, предназначенным для двухтактных двигателей
В отзывах и в видео пользователи бензопилы Партнер 350 часто напоминают о важности сохранения соотношения бензина и масла: 1 часть масла на 40 частей бензина. Чистый бензин ни в коем случае нельзя заливать в топливный бак. Это может спровоцировать серьезные поломки двигателя
Это может спровоцировать серьезные поломки двигателя.
Для смазывания цепи необходимо применять масло наивысшего качества с воздушным охлаждением, которое предназначено для двухтактных двигателей
Здесь также важно сохранить соотношение 40:1. Ни в видео, ни в инструкции не рекомендуется использовать для смазки масла, пропорции смешивания которых составляют 100:1. Дело в том, что если бензопила не получит достаточную смазку двигателя и цепи, мотор быстро выйдет из строя, неся за собой существенные поломки, которые не покрывает гарантия
Дело в том, что если бензопила не получит достаточную смазку двигателя и цепи, мотор быстро выйдет из строя, неся за собой существенные поломки, которые не покрывает гарантия.

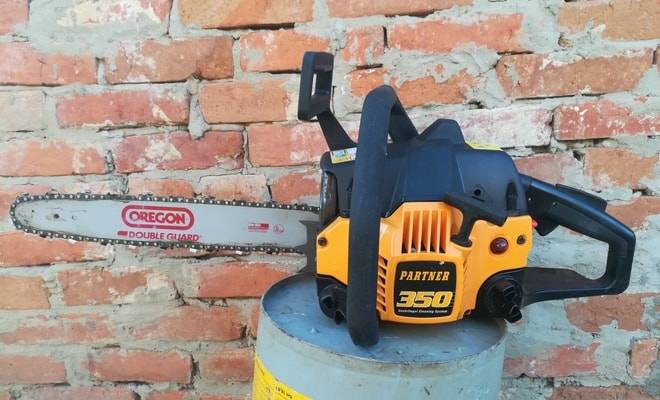

Устройство бензопилы Партнер 350
Бензопилы Партнер 350 оборудована надежным 2-тактным бензиновым двигателем, мощность которого составляет 1,3 кВт. Мотор оснащен эффективной системой принудительной подачи воздуха, которая дает возможность ДВС работать в самых сложных погодных условиях. В устройство двигателя входит электронная система зажигания и долговечный топливный насос, который делает запуск бензопилы более плавным и быстрым. Поршневая группа и цилиндр мотора покрыты жидким хромом – это защищает ДВС от коррозии и продлевает сроки его эксплуатации.
Производитель предусмотрел в устройстве модели топливный праймер для ручной подкачки горючего. Это дает возможность использовать инструмент на протяжении всего года. Барабан пускового механизмы модели оснащен крыльчаткой, которая автоматически очищает стартер от грязи.
В комплектацию модели входит система защиты оператора. Она состоит из щитка для правой руки и двойного инерционного тормоза. Смазка цепи осуществляется автоматически при помощи масляного насоса. Для натяжения цепи в боковой части бензопилы предусмотрена звездочка, для регулировки которой требуются 2 ключа.
Для очистки воздуха в комплектацию модели входит улучшенный фильтр , оборудованный системой CCS. Она продлевает сроки эксплуатации фильтра и дает возможность экономить горючее.
Все внутренние механизмы и запчасти инструмента защищены надежным пластиковым корпусом. Он способен выдержать падения с небольших деревьев и случайные удары о посторонние предметы.
Модель Партнер 350 выделяется своей эргономикой. Она оборудована двумя прорезиненными рукоятками в передней и задней части. Переключатели и кнопки регулировки размещены в задней части инструмента, рядом с руками оператора.
Регулировка карбюратора
Заводская настройка топливного оборудования производится по стандартным показателям температуры воздуха и атмосферного давления. Дополнительная регулировка карбюратора необходима, если двигатель не заводится или после прогрева не развивает обороты. В другом варианте — глохнет при нажатии на газ или не работает на оборотах холостого хода.
Самая вероятная причина этой неисправности — поступающая в цилиндр двигателя слишком богатая или бедная смесь. Рекомендованная последовательность настройки системы топливопитания приведена в инструкции по техническому уходу и эксплуатации.
Вращением регулировочных винтов количества и качества бензино-масляная эмульсия приводится в стандартную пропорцию 1:16.
Залогом успешной настройки является:
- качественный бензин и правильно приготовленная топливная смесь;
- предварительная очистка воздушного фильтра;
- прогрев двигателя до рабочего температурного уровня.
Если в конструкции двигателя присутствует сапун, следует убедиться в его исправности. Постоянный зазор зажигания в корректировке не нуждается. Для того чтобы правильно выставить зажигание, достаточно отрегулировать зазор в свече.
Все модели брендового ассортимента работают на топливной смеси, приготовленной из бензина и моторного масла предназначенного для двигателей с двухтактным газораспределением. Пропорции масла стандартные 40:1, для отдельных моделей этот показатель на уровне 50:1.
Расходные материалы в зависимости от температуры воздуха подбираются из рекомендованного инструкцией фирменного перечня. Допускается применение идентичных по характеристикам аналогов соответствующего качества. Моторные масла и их цепные аналоги не взаимозаменяемые.
Регулировка карбюратора
На Партнер 340 установлен мембранный карбюратор Walbro, который имеет возможность регулировки.
Для того чтобы провести регулировку самостоятельно, нужно иметь специальную отвертку и тахометр (прибор для проверки количества оборотов двигателя).
Винты для регулировки имеют стандартное обозначение. Винт (Т) – регулирует число оборотов в холостом режиме. (L) – отвечает за качество топливной смеси на низких и средних оборотах. (H) – регулирует мощность и количество высоких оборотов.
Если вы совсем не представляете, как и для чего проводится регулировка, то вам лучше обратится в сервисный центр. В противном случае вы рискуете испортить двигатель, установив неправильные настройки.
Карбюратор бензопилы партнер 340s регулируется в два этапа. Первый этап регулировки проводят на заглушенной пиле. Для этого устанавливают винты (L) и (H) на 1,5 – 2 оборота от полностью закрученного состояния. Винт (Т) закручивают наполовину.
На втором этапе бензопилу заводят и дают поработать в течении нескольких минут, для того чтобы она нагрелась. Далее, при помощи тахометра находят положение винта (L) в котором двигатель выдает максимальные обороты на холостом ходу и выкручивают винт на ¼ оборота от него. Винтом (Т) приводят обороты холостого хода в норму. Нормальным считается 800 оборотов, проверить можно при помощи тахометра. Если тахометра нет, то необходимо установить такое количество оборотов, при котором цепь пилы на холостом не прокручивается, но при этом бензопила работает устойчиво.
Винтом (Н) выставляются максимальные обороты. Для Partner p340s их значение равно 13000.
