Как настроить карбюратор на бензопиле?

Регулировка карбюратора заключается в настройке жиклёра и воздушной заслонки так, чтобы получить оптимальное соотношение количества воздуха и топлива в топливной смеси.

Если в топливной смеси много воздуха и недостаток топлива – смесь обеднённая, поэтому мощность двигателя пониженная.

Если много топлива и недостаток воздуха – смесь перенасыщенная, происходит неполное сгорание топлива, что приводит к дымлению, нагару на поршне и в выхлопной трубе и повышенному расходу топлива.

Как правильно отрегулировать карбюратор?

Рассмотрим в качестве примера регулировку карбюратора бензопилы Партнер.

Для регулировки нужно иметь шлицевую отвёртку и прибор – тахометр, позволяющий замерять частоту оборотов двигателя.

Настройка проводится в следующей последовательности:

1. настройка карбюратора бензопилы на низких оборотах;
2. регулировка на максимальных оборотах;
3. точная настройка на работу на холостых оборотах;
4. проверка работы пилы во всех режимах.

Начинать надо после того, как двигатель поработает и прогреется.

Регулировка бензопилы выполняется с помощью трёх регулировочных винтов на его корпусе:

• винт L – регулировка подачи топлива на средних и низких оборотах
• винт Н – на высоких оборотах;
• винт Т – в режиме холостого хода.

Если карбюратор совсем разрегулирован и двигатель не хочет запускаться, выставьте винты настройки L и H в положение стандартной настройки: сначала закрутите их полностью, потом выкрутите на пол-оборота.

Запустите двигатель и дайте ему прогреться, после этого приступайте к регулировке низких оборотов с помощью винтов L и T .

Для этого винт L следует выкрутить до достижения максимальных оборотов двигателя, а потом ввинтить на ¼ оборота, а винтом Т выставляйте обороты холостого хода.

Далее, для настройки на максимальные обороты медленно закручивайте винт Н, добиваясь по показаниям тахометра максимальных оборотов.

После окончания регулировки важно проверить работу двигателя на всех режимах. Для этого надо его заглушить и дать ему остыть

Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода. Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно.

Ремонт карбюратора своими руками

Карбюратор легко поддаётся разборке, поэтому ремонт карбюратора бензопилы можно выполнить самому. К примеру, в случае необходимости, вполне можно сделать своими руками следующие операции:

• заменить прокладку под крышкой главной камеры;
• промыть или заменить топливный фильтр;
• заменить игольчатый клапан и диафрагму топливного насоса.

Прежде чем приступить к разборке карбюратора, необходимо очистить грязь с поверхности корпуса, так как она может попасть внутрь карбюратора и засорить отверстия игольчатых клапанов и жиклёра.

Далее, следует отстыковать крепления тяг управления воздушной и дроссельной заслонкой, демонтировать воздушный фильтр и снять крышку главной камеры, открутив винты крепления. После этого можно приступать к замене упомянутых деталей.

Очень часто причиной незапуска пилы могут быть дефекты системы зажигания, в частности, свечи из-за следующих причин:

• нагар на свече – свидетельствует о некачественном масле или неправильной регулировке карбюратора;
• залив свечи топливом – неправильная регулировка карбюратора.

Чтобы проверить состояние свечи, выкрутите её специальным ключом из головки цилиндра.

Нагар на свече удаляется с помощью иглы или шила, а при необходимости — шкуркой, после этого ставим её на место и пробуем завести двигатель.

Залитую свечу протираем ветошью, высушиваем, ставим на место и пробуем запустить пилу.

В некоторых случаях двигатель дымится и глохнет на больших оборотах. Причиной может быть засорение глушителя продуктами выхлопа, поэтому нужно снять глушитель, промыть нагар бензином, протереть, просушить и снова поставить на место. Пока глушитель не стоит на месте, выхлопное отверстие следует закрыть тряпкой, чтобы не попала грязь.

Бензопила Husqvarna (Husqvarna) 236: особенности, характеристики, ремонт своими руками

Пилы бренда Husqvarna представлены многими моделями, которые включают инструменты профессионального и бытового класса. Надежность и выносливость этих бензопил доказывает высокий спрос на них. Простота конструкции с доступностью запчастей делает инструмент удобными в обслуживании. Страна-производитель этих бензопил – Швеция. Бренд зарекомендовал себя на мировом рынке как производитель качественных инструментов для широкого пользования. Рассмотрим устройство и характеристики на примере бензопилы Husqvarna 236. Несмотря на невысокую стоимость, для ее изготовления используются качественные материалы, дизайн удобный и эргономичный, а сборка очень точная и надежная.

Видео: Сборка Бензопилы Husqvarna 137

Вес бензопилы без гарнитуры составляет 4,6 кг, на полной скорости. 5,5 кг. Прочный корпус вмещает 2,18-литровый двухтактный карбюраторный двигатель внутреннего сгорания X-Torq. С участием. Для запуска бензопилы Husqvarna предусмотрен инерционный стартер с пружиной для облегчения процедуры запуска. Встроенная система принудительной подачи воздуха. Дублирование очистки воздуха увеличивает срок службы воздушного фильтра соответственно и самой бензопилы. Система зажигания бесконтактна. Благодаря встроенной системе Auto Tun, карбюратор устанавливается автоматически. Для повышения безопасности при работе с инструментом предусмотрен инерционный тормоз цепи, который активируется в случае люфта, защиты рук, антивибрационной защиты «Low Wib», глушителя.

READ Бензин пила партнер

Механизм натяжения цепи расположен сбоку от бензопилы Husqvarna 137. Специальный универсальный гаечный ключ используется для крепления шины и регулировки натяжения цепи. Для этой модификации бензопилы используются шины Н30 размером 33 см (33 см), возможны варианты с шинами других производителей длиной не более 38 см. Смазка подается на цепной механизм в автоматическом режиме с движущейся цепью.

Характеристики

двигатель	137
Емкость цилиндра, см	36
Ход поршня, мм	32
Скорость холостого хода, об / мин	3000
Рекомендуемый макс. Скорость без нагрузки, об / мин	13 000
мощность, кВт	1,6
Система зажигания
Режиссер	РЕ Фелон
Тип системы зажигания	CD
Свеча зажигания	Champion
Межэлектродный зазор, мм	0,5
Топливно-масляная система
Режиссер	Valbro
Тип карбюратора	Wt-660
Емкость топливного бака, л	0,37
Производительность масляного насоса при 8500 об / мин, мл / мин	6. 8
Емкость бака с масляной цепью, л	0,19
Тип масляного насоса	Машина.
Вес
Без шин и цепей, кг	4,6
Уровень шума
Эквивалентный уровень акустического давления на ухе оператора, измеренный в соответствии с международными стандартами, дБ (A)	98
Эквивалентный уровень акустической мощности, измеренный в соответствии с международными стандартами, дБ (А)	108
Уровень вибрации
Передняя ручка м / с2	4,9
Задняя ручка, м / с2	7,7
покрышкацепь
Стандартная длина шины, дюйм / см	13/33
Рекомендуемая длина шины, дюйм / см	13/33
Полезная длина резки, дюймов / см	12,5 / 32
Шаг дюймовый	0,325-й самый распространенный
Толщина свинцового звена, мм	1,3
Количество зубьев на ведущей звездочке	7
покрышка	цепь
Длина дюймов	Шаг дюймовый	Максимум. Радиус конца шины
13	0,325-й самый распространенный	10T	Husqvarna H30
15	0? 325	10T	Husqvarna H30

Характеристики

1. Легкий вес
2. ICE X-Torq карбюратор.
3. Мощность бензинового двигателя составляет 2,18 литра. С участием.
4. Карбюратор Walbro WT-660.
5. Простая система запуска.
6. Впрыск воздуха. Дополнительная подача воздуха.
7. Двойная очистка воздуха, поступающего в карбюратор.
8. Система зажигания CD.
9. Карбюраторный авто тюнинг.
10. Антивибрационная система Low Vib.
11. Цепная смазка. Автоматическая.
12. Компактный размер.
13. Мобильность, нет подключения к источнику питания.

Руководство пользователя

Каждая бензопила Husqvarna поставляется с инструкцией по эксплуатации

Инструкция знакомит владельца оборудования с инструментом, обучает методам и приемам работы, а также обращает внимание на правильное обслуживание бензинового агрегата. Инструкция по эксплуатации состоит из следующих разделов:

1. Устройство бензопилы Husqvarna 137, пошаговая сборка агрегата, согласно подробным описаниям из инструкции.
2. Меры безопасности при эксплуатации и обслуживании.
3. Характеристики
4. Техника и методы распиливания.
5. Подготовка бензопилы Husqvarna 137 к использованию.
6. Запуск бензопилы.
7. Обслуживание.
8. Поиск и устранение неисправностей бензопилы Husqvarna 137.
9. Оборудование.

Основные меры безопасности

1. Носите защитную одежду, защищайте свои руки.
2. Защитите рабочее место.
3. Транспортируйте бензопилу с отсоединенным высоковольтным проводом и плотно закрытыми топливным и масляным баками.
4. Заправляйте бензопилу подальше от рабочего места.
5. Изучите приемы и методы распиловки.
6. Предупредите о присутствии посторонних в районе, где будет проводиться распиловка.

Видео: Регулировка Бензопилы Husqvarna 236 Видео

Инструменты, необходимые для работы

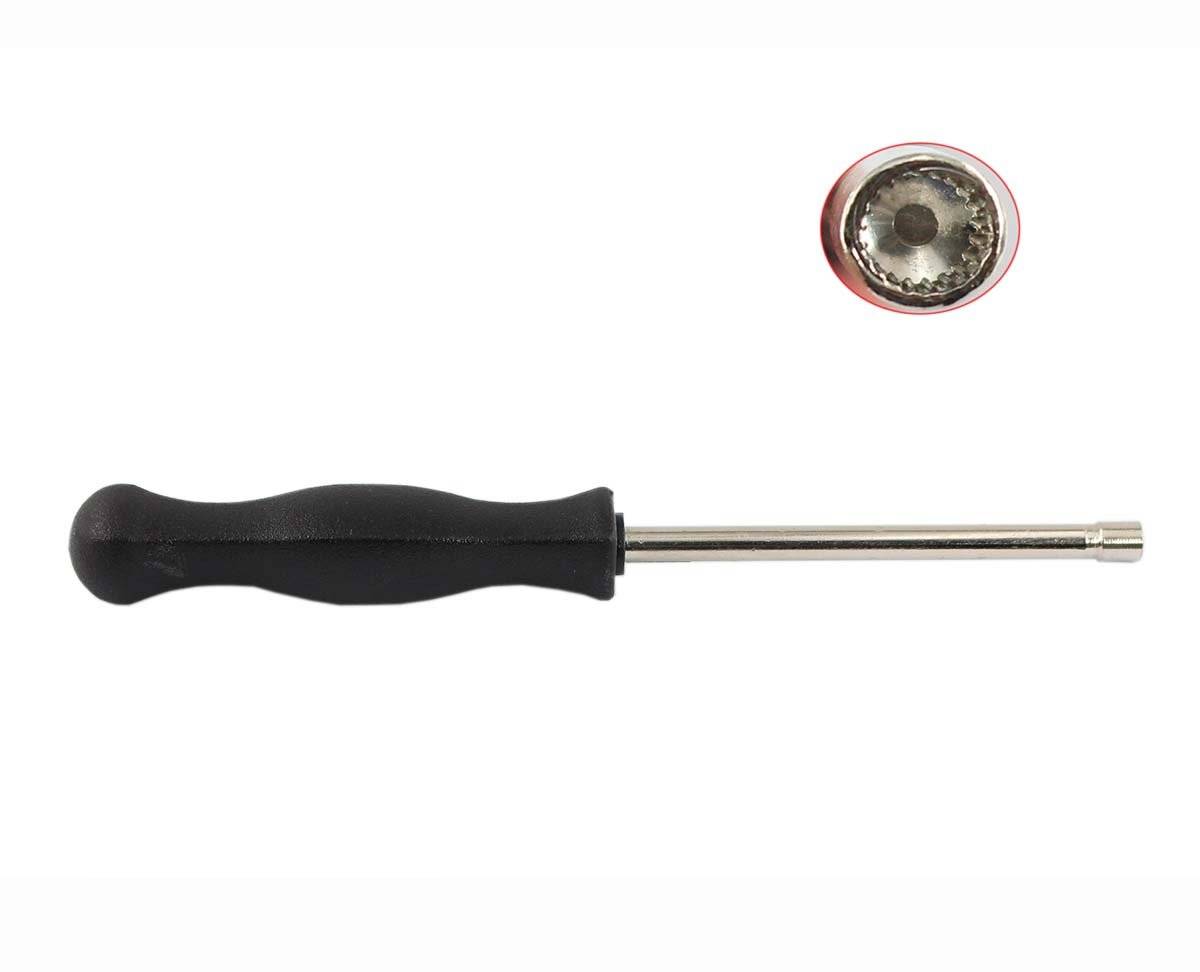

Перед настройкой карбюратора Husqvarna необходимо убедиться, что у вас есть целый инструмент, который может пригодиться. Чтобы выполнить этот вид работы самостоятельно, вам потребуется:

Обычная шлицевая отвертка не подходит для регулировки, так как регулировочные винты на бензопилах Husqvarna могут иметь различное поперечное сечение. Вам нужно купить специальные, это особенность ремонта бензопил Husqvarna, они сделали все, чтобы пила могла быть отремонтирована только в специализированном сервисе Husqvarna.

Алгоритм и описание карбюратора Husqvarna

Карбюратор Husqvarna регулируется так же, как карбюраторы регулируются на бензопилах других производителей.

Непосредственно перед регулировкой необходимо провести полную диагностику пилы и убедиться, что нет никаких проблем с подачей топлива и воздуха в картер бензопилы. Вы также должны убедиться, что воздушный фильтр чист и заменить его на новый.

Масло для смазки цепи

В других случаях, вполне возможна замена масла для смазки цепи на любое другое, кроме отработки. Однако, есть еще один нюанс…. Часто у пользователей возникает вопрос -«Почему расход масла для смазки цепи больше чем топливной смеси? Ведь расход их связан между собой?» Тут стоит учитывать, что производители бензопил считают расход масла для смазки цепи, заливая свое фирменное. А расход любого другого может отличаться как в меньшую, так и в большую сторону.

На многих бензопилах, начиная от полупрофессиональных существует возможность настройки расхода масла для смазки цепи. Это производится путем регулировки производительности масляного насоса.

Если такой регулировки не предусмотрено, то настройки идут изначально с завода-изготовителя. Как проверить нормальный ли расход масла для смазки цепи на Вашей бензопиле? Необходимо завести пилу, дать газу и поднести к доске, бревну или другой поверхности которая находится горизонтально. От работающей цепи должны разлетаться частицы масла для смазки цепи и оставлять тонкий, ровный масляный след.

Когда применять специальное масло для смазки цепи

Применение специальных масел для смазки цепи будет оправдано в следующих случаях:

• У Вас новая бензопила на гарантии и для ее сохранения необходимо пользоваться маслами рекомендованными производителем бензопилы. В противном случае если выйдет из строя, к примеру, масляный насос то ремонт будет производиться не по гарантии. Особенно это касается дорогих профессиональных бензопил.
• Вы с уважением относитесь к окружающей среде и предпочитаете не загрязнять ее лишний раз. В этом случае подойдут масла с приставкой «био».
• При работе на критичных температурах.

Рассмотрим несколько видов масел от разных производителей и рассортируем их по ценовой категории, экологичности и объему тары.

Марки масел для смазки цепи бензопилы

• Масло для смазки цепи Нанотек Стандарт. Подходит для работы на температурах до — 20 градусов.
• Масло адгезионное Нанотек Премиум. Для работы при -30 градусов.
• Масло для смазки цепи от известного производителя станков и оборудования — Энкор. Емкость 1 литр.
• И последнее в этой категории масло от Champion. Емкость 1 литр.

Масла минеральные с приставкой «Био»

• Масло Makita Biotop.
• Масло адгезионное Husqvarna Bio.
• Масло Stihl Bio Plus.

Масла фирменные, предназначенные для использования по рекомендациям производителя.

Масла расфасованные в тару больших объемов позволяют экономить при покупке. Актуально для предприятий имеющих большой объем работ.

Зачастую самым оптимальным выбором масла для смазки цепи и шины будет самое простое масло марки М-8 или М-10. Его характеристики вполне удовлетворяют необходимым целям.

При низких температурах необходимо лить масло с низкой температурой загустевания, иначе возможен выход из строя насоса для подачи масла.

Что представляет собой карбюратор?

Карбюратор — это устройство, имеющее следующие функции: смешивание бензина и воздуха, создание горючей смеси для питания двигателя и регулирование ее расхода. Детали карбюратора «Хускварна» выполняются путем литья из различных сплавов при дальнейшей механической чистовой обработке. Это обеспечивает высокое качество карбюраторов Husqvarna, в чем вы можете убедиться, купив данную запасную часть в магазине «220 Вольт». Это неотъемлемый элемент многих инструментов среди садовой бензотехники, например,бензопил, мотокос, газонокосилок. В ряде ситуаций, например, при плохой фильтрации топлива, карбюратор может выйти из строя. К счастью, это не будет причиной тратиться на новый инструмент, ведь можно купить карбюратор отдельно (как обычный, так и в сборе).

Карбюратором называют устройство, которое предназначено для приготовления горючей смеси из жидкого топлива и воздуха, что обеспечивает работу карбюраторных двигателей внутреннего сгорания.

Современные карбюраторы снабжены множеством разных устройств и систем, которые имеют многочисленные отверстия разных калибров, разветвленную сеть каналов, пневматические камеры и рычажные передачи.

Карбюратор является одной из главных деталей любой техники, работающей на топливе. Для обеспечения нормальной и стабильной работы техники нужно периодически проверять и при необходимости производить регулировку карбюратора.

Карбюраторы бензопил имеют три винта регулировки. Винт «L» предназначен для регуляции низких оборотов, винт «Н» отвечает за регуляцию высоких оборотов, а винт «Т» — за холостой ход бензопилы. Так, винтами «Н» и «L» регулируют соотношение смеси воздуха и бензина, при откручивании винтов обороты повышаются, так как происходит обогащение смеси, а при закручивании обороты падают.

Однако достаточно распространены случаи, когда регулировка карбюратора не может устранить неполадки в работе техники. Это происходит из-за окончательной поломки детали, которая происходит в результате естественного изнашивания или же из-за неправильной эксплуатации.

Универсальная, многоцелевая пила для использования неполный рабочий день. Узкий и гладкий корпус, превосходное соотношение мощности и массы, а также, одни из лучших показателей по вибрации среди всех существующих пил. Экономичный насос перестает подавать смазку на цепь, когда пила работает в режиме холостого хода. Система Easy Start -новый пружинный механизм стартера и топливный насос, снижающие количество рывков, необходимых для запуска.

Зубчатый упор в комплект поставки не входит

Нагнетание воздуха Нагнетание воздуха Центробежная система очистки воздуха для продолжительных интервалов между очистками фильтров, бесперебойной работы и уменьшения износа. Легче запускается Комбинированный регулятор/стоп облегчает запуск пилы.Наличие дэкомпрессионого клапана Простота в работе Узкий корпус, высокий центр тяжести и плоское днище делают наши пилы исключительно удобными в эксплуатации. Принцип двух масс Система поглощения вибрации и рукоятки, изолированные от мотора стальными пружинами.Независимая антивибрационная система. Бесперебойное функционирование Демпфирующая муфта уменьшает вибрацию в карбюраторе. Обеспечивает бесперебойную работу и продлевает срок службы. Трехсекционный коленчатый вал Кованый трехсекционный коленчатый вал, призванный максимально увеличить срок службы и предназначенный для самых тяжелых приложений.

Лучший захват Изогнутая передняя рукоятка для достижения лучшего захвата и естественной рабочей позы.

Экономичный насос Экономичный насос останавливает смазку в режиме холостого хода.

Быстрый разгон Небольшой вес всех движущихся деталей мотора предполагает быстрый разгон.

Простая очистка Воздушный фильтр с байонетным креплением облегчает снятие фильтра для очистки.

Безопасность в использовании Цепной тормоз двойного действия, защитный щиток для правой руки и ограничитель цепи повышают безопасность работы с пилой.

Бензопила Хускварна (Husqvarna) 236: особенности, характеристики, ремонт своими руками

Пилы бренда Хускварна представлены многими моделями, которые включают инструменты профессионального и бытового класса. Надежность и выносливость этих бензопил доказывает высокий спрос на них. Простота конструкции с доступностью запчастей делает инструмент удобными в обслуживании. Страна-производитель этих бензопил – Швеция. Бренд зарекомендовал себя на мировом рынке как производитель качественных инструментов для широкого пользования. Рассмотрим устройство и характеристики на примере бензопилы Husqvarna 236. Несмотря на невысокую стоимость, для ее изготовления используются качественные материалы, дизайн удобный и эргономичный, а сборка очень точная и надежная.

Плюсы и минусы использования Хускварна 236

Любая бензопила имеет как положительные, так и отрицательные моменты, связанные с её эксплуатацией, обслуживанием и ремонтом. Хускварна 236 не исключение. Как утверждают реальные пользователи данной пилы, она прекрасно пилит, но не очень хорошо заводится.

Мастера сервисных центров утверждают, что Хускварна 236 очень капризна в обслуживании и ремонте. Особенно это касается карбюратора, конструкция которого немного отличается от той, что была установлена на предыдущих моделях Хускварна.

На 236 установлен карбюратор фирмы Zama с ускорительным насосом, который при неправильном хранении довольно быстро выходит из строя.

Решить проблему можно при помощи замены уплотнительного кольца, которое устанавливается на поршне насоса. Ремкомплекты, в которых имеются резинки ускорительного насоса, встречаются в продаже достаточно редко и по этой причине приходится менять карбюратор полностью, что сильно увеличивает стоимость ремонта.

Сборка бензопилы 236-й модели Husqvarna очень качественная, детали корпуса хорошо подогнаны, между ними минимальные зазоры, но конструктивно пила очень неудобная. Например, для того чтобы снять карбюратор, необходимо выкрутить несколько винтов, снять рычаг управления и раскрутить заднюю рукоятку.

При необходимости проведения диагностики, ремонта, настройки карбюратора, владельцам Хускварна 236 лучше обратиться в сервисный центр. Данная модель пилы трудно диагностируется, особенно это касается проблем с карбюратором.

Конструкция и особенности Хускварна 236

Схема строения бензопилы представлена на картинке ниже:

Конструкция бензопилы Хускварна 236 обеспечивает комфорт и безопасность оператора. Предусмотрен аварийный тормоз с быстрой остановкой механизма. Также в наличии система улавливания слетевшей цепи, что уберегает от случайных травм при работе. Система очистки воздуха центробежная, способствует эффективному охлаждению. Защита от вибрации снижает нагрузку на оператора, позволяет длительное время работать без перерывов. Топливная система оборудована с учетом стандартов экологичности, дополнительно очищает выхлопные газы от вредных соединений. Уменьшения расхода топлива достигнуто с помощью оборудования бензопилы Husqvarna 236 X-torq – инновационной системой, которая сокращает расход горючего на 20%.

Регулировка карбюратора бензопилы вдали от сервисной мастерской

Инструкция, как настроить бензопилу – есть в технической документации к вашему инструменту. Тем не менее, мы рассмотрим типовые операции по улучшению работоспособности инструмента.

Органы регулировки карбюратора расположены в доступном месте. Чтобы до них добраться, нет необходимости снимать крышку корпуса. В разных моделях отверстия для регулировки могут быть расположены иначе, на иллюстрации показана типовая комбинация.

Порядок настройки следующий

Винт «T» предназначен для настройки двигателя в холостом режиме. На разных моделях он может обозначаться как «LA» или «S». Параметр выставляют, вращая винт в левую сторону до состояния устойчивой работы на минимальных оборотах. Если двигатель глохнет – необходимо немного довернуть винт в правую сторону. Рабочий вал при работе на холостых оборотах не должен вращаться.

Если при регулировке цепь сдвинулась с места – открутите винт на четверть оборота назад. Чем точнее вы поймаете момент, когда до начала движения цепи остается совсем немного оборотов, тем экономичнее будет расход топлива.

Винт «L» устанавливает степень ускорения бензопилы при нажатии на акселератор. Когда вы открываете дроссельную заслонку, обороты должны плавно возрасти до максимального значения. Если бензопила глохнет при нагрузке – это верный признак неправильной установки регулятора ускорения. Необходимо немного отвернуть винт против часовой стрелки, добиваясь плавного уверенного ускорения при открытии акселератора.

Винт «H» ограничивает величину оборотов рабочего вала. Если не зафиксировать это значение – произойдет сбой в опережении зажигания, и бензопила станет работать рывками, или как говорят лесорубы – «вразнос». Такой режим может привести к травме.

В моделях с упрощенной конструкцией карбюратора, регулировка ускорения и максимальных оборотов может отсутствовать. В этом случае все режимы работы двигателя внутреннего сгорания устанавливаются винтом холостого хода.

Признаки правильной регулировки

1. На холостых оборотах рабочая цепь остается неподвижной. При добавлении «газа» сразу приходит в движение;
2. При открытии акселератора, двигатель бензопилы моментально ускоряется. Процесс ускорения происходит равномерно, быстро достигая максимума;
3. При достижении предельных оборотов пила работает ровно, без рывков. Звук двигателя равномерный, без детонаций;
4. Выхлоп чистый, немного сизоватого цвета. При изменении оборотов растет только интенсивность выхлопа, цвет не меняется.

Порядок настройки карбюратора бензопилы Partner смотрите в этом видео.

Если вам удалось отрегулировать карбюратор, не разбирая корпус бензопилы, и симптомы неисправностей пропали – продолжайте работать дальше. Если нет – придется снять верхнюю крышку инструмента и демонтировать карбюратор.

Внутри крышки находится воздушный фильтр. Как правило, это кусок поролона или подобного ему материала. Старайтесь не засорить и не намочить фильтр. После чего аккуратно отсоедините топливопровод и тросик акселератора от карбюратора.

На иллюстрации они показаны стрелками.

Следите за тем, чтобы топливо не попало внутрь корпуса. Постарайтесь уловить остатки бензина из шланга с помощью чистой хлопковой ветоши. Затем необходимо извлечь карбюратор из корпуса, и уложить на чистую поверхность для разборки и промывки.

Постарайтесь запомнить (а лучше измерить и зафиксировать на бумаге) положение установочных винтов. В противном случае, регулировка карбюратора бензопилы после сборки, будет затруднена из-за рассогласования всех установок.

После окончания работ проверьте, не осталось ли на сборочном столе «лишних» деталей, и не оставлен ли внутри корпуса инструмент.

Остались вопросы, смотрите видео: как отрегулировать карбюратор бензопилы Штиль.

Особенности запуска китайских бензопил на примере бензопилы Hunter. Подробный рассказ и демонстрация ремонта карбюратора, а так же его регулировка.

Карбюратор бензопилы – это часть двигателя, предназначением которой является смешивание в определенных пропорциях горючего и кислорода с последующей подачей полученной смеси в двигатель.

Cодержание

В результате нарушения работы этой детали бензопила значительно потеряет производительность и даже может полностью выйти из строя. Если обнаружена хоть малейшая погрешность в работе мотора, то скорее всего нужно отрегулировать карбюратор бензопилы.

Также большое значение имеет обкатка нового инструмента. Несоблюдение условий обкатки может снизить рабочий ресурс устройства, а в некоторых случаях, привести к заклиниванию двигателя.

Страница 29: Точная настройка, условия, винт низкой скорости вращения l, точная регулировка скорости холостого хода t, винт низкой скорости n, обслуживание, винт низкой скорости

Предупреждение! Текст в этом документе был распознан автоматически. Вы можете использовать режим для просмотра исходной страницы “оригинал”,

Работа, пресет,

ПРЕДУПРЕЖДЕНИЕ! Не начинайте пыль без складывания крышка пилы, цепь и крышка сцепления (цепные тормоза). В противном случае это может Есть качели сцепления приведет к серьезным травмам.

Карбюратор регулирует частоту вращения двигателя с

Корпус дроссельной заслонки. Воздух образуется в карбюраторетопливная смесь, состав которой можно регулировать. Для максимизировать производительность пилы

Карбюратор должен быть правильно отрегулирован.

Регулировка карбона означает регулировку двигателя

Работать в определенных условиях, таких как климат, высота над уровнем моря

Уровень моря, бензин и масло, используемые в топливной смеси для двухтактных двигателей

Есть три карбюратора

Возможные области коррекция:

L = низкоскоростная струя.H = высокоскоростная струя.

T = винт регулировки холостого хода ход дроссельной заслонки.

Качество воздуха важно

Нагревательная смесь в зависимости от регулируемого воздушного потока дроссель, регулируемый поворотом винтов

Подача топлива L и H. Поверните их по часовой стрелке

(шнек), качество рабочей смеси (воздух /

Топлива) позже (меньше топлива) и если вы их вернете

Против часовой стрелки (откручиваем) качество рабочей смеси

Обогащенный (больше топлива). Истощение рабочей смеси дает

Увеличение оборотов двигателя, а обогащение. уменьшение.

Винт T регулирует скорость холостого хода. Регулировка положения

Дроссель это увеличивает или уменьшает запас

Воздушная, столовая или обогащающая рабочая смесь. Поверните винт T по часовой стрелке увеличивает скорость холостого хода, повернуть против часовой стрелки по часовой стрелке уменьшает скорость холостого хода.

Установите основные параметры и запустите

Основная регулировка карбюратора производится на заводе.Производитель во время испытания бензопилой.Ниже приведены основные настройка: H = 1 оборот, соответственно L = 1 оборот.

Обеспечить правильную смазку механизмов двигателя (во время

Время работы) карбюратора в первые 3,4 часа работы

Следует отрегулировать до более богатой рабочей смеси. Для Для обеспечения этого режима необходимо отрегулировать винт N

Максимальная скорость 6. 700 об / мин ниже рекомендуемой в максимальном режиме (полный газ без нагрузки). Если вы не можете проверить скорость с тахометром, то винт регулирование H должно быть возвращено для обогащения работников

Смесь относительно установленной предыдущей позиции.

Не превышайте рекомендуемые максимальные скорости. Это приводит к перегреву и повреждению двигателя пилы.

После “Бег” бензопилы должны быть аккуратными

Тонкая коррекция должна

В исполнении специалиста. Вам нужно сначала настроить

Сопло L, затем винт холостого хода T, а затем сопло H.

Обороты двигателя:

Максимальная скорость холостого хода

Очистите воздух перед регулировкой карбюратора

Отфильтруйте и установите головку цилиндров. Регулирование углерода с

Грязный воздушный фильтр вызовет после Очистка рабочей смеси будет исчерпана. Это может привести к серьезное повреждение двигателя.

Аккуратно вращайте форсунки L и H по часовой стрелке до тех пор

Потерпеть поражение. Теперь поверните их на один оборот против часовой стрелки стрелы. Теперь карбюратор установлен на H = 1 и L = 1.

Теперь запустите пилу в соответствии с инструкциями по запуску.

И дайте ему прогреться в течение 10 минут.

Цепь останавливается, затем поворачивая винт T против часовой стрелки, вам нужно заполнить его Стоп.

Положите бензопилу на ровную поверхность с помощью пилы

Лезвие от вас, чтобы пила и цепь не коснулся поверхности или каких-либо предметов.

Регулировочный винт низкой скорости

Холостой ход

L по часовой стрелке или

Соответственно против часовой стрелки стрелы. Когда

Скорость холостого хода

Вращение против часовой стрелки стрелы. НОТА! Если

Цепь холостого хода, поверните винт холостого хода

Против часовой стрелки, пока пила не остановится.

Точная скорость холостого хода T

Отрегулируйте скорость холостого хода с помощью винта Т. Затем поверните его против часовой стрелки, пока цепь не остановится. В чтобы отрегулировать, сначала поверните винт T по часовой стрелке

Стрелка, прежде чем начать вращение пильной цепи. Когда правильно режим холостого хода регулируется, двигатель начинает работать

Плавно из любой позиции. Также должно быть понятно пороговое значение оборотов в начале вращения цепи.

Если на холостом ходу. нет регулируется до остановки цепи Свяжитесь с вашим дилером. Нет используйте бензопилу, пока не станет правильно настроен или отремонтирован.

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:

• плохая работы свечи зажигания;
• потеря компрессии из-за критического износа поршневой системы;
• плохое топливо;
• плохая работа карбюратора, не связанная с регулировкой;
• забитые парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

1. Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
2. Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
3. Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.

1. Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
2. Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.

Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Не всегда стоит это делать по следующим причинам:

1. При сильной закрутке острый конец винта может разрушить жиклер из рыхлой порошковой бронзы у дешевых бензопил, а это поломка.
2. 1,45-1,5 оборота от «до конца» могут не соответствовать старому положению винтов, при которых бензопила все-таки работала до последнего, и реальным заводским настройкам.

Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем видео:
