Отопление каркасного дома своими руками (схемы, фото, видео)

Схема разводки отопления в частном доме

При планировании отопления в частном доме нужно учесть все возможные факторы, чтобы ничего не упустить. Существует не много схем , но каждая очень сильно отличается друг от друга.

По различию работы отопление бывает двух видов:

1. Естественное течение теплоносителя.
2. С циркуляцией, то есть насосом.

А разводка труб бывает однотрубная или двухтрубная, выбор которых зависит от помещения, от количеств комнат.

Рассмотрим два вида отопления, первое из которых естественное течение теплоносителя.

Циркуляция воды происходит за счет того, что вода, выходящая из котла, является горячей и имеет меньшую плотность и вес, вытесняется холодной водой, у которой плотность и вес больше, при встрече вод возникает не сильное давление, которое и способствует естественное течению воды по трубам.

Второй вид отопления — это с насосом, то есть принудительная циркуляция. Движение воды зависит от работы насоса, диаметр трубы уже может быть небольшим, и есть выбор установки труб, так как уклоны здесь хоть и нужны, но совсем небольшие, по сравнению с первой схемой отопления.

Сделать отопление в частном доме можно однотрубной системой или двухтрубной, у каждого вида есть свои плюсы и минусы, а также разновидность в использовании.

Однотрубная

Однотрубная система или как еще ее называют «Ленинградка» – это когда подача горячей воды и отвода холодной воды происходит в одной трубе. Главное преимущество такой системы является – меньшая длина трубы.

Положительное от этой системы то, что простой монтаж и достаточно быстрый, меньшая затрата на трубы и все составляющие, и протекает такое отопление гораздо меньше.

Как и в любом деле есть свои минусы

Основной, наверное, самый главный минус это уменьшение температуры воды, которая проходит через все батареи, поэтому в такой системе часто ставят больше батарей, но важно, что батарей вешать много нельзя, так как вода будет быстро остывать, и тепло радиаторы отопления отдавать не будут

Есть еще один минус, это когда отключаешь одну часть отопления, то во второй части отопления начинает расти температура.

Однотрубную систему не применяют с вертикальной нижней разводкой, так как длина труб будет достигать такой длины, как и у двухтрубной системы, и закрывает все свои плюсы, а минусы такой системы никуда не денутся.

Подключение однотрубной системы происходит через байпас. Байпас – это резервный путь, при котором можно отключить одну ветвь отопления, если произойдет какая – то непредвиденная ситуация, и в тот же момент остаться с отоплением в другой ветви.

При установке батареи, можно не устанавливать краны, но если с ней что – то случиться, и понадобиться ремонт, то придется сливать воду со всей части данной ветви.

Самым практичным вариантом установки батареи – это взять стальную трубу, диаметров около 2 дюймов, тогда можно ее устанавливать без кранов и фитингов, так как труба в меньшей вероятности сможет, когда либо, дать протечку.

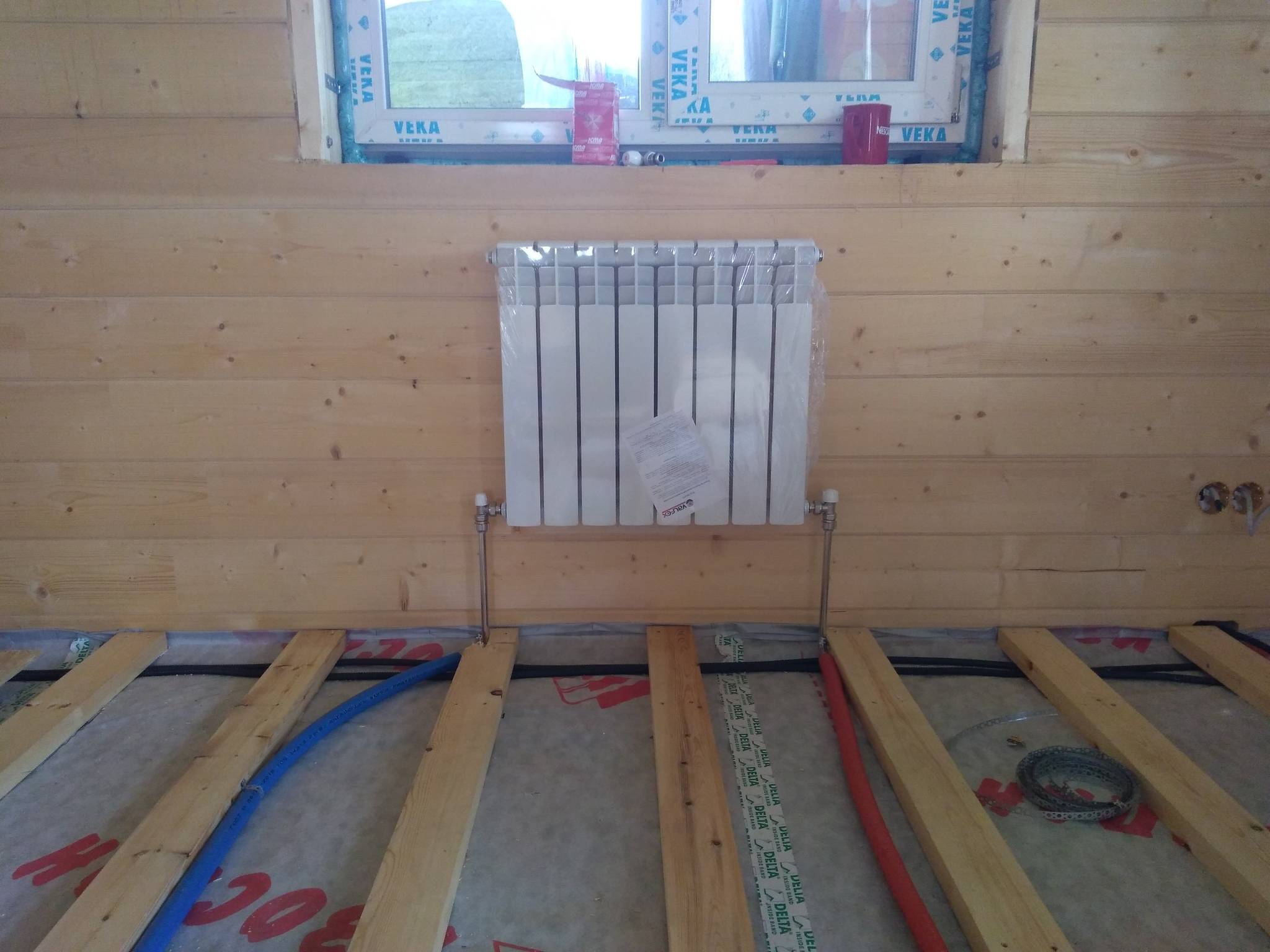

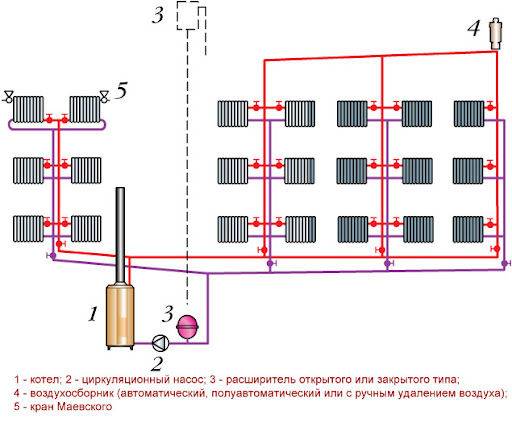

Двухтрубная

Двухтрубная система отопления состоит из двух труб, верхняя и нижняя, в которой в одной трубе находится горячая вода, а в другой холодная.

• температура воды одинаковая;
• при случае отключения одной или более батарей, температура в других будет неизменна,
• в одном контуре можно повесить сколько угодно батарей, которые зависят только от пропускной системы труб.

Есть и минусы – при монтаже, понадобиться больше труб. Поэтому будет больше денежная затрата на материал, и не все хотят видеть в своем интерьере две трубы.

Количество дополнительных запчастей, таких как фитинги и краны, почти ровное количество с однотрубной системой.

Двухтрубная система отопления делится еще на два вида:

• попутная;
• тупиковая.

Это зависит от движения горячей и холодной воды.

В попутном виде отопления две воды двигаются в одном направлении. А в тупиковом виде отопления, движение вод встречное, поэтому батареи, установленные рядом с котлом, нагреваются быстрее.

Вертикальная

Лучевая разводка является самым популярным видом в домах, с большим количеством батарей. Для нее необходимо на каждом этаже дома сделать распределительный коллектор, от которого раскиданы индивидуальные ветви на каждую батарею. Данный узел подключается к вертикальному стояку, который проходит через все этажи к котлу. Это способ самый дорогой.

Горизонтальная

Горизонтальная прокладка труб является одной из популярных схем. Диаметр трубы небольшой, магистрали прячут под полом, давление, которое создает насос, позволяет сделать несколько тупиковых ветвей.

Принцип работы газового котла настенного типа

Установка и подключение отопительного прибора зависят от его типа. Поэтому нужно точно понимать, как работает устройство и с какой из его разновидностей предстоит иметь дело.

Любой газовый котел настенного типа представляет собой компактное устройство, максимальная мощность которого ограничена 42 кВт.

К основным элементам системы относят:

1. Газовую горелку. Подает газ в камеру, где происходит процесс горения. При помощи форсунок топливо распределяется максимально равномерно. Современные модулированные горелки могут поддерживать заданную температуру и регулировать силу пламени.
2. Теплообменник, по которому движется теплоноситель. Лучший КПД у медного устройства. В конденсационных котлах таких элементов может быть два.
3. Расширительный бак. Предназначен для компенсации избытка воды, появляющегося в результате нагрева.
4. Циркуляционный насос. У мощных моделей может быть два таких элемента.
5. Автоматику котла или систему устройств, задача которых состоит в поддержании заданной температуры в отапливаемом помещении. Может включать в себя приборы, работающие от электроэнергии или энергонезависимые.
6. Устройства, контролирующие и регулирующие работу котла.
7. Вентилятор. Используется только в турбированных моделях.
8. Систему безопасности. Прекращает работу котла при возникновении опасных ситуаций.

Современные модели дополнительно оснащаются системами самодиагностики, которые способны определить порядка 90% неисправностей котла. На дисплей выводится номер диагностированной поломки, которая оперативно исправляется мастером из сервиса.

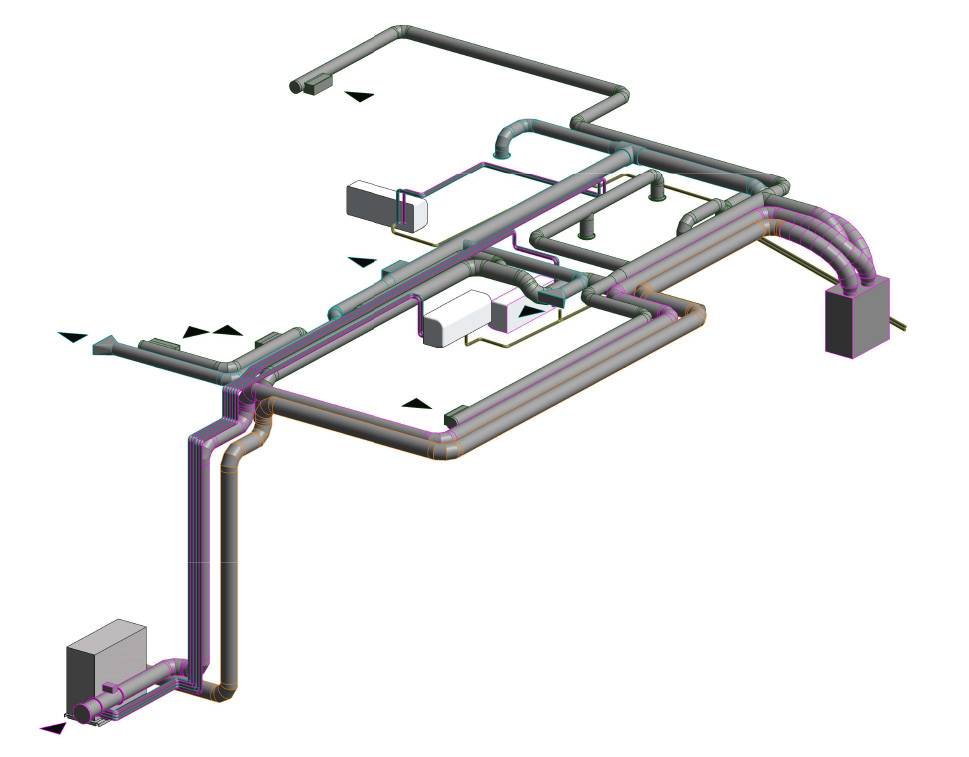

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

• площадь помещения;
• наличие теплопотерь (пол, потолки, стены, окна);
• мощность теплогенератора, который необходим для прогрева пространства;
• скорость подачи теплого воздуха;
• диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

• воздуховод нужной длины и диаметра;
• теплогенератор;
• решетки декоративные, которые крепятся на концах воздуховода;
• фильтра воздушные;
• вентиляторы;
• крепежные элементы;
• инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

1. Монтаж теплогенератора в отдельном помещении.
2. Прорезают отверстия для воздуховодов в стенах.
3. Соединяют все элементы, согласно выбранному проекту.
4. Располагают вентилятор под теплогенератором.
5. Крепят декоративные элементы.
6. Проводят диагностика всех соединений и запускается оборудование.

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

• теплоизолирующий корпус;
• абсорбирующий экран черного цвета;
• радиатор;
• стекло или поликарбонат;
• вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

1. ДСП, фанера или бруски для внешнего корпуса.
2. Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
3. Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
4. Крышка делается из стекла или поликарбоната.
5. Для теплоизоляции, корпус обклеивается пенополистиролом.
6. Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

• устанавливают печь длительного горения;
• проектируют расположение воздуховодов;
• их крепят к печке и монтируют по дому;
• внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
• проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

• спроектировать расположение воздуховодов;
• присоединить их к булерьяну;
• скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

Теплый пол

Набирает большую популярность обогрев частного дома теплым полом. Удобно и достаточно красиво, когда дома тепло, а батарей и труб не видно вовсе, они не мешают к любой стене поставить мебель. При том, что у вас дом маленькой площади, можно сделать одну трубу, которая будет помещена в стяжку пола, а для больше площади одна труба не подойдет, так как одна труба не сможет обогреть большую площадь, и обогрев будет не равномерный.

Чтобы подключить много труб в теплый пол, нужно использовать распределительный коллектор. Для возможности регулирования температуры в коллектор ставят смесительный узел. Так как для отопления батарей нужна вода горячее, чем для теплого пола. Для первого температура около 80 градусов, для второго около 40 градусов.

В каждом доме важно иметь отопление, чтобы было тепло, когда возвращаешься в него с мороза. Отапливаться можно как теплым полом, так и с помощью радиаторов

Чем меньше площадь дома, тем будет быстрее и дешевле сделать отопление, а какое вы видите его у себя, решать только вам.

Стоит ли выбирать каркасный дом для проживания зимой

Достоинством каркасных строений являются высокие энергосберегающие качества стен. Каркас дома изготавливается из деревянных или металлических стоек и балок, а затем утепляется эффективным материалом. Тепло в каркасном доме сохраняется благодаря особому многослойному устройству стен, которые состоят из слоев:

1. Внешняя отделка – это может быть дерево, имитация бруса, кирпич, сайдинг, фиброцементные панели и другие материалы.
2. Пленка для гидро- и ветроизоляции стен.
3. Прочная, придающая жесткость конструкции, обшивка.
4. Каркас из деревянного бруса, доски или металлических балок, заполненный утеплителем.
5. Пароизоляционная пленка.
6. Листовой гипсокартон для внутренней отделки дома.

Полезное: Как дешево построить дом своими руками

Толщина стен в таком доме составляет порядка 250 мм, этого достаточно для комфортного проживания при температуре минус 25-30 градусов. В районах с более холодным климатом можно добавить еще несколько слоев утеплителя, увеличив толщину стен, не более чем до 400 мм. Указанные параметры стен быстровозводимого дома обеспечивают такие же теплоизоляционные свойства, как кирпичная стена толщиной 2 метра. Впечатляющие цифры!

Нестандартные системы

Сегодня рынок предлагает ряд решений, позволяющих сделать обогрев дома из СИП панелей еще более оптимальным и экономичным. К самым заметным и серийно применяемым системам относятся:

• солнечные коллекторы;
• вакуумные радиаторы.

Рассмотрим общие принципы работы и выгоду для владельцев подробнее.

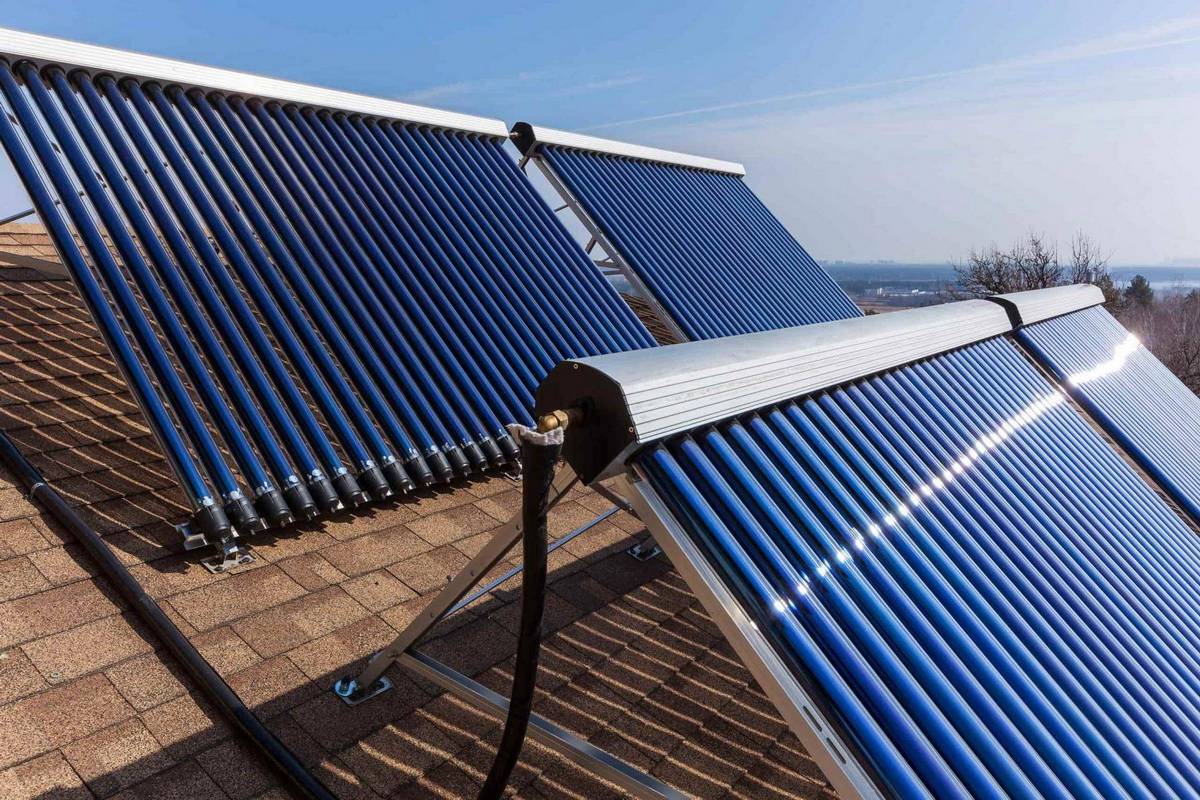

Солнечные коллекторы нагревают воду в собственном контуре, которая может использоваться для вторичного нагрева. Располагая в доме гидроаккумулятор отопления, поступают следующим образом:

• контур теплообменника подключают весной и осенью к солнечным коллекторам;
• зимой гидроаккумулятор отопления нагревается газовым, жидкостным или котлом на твердом топливе.

В результате применения солнечного коллектора есть возможность экономить много топлива, так как основная система отопления будет запускаться гораздо позже, а отключаться — раньше. Одновременно, солнечный коллектор может использоваться как источник вторичного нагрева для систем водоподготовки.

Вакуумные радиаторы выглядят точно так же, как привычные алюминиевые или биметаллические. Однако внутри них — только тонкая трубка, по которой проходит теплоноситель. Из остальной полости радиатора частично откачан воздух и залито небольшое количество состава с температурой испарения в 30 градусов. Происходит следующее:

• при проходе теплоносителя внутренняя жидкость испаряется, заполняет пространство радиатора;
• поверхность нагрета по всей площади, что увеличивает качество отопления.

В результате установки вакуумных радиаторов можно значительно уменьшить количество теплоносителя, если используется обогрев, построенный на классических схемах. Опыт использования таких нагревательных приборов показывает, что они позволяют снижать уровень расходов на закупку топлива до 25-35%, при этом улучшая показатели скорости прогрева помещений до 60%. Также, вакуумные радиаторы позволяют сделать электрический обогрев, который будет отличаться хорошими показателями экономичности.

Особенности каркасников

Перед тем, как рассматривать варианты, необходимо выявить основные особенности, связанные именно с данным типом строения. Что такое каркасник? Это дом, выполненный по, так называемой, канадской технологии. Популярность на территории СНГ вызвана несколькими факторами:

• Похожие климатические условия Канады с Россией, Беларусью и ближними странами
• Низкая стоимость постройки, которая экономичнее, нежели традиционные методы возведения
• Высокая скорость работы. Так, например, хорошие фирмы могут построить такое жилище в течении месяца
• Довольно хорошая комплектация стен и перекрытий, удерживающих тепло внутри помещения
• Технологичность вкупе с долговечностью. Расчетный срок подобных строений может достигать 100 лет
• Возможность свободной планировки, позволяющей владельцам на этапе проектирования выбрать количество комнат и их размер

Именно последний фактор не позволяет давать каких-то точных рецептов по отоплению. Ведь различная площадь требует различного подхода к обогреву воздуха. Но основные метод остаются теми же. К ним и переходим.

Возможна ли самостоятельная установка?

Своими руками можно провести монтаж настенного газового котла самых простых модификаций. Таких например, как одноконтурные приборы с камерой сгорания открытого типа.

Для их установки потребуется подключить отопительную систему, подвести газ и организовать дымоотвод. Впрочем, некоторые производители котлов в технической документации к своей продукции указывают, что установка должна проводиться только специалистами.

В этом случае самостоятельный монтаж даже самых простых моделей запрещен. Таким образом, если планируется, что оборудование будет устанавливаться самостоятельно, перед его покупкой следует убедиться, что производитель это разрешает.

Проверку правильности произведенного монтажа и подключение устройства к газовой магистрали должен проводить только специалист со специальным допуском.

Помимо этого представитель газовой службы должен выдать и разрешение на эксплуатацию установленного оборудования. Без этого владельца самостоятельно установленного и запущенного прибора ждут серьезные штрафы.

Таким образом, без приглашения специалистов можно провести только подключение устройства к системе отопления и к водопроводу. Причем желательно делать это лишь при наличии определенного опыта.

Выбор утеплителя для каркасного дома и его монтаж

К выбору материалов для строительства дома следует подойти с тщательностью, необходимо особое внимание обратить на утеплитель. В частности, кроме основной функции теплозащиты, он должен обладать такими свойствами, как огнеупорность, влагостойкость, экологичность, высокая шумоизоляция и длительный срок эксплуатации

Теплоизоляционный материал должен идеально сочетаться с основой каркаса.

Обзор материалов

Всем этим требованиям полностью отвечает минеральная вата, она и является одним из самых популярных и экономичных утеплителей для теплого каркасного дома. При утеплении дома изнутри минеральной ватой можно одновременно решить проблему шумоизоляции.

В качестве утеплителя используют несколько видов минеральной ваты:

• стекловата;
• шлаковата;
• каменная или базальтовая вата.

Каждый из этих материалов обладает различными свойствами, а также имеет свои плюсы и минусы.

Стекловата – экономичный, очень крепкий и эластичный материал, получаемый из отходов стекольного производства. Один из самых старейших видов утеплителя. Обладает высокой теплопроводностью, паропроницаемостью, стойкостью к паразитам и большим коэффициентом шумопоглощения. Выдерживает температуру до плюс 500 и до минус 60 градусов.

Одним из главных минусов в работе со стекловатой является то, что она достаточно хрупкая, представляет опасность для глаз и слизистой строителей, требует особой осторожности и использования защитных средств при монтаже. Шлаковата – в качестве сырья для этого материала выступает доменный шлак, переработанный в микроволокна

Плюсом использования шлаковаты в качестве утеплителя является её высокая теплоэффективность

Шлаковата – в качестве сырья для этого материала выступает доменный шлак, переработанный в микроволокна. Плюсом использования шлаковаты в качестве утеплителя является её высокая теплоэффективность.

Шлаковата устойчива к воздействию паразитов и не горит. Материал отличается повышенной хрупкостью и требует применения средств защиты для дыхания, зрения и кожи во время работы. Легко впитывает воду, поэтому нуждается в хорошей гидроизоляции. Может иметь в своем составе небольшое количество фенолформальдегида.

Базальтовая вата – её волокна экологически чистые и не отличаются ломкостью, поэтому не опасны для строителей. Выдерживает диапазон температур от плюс 1000 до минус 190 градусов, не горит, а только лишь плавится при высоких температурах. Не впитывает воду, хорошо пропускает пар, обладает отличной теплопроводностью. Выпускается в рулонах, легко режется и укладывается. Но стоит дороже, чем вышеперечисленные виды ваты.

Полезное: МДФ панели для отделки стен

Для наружного утепления специалисты рекомендуют использовать стекловату или базальтовую вату, а для внутреннего, кроме предыдущих двух видов утеплителя, – шлаковату.

Существуют и другие виды утеплителей: пенопласт, пеноплэкс, керамзит, опилки. Однако они существенно уступают минеральной вате по экономичности, долговечности и теплопроводности. А зачастую и стоят на порядок дороже.

Технология утепления

Одно из требований в работе с минеральной ватой – относительная влажность воздуха не больше 85% при температуре не выше +30 °С и не ниже – 10 °С. Обязательное условие сохранения тепла в доме – правильная укладка утеплителя, он должен плотно лежать, но при этом нельзя допускать жесткого вдавливания материала между стойками каркаса.

Необходимо использовать ветрозащитные и пароизоляционные пленки и сделать хорошую гидроизоляцию с помощью гидрофизаторов. По желанию заказчика и для большей теплоизоляции возможно увеличение слоев ваты.

Печное отопление с теплоносителем

Очень удачной вариацией традиционного печного отопления считается система с водяным контуром. Она успешно сочетает в себе достоинства водяного и печного отопления, что позволяет ей равномерно и рационально распределять тепло по помещению. При этом такая система способна обогревать одновременно несколько комнат.

Устройство печи с водяным котлом

Печь, использующаяся в такой системе, работает по типу твердотопливного котла. Однако в отличие от него она нагревает не только теплоноситель, но и собственные стенки и дымовые каналы, которые так же участвуют в обогреве помещения. Таким образом печное отопление с водяным контуром обеспечивает передачу тепла к радиаторам только в процессе топки. Однако разогретая поверхность печи излучает тепло до полного остывания.

Схема работы печного отопления с водяным контуром — простая однотрубная система

Регистр: назначение и устройство

Основное конструктивное отличие печи для отопления с теплоносителем – наличие так называемого регистра или теплообменника или змеевика. Так называют деталь, установленную в топливнике, по которой циркулирует теплоноситель. Именно к ней подключается традиционная система водяного отопления.

Конструкция детали может быть самой разнообразной, главное, чтобы она обеспечивала максимальную из всех возможных температур находящегося в ней теплоносителя и не препятствовала постоянной и равномерной его циркуляции.

Отопление каркасного дома электричеством

Электрическое отопление каркасного дома используют в регионах с разным климатом. Оно очень удобное, относительно недорогое в монтаже и простое в эксплуатации. Высокую стоимость электричества можно снизить за счет установки экономичных обогревателей нового поколения.

Для электрического отопления используют разное оборудование:

• теплый пол;
• конвекторы;
• масляные радиаторы;
• тепловентиляторы;
• инфракрасные обогреватели;

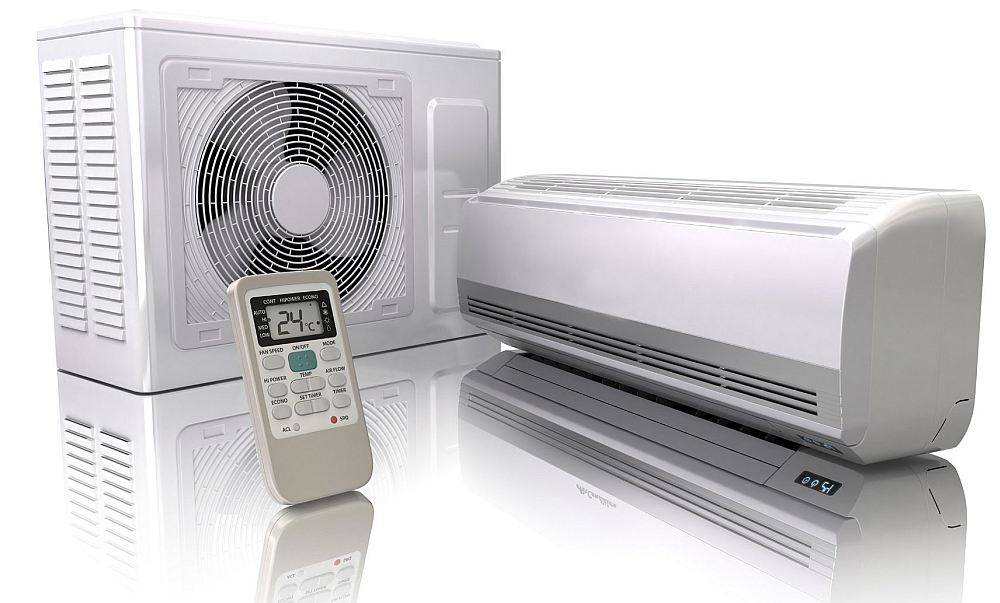

• кондиционер и другие.

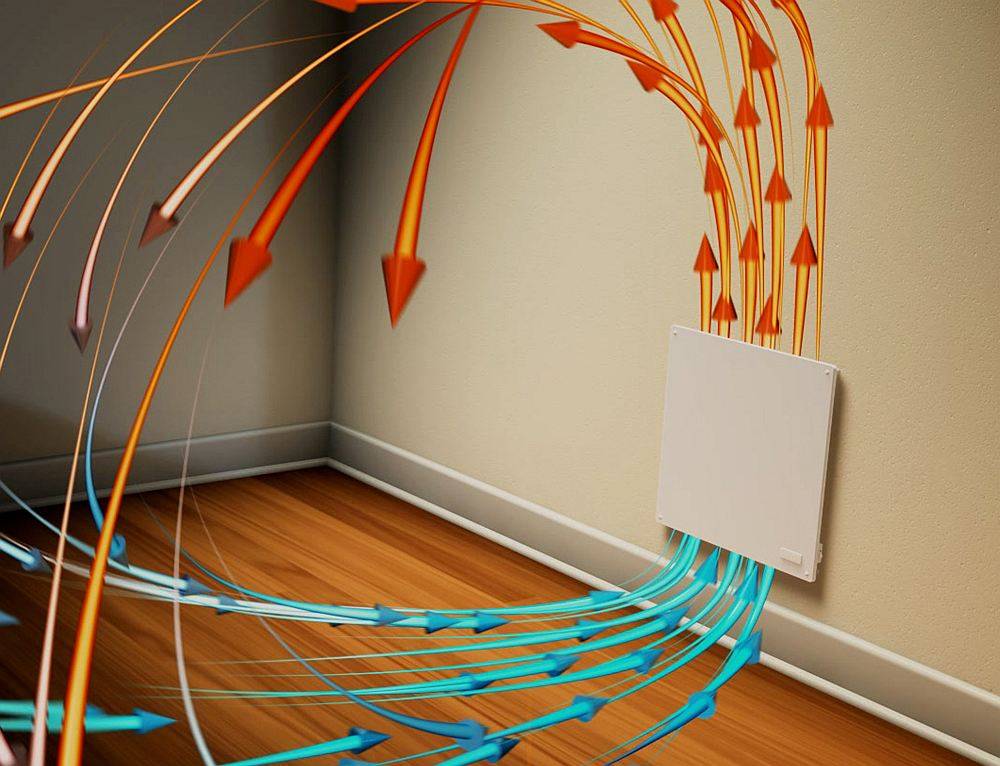

Конвекторные обогреватели

Конвектор – самый популярный прибор для электрического отопления каркасного дома. Принцип его работы заключается в обогреве воздуха. Холодный воздух попадает в конвектор снизу, нагревается и покидает его, устремляясь вверх. Затем воздух начинает циркулировать по помещению, поднимаясь вверх в соответствии с законами физики, а вниз опускается холодный воздух.

Простота этой системы заключается в том, что воздух движется естественным путем, параллельно прогревая помещение. Это позволяет без проблем отапливать даже большие по площади и объему комнаты. Считается, что КПД отопления с использованием конвекторов достигает 90%.

Но у этого способа обогрева есть и существенный минус – расходы электричества очень высокие, то есть, вариант нельзя назвать экономичным. Но сегодня можно встретить в продаже более новые конвекторы, в которых регулируется температура, повышена теплоотдача, что позволяет уменьшить расходы на отопление. Преимущество этих приборов в том, что их можно устанавливать самостоятельно.

Отопление тепловентиляторами

Тепловентиляторы схожи по принципу работы с конвекторами, но в отличие от них, имеют систему принудительной циркуляции воздуха. За счет этого теплообмен в воздушных массах осуществляется быстрее, а дом прогревается за значительно меньший промежуток времени.

Но при работе тепловентилятора стоит сильный шум, да и затраты на такое отопление будут высокими. Из-за этих недостатков тепловентиляторы не пользуются высоким спросом у владельцев каркасных домов. Этот вариант подходит только для быстрого прогрева помещения в экстренных случаях, а не для постоянного пользования.

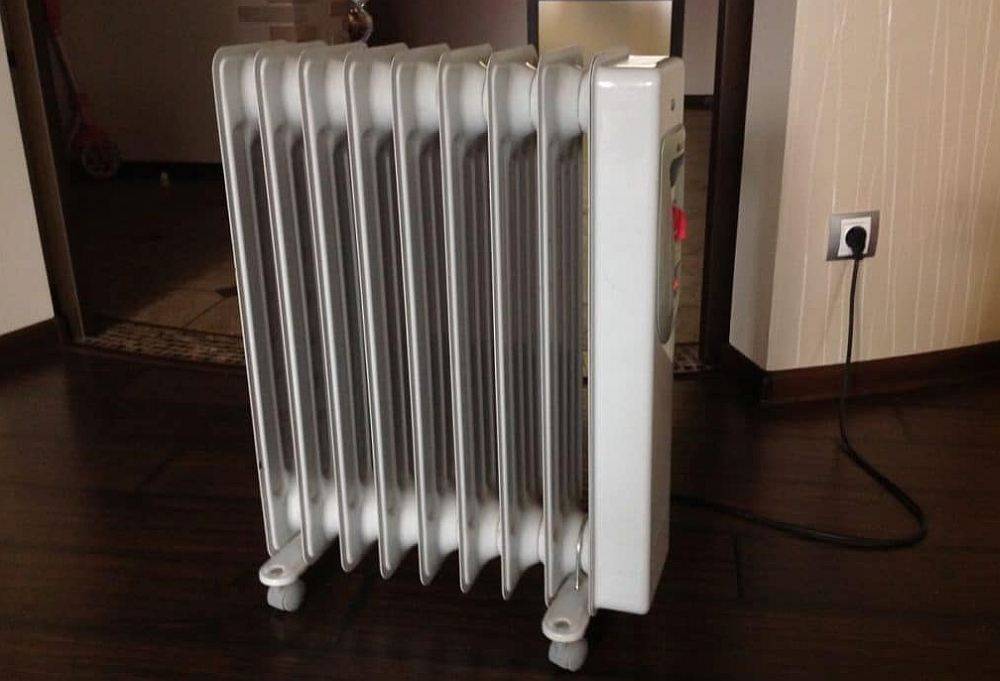

Масляные радиаторы

У масляных радиаторов аналогичный принцип работы, как и у конвекторов, – они подогревают воздух только вблизи себя. С их помощью нельзя обогревать большую площадь из-за отсутствия циркуляции воздуха. Поэтому, если в комнате стоит радиатор, тепло только возле него, а в остальных местах помещения прохладно.

Хоть это и экономичный вариант частичного отопления каркасного дома, он не может использовать для всех помещений. Современные радиаторы оборудованы более продвинутыми аккумуляторами, в которых можно регулировать уровень обогрева. Эти аккумуляторы содержат масло, сохраняющее тепло от электрической спирали и постепенно отдающее его воздуху. Но точной регулировки температуры воздуха добиться на данный момент невозможно.

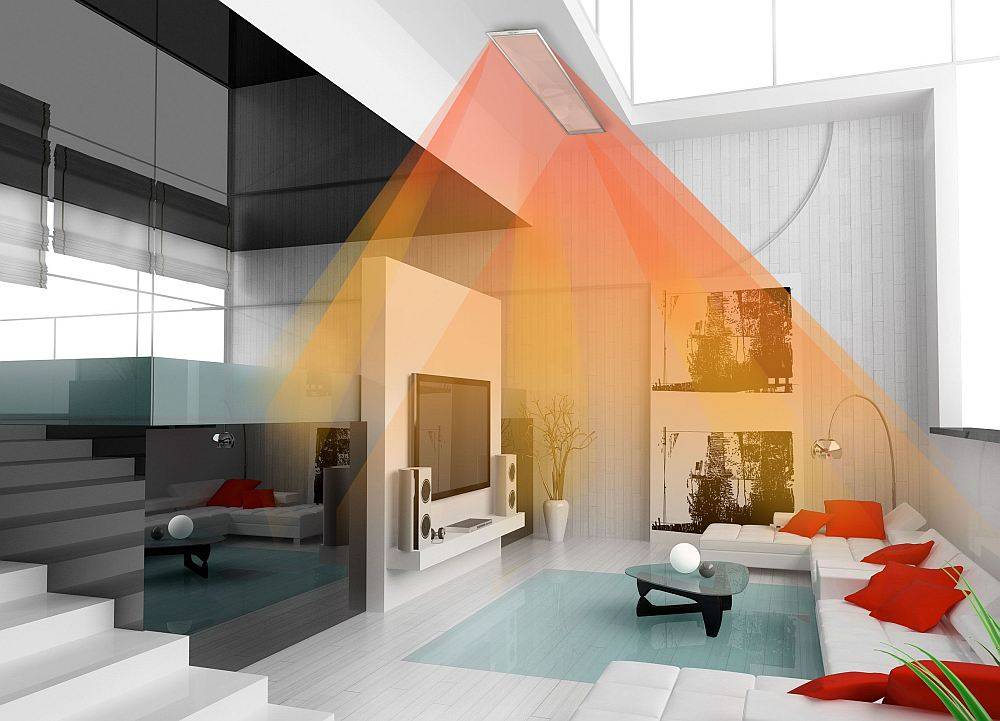

Инфракрасные обогреватели

Еще один современный обогревательный прибор, который применяют в отоплении каркасных домов – инфракрасный излучатель, работающий от электричества. Преимущество в том, что он нагревает предметы, а не воздух.

Практически мгновенно нагретые стены, мебель, плитка, пол в зоне действия начинают также отдавать свое тепло зданию. Благодаря инфракрасным обогревателям можно получить нужную температуру в доме быстро и без сухого воздуха, что очень удобно.

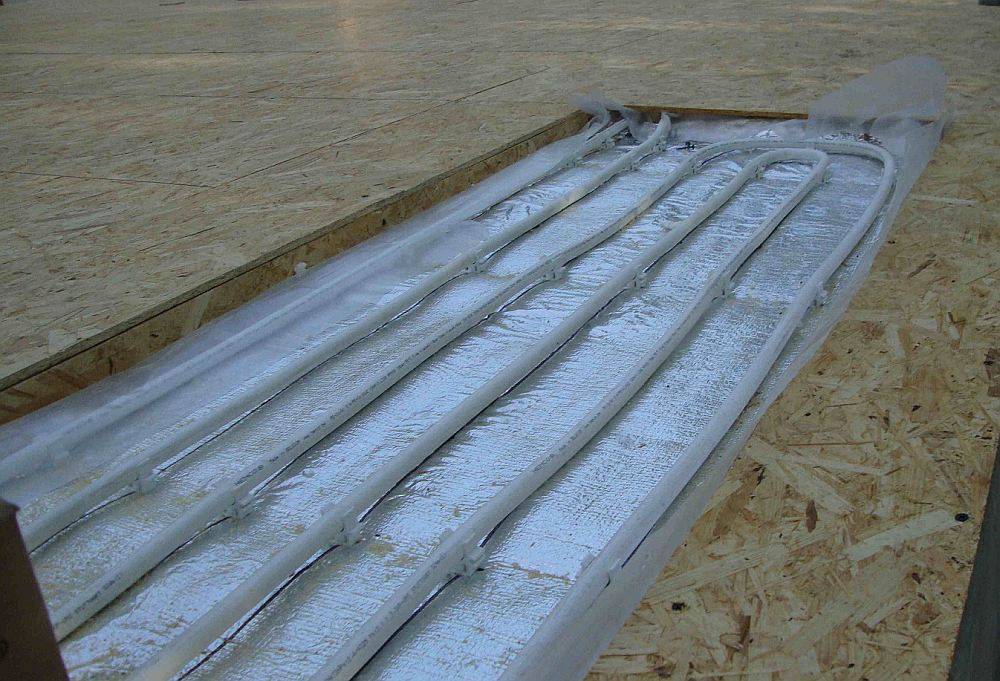

Теплые полы в каркасном доме

Теплые полы делают как в уже готовом доме, так и на этапе строительства. Сейчас это очень популярный вариант отопления, чему есть причины.

1. Во-первых, теплые полы можно расположить зонами (например, в кухне, ванной, в открытой части спальни, на балконе, в зоне отдыха в гостиной).
2. Во-вторых, это очень экономичный вариант обогрева дома весной и осенью, при котором наблюдается максимально идеальная циркуляция теплого воздуха в помещении.

Благодаря тому, что основой каркасного дома служит дерево, хорошо сохраняющее тепло, а стены хорошо утеплены, только теплыми полами можно отапливать жилые дома в южных регионах.

Кондиционер как способ отопления

Еще один электроприбор, при помощи которого можно обогревать каркасное здание – кондиционер. В межсезонье он способен не только охлаждать температуру воздуха, но и делать ее выше. Это способ быстрого подогрева помещения без серьезных трат энергии.

В отличие от вентилятора, новые кондиционеры почти не шумят, а вот старые работают довольно громко. Недостаток кондиционеров в том, что их нельзя использовать при отрицательных значения температуры. А вот в межсезонье это неплохой способ создать в доме комфортную температуру.

Монтаж теплого пола

Перед началом монтажа данной системы необходимо приобрести некоторые монтажные материалы: датчики, фитинги, трубы. Последовательность действий будет выглядеть следующим образом.

На черновой пол (из OSB 18,3 мм) стелется недорогая пароизоляционная пленка. Крепление пленки к полу осуществляется при помощи степлера, а стыки проклеиваются скотчем.

Функции пароизоляционной пленки – создание замкнутого контура совместно с пароизоляцией стен и потолков, защита полового перекрытия и утеплителя от просачивания цементного раствора при заливке стяжки.

На пленку производится укладка дорожной сетки, имеющей параметры 200 х 200 х 4 мм. В дальнейшем на эту сетку будут монтироваться трубы теплого пола.

Крепление сетки к черновому полу осуществляется при помощи саморезов и кусочков перфоленты. Тот факт, что дорожная сетка не погружается в середину стяжки, несколько снижает ее армирующие свойства.

Однако для эксплуатационных условий обыкновенного жилого дома этого будет достаточно.

На следующем этапе производится раскладка трубы согласно предварительной схемы или проектного решения. Трубы укладываются в форме улитки и прихватываются к полу за счет обыкновенных электротехнических хомутов.

Схема укладки тёплого пола в каркасном доме. Нажмите для увеличения.

Далее производится монтаж этажного коллектора и сбор общей системы при помощи фитингов.

Перед заливкой стяжки производится установка маяков (при необходимости) и приготовление пескоцементной стяжки. Для перемешивания раствора можно использовать бетономешалку либо лопату. В процессе перемешивания нужно обязательно добавить в стяжку щебень.

После заливки стяжки можно не накрывать поверхность полиэтиленовой пленкой. Достаточно просто закрыть все окна и двери до полного застывания. Завершается этап заливки стяжки удалением маяков и затиркой свежим раствором.

При установке коллекторов, производимой на каждом этапе, важно помнить про необходимость монтажа специальных балансировочных клапанов. Данные клапаны осуществляют регулирование потока теплоносителя в зависимости от температурного графика в каждой петле

Отопление каркасных (и не только) домов с использованием теплого пола наиболее эффективно при качественном устройстве тепловой изоляции всех поверхностей, которую довольно просто выполнить своими руками.
