Особенности конструкции и виды патронов для перфоратора

Замена кнопки и щёток

За время эксплуатации качественного перфоратора кнопку, возможно, придётся менять не один раз. Оптимально, если вы приобретёте кнопку заранее под конкретную модель. Если нужно снять неисправную часть для образца, набросайте на бумаге схему подключения с указанием цветовой маркировки проводов. Часть кнопок имеет винтовые зажимы и для их откручивания понадобится узкая шлицевая отвёртка. Некоторые кнопки снабжаются зажимами пружинного типа, чтобы их разжать, нужно загнать шило в отверстие рядом с вводом провода. Достаточно редко встречаются одноразовые пружинные зажимы, провода от которых не отсоединяются. Жилы от старой кнопки придётся обрезать, зачистить и залудить, а затем подключить к новой кнопке в соответствии со схемой подключения.

Щётки в перфораторе поменять достаточно легко, каналы для них в некоторых моделях выведены наружу и закрыты пробками для доступа без разборки инструмента. В ином случае придётся лишь снять корпус электромоторной части инструмента и внимательно осмотреть коллекторный узел. Посадочные места щёток расположены внутри или около пластиковых стоек, удерживающих заглушку заднего подшипника, к ним идёт два провода. Сам механизм крепления и прижатия щёток меняется от модели к модели.

В большинстве случаев для извлечения щёток требуется лишь вытащить щипцами два металлических язычка, открутить пару шурупов или отстегнуть пружинки зажимов. При периодическом осмотре щётки рекомендуется извлекать и проверять на предмет сколов, очищать посадочные канавки от пыли и загрязнений. Будьте осторожны и не путайте левую щётку с правой, соблюдайте их исходное положение при установке. Как правило, щётки притираются под индивидуальным углом, изменение которого либо потребует провести заново притирку, либо приведёт к разрушению графитового элемента.

При замене износившихся щёток важно только подобрать правильный размер и сечение, а затем притереть щётки, поработав двигателем 2–3 минуты без нагрузки в режиме без удара. Сейчас практически каждый перфоратор комплектуется набором сменных щёток, но замену можно также найти и по остаткам уже сработавшихся

Как устроен патрон перфоратора

Современный патрон для перфоратора имеет конструкцию SDS. За этой аббревиатурой скрываются слова Steck, Dreh, Sitz. В переводе с немецкого языка это означает «вставил, повернул, закрепил». Именно в такой последовательности происходит установка насадок в перфоратор. При этом не имеет значения вид насадки – бур, пика или переходник под сверло. Самые распространенные типы патронов:

SDS-plus;
SDS-max.

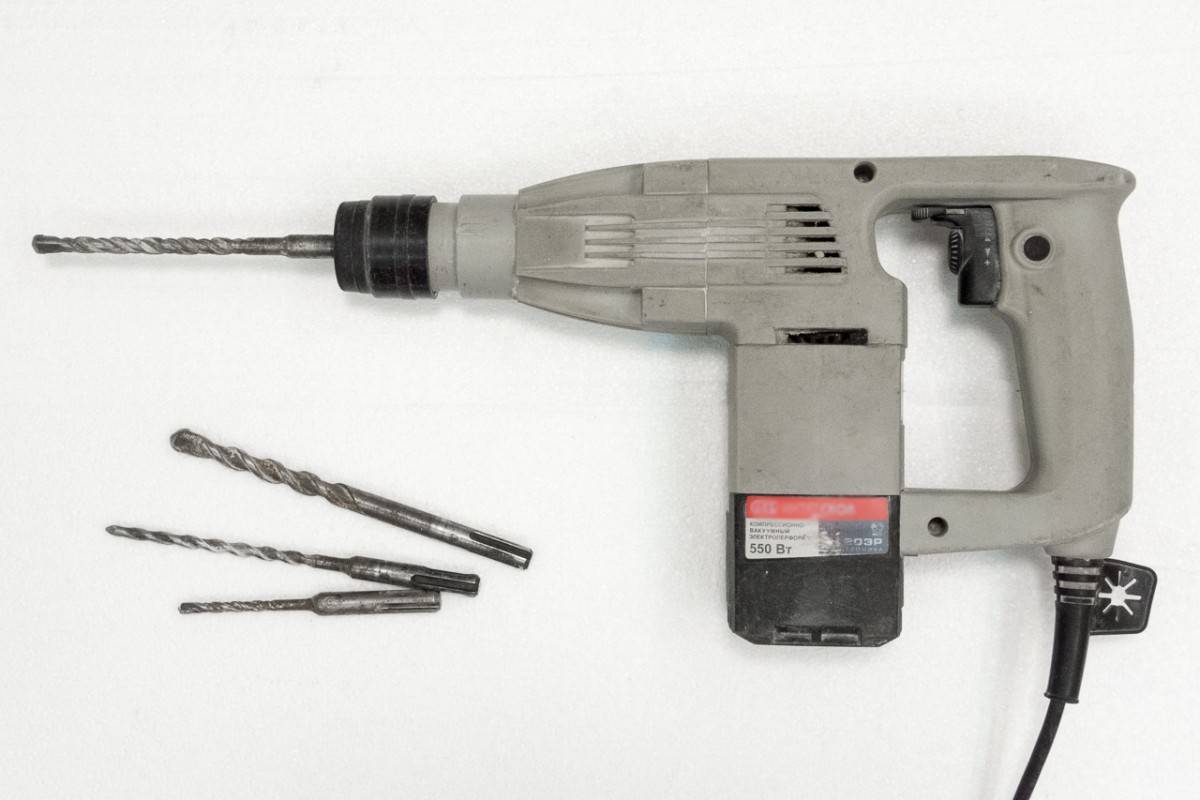

SDS-plus

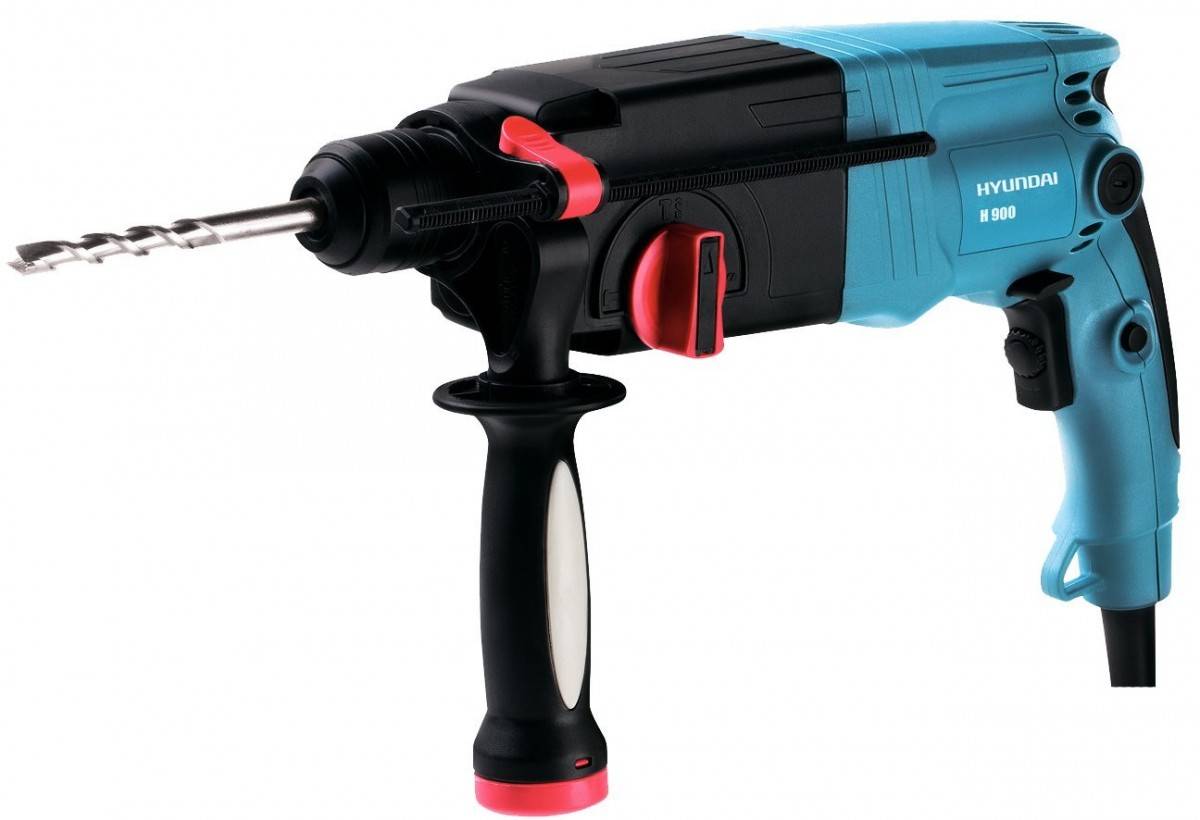

Такой конструкцией оснащены легкие перфораторы, предназначенные для сверления отверстий диаметром до 20 мм в бетоне или кирпиче. На хвостовике насадки расположены четыре паза. Пазы (4) направляют движение насадки при установке, они соприкасаются с клиньями (5) патрона — так обеспечивается вращение рабочего инструмента. Пазы (2) служат для фиксации хвостовика, в них входят стопорные шарики, не позволяя бурам выскакивать.

SDS-max

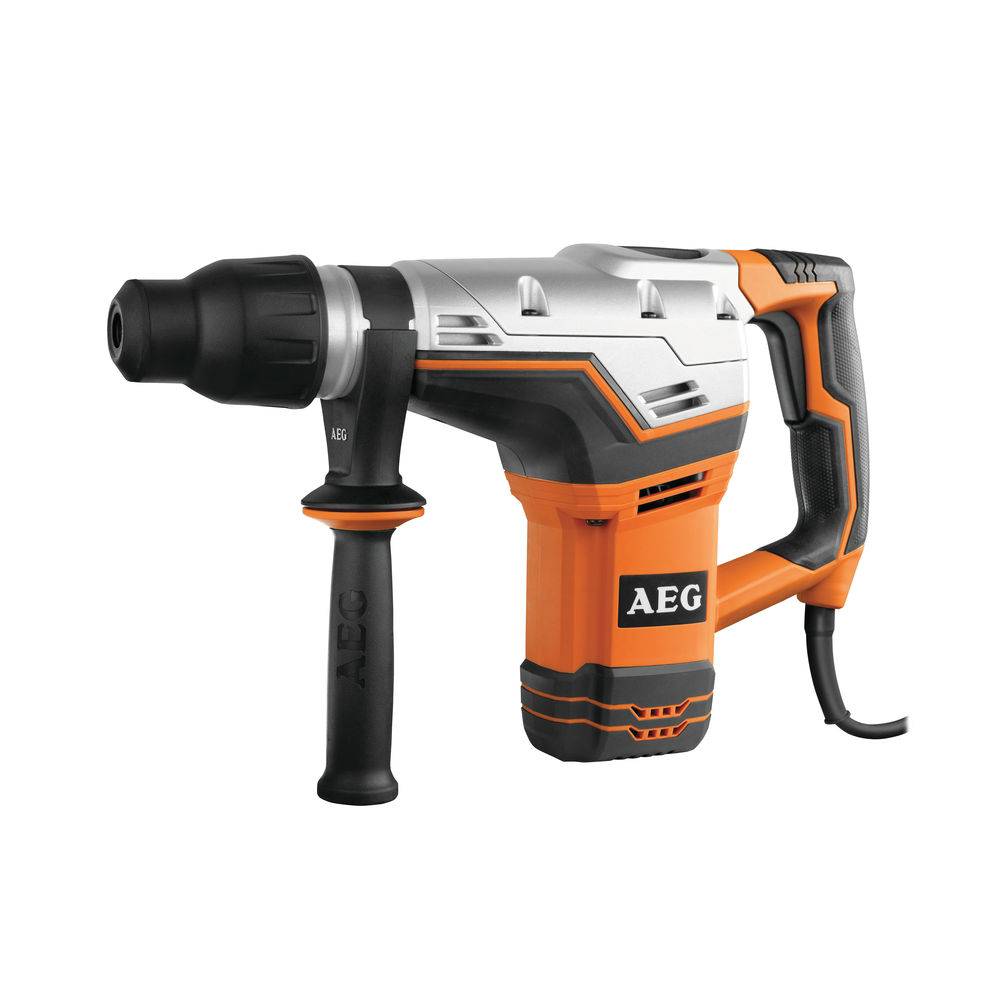

SDS-max применяется на тяжелых перфораторах. Такие инструменты имеют мощный двигатель с большой силой удара. Ими проделывают отверстия до 50 мм. Для уменьшения потерь крутящего момента количество канавок в нем увеличено. В остальном конструкция аналогична SDS-plus.

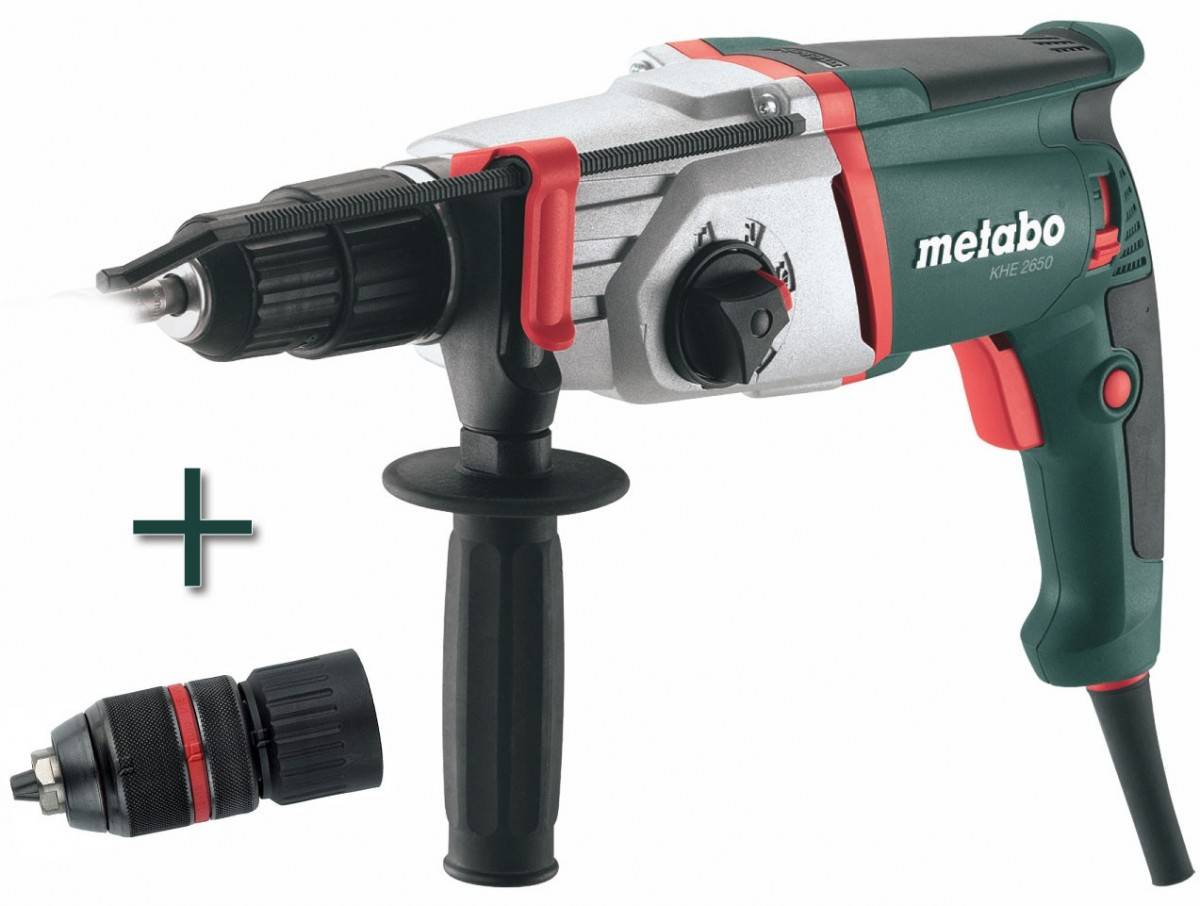

Другие патроны

Кроме SDS, существуют менее распространенные зажимные конструкции. Они предназначены для фиксации инструмента с гладким хвостовиком.

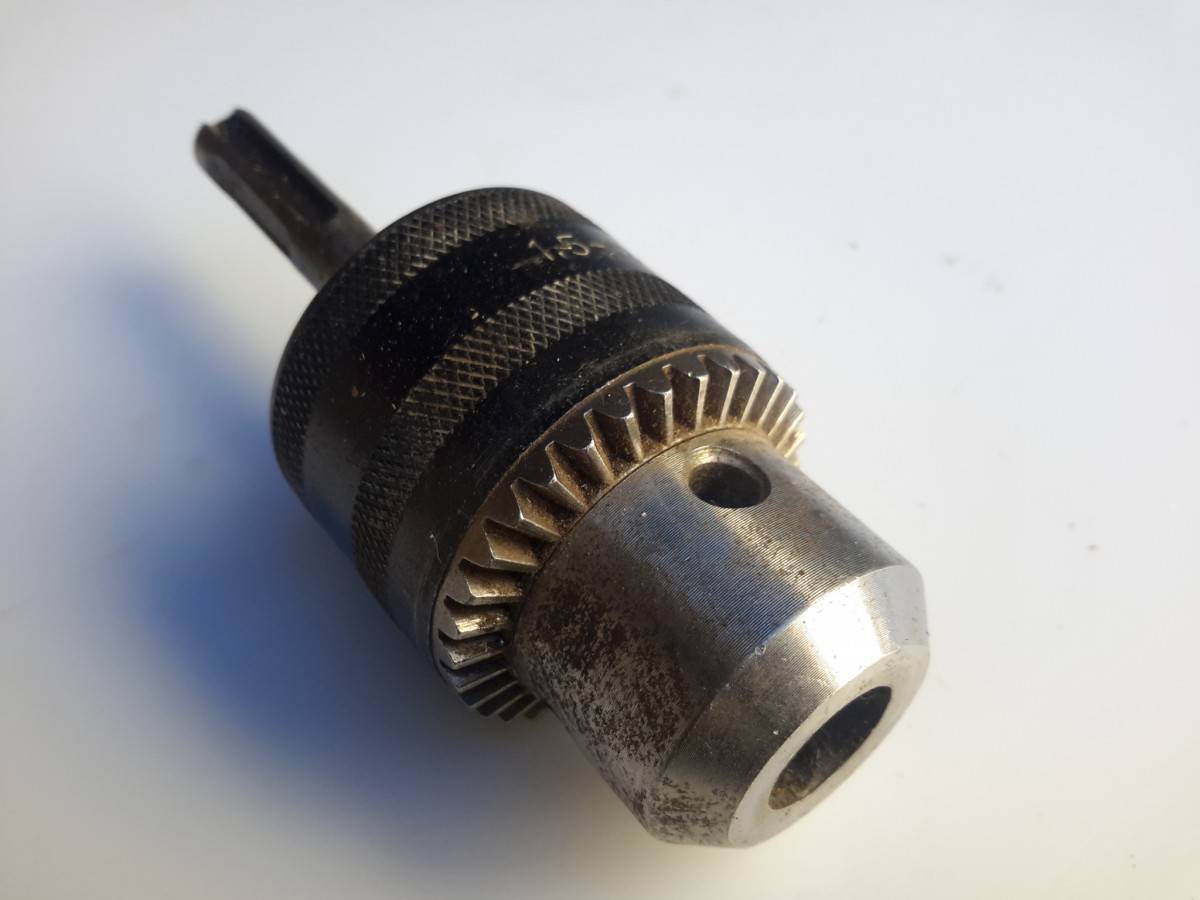

Ключевой патрон для перфоратора, он же зубчато-венцовый, аналогичен стандартному зажиму для дрели. Насадка в нем фиксируется тремя кулачками, которые перемещаются воздействием специального ключа. Хотя насадка держится надежно, использование такой конструкции ограничено, так как смена инструмента занимает довольно много времени.

Быстрозажимные конструкции более удобны в работе, экономят время, затрачиваемое на замену насадок. В двухмуфтовом патроне, чтобы зажать или освободить рабочий инструмент, нужно удерживать заднюю часть и вращать переднюю, то есть, задействованы обе руки. Одномуфтовая конструкция позволяет действовать одной рукой, но требует фиксации рабочего вала. Такая опция должна быть заложена в конструкцию перфоратора.

Инструменты

Для экспертов собственного дела подмена либо ремонт патрона перфоратора не составляют труда. Но что делать тем, кто не занимается строительством и ремонтом на проф уровне? Потому что хоть какой мужик в собственной жизни хоть раз держал в руках дрель, он должен быть ознакомлен о процессе снятия, также подмены ее патрона. При всем этом, предпосылки могут быть самые различные, начиная замедленной работой зубчатого обода и заканчивая большой поломкой. Как поменять патрон на перфораторе? Разглядим подмену подробнее.

Как снять патрон с перфоратора

На первом шаге стоит найти, какой патрон употребляется конкретно в вашем перфораторе. Они бывают кулачковые, цанговые SDS и быстрозажимные. Последние, в свою очередь, бывают одно- и двухгильзовые. В кулачковом патроне сверло закреплено при помощи ключа, чего нельзя сказать о цанговых SDS и быстрозажимных. Для того чтоб поменять сверло в цанговом SDS патроне, необходимо всего только его провернуть.

Подмена патрона на перфораторе начинается с исследования креплений. Держаться он может за счет винтообразного стержня либо же шпинделя. Почти всегда снять патрон не составляет труда. Но иногда встречается и поболее крепкая фиксация, которая востребует терпения и дополнительных инструментов. В облегченном варианте прочно зафиксированный патрон снимается средством молотка, ключа и отвертки. Процесс снятия происходит последующим образом:

– постучать по головке винта, чтобы ослабить фиксацию;

– открутить с помощью отвертки;

– зажим патрона в ключе/тисках и прокручивание шпинделя.

Как разобрать патрон перфоратора

При разборке патрона нужно учитывать производителя, поэтому как и разборка патрона перфоратора будет значительно отличаться. На сегодня к списку более фаворитных можно отнести:

– патрон для перфоратора bosch;

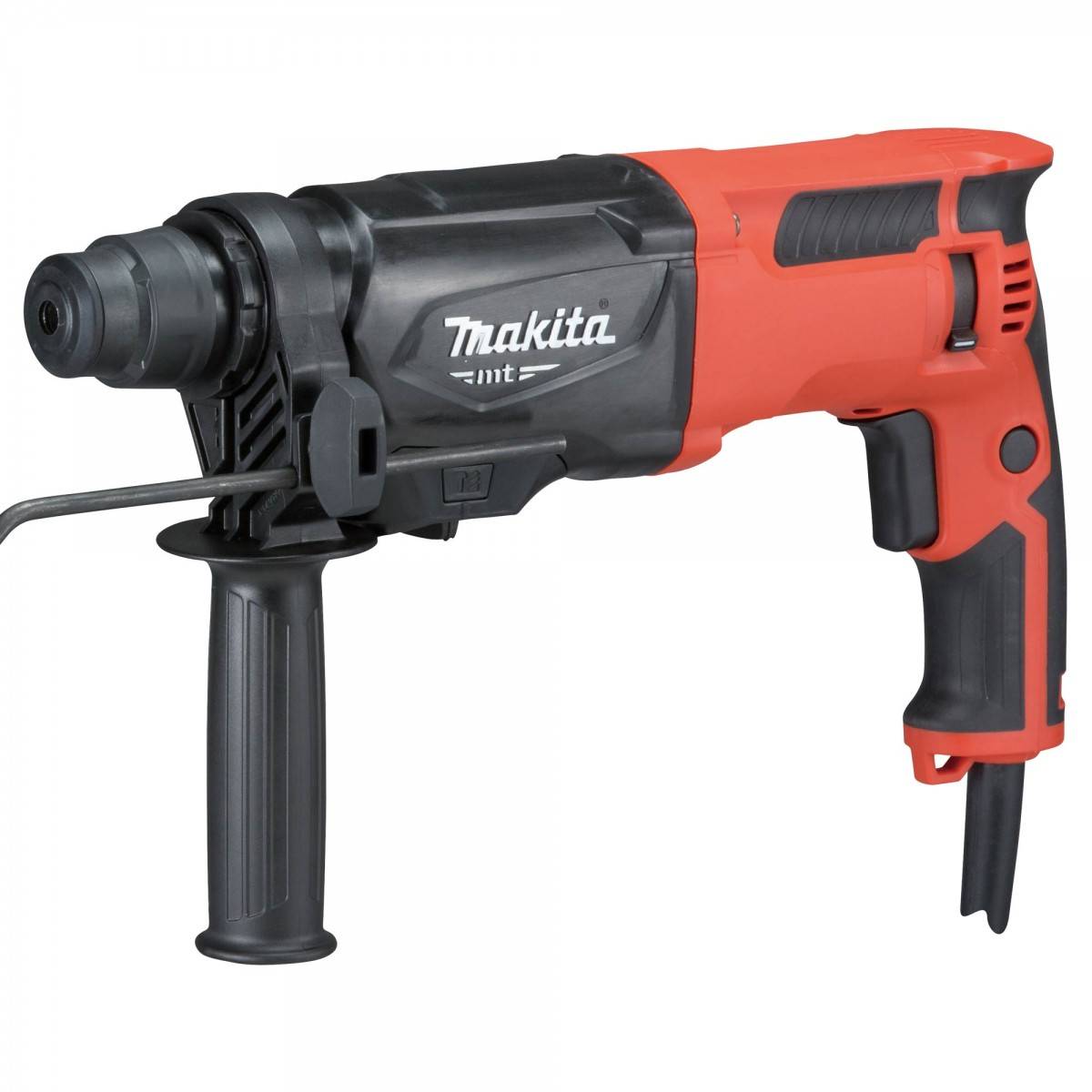

– патрон для перфоратора makita;

– патрон для перфоратора интерскол.

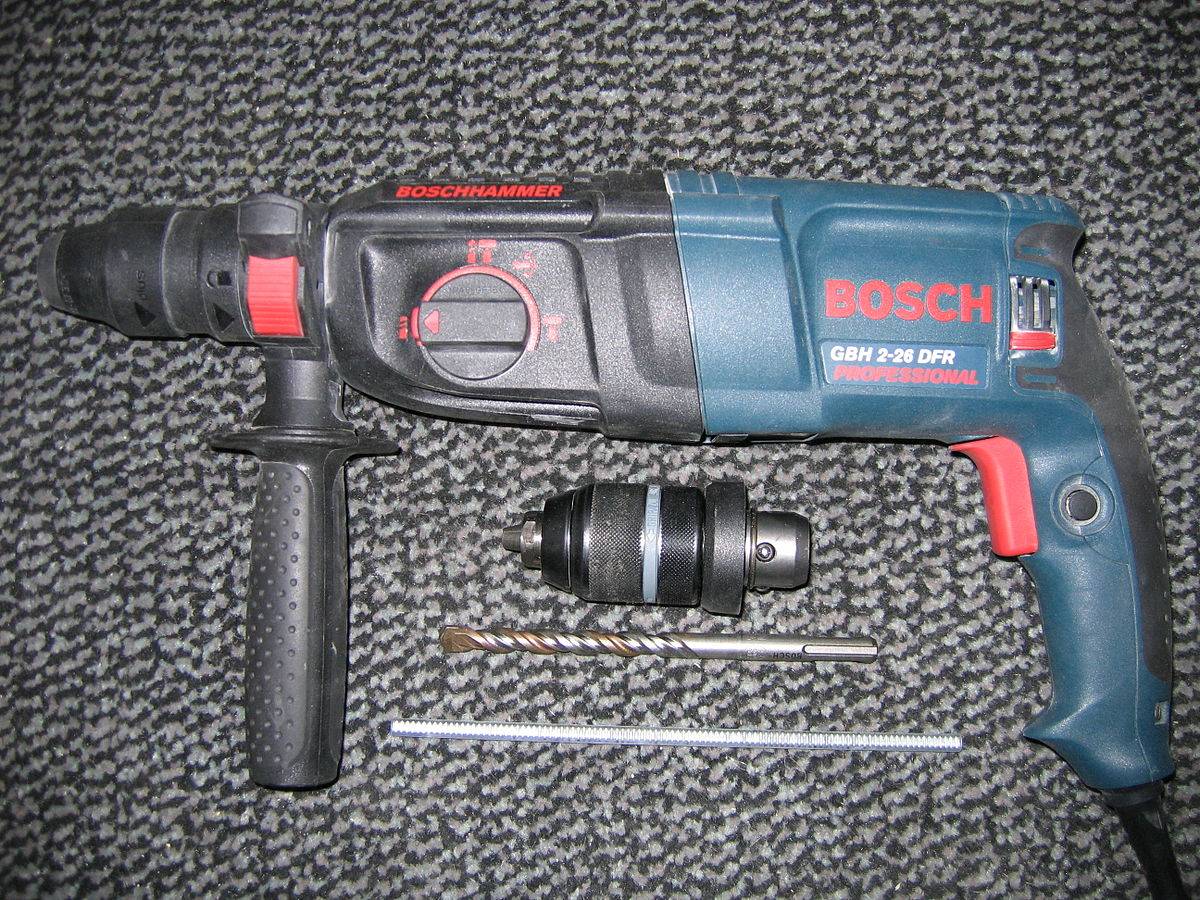

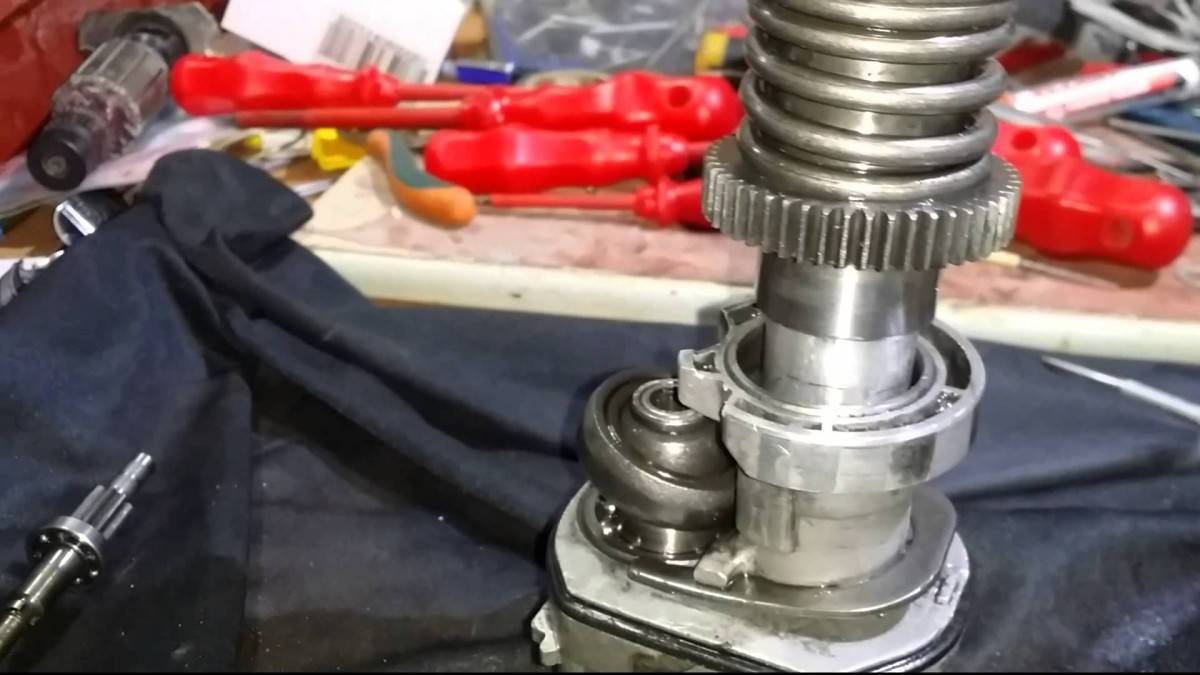

Разглядим разборку на примере патрона на перфоратор Bosch:

Пластмассовая часть отодвигается, снимается резиновый уплотнитель.

Орудуя отверткой, аккуратненько снимаем фиксирующее кольцо.

Дальше фиксирующая шайба.

За шайбой увидим 2-ое кольцо. Его следует повернуть и снять, также поддев отверткой.

За пластмассовой частью лицезреем SDS зажим, состоящий из пружины, шарика и шайбы. Первым вынимается шарик, потом – шайба и пружина.

Патрон разбирают с разными целями: ремонт, подмена отдельных деталей, очистка, смазка и т.д. Патрон

для перфоратора Makita и других производителей разбирается приблизительно так же, кроме единичных аспектов, которые учитываются, исходя из конструкции патрона.

После разборки и произведения всего, что было запланировано по работе с деталями патрона, появляется закономерный вопрос: как собрать патрон

перфоратора? Просто используйте аннотацию по разборке, начиная с завершающего шага и заканчивая первым (сделать все с точностью до напротив).

Как заменить патрон на перфораторе

Выше мы уже писали о том, что не хоть какой патрон подойдет на всякую дрель. Также мы разглядели процесс снятия и даже разборки патрона. Чтоб установить новый патрон, сделайте последующие этапы:

– наворачивание патрона на дрель (крутить до упора);

– вставляем винт в гнездо;

– закручиваем винт с помощью отвертки (также до упора).

Обзор популярных марок инструментов для сверления отверстий в бетоне

Сверла, применяемые для работ по бетону, выпускают зарубежные и отечественные производители. От известности бренда, зависит стоимость инструмента.

Как выбрать правильно сверло по бетону?

Хорошие и прочные инструменты выпускают зарубежные и российские производители. Лучшие сверла по бетону представлены в таблице:

Производитель
Особенности инструментов

Makita
Высокого качества, прочные и износостойкие сверла имеют твердосплавную напайку, сохраняющие свои свойства и при длительных нагрузках, которые сопровождаются выделением тепла. Каждое сверло обрабатывается в пескоструйной машине и покрывается нитридом титана, что повышает их износостойкость. Отличаются высокой упругостью, имеют стойкость к изгибающим и ударным нагрузкам. Специальная заточка напайки облегчает врезание сверла в бетон, а спиралевидная выточка выводит строительную пыль с отверстия.
Rennbohr
Для изготовления сверла используется высококачественный металл, а специальная обработка предохраняет изделие от повреждения коррозией. Имеет высокую прочность и износостойкость, надежную защиту от деформации. Сохраняет при длительном сроке эксплуатации, свою первоначальную форму.
Metabo
Высококачественные, с твердыми напайками, прочные сверла по бетону. Обладают особой термостойкостью, очень долговечные, имеют специальные пазы для быстрого вывода отходов сверления.

Stayer
Обычно выпускается набором сверл из восьми штук, разных диаметров от 3 до 10 мм, упакованных в картонном боксе. Для изготовления используется высококачественная инструментальная сталь, а специальная обработка предохраняет от коррозии. Имеет высокую прочность и износостойкость. Не подвергается деформации при частом и длительном периоде работы. П-образная спираль на инструментах помогает эффективно отводить пыль при сверлении отверстия. Цилиндрический хвостовик надежно обеспечивает крепление сверла в патроне оборудования.

Bosch

Инструменты с четырехспиральной формой. Это значительно уменьшает время и трудоемкость для удаления из отверстия остатков бетона.

Зубр
Особенность инструмента:Использование твердосплавной пластины ВК8, значительно повышает скорость сверления и увеличивает износостойкость сверла;
Наличие П-образной спирали ускоряет отвод ненужного материала и уменьшает нагрев инструмента;
Высокий класс чистоты режущих кромок;
Угол заточки — 130°;
Шестигранный хвостовик, что служит надежным креплением сверла в патроне, обеспечивающем безопасное и качественное проведение работ.

Интерскол
Наличие победитового наконечника позволяет сверлить бетон и другие строительные материалы. Оптимальный вариант — работа в ударных электродрелях.
Энкор
Имеют оптимальное соотношение цены и качества, длительный срок эксплуатации. Изготавливаются изделия в Китае. Оснащаются прочными твердосплавными пластинками, которые не разрушаются и при попадании сверла в стальную арматуру при сверлении бетона

Однако просверлить арматуру этим сверлом нельзя.Но, приобретая такой инструмент, необходимо обращать внимание на припайку твердосплавных пластин — они должны быть ровными.

Uragan
Используется при ударно-вращательном сверлении. Особенности:Изготавливается из инструментальной легированной стали;
Фрезерованная спираль имеет U-образный вид;
Хвостовик цилиндрический.

Виды патронов

Патроны на дрель отличаются по размеру дула. Сами конструкции отдельных моделей также различны. Всего для сверлящего инструмента представлено 7 разновидностей штуцеров.

Кулачковый тип

Цанговую конструкцию отличает большая эффективность. Патроны могут использоваться для фиксации шестигранных или цилиндрических модификаций хвостовиков. Вращение зажимной муфты или гильзы осуществляется на поверхности. Кулачки сводятся на резьбе. Сталь для изготовления запчастей должна проходить термообработку. Внутри механизмов кулачки перемещают зажимные муфты. Схождение осуществляется движением регулировочного колеса.

Ключевой

Распространенный вид зажима. Затягивается отдельным ключом. Является достаточно прочным. Стоит недорого. Ключевой зажим служит намного дольше прочих видов. Недостатки этого типа:

более длительная процедура замены сверла;
ключ нередко теряется.

Резьбовой

Отличается тем, что может очень легко сниматься. Заворачивается нестандартным способом.

Пошаговая инструкция как правильно осуществить снятие резьбового патрона:

Открыть внутреннюю часть элемента.
При раскручивании поворачивать винт налево.
Включить лампу для точного определения какой формы шляпка.
Показатель регулятора изменить на самый конечный режим.
Отсоединить штуцер от дрели.

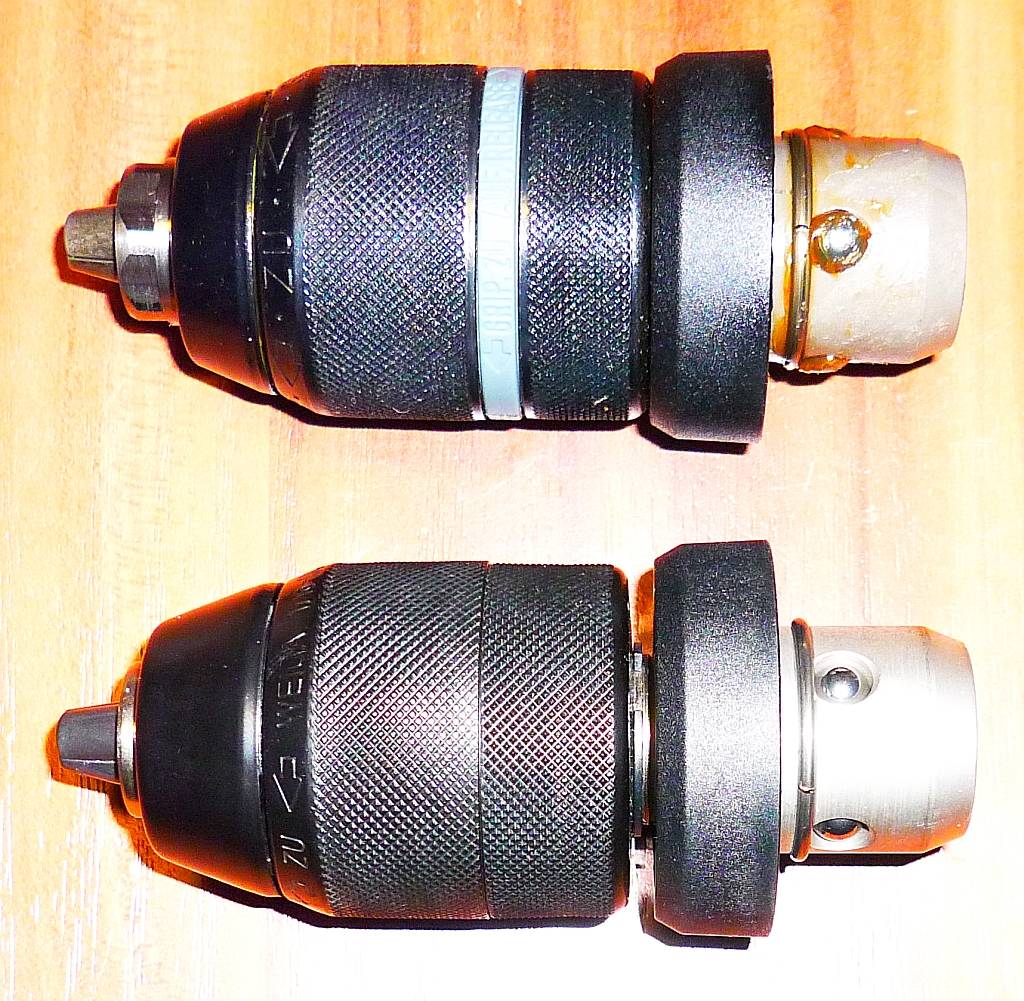

Быстрозажимный

Второе название — самозажимный. Достаточно распространенный вид. Устанавливается в перфораторы марки Зубр, Makita, Диолд. Отсутствие зубцов уменьшает вероятность получения травм. Зажать или вскрыть деталь можно давлением ладони. Недостатки быстрозажимного типа:

более дорогая цена;
невысокая долговечность;

Частая замена сверл или длительная эксплуатация становятся причиной ослабления креплений. Результат от использования устройства перестает быть эффективным. Выполнение работ часто является опасным.

Быстрозажимной патрон

Одномуфтовый

На этих патронах должна быть предусмотрена функция блокировки шпинделя. Крепление одной рукой заворачивается на деталь. Усилие нажима данный вид обеспечивает довольно мощное. Одномуфтовые изделия создают из металла или твердого пластика.

Двухмуфтовые

Вмещают две муфты. Затягиваются обеими руками. Считаются менее удобным при эксплуатировании. Дают меньшее усилие. Патроны этого типа создают из металла или пластика.

Тип SDS

Наиболее часто встречается в конструкции различных модификаций фирмы Метабо. Фиксация инструментом отличается большей надежностью. 90 % всех перфораторов оборудуется именно этими изделиями. Конструкция запчасти несложная. Инструмент должен каждый раз смазываться после использования.

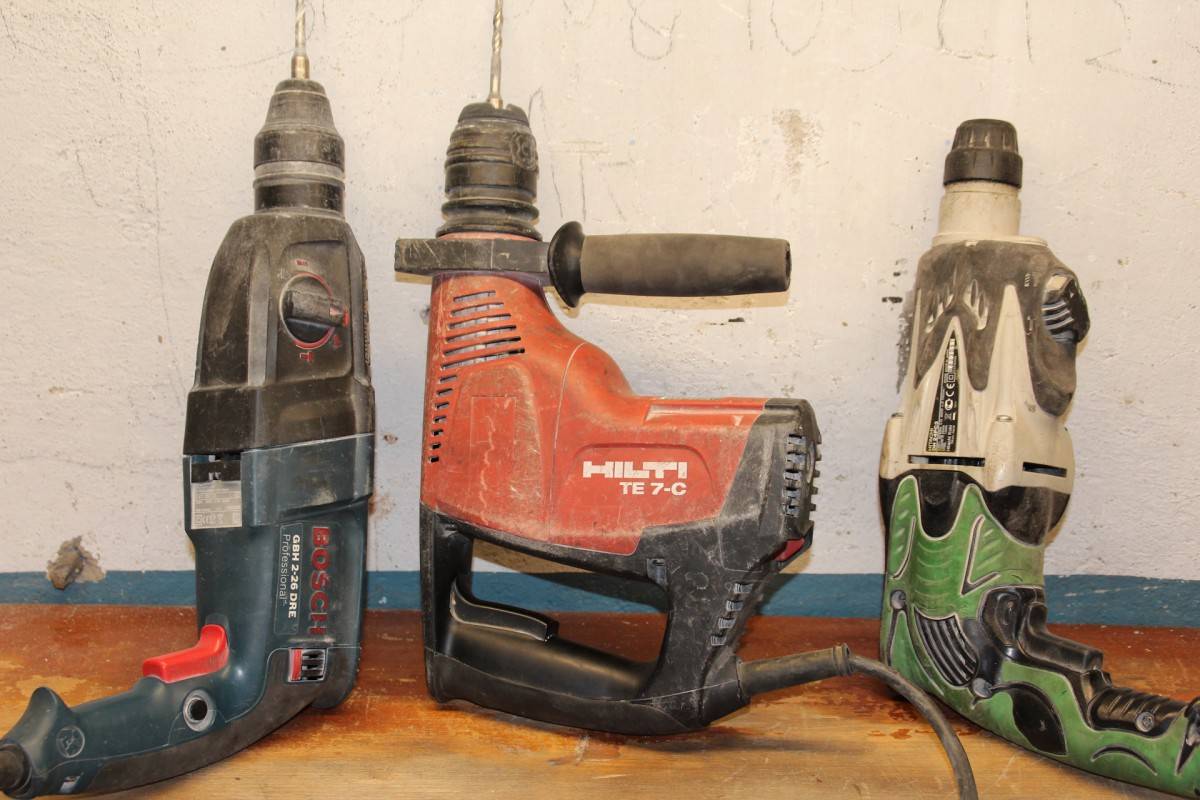

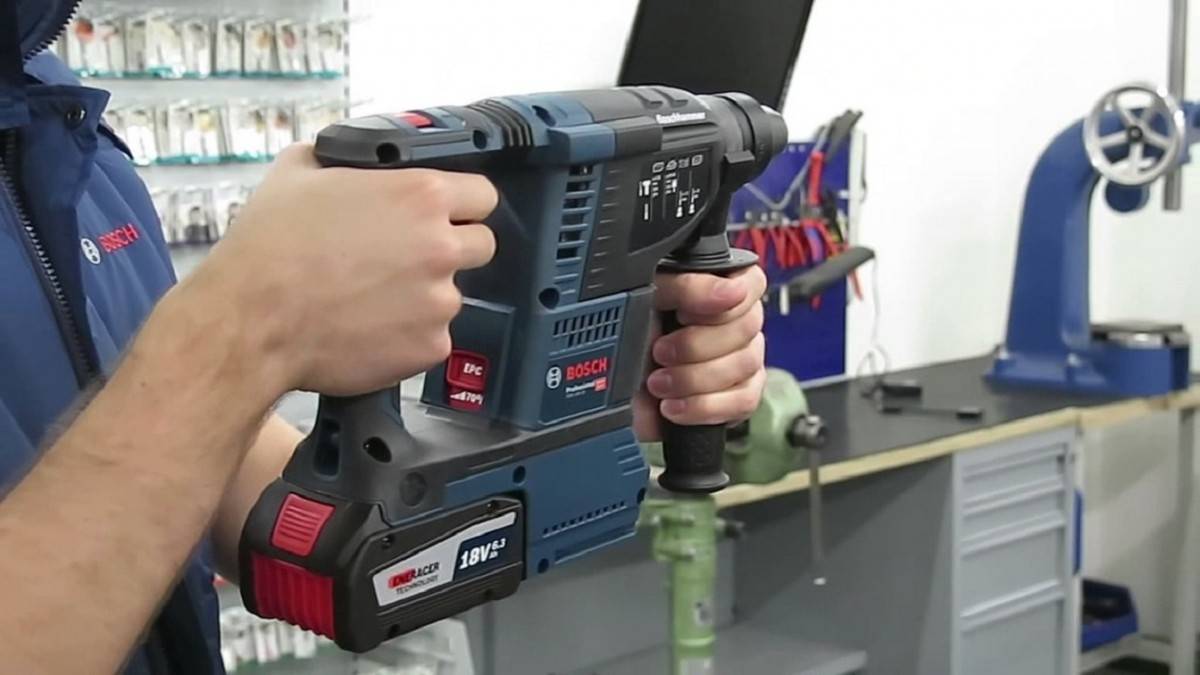

Классификация современных перфораторов

Перфораторы подразделяются на три основных класса: легкие, средние и тяжелые.

К легкому классу относятся электроинструменты весом до трех-четырех килограмм. Их основная задача — бурение отверстий малого диаметра в бетонных перекрытиях или стяжке. Статистики показывает, что доля таких устройств на отечественном рынке составляет 80%. Отличаются невысокой мощностью –до 700 Вт и энергией удара – до 3 Дж.
Средний класс — это инструменты в весовой категории от трех до восьми килограмм. Они используются для бурения армированных плит и конструкций. Энергия удара весьма солидна – до 8 Дж.

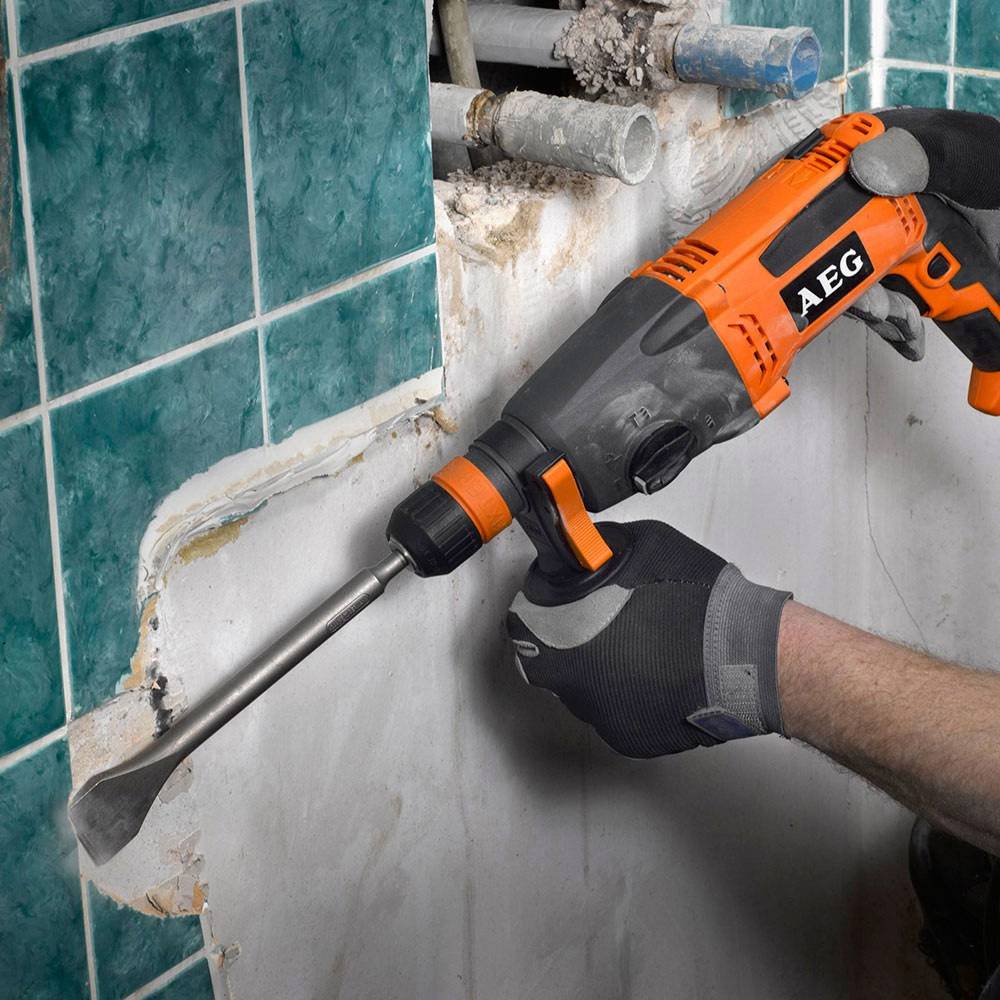

К тяжелому классу относят электромашины весом свыше 8 килограмм. Высокомощные машины (до 1500 Вт) используются для изготовления отверстий диаметром 4-5 см. Использование насадок в виде полых коронок позволяет увеличить полезную ширину отверстий до 12 см. Вторая основная функция тяжелых машин – применение в роли отбойного молотка.

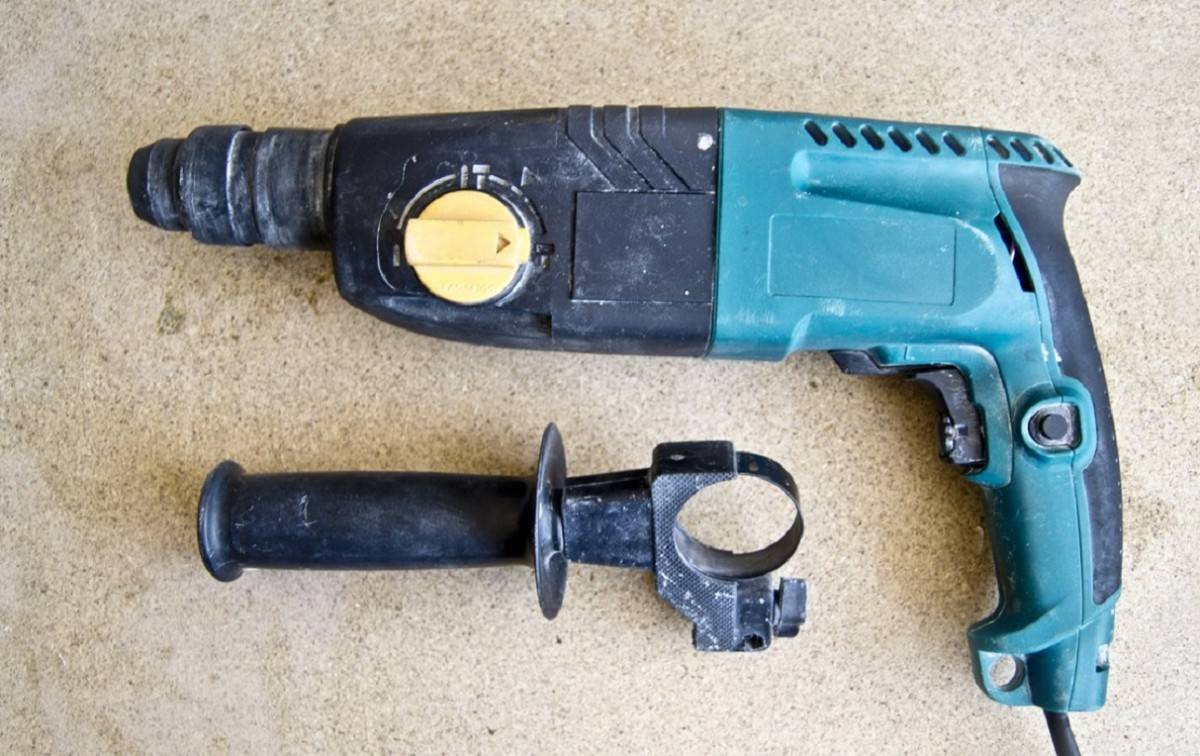

Принадлежность к конкретному классу также затрагивает и техническое исполнение электроинструмента. Легкие машины характеризуются горизонтальным расположением двигателя, средние и тяжелые комплектуются вертикально расположенным мотором.

Рабочая часть бура виды спиралей

По конструкции спиральной части (рабочей зоны) буры по бетону для перфоратора бывают:

Шнековыми — за счет большого угла наклона канавки появляется возможность получения глубоких отверстий. Конструкция спирали в виде шнека позволяет эффективно выводить наружу пыль и частицы бетона
С небольшими углами наклона спиралевидной части или спиральные — такие виды насадок для бурения применяются тогда, когда нужно получить отверстие небольшой глубины
С большим углом наклона пологие — такие насадки считаются самыми ходовыми, так как помимо эффективного отвода пыли, они еще и позволяют обеспечивать большую скорость бурения. Буры с большим углом наклона спиралевидных секций повышают производительность инструмента, однако и увеличивают при этом нагрузку на него. Работать ними в перфораторах малой мощности такие насадки не рекомендуется

Есть еще дополнительные конструкции рассматриваемых насадок, имеющие спиральные канавки. Их наличие является дополнительным преимуществом, за счет которого уменьшаются вибрации и нагрузки на электроинструмент, а также снижаются затраты физических усилий человека.

Продление срока службы

Продление эксплуатационного периода патрона напрямую зависит от правильного использования самого перфоратора. Несколько полезных советов:

Не нажимать слишком сильно на инструмент.
Долговременная холостая работа перфоратора ведёт к преждевременному износу механизма патрона.
Работая с мягкими поверхностями правильным будет применение безударного режима работы.
Для сверления особо твёрдых материалов рекомендуется применение специальных смазок или эмульсий.
Практичнее работать с бурами меньшей длины.

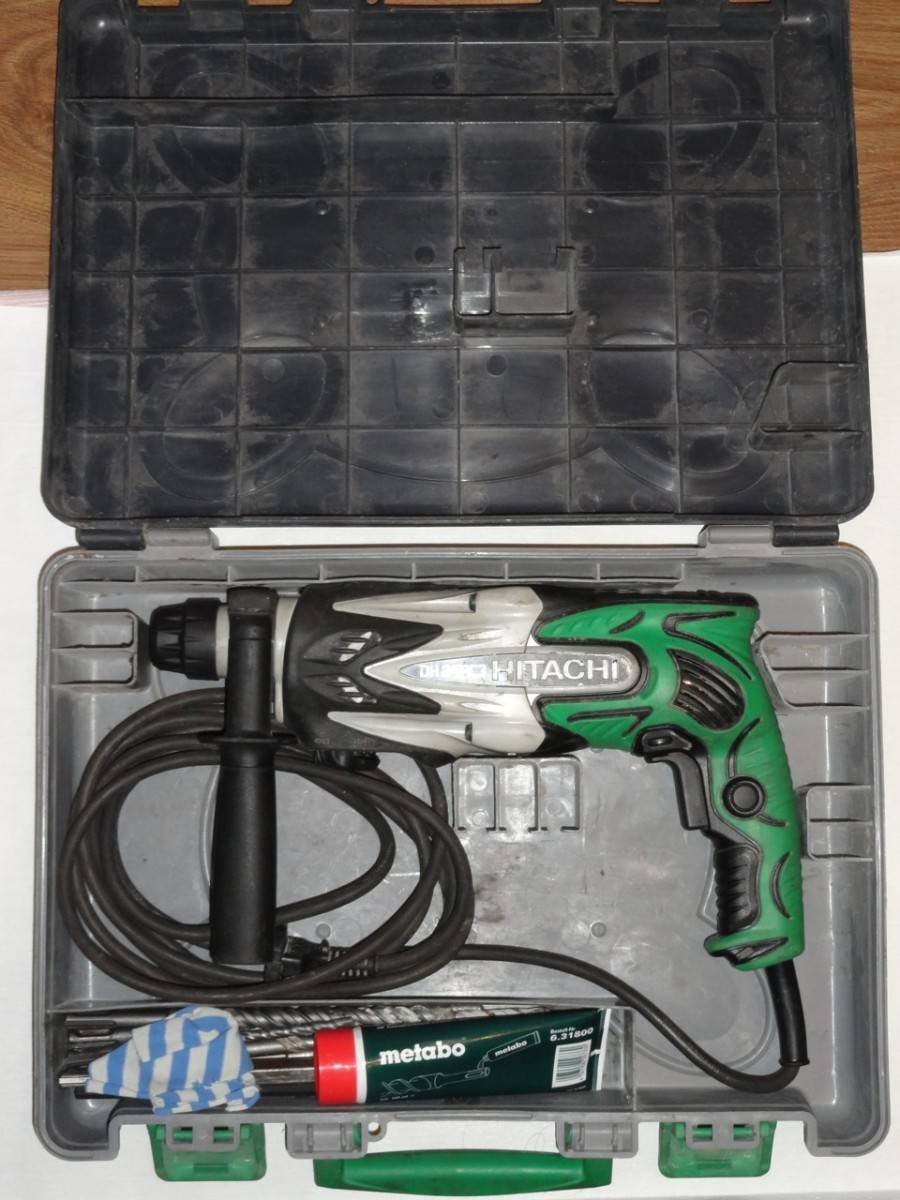

Хвостовики буров нужно смазывать после каждой сотни отверстий, предварительно их очистив.
При долговременной работе инструменту необходимо давать передышку, во время которой можно остудить буры в масле и произвести осмотр перфоратора.
Приспособление требует ухода как перед работой, так и после неё.

Для предотвращения попадания пыли можно использовать специальные приспособления. Даже обрезанная пластиковая бутылка, надетая на бур, поможет в достижении этой цели.

Если выполнять эти минимальные требования, то инструмент проработает долгие годы и не подведёт мастера в нужный момент.

Originally posted 2018-07-04 07:36:46.

Универсальный электрический инструмент – перфоратор (дрель)

Любой уважающий себя мужчина или строитель имеет в своем арсенале универсальные инструменты, в том числе и дрель. В ее комплекте обязательно присутствуют:

несколько насадок;
переходники;
патроны.

Схема патрона перфоратора.

Но основа любого действия дрели – это патрон. Переходники применяются для того, чтобы установить сверло (в зависимости от диаметра отверстия, которое нужно просверлить, либо для того, чтобы просто закрутить шурупы и винты). Насадки на перфоратор устанавливаются в зависимости от того, какую задачу необходимо выполнить дрелью.

В любом случае лучше, чтобы под рукой всегда был запасной патрон, потому что в самый неподходящий момент он может выйти из строя, соответственно, дрель работать не будет.

Каждый вид работы предусматривает применение разных патронов. Быстрозажимные патроны подходят в тех случаях, когда приходится часто менять их, а ключевые применяют, если устанавливаются большие сверла в дрель.

Многих волнует вопрос о том, для чего нужны разные виды патронов. Нельзя забывать, что перфоратор может иметь большую и меньшую мощность. Для мощного инструмента (например, для ударных профессиональных перфораторов) главное – это надежное крепление бура, сверла или насадок.

Схема устройства составляющих перфоратора.

Некоторые патроны рассчитаны для глубокой посадки бура, и главная задача в таком случае – это свести к минимуму вариант того, что сверло может слететь во время работы. Но в случае, если необходима «ювелирная работа», например, закрутить болты или сделать отверстие небольшого диаметра, акцент делается не на фиксации, а на точности.

У предшественников нынешних перфораторов сверла крепились подвижными кулачками, но со временем устройства обновились и усовершенствовались. Теперь в перфораторе сверло фиксируется двумя направляющими клиньями и двумя стопорными шариками. Именно поэтому крепление патрона теперешних перфораторов более надежное. Намного проще стала и фиксация насадок: они вставляются в патрон, после надавливания, происходит щелчок – значит, насадка зафиксирована. Чтобы извлечь сверло, необходимо просто нажать на подвижную крышку.

Какие виды патронов на перфораторы бывают

Кроме главных типов патронов, выпускаются также дополнительные — ключевые или зубчато-венцовые и быстрозажимные БЗП. Служат они, чтобы в мощном инструменте можно было установить цилиндрические насадки (от дрелей) для просверливания дерева или металла. Однако их востребованность снизилась после того, как был изобретен переходник с перфоратора на дрель с патроном. Такой переходник состоит их хвостовика типа SDS-plus, а также резьбы, на которую завинчивается патрон от дрели.

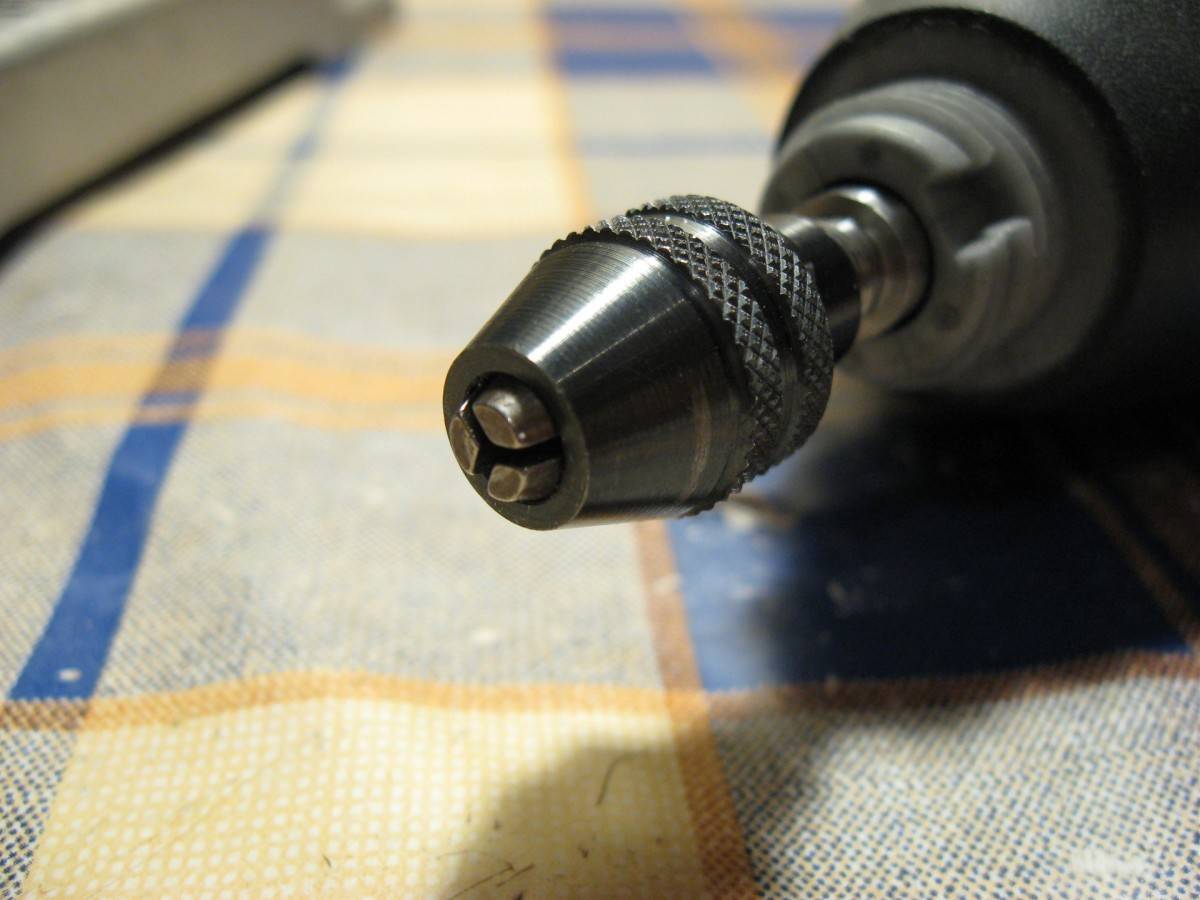

Рассмотрим особенности зажимных устройств цангового типа для перфораторов:

Зубчато-венцовый или ключевой — это сверлильный патрон, позволяющий установить в насадку с цилиндрической формой хвостовика. Фиксация обеспечивается при помощи специального шлицевого ключа. Ключом сдвигаются кулачки, выполняющие надежный зажим насадки с цилиндрическим видом хвостовика. Преимущество этих устройств в том, что они надежно фиксируют приспособления с цилиндрической формой хвостовой части. Такие патроны под сверло имеют и недостаток — это немалые затраты времени, чтобы освободить сверло или наоборот, зафиксировать его

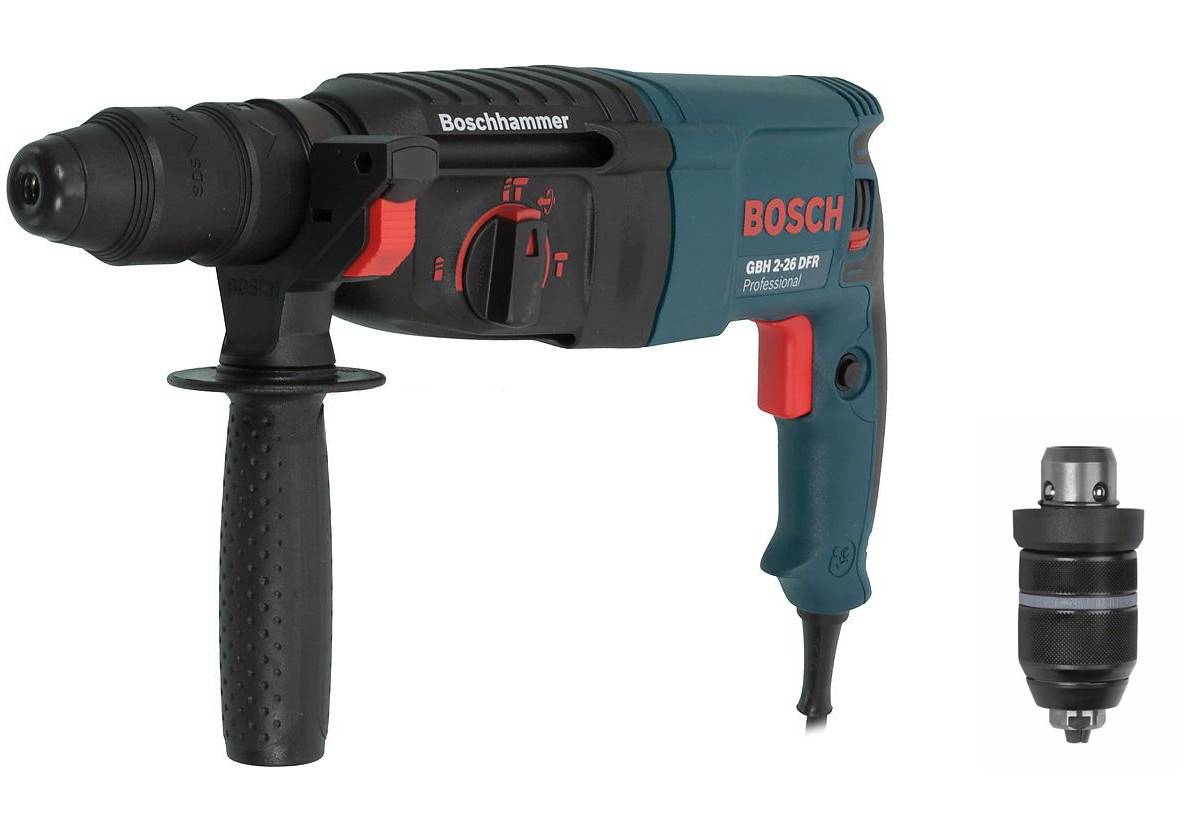

Быстрозажимные или БЗП — не стоит путать с быстрозажимными устройствами SDS. Такие типы фиксаторов обычно применяются в конструкции шуруповертов. Они бывают одномуфтовыми и двухмуфтовыми. Схема фиксации насадка идентична с ключевыми, только в быстрозажимных не используется ключ, а вместо него прикладывается усилие руки. Более надежная фиксация обеспечивается двухмуфтовыми патронами, однако зажим вручную не позволяет достичь
той надежности, которая достигается за счет усилия прижима, создаваемая ключом

Применять электроинструмент с цанговыми зажимными механизмами для совершения ударных действий не рекомендуется, так как они быстро выйдут из строя. Кроме того, не рекомендуется использовать и сам перфоратор для частого проведения сверлильных работ при обработке дерева или металла. Для таких целей лучше использовать дрели. Перфоратор же предназначен исключительно для того, чтобы работать с бетоном. Профессиональные модели агрегатов даже не имеют опции сверления, а только способны работать в двух режимах — сверление с ударом или бурение и отбойный молоток. Покупать цанговые типы устройств под перфоратор рационально только в том случае, если инструмент применяется зачастую для сверления металла и дерева, а также при работе с завинчиванием и вывинчиванием саморезов, болтов, гаек и т.п.

Пылесборники для работы перфоратором без шума и пыли

Если необходимо пробурить отверстие в бетоне, но при этом вы не хотите сорить в помещении, тогда имеются специальные насадки, которые предназначены для сбора пыли. Такое приспособление называется пылесборником. Работает оно в комплексе с пылесосом. От пылесоса к приспособлению подключается удлинитель, что позволяет проводить работы без создания пыли. Это очень удобно, когда после окончания ремонта и расстановки мебели возникает необходимость сделать отверстие в бетонной стене для того, чтобы повесить картину.

Приспособление для перфоратора от пыли состоит из гофрированного патрубка, который крепится на патрон инструмента (это разновидность приспособления). Длина такого патрубка составляет 5-10 см, что зависит от бура, который применяется в инструменте. Для пылеудаления необходимо надежно зафиксировать насадку к основанию

При этом важно учитывать, что крепится она не на патрон, который вращается, а на тыльную часть за исполнительным органом возле вспомогательной рукоятки

Есть насадки пылесборники, которые не имеют отвода для подключения пылесоса. Это упрощенная версия, которая позволяет произвести работы без пыли. Отличаются они тем, что в конструкции не имеют дополнительного отверстия для подключения пылесосов. Такие насадки обычно насаживаются на бур, установленный в патрон перфоратора.

Это интересно! Качество пылеудаления зависит от герметичности присоединения приспособления. Сразу включается пылесос, а затем в работу вступает перфоратор.

Фото патронов для перфоратора

Также рекомендуем просмотреть:

Какими бывают алюминиевые заклепки
Лучшие биты для шуруповерта
Какая монтажная пена лучше
Выбираем полотно для ножовки по металлу
Обзор буров и сверл для перфоратора
Обзор алмазных коронок по бетону
Лучшие сверла по бетону для дрели и перфоратора
Как выбрать хороший алмазный диск по бетону
Какой абразивный диск лучше выбрать
Фрезы по дереву для ручного фрезера
Как подобрать хороший шлифовальный круг правильно
Выбираем хорошие сверла по дереву
Типы и размеры скоб для степлера
Зачем нужен унипак
Щетка по металлу для болгарки и дрели
Какую и как выбрать леску для триммера
Какие сверла по металлу лучше
Какое масло для бензопилы выбрать
Отрезные круги для болгарки
Металлические хомуты для крепления труб
Как выбрать оцинкованное ведро
Как выбрать диск для циркулярной пилы
Виды пилок для электролобзика
Разновидности лепестковых кругов
Что такое пакля
Нейлоновые стяжки
Виды и применение изоленты
Выбираем легкое пластиковое ведро
Как выбрать защитные очки
Зачем нужен малярный скотч

Помогите сайту, поделитесь в соцсетях 😉

Слизались грани фиксирующего винта патрона что делать

Что делать, если внутри патрона слизались грани шляпки винта? Очень распространенная проблема, решить которую вполне реально. Сначала рассмотрим причины, почему на винте слизываются грани:

Не прочитав инструкции, владелец пытается выкрутить винт по направлению против хода часовой стрелки. Если внутри имеется винт, то его крутить для вывинчивания следует по часовой стрелке, то есть наоборот
Неправильно выбранный инструмент, то есть используется отвертка со шлицами, которые слизывают грани винта. Перед применением следует максимально правильно подобрать отвертку
Некачественный винт. Обычно это встречается на дешевых китайских устройствах

Однако если слизались грани винта, то не спешите менять инструмент. Для его вывинчивания имеются разные способы:

Если шляпка винта имеет крестообразную форму, но при этом грани слизаны, то можно воспользоваться плоской отверткой. Производители предусмотрели вероятность слизывания граней, поэтому выкрутить винт можно не только крестообразной, но и шлицевой отверткой. Обычно этот метод помогает решить проблему
Воспользоваться продувочным пистолетом, попытавшись очистить загрязнения внутри шлицев шляпки. Часто в шляпке скапливается большое количество загрязнений, которые мешают качественному соединению с винтом
Взять отвертку, и приложив ее к шляпке винта, нанести несколько легких, но резких ударов. Отвертка углубится внутрь шляпки винта патрона, что повысит вероятность его выкручивания
Отрезать кусочек резины, и расположив поверх шляпки, попытаться через него отверткой зацепиться за оставшиеся грани, и произвести вывинчивание
Если все способы перепробованы, то остается только либо разобрать шуруповерт или дрель с последующей заменой исполнительного органа совместно с валом от редуктора или болгаркой разрезать патрон. Открыв доступ к шляпке винта, можно ухватиться за нее ручными тисками, и произвести выкручивание. Патрон после этого метода подлежит замене

При этом вовсе нет никакой необходимости замены всего инструмента.

Крепление к валу

Разными бывают и крепления патрона к валу инструмента

Найти упоминание об этой важной конструктивной особенности своего шуруповерта в инструкции удается не всегда. При неизбежной замене патрона часто приходится самостоятельно разобраться с этим непростым вопросом

Видов крепления, как и самих патронов, несколько.

Довольно часто распространено резьбовое крепление. Чтобы снять такой патрон, нужно зажать в нем шестигранный ключ максимально большого размера. Поворачивая ключ против часовой стрелки, стоит отвернуть патрон от вала. Для снятия узла потребуется иногда довольно значительное усилие. В некоторых случаях придется прибегнуть к помощи молотка.

Также встречается старое крепление конусом Морзе. Этот способ соединения патрона и вала известен с конца XIX века и до сих пор остается достаточно распространенным. Вал имеет конус такой, что обратный конус должен быть на патроне. Углы конусов должны совпадать. Для фиксации узла также используется винт с левой резьбой. На патронах с таким креплением может быть маркировка: В10, В14 и т. д, от 4 до 45.

Цифры шифруют размер конуса. Цифры рядом укажут диаметр хвостовика рабочей детали, которая может быть зажата данным узлом. Конусы в процессе длительной работы могут довольно плотно притираться друг к другу. Часто для их разделения приходится использовать молоток, а иногда и разбирать сам инструмент, извлекая приводной вал. Дальнейшие манипуляции производить будет значительно удобнее. Иногда на патроне имеются грани под гаечный ключ, это значительно упрощает работу.

Типичные неисправности зажимного узла

Чаще всего неисправными в патроне для перфоратора бывают следующие детали.

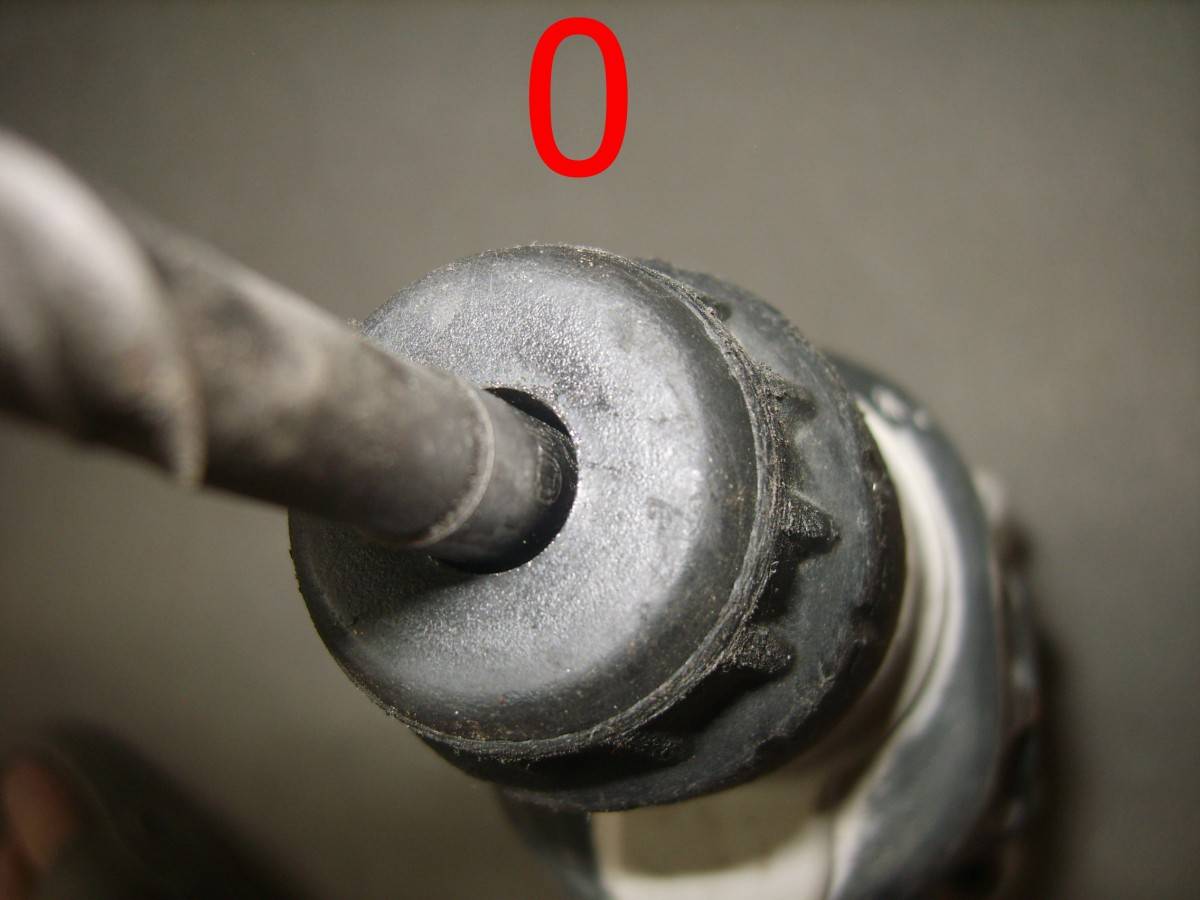

Пыльник истерся или имеет трещины, из-за чего проникающая внутрь патрона строительная пыль загрязняет смазку и препятствует вращению.
Стопорное кольцо. Его ослабление освобождает пружину, шарики выпадают из пазов, буры не держатся.
Направляющий цилиндр. Износ внутренних канавок не позволяет надежно фиксировать буры.
Пружина. Ее износ или разлом снижают амортизацию.
Шарики. Уменьшение их диаметра вследствие износа не позволяет удерживать бур.

Шарики, пружину и стопорное кольцо можно заменить подходящими по размерам деталями от других механизмов или попытаться изготовить самому. Пыльники и направляющий цилиндр не ремонтируют, их придется поменять на фирменные исправные экземпляры.

Как можно понять, ремонт патрона перфоратора не настолько сложный процесс. После окончания гарантийного срока на инструмент в случае поломки перфоратор можно отремонтировать своим силами, не обращаясь в сервисный центр.

Виды

Принято различать патроны по особенностям крепления насадок (буров), некоторые устанавливаются на профессиональном инструменте, работающем при высоких нагрузках. Есть менее громоздкие типы для использования на бытовом инструменте: дрелях, шуруповертах.

SDS-патрон

Все зажимные устройства этого типа позволяют быстро и со 100% надежностью зафиксировать насадку, вставив и повернув ее. Подвиды, которые выпускаются современными производителями:

SDS Plus – встречается часто на маломощных инструментах. Диаметр – 10 мм, длина – 40 мм, есть 2 паза для установки в держатель перфоратора. Диаметр контактной части от 4 до 26 мм.
SDS Max – такая маркировка встречается на хвостовиках буров с диаметром рабочей части более 26 мм. Длина части, заправляемой в держатель – 90 мм, ее диаметр – 18 мм.
SDS Top – встречается не очень часто, длина хвостовика – 70 мм, диаметр – 14 мм. На поверхности его 4 паза – 2 открытых и 2 закрытых.
SDS Quick – имеют нестандартные хвостовики со шпонками и держателями. Нужен для фиксации под сверло или биту (от шуруповерта). Часто выпускаются фирмой Bosh.

Основной конструктивный элемент SDS-патрона – шарики, которые в момент установки бура центруют хвостовик относительно отверстия, а потом фиксируют его.

Зубчато-венцовые ключевые

Стандартный тип, часто встречающийся на электродрелях. Отличаются тем, что для зажима бура/сверла, хвостовик которого имеет обыкновенную цилиндрическую форму без каких-либо пазов, требуется специальный ключ.

Сверла и буры фиксируются тремя кулачками.

Не годится для сверления крупных отверстий, так как сверло будет постоянно прокручиваться в патроне.

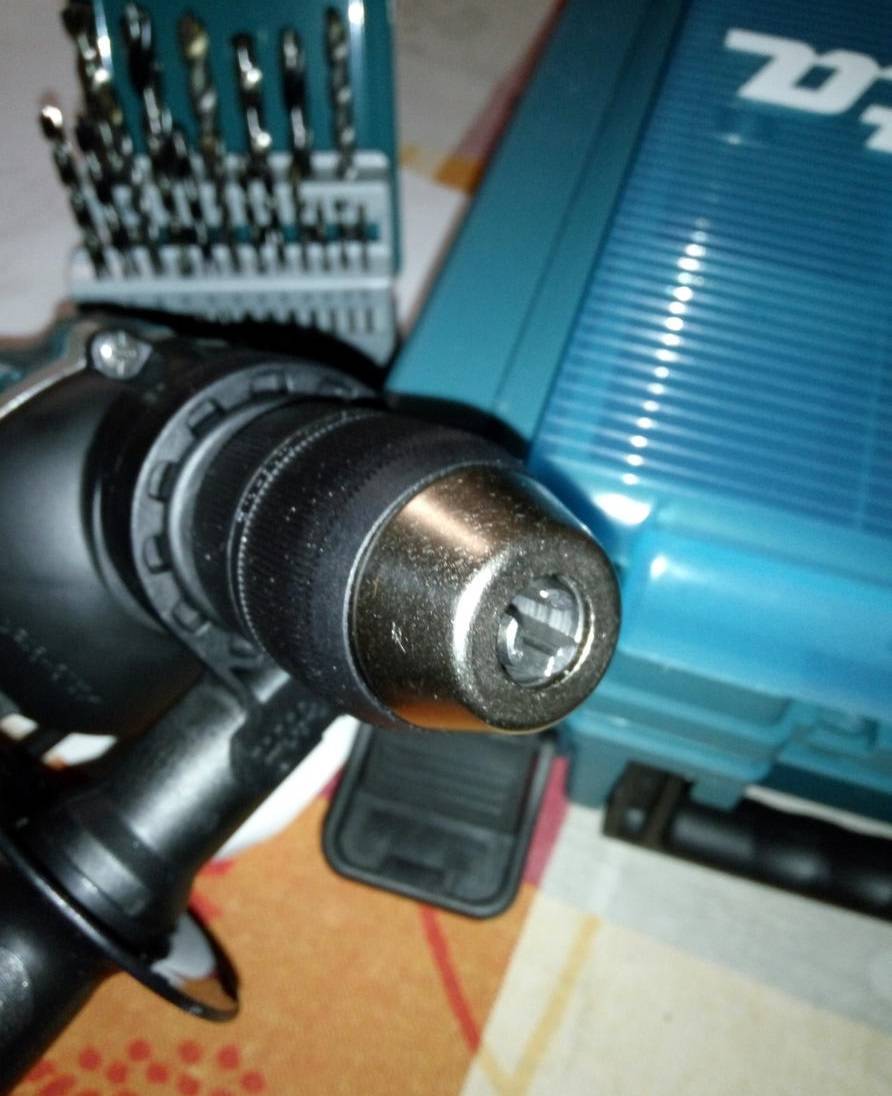

Быстрозажимные

Можно увидеть на шуруповертах и некоторых моделях дрелей. После установки насадки ее фиксируют двумя руками: одной – удерживают нижнюю часть патрона (кольцо), а второй – затягивают верхнее кольцо.

Зажимные с одной муфтой

Один из видов быстрозажимных патронов, но для затягивания насадки нужна только одна рука. Но использовать его можно только на инструменте, который поддерживает функцию автоматической фиксации рабочего вала.

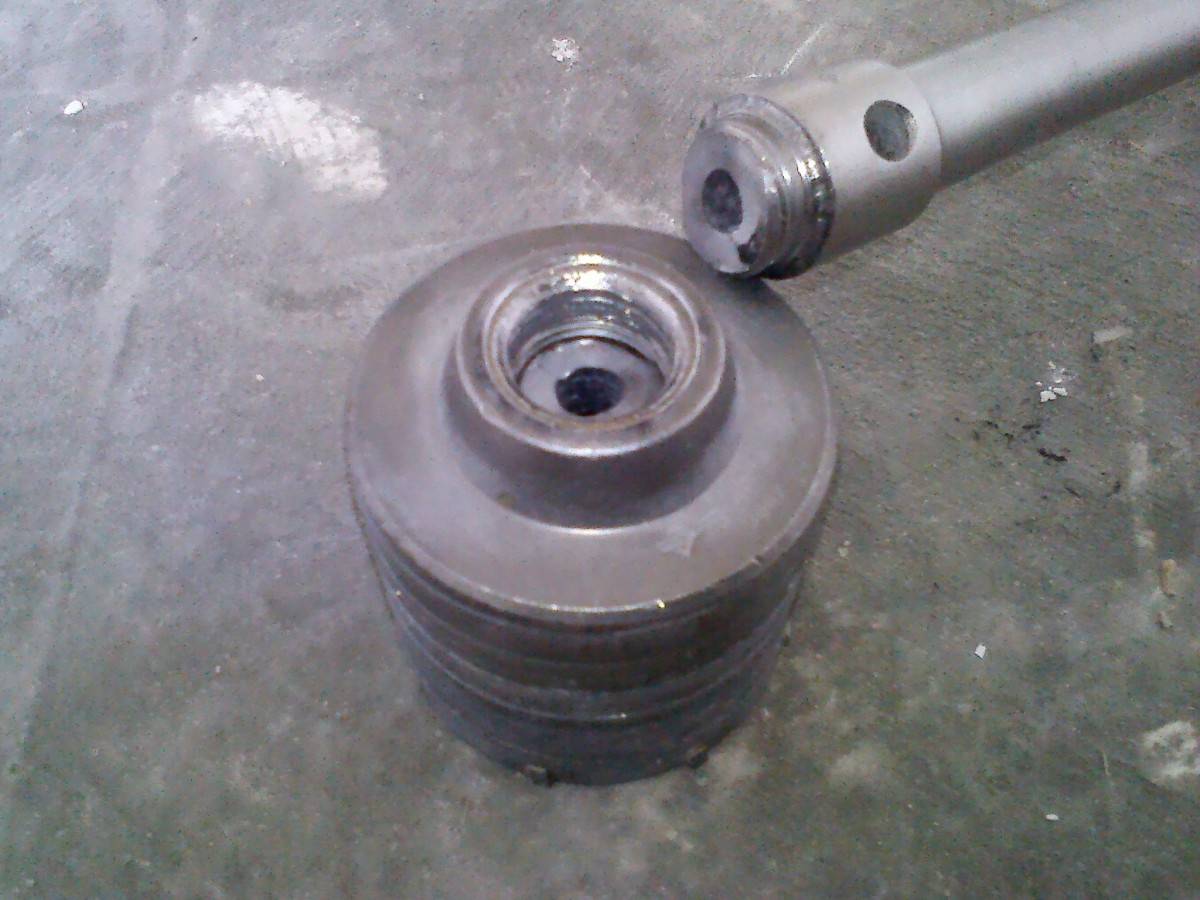

Переходные

Предназначены для работы с насадками, которые невозможно фиксировать в патроне этого перфоратора. То есть, они являются самостоятельным зажимным устройством(переходником), оснащенным хвостовиком.

Различие инструментов по их массе

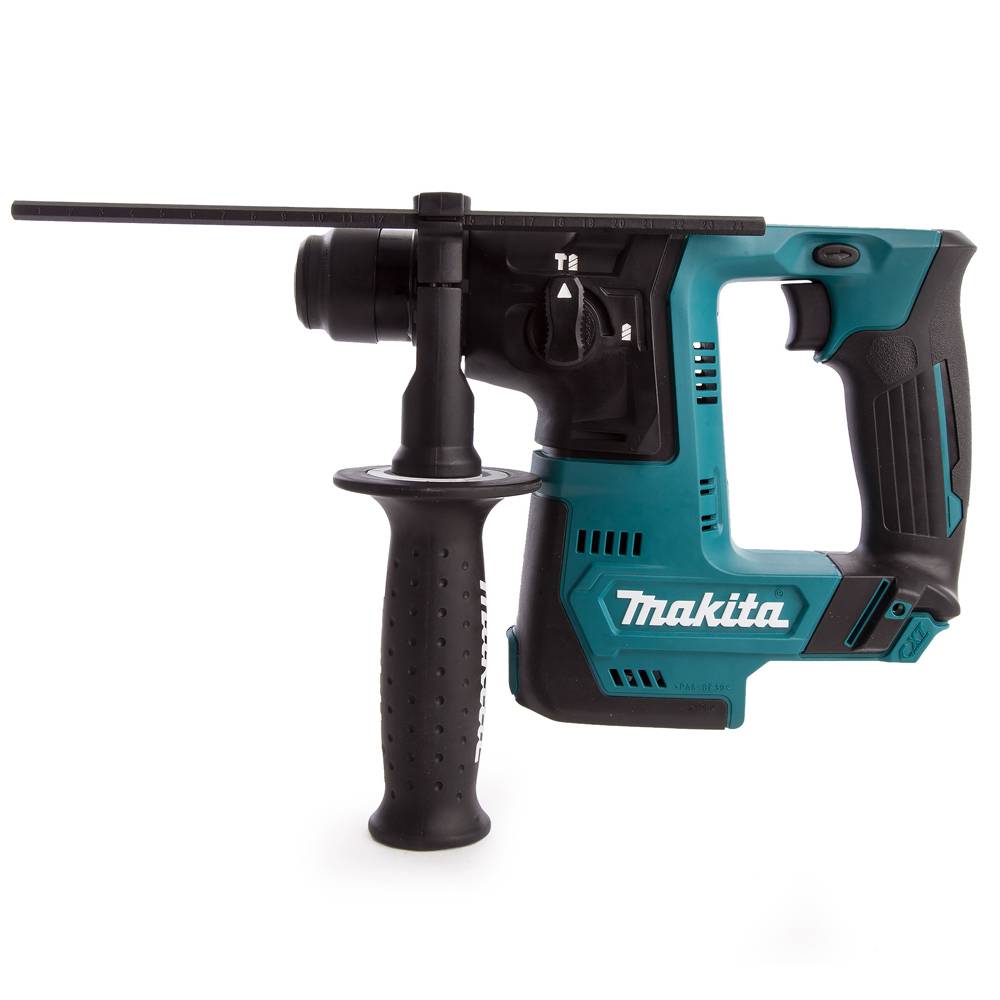

Все то огромное количество самых разных моделей, которые сегодня предлагаются на рынке, в зависимости от их «весовой категории» можно разделить на три группы – легкие, средние и тяжелые перфораторы. Первую группу представляют устройства с массой 2-4 кг, вторую – инструменты весом около 5 кг, третью группу – механизмы массой в 5 кг и более.

Весовые особенности следует учитывать при выборе наиболее подходящего для той или иной работы перфоратора. Это имеет значение, если перфоратор приобретается для продолжительных ремонтно-строительных работ. Разумеется, чем меньше вес сверлильной машины, тем дольше ее можно эксплуатировать, не боясь, что от ее тяжести быстро устанут руки.

Но с другой стороны, при малой массе устройства не стоит требовать от него слишком большой мощности. Обычно легкие перфораторы, которые составляют большинство среди всех существующих подобных механизмов, показывают мощность в пределах 400-700 Вт. Соответственно, средний класс представлен инструментами мощностью 800-1200 Вт, а тяжелые перфораторы характеризуются мощностью от 1200 до 1500 Вт.

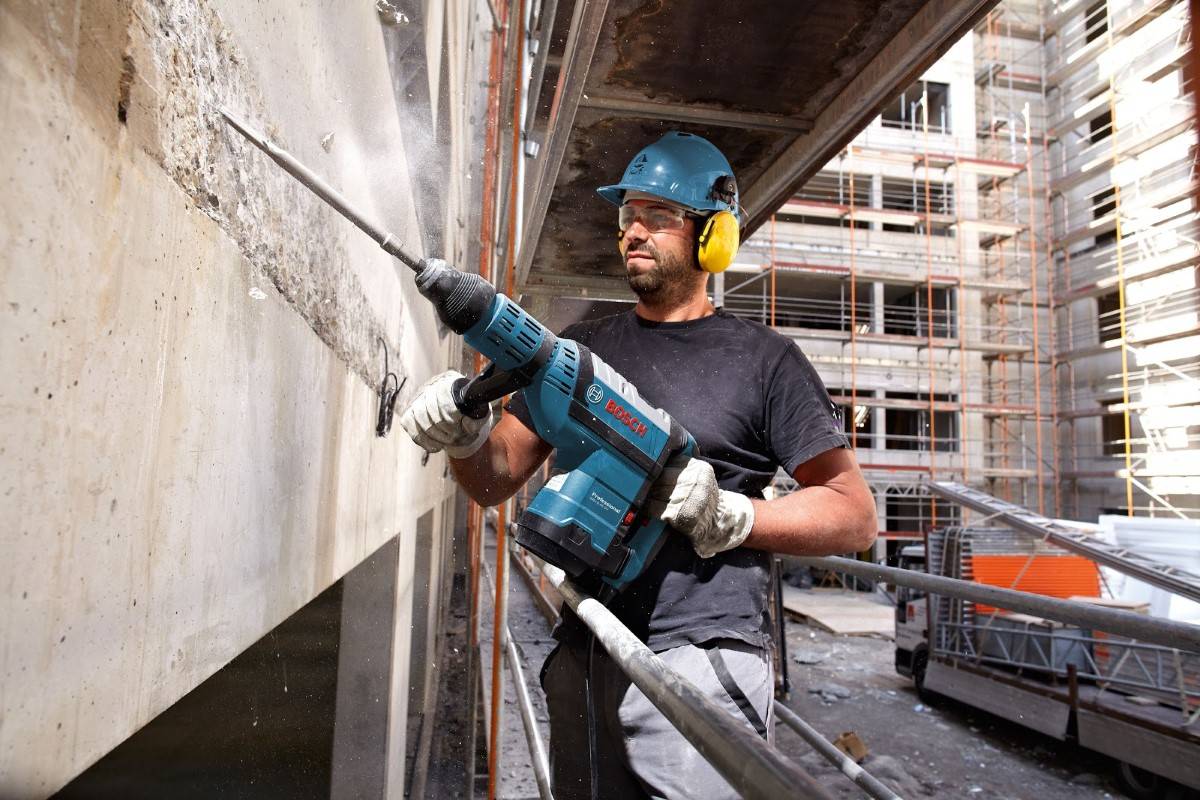

Традиционно легкие сверлильные машины обычно применяют в быту, средневесовые – в профессиональных целях, а тяжелые перфораторы эксплуатируются только специалистами-строителями.

Конструкция и виды патронов для перфоратора
