Оловоотсос. Удаляем ненужный припой

Оловоотсос (инструмент для удаления припоя)

Всем доброго времени суток. Сегодняшний обзор будет посвящен весьма незамысловатой, но достаточно полезной вещице с интригующим названием оловоотсос, проще говоря — инструмент для удаления припоя. Не то, чтобы данная вещь очень необходимая, но она в состоянии существенно облегчить жизнь любого радиолюбителя (как начинающего, так и уже состоявшегося). Лично я пришел к ее покупке после того, как мне потребовалось выпаять несколько элементов. С теми элементами у которых был один или два рядом расположенных контакта особых проблем не возникало, а вот много контактный чип существенно меня утомил — удалять припой с каждой ножки, чтобы она освободилась, не так уж и просто. В общем, этот процесс занял у меня много времени и сил, а ведь все могло бы быть сделано куда быстрее. После того случая я задумался о приобретении приспособления, которое было бы в состоянии сделать процесс удаления припоя простым, незатейливым и, что самое главное, быстрым. Именно для этих целей и используется герой сегодняшнего обзора — оловоотсос. Местом покупки стал eBay, так как на то время это было самое дешевый вариант, который мне удалось найти. Посылка провела в пути около месяца, если кто-то интересуется ее маршрутом следования из Китая в Беларусь, то посмотреть его можно здесь.

Пришла посылка в обычном полиэтиленовом пакете без какой-либо дополнительной защиты (хотя это логично, особо ломаться тут нечему). Сам же оловоотсос поставляется в заводской упаковке, которая представляет собой пластиковый пенал с картонной задней стенкой.

В пути упаковка существенно помялась, но на самом инструменте это никак не сказалось — он добрался ко мне целым и невредимым.

Сам оловоотсос представляет собой некое подобие шприца с той лишь разницей, что он не выталкивает из себя содержимое, а наоборот всасывает. Размеры его не очень маленькие — диаметр около 2 сантиметров, а длина около 14 сантиметров. Вес — 27 грамм. Каких-либо претензий по качеству изготовления у меня нет — все элементы сделаны нормально, трещин, царапин, сколов, как и неприятного запаха не оказалось, что не может не радовать.

Условно, данный инструмент можно разделить на 2 основные части — металлическую «колбу» с пластиковым носиком через который внутрь попадает олово, а так же поршень, благодаря которому внутри колбы создается что-то вроде вакуума. На металлической колбе имеется насечка для уменьшения скольжения инструмента в руке во время проведения работ.

Внутри установлена пружина, благодаря которой вся эта система работает.

А работает она следующим образом: поршень вдавливается внутрь и фиксируется в таком положении, потом, когда припой разогрет до жидкого состояния, к нему носиком приставляется оловоотсос и нажимается кнопка, которая высвобождает поршень. Благодаря пружине происходит резкое выталкивание поршня и появляется втягивающая сила, которая и увлекает припой внутрь данного устройства. Затем устройство разъединяется и весь собранный припой высыпается то ли в мусорное ведро, то ли в баночку для последующего повторного использования.

Кнопка спуска поршня:

Устройство простое, но несмотря на это очень эффективное. Самое слабое место — уплотнительное кольцо на поршне.

Думается мне, что со временем от трения по остаткам олова, которые попадают на внутренние стенки металлической колбы, оно таки повредится и начнет пропускать воздух.

В принципе, больше ничего интересного в устройстве и внешнем виде данного изделия нет. Так что можно проверить его в деле. Для проведения эксперимента была найдена старая нерабочая мышка и на контакты на скорую руку напаяны «плюшки» припоя. В живую все это безобразие выглядело следующим образом:

Приводим оловоотсос в рабочий режим, два щелчка и вуаля — результат:

Как видно, от припоя не осталось и следа

А вот так выглядит поршень после завершения работы:

Все в остатках припоя, такая же картина и на внутренней стороне металлической колбы. Чтобы наш оловоотсос прослужил достаточно длительное время необходимо все это протирать.

Но слова словами, а мне кажется, что этот процесс лучше увидеть. Посему предлагаю вашему вниманию небольшой ролик:

У платы от мышки не было нормального упора, потому за первый заход собралось не все

Как видно, данный оловоотсос, несмотря на свою мизерную стоимость, оказался вполне рабочим и функциональным инструментом, который без особых проблем справляется с поставленной перед ним задачей по удалению припоя. Конечно, можно справится и без него, но это будет дольше и не так красиво. Так что если вы не только припаиваете новые элементы, но и выпаиваете старые, то можете обратить свой взор на данную вещицу — она, определенно, вам пригодится

В принципе, на этом все

Спасибо за внимание и потраченное время

Сборка оловоотсоса

Для получения эффекта вакуумного отсоса припоя при обустройстве трубки с поршнем необходимо обеспечить хорошую герметизацию канала, что достигается качественным сопряжением всех соединяемых деталей.

Перед началом сборки жало паяльника отпиливают и затачивают так, чтобы смесительный тройник располагался по возможности ближе к его нагревателю.

Дальнейшие операции осуществляются в следующем порядке:

1. Медная трубка изгибается дугой (как показано на фото), после чего один из её концов обжимается в тройнике посредством накидной гайки.
2. На другой конец трубки надевается винная пробка с вмонтированной с её дальнего торца резиновой грушей.
3. И в завершении работ в нижнее отверстие тройника вставляется штуцер с наконечником от шланга насоса.

Всё – на этом сборка паяльного отсоса завершена!

При наличии всех исходных комплектующих специалисту на сборку такого отсоса припоя потребуется не более часа. Относительным недостатком данного варианта исполнения является громоздкость устройства, которое может быть несколько облегчено за счёт использования паяльника меньшей мощности (40 Ватт, например).

Паяльник оловоотсос – обзор инструмента радиолюбителя

Если у вас еще нет оловоотсоса, мы идем к вам! Сегодня я хочу поделиться большой радостью со своими читателями, так как мне удалось выйти на уровень выше в процессе ремонта и пайки радиодеталей в целом.

Признаюсь, я никогда ранее не пользовался обычным классическим вакуумным оловоотсосом во время пайки, хотя и знал о его существовании. Работа двумя руками, т.е. когда в одной руке мы держим паяльник и расплавляем им припой, а во второй руке оловоотсос и быстро подносим и нажимаем кнопку срыва поршня – такая перспектива для меня лично выглядит неудобной и я предпочитал выпаивать просто паяльником.

Теперь выпаивание радиодеталей приносит лишь положительные эмоции и я хочу, рассказать подробнее об этом инструменте. Сожалею, что выкинул много плат, сейчас бы зимний вечером посидеть повыпаивать детальки.

При цене в районе 500 рублей, паяльник оловотсос имеет мощность в 36 Вт и совмещает в себе конструкцию классического паяльника и оловотсоса в одном устройстве. На Aliexpress есть разные модели подобных приборов, но на мой взгляд только этот заслуживает вашего внимания.

Связано это с тем, что в отличии от другой распространенной модели, здесь совсем не греется ручка, работать можно комфортна в течении длительного времени. Существует более дорогая модель с вибрационным компрессором – она дорога, тяжела, шумна и при этом качество работы и надежность оставляют желать лучшего. Профессиональные компрессорные модели стоят от 7000 рублей и выше и используются только в лабораториях и дорогих мастерских.

По своей любимой привычке, после распаковки посылки, первым делом я произвожу осмотр, а затем разбираю устройство, чтобы убедиться в правильности сборки и отсутствии неисправных или поврежденных элементов. Была обнаружена порванная уплотнительная резинка (место перехода трубки в пластик), заклеил супермоментом, промазал все места соприкосновения силиконовой смазкой для лучшего прилегания и герметизации.

В приборе используется нихромовый нагревательный элемент на 36 Вт, можно заказать запасной сразу, хотя думаю, что перегореть элемент не должен в ближайшие лет 10, особенно, если использовать диод для понижения температуры.

Корпус электрического оловоотсоса выполнен из хромированного металла, который обгорает в первый же день использования и красивый ранее паяльник начинает выглядеть “сгоревшим”. Поэтому я разобрал полностью паяльник и сделал воронение минеральным маслом, чтобы металлическая поверхность приобрела стойкий черный цвет.

Если вы пожелаете повторить мой способ чернения металла, даю краткое руководство. Вам потребуется обязательно вытяжка на газом или же делать это на улице. Разогреваете до слабого красна металл, далее опускаете в минеральное масло. Далее снова разогреваете и начинаете обмазывать например ватной палочкой смоченной в том же масле. Такую процедуру необходимо проделать раз 10 и вы увидите, что металл покрывается стойким черным покрытием. Подробнее лучше почитайте в интернете, способов воронения много.

Стоит данный прибор в районе 500 рублей, можно заказать оловоотсос на Aliexpress здесь , также доступны запасные нагревательные элементы. Посылка мне дошла из Китая за пару недель, последнее время заметил более быструю работу нашей почты. Более подробный обзор смотрите в видео ниже.

ВНЕШНИЙ ВИД. РАЗМЕРЫ. ВЕС

Пришёл инструмент в стандартной упаковке. Самая крупная надпись TNI-U как бы намекает, что вещь брендовая, решил погуглить, что за фирма, однако зайдя на одноимённый сайт, ничего путного там не нашёл.

На противолопожной стороне схематично изображено, как пользоваться этим оловоотсосом. Язык китайский.то, что с обратной стороны

Конструктив полностью пластиковый, за исключением центрового стержня и пружины.

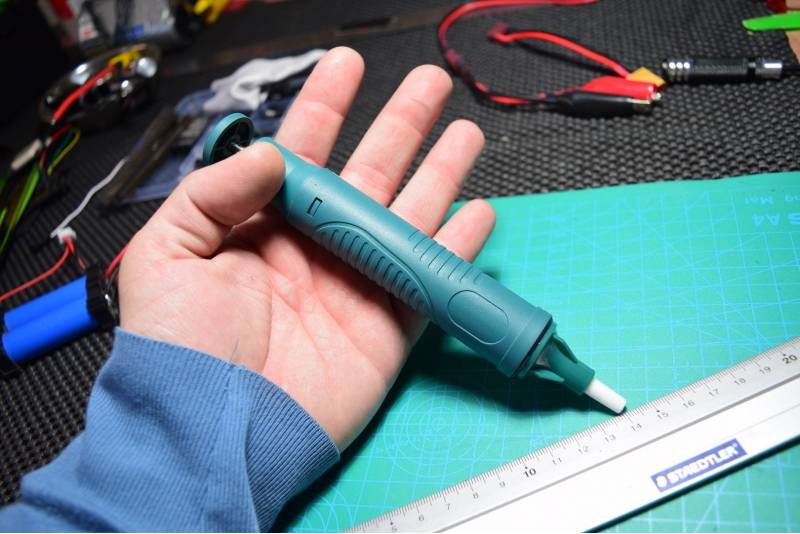

Габариты немаленькие, заметно больше, чем у дешёвого популярного варианта.

В обычном состоянии длина конструкции ~23см

, во взведённом~18см

Ширина — более 2.5см

Вес — 64гр.

Высота фторопластового кончика ~1.4см

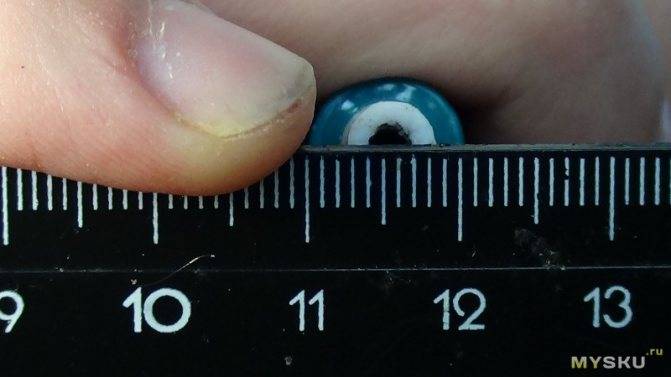

, диаметр внутреннего отверстия около3-х мм

Как и ожидалось, после нескольких работ по выпайке, этот кончик сопла стал оплавляться и его края слегка деформировались.

Внутренний металлический стержень при надавливании на спусковую ручку до упора, доходит не до конца. Говорят, что это не есть хорошо, однако для меня лично это не существенно.

К обзору популярного дешёвого оловоотсоса пользователь Aloha_ оставил любопытный комментарий, где предлагалось надевать на этот наконечник силиконовую трубку, чтобы та выступала над соплом на пару миллиметров и прикрывала его края собой. У меня завалялась подобная трубка, от капельницы:

Обрезал лишнюю часть:

И надел на сопло. Получилось так:

Как пользоваться оловоотсосом?

Рассмотрим это на примере работы лучших оловоотсосов 2019 года.

1. Модель Endineer SS-02. Оловоотсос всасывающего типа, оснащённый термостойким силиконовым наконечником высокой гибкости, который соединён с небольшой вакуумной камерой. Наличие паяльной присоски позволяет соплу непосредственно контактировать с паяльником, не рискуя повредить его. В то же время сопло свободно обволакивает зону паяного соединения. Тефлоновая трубка, прорезанная с торца, образует надёжную посадку поверх расплавленного припоя. Трубку можно периодически менять, для чего используется прилагаемый ремонтокомплект. Позволяет проводить все операции одной рукой.

1. Модель SeaLody. Универсальный оловоотсос, работающий по принципу «три в одном»: кроме ручного вакуумного отсоса, имеются также два фитиля, предназначенные для удаления остатков припоя и флюса. В последнем случае используется проволока из бескислородной чистой меди, которая обеспечивает качественное удаление флюса, особенно в труднодоступных местах. Поддерживает стабильный вакуум. Устройство оснащено алюминиевой рамой, что позволяет управляться с ним одной рукой.

1. Модель Greenlee 1700. Оснащена наконечником универсального типа, действует по принципу нагрева воздуха. Прижим осуществляется при помощи пружины. Для равномерного распределения теплового потока по всей поверхности пайки оловоотсос снабжён медной сеткой. Прочный и жёсткий корпус исключает повреждение прибора при случайном контакте с расплавом. Выделяется удобством управления, поставляется с запасной пружиной и присосками, однако сменный наконечник в комплект не входит.

1. Модель Wick & Desoldering Pump. Устройство исполнено в виде пистолета, предназначено для удаления припоя. Управляется одной рукой. Оловоотсос снабжён высокостойкой присоской и паяльной оплёткой из меди. После разогрева фитиля и припоя, паяльная оплётка быстро поглощает расплавленный припой, оставляя рабочую зону абсолютно чистой. В конструкции предусмотрена нескользящая губка (выполненная из материала с высокой теплоёмкостью) и нейлоновая температуростойкая насадка.

1. Модель OMorc Desoldering Wick. Присоска для припоя имеет раму, изготовленную из алюминиевой бронзы, и создаёт вакуум высокого давления, который может эффективно удалять припой с печатной платы. Паяльная оплётка обеспечивает очистку остатков припоя на жале паяльника, что исключает короткое замыкание, особенно в труднодоступных местах. Для обеспечения устойчивости присоска имеет пластиковую основу.

Как использовать

Для использования оплетки при снятии припоя понадобится паяльник и флакон с жидким флюсом.

Если жидкого флюса нет, берут любой другой, но работать будет некомфортно. Можно приготовить жидкий флюс самостоятельно, если заранее растворить кусочки сосновой канифоли в спирте или кусочки цинка в соляной кислоте.

Лучше всего подойдет медная оплетка для снятия припойного сплава. Отрезок оплетки необходимо покрыть флюсом. Сделать это можно кисточкой, но лучше, чтобы вся поверхность, на которую будет собираться припой, была покрыта, а для кисточки останутся недоступными части проводков внутри оплетки.

Эффективнее будет нанести флюс при помощи погружения в него конца оплетки. Для этого лучше использовать устойчивый сосуд с достаточно широким горлом.

После смачивания оплетки флюсом, ее прикладывают к месту, с которого необходимо снять припой, и нагревают паяльником. Нагревшаяся оплетка передает тепло на припой, и тот, расплавляясь, прилипает к оплетке, оставляя контакты чистыми.

Когда соберется достаточное количество, препятствующее дальнейшему сбору, конец оплетки обрезают и используют следующий участок.

После очистки одного из контактов, действия повторяют с каждым последующим до полной очистки или до освобождения компонента из платы. В результате качественной очистки монтажные отверстия получаются ровные, а контактные площадки остаются чистыми и облуженными.

Сборка оловоотсоса

Для получения эффекта вакуумного отсоса припоя при обустройстве трубки с поршнем необходимо обеспечить хорошую герметизацию канала, что достигается качественным сопряжением всех соединяемых деталей.

Перед началом сборки жало паяльника отпиливают и затачивают так, чтобы смесительный тройник располагался по возможности ближе к его нагревателю.

Дальнейшие операции осуществляются в следующем порядке:

1. Медная трубка изгибается дугой (как показано на фото), после чего один из её концов обжимается в тройнике посредством накидной гайки.
2. На другой конец трубки надевается винная пробка с вмонтированной с её дальнего торца резиновой грушей.
3. И в завершении работ в нижнее отверстие тройника вставляется штуцер с наконечником от шланга насоса.

Всё – на этом сборка паяльного отсоса завершена!

При наличии всех исходных комплектующих специалисту на сборку такого отсоса припоя потребуется не более часа. Относительным недостатком данного варианта исполнения является громоздкость устройства, которое может быть несколько облегчено за счёт использования паяльника меньшей мощности (40 Ватт, например).

Как выпаять радиодетали из плат?

Вышедшие со строя электрические приборы вовсе не обязательно сразу отправлять в утиль, ведь отдельные электронные компоненты с них могут запросто пригодиться для ремонта или конструирования различных самоделок.

Единственная проблема, с которой сталкиваются начинающие электрики — как выпаять радиодетали. Несмотря на кажущуюся простоту, этот процесс требует особого внимания и применения специальных приспособлений, значительно упрощающих выпаивание радиодеталей.

Инструменты, которые нам понадобятся

Многие инструменты могут уже быть в наличии радиолюбителей, занимающихся изготовлением самоделок. В противном случае их придется приобрести или сделать самостоятельно из подручных материалов.

Поэтому прежде чем выпаять радиодеталь обзаведитесь такими приспособлениями:

• Паяльник нужной мощности и конструкции для прогревания контактов радиодеталей. Можете взять готовый, а можно изготовить своими руками, процесс изготовления детально изложен в следующей статье: https://www.asutpp.ru/payalnik-svoimi-rukami.html
• Пинцет или зажим – применяются для манипуляций с радиодеталями. Позволяет придерживать элементы с помощью пинцета, фиксировать их положение и осуществлять дополнительный отвод тепла, когда вы пытаетесь их выпаять.
• Иглы трубчатой формы – продаются готовые, но если таковых нет под рукой, их можно заменить обычной медицинской иголкой от шприца, главное, чтобы внутренний диаметр надевался на ножку радиодетали. Кроме иголок можно использовать трубки или гильзы, с их помощью разогретые радиодетали отделяются от припоя.

Рис. 1. Набор иголок для пайки

Демонтажная оплетка – также выступает вспомогательным средством, если вам нужно выпаять те элементы, которые имеют большое количество ножек на печатной плате. Можно как приобрести готовую, так и изготовить ее своими руками.

Рис. 2: демонтажная оплетка

Оловоотсос – устройство для удаления припоя с места крепления, позволяет быстро выпаивать большое количество радиодеталей. Конструктивно включает в себя вакуумную колбу, обратную пружину и поршень, приводимый ею в движение. Помимо приобретения заводской модели, можно изготовить оловоотсос своими руками.

Рис. 3. Оловоотсос Неискушенные электрики могут возразить, что такого количества инструментов для выпаивания радиодеталей будет слишком много. Ведь пайка выполняет при помощи обычного паяльника, но все вышеперечисленные приспособления помогут вам выпаять нужные элементы и быстро, и аккуратно. Это особенно актуально при больших объемах контактных ножек в плате. Теперь рассмотрим применение каждого из описанных выше инструментов на практике.

Методы демонтажа радиодеталей из плат

Демонтаж радиодеталей может производиться при помощи классического паяльника, когда вы прикладываете нагревательный элемент к выпаиваемой детали и поддеваете ее слесарным инструментом. Но эта методика не требует особых разъяснений, поэтому далее мы разберем более сложную работу и способы ее реализации в домашних условиях.

Феном

Паяльный фен представляет собой бесконтактный вариант паяльника, который не менее эффективно позволяет выпаять радиодетали. Преимущества такого метода вполне очевидны, к примеру, при демонтаже микросхемы вам нет необходимости выпаивать каждую ножку микросхемы. Достаточно нагреть потоком воздуха определенную область на печатной плате, и весь припой расплавится одновременно. Затем радиодеталь поддевается отверткой или вытягивается пинцетом.

Чтобы выпаять радиодетали феном необходимо выполнить следующий порядок действий:

Оловоотсос: как правильно пользоваться

Паяльник с отсосом олова обладает следующими достоинствами:

• ускорение выпаивания различных элементов, что проходит максимально просто;
• у мастера освобождается одна рука для большего удобства в дальнейшей работе;
• отсасывание припоя происходит путем нажатия одной кнопки, причем сам процесс происходит предельно быстро;
• два инструмента объединены в одном, который не занимает много места при хранении и перевозке;
• стоимость одного паяльника с отсосом олова примерно равна одному оловоотсосу, в зависимости от конкретной модели;
• распространенность в продаже (можно подобрать подходящий вариант с любыми характеристиками);
• качество работы является удовлетворительным для конкретных целей применения.

К недостаткам данной техники стоит отнести следующее:

• уязвимость корпуса, которая сильно зависит от ударов и прочих механических повреждений (большинство моделей делаются из пластика, чем и обусловлен данный фактор);
• система отсасывания может выходить из строя, так как сами механизмы оказываются хлипкими;
• на некоторых моделях отсутствует изоляция на ручке, но это можно исправить самостоятельно;
• узкая сфера направленности, так как использовать оборудование только лишь в качестве паяльника не совсем удобно и целесообразно.

Несмотря на то, что встречается большое количество моделей с данной функцией, принцип действия у них одинаковый. Присутствуют различия в системах, которые могут быть выполнены с разным уровнем качества, в размерах, особенностях механизма, силе пружины и прочих деталях. В остальном – это все тот же паяльник, в корпус которого вставлена колба с поршнем.

Одной из частых причин поломки является лопнувшая прокладка, которая изготавливается из силикона. Она служит для герметизации сопла для припоя. Если прокладка лопается, то сопло попросту перестает затягивать припой, и основная функция устройства не работает. Данную деталь очень сложно найти в продаже, как запасную в оригинальном исполнении, но ее можно изготовить самостоятельно с помощью силиконового герметика, продающегося в любом строительном магазине. Сюда подойдут термостойкие марки.

Для ремонта необходимо разобрать паяльник с вакуумным отсосом 220 В, при этом отключив его от сети. После разбора сопло нужно смазать герметиком, но сделать это так, чтобы материал не попал внутрь. После этого требуется установить испорченную прокладку назад, а потом еще раз обработать все герметиком.

Далее необходимо закрутить устройство и подождать, пока клей полностью застынет. Отсос припоя вместе с поршнем желательно вынуть, так как это улучшит поступление воздуха внутрь и увеличит скорость застывания. Конечным этапом считается установка поршня механизма. Не исключено, что при первых включениях будет наблюдаться дым, так как остатки силикона могут выгорать. Спустя непродолжительное время устройством можно будет пользоваться без подобного неудобства.

Вакуумный оловоотсос, является очень полезным инструментом при выпаивании различных радиодеталей, будь это микросхемы, транзистор или, например диод. Так же, качественно удаленное олово с контактов поможет без особых трудностей припаять рабочую деталь.

Оловоотсос состоит из:

• Вакуумной колбы, носика изготовленного из термоматериала;
• Обратной пружины;
• Поршня.

Оловоотсос можно приобрести в строительном или специализированном магазине

После того, как олово расплавилось, убираем паяльник, прижимаем оловоотсос к месту выпайки и плотно прижимаем. Нажимаем на кнопку стопорного механизма. Поршень, двигаясь обратно по колбе, создает вакуум, за счет которого и происходит засасывание олова.

Если оловоотсоса под рукой нет, а деталь необходимо отпаять, то его можно сделать из обычного шприца своими руками. Для этого, нужно взять шприц (по возможности 50 кубов). Вынимаем поршень и помещаем в колбу шприца обратную пружину (пружина должна быть не длиннее колбы, что бы не выдавить поршень). Осталось защитить носик. Сделать это можно любой металлической трубкой соответствующего диаметра. И самодельный оловоотсос готов к использованию.

Теперь, зная несколько способов выпаивания радиодеталей и микросхем, вы с легкостью сможете определить каким, и в каком случае воспользоваться. А применение некоторых хитростей, поможет сделать работу грамотно и с пониманием.

Как правильно пользоваться оплеткой

Оплетку проще всего использовать с массивными жалами паяльника, например, с топориком или мини волной.

Попробуем удалить припой с нескольких массивных контактов.
Добавляем немного флюса. Без флюса не будет поверхностного натяжения, и припой будет плохо собираться в одну точку. К тому же, сама оплетка имеет небольшие окислы, которые под силу удалить только флюсу.
Пастообразный флюс равномерно распределяется и по жалу паяльника и по медным проволокам оплетки.
Теперь прислоняем оплетку к контактам с небольшим запасом. Перемешиваем ее с флюсом, и прислоняем ее при помощи паяльника. Температура паяльника не выше 300 ℃.

Оплетка забирает на себя припой и теряет свои свойства, поэтому постепенно сдвигаем ее залуженную часть в другую сторону и работаем с «свежей» частью оплетки.

Важно не просто прислонять паяльник к оплетке, а еще двигать и паяльник и оплетку из стороны в сторону, чтобы припой равномерно распределился и быстрее удалился с платы

И припой постепенно удаляется с контактов.

Припой убрался не везде, и придется пройтись оплеткой с паяльником еще раз, но уже есть заметный результат. Некоторые контакты полностью свободны от припоя.

Что делать, если припой плохо убирается с платы

Бывают такие ситуации, когда припой не получается удалить из отверстия после детали. Например, вы выпаяли деталь, а припой остался и закрыл собой отверстие. И даже оплетка не помогает удалить его.

Залудите отверстие свежим припоем. То есть, просто добавьте в отверстие припой, чтобы он соединился с тем, который вы не можете удалить. Теперь снова пройдётесь оплеткой по отверстию и припой выйдет из платы.

Старый припой и новый объединятся в одну каплю и благодаря этому припой легко прилипнет к оплетке.

Снятие на жало и с помощью оловоотсоса

Пайка можно выполнить специальным сплавом из олова и свинца.

При необходимости спайки различных мелких деталей из цинка, железа и меди вы тоже можете успешно обойтись без паяльника. В данном случае вам поможет специальный сплав под названием «третник». В его состав входит порядка 62% олова, оставшаяся часть приходится на свинец. Третник позволяет выполнять надежную пайку без паяльника.

После завершения подготовительного этапа вам нужно взять кусочек сплава и положить его на поверхность одной из соединяемых частей. Далее вам необходимо взять грелку или, в случае пайки мелких деталей, спиртовую лампу либо свечу и основательно прогреть место соединения с третником.

При необходимости спаять проволоку нужно прикоснуться полоской третника к предварительно смоченной в растворе хлористого цинка и нагретой поверхности. Сплава должно отделиться довольно большое количество. Подождите, пока он расплывется по изделию, после чего приложите другую деталь. Тщательно прогрейте место соединения и оставьте охлаждаться. При отсутствии цинка либо соляной кислоты поверхность можно обработать бурой или сухим нашатырем.

Электрические провода лучше всего паять с применением растворенной в спирте канифоли. Облейте место соединения водой в целях охлаждения, после чего обработайте старым напильником. При необходимости вылудить медную либо железную деталь, смочите ее раствором хлористого цинка, после чего размажьте сплав по поверхности. Деталь должна при этом равномерно подогреваться на пламени спиртовки либо горелки.

Чтобы снять припой на жало паяльника, необходимо тщательно очистить его и покрыть флюсом. Тогда, при расплавлении припоя на контактных площадках, последний налипнет на жало, и площадка очистится.

Такой способ не очень удобен тем, что за один раз позволяет собрать лишь небольшое количество материала, а потом жало снова придется чистить.

Оловоотсос – инструмент, конструктивно состоящий из трубки с подпружиненным поршнем. С одного конца трубки находится всасывающее устройство. Перед началом работы поршень вдавливается в трубку и фиксируется при помощи кнопки.

Поршень, двигаясь под действием пружины, создаст разрежение в трубке, которое затянет внутрь ее расплавленный припой. Чтобы извлечь собранное олово, достаточно разобрать корпус оловоотсоса.

Электрический оловоотсос своими руками

Самодельный отсос припоя.

Доброе всем время суток. Речь пойдет о самодельном оловоотсосе. Началось все с того, что камне пришел, знакомы принеся с собой фото одного девайса оловоотсоса и древний советский 65 ваттный паяльник, найденный им, где то в глубоких закромах своей квартиры или перешедший к нему по наследству. Пусть вас не смущают габариты и мощность, как оказалось этим монстром приноровившись, вполне удобно пользоваться. А мощность паяльника вполне легко понизить обычными выпрямительными диодами, поставив их последовательно на один из сетевых проводов паяльника. Конечно можно поставить готовый регулятор (диммер) , или собрать но иногда в самый нужный момент нет необходимых деталей для этого, а диоды практически можно выдрать откуда угодно + они не греются при работе в отличии от резисторов (таким образом у меня стаял диод на моем китайском 60 ватном паяльнике несколько лет). Вот оригинал того оловоотсоса с которого мне в последствии пришлось сделать клона (фото именно этого оловоотсоса мне принес знакомый) SH-60 паяльник, нихромовый нагреватель (220В, 40Вт), с оловоотсосом Предназначен для выпайки компонентов и удаления продуктов пайки Поставляются с жалом V-1 с оловоотсосом Вес 330 г

К сожалению купить готовый такой экземпляр у нас нереально так как у нас уже давно нет радиомагазина.(можно конечно заказать через Интернет) Но цена данного паяльника довольно высока. Так что было решено попробовать сотворить нечто подобное самому, тем более, что такая мысль меня посещала уже давно. Список деталей. Паяльник 65ват

Трубка медная ду 8мм (бывает еще на 6мм) куплена в магазине, где продают медную сантехнику (трубы, краны, отводы)

Тройник,( обжимной) моно купить в магазине медной сантехники, у мастеров по ремонту холодильников, или на газовой автозаправке где устанавливают газовое оборудование на машины. Именно на газовой автозаправке я и взял данный итальянский тройник (точнее мне просто дал его знакомый, работающий на заправке, услышав мою историю о том, зачем я ищу подобный тройник.) Тройники бывают итальянскими, белорусскими или китайскими, качество соответственно производителю. Мне достался итальянский.

Способы удаления припоя

В некоторых случаях для демонтажа допускается использовать паяльный фен, который, нагревая большую площадь, расплавляет припой на всех контактах.

Но пользоваться феном бывает неудобно при тесном монтаже. Существует возможность разогреть припой на ножках соседних компонентов.

Идеальным будет демонтаж, при котором контактные площадки останутся чистыми и облуженными. Иногда применяют механические и химические способы.

Для аккуратного снятия припоя с платы лучше воспользоваться паяльником. При этом возможно несколько вариантов:

• снять припой непосредственно на жало паяльника;
• воспользоваться оловоотсосом, чтобы удалить лишний припой;
• снять при помощи оплетки.

Иногда для очистки платы применяют сжатый воздух, которым сдувают лишний материал. Но этот способ используется редко, так как он груб и даже довольно травматичен.

Существует несколько способов, как убрать лишний припой с микросхемы. Среди них числятся такие как:

• Демонтаж;
• Оловоотсасыватель;
• Лента для снятия припоя;
• Специальный аппарат для удаления;
• Паяльная станция;
• Термостол;
• Сжатый воздух.

Демонтаж. Относится к грубым способам, так как не всегда помогает сохранить плату в целостности после снятия. Здесь используется метод механического устранения при помощи такого инструмента, как специальный пинцет или небольшой молоток. Это подходит только для достаточно больших капель материала. Здесь не имеет большого значения, какая температура плавления припоя, так как не используется термическая обработка.

Оловоотсасыватель. Это один из наиболее распространенных способов, как удалить лишний припой с платы без оплетки. Он применяется для выборочного удаления материала. Припой удаляется через выборочные отверстия. Существуют как относительно небольшие отсасывыватели, которые стоят недорого, но малоэффективны в работе, так и более серьезные модели.

Оловоотсасыватель для удаления лишнего припоя с платы

Медная лента для удаления припоя. Она выполняется в виде оплетки, которая накладывается поверх лишних капель, после чего нагревается паяльником, благодаря чему мягкоплавкий металл впитывается в поры оплетки тугоплавкой меди. Это наиболее эффективный и часто применяемый способ. Лента для удаления припоя выпускается в различных размерах.

Аппарат для удаления. Этот агрегат будет полезен для тех, кто часто занимается пайкой плат. Это инструмент, который похож на паяльник, но внутри у него имеется отверстие для жала. Жало подсоединено к насосу, так что достаточно приложить его к лишним частицам металла и разогреть, после чего они будут всасываться внутрь.

Паяльная станция для устранения припоя

Термостол. Это еще один способ, как убрать припой с контактов вместе с контактами, если неправильно пользоваться. Но если использовать нагрев на должной температуре, чтобы мелкие частицы расплавлялись быстрее, чем напаянные контакты, то вполне возможно избавиться только от лишних элементов.

Термостол для уброрки припоя с контактов

Сжатый воздух. Это один из тех способов, которые не используют экстремальное термическое воздействие, но требуют достаточно тонкого мастерства. Для начала припой разогревается до определенной температуры при помощи обыкновенного паяльника, а потом с помощью сжатого воздуха из баллончика или компрессора просто сдувается с поверхности. Это грубый метод, который требует четкого выполнения техники безопасности.
