Нормально открытый клапан: конструкция, принцип работы, неполадки

Как установить своими руками электроклапан для воды (12 Вольт, 220В)

С установкой электромагнитного клапана (12 Вольт, 220В) на воду можно справиться самостоятельно. Чтобы избежать ошибок в процессе этого, желательно придерживаться некоторых правил:

не допускается монтаж запорного устройства, оснащенного катушкой, которая способна выполнять функцию рычага;
все работы по установке или демонтажу клапана можно выполнять только после того, как система полностью обесточена;
нужно позаботиться о том, чтобы вес трубопровода не оказывал давления на корпус клапана.

Обратите внимание! В процессе монтажа электроклапана для воды (12 Вольт, 220В) своими руками необходимо контролировать направление стрелки на корпусе устройства. Она должна показывать в ту же сторону, куда движется вода по трубопроводу

Запорные устройства могут использоваться в условиях открытой местности, например, на локальных очистных сооружениях, которые нередко можно встретить на дачных участках. В этом случае электромагнитный прибор нуждается в дополнительной защите. Для этих целей подойдет стандартная ФУМ-лента. Ее также необходимо использовать, если работа осуществляется при низких температурах.

При подключении устройства к сети электропитания обязательно нужно применять гибкий кабель. Рекомендуемое сечение жил – 1 мм.

В процессе установки устройства своими руками необходимо контролировать направление стрелки на корпусе электроклапана.

Как подключить электромагнитный (соленоидный) клапан. Подключение электромагнитных клапанов в системе производится в горизонтальном положении, катушкой вверх.

Для правильной работы устройства направление движения среды должно соответствовать указательной стрелке на корпусе.

Установка электромагнитного клапана

производится в месте, доступном для последующего ремонта или обслуживания.

Запрещена установка клапана в местах с высокими показателями конденсации или вибрации, участках с возможным обледенением трубы, вблизи течей и порывов.

Установка дополнительных сетчатых фильтров подходящего типоразмера защитит клапан от попадания загрязнений, и, как следствие, снижения его гидравлических характеристик.

Преимущества электромагнитных клапанов

Автоматический тип работы

Высокое быстродействие

Возможность удаленного управления

Компактность (малые габаритные и весовые показатели)

Длительный срок эксплуатации

Простота монтажа и обслуживания

Причины поломок и методы устранения

Правильная эксплуатация и соблюдение технических параметров, указанных в паспорте изделия обеспечат надежную и длительную работу устройства. В некоторых случаях преждевременные неисправности электромагнитного клапана возможны по нескольким причинам.

Снижение герметичности изделия может быть вызвано попаданием механических частиц на седло устройства. Рекомендуется демонтаж и чистка устройства с последующей установкой в системе сетчатого фильтра до клапана.

Выход из строя индукционной катушки может быть обусловлен неправильной мощностью напряжения, подаваемого к клеммам или превышением граничных параметров температуры и давления внутри трубопровода. Следует провести демонтаж устройства и заменить катушку. Попадание влаги на катушку может вызвать короткое замыкание и поломку устройства.

Неполное открытие/закрытие клапана может стать следствием загрязнения управляющего отверстия, дефектами мембраны или прокладки, остаточным напряжением на соленоиде и др.

Ремонт электромагнитного клапана

О разновидностях изделий

Классификация изделий проводится по нескольким параметрам.

Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:

Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.

Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.

В зависимости от рабочей среды запорную арматуру выпускают для:

Воздуха.
Воды.
Пара.
Активных сред.
Горюче-смазочных материалов.

Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность

Исходя из характеристик внешней среды, исполнение прибора может быть:

Обычное
Для влажных помещений.
Термостойкие (для высоких температур).
Морозостойкие (для экстремально низких температур).
Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.

По типу питающего напряжения катушки делятся на

Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.

Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.

И, наконец, по типу функционирования клапаны делятся на

Одноходовые. Такой затвор имеет только входящий патрубок. Обычно они нормально закрытые и открывают путь водяному или воздушному потоку во внешнюю среду. Используются в качестве предохранительных.
Двухходовые. Самый распространенный вид, имеют входящий и выходящий патрубки и монтируется в разрыве трубопровода. Применяются для управления потоком в одном из контуров трубопроводной системы.
Трехходовые. Могут иметь один входной и два выходных патрубка либо два входных и один выходной.

Трехходовые клапаны первого типа применяются для перенаправления потоков из одного контура в другой (например, в системе отопления). Это позволяет поддерживать температуру рабочей среды постоянной без изменения параметров работы источника тепла. Устройства второго типа используются для смешения двух потоков, имеющих разную температуру. Характерным примером служит однорычажный шаровой смеситель на кухне или в ванной.

Как работает клапан управления турбиной

Все двигатели с турбонаддувом имеют ту или иную форму заводского контроля наддува, и все они работают на пневматической системе. Чтобы понять, как работает буст-контроллер, для начала нужно взглянуть на эту систему. Давление наддува определяется перепускным клапаном, который на большинстве заводских турбин встроен в корпус турбины.

Назначение перепускной заслонки состоит в том, чтобы выпускать контролируемое количество выхлопных газов, чтобы поддерживать скорость вращения вала турбины, а, следовательно, и наддув, под контролем. Если бы не клапан, давление наддува продолжало бы быстро подниматься до катастрофических уровней. Клапан управления турбиной установленный на турборежиме (за исключением внешних систем заслонки), является частью пневматической системы, которая управляет заслонкой.

Давление нагнетания подается к приводу через небольшой шланг из выпускного отверстия компрессора, образуя тем самым контур управления. По мере повышения давления наддува, это давление начинает открывать задвижку через привод, чтобы замедлить наращивание наддува, пока не будет достигнут установленный уровень.

Правила монтажа и эксплуатации

Выделяют несколько основных правил эксплуатации, которые позволяют исключить вероятность допущения ошибки. При их учете можно провести монтаж своими руками:

Перед непосредственным проведение работы рекомендуется выполнить подготовку трубопровода

Для этого он очищается от загрязнений, выполняется соответствующая разметка.
Выбранное место должно быть на виду и к нему обеспечен постоянный доступ.
Монтаж и демонтаж проводится исключительно в случае полного обесточивания устройства.
На нормально открытый клапан не должна оказываться нагрузка от трубы.
Установка нормально открытого клапана проводится с учетом нанесенных стрелок.
В случае монтажа на открытом участке уделяется внимание возможности защиты конструкции.
Применяются уплотнительным материалы.
Электричество подводится при помощи гибкого кабеля, толщина жил которых не менее 1 мм.. Соблюдение правил монтажа существенно продлевает эксплуатационный срок устройства

Кроме этого, подобным образом можно избежать неполадок и возникновения других проблем

Соблюдение правил монтажа существенно продлевает эксплуатационный срок устройства. Кроме этого, подобным образом можно избежать неполадок и возникновения других проблем.

Виды впускных клапанов

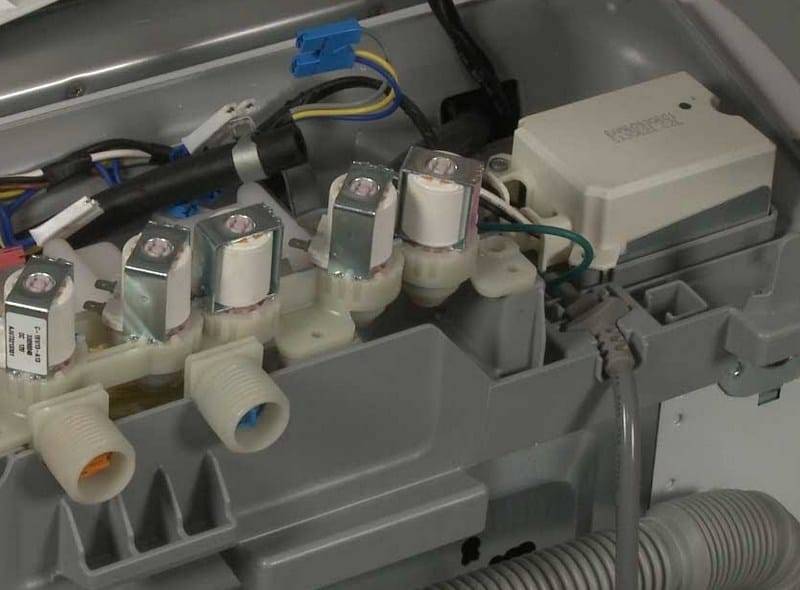

Клапана подачи воды для стиральных машин LG, Samsung или Indesit могут иметь различные технические отличия. Практически все производители устанавливают на свои агрегаты нормально закрытые клапана. К нормально закрытым относятся клапана, открытие которых происходит при подаче напряжения на электромагнитную катушку.

Заливные электроклапана стиральных машин можно разделить:

По количеству электромагнитных катушек

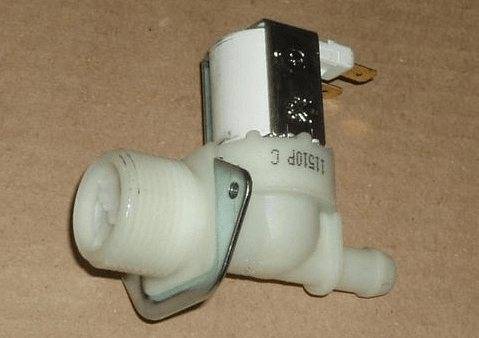

однокатушечные (устаревшие стиральные агрегаты);

двухкатушечные (большинство бюджетных моделей);

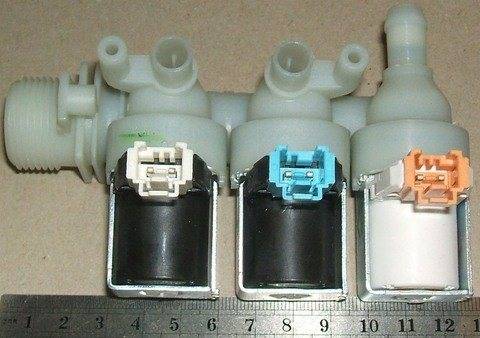

трехкатушечные;

четырех и пятикатушечные (некоторые модели);

2. По материалам изготовления корпуса

пластиковые;
металлические.

3. По размерам водоподводящих штуцеров

1/2дюйма;
3/4 дюйма;

В продаже также имеется универсальный заливной клапан для стиральных машин имеющий маркировку 1/90, что означает наличие одного выхода, расположенного под углом 90 градусов по отношению к входящему штуцеру. Металлическая пластина крепления такого клапана съемная и может переставляться под разным углом. Диаметр соска электроклапана составляет 10,5 мм, а входящего штуцера ¾ дюйма. Такой универсальный электроклапан подходит к стиральным агрегатам большинства производителей, на которых установлен однокатушечный вариант устройства.

Описание

Впускной коллектор – это часть двигателя, которая обеспечивает равномерное распределение горючей смеси между всеми цилиндрами. На каждый цилиндр идет отдельный патрубок, по которому воздух или топливно-воздушная смесь проходит, двигаясь за счет создаваемого отходящими вниз поршнями разрежения в коллекторе. В этой системе также нейтрализуются картерные газы, которые втягиваются через систему вентиляции картера во впускной коллектор, смешиваются с топливно-воздушной смесью и поступают в цилиндры.

Для того, чтобы топливо не оседало в виде конденсата на стенках коллектора, его внутреннюю поверхность делают шероховатой, вследствие чего в нем создается турбулентность и мельчайшие капли распыленного топлива не конденсируются. Форма самого коллектора всегда ровная, не имеющая угловатых изгибов, что объясняется стремлением изготовителя исключить лишние перепады давления при работе двигателя.

Клапан впускного коллектора

Это интересно: Что такое датчик температуры всасываемого воздуха?

Нормально закрытый и нормально открытый клапан

Устройства, которое созданы для перекрывания и регулирования потока рабочей среды в автоматическом режиме, называются нормально закрытыми и нормально открытыми клапанами. Их можно использовать на линиях магистрали, которые переносят газ или жидкость. Аппараты могут работать в любой окружающей среде, даже во взрывоопасных условиях. Главное отличие клапанов – принцип срабатывания. По такому критерию они делятся на устройства открытого и закрытого типа.

Особенности закрытого клапана

Чаще всего используются закрытые клапаны. Это один из вариантов запорной арматуры, работает с помощью электричества. Во время подачи напряжения аппарат нормально открывается, тем самым дает возможность для прохода рабочего давления. Если на клапан нормально закрытый не подается электричество, он не сможет обеспечить проход рабочего давления.

При закрытой системе катушка будет в отключенном режиме. В этом время запирающий элемент находится возле рабочего механизма и с помощью пружины блокирует систему. В отключенном положении нормально закрытый клапан может удержать не только саму пружину, но и давление окружающей среды.

Когда катушка подключена, начинается работа открытой системы. Это происходит с помощью подачи напряжения. Работа клапана закрытого прекращается, так как нет необходимости удерживать пружину. Запирающий элемент поднимается, тем самым дает возможность для прохода рабочей среды. Для обратных действий предназначен нормально открытый клапан.

Принцип работы клапана открытого

Это также один из вариантов запорной арматуры. В отличие от клапана закрытого, это устройство:

Переводится в закрытое положение, когда в аппарат начинает поступать энергия.
Сохраняет такой режим до того момента, пока не закончится подача электричества.
Поддерживает запирающий элемент в открытом положении, если не поступает напряжение, тем самым обеспечивая передвижение рабочей среды.

Кроме закрытых и открытых клапанов, выпускаются также бистабильные устройства. Они чем-то напоминают стандартные клапаны, но выполняют немного другие функции. В таких аппаратах запирающий элемент может изменить местоположение. Это происходит благодаря небольшому электрическому импульсу, который срабатывает на основные элементы клапана. Из-за такого принципа работы данное устройство называют импульсным.

Источник

Процесс установки газобаллонного оборудования

ВАЗ 2108 регулируем клапана своими руками

При установке баллона крайне важно провести расчеты, в соответствии с которым отверстие с мультиклапаном должно располагаться в боковой части автомобиля, а именно – в стороне крышки для заправки топлива. Монтаж мультиклапана производится непосредственно к баллонам ГБО при помощи болтов, после чего следует произвести установку датчика уровня. Устанавливается он непосредственно на мультиклапан, в зависимости от особенности комплектации набора

Устанавливается он непосредственно на мультиклапан, в зависимости от особенности комплектации набора.

Далее, следует установить электромагнитный клапан, который будет открываться при подаче импульса от «мозга» установки. После этого необходимо провести монтаж топливной магистрали и устройство заправки газа в баллоны. В большинстве случаев комплектация ГБО 4 поколения предусматривает две магистрали: основную и заправочную. Для их обеспечения следует использовать медные трубки, крепление которых обеспечивается бочонками и медными болтами. ВЗУ желательно закрепить в непосредственной близости к заправочной горловине.

Установив магистрали, стоит провести проверку на их герметичность при помощи компрессора. Через систему нужно пропустить давление в 5-6 атмосфер, проверив наличие травления из установленных трубок.

Под капотом следует установить редуктор, узел которого в большинстве случаев размещается возле радиатора автомобиля. Выходное отверстие редуктора должно быть сверху и направлено вперед. Сам же редуктор следует разместить немного ниже уровня, на котором установлен ОЖ для более удобного доступа к системе охлаждения.

Смонтировав форсунки и врезав их в коллектор, следует заняться сборкой магистрали низкого давления, после чего соединить форсунки и редуктор, используя шланги из стандартного комплекта ГБО. Проводить опрессовку следует только с заправленным баком.

Установкой контрольных систем и подключением проводки центрального распределителя можно заняться до и после опрессовки. Далее следует проверить работу двигателя в различных режимах и провести настройку работы системы ГБО.

Установка газобаллонного оборудования, в особенности – 4 поколения, является сложным и трудоемким процессом. Проводить её нужно в соответствии со всеми нормами и требованиями, представленными в инструкции, а также следовать рекомендациям с диска «мозгов». Монтаж подобной установки силами новичка может занять несколько недель, однако опытный мастер сможет перевести автомобиль на «газ» за считанные дни.

Преимущества использования

К преимуществам клапанов этого вида следует отнести возможность использования во многих сферах деятельности и осуществлять быструю регулировку транспортируемого потока в системе водоснабжения или газоснабжения. Для того, чтобы устройство в полной мере выполняло возложенные на него задачи, понадобится не более нескольких секунд.

Во многом благодаря этому фактору, устройство является практически незаменимым комплектующим при водоснабжении частных домов и квартир. Управление температурным режимом происходит посредством регуляции подачи воды.

Изделия позволят максимально эффективно распределить температуру по всей системе, что позволяет избежать возможного загрязнения. Этот показатель влияет и на эксплуатационный срок изделия. На рынке современных запорных элементов соленоидные клапаны остаются лидерами по продажам среди других запорных устройств.

Благодаря полному отсутствию каких-либо механических деталей, которые имеют свойство быстро приходить в негодность, соленоидные агрегаты принято считать более надежными. Показатель давления в устанавливаемых системах может быть разным, но и параметр этот на его функциональных особенностях не отражается.

Основные причины выхода из строя

Несмотря на надежность механизма он может время от времени выходить из строя. Причины следующие:

Подача высокого напряжения. Именно поэтому проводится установка предохранителей, которые исключают перегрузку.
Засорение. Для снижения вероятности засорения нормально открытого клапана проводится установка фильтра грубой очистки.
Механическое воздействие со стороны окружающей среды. Даже незначительное воздействие может привести к повреждению основных элементов механизма.
Воздействие повышенной температуры. Слишком высокий показатель может стать причиной изменения основных свойств применяемых материалов при изготовлении.
Воздействие агрессивных химикатов.
Допущение ошибок при проведении монтажных работ.
Большое количество абразивных примесей в составе среды.

Классификация клапанов: что такое соленоид, основные виды механизмов

Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.

Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы

Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.

В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.

Соленоидный электромагнитный клапан: классификация устройств

Существует несколько разновидностей соленоидных запорных устройств. Эти приборы классифицируются по разным признакам:

типу конструкции;
материалу, из которого изготовлена корпусная часть;
виду уплотнителя;
положению запора внутри, когда система находится в обесточенном состоянии;
способу подключения.

Каждая разновидность прибора рассчитана на работу в различных условиях, при определенном давлении и температуре. Устройства разного типа контролируют свою среду. Различают водяные клапаны, газовые, воздушные, паровые. Существуют устройства, регулирующие работу систем, внутри которых перемещаются нефть, бензин и другие виды топлива.

Соленоидный электромагнитный клапан классифицируется по типу конструкции, способу подключения, положению запора

По способу подключения электромагнитные приборы бывают муфтовыми, фланцевыми и штуцерными. Их размер варьируется в пределах 6-150 DN, что позволяет подобрать запорный механизм для любого трубопровода. Для изготовления корпусной части приборов производители используют нержавеющую сталь, чугун, латунь, а также различные виды пластика, обладающие повышенным запасом прочности.

Перекрытие жидкости клапаном осуществляется благодаря мембране, установленной внутри него. А также в этом процессе принимает участие уплотнитель, который изготавливается из эластичных полимеров:

этилен-пропиленового эластомера;
фторэластомера;
бутадиен-нитрильного каучука.

По типу подключения электромагнитные клапаны бывают муфтовыми, штуцерными и фланцевыми

Изделия из фторэластомера способны выдерживать высокие температуры, а также контакт с бензином и маслами. Каучуковые уплотнители имеют промышленное назначение, поскольку проявляют стойкость к воздействию нефтепродуктов. В электрических клапанах для воды используются изделия из этилен-пропиленового эластомера. Они могут контактировать с кислотами, солями и щелочами, которые присутствуют в составе жидкости.

Классификация электроклапанов для воды по принципу функционирования

Функциональные возможности запорных устройств зависят от внутреннего строения, количества патрубков и отверстий. По принципу действия электромагнитные клапаны делятся:

на одноходовые;
двухходовые;
трехходовые.

Одноходовые изделия подключаются к трубопроводной системе посредством одного патрубка. Эти устройства выполняют защитную функцию. Если в системе повышается уровень давления, они просто выпускают лишнюю воду или пар. В соленоидных клапанах 2/2 (двухходовых) имеется два отверстия – входное и выходное.

Трехходовые устройства подключаются к трубам с помощью трех патрубков. Они имеют два входных отверстия и перенаправляют носитель из одного трубопровода в другой. Такие приборы обычно устанавливаются в системах отопления. Функциональные возможности соленоидных электромагнитных клапанов (220В) с тремя патрубками позволяют смешивать рабочую среду путем перегонки теплового носителя между двумя контурами. В результате происходит изменение температуры воды в системе. При этом трубопровод продолжает работать в том же режиме.

Перекрытие движения жидкости осуществляется с помощью мембраны, установленной внутри клапана

По принципу работы соленоидные клапаны бывают прямыми и непрямыми. В устройствах прямого действия сердечник перемещается исключительно под влиянием электромагнита. Непрямые клапаны реагируют еще и на давление рабочей среды.

Сильфонный клапан

Сильфонный клапан Zetkama — это вид запорной арматуры, который используется для исключения контакта рабочей и окружающей сред на технологических линиях и различных трубопроводах.

Принцип работы.

Такое устройство функционирует в том случае, если утечка среды в окружающую среду является крайне нежелательной. Такая конструкция состоит из корпуса с двумя присоединительными фланцами, привода, изолированного от вакуумной полости сильфона, который обеспечивает герметизацию подвижных деталей конструкции от внешней среды. Как правило, для производства вентилей, предназначенных для работы с агрессивными средами и при высоких температурах используется такой материал, как нержавеющая сталь.

Роль конструкций.

Такие приспособления способны придавать системам высокую герметичность. Благодаря этому их можно применять для работы с:

токсичными;
агрессивными;
радиоактивными;
взрывоопасными средами.

Широчайший диапазон рабочих параметров позволяет использовать их при высокой температуре и давлении, даже в условиях вакуума. Сильфонный клапан используется для полного перекрытия потоков рабочих сред в трубопроводах. При этом они обеспечивают изоляцию от внешних сред и герметичность в затворе. За счет сильфонов обеспечивается отменная герметичность по штоку. Стоит отметить, что сильфон — это упругая трубка, которая легко поддается деформации. Один ее конец присоединяется к штоку, второй — к корпусу арматуры.

Область использования.

Конструкции используются в различных областях:

нефтехимической;
химической;
металлургической;
целлюлозно — бумажной;
фармацевтической;
пищевой;
фармацевтической.

Для изготовления конструкций используется сталь наивысшей марки. В большинстве случаев устройство оснащается бугевельной прямой головкой и запорным конусом. Высокопрочный материал устойчив не только к агрессивным средам, но и к механическим нагрузкам. Устройства просты в использовании. При грамотном использовании конструкция прослужит долгий срок. Сильфонный клапан Zetkama — это надежная конструкция. Основным ее достоинством является то, что она не требует сервисного обслуживания при эксплуатации. Монтаж вентиля должен выполняться специалистами. Крепится устройство при помощи ответных фланцев. Установка может осуществляться в любом положении. Однако на подающих водопроводах клапан должен устанавливаться вместе с сетчатым фильтром. Это необходимо для того, чтобы твердые частицы не попадали в детали и корпус вентиля. В противном случае система будет перекрываться не в полной мере, что негативно отразится на работе клапана.

Принцип действия пилотного электромагнитного клапана

Для открытия клапана напряжение подается на катушку. Плунжер, под воздействием магнитного поля поднимается и открывает пилотный канал. Так как диаметр пилотного канала больше перепускного, давление в верхней полости клапана (над мембраной) понижается. Под действием разницы давлений, мембрана или поршень поднимается вверх и клапан открывается. Клапан останется в открытом положении, пока катушка находится под напряжением.

Для правильной работы любых клапанов пилотного действия необходим минимальный перепад давления, ΔP – разница давлений на входе и на выходе клапана. Пилотные клапаны назвают клапанами непрямого действия, т.к. кроме подачи напряжения, необходимо выполнение условия по перепаду давления. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, отопления, системах ГВС, системах пневмоуправления и др. – везде, где присутствует давление в трубопроводе.

Принцип действия клапана электромагнитного прямого действия

Для клапана электромагнитного прямого действия, минимальный перепад давления на клапане не требуется, ΔPmin=0 бар. Клапаны прямого действия, могут работать как в системах с давлением в трубопроводе, так и на сливных емкостях, накопительных ресиверах и в других местах, где давление минимально или отсутствует.

Принцип действия бистабильного клапана

Бистабильный клапан имеет два устойчивых положения: «Открыто» и «Закрыто». Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов переменной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Конструктивно, бистабильные импульсные клапаны выполнены как пилотные клапаны, т.е. необходим минимальный перепад давления.

Клапан электромагнитный соленоидный (англ. solenoid valve) – это функциональная и надежная трубопроводная арматура. Ресурс работы специальных электромагнитных катушек составляет до 1 миллиона включений. Время, необходимое для срабатывания мембранного магнитного клапана в среднем составляет от 30 до 500 миллисекунд, в зависимости от диаметра, давления и исполнения. Клапаны электромагнитные можно применять как запорные устройства дистанционного управления, так и для безопасности, в качестве отсечных, переключающих или отключающих электроклапанов.

Признаки поломки

Определить неисправность можно по внешним признакам:

Код ошибки на дисплее стиралки.
Вода набирается в бак без остановки.
При запуске машины не слышно звука забора воды.
Бак переполняется водой.

Детальнее о том, как проверить и заменить впускной клапан стиральной машины, читайте ниже.

Как самостоятельно найти неисправность

Перед тем, как проверить электроклапан, осмотрите фильтр-сеточку. Находится он между заборным шлангом и входным клапаном и служит для задержки частичек мусора, поступающих из водопровода.

Поскольку со временем фильтр мог забиться, опишем принцип его очистки:

Отключите СМ от питания.
Перекройте впускной вентиль.
Открутите заливной шланг и слейте из него остатки воды в раковину или другую емкость.
За шлангом вы обнаружите сеточку. Вытащите ее с помощью пассатижей,и очистите под проточной водой.

Рассмотрим, как открыть и проверить входной клапан в стиральной машине.

Уберите крышку вверху стиралки. Для этого сзади выкрутите винты, которые удерживают верхнюю крышку.
Осмотрите клапан на момент повреждений. Если внешне ничего не видно, снимите прибор.
Отсоедините шланги, ведущие к клапану. Сначала нужно разжать металлические хомуты, поэтому используйте плоскогубцы.
Теперь отключите проводку.
Открутите болты, крепящие деталь к корпусу СМА.
Вытащите клапан.

Осмотрите шланги и сам прибор на момент засора. Как проверить заливной клапан? Проверяйте над емкостью или раковиной, чтобы не намочить на пол.

Следующий вариант проверки нужно проводить достаточно осторожно. Вы должны подать на катушки прибора напряжение в 220 Вольт. При этом секция должна открыться и заполнить емкость водой

Опасность данного метода в том, что при контакте электричества и воды может возникнуть короткое замыкание. Поэтому работать нужно очень осторожно

При этом секция должна открыться и заполнить емкость водой. Опасность данного метода в том, что при контакте электричества и воды может возникнуть короткое замыкание

Поэтому работать нужно очень осторожно

Точно убедиться, необходим ли ремонт клапану стиральной машины, можно при помощи мультиметра. Настройте тестер в режим измерения сопротивления. Поочередно прикладывайте щупы к каждой обмотке, замеряя ее сопротивление. Исправная деталь должна показать результат в 3 кОМ.

Устройство и принцип действия

Устройство крана-вентиля, а также принцип его работы зависят от вида.

Устройство и принцип работы шарового вентиля

Как устроен вентиль шарового типа? Основными элементами устройства являются:

корпус вентиля (1). Корпус может быть изготовлен из таких материалов, как латунь, бронза, нержавеющая или конструктивная сталь, силумин. Корпус может быть цельным, то есть изготовленным методом сварки, или разборным. Разборный корпус имеет некоторое преимущество – при необходимости вентиль можно отремонтировать. Если установлен шаровой вентиль с цельным корпусом, то при наличии неисправностей устройство подлежит замене;

Основные элементы шарового вентиля

запорный элемент – шар (2). В большинстве случаев шар изготавливается из латуни, так как этот материал считается более прочным и долговечным. Шар имеет проходное отверстие для жидкости (газа);
между запорным элементом и корпусом установлены уплотнительные кольца (3), обеспечивающие герметичность устройства. Прокладки могут быть изготовлены из тефлона, фторопласта или резины. Наиболее прочными считаются тефлоновые уплотнители, которые практически не подвержены воздействию температуры и химической среды;
к трубопроводу вентиль может присоединяться при помощи гаек (муфт), фланцев или сварки (4).

В бытовых трубопроводах чаще всего используется муфтовое соединение, а в промышленных – фланцевое. Приварные вентили в настоящее время используются крайне редко, так как требуют специального оборудования и определенных навыков при установке.

Вентиль с фланцевым соединением

запорный шар приводится в движение штоком (5), который соединен с управляющей ручкой (6). Между штоком и ручкой также устанавливаются уплотнительные элементы;
ручка крепится к корпусу при помощи гайки (7).

Принцип действия вентиля шарового типа следующий. При повороте ручки, закрепленной на корпусе, вращается запорный элемент устройства – шар. Если проходное отверстие шара повернуть по направлению потока проходящего вещества, то вентиль будет открыт. Если проходное отверстие повернуть перпендикулярно потоку, то вентиль будет находиться в закрытом положении.

Принцип действия шарового вентиля

Нормально открытый клапан
