НГФ 110 Ш4 настольный горизонтально-фрезерный станок

Как устроен хобот и коробка скоростей вместе с другими узлами?

Для установки хобот на этот настольный станок используются «ласточкины хвосты», что располагаются в верхней части агрегатной стойки и зажимаются при помощи специальных клиньев, для обеспечения жёсткости конструкции. Тот в свою очередь крепко затягивают, закручивая винт и шпиндель, что позволяет надёжно закрепить узел и обезопасить использование устройства в школе. В переднюю часть хобота вставляют специальную индивидуальную под каждую комплектацию серьгу, которую запрещается использовать повторно. Но даже с учётом всего этого, фрезерование на таком станке всё ещё нельзя осуществить.

Далее хобот стягивается с серьгой при помощи гайки и первая располагается подшипник состоящий из сплава бронзы и нескольких других металлов. Для удобства фрезера она имеет несколько продольных разрезов и наружную поверхность в виде конуса.

Устройство станка НГФ 110 Ш4

Базой любого станка считают его стойку, на которой монтируют каждый механизм и рабочий узел. Стойку выполняют снизу-вверх при помощи трапецеидального сечения, и располагают массивным основанием к полу. Таким образом обеспечивается жёсткая конструкция на любой поверхности. Включает в себя она несколько отделений – верхнее и нижнее. В первом располагают коробку скоростей (всего их 6), запасной шпиндель и 3 вала, а во второй электрический двигатель, который и запускает весь аппарат, позволяя ему заготавливать детали по чертежам мастера.

Читать также: Сварочный аппарат для электромуфтовой сварки

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Фрезерные станки НГФ 110 подходят, чтобы обучать старшеклассников основам ремесла. Техника уже многие годы стабильно работает на производствах, в цехах.

Оборудование представляет класс техники для учёбы. «МАСГО» из города Ростов-на-Дону –специализированное предприятие, отвечающее за выпуск станка.

Небольшие габариты, скромный вес способствуют тому, что фрезерные станки НГФ 110 легко устанавливаются в специальных классах, помогают решать различные проблемы.

Ответственное лицо перед началом работы должно тщательно проверять, правильно ли установлен,настроен агрегат. Начало работы допускается только после того, как проведут инструктаж по технике безопасности.

Компания Дубоф изготавливает качественную мебель по индивидуальным замерам и пожеланиям. Они работают с высококлассным современным оборудованием, что позволяет предложить потребителям исполнение любых идей и дизайнерских решений.

340 килограммам равна масса станка. Конечный вес заготовки вместе с занимаемой площадью учитывают отдельно. Оборудование имеет следующие габариты в миллиметрах:

Основную работу выполняют на столе, монтируемом на установке отдельно. Хорошо, если есть возможность выбрать вариант с регулировкой по высоте.

Характеристики технического плана сопровождаются таким описанием:

6– горизонтальный шпиндель поддерживает столько скоростей.
Шпиндельная головка допускает корректировку скоростей вращения. Её пределы – 125-1250 оборотов за минуту.
Смещение вдоль, поперёк на дно лимба равно 0,05 мм. Для вертикали показатель – 0,25 мм.
Чтобы зафиксировать обрабатываемую деталь, используют один Т-образный паз для стола.
Определённые параметры соблюдаются при смещении стола. Для вертикали это 17 см, в случае с поперечным направлением – 8,5 см. Продольное движение – 25 см.
11 сантиметров – максимальный диаметр для фрезы, которая устанавливается на станке.
85 миллиметров – так удалён горизонтальный хобот от шпинделя, что облегчает фиксацию.
Рабочий стол с габаритами 10 на 40 см.

Главный станочный привод начинает движение за счёт электродвигателя, его работы. Стандартная мощность современных установок – 0,55 кВт. Некоторые стандартные функции исключены:

Усилия,прикладываемые дополнительно для каждой подачи.
Поворотные движения.
Ускорение хода рабочей части.

Станок не поможет мелкосерийным, профессиональным производственным объектам.

Освещение местного характера идёт от светильников, стоящих на станке. При монтаже используются гибкая гофра. Она позволяет регулировать положение по отношению к детали в обработке.

Видео фрезерного настольного станка НГФ-110

ВНИМАНИЕ ЖЕЛАЮЩИМ ЗАРЕГИСТРИРОВАТЬСЯ НА ФОРУМЕ. Проблема с активацией аккаунта? Напишите на ( ignel(гав)mail.ru, ICQ 50389649 ), указав свой ник и адрес, с которого регистрировались

Не забываем заглядывать в правила форума . Незнание правил не освобождает от ответственности! Не забываем заглядывать в Раздел ТБ . Знание правил может спасти жизнь. Есть вопросы по использованию форума? Ищите ответы в FAQ (ЧаВО) . Там много полезного. Ищете интересные материалы? Путеводитель по мастер-классам от наших форумчан

Мастеровой »
Инструмент, приспособления и мастерская »
Станки »
Фрезерные станки (Модератор: art-master,ovoй) »
Тема: фрезерный станок нфг-110 и вертикальная головка

Особенности конструкции

Станок НГФ-110 отличается простотой конструкции. Некоторые модели сохранились и продолжают работать в домашних мастерских. Модель не имеет механических подач, вся работа производится вручную.

Консоль

Консоль – базовый узел механизма подач. Она перемещается горизонтально. Муфта с косозубым зацеплением превращает вращение винта в линейное движение. Ручка перемещения расположена внизу.

Стол

Стол имеет на рабочей поверхности один продольный Т-образный паз для крепления заготовок и тисков. В продольном направлении стол движется по направляющим на салазках, и вместе с ними перемещается по консоли вдоль оправки. Маховички на концах винтов находятся слева на боковой стороне стола и прямо, на салазках.

Стойка

Стойка конической формы крепится на плите станка. Внутри ее полость разделена горизонтально на 2 части. В нижней расположен электрический шкаф. Выше находится коробка скоростей и шпиндельный узел. Над ними закреплен круглый хобот.

На корпусе слева вверху ручка переключения скоростей. Слева рычаг для зажима хобота. Впереди направляющие, по которым вертикально перемещается консоль. Двигатель крепится сбоку или ниже основания под столешницей. Со шкивом ведущего вала коробки скоростей он соединен ременной передачей позади стойки.

Хобот с серьгой

Круглый хобот проходит через втулки в верхней части стойки. Он перемещается вдоль оси вручную и фиксируется клином неподвижно при работе. Серьга трапецеидальной формы имеет отверстие, по размеру равное диаметру хобота и зажимается на нем гайкой. Аналогично в ней закрепляется оправка. Свободное вращение обеспечивается подшипником.

Защитный экран

Стекло, вставленное в металлическую рамку, перемещается в рабочее положение вручную, удерживается рычажной стойкой. Оно расположено слева на корпусе.

Важно!
На сохранившихся станках НГФ-110 защитные экраны сломаны. Мастера делают новые.

Специальная плита с аппаратурой

Модернизированные станки, такие как широкоуниверсальный НГФ-110Ш4, имеют внизу высокую плиту. В ее полости расположено электрооборудование, кнопочный блок включения и трансформатор. У остальных в них крепится винт для подъема консоли и сбоку кнопка пуска.

Источник освещения

Освещение подключено отдельно. Плафон с лампой крепятся длинной гибкой стойкой к станине сбоку, выше электрического шкафа.

Оправка

Оправка крепится в конусе шпинделя, свободный конец вставляется в серьгу. Для установки фрезы в нужном положении используются дистанционные кольца различной длины и диаметра. Они входят в комплект инструменты.

В продольный паз вставляется длинная шпонка, позволяющая зафиксировать фрезу и передавать ей вращательное движение. На оправку устанавливается ВФГ для сверления и фрезеровки боковых поверхностей.

Технические характеристики

Обработка детали производится за счет перемещения детали, закрепленной на станке, относительно вращающегося инструмента.

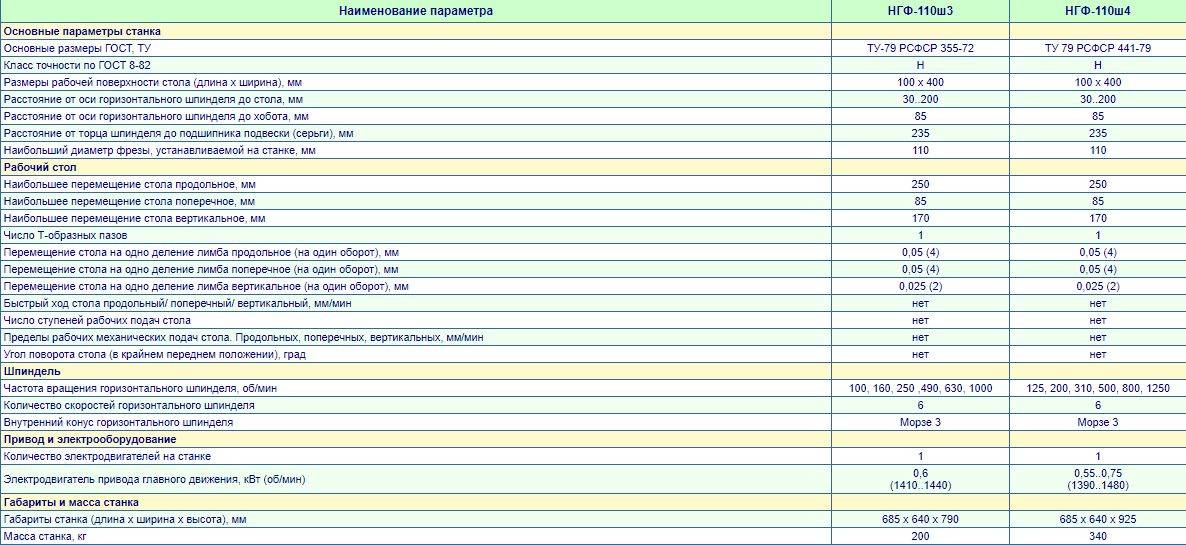

Технические характеристики станка НГФ-110:

мощность станка 0,55 кВт;
частота вращения шпинделя 125-1250 об/мин;
число скоростей шпинделя 6;
размер стола 100×400 мм;
количество Т-образных пазов 1;
продольное перемещение стола 250 мм;
поперечное – 85 мм;
максимальный диаметр фрезы 110 мм;
максимальное удаление оси шпинделя от поверхности стола 117 мм;
габариты станка 685×64×925 мм.

Смещение стола на одно деление лимба равно при поперечном и продольном перемещении 0,05 мм.

Регулировка станка

В процессе эксплуатации станка возникает необходимость в регулировке отдельных узлов и элементов с целью восстановления их нормальной работы.

1. Подшипник шпинделя

В случае возникновения люфта шпинделя необходимо ослабить контргайку шпинделя, затем отрегулировать нормальный натяг и зафиксировать положение контргайкой.

2. Зазоры в направляющих

Зазоры в направляющих консоли со станиной, направляющих салазок стола и консоли, направляющих стола и салазок устраняются подтягиванием клиньев винтами в соответствующих сопряжениях так, чтобы после установления нормального зазора движение было бы плавным и без больших усилий.

3. Люфты винтов продольного и поперечного хода

Люфты винтов продольного и поперечного хода стола возникают вследствие износа бронзовых маточных гаек, которые замещаются новыми.

Модификации настольного горизонтально-фрезерного станка НГФ-110

производитель: Завод № 5 им. Дзержинского, город Щелково Московской области, поселок имени Свердлова.

производитель: Сапожковский механический завод № 7, город Сапожок Рязанской области.

производитель: , основанный в 1956 году.

Н – настольный станок;
Г – горизонтальный станок;
Ф – фрезерный станок;
110 – наибольший диаметр фрез, применяемых на станке (мм);
Ш – школьный;
1, 2, 3, 4 – модель станка.

Особенности модификаций

Модель НГФ-110 была первой, из серии настольных школьных станков. Ее модифицировали и стали выпускать широкоуниверсальные станки.

НГФ-110Ш1

Отличительные особенности модели:

круглый хобот;
штурвал вертикальной подачи расположен в основании винта;
рычаг переключения скоростей на корпусе металлический.

Нижняя плита литая, низкая, как у модели НГФ-110.

НГФ-110Ш3

Визуально сильно отличается от предыдущих моделей:

прямоугольный хобот с дугообразным верхом – «горбатый»;
основание тонкое;
кнопки включения-остановки двигателя на колонне, внизу;
рядом табличка с маркировкой модели;
на концах ручек переключения скоростей накручены пластмассовые шарики;
двигатель внутри станины;
вертикальная передача производится маховичком на консоли.

Модель считается переходной к следующей модификации.

110Ш4

Последняя, модернизированная модель, которая выпускалась дольше остальных. Отличается от предыдущих вариантов фрезерного станка:

прямоугольный хобот с перемещающейся, по его направляющим, серьгой;
основание высокое 100 мм, полое;
местное освещение;
ручки переключения скоростей полностью пластмассовые;
табличка с маркировкой расположена на хоботе.

На основании сбоку находятся кнопки включения, внутри трансформатор тока под местное освещение 36 В. Двигатель расположен в нижней части стойки, внутри.

Описание основных узлов фрезерного станка НГФ-110

Стойка станка НГФ-110 с коробкой скоростей

Стойка является базовым узлом, на котором монтируются все остальные узлы и механизмы станка.

Жесткость конструкции стойки достигается за счет развитого основания и трапецеидального сечения стойки по высоте.

Стойка разделена на два отсека. В верхнем отсеке монтируется коробка скоростей, в нижнем — электродвигатель.

Коробка скоростей фрезерного станка НГФ-110

Фото коробки скоростей фрезерного станка НГФ-110ш4

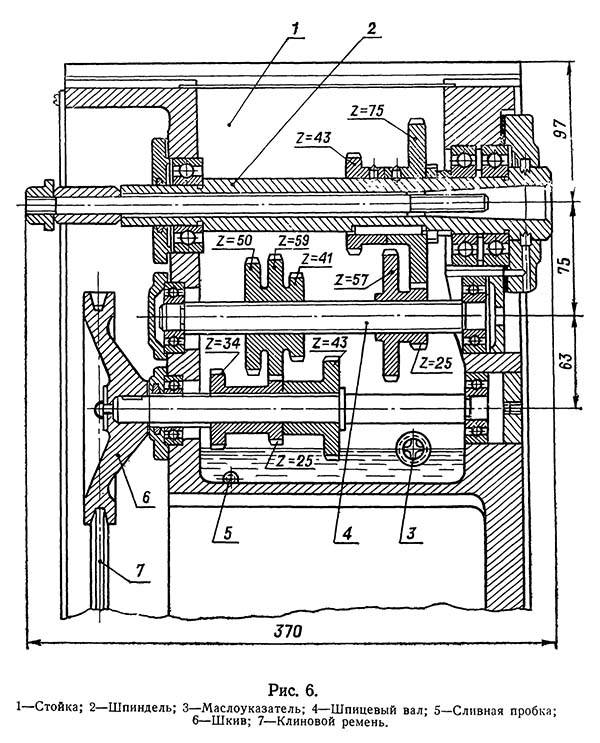

Схема коробки скоростей фрезерного станка НГФ-110ш4

Трехваловая шестискоростная коробка скоростей смонтирована в верхней части корпуса стойки и обеспечивает регулирование частоты вращения шпинделя от 125 до 1250 об/мин. Подбор необходимой частоты вращения осуществляется с помощью рычагов переключения, расположенных с левой стороны станка.

Для осмотра коробки скоростей необходимо снять боковую крышку.

Шпиндель ставка представляет собой двухопорный полый вал. Небольшой по длине пролет между опорами и значительный диаметр сечений обеспечивают необходимую виброустойчивость и жесткость шпинделя.

Передняя шейка шпинделя опирается на два радиально-упорных подшипника 8 (рис. 2), а задняя — на радиальный подшипник 9. Для устранения осевого зазора передних подшипников на шпинделе установлены две гайки 10. Между подшипниками установлены распорные кольца 11 и 12. При износе подшипников зазор в них устраняется шлифовкой торцов внутреннего распорного кольца 12. Компенсационное кольцо 13 служит для устранения осевого люфта шпинделя.

Основными подшипниками, определяющими геометрическую точность шпинделя, являются радиально-упорные однорядные шарикоподшипники № 46 208 передней опоры и радиальный шарикоподшипник № 206 задней опоры. В осевом направлении шпиндель фиксируется буртиком стойки и передней крышкой.

Регулирование зазора в переднем подшипнике производится подтягиванием гайки, расположенной в передней части шпинделя.

Для доступа к этой гайке рекомендуется снять боковую крышку на стойке.

Смазка коробки скоростей

Смазка зубчатых колес и подшипников коробки скоростей осуществляется разбрызгиванием.

Масло И-30А заливается в масляный резервуар до уровня, контролируемого маслоуказателем.

Масло менять первый раз через 15 дней работы, затем через каждые 3 месяца.

Консоль является базовым узлом механизма подач. На направляющих консоли установлен стол с салазками. Поперечная подача стола осуществляется от винта поперечной подачи 2. Вертикальная подача консоли по направляющим стойки осуществляется от» винта вертикальной подачи 3.

Рабочий стол и Консоль фрезерного станка

Стол и консоль фрезерного станка НГФ-110ш4

Консоль фрезерного станка НГФ-110ш4

Консоль является базовым узлом механизма подач. На направляющих консоли установлен стол с салазками. Поперечная подача стола осуществляется от винта поперечной подачи 2. Вертикальная подача консоли по направляющим стойки осуществляется от винта вертикальной подачи 3.

Рабочий стол фрезерного станка НГФ-110ш4

Стол фрезерного станка НГФ-110ш4

Стол
Салазки
Гайка поперечной подачи
Гайка продольной подачи
Винт продольной подачи
Винт зажима cтола на салазках

Рабочий стол станка является последним элементом в цепи подач и имеет возможность перемешаться в трех направлениях: по направляющим салазок — в продольном, вместе с салазками по направляющим консоли — в поперечном и вместе с консолью по направляющим стойки— в вертикальном.

На станке установлен экран защитный для защиты работающего от отлетающей стружки в зоне резания.

НГФ-110 (НГФ-110Ш4) Станок фрезерный горизонтальный настольный. Паспорт, схемы, описание, характеристики

Фрезерный горизонтальный настольный станок модели НГФ-110 выпускается предприятием Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс, основанный в 1956 году.

Завод МАГСО входит в Финансово-промышленную группу КомТех, которая на рынке станочного оборудования существует уже несколько лет и имеет приоритет по выпуску малогабаритных металлорежущих станков токарных, фрезерных, вибрационных, заточных, сверлильных, которыми комплектуются школы, профтехучилища, колледжи, институты, ремонтно-монтажные организации всех регионов России.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

Фрезерный станок НГФ-110Ш4 выпускается по ТУ-79 РСФСР 441-79 и заменил устаревшую модель фрезерного станка НГФ-110Ш3, который выпускался по ТУ-79 РСФСР 355-72.

Горизонтально-фрезерный станок НГФ-110Ш1 выпускался заводом № 5 имени Дзержинского г. Щелково Московской области пос. им. Свердлова в 60-х годах прошлого века.

Горизонтальный консольно-фрезерный станок НГФ-110 настольного типа предназначен для выполнения фрезерных операций по обработке горизонтальных плоскостей, пазов и других поверхностей. Установка вертикально-фрезерной головки ВФГ позволяет дополнительно производить обработку вертикальных плоскостей, а также плоскостей под определенным углом. Обработка плоскостей производится дисковыми, торцовыми, концевыми, угловыми и фасонными фрезами.

Настольный горизонтально-фрезерный станок модели НГФ-110Ш4 является специальным школьным оборудованием и предназначен для производственного обучения в средней школе для оборудования школьных учебных мастерских.

Обозначение фрезерного станка НГФ-110Ш4. Буквы и цифры означают:

Н – настольный станок
Г – горизонтальный станок
Ф – фрезерный станок
110 – наибольший диаметр фрез, применяемых на станке (мм)
Ш – широкоуниверсальный
3, 4 – модель

НГФ-110Ш4 Габариты рабочего пространства фрезерного станка

Эскиз хобота с серьгой горизонтально-фрезерного станка НГФ-110

хобот
серьга
гайка
втулка серьги
гайка

Стойка в верхней части имеет направляющие типа «ласточкин хвост», в которых установлен хобот 1. Хобот можно перемещать по направляющим вручную. Зажим хобота на направляющих осуществляется клином, который при завертывании винта затягивается и закрепляет хобот на стойке.

В переднем конце хобота установлена серьга 2. Серьга на хоботе стягивается гайкой 5. Перестановка серьги с одного станка на другой в связи с индивидуальной подгонкой не допускается.

Бронзовый подшипник-втулка серьги 4 имеет коническую наружную поверхность и два продольных разреза, за счет которых гайкой 3 регулируется зазор в подшипнике.

Перед началом работы необходимо смазать маслом И-30А внутреннюю полость втулки серьги.

Регулировка зазора определяется по нагреву втулки серьги (при обкатке в течение одного часа при максимальной частоте вращения шпинделя нагрев втулки не должен превышать 50—60° С, при достаточно обильной смазке).

Оправка предназначена для крепления цилиндрических дисковых и других фрез.

Фрезы крепятся на оправке с помощью установочных колец и гайки.

Для обеспечения жесткости режущего инструмента свободный конец оправки устанавливается в опору серьги. Серьга закрепляется на хоботе.

НГФ-110 Посадочные и присоединительные базы фрезерного станка. Стол с салазками

стол
салазки
гайка поперечной подачи
гайка продольной подачи
винт продольной подачи
винт зажима cтола на салазках
винт зажима салазок на консоли
