Прочие механические поломки и их устранение
Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.
Переключатель режимов
Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.
Шестерни с косым зубом
Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.
Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.
Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.
Бур не держится в патроне
Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:
- произошла деформация шариков;
- износилось ограничительное кольцо;
- дала просадку фиксирующая пружина.
Потребуется разобрать патрон и заменить проблемные детали.
Бур застрял в перфораторе
Причины того, что бур застрял в патроне аппарата, могут быть следующие.
- Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
- Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
- Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостью WD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
- Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.
Как вставить патрон на перфораторе?
Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.
Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.
Отказ зажимного устройства происходит из-за износа фиксирующего шарика.
Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.
Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.
Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.
Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.
Переключатель режимов перфоратора Интерскол П-18/450ЭР
Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44 из зацепления с валом-шестерней поз.43.
Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.
Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.
Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.
Переключатель режимов перфоратора Интерскол П-26/800ЭР
Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.
В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.
Переключатель режимов перфоратора Интерскол П-600ЭР
Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.
В первую очередь, необходимо понять тип используемого патрона внутри вашего электрического инструмента. Всего их три: быстрозажимный, кулачковый и цанговый SDS.
Быстрозажимный дополнительно делится на подвиды: одногильзовые и двугильзовые. Наиболее просто сменить деталь можно на цанговом SDS-варианте. В данном случае понадобится лишь повернуть сверло. В кулачковом и быстрозажимном типе деталь крепится при помощи ключа, поэтому тут придётся поработать.
Как только тип используемого патрона определён, можно приступать к следующему этапу: необходимо изучить крепление, за счёт которого он держится.
Крепится сверло либо на винтовом стержне, либо на шпинделе. Как правило, процесс разбора происходит достаточно быстро и без проблем, но бывают случаи слишком жесткой фиксации, для разборки которой потребуется время и некоторые дополнительные инструменты. В первом случае для снятия детали нужно будет запастись молотком, ключом и отверткой.
Для того чтобы снять патрон, нужно будет совершить следующие действия:
- уменьшить фиксацию сверла, легко постучав молотком по верхушке;
- выкрутить, использовав отвертку;
- зажать деталь в тисках или ключе, а затем прокрутить шпиндель.
Для того чтобы вставить патрон в перфоратор, необходимо проделать следующие действия: навернуть сверло на инструмент (причем важно вкручивать его до самого конца), затем вставить винт в гнездо и потом закрутить его до самого конца с использованием отвёртки. Важно правильно подобрать запасной патрон
Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент. Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой
Важно правильно подобрать запасной патрон. Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент
Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой.
О том, почему могут вылетать сверла из патрона перфоратора, узнаете в видео немного ниже.
Замена щёток
Если пришло время в перфораторе поменять щётки, для этой задачи можно инструмент сдать в сервисный центр, а можно осуществить собственными руками, что вполне несложно. Замена в сервисном центре имеет ряд преимуществ:
- Качественная работа, если это специализированный центр
- Оригинальные детали, под вашу модель инструмента
- Продление гарантии, если срок ещё не закончился
- Кроме замены сломанной части, обычно в сервисе осматривают полностью внутренние важные детали, чистят их и смазывают
Вместе с преимуществами ремонт электроинструмента в сервисном центре имеет и отрицательные стороны:
- Если отсутствует гарантия, работа оплачивается
- Ремонт займёт время, придётся подождать
- Сервис не всегда находится близко
Если вас не устраивают указанные неудобства ремонта инструмента в специализированном центре, лучше выполнить задачу самостоятельно.
Процесс замены деталей выполняется поэтапно:
- Выключенный из розетки перфоратор необходимо раскрутить для снятия верхней крышки.
- После этого с помощью небольшой отвёртки необходимо легко зацепить щеткодержатель, достать его и изъять старые детали.
- В держатель вставить новые, прижать до краев, установить на место внутри перфоратора.
- Проверить, чтобы щётки доставали до контактов для бесперебойной работы электроинструмента.
- Закрыть крышкой и зафиксировать её шурупами.
Советы мастеров при ремонте перфоратора
При выполнении замены щёток самостоятельно специалисты рекомендуют:
- При стирании одной замене подлежат обе
- Во время ремонта заодно необходимо почистить коллектор от пыли и нагара
- Деталь при замене лучше притереть к коллектору с помощью наждачной мелкозернистой бумаги
- Лучше ставить компоненты, соответствующие модели инструмента
Замена щёток перфоратора – несложный процесс, который легко выполняется в домашних условиях.
Перфоратор – незаменимый помощник при любых видах ремонтных работ. Но, как и все под этим солнцем, он то же не вечен. Рано или поздно приходится сталкиваться с его обслуживанием и ремонтом. И чем внимательнее Вы к нему отнесетесь – тем дольше он прослужит.
Например, у Вашего перфоратора упала мощность. О чем это может говорить? Ожидается ремонт инструмента или «пришло его время»? В большинстве случаев ничего страшного, скорее всего – просто пришло время заменить щетки в перфораторе.
Что такое щетки и для чего они нужны?
Щетка – часть электрической цепи включения электродвигателя, проводник тока на коллектор якоря. Поскольку якорь вращается, за счет электромагнитного поля, то неподвижного соединения, как в статоре, быть не может. Выход из ситуации реализовали при помощи кусочков графита, который скользит по пластинам коллектора, тем самым подавая ток на секционированную обмотку якоря. В свою очередь в обмотке последнего создается магнитное поле. По закону магнетизма противоположные полюса притягиваются, это и создает движение якоря. Как изображено ниже.
Но можно сказать, что это самое слабое место коллекторных электродвигателей, так как щетки в процессе работы стираются, а угольная пыль засоряет коллектор – это ведет к нарушению нормальной работы электродвигателя.
Само строение щетки очень простое: контактная клемма, провод от клеммы до рабочей поверхности щетки и пружинка, которая прижимает поверхность к пластине коллектора.
С назначением щетки разобрались, теперь рассмотрим их типы. Токосъёмные щетки бывают трех типов. На самом деле их больше – но в перфораторах их не применяют. Например, так называемые «генераторные» (медно – графитовые, медно — угольные) щетки.
В перфораторе встречаются щетки таких типов:
- графитовые – долгий срок эксплуатации, но в силу твердости графита «притирка» не идеальна, а от этого страдает коллектор;
- угольные щетки для перфоратора – хороший контакт с рабочей поверхностью коллектора, но малый срок эксплуатации;
- угольно – графитовые щетки как альтернатива двух предыдущих типов.
Угольные щетки для перфоратора Bosch
Когда необходима замена?
Обычно ресурс работы щеток в бытовых перфораторах рассчитан, по заверениям производителя, на 70 – 120 часов работы. Но вряд ли владелец перфоратора будет вести учет времени работы инструментом. В этой связи следует заметить удобство такой функции как индикатор износа щетки для перфоратора Макита. Кроме того, есть инструмент с системой автоматического отключения при превышении износа.
Ремонт бочкового перфоратора
Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.
Бочковой перфоратор SDS-plus Intertool DT-0182
Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.
Замена щеток
Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.
Замена подшипников
Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.
Замена подшипника
Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.
Замена патрона
Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.
Замена патрона на перфораторе
Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.
Ремонт пьяного подшипника
В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.
Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.
Ремонт растровой втулки и ударного болта
Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.
Замена гильзы
Гильза выходит из строя достаточно редко. Для ее замены, старую необходимо удалить из алюминиевого корпуса и вместо нее установить новую.
Разборка ударного механизма перфоратора Интерскол П710ЭР
Конструкция ударного механизма и порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.
Основные различия в конструкции промежуточного вала, ствола ударного механизма и переключателя режимов.
Схема ударного механизма и промежуточного вала перфоратора Интерскол П710ЭР
Перфоратор Интерскол 710ЭР является машиной ударно-вращательного действия. Состоит из электропривода и исполнительного механизма. В качестве электропривода используется коллекторный двигатель. Исполнительный механизм представляет собой комбинацию ударного механизма компрессионно-вакуумного типа и вращательного механизма. Возвратно-поступательное движение передается за счет подшипника качения.
На схеме представлен порядок разборки ствола поз.15 (обозначен красной стрелкой), состав ударников и бойков (обозначен синей стрелкой). Зеленой стрелкой обозначены детали переключателя режимов.
Промежуточный вал состоит из вала поз.47 и смонтированных на нем деталей. Разбирается легко, согласно прилагаемой схемы, не требует специальных знаний.
Ремонт инструмента
Самостоятельный ремонт инструмента выполняется пользователем исключительно на свой страх и риск, приводя к отмене гарантийных обязательств со стороны производителя: в дальнейшем ремонт или обмен по гарантии невозможен. Выявить причину поломки на первый взгляд бывает достаточно трудно. Рекомендуется сначала внимательно осмотреть все детали прибора и только после выявления проблемы приступить к ее исправлению.
Если в инструменте вышел из строя ствол, боек или компрессионное кольцо как следствие проведения работ с повышенными нагрузками, ремонтировать эти элементы не имеет смысла, нужно произвести замену.
При выходе из строя редуктора существует большая вероятность проблем с одним из подшипников: если нарушена его целостность, то нужно произвести замену. Также причина отказа может заключаться в выработке посадочного места подшипника. В таком случае замене подлежит корпус редуктора.
В перфораторах, таких как ИНТЕРСКОЛ П-26/800ЭР, при разборке, сборке можно столкнуться с утечкой смазки. Случается такое редко, но решается довольно просто. Достаточно заменить расположенный в корпусе сальник и набить новую смазку
Важно не использовать смазки разных типов на протяжении срока службы перфоратора
Ниже подробно рассмотрим процесс разборки перфоратора ИНТЕРСКОЛ П-26/800ЭР.
Патрон SDS-plus
Для начала разборки перфоратора ИНТЕРСКОЛ П-26/800ЭР необходимо его установить на заднюю часть рукоятки, после снять втулку защиты, шайбу и вынуть запорное кольцо. Далее снимается еще одна шайба, стопорное кольцо и прижимная втулка. Аккуратно надавив на специальную шайбу, можно освободить пружину конической формы, зафиксированную шариком. Чтобы освободить корпус редуктора, нужно сначала снять переключатель режимов работы.
Разборка рукоятки
Инструмент нужно слегка наклонить вбок, повернуть рукоятку в направлении против часовой стрелки до конца. При этом кнопку переключения следует удерживать в нажатом состоянии. Теперь можно спокойно снять корпус с ручки.
Ударный механизм
Разбор приемника оснастки можно начинать после снятия всех элементов быстрозажимного механизма патрона. После этого нужно вытащить ролики в количестве четырех штук. Освободив приемник, можно вынуть его из корпуса, а также демонтировать втулки, манжеты, кольца уплотнения.
Далее ствол вынимается из внутренней части корпуса после разделения корпусов редуктора и статора. Это можно сделать после выкручивания фиксирующих винтов. На рукоятке выкручивают все крепления и вынимают щеткодержатель, разделяют корпуса редуктора и статора. Теперь ствол компрессионно-вакуумного ударного механизма легко извлекается из внутреннего корпуса.
Разборка промежуточного вала начинается со снятия переключателя и пружины, после чего с другой стороны необходимо демонтировать опорную втулку, пружину, зубчатое колесико.
Электрическая часть инструмента
Чтобы выполнить у перфоратора ИНТЕРСКОЛ П-26/800ЭР разборку и сборку электродвигателя, в частности, демонтаж статора, нужно сначала вынуть диафрагму, защищающую его от проникновения частичек пыли. После откручивания креплений он вынимается. Со статора нужно снять колодки для проверки контактов.
Выполнять разборку якоря нужно только тогда, когда требуется замена подшипников (в остальных случаях типа замены коллектора или обмотки намного проще и дешевле просто купить и установить новый якорь). Сначала снимается щиток, и выкручиваются винты, соединяющие ротор с приводом ударного механизма.
Как собрать перфоратор
Сборка осуществляется блоками. Сначала соберите мелкие запчасти в блоки, а потом соедините их.
- В алюминиевый корпус редуктора вставьте подшипник с промвалом и гильзу.
- На корпус наденьте резинку. Она препятствует вытеканию смазки.
- Растровую втулку соедините с гильзой.
Обильно смажьте снаружи пьяный подшипник и шестерёнки.
Редуктор после чистки и смазки
- На собранный узел наденьте пластиковый корпус редуктора.
- Вставьте ротор в редуктор.
- Установите в корпус электрики статор и воздухозаборник. Соедините две половины корпуса перфоратора.
Вставьте отвёртку в отверстие растровой втулки и покрутите. Она должна легко вращаться. Прикрутите болты корпуса.
Отверстие, в которое вставить отвёртку
- Поставьте щётки на место.
Вставьте в пазы кнопку и все провода. Убедитесь, что ничего не мешает, и наденьте заднюю крышку. Прикрутите её.
Надеваем заднюю крышку
Перед установкой кнопки переключения отвёрткой подвиньте скобу переключения в корпусе перфоратора. Чтобы штырёк, который находится на переключателе, попал между двумя металлическими направляющими скобы.
Установка переключателя режимов
- Поставьте переключатель режимов чуть ниже удара, надавите на него и поверните вверх до щелчка.
- Соберите патрон в обратной последовательности.
Разборка быстрозажимного патрона
Разборку быстрозажимного патрона разглядим на примере перфоратора Интерскол П-26/800ЭР.
Установив перфоратор на заднюю часть ручки, нужно снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.
Далее снимаются шайба поз.4 и стопорное кольцо поз.5. Далее снимается нажимная втулка поз.6.
Для освобождения фиксирующего шарика поз.8 нужно надавить на специальную шайбу поз.9. Вытащите шарик, достаньте коническую пружину поз.10.
Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит наименьшее количество деталей. Но порядок разборки остается таковой же.
Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР фактически однообразные и разбираются в схожей последовательности.
Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР
Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в таком порядке:
- снимается особое кольцо поз.1;
- освобождается втулка освобождающая поз.2;
- нажимается кольцо особое поз.3 и достается шарик поз.4;
- извлекается пружина спиральная поз.5.
У всех перфораторов Интерскол для снятия корпуса редуктора нужно за ранее снять переключатель режимов.
Различные виды перфораторов
По типу привода перфораторы можно условно разделить:
- Электрические инструменты способны функционировать при подключении к электрической сети переменного тока либо с использованием аккумуляторной батареи.
- Пневматические перфораторы находят применение в помещениях, где наличие электричества может вызвать возникновение взрыва или пожара. А также при устранении аварии в условиях повышенной влажности.
- Бензиновые инструменты используются чаще всего в качестве отбойного молотка при строительстве и ремонте дорог, а также в горнодобывающей промышленности.
В зависимости от сферы применения этот инструмент может иметь три основных режима работы:
- Сверление. При этом режиме устройство работает как дрель.
- Сверление с поступательным ударным движением. Такой режим используется при необходимости проделывать отверстия в бетоне или кирпиче.
- Режим отбойного молотка предполагает ударное движение инструмента без его вращения.
По массе и мощности эта категория инструментов квалифицируется:
- лёгкие (2—4 кг), используемые в бытовых условиях и имеющие мощность 400—700 Вт;
- средние (5 кг) перфораторы, имеющие мощность 700—200 Вт, относятся к профессиональному инструменту;
- тяжёлые, с весом более 5 кг и мощностью свыше 1200 Вт, применяются в строительстве.
Разборка электрической части перфоратора Интерскол
Электрическая часть перфоратора Интерскол состоит из трех основных частей:
- ротор;
- статор;
- цепи управления с угольными щетками.
Порядок разборки электрической части всех моделей перфораторов Интерскол практически одинаковый.

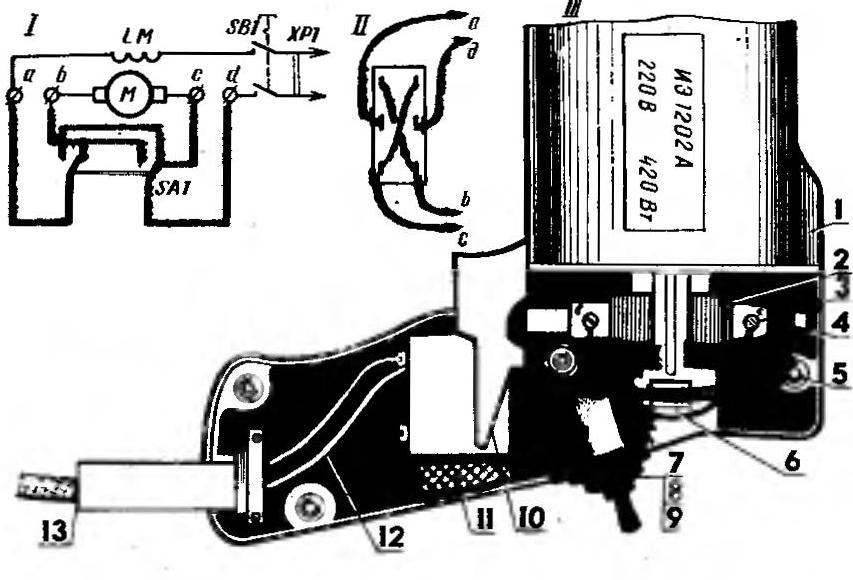

Электрическая схема перфоратора Интерскол П-26/800ЭР
На предыдущих этапах мы разделили корпус на два: корпус редуктора и корпус статора.
Разборка статора
Для разборки статора поз.74, необходимо вытащить из корпуса поз.77 защитную диафрагму поз.72, закрывающую статор от попадания грязи, пыли.
Открутить два винта поз.73 и вытащить статор поз.74. Для облегчения процесса вытаскивания достаточно постучать по торцу крышки статора деревянным молотком или бруском.
Со статора можно снять колодки клеммные поз.75. Это делается для того, чтобы проверить качество контактов от статора к щеткодержателю.
Разборка ротора
Ротор разбирается в случае, когда необходимо заменить коллектор, подшипники, перемотать обмотки.
Отделить ротор от узла ударного механизма можно, освободив два винта поз.68 и сняв щит поз.67.
С ротора поз.69 надо снять подшипники поз.66, 70, втулку демпфирующую поз.71. Подшипники легко снимаются при помощи съемника.
Разборка цепей управления и демонтаж угольных щеток
Основу управления перфоратором Интерскол составляет выключатель поз.87 и фиксатор реверса поз.90. При помощи комбинированной кнопки перфоратору можно задавать частоту оборотов электродвигателя.
Чтобы достать щетки поз.83, надо снять щеткодержатель поз.81. Снимается он поворотом против часовой стрелки на 90º. Освободив щеткодержатель, угольные щетки достать несложно.
Схема перфораторов Интерскол П710ЭР и П600ЭР имеет свои особенности:
- отсутствует щеткодержатель комбинированный;
- использован другой тип выключателя.
Все! Перфоратор Интерскол разобран. Читайте инструкцию о ремонте и как собрать и смазать перфоратор.
Алгоритм разборки перфоратора
Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.
Демонтаж патрона
Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.
Вначале снимите пыльник (1), сделанный из резины.
Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7)
Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.
Разбираем корпус
Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.
- Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
- Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
- После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.
Разборка электрической части перфоратора
Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.
- Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
- Выкрутите крепеж, удерживающий сетевой кабель.
- Далее, следует вытащить из креплений провода и снять кнопку пуска.
- Снимите все прикрепленные к статору провода.
- Извлеките щетки, открутив крепежные болты.
- Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
- Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
- Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
- Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.
Как подбирать запчасти для замены
Отсутствие сопротивления указывает на обрыв. Подключение кнопки электродрели О принципе работы регулятора оборотов читайте в статье устройство дрели. Устройство электродрели: 1 — статор, 2 — обмотка статора вторая обмотка под ротором , 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.
На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Этот узел забивается пылью при проведении работ.
В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят.
При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки.
А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования — только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Дрели разные по типу, по мощности кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит.
Исключить этот пробел поможет данная статья. ВЕС без токоподводящего кабеля, патрона и доп. А что внутри Ремонт дрели. Такое бывает очень часто, сделай сам
Рекомендуем: Нормами испытания электрооборудования
