Принцип сборки
Первое, чему уделяется внимание – это конструкция рамы, которая изготавливается из трубы и на которой впоследствии будет размещаться силовой агрегат. Потом устанавливается бачок, фара и колеса. Если вы используете старые детали, то предварительно их необходимо зачистить от ржавчины
Особенно это касается швов. После того, как начальная стадия окончена, рама покрывается несколькими слоями краски. Обязательно хорошенько просушивайте каждый слой, чтобы избежать возникновения коррозии. В качестве рекомендации, использовать лучше всего краску в баллончиках, чтобы не было подтеков. Покрасить можно не только раму, но и колеса, предварительно заклеив обода малярным скотчем
Если вы используете старые детали, то предварительно их необходимо зачистить от ржавчины. Особенно это касается швов. После того, как начальная стадия окончена, рама покрывается несколькими слоями краски. Обязательно хорошенько просушивайте каждый слой, чтобы избежать возникновения коррозии. В качестве рекомендации, использовать лучше всего краску в баллончиках, чтобы не было подтеков. Покрасить можно не только раму, но и колеса, предварительно заклеив обода малярным скотчем.

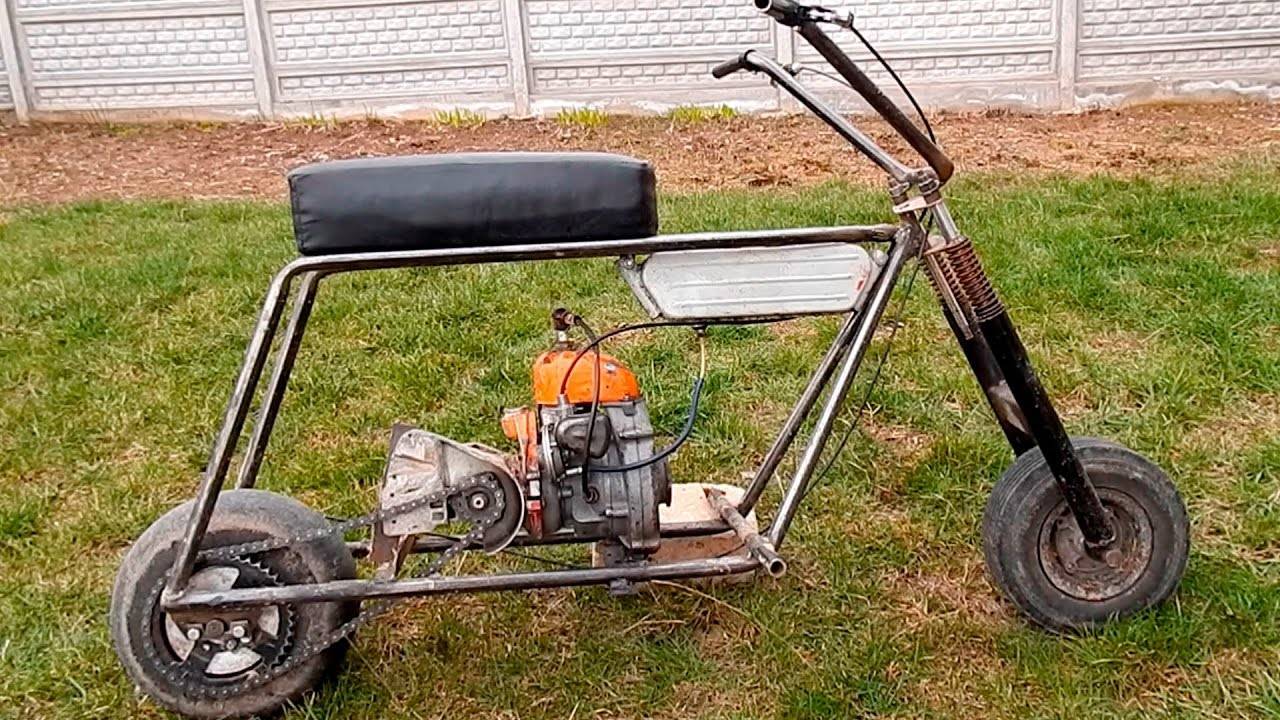

Мопед из бензопилы Дружба-4
После того, как все детали высохнут, можно приступать к установке двигателя от бензопилы. Проследите, чтоб мотор был хорошо установлен и закреплен. Без системы охлаждения такой веломоторчик через 30 минут эксплуатации перегреется, поэтому желательно сделать систему водяного охлаждения. Самодельное приспособление выглядит следующим образом. К пластиковому бутылю подсоединяются 2 гибкие трубки. Одна крепится в верхней части для поступления воздуха, другая в нижней и через нее с помощью капельной системы вода поступает на головку цилиндра мотора. Получается незамысловатый самодельный капельный полив и эффективное охлаждение.
В качестве дополнительного комфорта для водителя можно установить крылья, потому как комья грязи и воды могут попасть на двигатель. Получившийся агрегат способен развивать скорость до 60 км/ч.
Ниже представлен приблизительный чертеж, который можно применить для осуществления переделки велосипеда в мопед.
Полезные советы
Для правильной сборки мопеда своими руками, надежной службы, для переделки и конструирования другой техники, прислушайтесь к советам:
- Перед сборкой мотовелосипеда убедитесь в оптимальном техническом состоянии основной детали — велосипеда. Модернизация увеличит нагрузку на все его детали.
- Проверьте внимательно состояние бака для бензина. Топливо не должно выливаться наружу, т. к. это может создать возгорание.
- Помимо мощности двигателя, не забывайте об объеме и весе. Объем не должен превышать 50 см³, вес — не более 6 кг.
- При установке ремня проследите чтобы деталь держалась на колесах крепко, иначе точность передачи импульса от мотора к колесу снизится.
- С помощью мотора бензопилы самостоятельно можно сконструировать и другую технику: картинг или трицикл. Придется приложить усилия: сварить крепкую металлическую раму, подготовить рабочий редуктор.
- С крепкой рамой, редуктором, водительским креслом, колесами диаметром не меньше 35 см и двигателем от пилы попытайтесь сконструировать квадроцикл.
Не выбрасывайте запчасти от старой техники. В них можно вдохнуть вторую жизнь и создать удобное средство передвижения.
Что можно сделать из бензопилы: самодельный лодочный мотор и другие средства передвижения
Лодочные моторы из бензопилы впервые стали использовать во времена Второй мировой войны на территории Юго-Восточной Азии, потому как сами пилы стоили в несколько раз дешевле моторов. Сначала для крепления вала применяли бамбуковые палки, которые по мере износа заменяли на новые. Для того чтобы изготовить самоделку из бензопилы «Штиль», требуется снять шину с прибора, а на ее место установить либо готовый лодочный винт, либо самодельный. Чтобы выполнить крепление, понадобится приобрести специальный переходник.
Затем самодельный мотор для лодки из бензопилы закрепляется на заднем борту плавательного средства таким образом, чтобы винт был погружен в воду под определенным углом. В некоторых случаях вместо переходника используется редуктор. По большому счету такая самодельная конструкция считается экономным вариантом, позволяющим ускорить перемещение по водной глади, что особенно актуально для рыбаков или охотников. Мотор обеспечивает хороший ход небольшой лодке и при этом отличается экономичностью.
Самодельный лодочный мотор из бензопилы может сделать даже новичок.
На заметку! Не все модели пил рассчитаны на продолжительную и непрерывную работу
Поэтому важно следить за степенью нагревания прибора и вовремя его отключать, чтобы дать ему остыть
Велосипед с двигателем от бензопилы своими руками
При желании оснащения обыкновенного велосипеда мотором можно использовать бензопилу.
При самостоятельном креплении нужно придерживаться следующих правил:
- В бензобаке не должно быть трещин во избежание утечки топлива;
- Необходимо соблюдать показатели оптимальной нагрузки;
- Все тросы, цепи и шкивы нужно устанавливать крепко и надежно во избежание соскальзывания или обрыва;
- Мотор нужно крепить исключительно к определенным участкам (раме или двигателю напрямую);
- При выборе бензобака существуют максимально допустимые показатели: вес до 6 килограммов; объем до 50 кубических сантиметров.
Оптимальная мощность мотора
Средняя мощность мотора около 1,5 лошадиных сил. При слабой силе двигатель не сможет сдвинуть с места велосипед с пассажиром. Так как при расчете максимального веса учитывается вес человека и средства передвижения.
Средняя цифра – 100 килограммов. Такой показатель обязательно нужно учесть, особенно при желании крепления багажника или дополнительного груза. Оптимальная скорость – это 30-40 километров в час.
Разгон и шум
При самодельном креплении двигателя от бензопилы к велосипеду возможно получить скорость до 50-60 километров в час. Разгон осуществляется просто и легко, а в процессе езды не будет присутствовать характерный запах бензина.
Скорость будет напрямую зависеть от показателей мотора. Его включение может сопровождаться сильными и неприятными звуками.
Здесь существует 2 варианта решения проблемы:
- Осуществлять ход при громких звуках (гудение, скрип);
- Произвести установку специального глушителя, с которым мотор станет практически бесшумным.
Глушитель – вещь недешевая, но необходимая. Треск и гул во время передвижения будет постоянно надоедать не только владельцу велосипеда, но и прохожим. Средняя цена 1050 рублей и выше.
Необходимые материалы и инструменты
Основные материалы и инструменты для работы:
- Металлические предметы (цепи, гайки, болты, шайбы);
- Подручные средства для установки кронштейна;
- Ремни;
- Трос велосипедный;
- Контейнер для оборудования бензобака.
В самом процессе работы могут потребоваться иные детали. Необходимо составить план крепления для того, чтобы располагать примерным перечнем необходимых инструментов и материалов. Это могут быть различные шкивы, заслонки, проволока.
Пошаговая инструкция
- Необходимо установить связь между колесом и мотором. Для таких целей на колесо устанавливают дополнительные детали (шкивы) и соединяют напрямую с бензопилой. Для передачи мощности используют ремень или цепи (необходимо смотреть по ситуации). Главное правило здесь – это предусмотреть, чтобы такая конструкция не слетала;
- На данном этапе нужно позаботится о центробежной силе. Для этой цели можно использовать бензопилу или велосипедную трещотку. Благодаря второму варианту появится возможность не давить сильно на педали, но при этом сохранять скорость передвижения в течение определенного промежутка времени;
- С помощью шланга необходимо создать соединение с бензобаком, а также плотно закрепить его возле двигателя или рамы;
- Для установки зажигания понадобится провод и специальный переключатель. При правильном его расположении будет возможность глушить двигатель в любое время;
- Понадобится и ручка газа для переключения двигателя. Велосипедный тросом же можно прикрепить ее к специальной заслонке карбюратора.
Как сделать мотоблок из бензопилы своими руками
Имея в наличии небольшие участки, приобретать мотоблок за бешеные деньги, в действительности, неоправданно. Помимо непосредственного устройства приходится регулярно покупать и прочие необходимые элементы:
1. Запчасти;
2. Дополнительные оснащения;
3. Смазочные материалы;
4. Горючие вещества.
Именно поэтому для облегчения финансовых растрат стоит попробовать самостоятельно создать мотоблок из бензопилы.
Непосредственный деятельный процесс начинается с изготовления рамы. Она имеет форму куба с углами в 32*32 миллиметра. На поперечные верхние каркасные углы прикрепляется основной двигатель. Топливный бак устанавливается немного ниже на кронштейны. Вертикальные стойки переднего плана располагают на себе промежуточные опоры вала. Для того чтобы установить ходовые валовые подшипники, необходимо к продольным уголкам подсоединить специально разработанные опоры.
По итогу всего вышеописанного процесса получается прекрасный мотоблок с центром тяжести, располагаемым над колесной опорной поверхностью. Металлический груз вполне возможно использовать на переднем элементе рамы. Применяя трубные перекладины с диаметров в тридцать миллиметров, можно получить замечательное ручное управление. Каток обрезиненного характера может стать материалом для непосредственного изготовления колес.
В мотоблоке, созданном своими руками, используются две специализированные звездочки. Одна из них играет ведущую роль, а вторая влияет на промежуточный вал.
Картинг из бензопилы своими руками: пошаговая сборка
Картинг – современное транспортное средство, которое за короткий промежуток времени может преодолеть значительное расстояние. Эксклюзивный карт – мечта каждого автолюбителя. Не обязательно с ним участвовать в гонках: на нем можно без проблем перемещаться на пересеченной местности, по сельским дорогам, да и вообще везде, где более габаритная машина не проедет.
Среди возможных вариантов оснастки огромную популярность завоевали самодельные картинги из бензопилы – не менее мощные и производительные, чем их серийные аналоги. Рассмотрим поэтапно.
Подготовительный этап
Он начинается с составления подробного чертежа и проектирования. Мы же предлагаем ознакомиться с готовым чертежом, который сэкономит время на проектировках;
Предложенные габаритные размеры подойдут для человека среднего роста. Для подростков и высоких людей конструкция должна подгоняться по их индивидуальным параметрам. Для подростков можно использовать другую схему, представленную ниже.
Собираем базу конструктива
Это шасси, изготовление которого потребует:
- квадрат-трубы (до 10 м);
- стальных труб;
- толстой стальной пластины;
- оснастки для закупорки дна;
- кресла.
Процесс выглядит так:
трубы режутся по предложенной схеме и свариваются электросваркой.
Вот то, что должно получиться после сварочных работ;
- передняя ось оснащается заглушками;
- агрегируется задняя ось – она приваривается к самой раме таким образом, что обеспечивалась ее поворотность;
- из металла или прочной древесины по чертежу вырезается днище и прилаживается к раме;
- сиденье – в этом случае можно не возиться и взять готовое от старого карта или машины.
Оборудование картинга мотором
снимаем с бензопилы мотор;
- делаем базу для мотора – из стальной пластины и уголка. Его шкив должен совпасть с последним рамной конструкции;
- винтами прикручиваем шкив;
- берем 2 металлических стержня, которые сгибаем под прямым углом – это будет привод руля картинга;
прилаживаем тормоза – желательно, чтобы торможение распространялось на все 4 колеса. Не забываем о педали тормоза: руками жать на тормоз будет очень неудобно;
- оборудуем картинг колесами – подойдут колеса с малым диаметром от старого гоночного автомобиля;
- налаживаем зажигание – соединяем его с дроссельной заслонкой и рукояткой газа;
- контроль надежности сборка и тестирование готового агрегата.
Картинг – роскошь для обычного человека, но при помощи подручных средств можно создать его бюджетную версию — картинг с двигателем от бензопилы.
Советы и рекомендации
На форумах можно найти много полезных советов, как и что правильно делать при сборке мопеда из бензопилы и велика. Выполнение несложных пожеланий и напутствий из практики поможет аматорам избежать досадных промахов при конструировании мопеда из бензопилы.
- Поскольку усовершенствование вашего байка значительно увеличит нагрузку на все его узлы, прежде всего, следует убедиться в отличном состоянии велосипеда.
- Двигатель от бензопилы после трансформаций превратится в самодельный веломотор, поэтому первоначальные параметры движка должны быть строго выдержаны: масса – до 6 кг, объем до 50 куб. см.
- Во избежание пожароопасных ситуаций, тщательно протестируйте состояние топливного бака.
- От правильности установки и натяжения ремня зависит передача усилия от веломотора на колесо.
Как на велосипед поставить двигатель от бензопилы?
На финишном этапе мопед из бензопилы потребуется оборудовать мотором. Для этого нужно освободить место в задней части рамы, сразу же позади водительского сиденья. Чтобы монтаж двигателя прошел быстрее, потребуется снять крыло велосипеда.
Чаще всего используется такая схема: сначала устанавливается подготовленный приводной вал, после чего вместо ведомого вала используется покрышка. Этот привод отличается своей эффективностью и простотой. Для его изготовления не нужно использовать большое количество элементов. При передвижении самодельного мопеда используемый фрикционный вал станет передавать усилие от мотора. Чтобы не допустить потерь в мощности ДВС, диаметр штатного вала должен составлять не менее 2,5 см.
Для создания самодельного мопеда из бензопилы обычно не требуется каких-либо сложных схем и чертежей. Движок в основном устанавливают на раму, некоторые умельцы приспосабливают двигатель на задний багажник. Рассмотрим первый вариант, который наиболее соответствует стандартной модели мопеда. От бензопилы используем мотор и бензобак, которые размещаются рядом – на соединении подседельной и передней нижней трубы. Для аккумулятора наилучшее место – сверху, ближе к передней части рамы.
Затем устанавливают трансмиссию и подключают мотор, который соединяют с тормозным рычагом. Двигатель соединяют с аккумулятором, корректно выставляют тросик. Как завершающий штрих, мастера производят покраску нового изделия, придают ему красивый современный дизайн.
Старые бензопилы являются каким-то неиссякаемым источником вдохновения, их детали и комплектующие разбирают буквально на запчасти при сборке самоделок. При ремонте мотоцикла используют зажигание от мотопилы, которое, по отзывам народных конструкторов, гораздо эффективнее и долговечнее, чем родное магнето.
Движок от бензопилы народные умельцы просто фантастически используют также и при создании других самодельных транспортных средств: самокат с моторчиком от бензопилы, мотоцикл с двигателем пилы, всевозможные версии мотовелосипедов, мотовелики на трех колесах с моторчиком, скутеры из велосипеда и бензопилы, картинги, трициклы, совершенно уникальные квадроциклы и великое множество просто невообразимых конструкций.

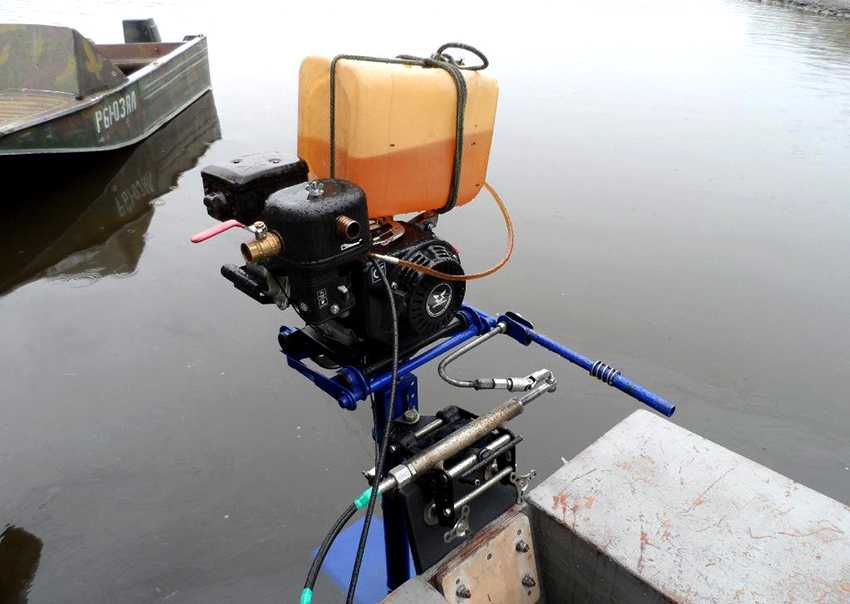

Делаем лодочный мотор из бензопилы: пошаговая инструкция
Рассмотрим процесс поэтапно:
- удаляем цепную стрелу, на место которой устанавливаем гребной винт – режущий механизм снимается за несколько секунд;
- дорабатываем муфту – для этого делается подробный чертеж заготовки. Мы же предлагаем воспользоваться готовым, представленным ниже. Можно использовать роликовые подшипники, а так же вал диаметра 7,8 см;
делаем пазы, в которые впоследствии войдут скобы. Для их изготовления нам понадобится металлический уголок. Не нужно брать слишком широкий: вполне хватит ширины в 2,5 см;
присоединяем с помощью скоб составные элементы муфты – чашку и верхнюю часть (крышку). Закрепляем новую конструкцию винтовым держателем. Согласно предложенного нами чертежа, общая длина агрегированных между собой запчастей составит 100 мм (это сам корпус, предохранительный щиток). Высота шпилек по главной оси должна составить 2,45 см, а междуосевой диапазон – 3,2 см. Между валом и осью первой по очередности шпильки сохранится большее расстояние – 5,4 см. Для сохранения указанных пропорций шпилька должна иметь резьбовой диаметр 0,8 см, а шаг резьбы не меньше 0,1 см;
агрегируем два рабочих вала – один от редуктора, другой от мотора. Для этого берем сектор-шпонку;
- соединяем бензомотор с валом. В этом пригодится швеллер, который с помощью болгарки обретает нужную конфигурацию;
- сверлим отверстия дрелью для установки креплений, которые не позволят конструкции распадаться в процессе работы;
присоединяем бензопилу – вал своей обратной стороной должен попасть на резьбу редуктора, который можно снять со старой болгарки;
изготавливаем поворотный узел в соответствии со схемой, предложенной ниже;
крепим винт, который будет создавать ток воды, на вал редуктора – желательно взять готовый, чтобы сэкономить время;
- редуктор заправляем трансмиссионной смазкой, его крышку закрепляем подручным герметиком;
- устанавливаем мотор из бензопилы на лодку и проводим первые испытания.
По желанию, дополнительно конструктив можно оснастить ручкой газа для более комфортного управления или глушителем.
Полученный самодельный мотор позволит развивать мощность в 3,3 л.с. Этого хватит, чтобы перемещаться по воде со скоростью 10-13 км/ч и расходовать около 750 мл бензина за час работы.
Максимум настойчивости при небольших временных и материальных затратах позволят каждому желающему обзавестись подобным мотором на резиновую или пластиковую лодку, который при разумной эксплуатации может прослужить до 6 лет.
Редуктор и винт
Здесь, как и в случае с мотором на базе бензопилы, придется использовать редуктор от болгарки, однако его нужно немного доработать.
Для начала необходимо его разобрать и заменить вал с шестерней на более длинный, который подойдет под вал триммера. В месте монтажа подшипника рекомендуется добавить сальник, чтобы не допустить попадания воды в редуктор. Сборка детали осуществляется при помощи герметика и уплотнительных резинок. Смазку можно залить прямо внутрь редуктора или смазать непосредственно саму шестерню.
Самодельный винт для лодочного мотора лучше всего изготавливать из дюралевого отрезка с диаметром 2 мм. Длина винта должна быть 100 мм, а его толщина — 30 мм. Здесь нужно учесть такую вещь, как шаг винта, который должен быть 10 мм. Другими словами, если положить изделие на стол, расстояние от крышки стола до пропеллера должно быть 10 мм.
Мопед из бензопилы
На первый взгляд мопед и пила абсолютно несовместимые вещи, которые никак не могут взаимодействовать. Но это ошибочно и многочисленные умельцы доказали, что сделать мопед из бензопилы вполне реально. Но сделать мало, этот агрегат еще и ездит, а также перевозит своего владельца. Скорость, конечно, развивается не очень большая, но все равно лучше, чем идти пешком. За основу конструкции можно взять велосипед или сделать все полностью самостоятельно. Веломоторчик поражает своей выносливостью, но этого все и ожидают от проверенных временем пил.
Старшему поколению знакомы самоходные конструкции в виде велосипеда с моторчиком. Эту технику сложно отнести к мопедам, но и в категорию велосипедов они уже не попадают. Своего рода «среднее звено». Существенным достоинством такого агрегата является низкое потребление топлива и возможность ездить без прав. На дорогах общественного значения на нем кататься нельзя, но по сельским улочкам и проулкам передвигаться можно.
Изменениям подверглась рама, которая была удлинена под велосипедные или другие колеса, в зависимости от того, что есть в наличии. Также прикреплен топливный бачок, установлено сидение от мотоцикла и для езды в вечернее время прикреплена фара. В качестве охлаждения веломоторчика разработана водяная система. Это была сделано для того, чтобы двигатель быстро не перегревался и не падала мощность.
Это интересно: Особенности конструкции и характеристики профессиональных бензопил Хантер (Hunter) в надежном корпусе — объясняем тщательно
Велосипед с двигателем от бензопилы
Старенький велосипед можно оборудовать мотором, так сказать сделать мопед. Для этого совсем необязательно покупать двигатель, вполне подойдёт двигатель и редуктор от старой советской бензопилы, которые можно приобрести за копейки в металлоприёмке.
Для своей самоделки автор использовал бензопилу «Дружба».
Чтобы закрепить двигатель, к раме велосипеда приварили кусок профильной трубы.
Затем закрепили сам двигатель от бензопилы. Следует уточнить, редуктор бензопилы нужно развернуть в противоположную сторону, чтобы изменить направление вращения ведущей звезды.
На заднее колесо устанавливаем большую звезду и одеваем цепь от велосипеда.
На фото показан редуктор с ведущей звездой, как видно он развёрнут в противоположную сторону.
Топливный бак также взят от бензопилы.
Ручку газа и тормозов, устанавливаем на руль.
Чтобы цепь не спадала, автор сделал натяжитель для цепи.
Автор изготовил два самодельных мопеда из бензопил. Велосипед с двигателем от бензопилы развивает скорость 60 — 65 км/ч, что более чем достаточно для поездок. Но у такого мопеда всё же есть недостаток — при продолжительной работе, двигатель бензопилы перегревается и периодически нужно останавливаться, чтобы мотор остыл.
Принцип создания
Слово «переделки» далеко не у всех ассоциируется с действительно полезными устройствами. Тем не менее, мопед с двигателем от бензопилы относится к числу таковых. На современном рынке можно найти множество устройств, инструментов необходимых для создания подобного транспорта. Не исключено, что большая их часть уже есть в вашем гараже.
Хотите потратить минимум времени на изготовление мопеда? Нет проблем, для таких мастеров реализуются готовые комплекты. Использовать их нужно, опираясь на предлагаемую схему. По сути все сводится к установке двигателя на велосипед. Несколько простых манипуляций – и альтернатива автомобилю или дорогому мотоциклу готова.
Есть время и желание самостоятельно изготовить практичную переделку из подручных средств? Не отказывайте себе в удовольствии создать собственными руками удобнейшее средство передвижения. Этот метод, помимо всего прочего, позволяет существенно повысить качество готового изделия, так как контроль лежит на мастере по этапам изготовления функционального транспорта.
Самостоятельное создание переделки опять же таки сводится к монтажу силовой установки на обычный велосипед
Важно при этом подойти с вниманием и ответственностью к покупке всех деталей, основных узлов. Задача номер один – выбор хорошего двигателя
Велосипед с мотором от бензопилы
Автор этой самоделки, установил на велосипед, мотор от советской бензопилы «Дружба», в результате получился отличный мопед. Конструкция самоделки довольно проста, ничего сложного нет.
К раме велосипеда, приварено крепление для двигателя бензопилы.
Чтобы изменить направление движения ведущей звёздочки, редуктор бензопилы развёрнут в противоположную сторону!
Бак для топлива, взят от той же бензопилы и закреплён на раме велосипеда. Сделаны подножки.
Чтобы понизить обороты двигателя и увеличить тяговое усилие — на заднее колесо, вместо стандартной звёздочки, установлена звезда большего размера. Цепь взята от мотоцикла.
Самодельный велосипед с мотором, может разгоняться до 60 км/ч. Отличная самоделка для покатушек в деревне!
Автор самоделки: Алексей.
Схема самодельного устройства
Подход к проектированию и созданию пилорамы из бензопилы должен быть самым серьезным, ведь и сама мотопила является опасным оборудованием, тем более пилорама. Прежде всего, следует определиться с задачами, которые предполагается решать с помощью домашней пилорамы.
Естественно, мини пилорама не будет многопильным станком с расширенным функционалом, и произведенные пиломатериалы будут нуждаться в дальнейшей специфической обработке. Но выполнить простейшие операции – распил досок, реек, бруса, можно будет на достаточно хорошем уровне и в приличных объемах.
Инструменты и детали
Для сборки пилорамы из бензопилы понадобится пила, металлический профиль, направляющие и ролики, подшипники, гвозди, шурупы, из оборудования — сварочный аппарат, обычные инструменты.
