Инструкция по применению
Испытание по методу Кашкарова не зависит от силы удара и скорости, которую получают подвижные детали устройства. Не требуется также установка каких-либо дополнительных деталей. Перед испытанием стержень должен быть очищен от загрязнений и следов смазки.
Последовательность определения прочности бетона такова. По ударной головке при помощи слесарного молотка наносится серия ударов (после каждого удара молоток Кашкарова смещается на величину, немного превышающую диаметр шарика). Если после первого удара на поверхности бетона возникла сетка трещин, то испытание продолжают в другом месте конструкции.
При ударе закалённый шарик сжимает пружину и воздействует на стержень, который перемещается и деформирует эталонную пластинку, вставляемую перед испытанием с противоположной стороны корпуса. На пластине остаётся отпечаток, диаметр и глубина которого характеризуют удельное усилие, приложенное к бетону.
Возврат головки в исходное положение обеспечивается пружиной, а сила сжатия ограничивается гужоном. Ход стержня может регулироваться ввинчиванием или вывинчиванием головки в корпусе. Точность направления обеспечивается посадкой нижней части головки по внутренним поверхностям стакана и корпуса.
Неизбежные неточности метода связаны с тем, что при ударе закалённый шарик оставляет в бетоне вмятину, диаметр которой хотя и является характеристикой прочности бетона, но в то же время и ухудшает внешний вид конструкции, что не всегда приемлемо. Для минимизации погрешности рекомендуется наносить удар по наиболее гладкой части бетонной поверхности, а между шариком и бетоном иметь лист плотной бумаги.
Среднее соотношение между диаметрами трёх-четырёх отпечатков с использованием калибровочной таблицы показывает прочность бетона. Используя тарировочный график, получают:
- При пределе на сжатие от 3 до 18 МПа диаметр отпечатка составляет 3,0…1,7 мм;
- При пределе на сжатие от 18 до 60 МПа диаметр отпечатка составляет 1,6…1,1 мм.
Детализированная градация приводится в инструкции производителя молотка Кашкарова. Для повышения точности используют и дополнительные таблицы (см, например, ВСН 02-69), учитывающие марку бетона и условия его твердения. Для этого у проверяющего обязательно должны иметься данные по эталонному отпечатку dэ, полученные с использованием стационарного испытательного оборудования.
Тогда прочность бетона можно установить по следующим данным:
Здесь d – усреднённый размер отпечатка в бетонном изделии по результатам испытания, которые выполнены молотком Кашкарова.

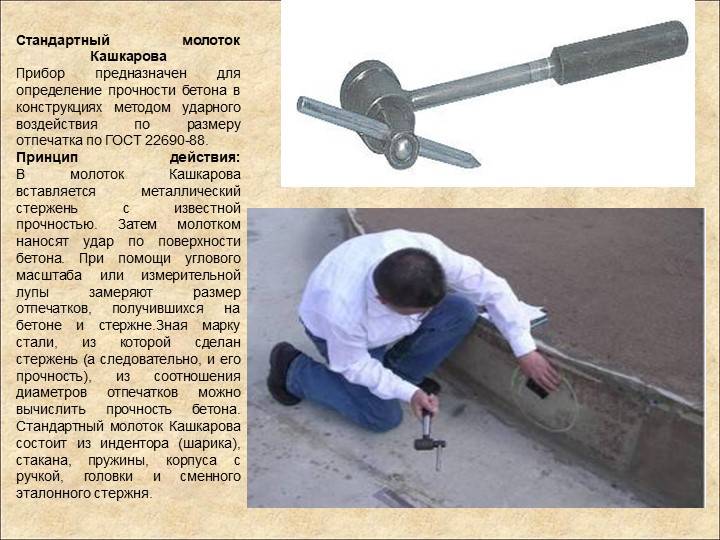

Определение прочности бетона в конструкциях методом ударного воздействия по размеру отпечатка по ГОСТ 22690-88.
Принцип действия:
В молоток вставляется металлический стержень с известной прочностью. Затем молотком наносят удар по поверхности бетона. При помощи углового масштаба или измерительной лупы замеряют размер отпечатков, получившихся на бетоне и стержне. Зная марку стали из которой сделан стержень (а следовательно, и его прочность), из соотношения диаметров отпечатков можно вычислить прочность бетона.
Общее описание:

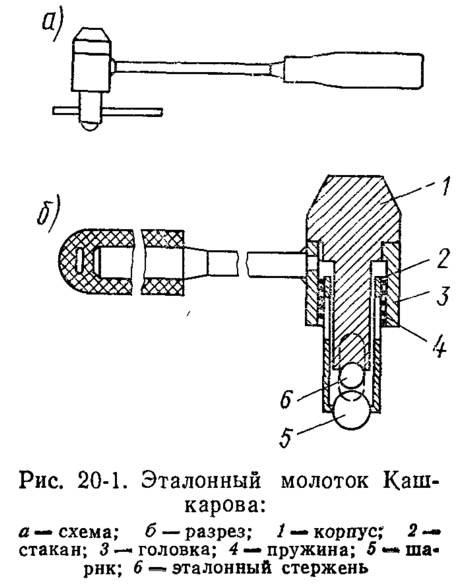

Молоток состоит из индентора (шарика), стакана, пружины, корпуса с ручкой, головки и сменного эталонного стержня. Стержни являются расходным материалом.
Продаётся как отдельно, так и в комплекте (молоток, угловой масштаб и 10 стержней).
технические характеристики
Молоток Кашкарова
Диапазон определения прочности
Еще в этой категории
ООО «ПК «Современная лаборатория»
191014, Санкт-Петербург, пер. Озерной, д. 12, пом. 1Н Телефон, факс: +7 (812) 702-82-00 (многоканальный)
Москва:8 (495) 662-73-61
Екатеринбург:8 (343) 236-60-61
Нижний Новгород:8 (8314) 29-02-31
Молоток Шмидта: инструкция по применению
Начинают испытание с выбора подходящего участка на поверхности объекта. Затем прибор ударным механизмом прижимается к участку исследуемого объекта.
Плавный нажим выполняют сразу двумя руками — до появления звука удара бойка о поверхность.
После удара на шкале появляется числовое значение показателя твёрдости.
Взаимосвязь между силой сжатия на бетон и его прочностью следующая:
- наименее прочный свежий бетон выдерживает давление от 1 до 10 Мпа;
- обычный, застывший, бетон — от 10 до 70 Мпа;
- отвердевший раствор разрушается при сжатии от 70 до 100 Мпа;
- сверхпрочный выдерживает сжатие более 100Мпа.
«Технические хитрости»
Чтобы случайно не протестировать один участок дважды, поверхность бетона маркируют — например, рисуют 9 квадратов.
Каждый бетонный квадрат замеряют, фиксируя результат для последующего анализа. Измерение не засчитывается (подлежит повтору на другом участке), если боек ударил по поверхности, скрывающей пустоту.
Все 9 проб могут быть идентичными по величинам или немного расходиться. Анализ данных строится на выведении среднего арифметического из результатов по 9 ударам.
Преимущества и недостатки
У молотка Кашкарова есть как плюсы, так и минусы. К преимуществам использования данного инструмента относится в первую очередь легкость проводимого измерения. С таким исследованием справится даже новичок в деле строительства.
Для испытания не приходится разрушать образец, то есть исследование можно проводить прямо на готовом изделии
Это особенно важно, если предметы исследования являются крупногабаритными. Также к плюсам можно отнести стоимость прибора. Такой инструмент можно приобрести для использования в быту, например, возводя монолитный дом для себя
Такой инструмент можно приобрести для использования в быту, например, возводя монолитный дом для себя.
Но есть у молотка Кашкарова и значительные недостатки. Погрешность прибора составляет от 12 до 20 процентов, что довольно много. Современные электрические склерометры дают более точные результаты. Прочность бетона определяется только в поверхностных слоях (глубиной 1 см). Как известно, эти слои часто подвержены разрушению ввиду карбонизации. Кроме того, прибор практически нечувствителен к прочности крупного заполнителя и его зерновому составу.
Механические методы исследования показателей бетонной смеси
Таблица видов бетона.
Самый старый и популярный способ определения прочности материала на сжатие называется методом стандартных образцов. Для проведения исследования из бетонной смеси изготавливаются контрольные образцы, представляющие собой кубы с длиной сторон в 20 см. Для проведения испытаний кубы должны иметь срок выдержки не менее 28 дней. Затем готовые образцы устанавливаются под пресс и сжимаются до полного разрушения. Показатели нагрузки, при которых произошло разрушение, фиксируются, а затем с их помощью осуществляется расчет прочности монолита.
Неразрушающий контроль бетона производится специальными механическими приспособлениями. При этом используются методы, определяющие свойства монолита при воздействии на него определенными инструментами. Учитываются показания приборов при таких манипуляциях, как скалывание, отрыв, пластическая деформация и некоторые другие.
Методы проверки бетона при помощи молотков Физделя и Кашкарова
Принцип действия испытательных механизмов основан на показателях глубины попадания прибора в толщу поверхностного слоя бетонного монолита. В качестве примера можно рассмотреть молоток Физделя, при ударах которым на поверхности материала остаются лунки. Диаметры лунок и определяют прочностные характеристики бетона.
Устройство молотка Кашкарова.
Затем осуществляются 10-12 средних по силе ударов по поверхности участка, выбранного для испытания. Отпечатки от молотка должны находиться на расстоянии не менее 3 см друг от друга.
После этого при помощи штангенциркуля и специальной линейки производятся измерения диаметров лунок. Каждое измерение производится с точностью до десятых долей миллиметра сначала в одном направлении лунки, затем в строго перпендикулярном. На основании полученных сведений и данных о диаметре отпечатков лабораторных образцов, взятых за стандарт, составляется тарировочная кривая, позволяющая произвести определение прочности бетона на сжатие.
Кроме того, определить прочностные характеристики монолита можно и при помощи молотка Кашкарова. Принцип действия данного инструмента так же, как и молотка Физделя, основан на свойствах пластической деформации. Конструкционно молоток Кашкарова представляет собой прибор, в который, кроме рабочего органа, введен и контрольный стержень. За счет этого прибор оставляет не одинарный, а двойной отпечаток. Один располагается на поверхности исследуемого объекта, а другой — на контрольном стержне. Анализ отпечатков и оставленных диаметров лунок позволяет произвести расчеты прочности бетона на сжатие.
Исследования свойства бетона при помощи склерометра и пистолетов
Таблица соотношения прочности бетона.
Инструменты, которые применяются для определения прочностных характеристик бетонного монолита на основании свойств упругого отскока, оснащены стержневым ударником, или бойком. Примером таким инструментов могут служить пистолеты Борового и ЦНИИСКа, склерометр КМ и молоток Шмидта.
Исследования определяют величину силы отскока ударника, которая при испытаниях отражается на шкале механизма. Как правило, сила энергии пружины при опыте должна иметь постоянное значение.
Спуск стержневого ударника производится самостоятельно при соприкосновении инструмента с поверхностью. В склерометр КМ встроен боек, имеющий определенное значение массы. При помощи пружины, которой задана жесткость, производится удар по ударнику из металла, прижатому к испытываемой поверхности.
Методы контроля прочности бетона, основанные на показателях отрыва со скалыванием, позволяют определить характеристики монолита не на поверхности, а в теле элемента. Для исследований используются участки, лишенные металлической арматуры.
Методы установления прочности бетона.
В толщу бетона устанавливаются специальные анкеры, при помощи которых затем производится исследование прочностных характеристик бетона неразрушающим способом.
На сегодняшний день описанные методы неразрушающего контроля прочности бетона считаются самыми точными, так как используют для расчетов зависимость, в которой могут изменяться всего лишь 2 параметра: величину фракций наполнителя бетонного раствора и его тип. При этом недостатками неразрушающего контроля прочности бетона является высокая трудоемкость в комплексе с невозможностью использования данных методов при высокой армированности материала. Кроме того, при испытаниях происходит частичное повреждение поверхности исследуемого монолита.
Как определить прочность бетона?
В производстве материалов и строительстве применяются методы для испытания бетона на прочность:
- разрушающие;
- неразрушающие прямые;
- неразрушающие косвенные.
Они позволяют с той или иной точностью проводить контроль и оценку фактической прочности бетона в лабораториях, на площадках или в уже построенных сооружениях.
Разрушающие методы
Из готовой смонтированной конструкции выпиливают или выбуривают образцы, которые затем разрушают на прессе. После каждого испытания фиксируют значения максимальных сжимающих усилий, выполняют статистическую обработку.
Этот метод, хотя и дает объективные сведения, часто не приемлем из-за дороговизны, трудоемкости и причинения локальных дефектов.
На производстве исследования проводят на сериях образцов, заготовленных с соблюдением требований ГОСТ 10180-2012 из рабочей бетонной смеси. Кубики или цилиндры выдерживают в условиях, максимально приближенным к заводским, затем испытывают на прессе.
Неразрушающие прямые
Неразрушающие методы контроля прочности бетона предполагают испытания материала без повреждений конструкции. Механическое взаимодействие прибора с поверхностью производится:
- при отрыве;
- отрыве со скалыванием;
- скалывании ребра.
При испытаниях методом отрыва на поверхность монолита приклеивают эпоксидным составом стальной диск. Затем специальным устройством (ПОС-50МГ4, ГПНВ-5, ПИВ и другими) отрывают его вместе с фрагментом конструкции. Полученная величина усилия переводится с помощью формул в искомый показатель.
При отрыве со скалыванием прибор крепится не к диску, а в полость бетона. В пробуренные шпуры вкладывают лепестковые анкеры, затем извлекают часть материала, фиксируют разрушающее усилие. Для определения марочной характеристики применяют переводные коэффициенты.
Неразрушающие косвенные методы
Уточнение марки материала неразрушающими косвенными методами проводится без внедрения приборов в тело конструкции, установки анкеров или других трудоемких операций. Применяют:
- исследование ультразвуком;
- метод ударного импульса;
- метод упругого отскока;
- пластической деформации.
При ультразвуковом методе определения прочности бетона сравнивают скорость распространения продольных волн в готовой конструкции и эталонном образце. Прибор УГВ-1 устанавливают на ровную поверхность без повреждений. Прозванивают участки согласно программе испытаний.
Данные обрабатывают, исключая выпадающие значения. Современные приборы оснащены электронными базами, проводящими первичные расчеты. Погрешность при акустических исследованиях при соблюдении требований ГОСТ 17624-2012 не превышает 5%.
При определении прочности методом ударного импульса используют энергию удара металлического бойка сферической формы о поверхность бетона. Пьезоэлектрическое или магнитострикционное устройство преобразует ее в электрический импульс, амплитуда и время которого функционально связаны с прочностью бетона.
Прибор компактен, прост в применении, выдает результаты в удобном виде — единицах измерения нужной характеристики.
При определении марки бетона методом обратного отскока прибор — склерометр — фиксирует величину обратного движения бойка после удара о поверхность конструкции или прижатой к ней металлической пластины. Таким образом устанавливается твердость материала, связанная с прочностью функциональной зависимостью.
Метод пластических деформаций предполагает измерение на бетоне размеров следа после удара металлическим шариком и сравнение его с эталонным отпечатком. Способ разработан давно. Наиболее часто на практике используется молоток Кашкарова, в корпус которого вставляют сменный стальной стержень с известными характеристиками.
По поверхности конструкции наносят серию ударов. Прочность материала определяется из соотношения полученных диаметров отпечатков на стержне и бетоне.
молоток шмидта инструкция по применению .
| Молоток Шмидта – проверяем бетон на прочность без лаборатории. |
Нажми для просмотра |
| ||||||||||
| Молоток Шмидта 225А для измерения прочности бетона. Склерометр – краткая инструкция |
Нажми для просмотра |
| ||||||||||
| Автоматический измеритель прочности бетона ОНИКС-1.ОС.060Э |
Нажми для просмотра |
| ||||||||||
| Измеритель прочности бетона ОНИКС-1.ОС |
Нажми для просмотра |
| ||||||||||
| Видеоотчёт №8. Молоток Шмидта ОМШ-1Э |
Нажми для просмотра |
| ||||||||||
| Проверка прочности бетона, склерометр. Молоток Шмидта |
Нажми для просмотра |
| ||||||||||
| Применение измерителя прочности бетона(склерометр) ИПС-МГ4.04 |
Нажми для просмотра |
| ||||||||||
| Для контроля набора прочности бетона в ПСК ЭНЕРГИЯ используют Молоток Кашкарова |
Нажми для просмотра |
| ||||||||||
| Применение измерителя прочности бетона ПОС-50МГ4 |
Нажми для просмотра |
| ||||||||||
| Как измерить прочность бетона? Как проверить прочность бетона фундамента? Молоток Шмидта |
Нажми для просмотра |
| ||||||||||
| Склерометр RGK SK 60 |
Нажми для просмотра |
| ||||||||||
| Молоток Шмидта Original SCHMIDT Тип L |
| BM: Марка и класс бетона – в чем разница? |
Нажми для просмотра |
| ||||||||||
| Как проверить качество бетона? |
Нажми для просмотра |
| ||||||||||
| Concrete Test Hammers: Schmidt Rebound Hammer Portfolio from Proceq |
Нажми для просмотра |
| ||||||||||
| Original Schmidt Live Молоток для контроля прочности бетона обзор отзывы |
Нажми для просмотра |
| ||||||||||
| Склерометр RGK SK-60 (обзор) |
Нажми для просмотра |
| ||||||||||
| Измеритель прочности бетона ударно-импульсный (склерометр) ОНИКС-2 |
Нажми для просмотра |
| ||||||||||
| Молоток для контроля бетона SilverSchmidt/молоток Шмидта |
Нажми для просмотра |
| ||||||||||
| Молоток Кашкарова у студентов |
Нажми для просмотра |
| ||||||||||
| Замер прочности бетона. Молоток Шмидта . Измеритель прочности бетона Проверка бетона. Русский Дворъ. |
Нажми для просмотра |
| ||||||||||
| Проверка бетона на набор прочности прибором |
Нажми для просмотра |
| ||||||||||
| Молоток Шмидта SilverSchmidt PC N для испытания бетона |
Какой молоток подобрать для дома?
Для дома подходит:
- слесарный;
- столярный (плотничный);
- киянка (древесный);
- кровельный;
- штукатурный;
- плиточный;
- шиферный;
- резиновый.
Вопрос №2: с какой усреднённой силой работает молоток массой 1 кг на гвоздь при самом ударе, если скорость инструмента при этом меняется на 3 м/с, и продолжительность удара составила 0,01 сек?
Ответ: если найти ускорение инструмента по формуле a=V/t=3/0.01=300 м/с?, то сила удара, благодаря второму закону Ньютона, равна:
F=m*a=1*300=300 Н.
Длина рукояти зависит прямо от размеров ударной части – бойка металлического: чем он тяжелее и больше, тем рукоядка должна быть длиннее. Длина рукояти не должна быть короче 400 мм, а кувалды — 700 мм, традиционные рукояти длиной от 20 до 30 см.
Длина ручки зависит прямо от веса инструмента, в усреднённом — 250 — 350 мм.
| Вес/Вид | Длина ручки |
|---|---|
50 — 200 г | 200 — 270 мм |
Для тяжёлых | 350 — 400 мм |
400 г | 350 мм |
600 г | 380 мм |
Слесарные молотки | 300 — 400 мм |
Кувалды | 450 — 900 мм |
Длина ручек молотков слесарных должна быть в пределах 300 — 400 мм, а ручек кувалд — 450 — 900 мм.
Из каких частей состоит? | Из молотка (головки) и рукояти |
Из какой стали? | Из углеродистой стали (0,4 — 0,6% С) |
из какого металла | Из меди длиной 158 мм, сечением 62х62 мм и весом 4,4 кг |
Слесарный молоток от простого выделяется тем, что имеет в конструкции два различных бойка – ровный, ориентированный для забивания гвоздей, и к концу сужающийся. Им достаточно удобно разбивать разнообразные поверхности и объекты.
Инструмент с прямоуголным бойком по стоимости значительно дешевле.
Зато у молотка с круглым бойком ударная часть значительно перевешивает тыловую, это обеспечивает большую меткость и силу удара.
Фото 3 — Слесарный Sturm 1010-03-HM100
Молоток слесарный с прямоуголным бойком, если сравнивать с рифленым, легче в изготовлении. Рифленые круче, так как соскальзывание инструмента со шляпки гвоздя сводится к нулю.
Молотки из мягких металлов со вставными бойками (в особенности, с медным бойком) применяют для правки деталей с обработанной поверхностью.
Правку исполняют на правильной плите, наковальне или надёжных подкладках, исключая вероятность соскальзывания с них детали при ударе.
Устройство и принцип работы
Конструкции большинства склерометров состоят из следующих элементов:
- плунжер ударного типа, индентор;
- корпус;
- ползунки, что оснащены стержнями для направления;
- конус в основе;
- кнопки стопора;
- штоки, что обеспечивает направленность функционирования молотка;
- колпачки;
- кольца разъема;
- задняя крышка прибора;
- пружина со сжимающими свойствами;
- предохраняющие элементы конструкций;
- бойки с определенным весом;
- пружины с фиксирующими свойствами;
- ударяющие элементы пружин;
- втулка, что направляет функционирование склерометра;
- войлочные кольца;
- индикаторы шкалы;
- винты, что осуществляют процесс сцепки;
- гайки контроля;
- штифты;
- пружины предохранения.
Функционирование склерометра имеет основу в виде отскока, характеризующегося упругостью, что формируется при измерениях импульса удара, который возникает в конструкциях при их нагрузке. Устройство измерителя произведено так, что после осуществления ударных действий об бетон пружинная система дает ударнику возможность сделать свободный отскок. Градуированная шкала, вмонтированная на приборе, вычисляет искомый показатель.
Техника безопасности при работе
Перед началом рабочего процесса первым делом следует убедиться в надежности. Дефекты и трещины, люфт ударной части категорически не допускаются. Первый удар всегда пробный, замах небольшой. Если поверхность не слишком твердая, прикладывать чрезмерные усилия не нужно. Удар в гвоздь выполняется по центру, взгляд направлен в точку приложения.
В том случае, если нужно ударить очень сильно, рука работает от плеча, а не только от локтя. Легкие и наиболее точные действия осуществляются кистевыми движениями. Если материал скалывается, глаза необходимо защищать очками. Мелкие тонкие гвозди целесообразно не держать, а втыкать.
Работа с металлическими листами требует использования тонких подкладок на деревянной основе. Смысл их применения заключается в фиксации и предотвращении смещения. Хват ближе к ударной насадке может несколько увеличить точность, но снизит силу воздействия. Перед нанесением удара все должно быть хорошо рассчитано.
Мощность зависит от веса инструмента, физического состояния работающего и его практических навыков. Самая характерная травма при использовании молотка – повреждение пальцев. Правильный прием при работе с молотком любого типа состоит в том, чтобы при нанесении ударов находиться в естественной позе и держать рукоятку за основание, а не за середину
Практика эти движения откорректирует, однако, в любом случае следует проявлять осторожность, чтобы не нанести ущерб себе и окружающим
При забивании не стоит в качестве ударной части использовать ручку, хотя бы потому, что это значительно снизит ресурс ее эксплуатации. Кроме того, если она расколется, существует большая вероятность в получении травмы. При забивании гвоздей следует четко понимать, под каким углом они должны входить в предмет. Тем сила удара больше, чем тверже поверхность. Четкость замаха и точность обеспечивают успех операции. Боек бьет по центру шляпки гвоздя, а не в край.
Еще больше информации про молотки смотрите в следующем видео.
Виды склерометров
Степень прочности бетона на сжатие показывается на цифровой шкале. Цифра характеризует отскок бойка на определенную высоту. Чем отскок сильнее, тем тверже бетон.
Есть несколько типов молотка Шмидта — различаются по принципу функционирования (механическое или ультразвуковое воздействие на испытуемый объект). Вторая распространенная классификация основана на использовании энергии удара, измеряемой в Дж.
Приборы механического и ультразвукового действия
Устройство механического типа, предназначенное для исследования железобетонных или бетонных конструкций, выглядит как цилиндр с помещенным внутрь ударным механизмом из отталкивающей пружины, индикаторной шкалы, бойка.
Чувствительность прибора — от 5 до 50 Мпа.
Электронный молоток Шмидта ультразвукового действия оснащаются электронными блоками двух видов:
- встроенный;
- внешний.
Такая конструкция прибора предпочтительнее. Во-первых, результаты не нужно фиксировать – они сохраняются в памяти блока на 100 суток. Предельный резерв памяти — 1000 показаний. Молоток пригоден для подключения к компьютеру за счет специальных портов и разъемов.
Чувствительность электронной модификации значительно выше, чем у механического аналога. Прибор распознает прочность в диапазоне от 5 Мпа до 120 Мпа.
Классификация по энергии удара
По силе удара различают 4 основных модификации склерометра:
- 1 модификация — наименее «мощный» МШ 20. Значение энергии удара не превышает 196 Кдж.
- 2 модификация –маятникового типа РТ, работающий в 2 плоскостях. Мощность удара — от 200 до 500 КДж;
- 3 модификация — МШ 75 (тип L). Сила удара равна 735 КДж;
- 4 модификация — МШ-225 (тип N). Самый мощный вариант из всех — с энергией удара до 2207 Дж и чувствительностью от 10 до 70 МПа.
Приборы разной мощности и назначение имеют разное. МШ 20 измеряет прочность раствора для кирпичной кладки, РТ необходим для измерений прочности только что уложенного в виде цементно-песчаной стяжки. МШ-225 (тип N) предназначен для замера прочности кирпича и бетона толщиной до 100 мм. Цель использования МШ 75 (тип L) — определение надежности стен толщиной не менее 70 мм.
Из чего состоит склерометр?
Термин «склерометр» означает «измеритель твердости». Конструктивно прибор состоит из 22 элементов. Кроме индентора (ударный плужнер) и корпуса прибор включает в себя:
- конус корпуса;
- направляющие стержни с ползунком;
- кнопку, исполняющая функцию штопора;
- боек с заданной массой;
- направляющие движения индентора шток бойка;
- шайбу для фиксации бойка;
- колпачок;
- заднюю крышку склерометра;
- войлочное кольцо.
Некоторые модели доукомплектовывают предохранителем и контрольной гайкой, а также 4 пружинами (сжимающая, ударяющая, предохраняющая, фиксирующая). Обязательно присутствуют сцепляющий винт, штифт, шкала Шмидта, дисплей.
