Модернизация плуга для мотоблока нева

Вопросы и ответы

Рассмотрим наиболее частые вопросы, возникающие у пользователей во время изготовления плуга.

В сети имеется большое количество вариантов конструкции, которые мало походят друг на друга. Как выбрать наиболее эффективный вариант?

Выбор конструкции лучше всего производить исходя из особенностей и сложности изготовления плуга. Не следует сразу браться за сложный и многофункциональный вариант. Правильнее изготовить более простой плуг, который впоследствии можно модифицировать на основании проведенных рабочих испытаний.

Нужен ли твердый закаленный металл для изготовления отвала?

Это зависит от качества почвы на участке. Если есть возможность, можно сразу использовать качественный материал. Однако, надо быть уверенным в размерах и других параметрах, чтобы впоследствии не пришлось ничего переделывать.

Стоит ли браться за изготовление реверсивного плуга?

Если имеется опыт, можно изготовить реверсивную конструкцию. Однако надо учесть, что здесь понадобится изготовление двух совершенно одинаковых плугов, зеркально повторяющих друг друга. Кроме этого, понадобится независимая настройка их положения, что требует времени и частых испытаний.

Надо ли красить плуг?

Это не обязательно, но для защиты от коррозии можно нанести защитный слой на верхние элементы. Красить лемех и отвал нецелесообразно — покрытие сотрется в первые же часы работы.

Сколько времени уходит на изготовление?

Сам процесс сборки, при наличии всех необходимых инструментов и материалов, может занять всего один день. Однако настройка, испытания и необходимые изменения могут занять гораздо больше времени.

Терморегулятор для теплого пола

Рейтинг лучших видеорегистраторов

Незамерзающий кран для воды

Всё о перфораторных бурах

Конусное ступенчатое сверло по металлу

Газовые баллоны для дачи

Насадка на триммер для прополки

Коврик для работы в саду

Регулировка

Чтобы правильно пахать плугом на мотоблоке, нужна точная настройка. Ниже, полная инструкция, которая поможет отрегулировать для легкой вспашки земельного участка.

Оборотный плуг для вспашки делает отвал на одну сторону с переворотом пласта. Прежде чем пахать, требуется настройка положения в трех позициях:

1. Глубина пахоты (лемех опускают или поднимают).
2. Угол наклона лемеха (поперек оси борозды, влияет на градус оборота пласта).
3. Угол атаки (вдоль оси борозды, положение лемеха относительно грунта).

Для такой регулировки на большинстве навесных кронштейнов и мотоблоков предусмотрены отверстия в разном положении и регулировочные винты.

Сначала регулируют положение самого лемеха в кронштейне (глубина вспашки). Лемех передвигают вверх или вниз, чтобы добиться нужной глубины вспашки. (15-20 см).

Затем устанавливают положение кронштейна с плугом относительно мотоблока (угол наклона лемеха). Для этого на большинстве моделей в месте крепления навесного кронштейна к корпусу мотоблока есть возможность дополнительной регулировки по глубине, а также установка угла наклона. Сделать это можно так:

1. Левое колесо поднимают на прокладках на высоту, равную глубине предполагаемой вспашки. Например, 17 см. При этом закреплённый плуг тоже наклоняется.
2. Отпускают болты крепления кронштейна плуга и поворачивают его так, чтобы лемех снова стал перпендикулярно земле, под 90 градусов.

В результате получается примерно такой наклон:

Кроме регулировки по глубине и углу наклона, требуется регулировка угла атаки плуга. Это угол, под которым режущая часть лемеха входит в землю. Регулировку проводят предусмотренным для этого винтом на кронштейне. Среднее значение этого угла выставляют так:

1. Мотоблок с плугом ставят на ровную площадку так, чтобы лемех полностью лежал на земле, параллельно ей.
2. Регулировочным винтом поднимают заднюю часть плуга так, чтобы она поднялась над землей на 2.5 см, а передняя режущая кромка оставалась лежать на земле.

Это самый оптимальный угол атаки для большинства плугов. Если возникают проблемы (нетипичный грунт, нестандартная форма плуга), угол меняют путем проб.

Проблемы с неправильным углом атаки – плуг зарывается в землю, мотоблок не тянет. Надо поднять нос лемеха.

Или наоборот, лемех при пахоте выскакивает из земли вверх, требуются большие усилия, чтобы давить на мотоблок вниз. Тогда нос лемеха опускают.

На фото – плуг с винтовой регулировкой положений:

При этом на вертикальной планке крепления лемеха к кронштейну отсутствуют отверстия для регулировки глубины вспашки.

Такие отверстия есть на следующей модели:

В продаже есть десятки разновидностей навесных плугов для мотоблоков с разными механизмами и узлами регулировки. Но все они должны регулироваться по трем вышеперечисленным позициям – глубина вспашки, угол наклона относительно мотоблока, угол атаки. При выборе следует учитывать возможности и удобство таких регулировок, а также соответствие размеров лемеха мощности мотоблока.

Настроить плуг можно до такой степени точно, что мотоблок может пахать огород сам, без участия человека. Пахарю остается только развернуть его и направить в борозду. Пример такой работы можно увидеть на следующем видео:

Процесс идеальной настройки может только казаться сложным. На самом деле это просто правильное выполнение вышеописанных настроек по глубине, наклону и углу атаки. Плюс к этому хозяин мотоблока на этом видео выполнил еще два технических приема: утяжелил колеса по 20 кг в каждое и доработал плуг, сделав острой верхнюю часть плуга.

На практике, можно обойтись без этого, навесив груз на переднюю часть мотоблока и используя стандартные металлические колеса с грунтозацепами. Смысл показанной на видео заточки верхней части плуга, которая не входит в землю и не режет её, понять вообще трудно.

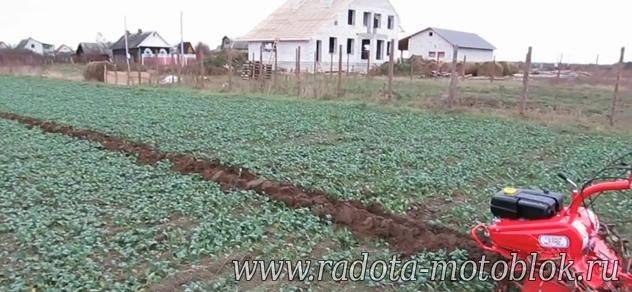

Вспашка мотоблоком с металлическими колесами-грунтозацепами:

При вспашке одно колесо мотоблока, как правило, идет по готовой пропаханной борозде. Таким образом, ширина между бороздами определяется сама собой. Она равна расстоянию от колеса до центра режущего лемеха и регулировке не подлежит. В теории, это расстояние можно изменить, если передвинуть колесо по оси или изменить положение крепления кронштейна плуга к мотоблоку. На практике это может потребоваться только если используется маленький плуг с не широким захватом.

Регулировка плуга мотоблока

Регулировка плуга мотоблока включает в себя следующее – регулировка заглубления плуга, регулировка угла наклона отвала плуга и регулировка угла наклона полевой доски, относительно носа лемеха. Поговорим сначала о том, как устроен плуг мотоблока.

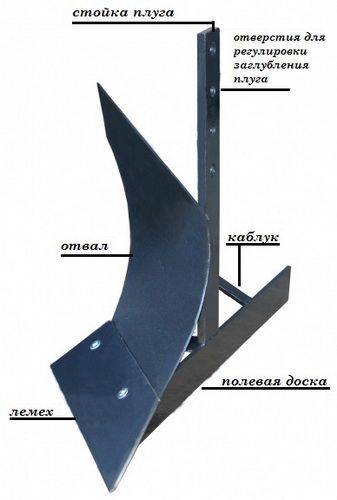

Устройство плуга для мотоблока

фото 4 На фото 4, мы с вами можем видеть устройство стандартного плуга для мотоблока. В некоторых случаях плуги имеют некоторые отличия, но в основном большинство плугов для мотоблоков имеют именно такое устройство. Сначала мы с вами выполним регулировку плуга для глубины вспашки. Для этого нам с вами потребуются две подставки высотой 12-20 см, высота подставок зависит от того на какую глубину мы с вами будем перепахивать наш земельный участок. Если глубина пахоты будет 15-18 см, то нужны подставки высотой 15 см, если глубина вспашки будет 20-23 см, то соответственно берем подставки высотой 20 см. Примечание: В качестве подставок можно использовать кирпичи или бруски.

Первый этап регулировки плуга и нарезка борозд

фото 5 Выбрав подходящие нам подставки, укладываем их на ровную поверхность почвы на расстоянии друг от друга равным ширине колеи между грунтозацепами, после чего устанавливаем на них мотоблок. Плуг должен касаться поверхности почвы полевой доской по всей ее длине. Как показано на фото 5, стойка плуга должна быть параллельна внутреннему торцу грунтозацепа и строго перпендикулярна поверхности почвы.

фото 6

Следующий этап регулировки плуга, это угол наклона полевой доски

Важно выдерживать высоту подъема пятки плуга (полевой доски) относительно носа плуга (лемеха), как показано на фото 6 это расстояние не должно превышать 30 мм (спичечный коробок), в противном случае плуг будет зарываться в почву и качество вспашки сильно ухудшиться или у мотоблока не хватит тягового усилия и двигатель перегреется и заглохнет

На фото 6 (справа) показан пример, как мы с вами можем выполнить регулировку угла наклона полевой доски с помощью регулировочного винта. Контргайки А и Б должны быть полностью ослаблены, вращая винт по часовой стрелке мы тем самым будем увеличивать высоту подъема пятки плуга относительно носа и наоборот. После выполнения этой регулировки необходимо с помощью гаечного ключа затянуть гайки А и Б.

фото 7

После регулировки плуга убираем подставки из-под грунтозацепов мотоблока и по заранее визуально намеченной линии проходим мотоблоком нарезая плугом первую пропашную борозду

Важно чтобы первая пропашная борозда была максимально ровной.Примечание: Пропашных борозд может быть одна, две или более, все зависит от типа вспашки. Например, при вспашке в «свал» , нам потребуется сделать две пропашные полосы по центру участка (левую и правую), и после это снова вернуться к регулировке плуга

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

 Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

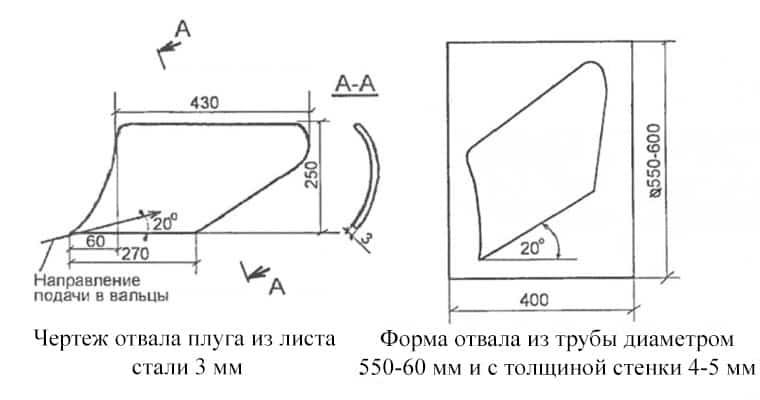

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

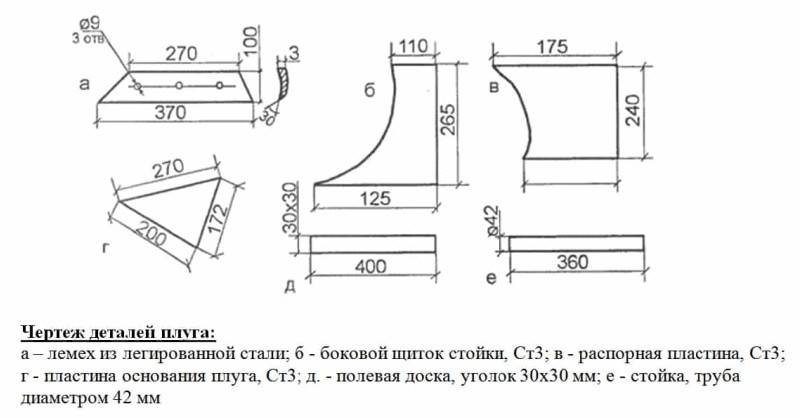

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

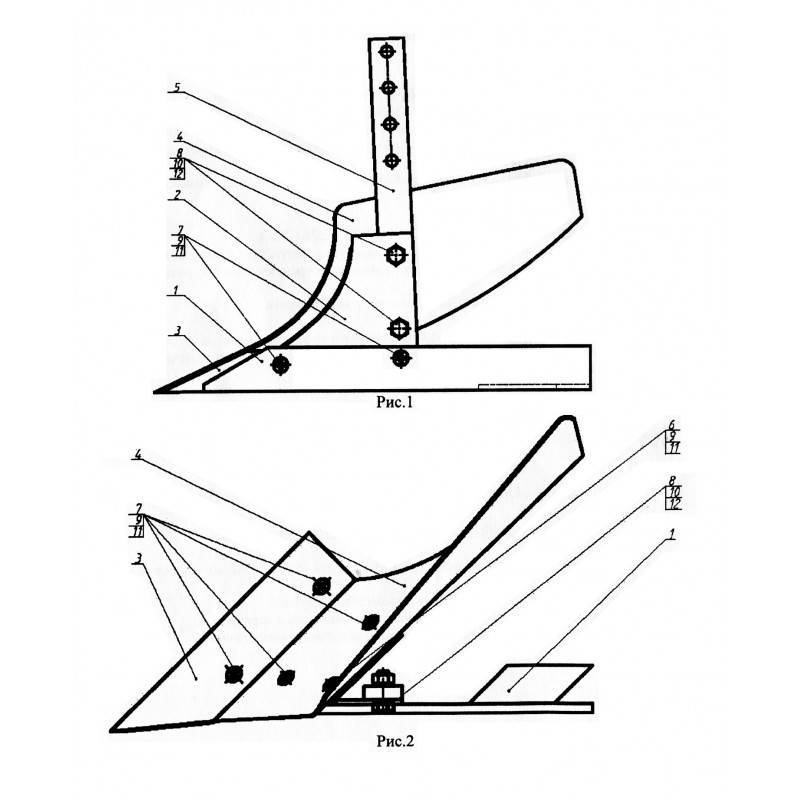

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Как правильно пахать плугом на мотоблоке, рекомендации

Мотоблоки многим владельцам приусадебных участков и огородов облегчают ручной труд. Мотоблок, при правильной его эксплуатации станет незаменимым помощником в вашем хозяйстве. Но не все знают, как правильно пахать плугом на мотоблоке.

Вернее не знают, как правильно подготовить мотоблок и плуг для вспашки и культивирования земли. А, ведь это не так сложно. Изучите наши рекомендации, и у вас все получится.

Тогда на малой скорости делается контрольный проход от одного к другому краю участка, на котором разворачиваем мотоблок и выполняем обратный проход. При этом ставим мотоблок правым колесом посередине борозды, которая осталась от первого прохода. Внимательно наблюдаем за плугом. С учётом наклона мотоблока, плуг должен стоять перпендикулярно плоскости земли. Если этого нет, то регулируем плуг снова.

Затем делается второй проход и оценивается глубина борозды. Если глубина слишком велика или слишком мала, то регулируем плуг. Как правило при вспашке плугом глубина борозд в должна находиться в пределах 15-20 сантиметров.

По мере освоения пахоты, когда ваши борозды станут ровными, можно поднять скорость мотоблока. Тогда плуг будет отваливать землю сильнее, поверхность ее будет ровной, без комков, да и сами пахота будет идти быстрее. Вот таким образом и пашут мотоблоками.

Подготовка к использованию мотоблока

Распахивание грунта начинается с подготовки мотоблока. Давайте выясним, каким образом это осуществить.

• Перед вспахиванием мототехнику надо раскомплектовать. К рабочему месту мотоблок необходимо переправить без тележек и другого навесного снаряжения. Как правило, транспортировка агрегата к пункту назначения производится посредством автотранспорта. Если же земельные угодья, которые вы намереваетесь обработать, расположены вблизи вашего дома, монтирование мотоблока необходимо выполнить на ровной плоскости в любом подходящем месте.
• Съем транспортных колес. После того как мотоблок был доставлен на участок, который необходимо вспахать, требуется демонтировать транспортные колеса, чтобы поменять их на специализированные грунтозацепы (железные колеса). Для облегчения данной работы, под расположенную на задней части агрегата сцепку можно поставить козелки. Грунтозацепы необходимы для более основательного сцепления с почвой. Они являются незаменимым снаряжением для пахоты, высадки свеклы, морковки, картошки.

• Ротация ступиц. На следующей стадии подготовки агрегата перед вспахиванием необходимо поменять ступицы, на которых стояли транспортные колеса, на более длинные. Это необходимо для увеличения дистанции между грунтозацепами. Подобное решение существенно улучшит устойчивость агрегата в процессе эксплуатации.
• Монтаж грунтозацепов. Переходим к монтированию железных колес. Принципиально, чтобы данные элементы были верно смонтированы. Правильность установки определяется по направленности рисунка протектора. Суживание рисунка показывает направление движения вперед.

Поворотный плуг

Это стойка, к которой приварены два лемеха: подрезающий и переворачивающий и откидывающий грунт. Для большей жесткости опрокидывающего землю лемеха вверху приварен уголок, который упирается в верхнюю кромку опрокидывателя.

При самостоятельном изготовлении можно сделать более простым узел для перестановки глубины вспашки. Поперечину, связанную со стойкой болтами, сваривают с плугом, делают длиннее. Коробки не нужно. Спереди к поперечине прилаживается кронштейн, в который укрепляют дополнительную вертикальную стойку, размеров которой хватит, чтобы выйти из зоны переворачивающейся почвы.

В вертикальной небольшой квадратной стойке спереди просверливается несколько отверстий под болты, через которые на требуемой высоте закрепляется тяга, идущая от мотоблока под углом 90°. К этой передней стойке тяга крепится двумя приваренными пластинами с проушинами. Два вставленных болта крепятся гайками. Они соединяют стойку и тягу. Подобное соединение проще и эффективнее. Глубина вспашки может регулироваться.

Чтобы земля не застревала в промежутке, между нижним и верхним лемехом приваривают тонкий лист жести, что поможет грунту идти плавно и быстро по дуге и переворачиваться пластом.

Поворотный плуг Зыкова

Усиление лемехов в этом случае сделано полосками стали на болтах. Внизу и вверху — под углом. Экономно и просто. Тяга с приваренным приспособлением держит два лемеха со стойками, которые вставлены в приспособление. Узел связки держат два стопорных болта. Для устойчивости на шасси приделывают колесо.

Как сделать дисковый плуг на мотоблок?

Дисковый плуг-окучник – это очень полезное приспособление, позволяющее подготовить ровные борозды для посадки картофеля и других клубневых культур. Перед тем, как приступить к изготовлению такого плуга, изучите чертежи. По ним вы сможете контролировать ход сборки и не допустите ошибок.

Порядок действий при изготовлении дискового плуга на мотоблок выглядит следующим образом:

1. В качестве основы плуга выступает опорный уголок. Для его изготовления используйте равносторонний уголок, полки которого в холодном состоянии должны сводиться под углом 70 °;
2. К уголку приварите носок. После этого через упорную планку приварите пятку;
3. Щечки закрепите на опорном уголке посредством петель. Дистанция между уголком и щечками должна быть такой, чтобы при раскрывании щечек их торцевые стороны не упирались друг в друга;
4. Поворотный механизм приварите к упорному уголку таким образом, чтобы опорная часть механизма располагалась перпендикулярно уголку.

В конце отрегулируйте щечки плуга. Для этого каждую из них зафиксируйте тисками и настройте так, чтобы в итоге они были загнуты в противоположную сторону друг от друга.

Как сделать плуг для мотоблока своими руками?

Плуг для мотоблока вы можете сделать и самостоятельно. Это значительно сэкономит ваши средства. Для этого вам понадобятся инструменты и материалы, которые есть в гараже у каждого хозяина.

Для начала вам необходимо составить чертеж. Без него у вас могут возникнуть проблемы, и в итоге ничего не получится.

Лемех

Необходим кусок стали толщиной около 5 миллиметров. Съемный лемех можно сделать из диска циркулярной пилы. Рабочая часть детали, которая и будет разрезать землю, должна быть обработана на наковальне, а затем заточена.

Отвал

Вам понадобится труба, диаметр которой составляет 0,5 метров. При этом толщина стенки должна быть не более пяти миллиметров. Вырезается деталь по предварительно сделанной заготовке из картона, также обрабатывается на наковальне и затачивается.

После этого детали собираются. Для начала вы можете все это сделать с помощью картонных заготовок. И если все параметры будут соблюдены, а сам плуг получился правильный и надежным, тогда можете приступать к металлическим деталям.

Как отрегулировать самодельный плуг? Точно так же, как и заводской. С той разницей, что при некорректной работе вы можете самостоятельно подгибать и подправлять детали при помощи молотка.

Как правильно отрегулировать?

Глубина пахоты – это дистанция, на которую плуг погружается в почву в процессе работы. Настроить ее необходимо настолько, насколько берет штык лопаты. В ином случае могут возникнуть следующие проблемы.

• При недостаточной глубине немалая доля корешков сорных растений останется под грунтом, что потребует новых сил для их устранения.
• Если глубина окажется больше, чем требуется, плодородный пласт грунта смешается с тем, что располагается под ним, и растительность не будет иметь полноценного питания. В связи с этим нужно держаться золотой середины.

Угол атаки

Для того, кто уже владеет практическим навыком перепахивания почвы мототехникой, пояснять, что и как выполнять на этой стадии нет необходимости. Далее даны сведения в ознакомительных целях тому, кто сталкивается с этим делом в первый раз. Наклон угла атаки либо, как его еще именуют, наклон угла полевой доски – это наклон, который показывает высоту плоскости распахивания по отношению к ровной плоскости. Настройка осуществляется при помощи винтовой ручки.

Порядок операций такой:

• поставьте агрегат с плугом на опоры, о которых уже говорилось ранее;
• выверните рукоятку настройки до предела таким образом, чтобы полевая доска полностью улеглась на почву, без щелей;
• начните вращать рукоятку в противоположном направлении до тех пор, пока задняя часть доски не поднимется над грунтом на 2-3 см.

Если совершить просчет, то появятся следующие неприятные последствия:

• при большом угле полевой доски плуг станет якорем – агрегат начнет регулярно пробуксовывать и с натугой двигаться вперед;
• при маленьком угле – не станет сниматься необходимый пласт грунта.
• проконтролировать, все ли правильно, можно только стадии вспашки – агрегат не должен сопротивляться либо двигаться чрезмерно свободно.

Приготовление к пахоте

Перед вспахиванием нужно выполнить пробное распахивание и узнать качество настройки плуга.

Для этого необходимо:

• узнать особенности отвала и глубину борозды;
• проконтролировать движение плуга в борозде;
• проследить размеренность движения агрегата и нагрузку на руки пахаря;
• установить нагруженность агрегата.

Тестовое распахивание участка выполняется следующим образом.

Ставим агрегат на кромке обрабатываемого участка земли

Устанавливаем первую скорость и осторожно давим на ручку сцепления Крайне важно, чтобы руль агрегата находился параллельно плоскости земли, чтобы агрегат не закапывался в землю, но и не поднимался над разделываемой пашней. Работнику при распахивании не надо жать на руль и чересчур старательно толкать мототехнику, поскольку данная сельскохозяйственная машина и сама превосходно управится с собственными обязанностями без вспомогательных усилий. После получения пробной борозды, требуется непременно измерить глубину пахоты Для этого надо использовать рулетку либо обыкновенную линейку

После получения пробной борозды, требуется непременно измерить глубину пахоты Для этого надо использовать рулетку либо обыкновенную линейку

Если размеры сойдутся с изначально установленными, то можно приступать к основной работе.

Видео: Как Прикрепить Плуг К Мотоблоку

Плуг, имеющий фиксированную рабочую ширину, работает с легким ножным трактором (до 30 кг), мощность двигателя которого составляет до 3,5 л.С. Их особенностью являются 12-мм стойки (они защищают блок двигателя от перегрузки).

Наиболее распространенный тип штифтов, которые имеют переменную рабочую ширину. Единственный их недостаток. Проливание почвы в борозду после прохождения. Такие плуги оснащены подвесными тягачами весом более 30 кг, мощностью 4,0 лошадиных силы. И выше.

Плуг Zeke для мотоблока

Двухсторонний плуг (подборщик)

Плуг Zeke для мотоблока

Специально разработанный плуг Зыкова по форме блока имеет существенное отличие от других аналогичных агрегатов, что позволяет лучше обрабатывать почву, разбрасывать и переворачивать ее. Это лечение почти полностью устраняет сорняки.

Плуга Зикова

• -флирт на корпусе аппарата;
• -стойка, которая помогает прикрепить оборудование к двигателю;
• -полевая доска (дает стабильность модели);
• -вспомогательная часть;
• -перо, чтобы перевернуть почву и получить равномерно обработанную пахотную землю.

Как самостоятельно изготовить плуг для мотоблока

Теперь мы ответим на часто задаваемый вопрос владельцев, которые приобрели мотоблок: как сделать плуг в мотоблоке своими руками. Для изготовления рабочих элементов требуется сталь 3-5 мм. Сначала нужно сделать плуг (например, лезвие циркулярной пилы подойдет ему). Режущая часть паяльника должна быть хорошо заточена под углом 45 градусов.

Следующим шагом является изготовление клинка. За него можно взять трубу диаметром 0,5 м и толщиной стенки 5 мм. Отрежьте лезвие лезвия с помощью резака и отшлифуйте его с помощью мельницы.

После изготовления всех деталей корпус плуга может быть собран. Для этого возьмите сталь толщиной 2-3 мм и соберите всю конструкцию.

Итак, есть несколько типов плугов, рассмотрим некоторые их особенности, одноплановые, реверсивные и поворотные плуги.

Конструкция одного плуга кузова

Самая простая конструкция плуга с одним корпусом (мы рассмотрели его изготовление выше). Именно с такого плуга можно начинать производство для начинающего, а чертежей такого плуга так много. Более сложный дизайн реверсивного плуга. Такой плуг в верхней части корпуса имеет изогнутые перья, что позволяет ему переворачивать слой почвы во время обработки, что особенно оптимально для твердых почв.

Для изготовления такого плуга потребуется много усилий и гораздо больше знаний (из-за более сложного рисования и более тщательного выбора материалов). Также необходимо точно следовать всем инструкциям при выполнении такой сборки.

Ротационный плуг

Наиболее сложным в изготовлении является роторный плуг.

У него есть несколько орала, установленных на одной оси. Когда почва обрабатывается, ось вращается, позволяя почве вращаться. Такая конструкция позволяет использовать меньше физической силы при обработке почвы до 30 см. Вы также можете обрабатывать землю разными путями, а не только по прямой.

Если вы решите заняться вспашкой самостоятельно, то можете смело утверждать, что оно того стоит. Начните с более простого дизайна и постепенно ищите мастерство в этом вопросе. Еще один аргумент в пользу самостоятельного производства. Заводские аналоги довольно дороги, поэтому изготовление плуга своими руками имеет экономический смысл.

Глубина вспашки и как ее настроить

Глубина вспашки – это расстояние, на которое плуг углубляется в землю во время работы. Устанавливать глубину нужно на то расстояние, которое берет штык лопаты. В противном случае могут получиться следующие эффекты:

• При недостаточной глубине большая часть корней сорняков останутся под землей, что потребует дополнительных усилий для их удаления.
• Если глубина будет большей, чем нужно, плодородный слой почвы перемешается с тем, что находится под ним, и растения не будут получать должного питания.

Поэтому необходимо придерживаться золотой середины.

Глубина настраивается при помощи болтов, которые скрепляют между собой стойку плуга и замок. Соответственно, передвигая плуг вверх-вниз, осуществляется данная настройка.

Плуг для мотоблока Нева

Разновидности плуга для мотоблока Нева. Для сбережения фрез и сохранения их в рабочем состоянии на долгое время потребуется приобрести плуг.

Далее рассмотрим более подробно, какие плуги можно установить на мотоблок Нева.

У плуга есть геометрической формы стальной лемех и так называемая пятка для рыхления целины. После его использования необходимо будет дополнительно пройтись по грунту культиватором.

Сегодня на рынке плугов представлены 3 основные группы данного навесного оборудования для мотоблока Нева:

• Однокорпусный. Оснащен одним лемехом и предназначен для легкой почвы. В процессе работы с таким оборудованием происходит отброс почвы на одну из сторон, поэтому для перехода на соседний ряд потребуется идти к началу борозды.
• Оборотный плуг для мотоблока. Лемех изготовлен в форме пера, поэтому такая модель подойдет для почв более тяжелых. Одной из популярных моделей является поворотный плуг Зыкова, имеющий лево- и правосторонний корпус, оснащенный лемехом и отвалом, позволяющим переворачивать и измельчать грунт.
• Роторный, имеющий несколько размещенных на одной оси рабочих лемехов, имеющих изогнутую форму. В процессе пахоты он вращает и перебрасывает грунт.

Для того чтобы определить, какой плуг лучше, следует оценить качество грунта на участке.

Установка оборудования и .

Чтобы правильно прицепить плуг на мотоблок Нева потребуется обратиться к инструкции по использованию мотоблока.

Рассмотрим, как выполняется настройка плуга. Его необходимо соединить со сцепкой и затем прикрепить на мотоблок. Чтобы начать использовать культиватор с прикрепленным к нему плугом, необходимо поменять колеса на грунтозацепы. Сцепка имеет специальную подножку, поэтому использовать дополнительные инструменты не потребуется. Устанавливать грунтозацепы стоит так, чтобы в итоге узкие его участки были расположены по ходу движения культиватора.

Плуг после его прикрепления к мотоблоку ни в коем случае не должен двигаться и наклоняться. При этом может потребоваться изменить глубину пропашки, для регулировки которой на стойке расположено несколько отверстий.

Перед началом использования плуга его надо отрегулировать. Для этого необходимо совместить продольные оси культиватора с плугом, а также расположить его строго вертикально. Настроить такое положение навесного оборудования можно после того как будет установлена сцепка. Отрегулируйте положение плуга. Для этого надо расположить его пятку параллельно грунту и зафиксировать такое положение с использованием болта

Важно помнить, что при осуществлении такого действия мотоблочный руль следует расположить в центре от регулирующего винта

Можно соорудить альтернативу плужку на мотоблок Нева своими руками. Отзывы тех фермеров, которые делали его самостоятельно, самые положительные. Для этого потребуются лемех из стали, толщина которой 3-5 мм, и отвал, в качестве которого можно использовать трубу диаметром около 50 см и толщиной стенок не менее 3 мм. Последующая сборка плуга проводится так же, как описано выше.
