Типы металлических опор ЛЭП
Классификация и разделение на типы у металлических опор довольно широкое.
По материалу они могут быть:
- Стальными;
- Из сплавов алюминия.
По конструкции

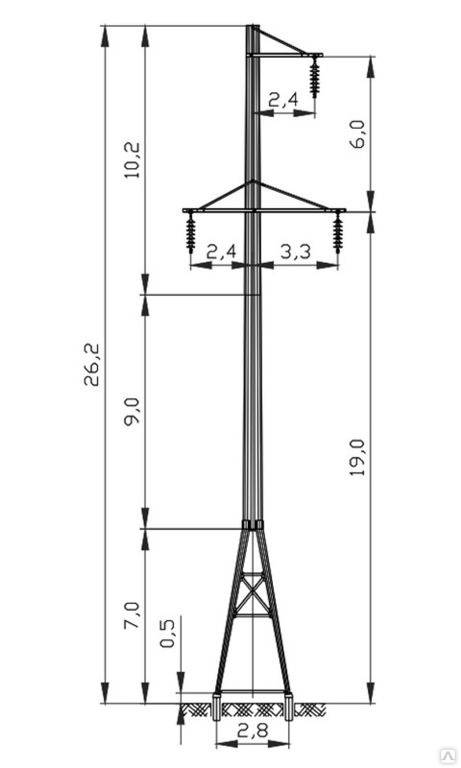

- Башенными (похожи на башню в Париже, с расширенной опорной частью). Правильное название: опора башенного типа;
- Типа столб. Такая опора имеет одинаковый поперечный размер по длине (ставится на растяжки, оттяжки) или сделана на конус с платформой под анкерное болтовое соединение.

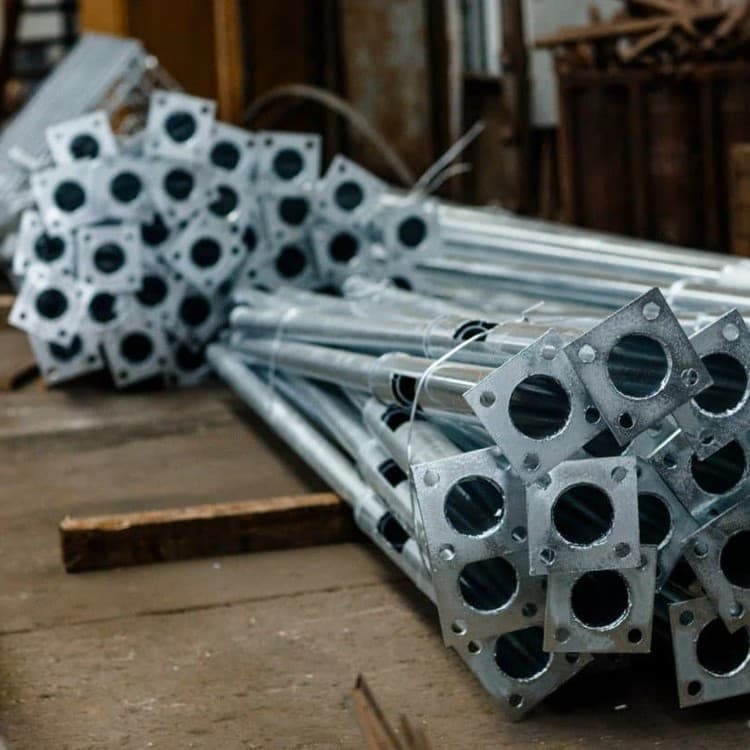

Примечание: анкерное (фундаментное) болтовое соединение представляют собой специальные фундаментные болты закладываемые в бетонное основание под опору. Изготавливаются по ГОСТ 24379.1-2012. Вид анкерных болтов зависит от планируемых нагрузок. Наиболее мощные — это анкерные болты с плитой–основанием. Самые простые — болты прямые, которые можно установить на готовую плиту фундамента под опору. Заказать любой тип анкерных болтов, а также любые другие металлоконструкции и металлообработку, вы можете в компании «Квалитет» в Самаре. Сайт компании http://kvalitet-63.ru.
- Металлическая опора портального типа. Используется для ЛЭП 330-550 кВ.
- Опора типа «Рюмка», для ЛЭП 330-750 кВ.
- Металлическая опора типа «Набла» или вантовая опора (набла – символ в виде перевёрнутого треугольника). Её используют в ЛЭП до 750 кВ.

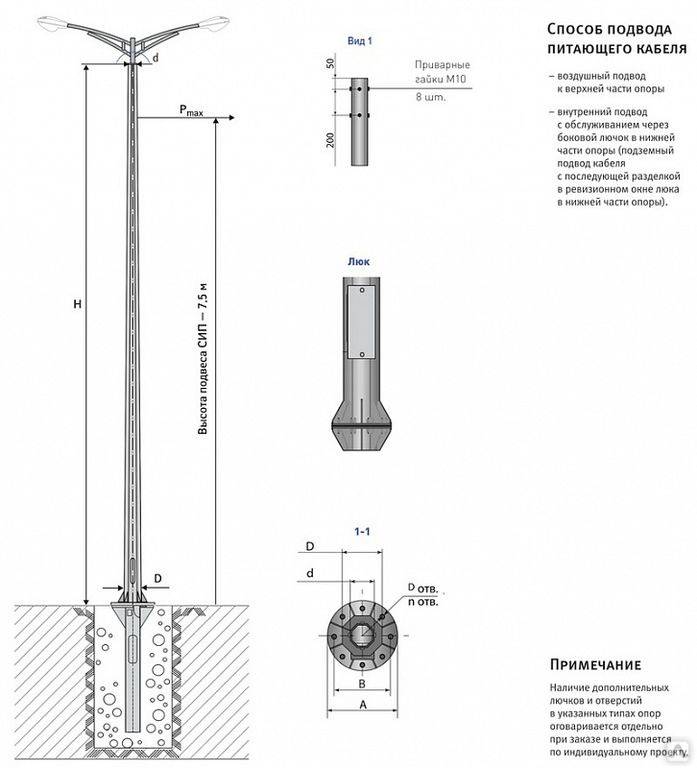

Сразу нужно выделить, металлические опоры используемые «ближе к народу», в ЛЭП коттеджных и других загородных посёлков. Это металлические опоры свободностоящего монтажа анкерного типа, круглого или многогранного сечения.
Примечание: Свободностоящая опора устанавливается в котлован с ригелем или без него, а также на фундаментную площадку с закреплением анкерными болтами.
подъём металлической опоры методом вывешивания
Виды и сфера применения опор ВЛ
Область использования и место установки металлических опорных конструкций ЛЭП зависят от особенностей исполнения, способа крепления кабеля и рельефа местности. В зависимости от назначения и фиксации проводов они бывают:
- Промежуточные. Служат для поддержания кабеля, который закрепляется зажимами. Они составляют до 80-90% от всех установленных на линии опорных конструкций.
- Анкерные. Изготавливаются для использования на особо ответственных участках ЛЭП. Они отличаются повышенной надежностью, служат для натяжения проводов и предназначены для восприятия продольных нагрузок. Благодаря натяжным зажимам обеспечивается жесткость закрепления кабеля ВЛ.
На концах ЛЭП размещают концевые опорные конструкции, а при смене направления линии из-за особенностей местности или инфраструктуры — угловые. Если угол поворота не превышает 20°, то устанавливают опоры промежуточного типа. При изменении направления ЛЭП от 20 до 90° в точках поворота используют анкерные опоры.
Для прокладки ЛЭП на участках со сложным рельефом предназначены специальные стальные опоры ВЛ. Они помогают организовать удобный и безопасный переход через русло реки, железнодорожные пути, овраги и другие объекты.
Металлические опорные конструкции используют для прокладки следующих линий:
- До 20 кВ — ВЛ, предназначенных для подачи электроэнергии потребителям.
- 35 кВ — ЛЭП, которые служат для подводки энергии к загородным и сельскохозяйственным объектам.
- 110, 150 и 220 кВт — распределительных ВЛ, обеспечивающих электроснабжение крупных населенных пунктов и предприятий.
ЛЭП 220 кВт выполняют также функции магистральных и служат для соединения распределительных пунктов и электростанций.
Металлические опоры линий электропередачи по назначению
По занимаемому месту в линии электропередачи, металлические опоры делят на
- промежуточные,
- угловые,
- концевые,
- опоры ответвлений.
Часто опоры на которых оказывается повышенные нагрузки в линии — это угловые, концевые и опоры ответвлений, их называют анкерные опоры. Читаешь анкерная, понимай усиленная.
Расчёт по нагрузке выпускаемых опор достаточно сложный и, как следствие, маркировка опор по их назначению тоже немного путанная. Например, многогранные опоры из металла для ВЛИ 0,38 кВ разработанные РОСЭП по своему ТУ, могут быть следующих типов:
- Промежуточная (П1М);
- Угловая промежуточная (УП1М);
- Концевая анкерная (К1М);
- Угловая анкерная (УА1М);
- Ответвительная анкерная (АО1М);
- Переходная промежуточная (ПП1М);
- Переходная анкерная (ПА1М);
- Переходная угловая анкерная (ПУА1М);
- Переходная ответвительная анкерная (ПОА);
- Переходная анкерная ответвительная (ПАО).
Особенности производства и преимущества стальных опор ВЛ

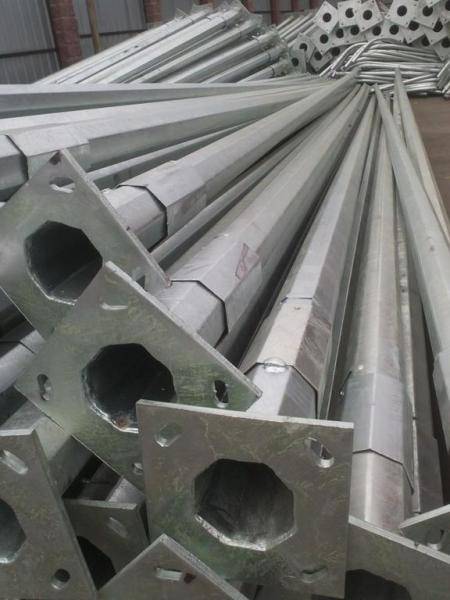

Для изготовления опорных конструкций воздушных линий электропередач используется прочная листовая сталь, устойчивая к механическим повреждениям. Многогранные стальные опоры ЛЭП состоят из стоек разной высоты из отдельных секций. Они производятся в виде усеченных полых пирамид с 8 и более гранями.
Нужную форму металлу для секций придают с помощью специальных прессов, а для фиксации отдельных элементов используют фланцевое или телескопическое соединение. Монтаж опорных конструкций для линий электропередач может осуществляться с применением разных вариантов фундамента — винтовой сваи, сваи оболочки или нескольких свай. Опоры ВЛ напряжением 220 кВ устанавливают на фундамент из стальной трубы, которая с помощью фланцев соединяется с нижней секцией.
Металлические опоры воздушных силовых линий почти не нуждаются в ремонте и имеют срок эксплуатации не менее 70 лет. Благодаря сравнительно небольшому весу и конструктивным особенностям они экономически эффективнее бетонных и решетчатых — на 12-15% и 40-45% соответственно.
Экономия достигается за счет снижения затрат на транспортировку, установку, демонтаж и утилизацию, и увеличения пролетных расстояний. Длина секций стальных опор ВЛ составляет 12 метров, поэтому для перевозки можно использовать стандартные габаритные транспортные средства и не привлекать специальную технику. Благодаря телескопической конструкции при доставке к месту монтажа можно размещать одни элементы внутри других.
К другим преимуществам стальных опорных конструкций ВЛ относятся:
- Стойкость к коррозии, которая сохраняется не менее 25 лет и достигается при нанесении прочного слоя цинка по ГОСТ 9.307-89.
- Возможность монтажа в труднодоступных местах.
- Простота обслуживания. При повреждении деформированные узлы легко заменяют новыми.
- Малый землеотвод. Затраты на постоянный землеотвод уменьшаются примерно в 2 раза.
Металлические опоры ЛЭП дешевле железобетонных изделий и способны выдержать значительную ветровую нагрузку.
