Какое масло заливать
Иногда при закупке смазки для лубрикатора возникает искушение сэкономить. Приобретение дешевых масел невнятного происхождения от малоизвестных производителей кажется экономией только на первый взгляд. Такая подмена неминуемо приведет к нарушениям в работе маслоиспарителя, неравномерному насыщению воздушного потока смазочным материалом, ухудшению условий смазки пневмоинструмента, снижению его ресурса и выходу из строя.
Использовать нужно именно то масло, которое рекомендовано в инструкции к инструменту, либо масло из списка аналогов, допущенных производителем к применению.
Отдельно надо следить за чистотой смазки, отсутствием в нем химических загрязнений и механических включений. Такие «добавки» выведут из строя инструмент еще быстрее.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

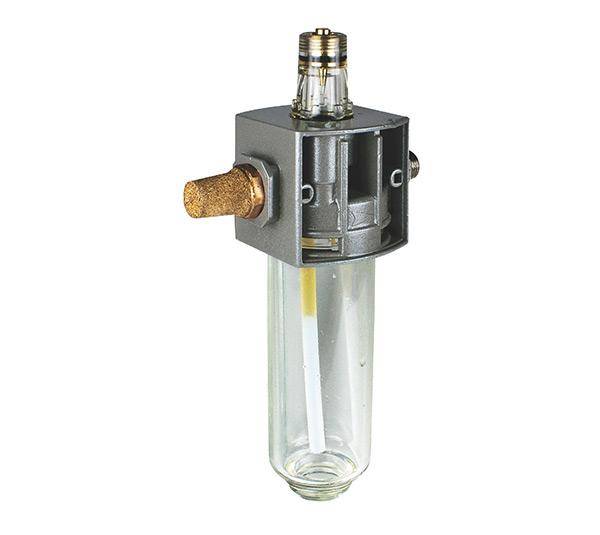

Как работает лубрикатор для пневмоинструмента?
Это устройство представляет собой резервуар, корпус которого сделан из металла, надевающийся на входную часть пневматического оборудования и фиксирующийся на резьбовом соединении. При установке лубрикатор размещается после фильтра, который необходим для осушения воздушного потока. После того как воздух попадает внутрь, он обогащается масляными частицами и поступает дальше в сам инструмент.
Очень важно, чтобы расстояние шланга между лубрикатором и самим устройством было не более 10-12 метров: при большей длине распределение масла с воздухом проводится не так эффективно, а на стенках начинает образовываться конденсат, снижающий продуктивность работы. В случае, если подобной длины недостаточно, лучше применять лубрикаторы линейного типа, которые устанавливаются непосредственно перед инструментом
Современные устройства могут отличаться по размеру резьбы, материалам конструкции и объёму накопительной ёмкости, куда заливается масло перед работой. Кроме того, устройства могут быть одноточечными или многоточечными, и выбор оборудования делается с учётом особенностей будущей эксплуатации. Помимо прочего, устройства делятся на две группы по типу конструкции:
- Фильтры-лубрикаторы, которые монтируются на самом инструменте между его ручкой и шлангом для поступления воздушного потока.
- Воздушные приспособления, устанавливающиеся на компрессоре или системе распределения потока.
Уход и смазка нейлера
Как и любой профессиональный пневмоинструмент, монтажный пистолет изготавливается с учётом высокой функциональной нагрузки. Так как данное оборудование достаточно надёжно, то, в принципе, весь уход заключается в соблюдении общепринятых мер и норм эксплуатации и чистки.
Они достаточно просты и заключаются в удалении загрязнений, периодически накапливающихся на рабочих деталях, и аккуратном обращении. Инструмент нельзя бросать. Нужно следить, чтобы в него не попадала вода. Одним словом, нужно избегать механических деформаций и повреждений.
Всё сказанное выше можно отнести к любым приборам. Что касается пневматического гвоздезабивателя, то здесь необходимо добавить ещё то, что данный тип инструмента нужно смазывать. Делается это согласно инструкции производителя. Чаще всего данная процедура заключается в закапывании нескольких (2-3) капель масла в соединительный фитинг перед началом работы. Эту манипуляцию нужно повторить в середине рабочего дня, если инструмент активно используется.

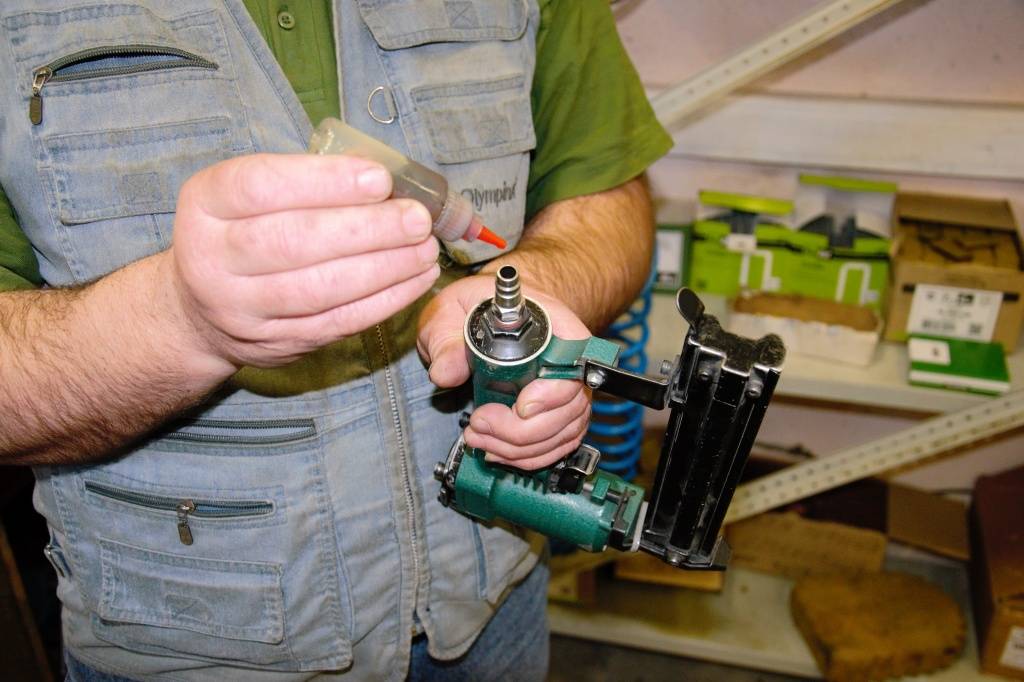

Если предстоит длительный перерыв в работе, в нейлер рекомендуется капнуть те же 3 капли и сделать несколько выстрелов для равномерного распределения масла. Это предохранит внутреннюю поверхность от коррозии.
Выбор шлангов
Самые прочные на разрыв армированные маслобензостойкие шланги из резины. Такие сложно повредить даже колесом автомобиля, но и цена у них самая высокая. Более доступны гибридно-полимерные модели с неплохими рабочими характеристиками.
В первую очередь, следует определиться с сечением шланга, которое подбирается в соответствии с рекомендациями производителя инструмента. В общем случае, рекомендуется выбирать шланги диаметром 10 и 12 мм, чтобы впоследствии не возникло “бутылочного горлышка”. У двух моделей с одинаковым сечением могут быть разные характеристики прочности и рабочего давления, поэтому стоит уточнять эти параметры для каждой позиции отдельно.
При эксплуатации пневмолинии в автосервисе полезно использовать максимально гибкие шланги, ведь “дубовая” магистраль будет за все цепляться, легче заламываться и ее сложно перемещать по помещению. За это свойства отвечает параметр сгибаемости в характеристиках товара.
Что касается формы, то существует три варианта:
Вне зависимости от формы и материала изготовления, не рекомендуется использовать шланги более 15 м длиной, так как это приводит к потери мощности.
Цена устройства
Стоимость зависит от нескольких факторов:
- Материал изготовления (сталь, железо, латунь и пр.).
- Объём ёмкости, куда заливается масло для дальнейшего распределения.
- Тип установки.
- Число точек, которые может смазывать устройство единовременно.
- Пропускная способность и максимальное давление.
- Производитель (отечественные устройства обходятся на 10-20% дешевле зарубежных аналогов).
| Маслораспылители (лубрикаторы) применяются для подачи масла в исполнительные механизмы пневмосистем: распределители, цилиндры, пневмодвигатели и другие воздушные механизмы, работающие на повышенных частотах. Как правило, устанавливаются после воздушного компрессора , перед входом в требующий смазывания пневматический механизм. Маслораспылители (лубрикаторы) поставляются с присоединительными размерами в пределах М5 — G1″. Рабочая среда — воздух; конструкция — двухкамерная с распылителем и регулятором; материалы — алюминий, технополимер, NBR; рекомендуемое масло — Турбинное №1 (ISO Vg32). |
Обычно, пневмоаппаратура используется без маслораспылителя (лубрикатора), так как в неё закладывается консистентная смазка, рассчитанная на весть срок службы. Если приводы используются в экстремальных условиях, например, высокая частота (до 40 и более раз в минуту) срабатывания и скорость перемещения (1 м/сек и более) или есть необходимости высокой плавности перемещения, необходимо применять воздух с распыленным маслом. Наша компания предлагает маслораспылители с однократным распылением масла, которые обеспечивают получение частиц масла от 0,01 до 0,003 мм.

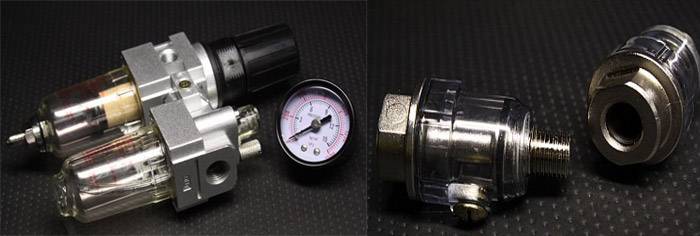

Фильтры-осушители
Воздух на производстве или в автомастерской содержит слишком много лишней влаги, примесей и пыли, которые свободно поступают в работающий воздушный компрессор.
Примеси и влагу можно эффективно отделять с помощью воздушных фильтров-осушителей, где в качестве фильтрующего элемента используется мелкоячеистая сетка из медного сплава. Как и любой фильтр, он требует замены в процессе эксплуатации, о чем сообщает изменение цвета фильтрующего элемента.
Для удаления избыточной влаги из фильтра есть краник в нижней части резервуара. Фильтры-осушители подключаются в начале пневмолинии или непосредственно у инструмента.
Основные отличия:
- Размер входного отверстия . Как правило, оно составляет 1/4″, 3/8″ и 1/2″ и должно соответствовать используемым шлангам;
- Степень очистки . Более высокая степень очистки может потребоваться для покрасочного оборудования, чтобы минимизировать лишние вкрапления в краску;
- Наличие манометра и регулятора давления .
Существуют специальные фильтры тонкой очистки для покрасочного оборудования. В них установлено несколько очистительных элементов, работающих последовательно.
В магазине Гараж Тулс представлены фильтры Licota под самое разное оборудование и цели.
Лубрикатор для пневмоинструмента. Маленькая деталь правильной работы
При работе с любым пневматическим оборудованием необходимо следить за тем, чтобы в систему подавался очищенный воздух, который обогащён масляными частицами. С первой задачей справляется фильтр, а вот для второй необходим лубрикатор для пневмоинструмента. С помощью этого приспособления воздушный поток разбавляется маслом в процессе распыления, и это позволяет намного продлить срок службы всего оборудования и уменьшить показатели износа
Особенно важно это для тех, кто вынужден регулярно прибегать к использованию пневматических устройств (сотрудники мастерских, СТО, рабочие строительные бригады и пр.). Современные лубрикаторы имеют автономную конструкцию, их система позволяет откалибровать подачу смазочных материалов в процессе работы; таким образом, пневмоинструмент получает требуемое количество жидкости. В ходе работы можно контролировать уровень масла в ёмкости для заправки
При эксплуатации важно применять те виды расходных материалов, которые рекомендует производитель: использование некачественного или просто неподходящего масла приводит к сбоям работы не только оборудования, но и самого лубрикатора
В ходе работы можно контролировать уровень масла в ёмкости для заправки
При эксплуатации важно применять те виды расходных материалов, которые рекомендует производитель: использование некачественного или просто неподходящего масла приводит к сбоям работы не только оборудования, но и самого лубрикатора
Преимущества лубрикаторов
Использование таких механизмов является обязательным требованием для рациональной и эффективной работы пневмоинструмента. Применение лубрикаторов имеет множество достоинств:
- Смазка в виде масла подаётся в конструкцию автоматически, что значительно уменьшает затраты сил и времени на обслуживание инструмента.
- Подача масла существенно снижает процент износа: смазочные материалы уменьшают трение основных элементов оборудования и делают производительность намного выше.
- Лубрикатор для пневмоинструмента позволяет серьёзно снизить риск незапланированных простоев, которые могут происходить по причине поломки оборудования.
- Современные устройства отличаются компактностью и могут быть установлены в самых труднодоступных местах, при этом угол установки также варьируется.
- Применение многоточечных лубрикаторов даёт возможность смазывать до 8 точек одновременно.
Разветвители и разъемы
Пневмо-разветвители часто называют воздушными тройниками или фитингами-тройниками для пневматических шлангов. Разветвители позволяют подключать к основному выводу компрессора дополнительные магистрали для одновременной работы нескольких пневматических инструментов.
Воздушные тройники делятся на два вида:
- Разветвители с соединением «елочка» . Позволяют подключать отводящие магистрали к основному шлангу, а не компрессору. Выполнены в виде крестовины с четырьмя выходами. Размеры подбираются в соответствии с диаметром воздушного шланга. Наиболее популярны разветвители на 8, 10 и 12 мм;
- Резьбовые фитинги-тройники . Оборудованы входом и тремя выходами с резьбой определенного размера. Предназначены для использования совместно с резьбовыми переходниками и соединителями.
Для подключения оконечного оборудования принято использовать быстроразъемные соединения (БРС). С их помощью можно оперативно и надежно подключить гайковерт, пульверизатор и другое оборудование. БРС также позволяет отключать пневмоинструмент от линии без прекращения подачи воздуха. В качестве штуцера используется «елочка» или резьбовое соединение.
Встречается двух типов: “БРС папа ” и “БРС мама ”. Чаще всего штуцеры «папа» устанавливаются на пневмоинструмент, а разъем «мама» накручивается на шланг к компрессору.
При использовании мощных гайковертов и другого производительного оборудования важно подобрать и БРС с высокой пропускной способностью. В отличие от стандартного варианта, он рассчитан на большие давление и поток сжатого воздуха
Как работает лубрикатор для пневмоинструмента?
Это устройство представляет собой резервуар, корпус которого сделан из металла, надевающийся на входную часть пневматического оборудования и фиксирующийся на резьбовом соединении. При установке лубрикатор размещается после фильтра, который необходим для осушения воздушного потока. После того как воздух попадает внутрь, он обогащается масляными частицами и поступает дальше в сам инструмент.
Очень важно, чтобы расстояние шланга между лубрикатором и самим устройством было не более 10-12 метров: при большей длине распределение масла с воздухом проводится не так эффективно, а на стенках начинает образовываться конденсат, снижающий продуктивность работы. В случае, если подобной длины недостаточно, лучше применять лубрикаторы линейного типа, которые устанавливаются непосредственно перед инструментом
Современные устройства могут отличаться по размеру резьбы, материалам конструкции и объёму накопительной ёмкости, куда заливается масло перед работой. Кроме того, устройства могут быть одноточечными или многоточечными, и выбор оборудования делается с учётом особенностей будущей эксплуатации. Помимо прочего, устройства делятся на две группы по типу конструкции:
- Фильтры-лубрикаторы, которые монтируются на самом инструменте между его ручкой и шлангом для поступления воздушного потока.
- Воздушные приспособления, устанавливающиеся на компрессоре или системе распределения потока.
Что такое лубрикатор
Изначально следует разобраться в устройстве, области применения детали. Лубрикатор – это агрегат, служащий источником смазки для подвижных узлов пневматических устройств.
Воздушная смесь, поступая на вращающиеся детали, гарантирует продление эксплуатационного срока установки и исключает случайные поломки, вызванные износом пар трения.
Используется лубрикатор в шлифовальных машинках, клапанах, двигателях, редукторах, напорных магистралях высокого давления.
Состоянием на 2020 год существует 2 разновидности конструкций.
- Магистральная. Используется для обслуживания нескольких инструментов. Устройство монтируется внутрь магистрали не далее 10 метров от дальнего прибора.
- Линейная. Имеет идентичную конструкцию. Однако применение ограничивается единственным аппаратом. Монтаж осуществляется непосредственно перед рабочей рукоятью.
Какое масло лить в лубрикатор. Масло для пневмосистемы (пневмоинструмента). Осмотры и ремонты
Для промышленной пневматики Camozzi лубрикация не является обязательной, т.к. при изготовлении закладывается консистентная смазка, рассчитанная на весь срок службы изделия. Но если Вы не используете фильтры масло-влагоотделители, то эта самзка со временем вымывается влагой находящейся в воздухе. В случае, если в систему уже подается дополнительная смазка (лубрикация) , то ее подачу нельзя прекращать, т.к. эта смазка тоже вымывает консистентную смазку. Максимальное количество подачи масла — 1 капля в минуту для машин со средним быстродействием. Рекомендуемая вязкость масла — 32 cSt при 40 град. Цельсия.
Применение маслораспылителей (лубрикаторов) необходимо в случаях, когда механизмы используются в экстремальных условиях с высокой частотой срабатывания — более 40 раз в минуту, или с высокой скоростью перемещения — более 1 м/с.
2. Пневмоинструмент.
Каждый инструмент на каждом воздуховоде должен оснащаться блоком подготовки воздуха, который состоит из масловлагоотделителя, регулятора давления, маслораспылителя (лубрикатора). Установка должна осуществляться как можно ближе к инструменту (до 5 метров) и выше его по вертикали. В случае отсутвия блока подготовки воздуха, смазка может непосредственно заливаться в отверстие для смазки на инструменте, не реже чем каждые пол часа работы. Для смазки пневмоинструмента необходимо использовать пневматическое масло с вязкостью ISO VG 32 или VG 40.
Влага в воздухе губительна для трущихся механизмов в инструменте, она вымывает смазку и вызывает коррозию металлических деталей.
Использовать компрессорное, моторное, трансмиссионное масло строго запрещается.
На складах нашей организации всегда в наличии масло для пневмосистемы и масло для пневмоинструмента.
Маслораспылители (лубрикаторы) поставляются с присоединительными размерами в пределах М5 — G1″.
Рабочая среда — воздух; конструкция — двухкамерная с распылителем и регулятором; материалы — алюминий, технополимер, NBR; рекомендуемое масло — Турбинное №1 (ISO Vg32).
Обычно, пневмоаппаратура используется без маслораспылителя (лубрикатора), так как в неё закладывается консистентная смазка, рассчитанная на весть срок службы. Если приводы используются в экстремальных условиях, например, высокая частота (до 40 и более раз в минуту) срабатывания и скорость перемещения (1 м/сек и более) или есть необходимости высокой плавности перемещения, необходимо применять воздух с распыленным маслом. Наша компания предлагает маслораспылители с однократным распылением масла, которые обеспечивают получение частиц масла от 0,01 до 0,003 мм.
Преимущества лубрикаторов
Использование таких механизмов является обязательным требованием для рациональной и эффективной работы пневмоинструмента. Применение лубрикаторов имеет множество достоинств:
- Смазка в виде масла подаётся в конструкцию автоматически, что значительно уменьшает затраты сил и времени на обслуживание инструмента.
- Подача масла существенно снижает процент износа: смазочные материалы уменьшают трение основных элементов оборудования и делают производительность намного выше.
- Лубрикатор для пневмоинструмента позволяет серьёзно снизить риск незапланированных простоев, которые могут происходить по причине поломки оборудования.
- Современные устройства отличаются компактностью и могут быть установлены в самых труднодоступных местах, при этом угол установки также варьируется.
- Применение многоточечных лубрикаторов даёт возможность смазывать до 8 точек одновременно.
Стоимость инструмента и что на неё влияет
После того, как уже выбрана конкретная модель, работники должны выбрать максимально релевантную стоимость, обязующуюся быстро окупиться. Требуется дешёвое изделие? Лучше поискать изделие с низкокачественными материалами изготовления. Но следует быть осторожным. Если на некачественный металл попадёт влага, это может стать причиной возникновения коррозии.
Видео: Обзор от мастера
Требуется марка отечественного производителя? В интернете много поставщиков, устанавливающих на свои устройства минимальную стоимость, чем зарубежные компании.
Так же, в простых магазинах для строительства легко найти специальное устройство, соответствующее необходимым нормам.

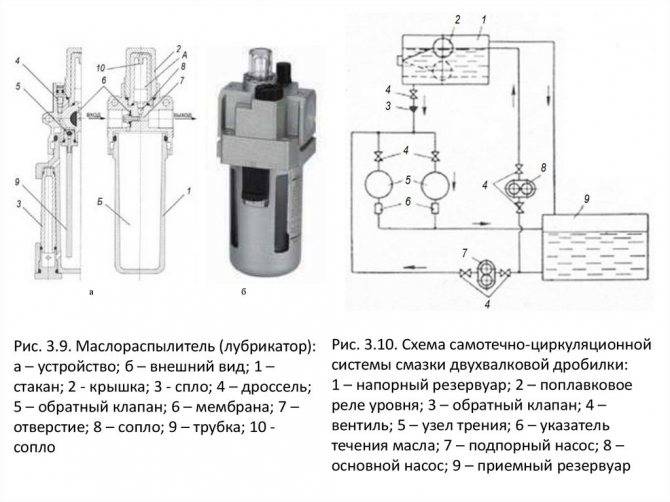

Лубрикаторы также называют маслораспылителями и предназначены они для подвода смазочного материала из резервуара к элементам пневмосистемы с помощью потока сжатого воздуха. Поставляемые маслораспылители — эжекторного типа. Воздушный поток, проходящий через лубрикатор, делится на основной и эжектирующий.
Эжектирующий поток вызывает местное понижение давления вследствие увеличения скоростного напора и разности давлений между резервуаром с маслом и камерой распыления. Этого перепада давления оказывается достаточным, чтобы масло могло подняться по вертикальной трубке вверх и далее через дросселирующий канал и изогнутую трубку попасть в виде капель в камеру распыления. В камере масло распыляется в воздушном потоке и попадает в виде масляного тумана в основной поток воздуха, который поступает в пневматическую систему.
Читать также: Скорость вращения токарного станка по дереву
В настоящее время рекомендуется использовать подвод смазочного материала к элементам пневмосистемы как можно меньше, так как в таких системах происходит выброс жидкой смазки в атмосферу. Применение лубрикаторов в пневматических системах является обязательным в случаях, когда в системе уже использовались маслораспылительные устройства, когда в системе используются пневмоцилиндры в стальных корпусах и когда в системе требуются высокие скорости перемещения штока цилиндра и применены пневмоцилиндры больших диаметров.
Для чего нужно масло для пневмоинструмента
Масло играет важную роль в долговечности работы инструмента. Пневмоинструмент работает на энергии сжатого воздуха, поэтому в конструкции используются различные уплотнительные элемента. Эти элементы сделаны из специальной резины, предназначенной для работы в системах трения. Там где есть трение, необходима дополнительная смазка. Масло смазывает уплотнительные резинки и пневматическая система инструмента работает в нормальном режиме.
Перед тем как перейти к маслу, обращаем внимание, что для эффективной смазки инструмента, сжатый воздух должен быть очищен от влаги и грязи. Влага, смешиваясь с маслом, превращает его в эмульсию, которая не только хуже смазывает инструмент, но и обладает разрушительным действием, в случае накопления во внутренних частях инструмента
Грязь же является абразивом и сильно сокращает срок службы резиновых уплотнителей. Для очистки и смазки, мы рекомендуем пользоваться специальными блоками подготовки воздуха, о которых вы можете почитать в этой статье.

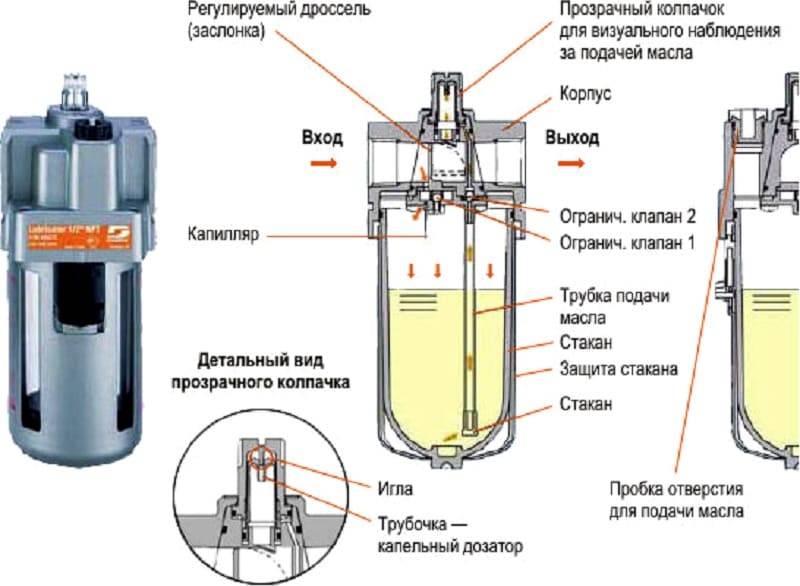

Устройство и принцип работы

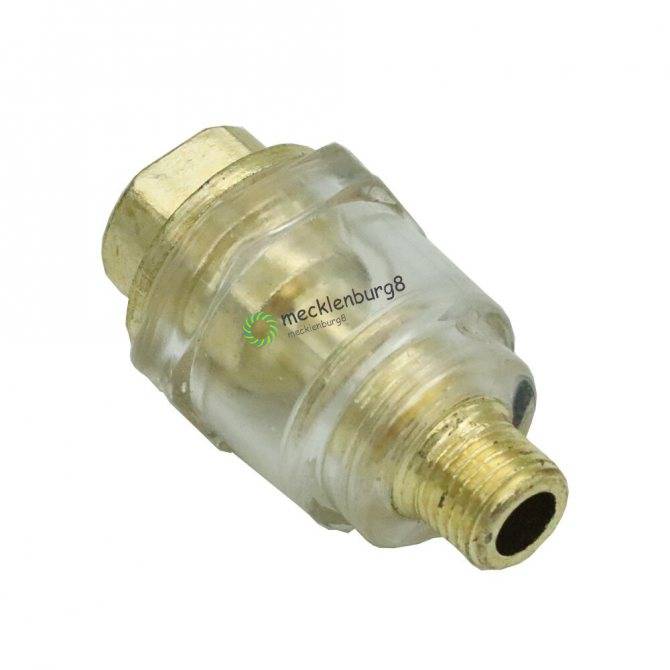

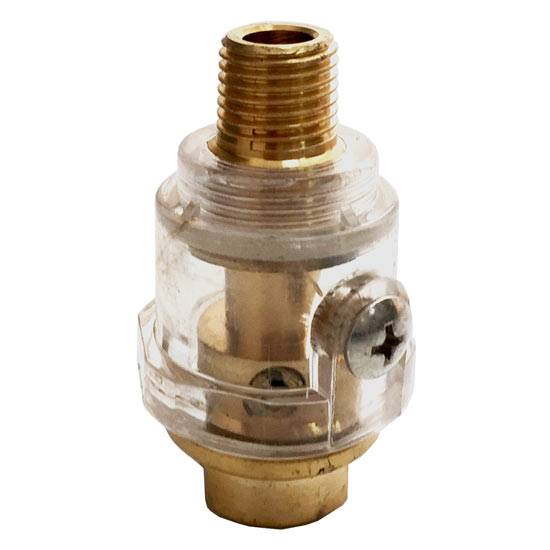

Конструкция микролубрикатора весьма проста. Это металлический цилиндр, монтируемый на входном патрубке пневмоинструмента на резьбовое соединение. Внутри находится емкость для масла и смесительная камера. Смазка поступает в камеру из емкости, соединенной патрубком. Воздушный поток, проходящий через камеру, подхватывает ее капельки, перемешивает их в масловоздушную смесь. Далее обогащенный смазкой воздух попадает во входной патрубок пневмоинструмента, смазывая его.

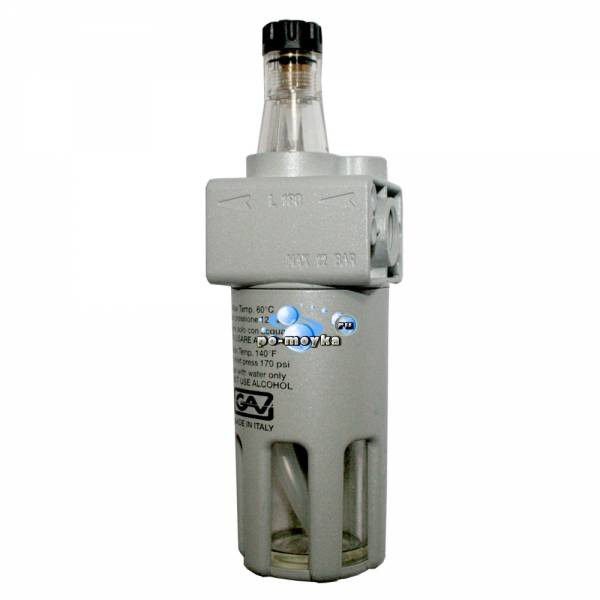

Стационарный лубрикатор устроен несколько сложнее, но принцип действия у него тот же.
При проектировании воздушных линий нужно учитывать ограничение: расстояние от лубрикатора до потребителя не должно превышать 8-10 м. В противном случае равномерность перемешивания масловоздушной смеси снизится, а капельки начнут оседать на стенках шланга. В инструмент же полноценная смазка поступать не будет. Если требуются более длинные шланги, то лучше установить портативные маслораспылители на входные патрубки пневмоинструментов.
Что такое лубрикатор
Лубрикатор, или маслораспылитель, — это приспособление для создания взвеси масляных капель в сжатом воздухе, подаваемом для привода пневмоинструмента.
Далеко не всем потребителям сжатого воздуха необходимо подавать масловоздушную смесь по шлангу. Она приведет их в негодность или помешает нормальному функционированию. Для них, наоборот, необходимо пропускать воздушный поток через маслоотделитель, поглощающий капельки масла, попавшие в него в цилиндрах поршневого компрессора. Это такие потребители, как:
- краскопульты и другие установки для распыления жидкостей и нанесения покрытий на поверхности;
- пескоструйные установки;
- приспособления для накачивания колес и других емкостей;
- сопла для очистки поверхностей и продувки полостей деталей.
А вот для пневматических гайковертов, молотков, ножниц, шаберов- всех потребителей, содержащих подвижные детали и преобразующими энергию сжатого воздуха в механическую энергию вращения или возвратно-поступательного движения.
Полноценная смазка позволяет снизить трение между этими движущимися деталями, а также их износ. Отсутствие собственного масляного резервуара смазочной системы как таковой позволяет снизить вес, габариты и стоимость пневмоинструмента.
На сегодняшнем рынке пневмоооборудования представлено большое число моделей лубрикаторов, как автономных, крепящихся на шланг рядом с инструментом- потребителем, так и централизованных, закрепляемых на стене рядом с компрессором или распределительным узлом воздушной линии. Устройства позволяют управлять степенью насыщения масловоздушной смеси, подбирая оптимальный состав для каждого потребителя.
В ходе работы важно следить за уровнем и качеством масла в заправочном баке лубрикатора. Использование некачественного, несоответствующего условиям производителя оборудования или загрязненного масла может ускорить износ снабжаемого от станции инструмента или даже вывести его из строя
Ремонт пневматического инструмента, несмотря на кажущуюся простоту его устройства, требует наличия высококвалифицированных специалистов и специального оборудования. Самостоятельный ремонт без наличия опыта и приспособлений может окончательно вывести инструмент из строя.
Достоинства минилубрикатора
Использование маслораспылителя является обязательным условием для работы пневмоинструмента. Производители в руководстве пользователя обязательно указывают перечень рекомендованных и совместимых с ним марок смазочных материалов.
Использование устройств имеет следующие достоинства:
Автоматизация подачи смазочных материалов в пневмооборудование. Это бережет рабочее время, затрачиваемое на обслуживание техники. Необходимо лишь следить за уровнем смазки в емкости.
Качественная масловоздушная смесь существенно снижает износ подвижных деталей пневмоинструмента и повышает его производительность. Кроме того, существенно продляется срок службы техники, сокращаются непроизводительные затраты на ее ремонт.
Снижаются потери ресурсов, случающиеся при поломках и остановке производства
Это особенно важно для предприятий, работающих в условиях непрерывного цикла.
Актуальные конструкции минилубрикаторов весьма компактны и не создают помех или неудобств при работе с инструментом в течение всей смены.
Многоточечные устройства позволяют осуществлять одномоментное снабжение до 8 различных потребителей. Для каждого может задаваться индивидуальный режим насыщения смеси смазочным материалом.
У старых моделей был недостаток- большая масса и габариты, мешавшие движениям работника и вызывавшие повышенную утомляемость при продолжительной работе.
Итого
Правильная организация пневмолинии – необходимое условие для работы пневматического инструмента на полную мощность. Кроме того, использование лубрикаторов и фильтров-осушителей позволяет избежать коррозии и продлевает срок эксплуатации шиномонтажного оборудования. Обязательно посмотрите статью по выбору компрессора, там тоже есть свои нюансы.
Многие производители предлагают для облегчения различных однотипных работ специальные инструменты. К ним относятся шуруповёрты, гайковёрты, заклёпочники, степлеры, монтажный пистолет-нейлер и др.
Они могут выпускаться в разных вариантах, как механические, электрические и пневматические. Для домашнего использования, когда объёмы небольшие, вполне подходят приборы на механическом принципе действия.
А вот для профессионального применения, особенно это касается строительно-ремонтных работ, не обойтись без электро- и пневмоинструмента. Особенно это касается гвоздезабивного пневмомолотка. При масштабных работах наиболее высокое качество могут обеспечить только они.
