Что такое ламельный фрезер и зачем он нужен

Характеристики мощности

Ламельный фрезер может обладать разной мощностью, которая должна соответствовать определенным видам работ

Важно найти перед приобретением инструмента оптимальное соотношение между весом и мощности. По этому показателю агрегаты можно разделить на легкие, средние и тяжелые. В первом случае мощность равна 750 ватт, во втором она достигает 1100 ватт, тогда как в последнем составляет 1200 ватт

В первом случае мощность равна 750 ватт, во втором она достигает 1100 ватт, тогда как в последнем составляет 1200 ватт.

Смотреть галерею

Важно учесть тот момент, что профессионализм и мощность являются взаимозависимыми параметрами. Если вы хотите использовать фрезер для решения задач в быту, то приобретать профессиональное устройство нецелесообразно. Достаточно будет инструмента среднего и легкого уровня

Достаточно будет инструмента среднего и легкого уровня.

Ламельный фрезер DeWalt DW682K

Это еще один профессиональный инструмент. Работает он на базе мотора с мощностью 600 ватт. Основная функция, выполняемая прибором, – изготовление пазов. Причем, как утверждают потребители, они получаются отменного качества независимо от вида обрабатываемого материала.

Установленный реечный регулятор позволяет держать инструмент ровно, в нужном направлении. Функциональные возможности фрезера увеличиваются благодаря наличию регулировок. Так, настроить можно высоту и угол наклона направляющей. Причем выбранные показатели не нужно все время держать. Их значения можно зафиксировать. Это, по мнению пользователей, облегчает работу с инструментом.

Как уже отмечалось, потребляемая мощность составляет 600 ватт. Мощность на выходе из прибора достигает 335 ватт. Скорость вращения в холостом режиме (без режима) может увеличиваться до 10 тысяч оборотов в минуту.

Коротко о правилах работы с фрезером

Что касается того, как работать фрезером по дереву, то основной упор при этом делается на технику безопасности. Все-таки фреза вращается на большой скорости и при несоблюдении правил есть вероятность серьезно травмироваться.

Можно перечислить такие правила техники безопасности при работе с фрезерами:

• замена фрез, и любая настройка выполняется при отключенном приборе, причем недостаточно выключить его, желательно и шнур выдернуть из розетки;
• изделие прочно фиксируется на рабочем столе струбцинами. Если обрабатывается крупная деталь, можно обойтись и без этого, но только в том случае, если ее вес достаточен для того, чтобы она не сдвинулась при контакте с фрезой;

Обрабатываемое изделие нужно зафиксировать на столе

• выборка пазов выполняется постепенно с пошаговым заглублением инструмента, следует сохранять постоянную скорость перемещения инструмента;
• при длительной работе обязательно использование респиратора, очков;
• одежда не должна быть слишком свободной, болтающиеся части могут намотаться на фрезу и травмировать человека;
• отдача может быть довольно сильной, так что прибор всегда нужно держать крепко.

Используемые материалы

Болгарка считается многоцелевым прибором, на основе которого можно сделать различные конструкции. Один из подобных приборов — фрезер. Изготовленный из болгарки собственными руками, он справляется только с простыми задачи резки. Такая работа потребует выполнения определённых условий, главные из которых — обеспечение хорошей фиксации инструмента в плоскости отвеса и его передвижение относительно плоскости заготовки.

Для изготовления фрезеровочного станка из болгарки требуются следующие материалы:

1. Шлифмашина либо дрель с работающим мотором.
2. Компоненты, при поддержке которых устройства будут закрепляться в конструкции. Они должны быть крепкими и надёжными.
3. Основание для крепления фрезера: толстая фанера либо тонколистовой сплав.
4. Сварочный агрегат.
5. Крепёжные компоненты.
6. Обычный комплект слесарных инструментов.

Что необходимо учесть на первом этапе

Перед тем как сделать стол для фрезера, вы должны подумать над тем, что он может быть довольно простым устройством небольшой высоты. Расположить такую конструкцию можно на обычном столе. Для этого используется лист ДСП, на котором фиксируются направляющие. Подставкой может служить обычный кусок доски небольшой толщины. Его фиксируют на болтовые соединения. Для этого используются струбцины.

Для фрезы проделывают отверстия. На этом можно считать, что работы завершены. Если фрезерный станок — основной инструмент, то нужно изготовить удобный и основательный стол, за которым придется проводить много времени.

ТОП-5 лучших моделей

Интерскол ФМШ 12 710

Двухшпиндельный (дюбельный) фрезер. Отечественный бренд, разработан российскими конструкторами. Может быть изготовлен в КНР на оборудовании фирмы Интерскол под контролем российских инженеров.

Основные характеристики:

• мощность электродвигателя 710 Вт;
• скорость вращения шпинделей до 18500 об/мин;
• глубина погружения фрезы 43 мм;
• расстояние между центрами фрез 32 мм;
• вес 3,6 кг.

Комплектация:

• три пары фрез 6,8 и 10 мм;
• набор шкантов по диаметру фрез;
• шаблоны для позиционирования;
• отвертка;
• масленка;
• патрубок для подключения пылесоса;
• цена на конец 2021 года – около 15 500 руб.

Плюсы	Минусы
Неприхотливый инструмент российского происхождения.	Достаточно большой вес, использование черных металлов вместо легких магниево-алюминиевых сплавов.
Достаточная мощность.	Возможна недоработка, слабые места отдельных элементов рабочего стола.
В комплект входит три пары фрез, которые по отдельности стоят около 700 руб. каждая.	Комплектные фрезы, по отзывам в сети, низкого качества.

Felisatti RF12 710 136260170

Изделия неопределенного происхождения. Felisatti — родина бренда Италия, производит электроинструмент с 1947 года. Производство расположено в Испании. По другим данным, недорогие фрезеры – китайский ребрендинг фирмы Интерскол. По техническим характеристикам аналогичен вышеописанной модели Интерскол.

Характеристики:

• мощность электродвигателя 710 Вт;
• скорость вращения шпинделей до 18500 об/мин;
• глубина погружения фрезы 43 мм;
• минимальный диаметр фрезы 5 мм;
• максимальный диаметр фрезы 12 мм;
• хвостовик фрезы 8 мм;
• вес 3,6 кг;
• цена на конец 2021 года – от 13 000 руб.

Плюсы – достаточно низкая цена для продукции, произведенной, как это заявлено на некоторых площадках, в зоне евро. Гарантия на изделие – 2 года, что в 2 раза выше среднего на рынке. Бракованные изделия оперативно меняют на новые.

Минусы – минимальная комплектация. На отдельных изделиях не точная соосность фрез, что приводит к тому, что из одного отверстия выпадают шканты. Это сводит на нет все преимущества такого инструмента, но такой брак встречается не на всех изделиях.

Mafell DDF40 maximax im t max 918602

Относится к дорогим профессиональным моделям. Германский бренд Mafell ( «Maschinbennysmnfabrik Fbennysmllbach» — фабрика инструмента в Фельбахе) не так известен, но это производство Германии и соответствующее качество. Попадание бракованных изделий в продажу исключено.

• Мощность электродвигателя 900 Вт;
• скорость вращения шпинделей до 8000 об/мин;
• глубина погружения фрезы 40 мм;
• минимальный и максимальный диаметр фрезы 3-12,2 мм;
• расстояние между центрами фрез 32 мм;
• вес 2,8 кг.

Плюсы – до 90% комплектующих и сборка производятся в Германии, традиционное качество. Продуманная эргономика, высокая эффективность, небольшой вес.

К минусам относится только высокая стоимость. В конце 2021 года на разных площадках фрезер стоит от 85 000 руб.

Полная комплектация:

• 2 пары качественных сверл-фрезер 6 мм и 8 мм этого же производителя;
• 200 готовых шкантов для соединения заготовок;
• набор дополнительных упоров и насадок;
• емкости под клей;
• противоскользящие коврики;
• ключ.

Triton TDJ600

Triton – малоизвестный в России британо-австралийский бренд. Компания занимается выпуском электроинструмента с начала 1980-ых годов.

• Мощность электродвигателя 710 Вт;
• скорость вращения шпинделей до 17000 об/мин;
• глубина погружения фрезы 38 мм;
• минимальный диаметр фрезы 3 мм;
• максимальный диаметр фрезы 12,2 мм;
• расстояние между центрами фрез 32 мм;
• вес 2,8 кг;
• цена на конец 2021 года около 14 500 руб.

В России присадочные фрезера этого бренда встречаются крайне редко. Русскоязычные отзывы о плюсах и минусах противоречивы. Есть отзыв о люфте и неточности сверления одной из пары фрез. Возможно, это дефект отдельного изделия, так как много и положительных отзывов.

Объективный плюс – доступная цена для товара, ориентированного не на российский, а на западный рынок, который весьма требователен к качеству.

Ferm DIY BJM1009 5010000006

Это ламельный фрезер, работающий одной дисковой фрезой. Ferm – компания из Нидерландов, занимающаяся выпуском электроинструмента с 1965 года.

Сегодня производство этой модели фрезера расположено в КНР.

• Мощность электродвигателя 900 Вт;
• скорость вращения шпинделей 11000 об/мин;
• глубина погружения фрезы 14 мм;
• наибольший диаметр фрезы 22 мм;
• вес 3,2 кг;
• стоимость на конец 2021 года – около 6 500 руб.

Рекомендации по выбору

Планируя купить ламельный инструмент, обратите внимание на такие основные характеристики:

Мощность двигателя. В зависимости от того, что вы собираетесь делать ламельным инструментом, зависит какой мощности инструмент стоит выбрать. Для домашней мастерской вполне достаточно малого ламельного станка. Станок средней мощности нужен при строительстве дачи, или к примеру бани либо сауны. Торцовка ступеней, соединение боковых обшивок на лестнице, террасе или балконе, создание декоративных элементов фасада, вырезка пазов и выборка четверти — с этим легко справиться ламельный станок средней мощности.

Возможность регулировки угла работы

В настоящее время на большинстве современных устройств присутствует эта функция, но мы не могли не обратить на нее внимание, так как она влияет на функциональность устройства.

Скорость вращения фрезы. Чистота обработки напрямую зависит от скорости вращения фрезы

Не стоит использовать высокоскоростной фрезер для работы с мягким материалом и древесными плитами. Они легко обрабатываются на небольших скоростях.

Тип зажима для фрезы (цанги). Цанга должна быть сделана из качественного металла. Не покупайте дорогой фрезер только из-за качественной цанги. Достаточной приобрести цангу из каленной стали и заменить, если не устраивает то, что есть в наличии.

Регулировка оборотов. Позволяет выбрать тот режим, который необходим для обработки конкретного материала. Для твердых материалов (камня, латуни, алюминия) требуется быстрое вращение, а вот для более мягких оно не нужно.

Блокировка. Автоматическая защита. Если в доме есть дети, то блокировка и автоматическая защита просто необходимы. Фактически эта функция обеспечивает безопасность ваших близких.

Плавный пуск. Позволяет без резких рывков начать процесс вырезки пазов.

Рабочий ход фрезера. Если нужно выполнить детали с глубокими продольными пазами, или проточку под выравнивание доски для пола, стоит обратить внимание на рабочий ход ламельной фрезы.

Подключение мешочка для мусора. Может быть подключен пылесос или мешочек для мусора и пыли через соединительные элементы. Это обеспечивает комфорт на рабочем месте и безопасность для здоровья мастера.

Как выбрать ручной фрезер?

Вот следующие критерии выбора такого инструмента:

Вид. Он выбирается в зависимости от характера выполняемых работ. Если необходимо нарезать пазы или снять фаску, то используется кромочный инструмент, а присадочным удобно сверлить парные отверстия под шканты.
Мощность агрегата. Интересующимся, какой выбрать фрезер ручной по дереву, стоит ответить, что для несложных операций в быту хватит силы в 400-750 Вт. Для профессиональных работ требуется более мощный агрегат, потребляющий до 2000 Вт.
Скорость вращения. Чем она выше, тем тверже может быть обрабатываемый материал.
Глубина фрезерования. У моделей бытового назначения она не превышает 50 мм, а вот профессиональные агрегаты способны врезаться в материал на 70-80 мм.
Возможность регулировки скорости вращения.
Наличие плавного спуска и стабильность оборотов двигателя под нагрузкой.
Возможность крепления к рабочему столу

Это очень важно, когда требуется обработка мелких деталей.

Функции ручного фрезера

Как видно, область применения данного инструмента невероятно широка. Электроинструмент для фрезерования может выполнять любую обработку кромки, следует лишь выбрать насадку под нужный фасон и способ позиционирования на плоскости. Еще одна из типовых функций – это врезка. Большинству моделей по силам подготовить посадочные места под накладные и мебельные петли, врезные замки и другое. Благодаря такому инструменту можно соединять детали из древесины и других материалов, что часто используется при изготовлении окон, дверей и так далее.

Область применения и классификация фрезеров

Этот инструмент может применяться для решения таких задач как:

выборка канавок для соединений различных типов. Фрезер позволяет быстро создать идеально соответствующие друг другу пазы и выступы. А если выбрать соответствующую фрезу, то и соединение «ласточкин хвост» проблем не вызовет;

Соединение «ласточкин хвост»

• глухой паз также создать не проблема. Фрезер для дерева позволяет регулировать глубину погружения фрезы, особенно это удобно, например, при установке дверей;
• по контуру уже готового изделия можно пройтись фрезой и получить кромку оригинальной формы;

Такую кромку легко получить за 1 проход

также фрезер может применяться для создания различных узоров на деревянной поверхности.

Простая резьба ручным фрезером

Этот инструмент подойдет не только для частного использования, но и на производстве. Использование специальных шаблонов (в роли направляющих) позволяет изготавливать на 100% идентичные деревянные детали.

Разделение на группы можно привести по конструкции устройства, выделить можно:

настольный – такие устройства позволяют перемещать фрезу по сложной траектории, так что возможности обработки практически безграничны. По сравнению с ручными такой тип довольно громоздкий, да и весит металлическая станина немало;

Фрезерный станок

ручные – идеально подходят, например, для обработки кромок изделия, особенно ценятся среди мебельщиков.

Учитывая особенности конструкции, можно привести и несколько иную классификацию:

ламельный фрезер (под ламелем понимается узкая прорезь – паз), он применяется для устройства соединения по схеме шип-паз;

На фото показан процесс выборки пазов

кромочный. Оптимальный вариант использования – для обработки кромок;

Модель для обработки кромок

верхний – настольные модели относятся как раз к этой категории. Преимуществом устройств такого типа можно считать простоту работы с ним, ведь двигатель будет при работе перемещаться по направляющим, так что справиться с обработкой дерева сможет и новичок.

Питаются все подобные устройства от сети, но по автономности выделить можно такие группы:

электро фрезеры по дереву с питанием от сети. Мощные и производительные устройства, но есть определенные ограничения из-за привязанности к розетке;

Подавляющее большинство моделей требуют питания от сети

аккумуляторные модели – аккумуляторы позволяют обрабатывать дерево на любом отдалении от розетки. Но есть и оборотная сторона – мощность их несколько ниже, да и время автономной работы оставляет желать лучшего. К тому же, цена аккумуляторных фрезеров может быть даже выше, чем у обычных.

Аккумуляторная модель

Характеристики цанги и отсоса пыли

Если вы хотите приобрести ламельный фрезер «Интерскол», то важно учесть, что он может обладать определенной цангой. Специалисты советуют предпочитать конусовидную разновидность, которая признана лучшей. Она считается идеальной для конусообразного двигательного вала

Цанга должна быть изготовлена из закаленной стали, так как обычные стальные элементы быстро изнашиваются. В конечном итоге это становится причиной возникновения лишних звуков, которые усложняют процесс работы с инструментом

Она считается идеальной для конусообразного двигательного вала. Цанга должна быть изготовлена из закаленной стали, так как обычные стальные элементы быстро изнашиваются. В конечном итоге это становится причиной возникновения лишних звуков, которые усложняют процесс работы с инструментом.

«ФМШ 100 710э» – фрезер ламельный, который обладает функцией отсоса пыли. Стоит упомянуть тот момент, что современные приборы такого рода в большинстве своем оснащены подобным дополнением, что является очень удобным. Для того чтобы добиться наиболее качественного результата в процессе эксплуатации инструмента, необходим агрегат, в котором данный функционал является встроенным механизмом. Установка шлюза, как правило, сказывается худшим образом на внешнем виде устройства. Однако если использовать специальный стол, то отсос работает исправно.

К столу, который используется в тандеме с фрезером, предъявляются особые требования. Он должен обладать надежным крепежом и системой корректировки высоты. Помимо прочего, стол должен гарантировать отличную видимость.

Вспомогательные приспособления, применяемые в работе

Фрезер редко используют для черновой подгонки заготовки, чаще от инструмента (и работающего с ним оператора) требуется филигранная точность. На помощь приходят всевозможные вспомогательные устройства, делающие работу с фрезером проще и удобнее.

Параллельный (боковой) упор применяется для фрезерования параллельно краю заготовки. Он позволяет равномерно вести инструмент на заданном (относительно небольшом) удалении от кромки. К основанию инструмента крепится посредством двух жестких стальных штанг, которые фиксируются на подошве винтами. От жесткости получаемой конструкции в конечном итоге зависит качество работы. Изготавливают параллельный упор из литого или штампованного металла, изолированного от непосредственного контакта с заготовкой съемной накладкой из пластика.

Направляющая шина тоже используется при фрезеровании по прямой линии, однако в отличие от бокового упора может быть установлена на любом удалении от края заготовки и под любым углом к кромке. Представляет собой профилированную линейку, закрепляемую на заготовке струбцинами. К фрезеру подсоединяется специальный башмак, который перемещается по пазам шины и направляет инструмент.

Копировальная втулка применяется для фрезерования по сложной траектории путем копирования контуров шаблона. Во время работы бортик втулки упирается в край шаблона, в результате фреза воспроизводит его контур на заготовке, и вы получаете немного увеличенную копию изделия, использованного в качестве шаблона. Втулка выбирается под диаметр фрезы, фиксируется с помощью быстрозажимного механизма.

Линейка-циркуль помогает фрезеровать заготовку по радиальной линии. С его помощью можно сделать, например, закругленную столешницу. Один конец линейки-циркуля крепится винтами к подошве фрезера, другой фиксируется штифтом в отверстии, просверленном в заготовке в центре окружности.

Патрубок для подсоединения пылесоса – элемент, в необходимости которого сегодня уже, наверное, никто не сомневается. Позволяет в процессе работы сохранять область реза чистой, а значит, и хорошо видимой.

Основные достоинства

Целесообразность применения узкоспециализированного фрезерного устройства объясняется тем, что дюбельный фрезер и фрезеры, при помощи которых выполняется подготовка посадочных мест для шкантов и ламелей, отличаются целым рядом достоинств.

Использование присадочных фрезеров, ламельных и дюбельных электроинструментов позволяет создавать соединения под точным углом расположения составляющих его элементов

В таких соединениях, что особенно важно для мебельных конструкций, отсутствуют портящие их вид перекосы и выступы. Добиться такой точности выполнения обработки обычным сверлом можно лишь в том случае, если использовать инструмент в комплекте со специальным кондуктором.
Дюбельный фрезер, а также фрезеры присадочного и ламельного типов могут работать как в горизонтальном, так и в вертикальном положении.
Такие устройства обеспечивают высокую скорость выполнения технологических операций

Это особенно актуально для тех случаев, когда мебель производится не в единичном экземпляре, а целыми сериями. Используя для этого даже ручной присадочный фрезер и специализированный электроинструмент другого типа, можно значительно повысить производительность технологических процессов.

Использование дюбельного фрезера при соединение деталей мебели позволяет быстро создавать точные пазы для деревянных дюбелей

Конструкция и принцип работы инструмента

Общая конструкция ламельного фрезера имеет сходство с популярным и привычными многим домашним мастерам инструментом – угловой шлифовальной машиной(болгаркой).

Он состоит из корпуса со встроенным в него двигателем, и расположенным в передней его части вращательным элементом для крепления фрезы. В отличие от УШМ режущие диски в этом инструменте закрепляются параллельно корпусу.

В качестве режущего элемента используется дисковая фреза 100 мм. Если необходимо прорезать более глубокий паз, допускается установка диска на 105 и 110 мм. За передачу вращательного момента в инструменте отвечает редуктор. Фреза фиксируется на валу с помощью квадратного отверстия размером 20 мм.

Положение фрезы по высоте регулируется угловым упором. Для выставления размера паза в боковой части фрезера нанесена шкала. Она допускает погрешности до 2 мм, поэтому для точности необходимо измерять расстояние от подошвы фрезера до центра диска и обязательно производить пробный рез.

Глубину выемки регулируют установленными на корпусе и соединенными с упором винтами. Сняв упорный козырек, можно производить резы под различными углами.

Во время работы фрезера образуется обильное количество мелкой стружки. Для того чтобы она не разлеталась и не забивала механизм, на инструменте установлен пылесборник. Работает он по принципу пылесоса.

Основное предназначение ламельного фрезера – рез выемок-пазов под установку ламелей.

Инструмент также можно использовать для следующих целей:

• профилирование кромки;
• формирование зазоров в обшивке;
• выборку длинных пазов и четверти;
• вырезку нестандартных шипов;
• выравнивание досок по толщине;
• создание узоров на деревянных поверхностях.

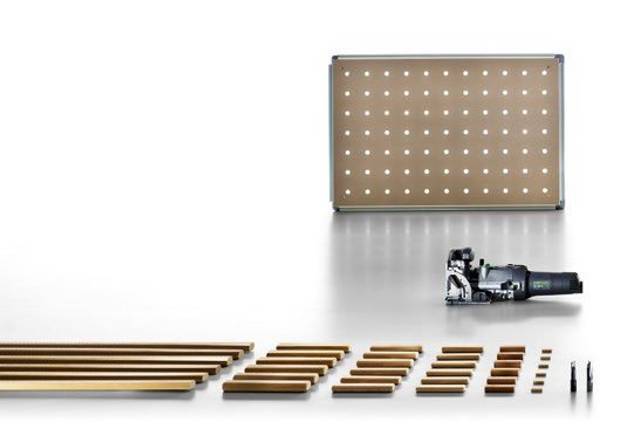

Дюбельный фрезер

(Пример использования дюбельного фрезера из “инструкции по применению” Интерскол)

Дюбельные фрезерные машины относятся к специальным фрезерам и применяются в основном для соединения деталей из дерева, пластика и композитных материалов.

В качестве частных случаев применения можно отметить удаление дефектов древесины (смоляных карманов) с помощью специальной лодочковой фрезы, выборку пазов и фальцев, а также раскрой листовых материалов и декоративную обработку с помощью ламельных фрезеров, проделывание присадочными фрезерами отверстий, строго перпендикулярных поверхности.

Основное назначение этих электроинструментов – точное позиционирование деталей в соединениях. Соединительные элементы, вставляемые в гнезда, имеют свои названия. Они высушены по специальным технологиям, легко вставляются в гнезда, после этого набирают влагу из клея и разбухают, отчего соединение становится плотным.

Каждое соединение имеет свои преимущества, например, соединение, выполняемое с помощью ламельного фрезера, позиционирует соединяемые детали в поперечном направлении. Одно из свойств этого типа соединений – до схватывания клея можно в небольших пределах слегка перемещать детали вдоль оси ламелей, поэтому особая точность в продольном направлении не требуется, а в поперечном она автоматически получается благодаря конструкции фрезера. Способы установки ламелей ограничиваются только фантазией столяра. Ниже можно увидеть самый простой из них:

Соединение но круглых шкантах, выполняемое присадочным фрезером, обеспечивает настолько жесткую фиксацию соединяемых между собой частей, что иногда клей вовсе не используется, например при сборке корпусной мебели. В этом соединении важна точность.

Круглые шканты имеют больше стандартных типоразмеров (5;6;8; 10; 12 мм), слегка отличается и длина, впрочем, она стандартна для каждого диаметра. Соединение позволяет особо точно позиционировать детали между собой. Круглые шканты ставятся в различных местах, определение которых зависит от опыта и квалификации столяра, однако это не должно смущать – в интернете много пособий по их использованию, начиная от схем, нарисованных от руки, и заканчивая профессиональными видеофильмами. Иногда в сложных случаях используются оба типа соединения.

• Как работать ламельным фрезером – регулировка и применение Работа ламельным (шпоночным) фрезером –…
• Прочный пол своими руками – проверенный способ Как сделать прочный пол из…
• Ручной фрезер своими руками из дрели НАСАДКА РУЧНОЙ ФРЕЗЕР ИЗ ДРЕЛИ…
• Сменная подошва для фрезера своими руками Как сделать сменную подошву для…
• Разделочная доска на ножках своими руками Как делать красивую и удобную…
• Курятник с вольером своими руками – фото + чертеж + видео с советами НЕБОЛЬШОЙ КУРЯТНИК С ВОЛЬЕРОМ СВОИМИ…

• Барный табурет своими руками БАРНЫЙ СТУЛ СВОИМИ РУКАМИ Столярным делом…

  Своими руками › Как выбрать или как сделать › Инструменты › Работа ламельным фрезером – зачем он нужен и для чего применяется

СИСТЕМА РЕГУЛИРОВОК И ПОРЯДОК РАБОТЫ

Правильное использование ламельного фрезера обеспечивает точность подгонки соединяемых деталей. Перед началом работы нужно провести ряд подготовительных действий.

Исходя из размеров используемых ламелей устанавливают глубину фрезерования — это делают с помощью револьверного упора, ограничивающего продольный ход корпуса.

Отступ от верхнего края кромки регулируют подъёмом или опусканием подвижного углового упора — опорного козырька на базе фрезера. Поскольку в абсолютном большинстве случаев паз находится посередине, то отступ составляет половину толщины детали. Значит, достаточно измерить толщину, разделить пополам и установить нужное значение на шкале фрезера.

Для нарезки пазов под углом опорный козырёк нужно снять, а угол фрезерования — зафиксировать стопором. Саму обрабатываемую деталь тоже нужно закрепить на верстаке струбцинами.

При работе фрезер прижимают к детали с усилием, достаточным для выдвижения фрезы из кожуха.

При снятом угловом упоре для выборки пазов в кромке заготовок фрезер плотно прижимают к плоскости, на которой лежит заготовка.

УХОД ЗА ЛАМЕЛЬНЫМ ФРЕЗЕРОМ

Выставив угловой упор инструмента по имеющейся шкале на нужную толщину доски, приступают к её фрезерованию по периметру.

В результате остаётся чёткий ровный поясок, вровень с которым нужно электрорубанком вывести и центральную часть пласти. Автор этого способа сообщает, что на превращение 17 некалиброванных досок толщиной примерно 50 мм (длиной по 3,5 м) на доски толщиной строго 40 мм по этой технологии у него ушло около шести часов.

Инструмент после работы нужно очищать от древесной пыли, что не сложно сделать с помощью небольшой кисточки, которая обычно входит в комплект. Самые мелкие частицы убирают пылесосом, при этом рекомендуется не всасывать пыль, а сдувать её. Въевшуюся грязь убирают моющими препаратами, пригодными для электротехники, или обычным бензином. При этом действовать надо аккуратно, не допуская попадания жидкости внутрь корпуса, особенно на двигатель или выключатель.

Если всё же такое произошло, то использовать инструмент можно только после полной просушки. Качественный инструмент оборудован механизмом автоматического удаления пыли.

На фрезерах используют подшипники закрытого типа, которые не нуждаются в обслуживании. В случае износа их просто меняют. Признаки износа подшипника: подозрительные шумы, значительные вибрации или даже люфты. Для снятия их нужны специальные приспособления,поэтому не стоит делать это самостоятельно — лучше обратиться в специализированные мастерские.

Конструкция и назначение

Прежде чем изучать рейтинги популярных моделей фрезеров, узнайте обо всех особенностях конструкции и способах использования этих устройств. Эта информация поможет понять принцип действия инструмента и найти ему подходящее применение.

Составные элементы:

• Электродвигатель;
• Корпус;
• Редуктор;
• Фреза;
• Подошва;
• Ручка;
• Ёмкость для сбора отходов;
• Кабель с вилкой.

Шпоночные фрезеры являются инструментом узкой специализации. Несмотря на это, мастера используют их для выполнения разнообразных смежных работ.

Назначение электроинструмента:

• Выборка фальца и длинных пазов;
• Профилирование кромки;
• Вырезание шипов нестандартной формы и узоров на наличниках;
• Удаление мелких дефектов с поверхности заготовок;
• Выравнивание досок по толщине;
• Формирование зазоров.

Описание:

Овальная форма шипа (шканта), увеличение поверхности склеивания, повышение прочности соединения. Система DOMINO объединяет точность круглого шипа с гибкостью обычного плоского шипа – превосходное решение для соединения панелей и каркасов. Упорные элементы (DF 500) или упорные стержни (DF 700) обеспечивают точное фрезерование первого паза. По нему выравниваются заготовки по кромке и сразу обеспечивается необходимая точность соединения. Дальнейшее фрезерование пазов ведется с зазором. Небольшие погрешности компенсирует сама система соединений DOMINO, благодаря чему работа по сборке идёт очень быстро и эффективно.

Обзор конструкции фрезера Домино:
