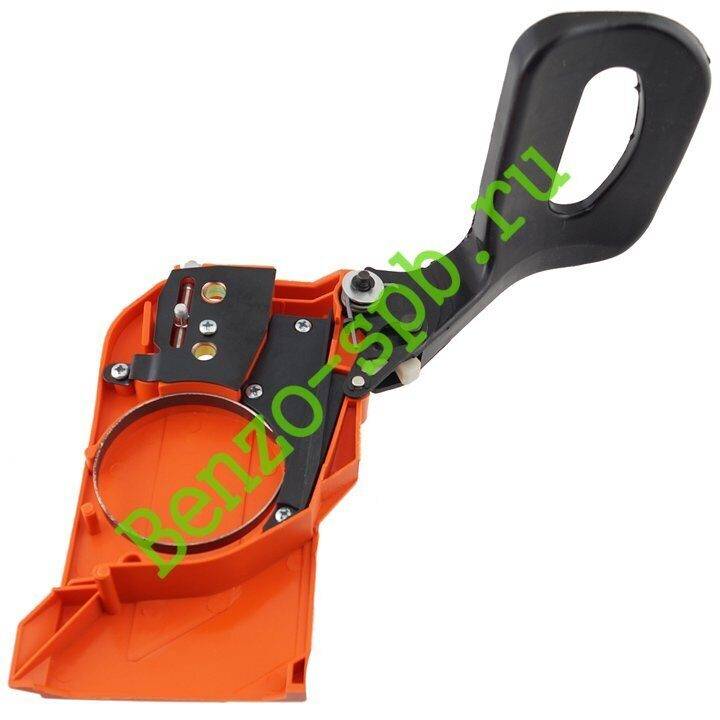

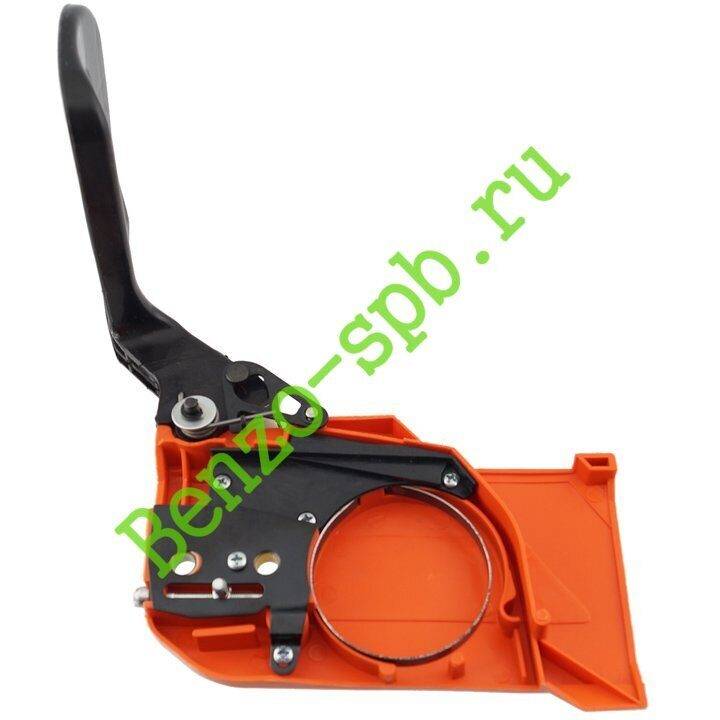

Крышка тормоза в разобранном виде бензопилы хутер

Неисправности системы смазки и как они устраняются

Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.

Признаки неисправности системы смазки, проверка её работоспособности

• Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
• Цепь относительно быстро растягивается.
• Шина очень горячая и даже может частично оплавляться краска.
• Масло из бака практически не убавляется.
• Снизилась эффективность реза на острой цепи

Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.

Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки. Если масленые пятна начнут появляться на её поверхности — значит масло подается.

Поиск неисправности

После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.

Наиболее частые неисправности

1. Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
2. Отсутствие резьбы на валу масляного насоса, поможет его замена.
3. Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
4. Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
5. Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
6. Засор фильтрующего элемента.
7. У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
8. У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.

Индивидуальная неисправность системы смазки Stihl MS 180

Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.

Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.

Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.

Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.

Устройство системы смазки

В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.

Основные составляющие детали системы смазки, это:

• масляный бак расположенный, как правило, в картере двигателя.

Фильтрующий элемент, устанавливается в баке.
Маслопровод, это шланг небольшого диаметра из маслостойкой резины.

Сердце системы – масляный насос.

Шестерня червячной передачи передающее усилие от двигателя на насос.

Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.

Источник

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

• Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
• Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
• Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Все части должны быть чистыми, сухими и исправными.

Проблемы самостоятельного ремонта

Проблема во многих случаях усложняется отсутствием полноценной информации по технологии ремонта. По мнению зарубежных производителей, после выработки ресурса пила должна списываться в утиль, поэтому ремонтопригодность многих моделей бюджетного уровня вызывает обоснованные сомнения.

Сложнее поддаются восстановлению бензопилы профессионального класса.

• Проблема усложняется высокой стоимостью запасных частей.
• Не исключено, что для восстановления работоспособности отдельных узлов и механизмов, в частности, для настройки топливной аппаратуры потребуется специальное оборудование.

Замена дорогих фирменных деталей доступными по стоимости, но недолговечными китайскими аналогами в экономическом плане себя не оправдывает. Практика показывает, эти комплектующие вырабатывают ресурс в лучшем случае на 50-60%.

Конструктивные составляющие бензопилы

Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы – топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.

Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:

Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:

• Перестает заводиться;
• Заводится, но в скором времени останавливается;
• Перестает функционировать в распиле;
• Теряет свою мощность;

Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.

Исправная бензопила заводится с одного рывка и не дает сбоев в распиле

Плюсы и минусы

Рассматриваемая бензопила в соответствии со своими техническими характеристиками способна выполнять достаточно широкий спектр работ по распиловке древесных материалов. Выделяют следующие достоинства данной пилы:

1. Независимость от наружных энергетических источников, работает автономно.
2. Возможность распила бревен с большим диаметром в виду наличия достаточно длинной шины.
3. Высокая скорость работы за счет хорошей мощности двигателя.
4. Возможность работать с пилой длительное время. Данное достоинство обеспечивает система антивибрации, которая уменьшает влияние работающей пилы на руки.
5. Предотвращение преждевременного перегрева и износа рабочей составляющей пилы обеспечивается благодаря наличию автоматической цепной смазки, которая, кроме того, служит для облегчения движения.
6. Легкое управление, простые манипуляции с пилой за счет того, что переключатели (вкл/выкл, курок газ – блокировка газа), имеют удобное расположение.
7. Надежный цепной тормоз, быстро активирующийся в момент, когда происходит заклинивание или резкий бросок агрегата вперед.
8. Легкость доступа к воздушному фильтру.

Также несомненными плюсами пилы Huter Bs – 52 является ее относительно низкая стоимость, мобильность, небольшой вес.

Конечно, данная бензопила имеет и некоторые недостатки, например низкое качество материала топливного шланга, подтеки масла, временами инструмент не заводится с первой попытки.

Плюсы и минусы

Рассматриваемая бензопила в соответствии со своими техническими характеристиками способна выполнять достаточно широкий спектр работ по распиловке древесных материалов. Выделяют следующие достоинства данной пилы:

1. Независимость от наружных энергетических источников, работает автономно.
2. Возможность распила бревен с большим диаметром в виду наличия достаточно длинной шины.
3. Высокая скорость работы за счет хорошей мощности двигателя.
4. Возможность работать с пилой длительное время. Данное достоинство обеспечивает система антивибрации, которая уменьшает влияние работающей пилы на руки.
5. Предотвращение преждевременного перегрева и износа рабочей составляющей пилы обеспечивается благодаря наличию автоматической цепной смазки, которая, кроме того, служит для облегчения движения.
6. Легкое управление, простые манипуляции с пилой за счет того, что переключатели (вкл/выкл, курок газ – блокировка газа), имеют удобное расположение.
7. Надежный цепной тормоз, быстро активирующийся в момент, когда происходит заклинивание или резкий бросок агрегата вперед.
8. Легкость доступа к воздушному фильтру.

Также несомненными плюсами пилы Huter Bs – 52 является ее относительно низкая стоимость, мобильность, небольшой вес.

Конечно, данная бензопила имеет и некоторые недостатки, например низкое качество материала топливного шланга, подтеки масла, временами инструмент не заводится с первой попытки.

Устройство и принцип работы

Корзина сцепления современных бензопил – удачное и простое техническое решение. Вполне отвечает всем требованиям к такому узлу:

• автоматически, без специального включения оператором передает крутящий момент от двигателя к шестерне цепи на оборотах выше холостых,
• не движет цепь на холостых оборотах,
• защищает двигатель в случае, если цепь зажало в древесине (сцепление пробуксовывает, двигатель при этом не глохнет и не клинит).

Сцепление имеет два основных узла:

• Центробежный механизм с пружинами.
• Внешнюю крышку с шестерней привода цепи.

Именно через взаимодействие этих узлов сцепление автоматически включается при повышении оборотов.

1 — Барабан (верхняя крышка с шестерней), 2 — Муфта, диск сцепления (механизм с пружинами), 3 — подшипник.

Центробежный механизм закреплен на резьбе коленчатого вала. При низких (холостых) оборотах он вращается, не касаясь ведомой внешней крышки с шестерней. При повышении оборотов центробежная сила раздвигает сегменты сцепления. Они прижимаются к внешней крышке с шестерней и начинают вращать её, сцепляясь с ней за счет силы трения. Цепь начинает двигаться.

При понижении оборотов пружины возвращают (сжимают) сегменты в прежнее положение, между крышкой и ними возникает зазор, цепь останавливается.

Особенности такой конструкции – износ сегментов центробежного механизма и внутренней поверхности внешней крышки за счёт трения.

Тоже происходит при частых зажимах цепи в древесине. При этом вал крутится на высоких оборотах. Сегменты раздвинуты под действием центробежной силы, прижаты к внутренней поверхности внешней крышки. То есть сцепление включено в рабочий режим. При таких оборотах сегменты и крышка с шестерней должны вращаться вместе, синхронно, а цепь двигаться. Но на тормозе и при заклинивании сцепление пробуксовывает, между сегментами и внутренней стороной крышки усиленное трение, перегрев и износ.

В этом узле есть игольчатые подшипники, которые требуют регулярной смазки. Регламент их обслуживания, как и сцепления в целом, прописан в инструкции по эксплуатации к каждой конкретной марке бензопилы.

Характерные особенности

Внедрение бензопилы «Партнер 350» с движком мощностью 1,8 л.с. позволяет не переживать относительно заклинивания цепи, давая возможность делать нужные объёмы работ по заготовке дров либо ведению строй работ. Это обеспечивается за счет автоматического инерционного тормоза и смазкой цепи в процессе работы.

Система CCS с массивным воздушным фильтром позволяет вовремя охлаждать агрегат и не дает ему перенагреваться. Пила обладает низким производственным шумом за счет верно сконструированного корпуса, который его гасит.

Полезную статью с обзором фаворитных моделей буров для столбов читайте тут.

Имеющийся шаг цепи в 3/8 дюйма позволяет умеренно распределить приложенную нагрузку. Ёмкость топливного бака в 0.4 л обеспечивает нужное количество топлива для длительной работы, и не утяжеляет конструкцию пилы с массой в 4,7 килограмма. Объем мотора равен — 34 куб.см.

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

• Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
• Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
• Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Чтобы ремонтировать карбюратор самостоятельно, необходимо познакомиться со всеми его деталями

Все части должны быть чистыми, сухими и исправными.

Разборка и чистка глушителя

Если двигатель на малых оборотах работает отлично, а на больших начинает глохнуть, причина может крыться в искрогасителе глушителя, забитом продуктами сгорания.

Порядок действий:

• снять глушитель;
• разобрать (есть и неразборные модели);
• очистить от нагара, используя моющие средства;
• высушить феном;
• установить на место.

Сухая чистка недопустима, так как в нагаре присутствуют канцерогены, вдыхание которых опасно для здоровья. После снятия глушителя выпускное отверстие закрывается чистой тряпкой.

Перебои в работе бензопилы сигнализируют о возможном засорении глушителя

Чтобы не происходило засорение глушителя, необходимо следить за составом топливной смеси. Количество масла не должно превышать нормы, рекомендуемые производителем. Плохое качество масла также негативно влияет на работу двигателя.

Поезные советы

Мало знать, как решить проблемы со слетевшей или порванной цепью, ведь всегда есть возможность предотвратить это. Правильный уход за пилой поможет продлить срок службы устройства и ее деталей. Поэтому рекомендуется соблюдать советы специалистов:

1. Регулярно очищать воздушный фильтр и смазывать его маслом. Периодически фильтр нужно менять.
2. Каждый раз перед началом работ нужно проверять надежность закрутки всех гаек и болтов. Тогда во время работы в устройстве не будет сбоев.
3. Смазывать нужно и подшипники, и звездочку.
4. Регулярно чистить свечи от угара.
5. Вовремя смазывать, затачивать и натягивать цепь.

Качественная бензопила при условии правильного ухода и своевременного ремонта способна прослужить дольше гарантийного срока.

При перемещении пильной цепи бензопилы в проточке шины вследствие трения выделяется большое количество тепла. Если не поступает масло на цепь бензопилы, необходимо остановить работу и принять все меры для устранения неисправности системы смазки. Сочетание больших нагрузок и перегрева гарнитуры сопровождается ее ускоренным износом и досрочным выходом из строя.

• Все без исключения бензопилы и их электрические аналоги комплектуются однотипными по принципу действия системами, посредством которых реализуется смазка шины, пильной цепи и деталей ее привода.
• В стандартный состав этого устройства входит резервуар, из которого цепное масло подается на вход насоса с фиксированной или регулируемой производительностью.
• Далее рабочая жидкость в дозированном количестве поступает в проточку шины, в которой хвостовиками пильной цепи равномерно распределяется по всей гарнитуре и рабочей поверхности венца ведущей звездочки.

Читать также: Вольфрам что это за материал

Шины производительных гарнитур длиной от 400 мм комплектуются ведомой звездочкой. Периодическая смазка подшипника производится индивидуально, после 6-8 часов наработки.

Проверка системы зажигания

Первое, что необходимо сделать при поломке бензопилы, – осмотреть свечу зажигания, отсоединив провод и аккуратно вывернув ее специальным ключом.

Составные части системы зажигания бензопилы: 1 – маховик с магнитами, 2 – модуль зажигания, 3 – свеча, 4 – провод высокого напряжения

Свечу зажигания выкручивают для проверки ее состояния

Ее внешний вид говорит о многом:

• Сухая. Скорее всего, в цилиндр не попадает топливная смесь. Дело не в системе зажигания, поэтому свечу закручивают обратно.
• Сильно забрызгана топливом. Причина избытка топливной смеси кроется либо в нарушении правил запуска, либо в неправильной регулировке карбюратора. Свечу тщательно протирают, перекрывают подачу топлива и включают стартер – чтобы удалить излишки топлива и проветрить камеру сгорания. Затем свечу помещают на место и еще раз запускают механизм.
• Покрылась черным нагаром. Это может свидетельствовать о применении некачественного масла, о неправильно отрегулированном карбюраторе или о неверно рассчитанном соотношении бензина и масла. Свечу следует промыть, очистить от нагара острым предметом (шилом или иглой), протереть электроды шкуркой и поместить на место.

Проверяя свечу, необходимо обратить внимание на зазор между электродами: нормальным считается от 0,5 до 0,65 мм. Поврежденную или изношенную прокладку нужно заменить. Большое количество черного нагара на свече зажигания говорит о нарушениях в работе двигателя

Большое количество черного нагара на свече зажигания говорит о нарушениях в работе двигателя

Для полной уверенности следует проверить и наличие искры. Для этого на свечу надевают кабель зажигания, плоскогубцами соединяют гайку свечи и цилиндр, заводят стартер и следят за появлением искры. Если она отсутствует – свечу нужно заменить. Если новая свеча также не выдает искры – проблема в высоковольтном проводе или в нарушении соединения со свечой.

Оценка состояния цилиндро-поршневой группы

Часто двигатель не заводится или работает не в полную силу по причине низкого давления в цилиндре. Оно может быть вызвано износом поршня или цилиндра, западанием поршневых колец, износом подшипников. Частично рассмотреть состояние цилиндро-поршневой группы (ЦПГ) можно, сняв глушитель и заглянув в открывшееся отверстие.

Компрессометр, помещенный в свечное отверстие, поможет сделать замер компрессии в двигателе – по результатам замера также можно говорить о состоянии ЦПГ. Точные данные получают только после полной разборки механизма. Если на поршне есть сколы или царапины, его нужно заменить. Поршневое кольцо должно быть чистым, без нагара, и находиться ровно на своем месте.

Износ поршня и кривошипно-шатунного механизма относят к серьезным неполадкам

По результатам замера компрессии можно судить о состоянии частей ЦПГ

Проверка свечей зажигания

Первым делом необходимо проверить свечи зажигания. Нужно отсоединить провод, подходящий к последней и выкрутить её специальным ключом. По состоянию свечи можно определить возможные неполадки:

• сухая свеча говорит об отсутствии доступа зажигательной смеси в цилиндр, система зажигания ни при чём. Причиной поломки может быть засор проводящей трубки или неполадки с карбюратором. Надо прочистить топливопровод, и проверить работоспособность топливного насоса и карбюратора. Если один из механизмов не работает, необходимо заменить его новым, так как ремонт последних при отсутствии профессиональных навыков невозможен;
• влажная свеча говорит об излишке топливной смеси в цилиндре или попадании в него воды. Необходимо просушить свечу, удалить остатки жидкости и продуть камеру цилиндра — при выключенной подаче топлива запустить стартер. Потом следует поставить свечу и повторно провести запуск. При проверке нужно замерить зазор между электродами, приемлемым считается показатель от 0,5 до 0,65 мм. В случае порчи или следов стирания прокладку нужно заменить. Если после проделанных операций искра хорошая — возможна проблема в качестве бензина. Отсутствие или неравномерность — проблема в зажигании. Есть вероятность повреждения подводящего провода или свечи. Если новая свеча не отзывается, необходимо детальнее осмотреть систему пуска;
• свеча с чёрным налётом сажи — свидетельство возможного использования некачественной смазки, нарушения баланса «бензин-масло» в пользу последнего, засорённости одного из фильтров. Засорённость приводит к потере мощности бензопилы и последующей её остановки. Пыль не полностью сгорает и оседает на стенках цилиндра слоем чёрного нагара. Нужно сменить топливо, прочистить топливный фильтр, промыть и высушить воздушный фильтр. Со свечи удаляют сажу с помощью шила или иглы, зачищают контакты некрупной наждачной бумагой.

Конструктивные составляющие бензопилы

Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы – топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.

Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:

Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:

• Перестает заводиться;
• Заводится, но в скором времени останавливается;
• Перестает функционировать в распиле;
• Теряет свою мощность;

Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.

Исправная бензопила заводится с одного рывка и не дает сбоев в распиле

В каких случаях требуется замена?

Чаще всего снимают для замены в случае износа зубцов ведущей шестерни и стенок.

Другие случаи, когда требуется снятие всей корзины:

• сцепление не выключается, зазор между центробежным механизмом и внешней крышкой забит опилками и грязью вперемешку с маслом, цепь крутится на холостых оборотах, прочистить без съема не удаётся.
• изношены, стерты или сломались и требуют замены детали (пружины, сегменты) или вся корзина.
• сцепление заклинило по разным причинам (посторонние предметы, грязь, поломка деталей, разрушение или изменение положения пружин).
• при полной разборке двигателя.
