Крючок для вязки арматуры своими руками. Фото и видео

Принцип работы крючка для вязки арматуры

Вне зависимости от того, какой тип крючка для вязки арматуры будет использоваться в работе, для создания каркаса применяется одна технология, которая отличается простотой исполнения. Главное — подобрать правильный расходный материал, но этот момент мы рассмотрим ниже.

Чтобы связать прутья арматуры, потребуется специальная проволока, которая нарезается кусками. Их длина обычно составляет от 30 до 40 см. Это наиболее распространенные показатели, но расчет указанного параметра всегда идет от толщины сечения арматуры.

Вязание армирующего пояса с помощью крючков проводится по несложной схеме. Какие шаги следует провести:

Сложить вязальную проволоку вдвое.
Протянуть сложенный кусок под крестовиной, иначе говоря скрепляемым узлом.
Скрестить петлю со свободными концами.
Конец крючка вставить в проволочную петлю и зацепить за свободные концы.
Начать обычные вращательные движения, с помощью которых проволока будет заворачиваться.
После того, как первые несколько витков были сделаны, снизить скорость вращения и аккуратно затянуть узел до конца. В противном случае есть риск порвать проволоку.
Вытащить крючок из петли и провести контроль получившегося соединения на прочность.

Чтобы проводить проверку надежности полученного узла, не обязательно проверять прочность проволоки и насколько затянуто соединение. Достаточно просто попробовать пошатать прутья армированной сетки. При правильном результате они будут неподвижны.

Это была схема вязки с применением обычного крючка. Однако она работает и при использовании винтового типа изделия. Начало вязки проходит по такому же принципу. Проволока складывается пополам, после чего пропускается под перекрещенными прутьями арматуры.

Далее ее края загибаются и закрепляются на крючке. Основное отличие механизированного изделия в том, что для завязывания проволоки достаточно просто потянуть рукоять крючка на себя. Не нужно самостоятельно заворачивать проволоку с помощью вращательных движений кисти.

Стержень крючка начинает вращаться за счет смещения. Далее ручка отпускается, после чего действие повторяется. Сколько раз потребуется повторить эту процедуру, зависит от того, какая степень жесткости должна быть получена. Плюс устройство имеет еще одну особенность — изделие может как складываться, так и раскладываться во время эксплуатации. Напоминаем, что для вращения изделия достаточно потянуть на себя его ручку.

Описанная схема связывания достаточно проста, но при этом обеспечивает надежное крепление армирующего пояса. Благодаря этому многие могут сэкономить на проведении этого типа строительных работ. При наличии небольшой практики и «прямых руках» можно провести вязку прутьев арматуры самостоятельно, что позволит сэкономить достаточное количество средств.

На видео ниже наглядно демонстрируется процесс вязки арматуры с помощью крючков:

На что стоит обратить внимание

Ключевая задача — сделать так, чтобы проволока не оборвалась во время вязки арматуры. Для этого ее можно предварительно обжигать, если она недостаточно гибкая и плохо гнется. Чтобы получить оптимальный результат, проволоку следует некоторое время подержать над огнем. А перед тем, как использовать, ее потребуется охладить. Наиболее удобной является низкоуглеродистая сталь.

Что касается оптимального диаметра проволоки, этот показатель зависит от того, насколько крепким должна быть вязка, и насколько толстые прутья арматуры используются при возведении объекта. Но наиболее оптимальными считаются площади сечения:

1 мм;
1,2 мм;
1,4 мм.

Данный параметр подбирается по возможности опытным путем, поскольку использование слишком тонкой проволоки приведет к тому, что узлы могут порваться, а слишком толстую проволоку будет сложнее согнуть.

Дополнительно при вязке могут использоваться специальные фиксаторы, представляющие собой пластиковые детали. Они прокладываются между опалубкой и прутьями, защищая всю конструкцию от повреждений.

Как правильно вязать арматуру обычным крючком

Важно подобрать оптимальный диаметр вязальной проволоки. Слишком тонкая рвётся, узел хорошо не затянуть

Слишком толстая, мм, тяжело вяжется, быстро устаёт запястье. Поэтому чаще всего используется вязальная проволока диаметром мм.

Пользователи портала советуют — при отсутствии вязальной проволоки взять автопокрышку с металлокордом и сжечь её. Хотя этот способ, скорее, подойдёт на самый крайний случай, т.к. горящая автопокрышка выделяет чёрный едкий дым.

Переходим к вязке арматуры.

Процесс разбивается на ряд последовательных шагов.

1. Сначала разрезаем бухту вязальной проволоки на нужные куски (если проволока не нарезана на куски в связках). Длина проволоки – около 30-40 см.

2. Проволоку складываем пополам.

3. Загибаем проволоку вокруг пальца.

4. Заводим под арматуру.

5. Загибаем концы и вставляем в петлю крючок.

6. Начинаем крутить крючок, захватывая второй конец проволоки.

7. Закручивая узел, тянем крючок на себя.

8. Загибаем получившийся узел.

При вязке арматуры не следует пытаться накрутить как можно больший узел, отрезав длинный кусок проволоки. Задача вязальщика — только захватить концы и, сделав несколько оборотов (2-3 раза), связать узел. На это уходит несколько секунд. Если взять слишком длинную проволоку, увеличивается её расход, а также тратится много времени на создание узла.

Количество оборотов определяется экспериментальным путём. Слишком мало – будет слабо, слишком много – проволока рвётся.

По словам пользователя, для связывания арматуры диаметром от 10 до 14 мм оптимальный диаметр проволоки — мм. 1 мм – слишком слабый узел. Проволока больше 2 мм крутится тяжело. Как вариант: можно крутить «единичку», если сложить проволоку пополам, а потом сложить ещё раз.

В рассмотренном выше варианте вязка арматуры происходит с одним перехлёстом.

Узел достаточен при монтаже горизонтально уложенной арматуры (например, при вязке плиты), но он может оказаться слабым, если нужно связать арматурный каркас, который нужно перенести на место установки.

Вариант усиления узла — вязка петель с попеременным перехлёстом прутков арматуры. Т.е. при вязке каждого узла меняем направление перехлёста проволоки. Например, при вязке 2-х продольных прутков и 1-го поперечного вязки справа и слева должны быть разнонаправлены друг к другу.

Другой вариант — захват уложенных крест-накрест прутков с 4-х сторон. Делается это так:

1. Сгибаем петлю и обводим прутки, подгибая проволоку под нижнюю арматуру.

2. Загибаем петлю пальцами и обводим прутки так, чтобы захватить верхнюю арматуру.

3. Далее вяжем узел, как рассказывалось выше.

При таком способе вязки прутки держаться заметно крепче, чем в первом варианте.

Также можно вязать арматуру, делая две петли — сначала перехлёст на одну сторону, слева направо, затем перехлёст на другую сторону, справа налево.

Инструкция по изготовлению крючка

Заводские изделия часто не могут полностью удовлетворить потребности строителей, особенно когда предстоят большие объемы работ по вязке каркаса для фундамента. Рассмотрим, как сделать крючок для вязки арматуры своими руками.

Чаще всего работники указывают на недостаточную длину стержня, что не дает возможности вязать узлы в труднодоступных местах, или на неправильный изгиб кончика. В таких случаях приходится делать вязальный крючок прямо на стройплощадке из подручных материалов.

Из арматуры

Для изготовления самодельного крючка понадобится не более двух часов. Такой инструмент арматурщик делает по нужным размерам под свою руку. Чтобы сделать крючок из арматуры, нужно приготовить:

отрезок рифленой арматуры длиной 350-500 мм. Толщина прута — не более 10 мм;
заготовка для рукоятки из дерева или пластика;
две шайбы с внутренним диаметром равным толщине прута;
две гайки или два подшипника;
пассатижи;
топор;
электродрель со сверлом по дереву 10 мм;
углошлифовальная машинка с диском для резки металла;
наждачная бумага.

Последовательность действий при изготовлении крючка для вязания арматуры своими руками:

Чтобы придать будущему изделию гладкую поверхность, железные ребра срезают с прута углошлифовальной машинкой. Этот пункт можно было бы пропустить, если сразу взять гладкий арматурный прут, но рифленые пруты обладают более высокой прочностью и лучше подходят для изготовления самодельного инструмента.

Деревянную заготовку просверливают по центру, подгоняя отверстие под диаметр прута. Делать отверстие нужно точно по центру ручки. После подгонки ручки, ее шлифуют наждачной бумагой.

На один конец прута наваривается стопорная гайка, не позволяющая ручке слетать. Для этой цели также можно использовать подшипник. На прут последовательно одевают шайбу, деревянную ручку, снова шайбу и гайку. Чтобы ручка хорошо проворачивалась при вязке проволоки, между шайбами должно оставаться небольшое расстояние. Поэтому, при наваривании второй гайки, нужно между ручкой и шайбой подложить сложенную в несколько раз бумагу, которую потом легко удалить.
Второй конец прута затачивается с помощью углошлифовальной машинки и диска по металлу.
Отступив от ручки 15-20 мм, прут изгибают под углом 140 градусов, как показано на рисунке. Отступив от места сгиба еще 20 мм, прут еще раз загибают под углом 100 градусов. При работе нужно следить, чтобы все изгибы не выходили за пределы одной плоскости.

Чтобы ручка не рассохлась и не треснула, ее прокрашивают пропиткой дважды. После высыхания пропитки наносится лак.

После завершения работ проводят пробную вязку. При необходимости, меняют углы загиба прутка, подстраивая инструмент под себя.

Из электрода

Если необходимо выполнить небольшой объем работы, можно изготовить крючок для вязания арматуры своими руками из электрода. Понадобятся:

углошлифовальная машинка;
плоскогубцы;
электрод 4 мм.

Даже неопытный мастер потратит на изготовление крючка из электрода не более 10 минут. Алгоритм действий следующий:

с электрода удаляется флюс;
от конца отступают 20 мм и загибают пруток под углом 90 градусов;
от второго конца делают отступ в 40 мм и так же загибают пруток под углом 90 градусов;
двигаясь от второго конца далее, на расстоянии 120 мм от первого загиба вновь изгибают пруток под углом 90 градусов;
откладывают еще 50 мм и делают еще один загиб под тем же углом;
конец инструмента затачивают углошлифовальной машинкой.

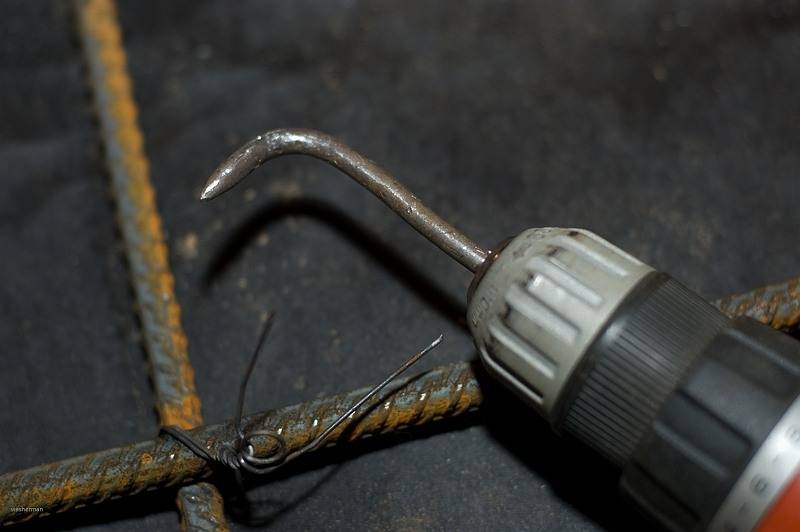

Из шуруповерта

Еще проще самостоятельно сделать вязальный полуавтомат из шуруповерта. Вместо стандартных бит, в него вставляют кровельный гвоздь, у которого откусывают кусачками шляпку. Кончик гвоздя загибают под нужным углом – инструмент готов

Материалы для вязки арматуры

Чтобы провести вязку арматуры, нужно сначала купить все необходимое. Прежде всего, это сама арматура: используются стальные пруты определенного диаметра и длины. От толщины арматуры напрямую зависит надежность и прочность готового фундамента, и менее 6 мм в диаметре прутья быть не должны. По длине, в основном, все стержни стандартные – от 6 метров. Лучше приобрести арматуру с доставкой: это удобно и сэкономит силы и время, затраченные на возведение фундамента

Также обратить внимание стоит на поверхность арматуры, ведь есть гладкие изделия, а есть прутья с насечками, гребнями, рифлением. Последние отличаются лучшей адгезией с бетоном, поэтому в итоге получается болле прочная конструкция. Металлические стержни соединяют либо с помощью проволоки, либо с помощью пластиковых хомутов

И именно качество этих соединительных элементов напрямую влияет на целостность и прочность

Металлические стержни соединяют либо с помощью проволоки, либо с помощью пластиковых хомутов. И именно качество этих соединительных элементов напрямую влияет на целостность и прочность.

Проволока для вязки арматуры выбирается с круглым сечением и диаметром 1,2-1,4 мм: если взять более тонкую, то она не справится с нагрузкой, а если более толстую – то ее тяжело будет сгибать. Отлично подходит для данных целей обожженная стальная проволока, которая продается, как правило, в бухтах. Она легко гнется, быстро принимает нужную форму, но при этом отличается высокой прочностью и долговечность. Необожженную проволоку лучше для данных целей не использовать, с ней работать намного труднее: согнуть ее сложно, она часто ломается, но при необходимости ее можно превратить в обожженную. Так, достаточно подержать ее над открытым огнем, а потом оставить охлаждаться на воздухе в течение получаса.

Для вязки понадобятся отрезки проволоки длиной 25-30 см: отрезать или откусывать каждый раз необходимый кусок не очень удобно, поэтому опытные специалисты рекомендует сложить проволоку в несколько раз, соблюдая нужную для работы длину, а потом просто болгаркой перерезать места сгиба. Таким образом, уже через несколько минут все элементы будут готовы, и на постоянное отрезание не придется отвлекаться.

Сейчас все больше популярностью начинают пользоваться пластиковые хомуты, однако многие строители остаются настроенными консервативно и не доверяют этому способу крепления. Тем не менее, использование хомутов обеспечивает надежную фиксацию арматуры, но связано и с множеством тонкостей. Так, «голый» каркас плохо выдерживает динамические нагрузки, и если неправильно наступить на верхние элементы всей конструкции во время сборки или неправильно залить ее бетоном, то некоторые крепления могут не выдержать и треснуть

С особой осторожностью нужно будет использовать и вибрационное оборудование при уплотнении бетона. Очевидным преимуществом пластиковых хомутов является максимально простой процесс их использования, ведь достаточно просто хорошенько затянуть хомут на месте соединения двух прутьев, а это можно сделать быстро и легко

Технология работы с крючком

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

Нарезанная проволока складывается вдвое.
Протягивается под местом пересечения арматур.
Свободные концы проволоки скрещиваются.
Крючок протягивается в проволочную петлю и зацепляет свободные концы.
Начинаются вращательные движения, при которых происходит заворачивание проволоки.
Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

При скреплении арматуры использовать сварку дорого. Приспособление для вязки является оптимальным вариантом. Его легко изготовить своими руками из подручных материалов. Таким приспособлением качественно выполняются работы, и обходится оно дешево.

Виды инструментов для вязания арматуры

Строители с опытом утверждают, что неважно, каким приспособлением для вязки арматуры пользуется специалист при подготовке каркаса под бетонирование. В этом процессе важно умение, а поэтому тратить деньги на дорогое оборудование не стоит. Умелому монтажнику будет достаточно обычного крюка для вязания арматуры

Вязальные крюки бывают трех видов

Умелому монтажнику будет достаточно обычного крюка для вязания арматуры. Вязальные крюки бывают трех видов.

Обычные

Самый простой и дешевый инструмент, но при этом он очень эффективен в опытных руках. Промышленным образом его изготавливают из стальной проволоки, загибая в нескольких точках под нужным углом и затачивая конец на конус. Стержень свободно вращается в ручке.

Такая форма была выработана годами практики, и как оказалось, самые простые решения – самые эффективные.

Полуавтоматические

Вязальный крючок для арматуры полуавтоматического типа заметно повышает производительность труда при сборке каркасов.

Автоматические

Это устройство разработано для выполнения больших объемов работ профессиональными строителями, но, ввиду большого количества нареканий, автоматический крючок не пользуется популярностью на стройке. Основные претензии связаны со следующими недостатками:

автоматический крючок слишком тяжелый, для работы с ним нужна большая физическая сила;
для вязки каркаса автоматом используется можно использовать лишь вид проволоки;
при смещении прутков относительно друг друга, автомат может давать осечки и не завязывать проволоку в нужном месте;
при подготовке автомата к работе, тратится много времени на установку катушки с проволокой;
стоимость аппарата очень высокая;
использовать автомат в дождливую погоду нельзя.

Учитывая внушительный список недостатков, становится понятно, почему строители отказываются от механического способа вязки арматуры. На практике, если строители хотят механизировать процесс, они используют шуруповерт и самодельную насадку в виде крючка.

Чтобы самостоятельно изготовить крючок для вязки арматуры, потребуются следующие инструменты и материалы:

электрод диаметром 4 мм или стальной пруток, толщиной 4 мм;
отрезок шланга или готовая рукоятка от другого инструмента;
точильный станок;
тиски.

Подготавливать чертеж для слесаря не нужно, т.к. конструкция ручного крючка довольно простая, его изготовит любой работник сам.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно. На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Предлагаем ознакомиться: Скважина в бане зимой

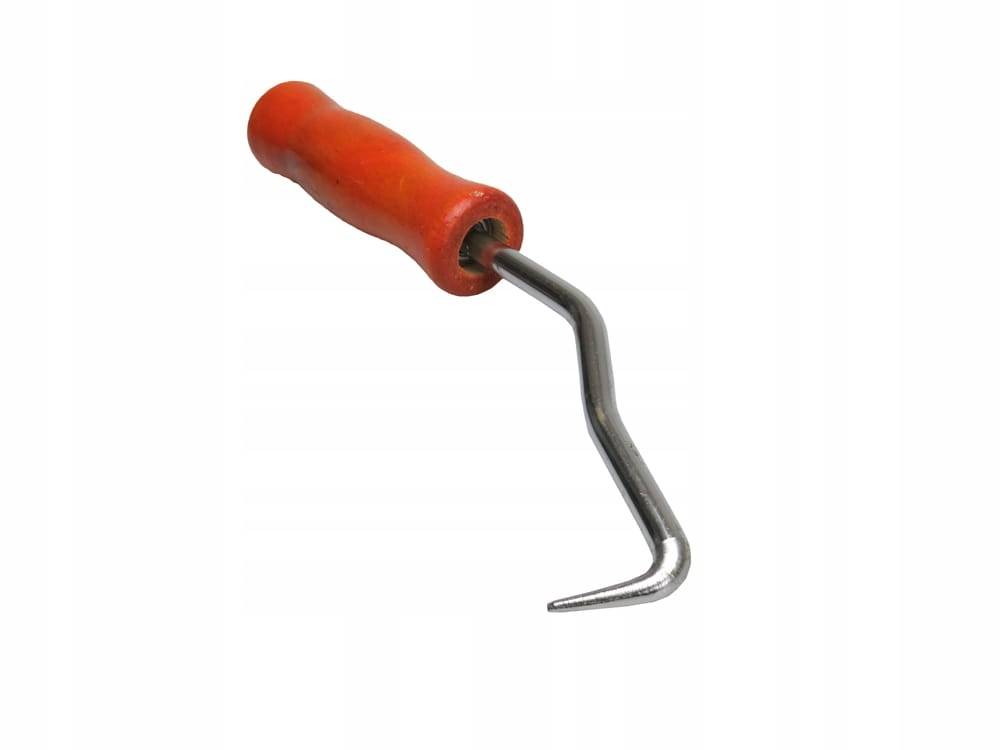

Ручной

Фото покупного крючка. Ручка вращается свободно.Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм. Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Чем вяжут проволоку

Процесс вязки арматуры крючком для фундамента — занятие крайне муторное и нудное. И чего только не придумывают, чтобы ускорить или облегчить его:

модернизируют крючок для вязки;
механизируют процесс при помощи шуруповёрта;
применяют специальный пистолет для вязки проволоки.

Модернизация крючка состоит в том, что ему придают различные, порой даже причудливые, формы. Ручка у этого крючка может вращаться вокруг рабочей его части. Это, кстати, не лишено смысла — опытные мастера не пользуются покупными крючками, а изготавливают его самостоятельно — «под себя».

Механизация при помощи шуруповёрта, следующая: болгаркой от крючка отрезают его рабочую часть, зажимают её в патроне шуруповёрта и с его помощью закручивают проволоку.

Вершина мысли — пистолет для вязки. Проволока в нём движется по изогнутой канавке, на 2-3 оборота охватывает стык прутьев и скручивается специальной цангой. После окончания процесса пистолет сам отрезает проволоку. Степень натяжения узла регулируется, вязка занимает 1-2 секунды на стык.

Вроде бы всё хорошо, удобно и быстро, но стоимость такого пистолета крайне высока. Его нерентабельно приобретать для однократного устройства фундамента частного дома. А если учесть перерасход вязальной проволоки и невозможность при помощи пистолета совершить стягивание в некоторых частях внутри каркаса, то его использование становится не таким уж заманчивым.

Использование различных методов для вязки арматурного каркаса фундамента имеет свои плюсы и минусы. Оптимальный способ для конкретного работника выбирается экспериментальным путём. Скорость вязки во всех случаях примерно одинакова. В любом случае умение вязать крючком остаётся самым востребованным навыком у специалистов.

Важно! В специализированных бригадах высокий спрос на работников, умеющих быстро и качественно вязать арматурные каркасы для фундаментов. Материал, изложенный в этой статье, и видео помогут освоить азы вязания для начинающих монолитчиков и приобрести навыки этой востребованной профессии

Особенности технологии вязания крючком

Вязание арматуры – довольно простая технология. Она предполагает много способов вязки:

угловые;
двухрядные;
двойные;
крестовые;
мертвые узлы.

Приемы вязки арматуры

Основные способы крепления следующие:

Образование одной петли внахлест с соблюдением длины наложения прутьев.
Формирование двух петель для крепления встык.

Для каждого вида металлообработки используется определенная марка монтажных стержней. Наиболее простой и часто используемый – первый метод. Действия выполняют в таком порядке:

Схема вязки арматуры крючком

Арматурную проволоку предварительно нарезают на куски – длиной до 30 см.
В работе нужно использовать гибкий, эластичный материал, который не рвется. Такими свойствами обладает обожженный профиль диаметром 1 мм.
Заготовку складывают вдвое и оборачивают вокруг прутьев арматуры.
В петлю продевают крючок.
Инструментом захватывают концы проволочных стержней.
Совершают вращательные движения для надежного крепления проволоки

Получается 2–3 оборота.
Осторожно дотягивают узел, чтобы не разорвать.
Вязальный крючок вытягивают.
Главное – не делать длинные скрутки.

Проверяют прочность соединения. Для этого не нужно трогать проволоку. Достаточно пошевелить арматурные прутья. Они должны крепко держаться относительно друг друга.

Вязание арматуры вторым способом выполняют таким образом:

Отрезок армостержня сгибают пополам.
Отступают треть расстояния от петли, повторно сгибают.
Охватывают стык. Петля находится с одной стороны, свободные концы – с другой.
Крючок вставляют в петлю, зацепляют наконечники, натягивают.
Элементы закручивают вместе с петлей несколькими оборотами.

Вязание арматуры требует соблюдения определенных правил в соответствии с нормами СНиП.

Профессиональный инструмент для вязки арматуры

При создании большого объема армирования для железобетонных конструкций (профессиональная деятельность, крупное частное строительство) вместо ручного или полуавтоматического инструмента лучше использовать автоматический, так называемый пистолет для вязки арматуры. Этот полезный прибор изобрели в Японии, он позволяет в считанные секунды затянуть проволоку на соединении стержней с требуемым усилием.

Различают механические и электрические варианты приспособления, производят их Япония, Германия, Россия, Китай и некоторые другие страны. Общие черты большинства представленных на российском рынке моделей:

диаметр стержней, подлежащих обвязке, для разных приборов различается – 9…22, 20…40, 30…52, 20…65 мм. Наиболее востребованы изделия для диапазона 20…40 мм;
диаметр вязальной проволоки 0,8…1,5 мм;
скорость вязки 0,8…1,6 секунд на узел, в среднем пистолеты обеспечивают вязку до 1000 узлов в час. Таким образом, использование одного пистолета заменяет работу шести профессиональных вязальщиков арматуры.

Преимущества устройства в сравнении с ручным и полуавтоматическим инструментом:

высокая скорость работы и равномерность натяжки проволоки для вязания арматуры;
расширение рабочей зоны – при использовании пистолета напрямую или с удлиняющей насадкой можно без смены позиции вязать до 22 узлов (крючком только 5…6);
наличие удлиняющей насадки упрощает работу с расположенным на уровне земли каркасом, поскольку избавляет работника от необходимости наклоняться, снижает нагрузку на позвоночник;
механические устройства работают неограниченное количество времени, для обеспечения нужной производительности требуется только смена кассет со скобами;
аккумуляторные модели добросовестных производителей работают без подзарядки до 8 часов;
возможно программирование устройство под конкретный способ вязки и диаметр стержней, уровень затяжки;
не требуется самостоятельная нарезки проволоки, кассеты со скобами продаются уже заряженными;
проволока подается, закручивается и обрезается устройством, без вмешательства рабочего.

Недостатком оборудования является его высокая стоимость, оправданная только на крупномасштабном строительстве. В частном домостроении возможна аренда устройства.

Совет от мастера! Самая популярная и удобная для работы проволока имеет диаметр – 1,2 мм. А самым подходящим инструментом для вязки арматуры являет ручной крючок, доказано практикой.

Чтобы не покупать вязальный крючок, можно сделать его своими руками. Потребуется кусок стального прута, а ручку можно изготовить из пластика или дерева. Сделав его один раз, можно постоянно пользоваться инструментом для вязки.

Виды инструментов для вязания арматуры

Способ вязки предполагает использование стальной проволоки для фиксации перпендикулярных друг к другу прутьев в местах их крестообразного пересечения вручную.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно.

На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Ручной

Фото покупного крючка. Ручка вращается свободно.

Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм.

Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Стоимость такого инструмента выше ручного. Зато винтовой инструмент дает возможность справиться с большим диапазоном работ в короткие сроки — для того, чтобы полностью затянуть узел, достаточно сделать лишь пару движений.

Механический

Принцип действия.

Самодельный

Фото: крюк из проволоки диаметром 3-4 мм.

Покупные крючки не всегда способны полностью удовлетворить строительные нужны. Зачастую, форма их стержня имеет неправильные изгибы, а длина инструментов делается слишком маленькой, что существенно влияет на качество работы. Так как тогда сделать крючок для вязки арматуры правильно?

Чтобы сделать приспособление для вязки арматуры своими руками, нам понадобится электрод для сварки или стальная проволока диаметром от 4 мм.

Для того, чтобы изготовить крючок, необходимо:

Смастерить ручку для прибора из куска тонкого шланга под размер стержня или кельмы без лопатки.
Вдеть электрод в шланг или вставить в воронку кельмы и зафиксировать (например, при помощи эпоксидной смолы).
Загнуть стержень под углом в девяносто градусов на дистанции около 5 см от рукоятки (согнутый прут должен напоминать по виду коромысло).
Конец стержня согнуть дугообразно.
Перед работой заточить острый край электрода при помощи напильника или точила.

Крючок можно сделать из ненужной отвертки или ручки от строительного валика, загнув острый конец под необходимым углом и слегла заточив его. Автоматический механизм можно сделать, вставив закругленный на конце электрод в шуруповерт.

Самодельный инструмент отлично подойдет для бытовых целей, сэкономит средства и позволит быстро вязать ровные и надежные узлы.

Способы соединения арматуры

Существует несколько методов соединения арматурных прутьев при формировании устойчивого каркаса. Строители используют четыре основных способа крепления:

сварка с помощью аппарата;
вязка с применением проволоки;
укладка арматуры внахлест;
соединение стержней стальными муфтами.

Чаще всего при возведении зданий и сооружений применяются два первых метода: сварка и вязка проволочным материалом.

Из недостатков применения сварки можно выделить:

потребность в профессиональных навыках, что приводит к увеличению стоимости объекта строительства;
недостаток прочности в местах соединения сваркой;
некоторые виды арматуры нельзя соединять с помощью сварки, например, стеклопластиковую или стержни класса А-400;
вероятность повреждения стыков арматуры во время уплотнения бетона с помощью вибратора.

В таких случаях рационально применение вязального крючка. Преимущества формирования арматурного каркаса:

применение крючка для вязки ускоряет проведение работ;
при недочетах и отклонениях ошибки легко исправить;
лопнувший проволочный материал можно не снимать, наложив дополнительный слой;
крепление арматуры проводят непосредственно в опалубке;
низкая себестоимость работ.

К недостаткам можно отнести нестабильность и шаткость арматурного каркаса при перемещении. При переносе конструкции в опалубку арматура может прогибаться и терять натяжение в местах крепления.

Вязальный крючок для арматуры. Вяжем правильно!

Принцип работы крючка для вязки арматуры

Как правильно вязать арматуру обычным крючком
