Многие хозяева дач или частных домиков сами мастерят подъемные краны. Это очень удобно, так как каждый механизм (будь то незамысловатый моторчик или полноценный гидравлический привод) будет настроен и подлажен под смастерившего его человека. Кроме того, такой механизм помогает не только переносить тяжелые монолитные блоки, но и доставлять легкие грузы, такие как , на верх постройки.
Увы, но применить гидравлику к своему творению вряд ли удастся. Зато получится заменить ее не менее достойной самодельной грузоподъёмной машиной не слишком тяжелой в использовании.
У многих наверняка может возникнуть вполне адекватный вопрос «Где взять детали?», ответ будет весьма короткий и однозначный – на свалке. Если отодвинуть свою врожденную брезгливость на второй план, и прогуляться по многим достопримечательным свалкам родного края, то можно найти массу полезных на стройке вещей.
Итак, для того, чтобы создать кран Пионер своими руками, первое, что необходимо сделать – это найти двутавр и прямоугольную трубу. Сразу, оговаривается условие, что двутавр должен свободно входить в трубу. Он ставится на скользящие направляющие, и таким образом, получается телескопический узел.
Для того, чтобы кран, наконец, смог функционировать, надо оснастить его определенными тросами самого минимального диаметра. На них уже придется потратиться в профильном строительном магазине (хотя, возможно, вам также повезет найти их на свалке). Можно использовать швеллер, как материал сваривания опорной и поворотной рам. Именно швеллер дает возможность хорошей фиксации крана на поверхности. Обычно, кровля объекта, который строится и является этой поверхностью.
Чтобы работа с машиной прошла без эксцессов, а также, чтобы обезопасить себя, необходимо сварить площадку для балласта прямоугольной формы.
Будет достаточно одного фундаментного блока, для поднятия груза весом в пол тонны. Для запуска подъемного процесса можно приобрести электромотор в специальном магазине, а после соединить с лебедкой от УАЗика.
Подключение электромеханизмов
Чтобы подъёмный механизм запустить электрически, придётся воспользоваться услугами электрика. Сама процедура подключения не слишком сложная, но все же ради собственной безопасности стоит довериться человеку, имевшему опыт работы с электричеством.
После этого, кран Пионер своими руками готов к эксплуатации.
Разновидности строительных подъемников «Пионер»
В зависимости от мобильности установки, различают передвижные и переставные модели.
Если вы хотите купить подъемник «Пионер», для перемещения которого не нужно искать дополнительный транспорт, ваш выбор – машина на колесах. Главным достоинством такого оборудования является возможность сэкономить время, затрачиваемое на погрузку/разгрузку установки и подготовку ее к работе. Чаще всего на объявления типа «куплю кран «Пионер» б у на колесах» откликаются организации, обслуживающие множество мелких объектов.
Преимуществом переставных моделей является возможность использовать их в местах, куда нет доступа автомобилю. Купив мини кран «Пионер», вы можете задействовать его даже на высоте. Устройство надежно крепится к рабочей поверхности с помощью специальных упоров. Угол наклона можно регулировать, добившись наиболее удобного и безопасного положения.
Как уже было сказано выше, подъемники выпускаются в трех основных модификациях:
мини кран «Пионер» 500;
- модель 750;
- модель 1000.
Решив купить кран «Пионер» 500, вы получите компактную установку, потребляющую минимум энергии. Она способна доставить полтонны груза на высоту до 50 м, обладает простой конструкцией, неприхотлива в обслуживании. Установленная на этот мини кран «Пионер» цена самая низкая в данной линейке.
«Переходная» модель 750 по многим параметрам больше схожа с предыдущей версией. Она отличается повышенной мощностью при сопоставимой массе и уровню энергопотребления. Цена подъемника «Пионер» 750 выше, так как он комплектуется импортными двигателями и редукторами. Самой дорогой является установка П1000, способная поднять в два раз больше, чем П500 на аналогичную высоту.
Подъемники (стреловые краны) Пионер: технические характеристики, устройство, фото
Различные подъемные устройства являются неотъемлемым атрибутом любого строительства. Многие ученые считают, что даже древние пирамиды в Египте были возведены с помощью специальных подъемников. Правда, их конструктивное исполнение так и осталось загадкой. А вот устройство малого стрелового крана под названием Пионер, о котором пойдет сегодня речь, известно каждому строителю с опытом.
Данный агрегат отличается небольшим весом и высокой мобильностью. Он собирается и разбирается просто и быстро. Его можно привезти на место даже в «Газели», выполнить работу, а потом разобрать и увезти. Причем устанавливать кран вполне возможно на земле, в котловане, на крыше, а также на строительных перекрытиях.
Делают подъемники Пионер многие предприятия, специализирующиеся на производстве всевозможного грузоподъемного оборудования. Можно упомянуть отечественную , ООО «Импульс» из Кирова, ООО ПКФ Челнинскую Крановую Компанию.
Выпускается три основных модификации крана, грузоподъемность которых может составлять, соответственно, 0,5, 0,75 и 1 тонну (это максимум). Стрела бывает цельной или разборной, а опорная рама, служащая основанием агрегата, может снабжаться колесами или иметь стационарное исполнение.
Самодельный мини кран на основе бутылочного домкрата
Чтобы изготовить гидравлический кран, будем использовать доступные материалы, которые у многих найдутся в гараже.
Cоветуем: Рихтовочный молоточек из остатков меди и бронзы своими руками
А если даже ничего подходящего под рукой не найдется — все необходимое можно за копейки приобрести на чермете.
Подъемный механизм пригодится как в гараже (например, чтобы поднять и опустить двигатель автомобиля), так и в процессе строительных работ — для монтажа и демонтажа различных металлоконструкций.
Основные материалы, которые потребуются для изготовления мини крана:
- профильная труба с толщиной стенки не менее 3 мм;
- металлическая пластина толщиной 5 мм;
- бутылочный домкрат (грузоподъемность — на ваше усмотрение);
- поворотные колесики;
- стальная цепь с крюком.
Основные этапы работ
Первым делом необходимо изготовить опору гидравлического мини крана. Для этого нам потребуются профильные трубы.
При помощи болгарки отрезаем заготовки подходящей длины, и свариваем основание. После этого к опоре необходимо будет приварить вертикальную стойку.
К ее верхней части привариваем две металлических пластины, к которым крепится стрела подъемника.
В качестве привода, который будет поднимать и опускать стрелу, используем гидравлический домкрат грузоподъемностью 12 тонн (можно и другой домкрат взять).
К вертикальной стойке привариваем под углом кусок профильной трубы, который будет служить упором для домкрата.
Из листового металла вырезаем квадратную пластину, и привариваем к ней «уши». С помощью болта и гаек крепим пластину к упору — это подвижная площадка, на которую будет опираться подошва домкрата.
К нижней части стрелы привариваем «стакан» для опорной точки поршня домкрата. Далее зачищаем сварные швы болгаркой, после чего красим все изготовленные элементы.
Сборка грузоподъемного крана
Крепим бутылочный домкрат к подвижной опорной площадке на вертикальной стойке. Опускаем стрелу, чтобы поршень домкрата вошел в «стакан».
Cоветуем: Простой гидравлический пресс с использованием домкрата
Устанавливаем выдвижную секцию телескопической стрелы, к концу которой мы крепим цепь с крановым крюком.
Такой самодельный подъемник отлично подойдет для снятия и последующей установки мотора с машины. Также его можно использовать для других целей — в мастерской и гараже. Конструкция надежная и недорогая.
Пошаговое описание того, как сделать для гаража или мастерской мини кран из домкрата, смотрите в видеоролике.
Подъемники (стреловые краны) Пионер: технические характеристики, устройство, фото
Различные подъемные устройства являются неотъемлемым атрибутом любого строительства. Многие ученые считают, что даже древние пирамиды в Египте были возведены с помощью специальных подъемников. Правда, их конструктивное исполнение так и осталось загадкой. А вот устройство малого стрелового крана под названием Пионер, о котором пойдет сегодня речь, известно каждому строителю с опытом.
Данный агрегат отличается небольшим весом и высокой мобильностью. Он собирается и разбирается просто и быстро. Его можно привезти на место даже в «Газели», выполнить работу, а потом разобрать и увезти. Причем устанавливать кран вполне возможно на земле, в котловане, на крыше, а также на строительных перекрытиях.
Делают подъемники Пионер многие предприятия, специализирующиеся на производстве всевозможного грузоподъемного оборудования. Можно упомянуть отечественную компанию «GRAS», ООО «Импульс» из Кирова, ООО ПКФ Челнинскую Крановую Компанию.
Выпускается три основных модификации крана, грузоподъемность которых может составлять, соответственно, 0,5, 0,75 и 1 тонну (это максимум). Стрела бывает цельной или разборной, а опорная рама, служащая основанием агрегата, может снабжаться колесами или иметь стационарное исполнение.
Применение
Данный стреловой кран способен перемещать любые предметы, интенсивно трудясь при жаре в сорок градусов и при морозе до минус сорока. Он легко доставит на крышу, а также на любой из этажей стройматериалы, монтажные конструкции, необходимое на данный момент оборудование, инструмент и инвентарь.

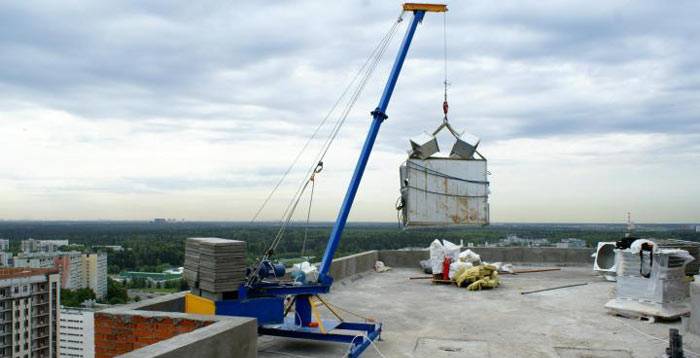

Во время выполнения кровельных работ агрегат, снабженный удобной поворотной стрелой, поможет в короткие сроки подать на крышу нужный объем мастики, рулонной кровли или утепляющего материала.
На производственных предприятиях кран Пионер часто используется для проведения работ ремонтного характера, а также для быстрой погрузки и выгрузки любых материалов, станков, металлических конструкций.

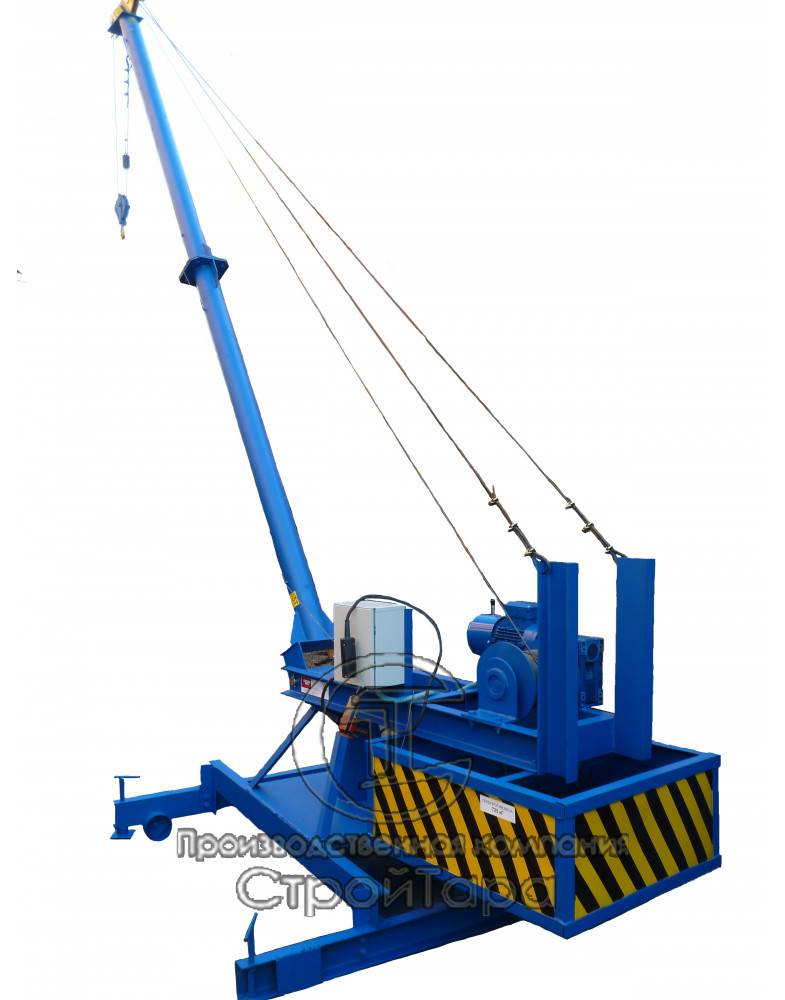

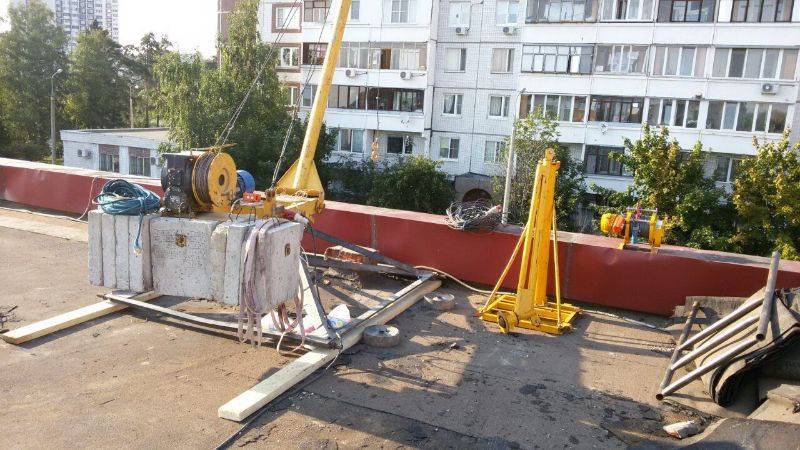

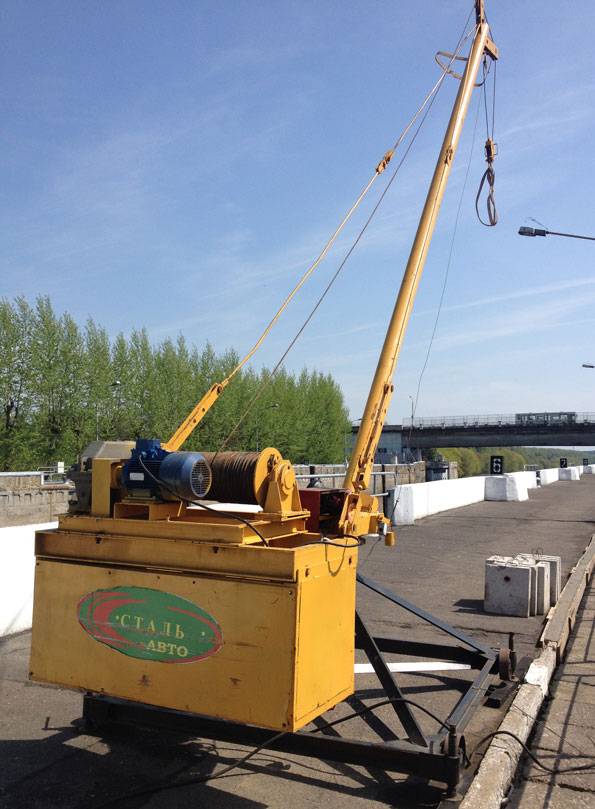

Фото подъемника типа Пионер
Пользуются подъемником типа пионер и торговые предприятия, а также оптовые склады. Подъемник поможет быстро отгрузить покупателю тяжелые рулоны линолеума, паллеты с керамической плиткой, различные пиломатериалы.
Плюсы и минусы
Преимущества:
- Простая и максимально надежная конструкция, удобство эксплуатации.
- Быстрота сборки и разборки – не более получаса.
- Высокая мобильность, которая позволяет использовать кран даже на дальних объектах.
- Нет надобности регистрировать подъемник в Ростехнадзоре.
- Перед работой не нужно изготавливать приямок, а при монтаже не требуются анкера.
Возможность поворота стрелы на 360 градусов делает простым подъем и опускание груза.
Низкая стоимость, небольшой расход энергии.
Недостатки:
- Гибко подвешенный груз не всегда создает удобные и безопасные условия.
- Максимальный вес, который способен поднять кран – от 500 до 1000 килограммов (в зависимости от модификации).

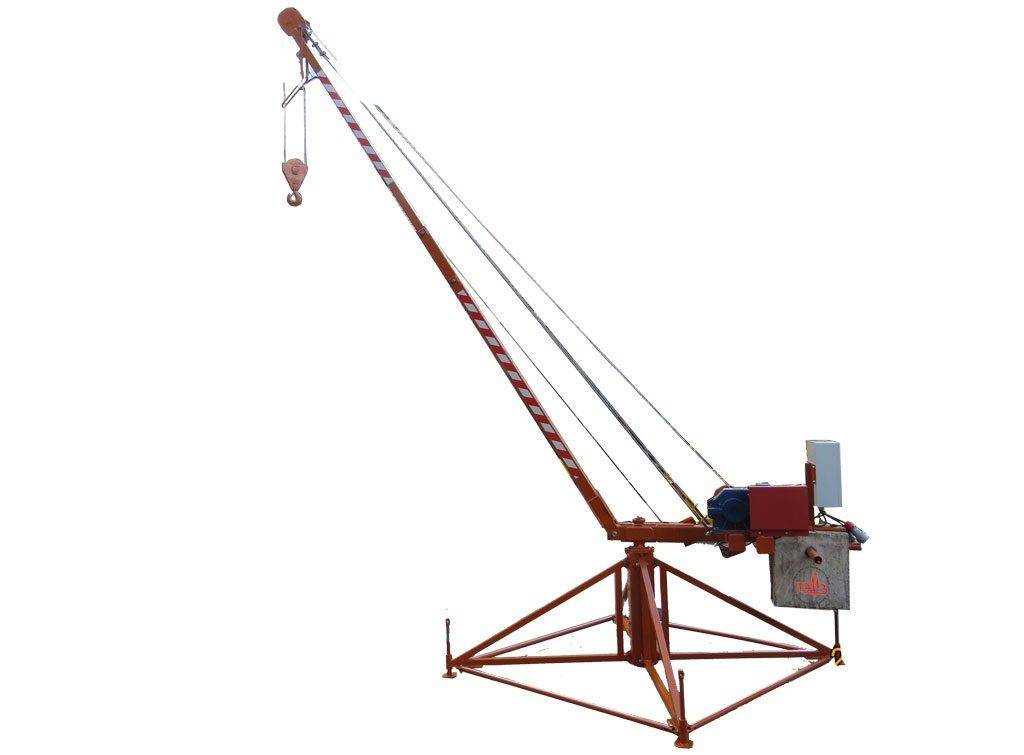

Устройство
Конструкция этого разборного механизма предельно проста. Кран состоит из следующих элементов:
- Основная опорная рама (разборная, на болтах, может стоять на колесах), на которой крепится вторая рама – поворотная.
- Страховочные растяжки, грузовой канат, контргруз, электрический привод.
- Поворотная стрела (которая может быть цельной или разборной, на болтах), оснащенная гуськом.
- Механизм конечного останова (который располагается на конце стрелы), путевой выключатель (он установлен на механизме, осуществляющем подъем).

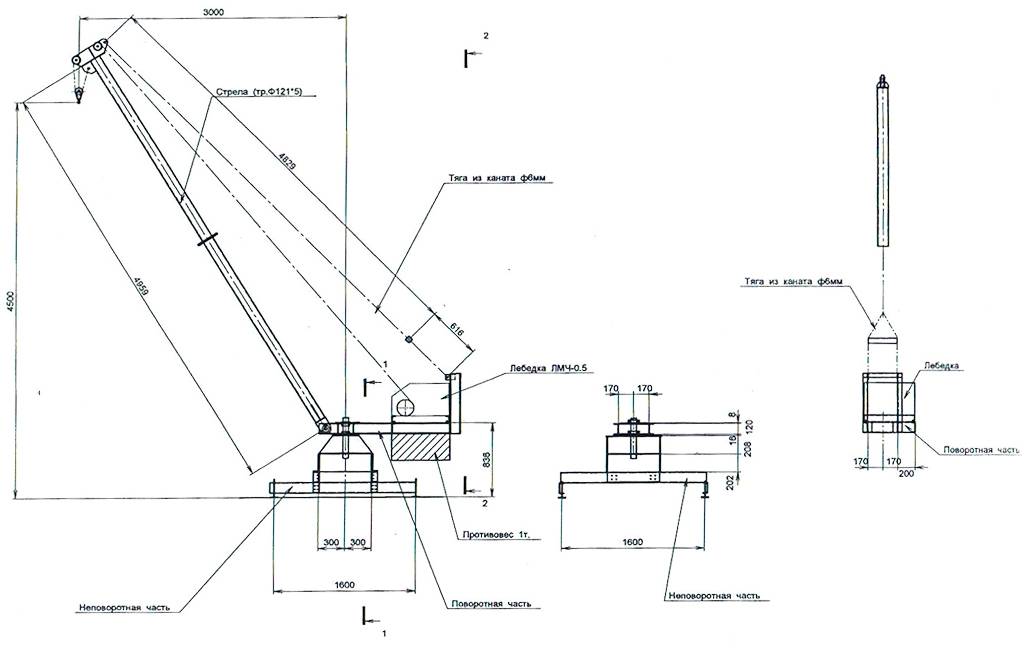

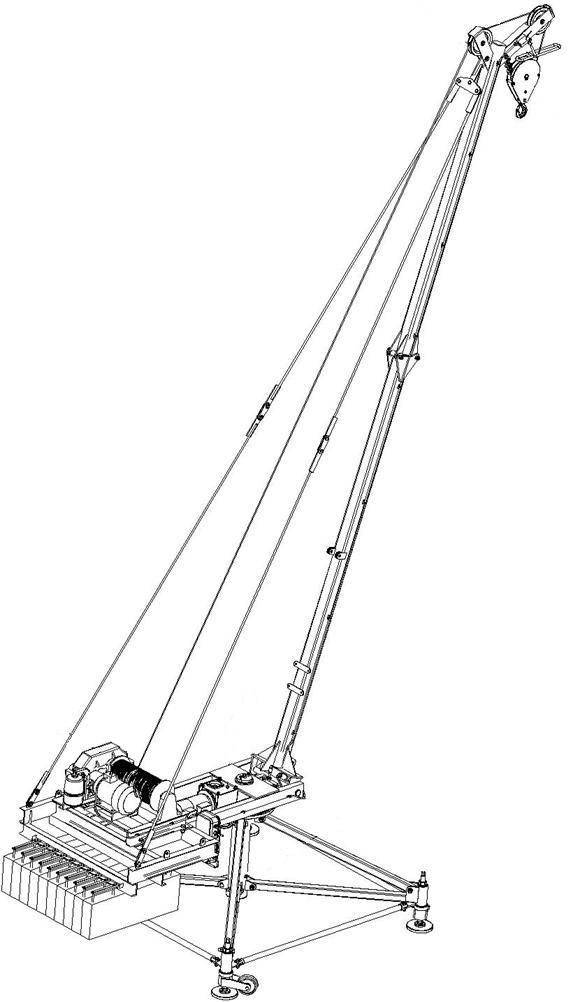

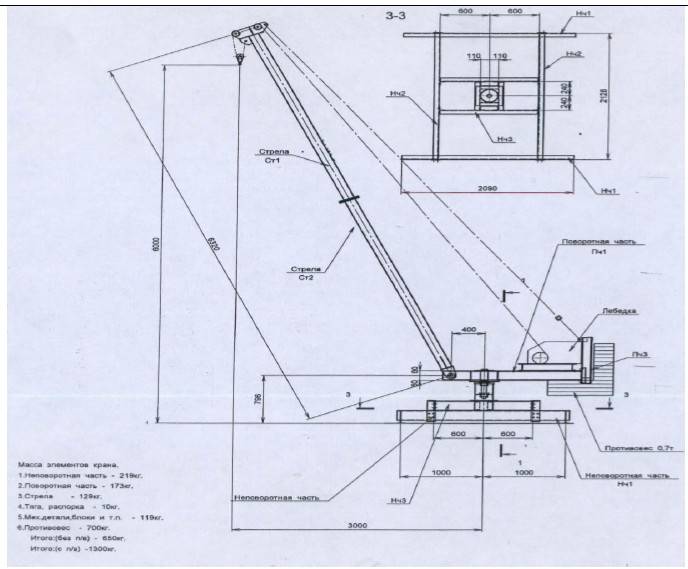

Схема подъемников типа Пинер
Принцип работы
Груз, который требуется поднять, нужно зацепить за крановый крюк или положить на специальную люльку-платформу (она в комплект агрегата не входит, а приобретается дополнительно). Поднятие груза происходит путем задействования электрической лебедки через блок, установленный на узле поворота. Выносной пульт с кнопками применяется для того чтобы было проще осуществлять управление.
Технические характеристики подъемников «Пионер» представлены в таблице:
На видео подъемник «Пионер» в действии:
Монтаж и эксплуатация механизмов крана
Вначале на подготовленное основание устанавливают опорную раму, в центральное отверстие которой вставляется поворотная ось. Перед этим производят тщательный осмотр подшипников, при необходимости очищают их внутренние поверхности от загрязнений и смазывают.
На ось устанавливается поворотная рама, которая фиксируется на ней при помощи клинообразной втулки. Монтируются противовесы. Горизонтальную поверхность рамы выверяют при помощи строительного отвеса (лучше – лазерного): допустимая неперпендикулярность не должна превышать 35…50% от зазоров, имеющихся между осью и внутренней поверхностью подшипников.
Далее при помощи винтовых стяжек производится установка грузовой стрелы. Для разборных вариантов стрела для проверки работоспособности устанавливается максимально допустимой длины. Стяжки позволяют компенсировать незначительный уклон площадки, где располагается кран «Пионер».
После проверки правильности монтажа стрелы устанавливается механизм подъёма, подключается энергопитание привода лебёдки, и проверяется действие кранового останова: вначале – при холостом перемещении стрелы, а затем – в режиме подъёма и опускания груза с предельной массой.
Завершающим этапом подготовки крана к эксплуатации является установка конечных и путевых выключателей. Конечный выключатель является ограничителем высоты подъёма груза и крепится к стреле. Путевой выключатель управляет электродвигателем намотки каната на барабан, и предотвращает срыв крюка с подвески.
Поворот платформы для крана грузоподъёмностью 500 кг производится вручную, при этом контролируется лёгкость её перемещения. Для остальных модификаций вращение платформы начинается нажатием соответствующей кнопки на пульте управления.
Из соображений техники безопасности запрещается производить все наладочные и основные грузоподъёмные операции во время перемещения крана на колёсиках.
Кран пионер 1000 технические характеристики — Спецтехника
Кран представляет собой разборную конструкцию удобную для перевозки и монтажа. Для удобства перевозки, под заказ, поставляется с разборной стрелой. Длина элемента стрелы не превышает 3,5м.
|
Кран «Пионер» — это незаменимый механизм в случае проведения строительных, либо ремонтно-строительных работ, которые связаны с подъёмом, а также перемещением разнообразных грузов. Установка данного агрегата осуществляется с лёгкостью на земле, а также на площадках перекрытий сооружений, зданий.Особенности стрелового крана «Пионер» КПМКраны данного типа имеют грузоподъёмность не более одной тонны. Вместе с этим эксплуатационные затраты данного агрегата сведены к минимуму. Модель является довольно компактной. Кран легко собирается и управляется. Минимальным весом контргруза является 750 килограмм.Кран «Пионер» эффективно эксплуатируется в случае температурного режима – 40/+40 градусов. Благодаря этому агрегат можно использовать в районе открытых производственных площадок на протяжении всего года. При этом влажность воздуха должна быть не более восьмидесяти процентов. Скорость ветра должна составлять не больше 12 метров за секунду.Основные характеристики крана «Пионер» КПМУстановленный на земле при нулевой отметке данный агрегат способен поднимать груз:

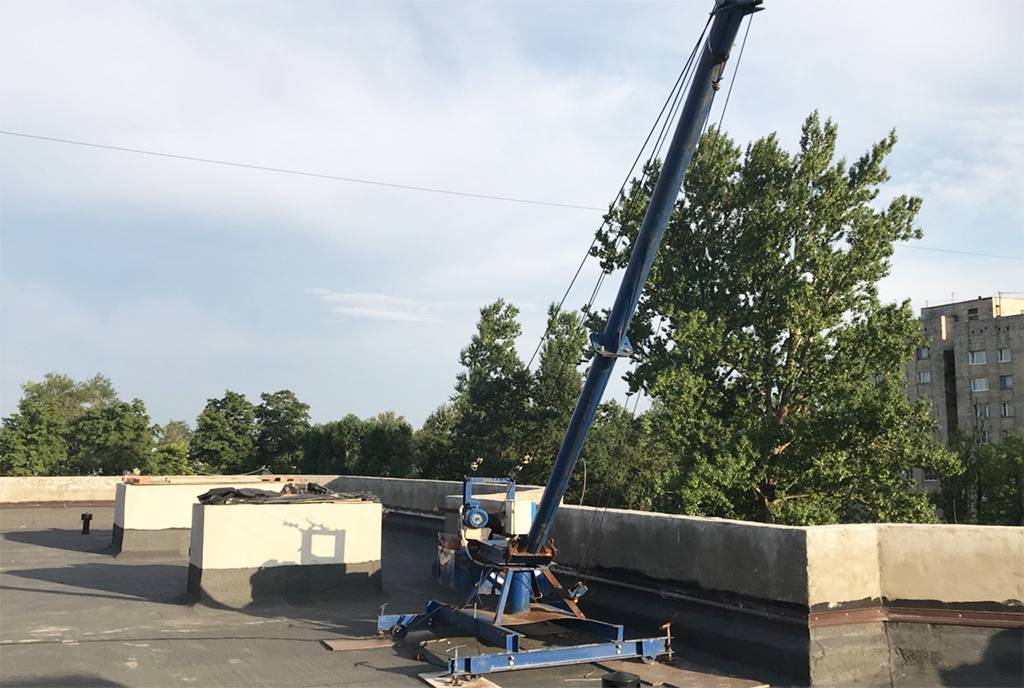

Как правило, кран устанавливается на крыше строящихся либо построенных зданий для осуществления кровельных работ касающихся подъёма, а также опускания материалов. Агрегаты, имеющие грузоподъемность 500 и 750 килограмм снабжаются механическим поворотом в 380 градусов. Агрегаты, имеющие грузоподъемность 1000 килограмм снабжаются электрическим приводом, благодаря которому управление поворотной частью крана производится оперативно и легко.Кран «Пионер» c грузоподъёмностью 500 килограмм производится в двух вариантах:
Кран «Пионер» с грузоподъёмностью 1000 килограмм производится в двух вариантах:

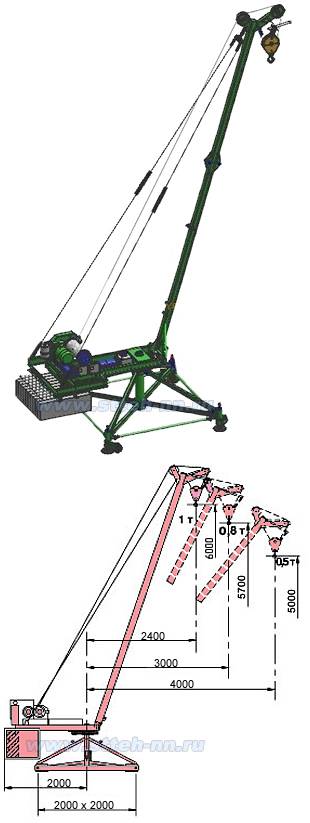

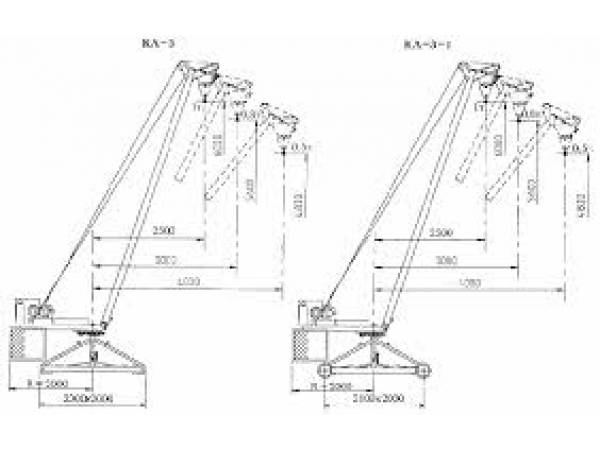

Модель с грузоподъёмностью в одну тонну обладает тремя положениями вылета стрелы:
С увеличением вылета стрелы грузоподъемность становится меньше. С земли подъёмная высота составляет шесть метров.
|

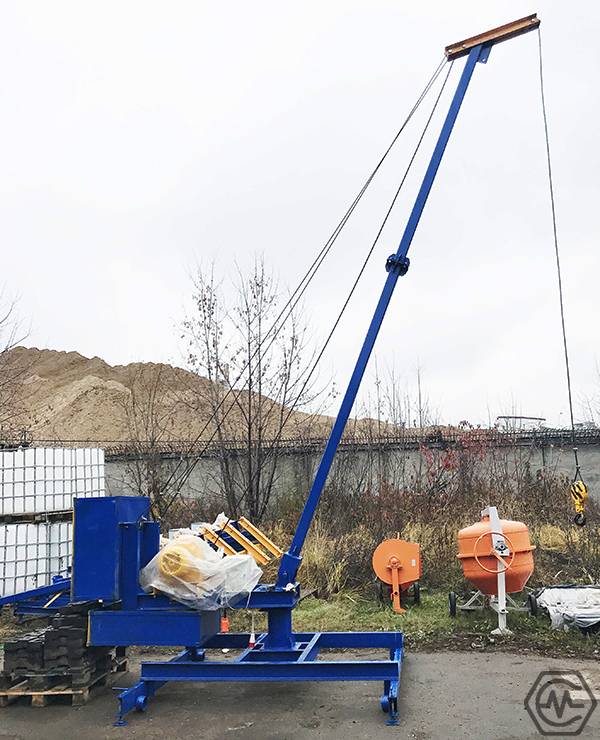

Стреловой кран «Пионер»
На сегодняшний день компания «GRAS» является одним из крупнейших производителей грузоподъемного оборудования в России.
Стреловой кран «Пионер», аналог крана КЛ-3, стал незаменимым помощником на любой строительной площадке нашей большой страны и пользуется всё большим спросом и популярностью, это обусловлено широким спектром выполняемых им работ и вполне разумной стоимостью данного оборудования.
Данный грузоподъемный механизм позволяет перемещать на строящихся зданиях любые виды грузов: монтажные конструкции, строительный материал и оборудование, а также выполнять грузоподъёмные работы на открытых земляных площадках.
Стреловой кран «Пионер»
На сегодняшний день является одним из крупнейших производителей грузоподъемного оборудования в России.
Стреловой кран «Пионер», аналог крана КЛ-3, стал незаменимым помощником на любой строительной площадке нашей большой страны и пользуется всё большим спросом и популярностью, это обусловлено широким спектром выполняемых им работ и вполне разумной стоимостью данного оборудования.
Данный грузоподъемный механизм позволяет перемещать на строящихся зданиях любые виды грузов: монтажные конструкции, строительный материал и оборудование, а также выполнять грузоподъёмные работы на открытых земляных площадках.
| №пп | Наименование продукции | Г/П, кг | В/П крюка, м | Глубина опускания, м | Вылет стрелы, м | Угол поворота, град | Стоимость, руб. с НДС |
| 1 | «Пионер-500» стационарный, неразборная стрела | 500 | 4,5 | 60 | 2,7 | 360 | 91 000,00 |
| 2 | «Пионер-500» стационарный, разборная стрела | 500 | 4,5 | 60 | 2,7 | 360 | 95 500,00 |
| 3 | «Пионер-500» на колёсах, неразборная стрела | 500 | 4,5 | 60 | 2,7 | 360 | 95 500,00 |
| 4 | «Пионер-500», КС-500 на колёсах, с разборной стрелой | 500 | 4,5 | 60 | 2,7 | 360 | 99 500,00 |
| 5 | Кран КС-500 на колесах, с разборной стрелой, с контргрузами Взять в аренду! | 500 | 4,5 | 60 | 2,5 | 360 | 116 500,00 |
| 6 | Кран КРСП-500 с разборной стрелой, с контргрузами. ПОЛНОСТЬЮ РАЗБОРНЫЙ! Возможно поднятие вручную! В НАЛИЧИИ!!! | 500 | 4,5 | 50 | 2,5 | 360 | 126 500,00 |
| 7 | «Пионер-750» стационарный, неразборная стрела | 750 | 4,5 | 60 | 2,7 | 360 | 127 500,00 |
| 8 | «Пионер-1000» стационарный, неразборная стрела | 1000 | 6 | 60 | 3 | 360 | 158 000,00 |
| 9 | «Пионер-1000» стационарный, с разборной стрелой | 1000 | 6 | 60 | 3 | 360 | 165 500,00 |
| 10 | «Пионер-1000» на колесах, с неразбоной стрелой | 1000 | 6 | 60 | 3 | 360 | 165 500,00 |
| 11 | «Пионер-1000» на колесах, с разборной стрелой | 1000 | 6 | 60 | 3 | 360 | 175 500,00 |
| 12 | «Пионер-1000» на колесах, с разборной стрелой, с контргрузами | 1000 | 6 | 60 | 3 | 360 | 191 000,00 |
| 13 | Кран КЛ-3 на колёсах, с разборной стрелой (регулируемый вылет стрелы), эл.поворот платформы | 1000750500 | 6 | 60 | 2,434,0 | 360 | 205 000,00 |
| 14 | Кран КЛ-3 на колёсах, с разборной стрелой(регулируемый вылет стрелы), эл.поворот платформы, с контргрузами В НАЛИЧИИ!!! | 1000750500 | 6 | 60 | 2,434,0 | 360 | 218 500,00 |
| 15 | Кран «Пионер-2000» на колесах, с разборной стрелой, электрический поворот платформы. В НАЛИЧИИ!!! | 200017001500 | 4,34,54,65 | 100 | 4,14,44,6 | 360 | 405 000,00 |
Пересмотрев многие конструкции стреловых кранов типа «Пионер» (КЛ-3) мы конструктивно поменяли все механизмы крана, уйдя от советских систем конструирования, где закладывались безумные массы конструкций, оставив два принципа – надежность и безопасность эксплуатирования. Все получилось, кран стал востребован многими отраслями промышленности.
Как сделать гидравлический кран гусь своими руками
Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно собрать гаражный гидравлический кран гусь, рассмотрим чертежи, пошаговые фото сборки, а так же видео испытания самодельного крана для демонтажа двигателя. Каждый автомобилист за свою практику эксплуатирования автомобиля наверняка сталкивался с поломками двигателя, а не редко и с его заменой или капитальным ремонтом, но чтоб извлечь ДВС с посадочного места потребуется надежная лебедка или кран. Покупка специального оборудования обойдется как минимум 10 К, а устанавливать лебедку на потолок гаража не у всех есть такая возможность, потому как гаражные перекрытия довольно слабые.
Сделать кран типа «гусь» с системой гидравлического поднятия стрелы вполне можно и самостоятельно, для чего понадобится 7 метров профиля 80х80 мм и 3 мм толщина стенки. Пара труб 89 по 700 мм и 76-900 мм. Домкрат пятитонник 5т, пластины толщиной 8 мм 4 шт. Автор в данном случае купил только колеса 2 шт обычных, 2 шт поворотных, 1 м шпильки М-14 В ходе испытаний самодельный кран спокойно поднимает 250-300 кг, так же перевозились бетонные бордюры общим весом 500 кг, все отлично.
Устройство и принцип действия самодельного гидравлического крана «Гусь» по сути довольно простое, да и само название говорит само за себя) Состоит из опоры (разборная) с колесиками для передвижению по гаражу и подкату под автомобиль, вертикальной стойки с домкратом и непосредственно самой выдвижной стрелы с цепью и крюком.
Высота подъема короткой стрелы в нижней точке 90 см в верхней точке. Длинная стрела, низ 80 см, а в верхней 1800 мм и с выкрученным штоком домкрата низ 1400 мм и верх 2250 мм.
И так, давайте рассмотрим, что конкретно понадобится для сборки гаражного крана?
Материалы
- проф труба 80х80 длинной 7 м
- труба 89 мм по 700 мм 2 шт
- труба 76 длинна 900 мм
- колеса 6 шт, 2 поворотные, 2 обычных и 2 с тормозом
- металлические пластины 8 мм 4 шт
- домкрат 5 т
- цепь и крюк, шпилька М-14 длинна 1000 мм
Инструменты
- сварочный инвертор
- УШМ(болгарка)
- дрель
- набор гаечных ключей
Пошаговая инструкция по сборке гидравлического крана гусь своими руками.
Для начала следует ознакомиться с чертежами и схемами, а потом переходим к сборке.
Сначала изготавливается стыковая часть часть опоры, она же будет разборной.
Приваривается вертикальная стойка с распоркой в нижней опорной плоскости.
Установка и крепление домкрата.
Эксперимент в гараже, подъем скутера)
Вес мопеда 120 кг
Вот такой кран вполне можно сделать своими руками с минимальными затратами. Просто, бюджетно и компактно, потому как кран разборный.
Так же автор снял небольшое видео испытаний.
Источник
Пионер-1000
Этот вариант исполнения стрелового крана — усовершенствованная спецтехника, имеющая несколько функций. Грузоподъемность ее — 1 т. В ней все механизмы функционируют на электрической тяге, поэтому управление установкой более легкое. Стрела для оборудования выпускается в нескольких вариантах исполнения: 2,5, 3 и 4 м.
Одновременно с увеличением ее длины снижаются некоторые технические параметры:
- Когда вылет стрелы 2,5 м, она способна поднимать грузы лишь на высоту 6,2 м при заявленной в паспорте грузоподъемности.
- Если установлена трехметровая стрела, установка может поднять на 6 м груз в 0,8 т.
- При четырехметровом вылете вес груза не может превышать 0,5 т, а высота его перемещения — 5,3 м.
- Для наземной установки максимальный подъем груза возможен на уровень в 6 м.
Поднимаемый вес фиксируется к стреле стяжками. Такие консольные краны выпускаются в виде переставных устройств либо они передвигаются самостоятельно на колесах. К поворотной платформе подъемника, смонтированного стационарно, крепятся специальные упоры. Они регулируют у оборудования угол его наклона, благодаря чему происходит предотвращение возможности запрокидывания крана.
Для передвижной конструкции изготовитель рекомендует сооружать рельсы, чтобы по ним выполнять перемещение агрегата. Рабочая скорость с грузом способна достигать значения 11,8 м/мин.
Если сравнивать такую модель с наиболее простой, где контргрузы на раму навешивают, здесь их 15 (каждый имеет массу в 48 кг), и они помещены внутрь специально оборудованного на платформе бокса.
Плюсы и минусы
Кран отличается высокой мобильностью, производительностью и грузоподъемностью.
Главные его качества:
- быстрая транспортировка к месту эксплуатации;
- доступная сборка;
- возможность установки в любом месте — на крыше, земле, перекрытиях строящихся объектов и в котлованах.
Смотрите » Обзор модификаций автомобильного крана КС-45717 на базе разных шасси
Перед процессом приямки не изготавливают, анкерами не пользуются.
Подъемник Пионер имеет малый расход энергии, обладает низкой стоимостью, в Ростехнадзоре не регистрируется. К эксплуатации допускаются лица без специальной квалификации. Расходы на техническое обслуживание минимальны.
Недостатками модулей являются:
- груз, который подвешивается к крану, не всегда создает безопасные условия для работы;
- максимальный вес, который поднимает кран, составляет от 500 до 1000 кг в зависимости от исполнения.

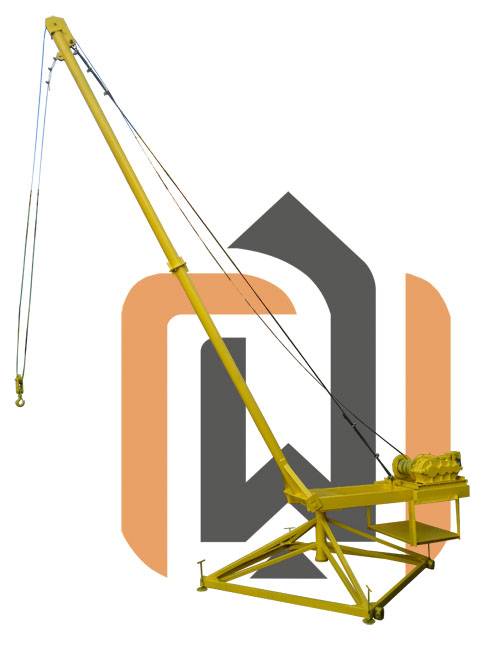

Стреловой кран Пионер
Кран стреловой Пионер
предназначен для подъема различных грузов массой до 500 кг при строительстве и ремонте зданий и сооружений. Самыми популярными и распространенными являются краны Пионер, так как они имеют высокую степень производительности и грузоподъемности, более того, они отличаются особой надежностью.
Краны Пионер станут Вашими незаменимыми помощниками, если Вы планируете заняться строительством здания, в особенности, здания с малым числом этажей. предлагает Вашему вниманию широкий выбор кранов Пионер, грузоподъемность которых варьируется от 500 до 1000 кг. Мы предлагаем аренду крана Пионер.
Краны пионер переставные используются для перемещения и подъема грузов при строительстве жилых домов, магазинов, развлекательных комплексов, при проведении работ по ремонту или отделке. Краны пионер переставные могут быть установлены как на землю, так и на перекрытия зданий.
Особенности крана стрелового Пионер:
— допустимая скорость ветра: при работе — 14 м/с, для нерабочего состояния — 33 м/с (эксплуатация в I-V ветровых районах по ГОСТ 1451-77) — климатическое исполнение «У» категории I по ГОСТ 15150-69 (при температуре окружающего воздуха от -40°С до +40°С). — поставляется без противовесов.
Устройство и принцип работы крана
Стреловой кран строительный КСП-1000 состоит из следующих основных узлов и деталей: рамы, лебедки, опор, стрелы, колонны, стяжек, крюковой подвески. Для обеспечения устойчивости крана на задней части рамы поворотной снизу установлены два швеллера на которые навешиваются десять контргрузов. Сбегающий конец каната от лебедки проходит через блоки стрелы и блок крюковой подвески и крепится при двукратной запасовке к оси, а при однократной запасовке – к грузовой петле, заправленной через блок крюковой.
Основанием крана служит опорная платформа. В центральной части опорной платформы смонтирована колонна в которой на подшипниках качения установлен шкворень. На верхний конец шкворня устанавливается рама поворотная. Рама поворотная сварена из стальных швеллеров и листовой стали. На поворотной раме установлена грузовая лебедка и механизм поворота. Поворотная рама и стрела соединяются между собой шарнирно при помощи оси. Строительный кран Мастер-3 имеет три фиксируемых вылета стрелы. Фиксация стрелы осуществляется при помощи стяжек, которые одним концом крепятся к стреле, а другим к соответствующим проушинам, приваренным к раме.
Мотор-редуктор механизма поворота служит для вращения поворотной части крана. Грузовая лебедка служит для подъема (опускания) груза и используется при монтаже и демонтаже крана, а также при изменении вылета стрелы.
Стрела крана состоит из двух частей, корневой и концевой, которые соединены между собой двумя болтами. Каждая из частей стрелы представляет собой трубчатую конструкцию. На боковой поверхности трубы имеются кольца к которым крепится кабель, идущий к конечному выключателю. Корневая часть стрелы состоит из основания, проушин, стержневой части и пристыковочных пластин. Концевая часть стрелы состоит из пристыковочных пластин, стержневой части и кронштейнов. На кронштейнах концевой части стрелы установлены блоки грузового каната.
Подробно об устройстве и принципе работы крана см. в паспорте на изделие (паспорт совмещен с руководством по эксплуатации).
