Технические характеристики
Основные величины, определяющие возможности работы перепускных устройств в системе:
- Диаметр прохода. Внутреннее сечение прохода носителя через вентиль. Может отличаться от диаметра основного контура системы.
- Пропускная способность. Характеризует объем рабочей среды, способных пройти через клапан в единицу времени при номинальном давлении в 1 атм. Измеряется в куб.м/час.
- Предельное давление. Максимальное значение избыточного напора, на которое рассчитана работа устройства. Превышение в системе этого параметра приводит к смещению штока вентиля и началу перепуска носителя. Определяется при температуре носителя в 20 °С.
- Диапазон настройки. Границы возможностей регулировки избыточного давления, при котором начинается открывание клапана. Единица измерения – бар.
Простые способы продления эксплуатации прибора
Ни один владелец водонагревателя не желает остаться без горячей воды, например, придя домой с работы. А случаются такие поломки, по закону подлости, в самый неподходящий момент. Но применив некоторые знания на практике, можно минимизировать вероятность возникновения неисправности.
- Бак бытового водонагревателя критично воспринимает повышенное давление в системе, и причиной возникновения трещины может стать превышение трёх атмосфер. Для предотвращения подобного следует установить специальный настраиваемый редуктор с манометром. Установив номинальное давление на отметке 2 атмосферы, можно существенно продлить эксплуатационный срок корпуса прибора.
Бытовой редуктор с манометром
- Главный вредитель внутренних поверхностей водонагревателя – это накипь. Полностью избавиться от неё невозможно, так как качество воды из централизованного водопровода оставляет желать лучшего. Поэтому не менее чем один раз в полгода необходимо производить чистку прибора, не забывая про нагревательный элемент.
- Одновременно с чисткой бака следует проверять состояние магниевого стержня. Данный элемент является основной степенью защиты от коррозии. При уменьшении его длины до минимальной отметки, магниевый стержень необходимо заменить на новый.
- Не стоит выставлять температуру нагрева жидкости выше отметки 50 градусов. Повышенные температуры негативно влияют на состояние корпуса, а также сварных швов.
- Чтобы снизить воздействие накипи на корпус прибора и нагревательный элемент, на трубку подачи жидкости можно установить фильтр. Выбирать дорогую модель необязательно, следует только вовремя производить его замену.
Фильтр для водонагревателя
Вышеописанные способы не требуют приложения сил или траты больших средств, но помогут защитить водонагреватель от многих поломок и неисправностей.
Особенности и назначение
Как мы уже говорили выше, с давлением шутки плохи. Давление может быть разным, оно различается в зависимости от конкретной рабочей среды.
Давление в трубопроводах называют водным. Серьезный перепад давления воды провоцируют с помощью резкого перекрытия задвижек, включения или выключения насосов и т.д.
В итоге образуется зона, где давление находится не на среднестатистическом уровне. Появляется эффект гидроудара, когда опасная зона перемещается, повреждая все конструкции на своем пути.
Нельзя сказать, что перепады давления воды – серьезная и крайне опасная проблема. Они случаются время от времени, это нормально.
Однако если в трубе не стоит предклапан или стандартный клапан сброса избыточного давления, тогда каждый последующий гидроудар приведет к все большему износу конструкций, а затем и полному их выходу из строя.
Проблемы с давлением есть и в водонагревателях. Там свою роль играет баланс теплой и холодной воды внутри бака. На водонагревателях ставить предохранительный клапан избыточного давления просто необходимо, так как в противном случае вас ждут жуткие последствия. О них расскажем чуть позже.
Не будем забывать и про давление воздуха. Оно тоже играет роль. Минимальное воздействие давление воздуха оказывает на вентиляцию и отвод продуктов горения.
К примеру, при возгорании внутри помещения давление резко меняется, и если сбросной клапан в системе пожарной вентиляции не стоит, тогда дым не удастся удалить из помещения заранее предусмотренным путем. Давление в вентиляции просто не пустит его внутрь и обнулит тягу.
А есть ведь и более опасные ситуации. Взрывы, химические загрязнения, различного рода техногенные и даже военные катастрофы, все это приводит к критичным перепадам, нивелировать которые способен только клапан избыточного давления.

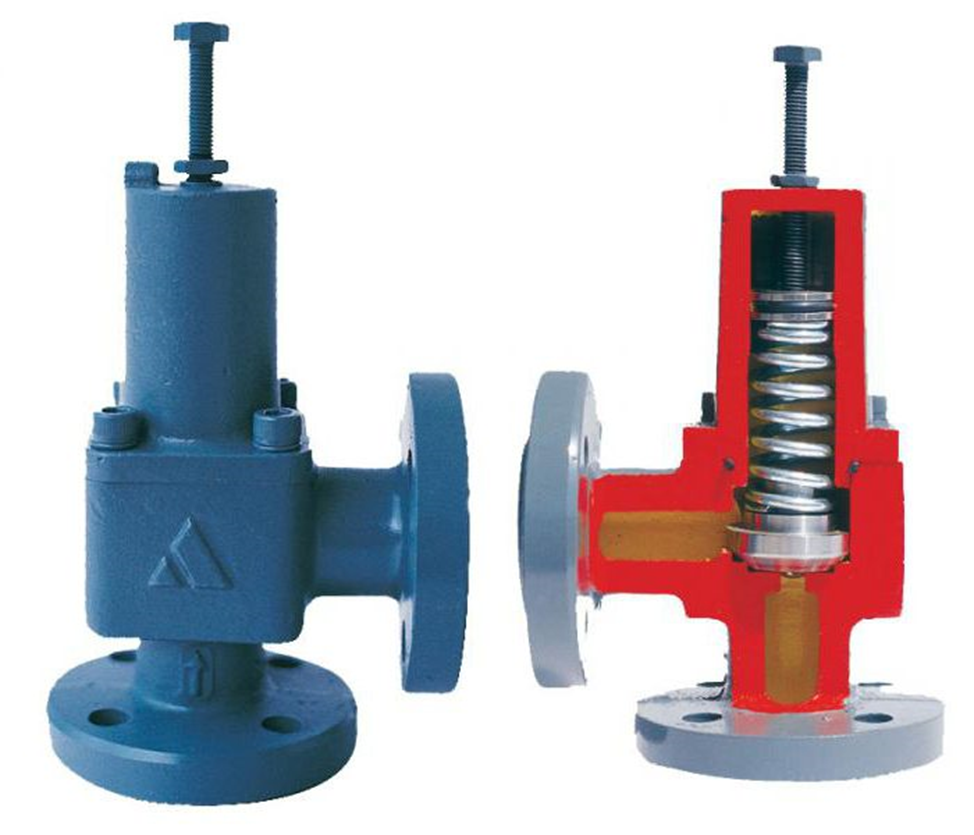

Составляющие и схема клапана
Предохранительный клапан сброса давления выполнен в самых различных вариациях. Как мы уже говорили, есть клапаны для сброса давления воздуха, воды. Есть и конкретные модели, созданные для использования на том или ином оборудовании.
Клапан сброса давления для бойлера
Однако общая конструкция у них всегда одна. Ее мы сейчас и опишем. Для понимания принципа работы клапана этого будет достаточно.
Итак, стандартный предклапан состоит из следующих частей:
- Корпуса.
- Тарели.
- Рычага тарели.
- Предохранительного рычага.
- Ручки настройки.
- Пружин.
- Дополнительных элементов.
Корпус у него литой, чаще всего из нержавеющей стали. На водопроводных изделиях используют корпуса из латуни или бронзы. Они лучше реагируют на воду, намного долговечнее и качественнее.
Если стальной предклапан при постоянном контакте с водой рано или поздно проржавеет, то латунный сможет стоять без преувеличения много десятков лет, а то и сотен, если его эксплуатировать должны образом.
Тарель – основной запорный элемент, что блокирует поток воздуха или воды. Для воздушных клапанов применяются именно тарели, в моделях для применения в водопроводах встречаются и шаровые запорные образцы.
Рычаг тарели управляет этим элементом. Его чувствительность настраивается с помощью еще одной ручки. Сама настройка в простейших образцах осуществляется за счет манипулирования механикой, а если быть точнее, то специальной пружиной.
Промышленные предклапаны для регулировки давления
Она реагирует на определенный уровень давления и срабатывает, перекрывая клапан. Степень натяжения прямо пропорциональна его уровню, которое активирует предклапан.
Предохранительный рычаг есть не во всех образцах, он выполняет защитные функции, если основной способ блокирования не сработал, либо вышел из строя.
Что же до дополнительных элементов, то тут речь идет об различного рода кнопках для управления, циферблатах, счетчиках и т.д. Все зависит от конкретной модели.
Клапан избыточного давления для водонагревателей вообще не оборудован какими-либо измерительными приборами (по крайней мере, бюджетные модели этой надстройкой обделены).
А вот предклапан для сброса давления воздуха в обязательном порядке снабжается барометром, причем действует тот постоянно, фиксируя уровень давления на рабочей стороне.

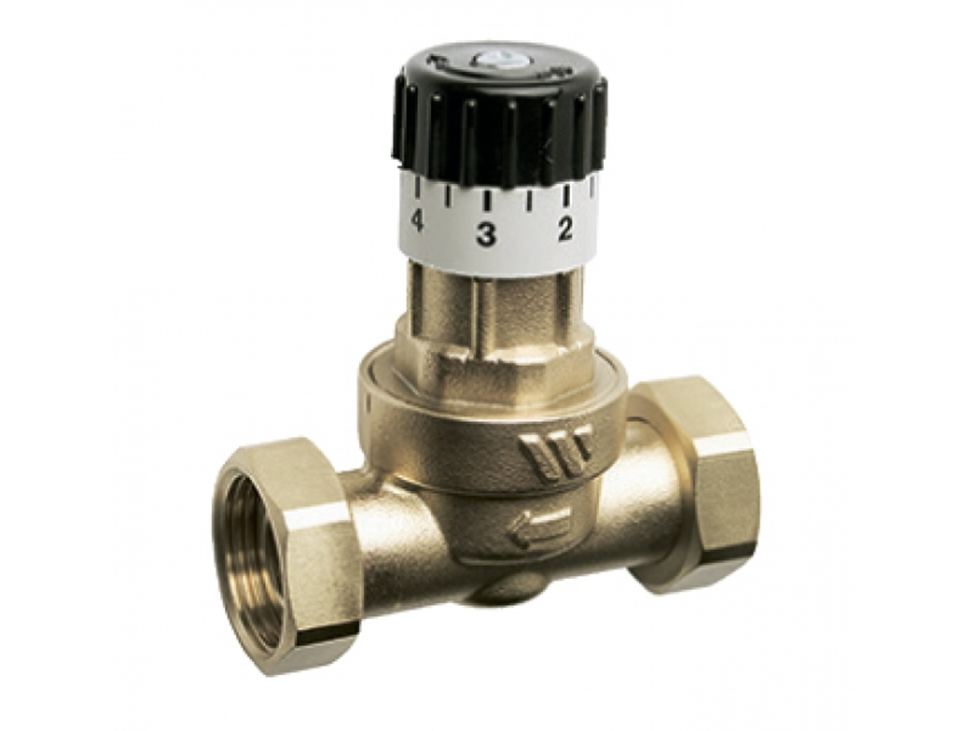

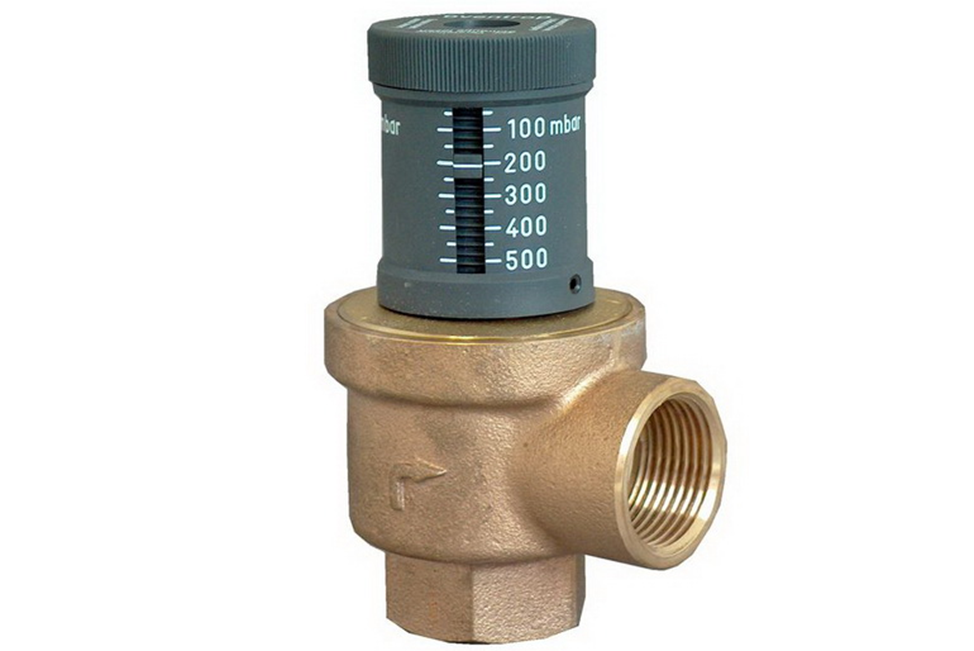

Разновидности перепускных клапанов
При схожести принципа действия и рабочих характеристик устройства имеют дополнительные различия.
Способ присоединения
На магистралях малого диаметра (до 150 мм) входные и выходные патрубки обычно выполняются под резьбовое соединение. Варианты – внешняя или внутренняя резьба патрубка. На трубопроводах большого сечения используется подключение методом сварки или с применением фланцевых соединений.
Направление потока
Вентиль, устанавливаемый в основном потоке, обычно имеет угловую форму для подключения отводящего контура. Клапана, включаемые в байпасную магистраль, могут быть и прямоточными.
Активный элемент
Обычно перекрытие выходного отверстия осуществляется затвором или заслонкой. Но в некоторых конструкциях запорным элементом является диафрагма, соединенная со штоком. Применение диафрагменных вариантов рекомендуется в магистралях с рабочей средой, содержащей помимо жидкости или газа твердые частицы.
Механизм действия
Различие в способе воздействия на запорный элемент обусловило появление двух типов вентилей.
- Прямого действия. Простое механическое устройство, в котором теплоноситель непосредственно воздействует на активный элемент клапана. Недорогие и сравнительно простые в обслуживании.
- С элементами непрямого воздействия. Фактически состоит из двух вентилей. Клапан малого диаметра работает как датчик давления и при срабатывании управляет штоком главного затвора, который и открывает слив в обводной канал. Характеризуются более точной настройкой порога срабатывания.

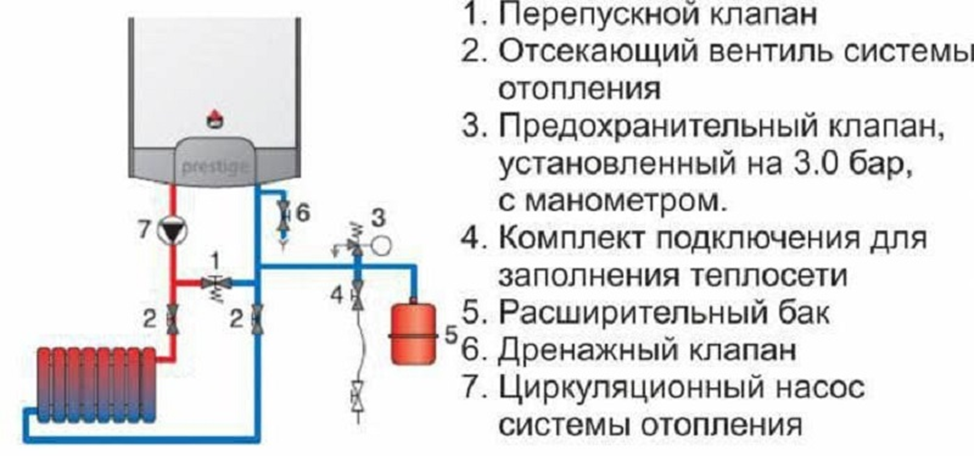

Особенности монтажа
Конкретное место установки перепускного устройства зависит от схемы и типа трубопровода. Клапан может встраиваться в дополнительный отводной контур. Для отопительных систем замкнутого цикла сброс излишнего давления проводится в трубопровод обратного направления. Допускается также его применение в качестве предохранительного вентиля, с настройкой на аварийное давление и со выводом жидкости в канализацию.
В схеме одноконтурной отопительной магистрали перепускной клапан устанавливается в байпасный отвод после нагнетательного насоса.
Для большей сохранности и безопасности всего отопительного контура желательно помимо перепускного устройства установить и дополнительные:
- обратный клапан для предотвращения обратного направления потока,
- воздухоотводной вентиль для стравливания воздушных пробок,
- сливной кран для полного сброса носителя из системы,
- для систем малого диаметра коттеджного типа – сетчатые фильтры.
В многоконтурных системах перепускные клапана устанавливаются в каждом контуре.
Разновидности групп безопасности и принцип выбора подходящей модели
Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.
Рычажные модели
Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:
- горизонтально расположенный рычаг устанавливают вертикально;
- прямое соединение со штоком приводит в действие пружинный механизм;
- пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.
Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.
Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.
Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.
Модели без рычага
Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.
Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.
Узлы безопасности для больших водонагревателей
На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.
Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом
Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.
Модели оригинального исполнения
Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.
Различие по маркировке корпуса
Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.
На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.
Другие типы клапанов
Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.
Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.
1 Процесс работы аварийного устройства
Многим пользователям закрытых систем отопления известен только один вариант предохранительной арматуры — пружинный клапан сброса давления воды, оснащённый фиксированной настройкой. Эти устройства применяются для установки на разных котлах, так как принадлежат к группе безопасного пользования отоплением вместе с манометрами и воздухоотводчиками.
Агрегаты, которые работают при помощи электроэнергии и газа дополняются предохранительными составляющими прямо с завода. Они находятся внутри корпуса и визуально не обнаруживаются. Следует разобраться в работе аварийного клапана сброса давления:
- 1. При обычных условиях мембрана, которая крепится к штоку и поддерживается пружиной, плотно находится в седле, тщательно перекрывая отверстие.
- 2. Перегревание теплоносителя приводит к увеличению его объёма и созданию в системе избыточного давления, которое частично компенсируется при помощи расширительного бака.
- 3. Когда давление воды поднимается до момента срабатывания клапана (при 3 барах), под его действием пружина сжимается и этим даёт возможность мембране открыть проход. Автоматическое сбрасывание воды происходит до возвращения пружины и мембраны в своё обычное положение.
- 4. Если возникает аварийная ситуация, владелец дома может самостоятельно сбросить избыточное давление. Для этого нужно повернуть рукоятку, находящуюся в верхней части изделия.
Не следует прочно соединять патрубок сбросного изделия с канализационной системой. По влажным местам определяется срабатывание клапана, если возникли проблемы в контуре (прекращение функционирования расширительного бака или циркуляционного насоса). Такая ситуация возможна при отключении электроэнергии. Бывает, что устройство даёт течь из-за засора между седлом и тарелкой.
Запчасти для ремонта сбросного клапана
- Корпус сбросного клапана II #12943
- Игла сбросного клапана II #12942
- Уплотнение ВД сбросного клапана #11321
- Кольцо сбросного клапана #11323
- Золотник сбросного клапана #11324
- Седло #11141
- Опорное уплотнение с резьбой #12945
- Выходной переходник #12944
- Устройство снижения расхода #11743
- Кожух корпуса сбросного клапана #11779
- Поршень сбросного клапана #11778
- Уплотнительное кольцо #11680-114
- Гидравлический переходник Male-Female #11796
- Уплотнительное кольцо SAE #12880-912
- Смазка для уплотнительных колец #13969
- Высоковакуумная смазка #11447
- Голубая смазка #11111
- Изопропиловый спирт
Предохранительный клапан
Название прибора говорит само за себя. Основная его функция — это сброс непредвиденных нагрузок, которые могут возникнуть при тех или других обстоятельствах. Плюс дополнительно регулировка потока теплоносителя.
Кстати, устанавливать его можно на любом участке трубопровода
При этом важно не место, а удобство обслуживания, если такая необходимость вдруг возникнет
Виды предохранительных клапанов
- Самый простой вариант — это муфтовые предохранители из латуни. Конструкция их проста — с двух сторон нарезана резьба, а клапан представляет собой подпружиненный шток с прокладкой из EPDM. Это прямоточная модель, клапан которой открывается под давлением потока теплоносителя. Обратное давление перекрывает магистраль. Это один из самых дешевых приборов, но служит он очень долго, что проверено временем.
- Есть еще один латунный вариант, но с более сложной конструкцией, где трубы подключаются в перпендикулярных плоскостях. Здесь используется шток и пружина из нержавеющей стали. Устанавливают его непосредственно после циркуляционного насоса. Принцип действия такого устройства достаточно прост. Давление теплоносителя сдавливает пружину, которая начинает давить на шток. Тот открывает канал, через который теплоноситель выдавливается наружу из системы, спасая ее от разрывов труб и других элементов. Кстати, максимальная температура, которую может выдерживать клапан, составляет 120С.
- Существует большое количество разновидностей обратных клапанов, которые также входят в группу предохранительных. Их основная функция — не дать осуществиться противотоку теплоносителя, если в системе вдруг падает давление.
Есть несколько основных видов — дисковые, шаровые, флажковые и прочие. Но все они делятся на подпружиненные и беспружинные. С первыми все понятно — там основной упор делается на силу противодействия пружины. Второй вид — это когда возврат запорного элемента происходит под действием собственной массы.
Трехходовые клапаны. Этот вид запорной арматуры устанавливается в отопительные системы, где предусмотрены низкотемпературные контуры. К примеру, когда в схеме есть конденсационный котел. В настоящее время производители выпускают такой вид клапанов с ручным переключением или с электрическим. Во втором случае необходимо подключать прибор к сети переменного тока напряжением 220 вольт.
Трехходовые клапаны
Давайте подробнее остановимся на трехходовых клапанах, потому что потребители редко с ними сталкиваются, и многим они просто неизвестны. В их конструкции три отверстия — два выходных и одно входное. Поток теплоносителя регулируется заслонкой, которая может быть в виде штока или шара. Вращательное движение перераспределяет поток движущейся жидкости.
Мы уже упоминали о конденсационных котлах, но трехходовые клапаны используются не только в этих системах. Очень часто их применяют, когда от одного нагревательного котла работают разные системы отопления. К примеру, «теплые полы» и обычные радиаторы. Понятно, что для теплого пола не нужно нагревать теплоноситель до очень высокой температуры. Но что делать, если котел один, и греет он горячую воду до стандартной для всей системы температуры?
В этом случае трехходовой клапан выполняет сразу несколько функций:
- Во-первых, он разделяет участки.
- Во-вторых, разграничивает плотность потока по ветвям.
- В-третьих, с его помощью происходит смешивание теплоносителя из магистрали подачи и обратки, до того как последний будет подан в систему отопления «теплый пол». То есть в половое отопление вода будет поступать с более низкой температурой, чем на радиаторы.
Несколько рекомендаций. Берите модель с сервоприводом. Это избавит вас от необходимости постоянного контроля над температурой теплоносителя. Подобное устройство является автоматическим и работает от датчика, вмонтированного в низкотемпературный контур. Изменение температуры влечет за собой срабатывание запорного устройства, которое открывает или закрывает подачу воды из обратной магистрали. Так что все просто.
И последнее. Сервопривод может входить в комплектацию клапана или продаваться в качестве отдельного элемента. А сами клапаны изготавливают из стали, чугуна или латуни. Последние используются в системах отопления жилых помещений.
Правила и стандарты
Применение предохранительной арматуры регулируется национальными и отраслевыми стандартами, правилами эксплуатации и техническими указаниями.
Для сосудов, работающих под давление, применяют следующие регламентирующие документы:
- (ПБ 03-576-03). Правила безопасности для сосудов и установок давления.
- «Boiler & Pressure Vessel Code» Американский стандарт.
- ГОСТ 24570-81 Национальный стандарт по предохранительным клапанам.
Системы, защищаемые аварийной арматурой, в случае их нештатной работы или аварии, представляют собой значительную угрозу производственной и общественной безопасности. Поэтому их проектирование, комплектация, монтаж, эксплуатация курируются уполномоченными органами, следящими за соблюдением требований правил и стандартов на всех этапах жизненного цикла оборудования. В РФ это поручено Ростехнадзору.
Выбор аварийной арматуры
При проектировании системы водоснабжения, отопления или технологической установки необходимо четко определить предельные значения давления, допустимые для ее компонентов или участков сети. При этом учитываются такие параметры, как:
- производительность бойлера или главного насоса;
- объем и рабочая температура рабочей среды;
- особенности ее циркуляции.
Исходя их этого, определяют тип, сечение, пропускную способность, пороговое значение срабатывания, скорость срабатывания и время возвращения в исходное состояние, а также количество и места монтажа предохранительной арматуры.
В бытовых отопительных системах чаще всего применяются пружинные клапаны. Для жидкостных сред вполне достаточно использовать устройства низкого или среднего подъема. Пропускная способность должна обеспечивать быстрый сброс напора до допустимых величин.
Конструкция корпуса определяется местом сброса излишнего количества рабочей среды. Если она будет сбрасывать непосредственно в окружающую среду- достаточно клапана открытого типа. Если сброс должен происходить в дренаж- потребуется корпус с выходным патрубком соответствующего типа присоединения. Чаще всего используют резьбовой или ниппельное.
Ни в коем случае нельзя приобретать клапан с завышенным относительно расчетного порогом срабатывания. Такое устройство не откроется в нужный момент. Это может привести к повреждению оборудования или даже к полной аварии системы.
Предохранительные клапаны непрямого действия
Характеристика клапана непрямого действия
Предохранительные клапаны обычно устанавливаются в напорную линию параллельно. В случае достижения давления настройки предохранительный клапан открывается и пропуская поток (или часть потока) из напорной линии в сливную.
