Как поменять звездочку на бензопиле?
Для того чтобы владельцу хозяйственной цепной пилы было легче снять звездочку с бензопилы и установить вместо нее новую деталь, ему потребуется:
- поршневой стопор – можно заменить мотком плотного тканевого шнура;
- универсальный ключ, который поставляется в комплекте с бензиновой пилой;
- съемник для демонтажа центробежного сцепления – его нужно подобрать с учетом особенностей штатной муфты бензоинструмента.
Алгоритм работ при демонтаже встроенной направляющей звездочки выглядит следующим образом:

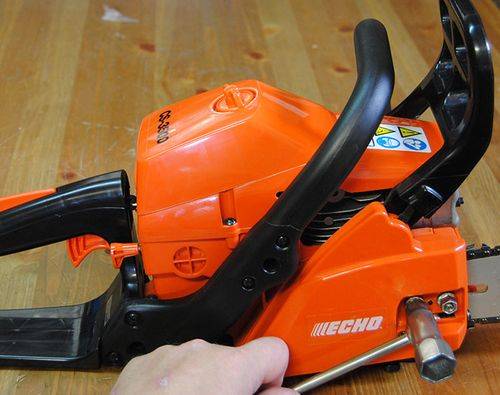

Сперва оператор должен снять используемую режущую гарнитуру бензопилы. Для этого нужно открутить крепежные гайки защитной крышки инструмента, снять саму крышку, а также отвернуть 2 металлических винта, которые фиксируют стальную направляющую;
Далее нужно аккуратно демонтировать верхнюю рабочую часть встроенного воздушного поролонового фильтра;
Затем необходимо вывернуть заводскую свечу зажигания бензоинструмента. На ее место потребуется установить ранее подготовленный стопорный механизм или просунуть в цилиндр моток плотного шнура, способного зафиксировать штатный поршень силового агрегата;
После этого нужно правильно расположить съемник штатной муфты сцепления. Для этого инструмент необходимо установить в разъем используемого универсального ключа и открутить штатную муфту. При этом приспособление потребуется аккуратно поворачивать против хода часовой стрелки;

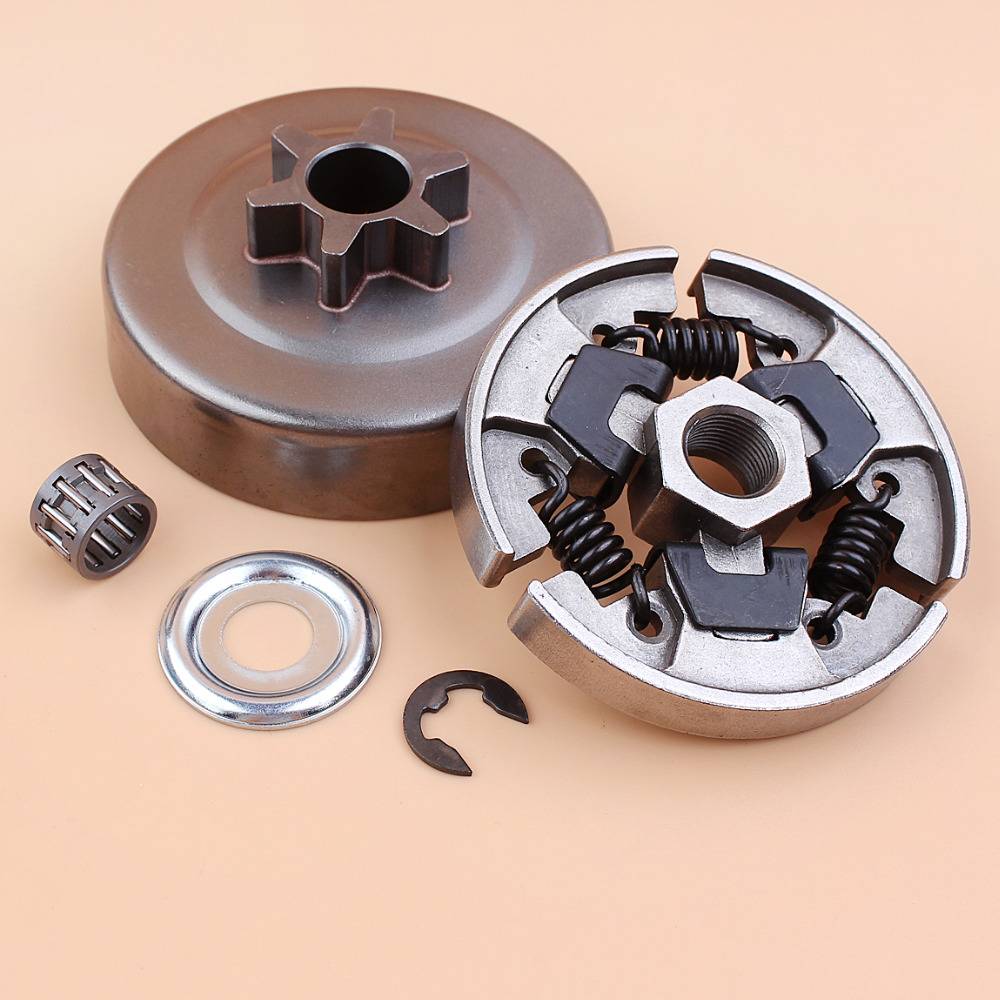

После снятия заводской муфты оператор получит свободный доступ к деталям, расположенным за ней. Это позволит свободно открутить звездочку и проверить ее состояние. В зависимости от комплектации бензопилы, ее заводская муфта может быть оборудована цельной или сборной звездой. В случае со сборной деталью оператору потребуется тщательно осмотреть ее штатный венец и при необходимости заменить его. Цельные детали заводского сцепления меняются полностью;
Затем нужно осмотреть другие детали муфты
Особое внимание необходимо уделить возвратным стальным пружинам. Если они растянулись или деформировались, значит элементы с дефектами потребуется заменить;
На следующем этапе должна быть выполнена замена звездочки на шине бензопилы
Это обеспечит стабильную передачу усилия ДВС от ведущей на ведомую звезду, а также поможет снизить вибрацию направляющей и цепи при распиловке крупных сухих бревен;
Далее нужно тщательно очистить все исправные детали – с их поверхности потребуется удалить смолистые отложения, золу и засохшую смазку;
После замены звездочки и очистки всех внутренних деталей сцепления, механизм можно собирать и устанавливать на бензоинструмент в обратной последовательности.
Чтобы проверить исправность отремонтированный муфты, потребуется распилить несколько сухих бревен. Если цепь разрезает древесину точно по установленному центру, а со стороны самого механизма не доносится никаких посторонних звуков, значит ремонт штатного сцепления был выполнен правильно.
Виды неисправности сцепления и способы их устранения
Здесь перечень возможных поломок не так велик, наиболее часто встречающиеся случаи это:Поврежденная пружина, она может быть растянутой или лопнувшей, в обеих случаях сцепление работать не будет и необходим ремонт. В зависимости от марки бензопилы Вам придется заменить пружину или целиком сцепление. Так, например, на пилах Stihl возможно заменить пружину, а вот на Husqvarna и Echo придется менять полностью сцепление.
Барабан сцепления, на котором находится ведущая звездочка бензопилы. Износ барабана и звездочки также ухудшает работу механизма сцепления, определяется он достаточно просто, выработка внутри барабана и на звездочке видна невооруженным глазом. Ликвидировать неисправность можно путем установки нового барабана сцепления.
Еще один вид поломки — неисправный подшипник внутри барабана сцепления, его износ также является естественным, хотя и не таким частым по сравнению со случаями, описанными выше. На многих моделях бензопил этот подшипник меняется, и нет необходимости при этом менять все сцепление.
Последовательность операций при замене звездочки
В процессе ремонта любого рабочего узла бензопилы можно поменять отбракованную деталь только на аналогичную. Опытные мастера приобретают необходимые запчасти заблаговременно.
Для вскрытия и ремонта бензопилы вам потребуются:
- универсальный гаечный ключ, продающийся вместе с пилой;
- фиксатор поршня, который можно заменить плотным шнуром толщиной 6-8 мм;
- специальный съемник.
В качестве примера может рассматриваться Хускварна 137, японская или китайская бензопила, у которых звездочка находится за муфтой сцепления. Сначала снимается защитная крышка узла сцепления. Для этого придется открутить универсальным ключом две гайки. После этого легко демонтируется направляющая шина и цепь.
Поскольку в процессе нормальной эксплуатации все подвижные детали рабочего органа бензопилы имеют правое вращение, корзина сцепления наворачивается на вал с помощью левой резьбы. Чтобы снять обгонную муфту, надо вращать ее с помощью съемника по часовой стрелке. Но для этого надо сначала зафиксировать коленчатый вал. Выполняется это в следующей последовательности:
- снимается воздушный фильтр;
- вынимается свеча зажигания для обеспечения доступа в цилиндр двигателя;
- вращением вала по часовой стрелке поднимается поршень цилиндра до вертикального положения, после чего его отводят на несколько миллиметров назад;
- внутреннее пространство цилиндра над поршнем заполняется плотным шнуром для аккуратной фиксации поршня, а вместе с ним и коленвала.
После закрепления коленчатого вала, съемник вставляется в отверстия муфты и поворачивается по часовой стрелке до ее полного демонтажа.

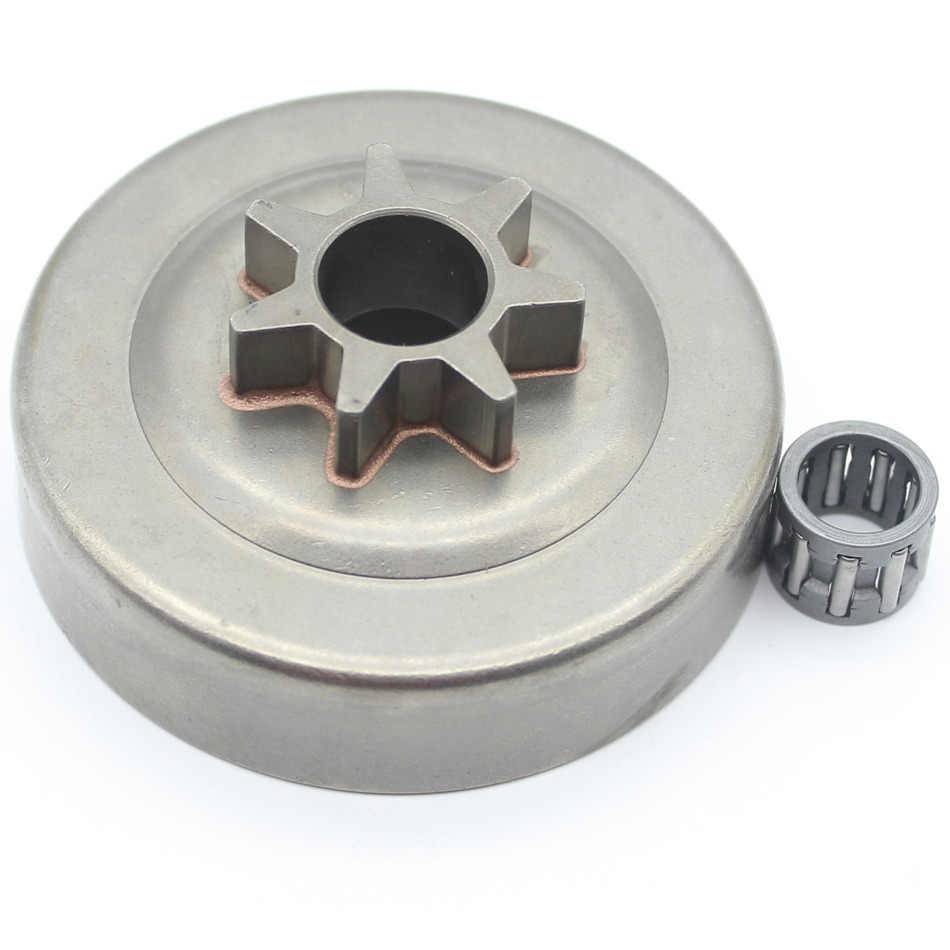

За муфтой обнаружится звездочка и игольчатый подшипник, обеспечивающий плавность вращения. При выявлении недопустимого износа, их следует заменить на новые. Ревизия и ремонт сцепления заключается в осмотре и замене пружин и кулачков.
Установка всех деталей производится в обратном порядке. При этом для установки муфты сцепления также придется зафиксировать поршень, но делать это надо с левым вращением коленчатого вала за несколько миллиметров до верхней точки.
Работа должна выполняться внимательно и аккуратно во избежание поломки механизма или отдельных его деталей. Без наличия хотя бы элементарных знаний о конструкции бензопилы браться за замену звездочки не стоит – лучше поручить эту задачу профессионалам.
Алгоритм замены звездочки
В процессе эксплуатации бензопилы все детали имеют правое вращение. Именно поэтому в муфте фиксации сцепления предусмотрена левая резьба. Она снимается с помощью съемника или отвертки по часовой стрелке.
Последовательность замены ведущей звездочки:
- Снимаем защитную крышку с пильной гарнитуры;
- Демонтируем шину и цепь;
- Снимаем крышку воздушного фильтра и сам фильтр;
- Для того, чтобы обеспечить доступ в цилиндр мотора вывинчиваем свечу;
- Вращая вал, поднимаем цилиндр до верхнего положения, отводим его назад на 5-10 мм;
Фиксируем коленвал с помощью плотного шнура, которым заполняем все внутренне пространство над поршнем;
Специальным съемником, вращая его по часовой стрелке, снимаем муфту сцепления; при отсутствии съемника операцию можно провести монтировочной отверткой и средним молотком.
Легкими постукиваниями за часовой стрелкой сдвигаем муфту, затем откручиваем ее руками
В этом случае, советуем проявлять особую осторожность, дабы не повредить муфту сцепления и не оставить заусениц на металле;
Снимаем ведущую звездочку осматриваем ее, затем инспектируем игольчатый подшипник и сепаратор;
Несколько полезных советов:
- При замене ведущей шестерни всегда проводите смазку игольчатого подшипника;
- Подбирайте шину и цепь с одинаковым шагом. В противном случае звездочка на вашей бензопиле будет развальцовываться и быстро придет в негодность;
- Следите за поведением бензопилы во время распиловки. Если цепь начинает клинить, вести в сторону, пропил становится неровным – проведите осмотр звездочки, очевидно, она износилась и требуется ее замена;
- После работы всегда очищайте бензопилу. Периодически снимайте боковую крышку и удаляйте опилки. Если этого не делать, то мусор будет смешиваться с маслом, попадать на цепь и звездочку.
Конструктивные особенности ведущих звёздочек
Любой производитель в инструкции по эксплуатации указывает шаг зубьев. Учитывая то, что на пильной шине установлена ещё и ведомая звёздочка (предназначенная для создания необходимого натяжения), шаг там и там должен быть одинаковым.
Ведущие звёздочки бензопил могут быть цельными и сборными. В первом случае звёздочка включает в себя ступицу, на которую напрессован зубчатый венец. Именно таким образом устроены детали в бензопилах Чемпион. Снимать при замене следует изделие полностью, поскольку в домашних условиях соблюсти значение натяга, заданного на предприятии-производителе практически невозможно. Да и приобрести венец отдельно – тоже проблема.
В бензопилах от Штиль или Хускварна сменный венец находится непосредственно на валу барабана, а потому его замена никаких сложностей не представляет.
Износ зубьев устанавливается по следующим признакам:
- В местах перехода от зуба к впадине имеются хорошо заметные радиусы.
- Ширина зуба неравномерная по высоте.
- На вершине зуба наблюдаются сколы металла.
- На внутренней поверхности отверстия в ступице имеются многочисленные задиры и риски (следствие плохой смазки).
- На звёздочке заметна канавка от пильной шины (менять необходимо и цепь).
- Цепь в начальный момент пуска заклинивает.
При наличии хотя бы одного из вышеперечисленных факторов ведущая звёздочка подлежит замене.
Перед началом работ (особенно, если бензопила проработала сравнительно немного) стоит проверить крепление пильной шины. Отошёл винт-натяжитель или отвинтились гайки крепления – направитель уже несоосен продольной линии пильного полотна. Он начинает контактировать не с центром, а с периферией зубьев ведущей звёздочки, провоцируя их интенсивный износ. После затяжки указанных элементов проверяют работу бензопилы: если люфт не устраняется, то звёздочку придётся менять.
Немного о правилах эксплуатации узла
Независимо от бренда производителя (Штиль, Хускварна, Партнер, Патриот, Макита ) бензопилы подразделяют на бытовые, полупрофессиональные и профессиональные. Разница, однако, заключается не в качестве сборки или изготовлении компонентов, а в классе выполняемых задач, производительности и длительной мощности привода. Это предопределяет выбор материала ведущей звёздочки для бензопилы, её исполнение и конструкцию пильной цепи.
Работоспособность инструмента будет определяться способом эксплуатации пары «цепь-звёздочка». В большинстве случаев пользователи пользуются одним из двух вариантов:
- Цепь эксплуатируется вплоть до полного износа зубьев, а тогда уже одновременно заменяется как пильное полотно, так и звёздочка;
- Периодическая замена цепей, имеющий разный шаг, и для каждой потребуется своя ведущая звёздочка.
Выбор варианта часто определяется отношением хозяина к своему инструменту. Если всё равно, что пилить (дерево или застрявшие в нём стальные скобы, шурупы и пр.), тогда можно остановиться на первом варианте. Цепь, правда, придётся периодически править, снижая тем самым производительность работы на бензопиле.
Категорически не рекомендуется оставлять старую цепь при новой звёздочке и наоборот. При изношенности пильного полотна вероятность того, что шаг зубьев не совпадёт – практически стопроцентный. Поэтому в начальный момент пуска оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам. В результате либо цепь преждевременно растянется, «подстраиваясь» под звёздочку, либо при ударе лопнет один из зубьев на ведущей звёздочке.
Кроме этого, стоит акцентировать внимание и на работе подшипникового узла вала ведущей звёздочки. При работе пилы в режиме рабочих оборотов вращается только коленчатый вал
Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается. При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи.
Из этого следует, что при замене цепи и ведущей звёздочки для бензопилы неплохо одновременно заменить и подшипник.
Ведущая звездочка для бензопилы – устройство и функции детали
По своей форме и внешнему виду звездочка сцепления бензиновой пилы действительно напоминает звезду. Главная функция этой компактной детали заключается в приеме, сохранении и мгновенной передаче усилия от работающего ДВС на встроенные режущие органы используемого бензоинструмента. Таким образом, ведущая звезда бензопилы поддерживает непрерывную работу пильной гарнитуры и обеспечивает эффективность бензопилы при решении различных задач на участке. Вторая важная функция звезды – это защита двигателя в случае заклинивания или аварийной остановки цепи.
В зависимости от производителя и назначения бензопилы, звезда в устройстве ее муфты сцепления может быть изготовлена из металла или пластика. Второй вариант распространен среди китайских брендов, выпускающих преимущественно дешевые бытовые цепные пилы. Металлические звездочки гораздо надежнее и устанавливаются на брендовую технику для профессиональной эксплуатации.
Виды ведущих звездочек современных бензопил
В зависимости от технологического устройства звездочек, они могут быть:
- цельными – элементы этого типа конструктивно состоят из штатной ступицы, оборудованной стационарным венцом с конкретным количеством зубьев. На заводе-изготовителе обе части звезды запрессовываются друг на друга, поэтому разобрать их нельзя. Цельными звездами комплектуется большинство бензопил марки Champion и садовая техника других брендов из Китая;
- сборными – детали этого типа оборудованы съемным венцом, что позволяет быстро отделить его от ступицы. Это делает ремонт муфты сцепления удобнее и дешевле. Сборными звездочками чаще всего оборудованы бензопилы брендов Stihl и Husqvarna.
Тип конструкции звезды сцепления бензопилы играет важную роль при выборе бензоинструмента. Если пилу будет использовать начинающий садовод, то ему лучше выбирать модель с цельной звездочкой. Если у пользователя уже есть опыт в обслуживании и ремонте бензопилы, то ему больше подойдет инструмент, оборудованный сборной звездочкой.
Когда менять звездочку бензопилы?
Основная проблема ведущих деталей бензопил заключается в постепенном износе их зубцов. При использовании инструмента в нормальном режиме с соблюдением правил эксплуатации и применением качественной смазки, деталь поддается минимальному износу. Однако, если во время работы произойдет удар пильной гарнитуры о гвоздь или камень, то на зубец , который в момент удара отвечал за движение цепи, подействует сильная нагрузка. При несильном ударе зубец может деформироваться, но если удар будет значительным, то это приведет к расколу всего ведущего элемента. Из-за этого цепь при работе может проскальзывать по шине, или вовсе сорваться с нее, нанеся травму оператору.
При правильной эксплуатации пилы поломка подшипника маловероятна. Если для его смазки использовать качественное масло, то этот элемент прослужит гораздо дольше звездочки. Однако, если при осмотре оказалось, что подшипник сломан, то его потребуется быстро заменить, не дожидаясь полного износа ведущей детали.
Как снять ведущую звёздочку с бензопилы?
Как уже было отмечено, звёздочка может иметь раздельный и напрессованный венец. Поэтому последовательность действий будет разной.
Для стационарного расположенного венца последовательно производят:
- Демонтаж кожуха;
- Снятие пильной шины вместе с цепью;
- Разъединение муфты сцепления с двигателем (предварительно следует застопорить поршень);
- Извлечение муфты сцепления вместе с барабаном;
- Съём венца с барабана при помощи обычного рожкового ключа (некоторые производители к комплект ЗиП прилагают ещё и съёмник).
Сборку узла производят в обратной последовательности. Для некоторых моделей перед демонтажом венца придётся снять ещё и воздушный фильтр.
При разборке ведущей звёздочки для бензопилы, которая имеет сменный венец, порядок работ будет практически таким же, но на конечном этапе необходимо заменить только венец.
После окончания работ необходимо проверить эффективность замены. Для этого проверяют натяжение цепи: если при отпущенном тормозе и попытке оттянуть цепь по направлению её перемещения она неподвижна, то крепление «перетянуто», и натяжитель следует слегка отпустить.
Успех работ определяется наличием специального ремонтного комплекта, приобретённого под конкретную марку бензопилы. В противном случае следует точно знать типоразмер пилы и шаг зубьев.
Необходимые инструменты
После того, как мы диагностировали неисправность системы сцепления и ведущей звездочки, необходимо купить запасные части
Здесь важно знание и соответствие параметров бензопилы и цепи. Если вы решили поставить цепь с другим шагом, соответственно и звездочка должна заменяться на новую
Это требование распространяется на все модели, где бы они не производились и к какому бы классу не принадлежали.
Ведущая звездочка зачастую продается в комплекте со сменным подшипником, но ее можно приобрести и в отдельности. Если говорить о цене звездочки и всего ремкомплекта, то здесь нужно учитывать марку бензопилы и ее модель. Для китайской бензопилы ведущая звездочка будет стоить около 5-7 долларов. Цены на ремкомплект бензопил европейских производителей начинаются от 20 долларов.
Перед посещением магазина лучше всего сфотографировать узлы, замену которых вы собираетесь проводить, и показать фото продавцу.
Замена Ведущей Звездочки На Бензопиле Партнер
Как снять и поменять звездочку с бензопилы?
Многих хозяев бензиновых цепных пил после поломки устройства тревожит вопрос о том, как снять звездочку бензопилы.
При проведении подмены звездочки, все работы должны проводиться аккуратненько и с осторожностью. Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания
В конструкции агрегата употребляется один из более обычных одноцилиндровых двухтактных карбюраторных движков, которые работают на бензине. Простота устройства мотора и конструкции бензопилы в целом является залогом неотказной и надежной работы приспособления в томных критериях эксплуатации. Эксплуатация бензопилы не просит от оператора огромного объема познаний и умений. Единственным условием долгого и бесперебойного использования устройства является воплощение постоянного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется часто проводить подмену изнашивающихся узлов. Для уменьшения износа инструмента следует держать под контролем качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки
Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания. В конструкции агрегата употребляется один из более обычных одноцилиндровых двухтактных карбюраторных движков, которые работают на бензине. Простота устройства мотора и конструкции бензопилы в целом является залогом неотказной и надежной работы приспособления в томных критериях эксплуатации. Эксплуатация бензопилы не просит от оператора огромного объема познаний и умений. Единственным условием долгого и бесперебойного использования устройства является воплощение постоянного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется часто проводить подмену изнашивающихся узлов. Для уменьшения износа инструмента следует держать под контролем качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки.
До того как проводить ремонт бензопилы, следует изучить ее конструкцию. Чтоб выполнить подмену 1-го из главных частей конструкции устройства — ведомую звездочку — требуется изучить принцип работы сцепления агрегата.
Конструкция сцепления агрегата
Бензопилы являются агрегатами, которые оснащаются ведущими звездочками, представляющими из себя единый комплекс с корзиной сцепления.
Сцепление срабатывает в автоматическом режиме, зависимо от количества оборотов мотора.
На агрегатах устанавливается сцепление центробежного типа, которое срабатывает в автоматическом режиме, зависимо от количества оборотов мотора.
При работе мотора агрегата на холостых либо малых оборотах, элементы корзины сцепления, имеющие фрикционные накладки, владеют определенным уровнем свободы в круговом направлении. Наличие свободы перемещения приводит к тому, что под действием пружин элементы притягиваются к центру вала вращения и не производят передачи вращательного движения на барабан звездочки. При повышении оборотов мотора аппарата центробежная сила превосходит усилие пружин, что приводит к смещению частей с фрикционными накладками. Эти элементы под действием центробежной силы прижимаются к внутренним стенам барабана. За счет такового контакта происходит передача вращательного движения на барабан и звездочку, которая приводит в движение пильную цепь инструмента. Звездочка бензопилы может размещаться или снаружи инструмента, или под специальной крышкой, которая защищает механизм от повреждения, а оператора устройства от получения травм.
Основное достоинство такового типа сцепления состоит в том, что при появлении заклинивания пильной цепи происходит проскальзывание частей имеющих фрикционные накладки, что защищает бензиновый двигатель от суровых поломок.
Устройство системы сцепления бензопилы
На бензопилах Хускварна, Штиль, Партнер и большинстве моделей других известных брендов устанавливается сцепление центробежного типа. Оно включается автоматически при наборе двигателем определенной частоты вращения.
Корзина сцепления имеет форму диска. В нем есть подвижные фрикционные накладки, способные передвигаться в радиальном направлении. В обычном состоянии они прижимаются встроенными пружинами к центру, не касаясь барабана ведущей звездочки цепной передачи.
При выходе двигателя на нормальный режим с заданным числом оборотов вала, на котором крепится корзина сцепления, возникают центробежные силы, превышающие усилие пружин. Элементы с фрикционными накладками смещаются в стороны, прижимаясь к внутренним поверхностям барабана звездочки, которая начинает вращаться с необходимой частотой. Такая система способна уберечь двигатель от серьезных повреждений в случае заклинивания цепи.
Замена звездочки на бензопиле
Все бытовые, да и профессиональные бензопилы имеют одинаковые конструктивные особенности, а потому и ответ на вопрос, как снять звездочку с бензопилы, практически одинаков для владельцев всех моделей бензопил. Они, конечно, могут отличаться по качеству сборки и комплектующих, по установленным дополнительным опциям и по размещению некоторых узлов. Но, в целом, они состоят из одних и тех же узлов имеют схожие болячки и требуют одинаковых расходников. Это замечание в полной мере относится к пильному аппарату, который состоит из приводного устройства, шины и цепи.
В свою очередь, в приводном устройстве чаще всего из строя выходит ведущая звездочка. Это связано со многими причинами, которые мы рассмотрим ниже
Замена такого важного механизма может показаться кому-то сверхсложной задачей, но на самом деле ремонт можно выполнить дома. Для этого не потребуется ни специальных инструментов, ни больших знаний и умений
Сразу отметим, что технология ремонта пильного аппарата цепной бензопилы и электропилы существенно не отличается.
В бензопилах применяют два вида приводных звездочек: цельные — составляющие с тарелкой сцепления одно целое и разборные — имеющие сменный венчик с шлицевым креплением к тарелке сцепления бензопилы. Звездочки цельные стоят дешевле, в тоже время звездочка разборная в процессе эксплуатации более выгодна, так как позволяет менять только сьемный венчик. Сама тарелка сцепления изнашивается мало.
