Какой блок питания нужен для шуруповерта 18

Какой Ток Потребляет Шуруповерт

Знакомый попросил собрать наружный блок питания для шурупоповёрта. Совместно с шуруповёртом (рис.1) принес трансформатор питания от старенького русского выжигателя-гравёра «Орнамент-1» (рис.5) – поглядеть, нельзя ли его использовать?

Поначалу, естественно, разобрали аккумуляторный отсек, поглядели на «банки» (рис.3 и рис.4). Проверили зарядным устройством на работоспособность каждую «банку» несколькими циклами заряда-разряда – из 10 штук только 1 отменная и 3 в некоторой степени обычные, а другие совершенно «сдохли». Означает, точно придётся делать наружный блок питания.

Чтоб собирать блок питания, важно помнить какой ток потребляет шуруповёрт во время работы. Подключив его к лабораторному источнику, узнаём, что движок начинает крутиться при 3,5 В, а при 5-6 В возникает благопристойная мощность на валу. Если надавить пусковую кнопку при подаче туда 12 В, срабатывает защита у блока питания – означает, ток употребления превосходит 4 А (защита настроена на это дело значение)

Если шуруповёрт запустить на низком напряжении, и потом его повысить до 12 В – работает нормально, ток употребления около 2.4 А, но в тот момент, когда вкручиваемый саморез заходит наполовину в доску, защита у блока питания снова срабатывает

Если надавить пусковую кнопку при подаче туда 12 В, срабатывает защита у блока питания – означает, ток употребления превосходит 4 А (защита настроена на это дело значение). Если шуруповёрт запустить на низком напряжении, и потом его повысить до 12 В – работает нормально, ток употребления около 2.4 А, но в тот момент, когда вкручиваемый саморез заходит наполовину в доску, защита у блока питания снова срабатывает.

Чтоб поглядеть полную картину потребляемых токов, шуруповёрт подключили к авто аккуму, поставив в разрыв плюсового провода резистор сопротивлением 0,1 Ом (рис.5). Напряжение падения с него подавали в компьютерную звуковую карту с открытым входом, для просмотра использовали программку SpectraPLUS. Получившийся график показан на рисунке 6.

1-ый импульс слева – пусковой при включении. Видно, что наибольшее значение добивается 1,8 В и такая обстановка гласит о протекающем токе 18 А (I=U/R). Потом, в течении набора движком оборотов, ток падает до 3.5 А. В средине 2-ой секунды головка шуруповёрта зажимается рукою до срабатывания «трещётки». ток тогда растет приблизительно до 17 А далее падает до 10-11 А. В нижней части 3-ей секунды пусковая кнопка отпущена. Выходит, что для выполнения работ шуруповёрта требуется блок питания с возможностью отдавать мощность 200 Вт и ток до 20 А

Однако, беря во внимание, что на аккумуляторном отсеке написано, что он на 1,3 А/ч (рис.7), то, вероятно, всё не настолько плохо, как может показаться

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

• заменить старые банки аккумуляторов на новые;
• подключить шуруповёрт к автомобильному аккумулятору;
• подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Порядок действий:

1. Раскрыть корпус аккумулятора.

2. Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.

3. Собрать аккумулятор, закрыв крышку корпуса.
4. Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.

Подключение к автомобильному аккумулятору

Инструкция:

1. Раскрыть корпус шуруповёрта.

2. Найти контакты, через которые подаётся питание на двигатель.

3. Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.

4. Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.

5. Собрать шуруповёрт.

6. Подсоединить клеммы. Опробовать инструмент в работе.

Подключение к внешнему аккумулятору

Последовательность действий:

1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

2. Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.

3. Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.

4. Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.

5. Опробовать восстановленный инструмент в работе.

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

Виды зарядных устройств

Зарядное устройство для литиевых аккумуляторов

В этом разделе рассмотрены типовые электрические схемы. Выбирают подходящий зарядник для шуруповерта с учетом следующих факторов:

• тип аккумулятора;
• количество ячеек;
• возможность тщательного контроля процесса зарядки;
• наличие навыков и знаний для качественной сборки (настройки) определенной конструкции;
• дополнительные требования по весу, размерам, другим индивидуальным критериям.

Аналоговые со встроенным блоком питания

Популярность таких инженерных решений объясняется сравнительной простотой и низкой себестоимостью. Представленное на следующем чертеже устройство обеспечивает стабильное поддержание напряжения для зарядки 12 вольтового блока с достаточно высоким током.

Аналоговый зарядник

Пояснения к электрической схеме:

• микросхема КР142ЕН выполняет основную функцию – стабилизацию;
• для приведенного примера (на 12V) подходит модификация с индексом «8Б» в обозначении;
• этот элемент нагревается, поэтому его монтируют на металлическом радиаторе с площадью рассеивания 20-25 см кв.;
• обмотки трансформатора (сечение проводников) рассчитывают по необходимому току на выходе;
• конденсатором С1 убирают остаточные пульсации после выпрямления диодным мостом;
• о завершении цикла зарядки сигнализирует погасший светодиод (HL1), автоматическое отключение отсутствует.

Аналоговые с внешним блоком питания

Принципиальная схема в этом варианте аналогична рассмотренному примеру. Главное отличие – отдельное исполнение блока выпрямителя:

• трансформатор;
• диодный мост;
• конденсатор.

Электрическая схема блока управления зарядным устройством

Такое устройство можно сделать миниатюрным. Его можно подключить к стандартному достаточно мощному выпрямителю (это блок питания ноутбука, планшета, другой техники). Пояснения для сборки:

• на транзисторе КТ 818 рассеивается большая мощность, поэтому его устанавливают на эффективный радиатор (площадь – от 35 до 45 кв. см);
• подстроечным резистором настраивают оптимальный ток на выходе с учетом особенностей аккумулятора;
• как и в предыдущем варианте, завершение процедуры – погасший светодиод.

Импульсные

Предыдущие устройства способны восстановить функциональность штатной батареи шуруповерта за 4-6 часов. Представленная ниже схема аналогичную задачу выполнит намного быстрее (45 мин.-1,5 часа). Главные преимущества – минимальные размеры и легкость.

Импульсное ЗУ

Эта схема предназначена для заряда Ni-Cd аккумуляторных батарей усовершенствованного типа. Они снабжены специальным контактом, который необходим для контроля температурных показателей. Такое устройство без дополнительных команд воспроизводит цикл ускоренной разрядки. Пользователь может устанавливать перемычками различные комбинации выходных параметров.

Зарядка шуруповёрта без зарядного

Восстановить батарею без помощи ЗУ несложно, но многие не представляют, как. Зарядить аккумулятор шуруповёрта без зарядного устройства можно, используя любой блок питания с постоянным напряжением. Величина его должна быть равной или немного больше значения напряжения заряжаемого аккумулятора. Например, для 12V батареи можно взять выпрямитель для зарядки автомобиля. С помощью клеммных зажимов и проводов подключить, соблюдая полярность, их друг к другу минут на тридцать, при этом контролируя температуру батареи.

А можно провести доработку и устройства питания с большим напряжением, воспользовавшись простым интегральным стабилизатором. Микросхема LM317 позволяет управлять входным сигналом до 40 вольт. Понадобится два стабилизатора: один включается по схеме стабилизации напряжения, а второй — тока. Такую схему можно применить и при переделке ЗУ, не имеющего узлов контроля процесса зарядки.

Читать также: Как заварить алюминиевый радиатор

Работает схема совсем несложно. Во время работы образуется падение напряжения на резисторе R1, его хватает для того, чтобы засветился светодиод. По мере заряда ток в цепи падает. Через некоторое время напряжение на стабилизаторе будет малым и светодиод погаснет. Резистор Rx задаёт наибольший ток. Его мощность выбирается не менее 0,25 ватт. При использовании такой схемы аккумулятор не сможет перегреваться, поскольку устройство автоматически отключается при полном заряде батареи.

Отсутствие или полная поломка ЗУ шуруповерта стопорит все запланированные работы. Но, применив смекалку, некоторые доступные инструменты, возникший вопрос о том, как заряжать аккумулятор шуруповерта без зарядного устройства, вполне можно с успехом решить. Существует несколько способов разрешения этой проблемы.

Подбор зарядного блока, подходящего по характеристикам.

На аккумуляторе, либо самом шуруповерте указаны параметры: величина напряжения (вольт), вместительность батареи (ампер/час). Такую же размерность тока, идентичную мощность должно выдавать ЗУ. Зарядный модуль от какого-либо другого аппарата, имеющее тождественные показатели, может зарядить АКБ шуруповерта: нужно оголить провода, подключить разъемы батареи посредством зажимов типа «крокодил».

Применение универсального ЗУ

Для приобретения имеются универсальные заряжающие блоки, выходные параметры которых регулируются по потребностям пользователя, индивидуальным особенностям типа аппарата, которое необходимо зарядить. Комплектация их включает переходник на самые популярные разъемы, зажимы-крокодилы, подойдут такие гаджеты ко многим типам аппаратов, инструментов.

Использование зарядного модуля для автомобильного аккумулятора.

Такой аппарат способен повредить батарею шуруповерта, т.к. его выходные характеристики иные, поэтому процесс зарядки может быть осуществлен только после их нивелировки. Наиболее безопасно использование автомобильной зарядки, оборудованной системой регулировки уровня напряжения, вольтажа. Если таковая присутствует, рекомендуется выставлять следующие параметры: при мощности аккумулятора 1,3 ампер/час, величину тока устанавливают на уровень 650 – 130 мА, то есть величину тока 0,5 – 0,1 части от общего объема мощности батареи.

Изготовление самодельного заряжающего блока

Возможно сфабриковать самодельный блок для зарядки накопителя. Для этого у вышедшей из строя батареи выпаиваются клеммы, соответственно полярности сквозь расширенные отверстия припаиваются провода. Месторасположение проводов уплотняется каким-либо наполнителем, например, рулончиком плотной бумаги/картона. Крышка закрепляется клеем на зарядном стакане. Собранный блок через переходник помещается в батарею.

Оборудование батареи USB-разъемом

Чтобы получить возможность пополнять АКБ шуруповерта через ЮСБ-зарядный блок, ее оборудуют таким разъемом, применяя предохранитель. Точки контактов спаиваются, предохранитель фиксируется на клей, собранный корпус закрепляется липкой изолирующей лентой.

Зарядка через внешние источники электричества.

Если электроинструмент сильно износился, возможен вариант приобретения универсального зарядного устройства для шуруповерта, либо блока, соответствующего именно вашей модели инструмента. Огромный выбор блоков питания шуруповертов, Вы найдете на MegaBattery.ru

Продолжая тему, можно подсоединить аппарат к какому-либо источнику электроэнергии. Обычно это осуществляется с помощью старого аккумулятора соразмерных параметров. В цепь интегрируется предохранитель силой тока 10А. Проводка должна иметь увеличенное сечение.

Выход есть – переделка шуруповерта в сетевой

Да, при этом теряется одно из преимуществ аккумуляторного инструмента – мобильность. Но для работ в помещениях с доступом к сети 220 вольт – это отличный выход. Тем более что вы даете новую жизнь сломанному инструменту.

Есть две концепции, как из аккумуляторного шуруповерта сделать сетевой:

Внешний блок питания. Идея не такая абсурдная, как может показаться. Даже крупный и тяжелый понижающий выпрямитель может просто стоять возле розетки. Вы одинаково привязаны к блоку питания, и к воткнутой сетевой вилке

А низковольтный шнур можно сделать любой длины; ВАЖНО! Закон Ома гласит – при одинаковой мощности, уменьшая напряжение – повышаем силу тока! Соответственно, питающий шнур на 12-19 вольт должен быть с большим сечением, нежели на 220 вольт. Блок питания в корпусе от аккумулятора

Мобильность сохраняется, вы ограничены лишь длиной сетевого кабеля. Единственная проблема – как втиснуть достаточно мощный трансформатор в небольшой корпус. Вопросы по поводу того, как работает магазинный компактный шуруповерт от сети – можно не задавать. Там изначально установлен мотор на 220 вольт. Снова вспоминаем закон Ома, и понимаем, что мощный электродвигатель на 220 вольт может быть компактным.

Популярное:  Как отремонтировать своими руками шуруповерт: практические советы

2

Подготовительный этап

Сначала необходимо учесть размеры корпуса инструмента, чтобы новый элемент поместился внутрь. Сетевой блок можно разместить в корпусе самого шуруповёрта или в корпусе батареи в зависимости от конкретной модели. Габариты внешне определить сложно, поэтому желательно открыть его и изъять все внутренние компоненты. Если корпус склеен по швам, то необходимо ножом аккуратно разделить его. Чаще всего он крепится только на небольшие шурупы. Основные действия на предварительном этапе:

1. Внимательно изучаем размеры и ищем место для установки нового компонента.2. Находим маркировку с указанием напряжения питания (запоминаем его).3. Вычисляем требуемую силу тока.

Последний пункт вызывает трудности, потому что производители обычно не пишут этот параметр. Для вычисления нужно мощность (полную электрическую нагрузку) в ваттах разделить на напряжение электрической цепи в вольтах. Вычисление можно сделать на глаз по ёмкости и времени заряда.

Создавая новый элемент, необходимо учесть размеры корпуса, чтобы он поместился внутрь

При некорректной оценке можно потратить много сил и времени на создание блока питания, но не получить желаемого результата.

Дальше понадобится узнать следующее:

размеры,минимальная требуемая сила тока,требуемое для работы напряжение для питания электродвигателя.

Большой популярностью пользуются импульсные сетевые блоки, потому что они легче и меньше трансформаторных. Нужно учитывать, что на дешёвых китайских моделях обычно пишут завышенные характеристики. Старые блоки советского образца подходят для переделки, но у них большой вес и низкий КПД. Найти нужные компоненты можно в специализированных магазинах или на рынках с товарами для радиолюбителей. Просто сообщите продавцу требуемые технические параметры.

На что обратить внимание:

• Габариты. Идеально, когда готовый блок питания помещается в пластиковом корпусе от штатной батареи. Никаких проблем в процессе работы шуруповертом.
• Предел по току. Если данный параметр не учитывать, то должного крутящего момента не добиться. Уточнить значение можно по паспорту шуруповерта. При отсутствии оного – по батарее, которым он комплектовался. Как правило, ток выбирается примерно в 1,6 (±0,2) раза больший, чем емкость (в А/ч) аккумулятора.
• Выходное напряжение. Стоит учесть, что при подключении нагрузки у некоторых блоков питания оно может падать на 1 – 2 В. Для использования эл/инструмента непринципиально, но знать следует.
• Тип БП. По оценке специалистов и мастеров-практиков, лучший вариант блока питания для шуруповерта – импульсный. Отсутствие силового трансформатора в схеме снижает вес изделия и уменьшает его габариты. Это самые компактные из всех БП.

Приобретя блок, останется лишь переделать «бокс», в котором помещалась АКБ. Это единственное, что сделать своими руками может даже дилетант.

1. Первое. Высверлить в пластике отверстие (проще простого), завести внутрь корпуса провод (шнур) питания и присоединить (припаять) к выводам БП. Самый оптимальный вариант.
2. Второе. В проводнике «+» установить п/п диод соответствующей мощности, катод которого – в сторону эл/двигателя шуруповерта.

Тем, кто имеет навыки работы с паяльником и мультиметром, «народные умельцы» предлагают столько схем, что выбрать что-либо подходящее не составит труда. Вот лишь некоторые из всего списка, который нетрудно составить:

• Блоки питания универсальные.
• На основе двух- и трехполюсных резисторов.
• Импульсные.
• С фильтрами.
• Блоки со схемой усиления и ряд других.

Что в подавляющем большинстве у них общего? Кроме импульсных модификаций – понижающий трансформатор, так как речь идет о вторичном (питающем для шуруповерта) напряжении номиналом 18 В. В этом и главная сложность. Подобрать Тр можно, но, к сожалению, на схемах указываются не все параметры радиодеталей. Если обозначена величина сопротивления, то не указана мощность; не все типы полупроводников обозначены и тому подобное. Да и по трансформатору информации практически никакой – сечение проводов, количество витков и так далее. Следовательно, расчеты придется делать самому.

Но даже трансформатор можно изготовить своими руками, при умении и желании. Например, взять его от блока питания старого ПК. Главное, чтобы соответствовал основным требованиям, указанным выше. В зависимости от модификации компьютера могут быть некоторые отличия. Можно использовать и часть схемы диммера светодиодной лампы. Имеются и другие варианты.

Но все это – время + опыт самостоятельного конструирования + теоретические знания. Вот и получается, что приобрести блок питания и/или переделать его, приспособив к работе с шуруповертом, гораздо проще и быстрее. Все другие варианты для человека, который с электрикой/электроникой на «Вы», вряд ли приемлемы, даже если есть схема и ее описание. Ведь придется еще и «травить» плату для размещения всех радиодеталей – многие ли знают, как это делать?

В продаже имеются готовые БП (импульсные) на 18 В, именно для шуруповертов. Их цена невысокая – от 846 рублей. Кто не уверен, что сможет своими руками собрать блок питания, стоит учесть.

Остается добавить, что решение о переходе на питание от БП имеет существенный недостаток – «привязка» к розетке. Но насколько это актуально для бытового шуруповерта? А преимуществ хватает – стабильность крутящего момента, возможность вдохнуть «вторую жизнь» в инструмент, к которому невозможно найти аккумуляторы, и никакого ухода за источником питания. А из чего его можно сделать, какие есть варианты, рассказано довольно подробно.

Решение за вами, уважаемый читатель!

Сборка исправной батареи из двух, потерявших ёмкость

Из двух неисправных устройств можно собрать одно, пригодное к эксплуатации.

Важно! Подключив к корпусу неисправного аккумулятора блок питания, второй отремонтированный обеспечит мобильность при выполнении небольших объёмов работ

Поиск неисправных элементов

Аккумуляторная батарея собрана из отдельных элементов. Они выходят из строя не одновременно, но даже один неисправный элемент ухудшает работу всей батареи.

Для определения потерявших ёмкость частей необходимо:

• зарядить аккумулятор;
• поработать до потери мощности;
• разобрать батарею;
• замерить напряжение на каждом элементе в отдельности.

Батарейки, на которых напряжение будет заметно меньше остальных или вообще отсутствовать, необходимо заменить.

Ремонт аккумулятора

После определения и удаления неисправных частей, из оставшихся собирается устройство, пригодное к дальнейшей эксплуатации. Соединение производится пайкой, проводами сечением 1,5мм² или полосой, аналогичной той, которой детали соединялись раньше.

При недостаточном количестве исправных элементов докупаем недостающие или переделываем инструмент на сетевое питание 220 вольт.

Знание того, как переделать аккумуляторный шуруповерт в сетевой своими руками, поможет сохранить деньги и не приобретать новое устройство.

Переделка шуруповерта своими руками

Рассмотрим вариант с выносным блоком питания

Использование блока питания от персонального компьютера. На радиорынке за небольшую стоимость можно приобрести старый блок питания от персонального компьютера. Нужен вариант формата «АТ», который нужно было выключать клавишей после выхода из операционной системы.

Пользователи со стажем помнят такие системные блоки. Преимущество такого БП еще и в том, что там указана честная мощность. Если написано 300W – значить можно смело снять с 12-вольтового выхода 15-16 ампер (снова обращаемся к закону Ома). Этого вполне достаточно для питания среднего шуруповерта.

Такие блоки имеют в комплекте кнопку включения. Еще одно преимущество – наличие вентилятора охлаждения и продвинутой системы защиты от перегрузки. Если вы будете прятать источник питания в красивый корпус – не забудьте оставить отверстие для вентиляции.

Подключение очень простое. Черный провод (-), желтый провод (+12V).

Ограничения – шуруповерт с напряжением питания выше 14 вольт, работать не будет.

ВАЖНО! Применяйте только блоки питания мощностью 300-350W и выходным током по 12 вольтам не ниже 16 ампер. Спецификация указана на заводской наклейке

Использование зарядного устройства для автомобильного аккумулятора.

Хорошо, если напряжение можно регулировать плавно – в таком случае, ваш импровизированный блок питания подойдет к любому шуруповерту. Переделка его на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

Популярное:  Как выбрать шуруповерт для дома? На что обратить внимание?

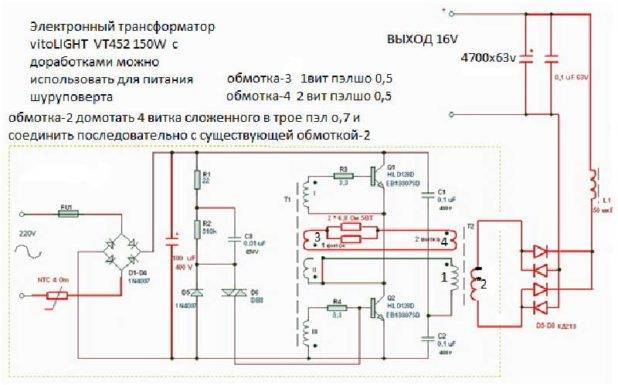

Изготовление самодельного блока питания. Если вы знакомы с принципами построения электрических схем – можно самостоятельно изготовить блок питания. Схема, дающая общие понятия – на иллюстрации.

Трансформатор можно подобрать от старого лампового телевизора, или другой бытовой техники. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не должен быть импульсным.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполняется из провода соответствующего сечения. Впрочем, если ток выходной обмотки будет не менее 15 ампер (см. спецификацию трансформатора) – беспокоиться не о чем. После потерь на диодном мосту (1-1,5 В на диоде) вы получите требуемое значение на выходе.

Если вы имеете электротехническое образование – произведите расчет самостоятельно. Или практическим способом: подключив в качестве нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Если оно превышает потребности шуруповерта – уменьшите количество витков вторичной обмотки трансформатора.

ВАЖНО! Самодельный блок питания необходимо выполнить в корпусе. При изготовлении помните об опасности поражения электротоком и возможности короткого замыкания

Все входные и выходные цепи оснащаются предохранителями.

3

Способы переделывания шуруповёрта

К этому моменту корпус уже должен быть открыт, поэтому можно приступать к переделыванию бокса, в котором до этого располагалась АКБ. Последовательность действий будет следующая:

1. Отделить от вилки шнур с выводами (необходимо воспользоваться паяльником).2. Разместить «голый» сетевой блок питания на место бывшей аккумуляторной батареи.3. Подвести шнур для питания к БП через специальное отверстие в корпусе.4. Припаять шнур к БП.

Основная задача сводится к перепаиванию проводов от контактов, которые соединяются с аккумуляторной батареей, к контактам нового блока питания. В итоге ток пойдёт сразу на них, позволяя запускать мотор при нажатии кнопки.

Выход блока соединяется клеммами с обязательным соблюдением полярности. Вся эта конструкция должна уместиться на месте бывшего аккумулятора, который теперь уже не нужен. Если что-то не сходится по размерам, тогда лучше встроить новое гнездо в рукоятку инструмента.

Обязательное условие – это подключение блока питания параллельно питающим выводам, а в разрыве провода на плюс установить специальный диод. Если этого не сделать, то питание во время работы может пойти на батарею. Диод в свою очередь встраивается в схему минусом в сторону электродвигателя инструмента.

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

Источники питания 24 и 12 Вольт

При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания. В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания

Использование внешнего блока питания

Внешнее питающее устройство имеет большие габариты, чем встроенное, но в любом случае, если запитать шуруповерт от сети, то инструмент будет “привязан” проводом к розетке.

Ток, идущий от блока питания, достигает 10-15А, поэтому сечение кабеля должно быть не менее 1мм².

Компьютерный блок питания

Самый простой и дешёвый вариант – использование блока питания от старого компьютера мощностью не меньше 300Вт и током 15А.

В старых блоках был выключатель, в современных – для включения необходимо замкнуть провода, идущие к аппарату. Цвет этих проводов зависит от модели. Это можно узнать в интернете или методом подбора.

Выход 12В находится в четырёхштырьковом разъёме: чёрный “–”, жёлтый “+”.

Такие приборы имеют встроенный вентилятор, поэтому при изготовлении для него корпуса необходимо сделать отверстия или устанавливать вентилятором наружу. Лучше всего просто спрятать лишние провода внутрь корпуса.

Важно! Шуруповёрт 14,4 или 18 вольтовый будет работать на пониженной мощности

Зарядное устройство для автомобильного аккумулятора

Требования к этому устройству такие же, как и при использовании компьютерного блока.

Если есть, то желательно использовать устройство со встроенным вольтметром и регулировкой напряжения. В некоторых моделях внутри установлено токоограничивающее сопротивление. Его необходимо закоротить.

Как сделать самодельный блок питания

Кроме покупного, блок питания можно изготовить самостоятельно. Для этого необходим трaнcформатор мощностью 160Вт, такие устанавливались в ламповых телевизорах.

Прежде всего, необходимо определить необходимое количество витков. Порядок действий следующий:

• разобрать трaнcформатор;
• с катушки отмотать все вторичные обмотки;
• намотать 10 витков провода;
• собрать трaнcформатор;
• подсоединить к сети 220В;
• замерить напряжение на вторичной обмотке;
• разделить количество витков (в данном случае 10) на измеренное напряжение.

Получившуюся величину умножают на напряжение питания шуруповёрта и получают необходимое число витков.

Внимание! Количество витков на вольт можно получить, измерив напряжение и посчитав витки во вторичной обмотке. Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трaнcформаторе. Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трaнcформаторе

Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трaнcформаторе.

На выходе трaнcформатора переменное напряжение, а устройству необходимо постоянное, поэтому дополнительно к трaнcформатору устанавливается диодный мост. Он собирается из диодов на радиаторах, напряжением более 20В и током 10А. Монтируется он вместе с трaнcформатором или в корпусе аккумулятора, из которого вынуты элементы.

Встроенный блок питания в корпусе от аккумулятора

При наличии желания, времени и “прямых” рук блок можно разместить в корпусе аккумулятора. Для этого приобретается готовое устройство с соответствующими параметрами, вынимается из своего корпуса и монтируется в корпусе аккумулятора. Вывода припаиваются проводом, сечением не менее 1мм² к клеммам батареи, и меняется сетевой шнур на более длинный.
