Сечение кабеля для открытой электропроводки
Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.
Ток рассчитывается по следующим формулам:
– для однофазной сети напряжением 220 Вольт:
где Р – сумма всех мощностей бытовых электроприемников, Вт;
U – напряжение однофазной сети 220 В;
cos(фи) – коэффициент мощности, для жилых зданий равен 1, для производства будет 0.8, а в среднем 0,9.
– для трехфазной сети напряжением 380 Вольт:
в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.
Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).
Ниже приведены средние значения мощностей, наиболее распространенных бытовых электроприемников:
Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.
Типовые сечения кабелей для электромонтажа в быту:
- В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
- Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
- Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
- Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.
Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.
Например:
- На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
- Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
- Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
- Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
- ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.
Спасибо за внимание
Какой провод выбрать – материал изготовления стоит на первом месте
Наиболее распространенными видами проводки в наших домах являются алюминиевая и медная. Какая из них лучше – вопрос, до сих пор не дающий покоя пользователям многочисленных форумов. Для одних в приоритете стоит медь, а другие говорят, что незачем переплачивать и для домашней сети сгодится алюминий. Чтобы не быть голословными, давайте проведем небольшой анализ этих вариантов и тогда каждый сможет выбрать для себя вариант.
Алюминиевая проводка очень популярна, так как имеет малый вес
Алюминиевая проводка имеет малый вес, за счет чего нашла своё широкое распространение в электроэнергетике. Её используют для прокладки линий электропередачи, поскольку таким способом можно минимизировать нагрузку на опоры. Кроме этого, она завоевала популярность за счет своей дешевизны. Алюминиевый кабель стоит в разы меньше медного аналога. Во времена Советского Союза алюминиевая проводка была очень распространена, ее до сих пор можно встретить в домах, построенных каких-то 15-20 лет назад.
Однако кабель из алюминия имеет и свои отрицательные стороны. Одним из таких моментов, о котором обязательно стоит упомянуть, является небольшой срок службы. Алюминиевая проводка спустя два десятка лет становится сильно подвержена окислению и перегреванию, что нередко приводит к пожарам. Поэтому если у вас дома до сих пор проложены такие кабели, задумайтесь об их замене. Кроме этого, окисление, которому подвержен алюминий, снижает полезное сечение кабеля с одновременным увеличением сопротивления, а это приводит к перегреву. Еще одним существенным недостатком алюминия является его хрупкость. Он быстро ломается, если кабель перегнуть несколько раз.
Медный кабель хорошо гнётся и не ломается
Что касается медного провода, то к его преимуществам стоит отнести продолжительный срок службы – больше полувека, прекрасную проводимость и механическую прочность. С медным кабелем намного проще работать, ведь он гнётся, не ломаясь, и выдерживает многократные скручивания. Минусом же проводки из медного кабеля является стоимость. Для замены силового кабеля во всей квартире понадобится значительное число денежных средств. В целях экономии некоторые мастера совмещают прокладку алюминиевых проводов с медными. Вся световая часть монтируется из алюминия, а розеточная – из меди, поскольку освещение не требует такой большой нагрузки, как электроприборы, запитанные в сеть.
Договор на техническое обслуживание
Для проведения ТО необходимо заключить договор на обслуживание с сертифицированным сервисным центром. В данном случае можно воспользоваться услугами сервисно-монтажной службы, производившей монтаж и ввод в эксплуатацию генераторной установки.
Срок службы приобретенной вами электростанции и безопасность её функционирования напрямую зависят от того, насколько грамотно проведен монтаж
Ошибки, совершенные при попытке самостоятельно установить генератор, могут привести к поломке дорогостоящего оборудования или нарушению техники безопасности. Также могут быть не учтены важные моменты, обеспечивающие исправную работу генератора: учет и контроль уровня шума, удобство технического обслуживания и ремонта и многое другое. Наверх
Сечение кабеля
Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.
Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.
Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².
Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.
Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

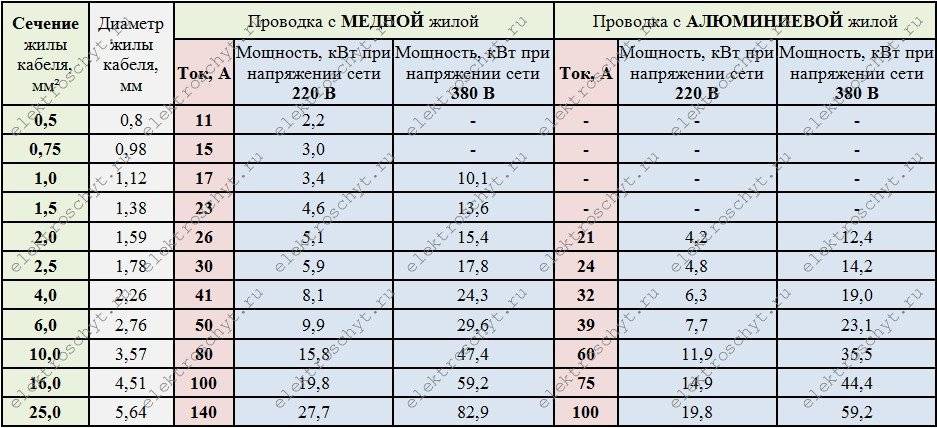

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.
При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.
Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).
Таблица нагрузок по сечению кабеля:
| Сечение кабеля, мм² | Проложенные открыто | Проложенные в трубе | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| медь | алюминий | медь | алюминий | |||||||||
| ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | |||||
| 220В | 380В | 220В | 380В | 220В | 380В | 220В | 380В | |||||
| 0.5 | 11 | 2.4 | ||||||||||
| 0.75 | 15 | 3.3 | ||||||||||
| 1 | 17 | 3.7 | 6.4 | 14 | 3 | 5.3 | ||||||
| 1.5 | 23 | 5 | 8.7 | 15 | 3.3 | 5.7 | ||||||
| 2.5 | 30 | 6.6 | 11 | 24 | 5.2 | 9.1 | 21 | 4.6 | 7.9 | 16 | 3.5 | 6 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 | 27 | 5.9 | 10 | 21 | 4.6 | 7.9 |
| 6 | 50 | 11 | 19 | 39 | 8.5 | 14 | 34 | 7.4 | 12 | 26 | 5.7 | 9.8 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 | 50 | 11 | 19 | 38 | 8.3 | 14 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 | 135 | 29 | 51 | 75 | 16 | 28 |
Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.
Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.
При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.
- Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
- поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
- поправочный коэффициент на температуру окружающей среды;
- поправочный коэффициент для кабелей, прокладываемых в земле;
- поправочный коэффициент на различное число работающих кабелей, проложенных рядом.
Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.
Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

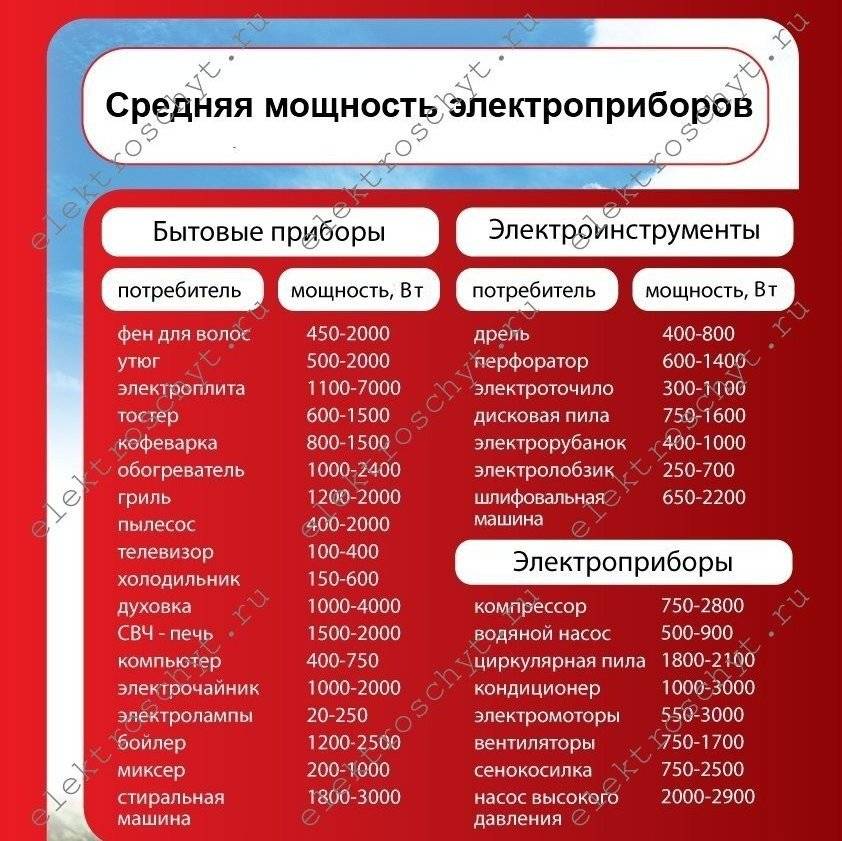

Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику
При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату
Для перевода киловатты умножают на 1000, и получают ватты
Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт
Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.
| Сечение кабеля, мм2 | Диаметр проводника, мм | Медный провод | Алюминиевый провод | ||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
| 220 В | 380 В | 220 В | 380 В | ||||
| 0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
| 0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
| 1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
| 1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
| 2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
| 2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
| 4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
| 6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
| 10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
| 16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
| 25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Как делается расчёт потребляемой мощности
Рассчитать приблизительное сечение кабеля можно и самостоятельно — необязательно прибегать к помощи квалифицированного специалиста. Полученные в результате расчётов данные можно использовать для покупки провода, однако, сами электромонтажные работы следует доверять только опытному человеку.
Последовательность действий при расчёте сечения такова:
- Составляется подробный список всех находящихся в помещении электрических приборов.
- Устанавливаются паспортные данные потребляемой мощности всех найденных устройств, после чего определяется непрерывность работы того или иного оборудования.
- Выявив значение потребляемой мощности от устройств, работающих постоянно, следует суммировать это значение, добавив к нему коэффициент, равный значению периодически включающийся электроприборов (то есть, если прибор будет работать всего 30% времени, то следует прибавить треть от его мощности).
- Далее ищем полученные значения в специальной таблице расчёта сечения провода. Для большей гарантии рекомендуется к полученному значению потребляемой мощности добавить 10-15%.
Для определения необходимых вычислений по подбору сечения кабелей электропроводки согласно их мощности внутри сети важно использовать данные о количестве электрической энергии, потребляемой устройствами и приборами тока. На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение. Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования
Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования
На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение. Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования.
Большинство далеко не самых компетентных и квалифицированных электриков уверены в одной простой истине – для того, чтобы правильно провести электрические провода для источников освещения (к примеру, для светильников), необходимо брать провода с сечением, равным 0,5 мм², для люстр – 1,5 мм², а для розеток – 2,5 мм².
Об этом думают и так считают только некомпетентные электрики. Но что, если, например, в одном помещении одновременно работают микроволновка, чайник, холодильник и освещение, для которых нужны провода с разным сечением? Это может привести, к самым разным ситуациям: короткому замыканию, быстрой порче проводки и изоляционного слоя, а также к возгоранию (это редкий случай, но все же возможный).
Точно такая же не самая приятная ситуация может произойти, если человек будет подключать к одной и той же розетке мультиварку, кофеварку и, допустим, стиральную машину.
Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

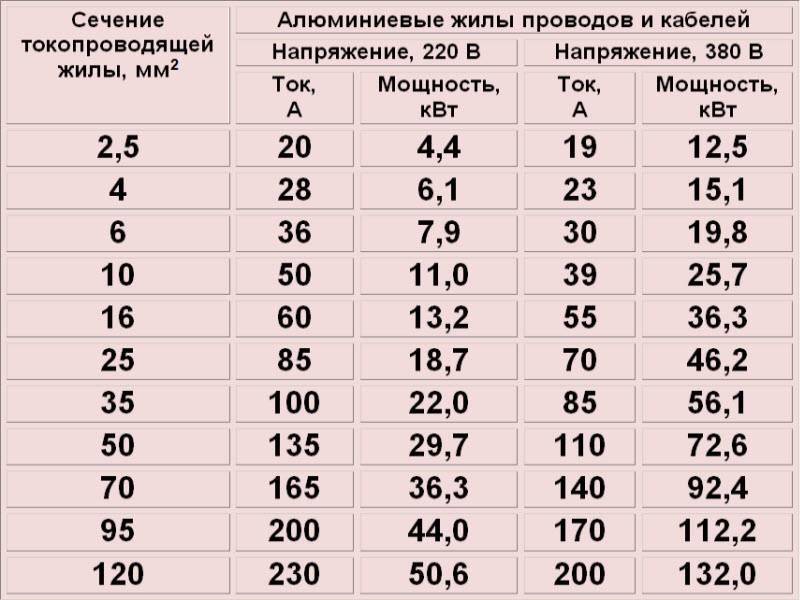

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.
Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
Сетевые фильтры и пилоты
Сетевой фильтр это удлинитель, в блоке розеток которого установлен узел, который можно назвать фильтром. В качестве фильтра может выступать один варистор (синяя деталь с двумя выводами, не путать с конденсатором) или даже целый блок с дросселями, варисторами, супрессорами и разрядниками.
Почти в каждом импульсном блоке питания стоит такой фильтр, поэтому необходимость покупать сетевой фильтр для городских жителей отпадает. Он может пригодиться только для жителей деревень или дачников.
На фото только на верхнем pilot-s и нижнем vektor solo установлен хороший сетевой фильтр. На остальных моделях идет только варистор.
Из-за популярности отечественной компании Пилот, это название уже стало нарицательным для всех сетевых фильтров.
Сечение и марка провода
Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм2.
Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках». Скачать можно здесь.
Вот регламентированные сечения провода для удлинителей согласно этого норматива:
нагрузка до 6А (1,3кВт) – 0,75мм2
нагрузка до 10А (2,2кВт) – 1мм2
нагрузка до 16А (3,5кВт) – 1,5мм2
Марка провода – чаще всего ПВС с поливинилхлоридной изоляцией.
При этом диаметр самого провода (не отдельной жилы) желательно иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции.
Еще может быть использована марка КГ, вместо ПВС. Он более устойчив к отрицательным температурам и изменениям погодных условий. Для уличного или гаражного применения такой выбор будет более правильным.
ПВС протащите несколько раз по бетонному полу, и его изоляции придет конец. КГ более стоек к таким условиям эксплуатации. Применимы и другие марки кабеля:
Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно безопасно включать без риска перегрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):
К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм2. Разве что это будут бобины или катушки большой длины, от 50 метров и выше.
Да и то, повышенное сечение здесь нужно в первую очередь ради снижения потерь напряжения, а не подключения большей мощности.
Поэтому такие модели (с проводами 2,5мм2, 4мм2 и выше) зачастую мастерят самостоятельно.
Для более мощных приборов, например инверторных сварочных аппаратов, идет уже совсем другой класс изделий.
Элементы штепсельного соединения
Садовой технике обычно требуется однофазное питание, соответственно, для подключения к электросети используются вилка европейского стандарта с диаметром штырьков 5 мм (у российского – 4 мм). Соответствующая должна быть и розетка.
Используются всего три контакта: «фаза» и «нейтраль» с выводом на штыри, а также «земля» в виде пластин по бокам вилки и розетки. «Земляной» контакт обязательно должен быть присоединён к заземляющей линии бытовой электросети, иначе во время работы даже такого маломощного инструмента, как триммер, между его корпусом и почвой будет присутствовать потенциал, равный половине напряжения электросети. То есть 220/2 = 110 вольт (В). Особенно сильно это почувствуется после дождя в кожаной обуви – не смертельно, но ощущения весьма неприятные.
Вилка и розетка удлинителя должны быть литыми обрезиненными, класса защиты не менее IP44. Они выпускаются под номинальный ток 10, 16 и 25 ампер (А). Токопроводящий шнур удлинителя должен заканчиваться единственной розеткой, так как блок на несколько гнёзд слишком громоздкий.
Плохие удлинители
К сожалению, чаще всего в продаже встречаются дешевые удлинители, которые скрывают в себе кучу потенциальных опасностей.
С виду, все вроде бы выглядит цивильно, да и надписи успокаивают. Номинальные токи до 16А, напряжение 250-260В! и т.п.
Однако стоит их раскрыть и все недостатки на лицо. Самое больное место – это заниженное сечение провода. Под “толстой” изоляцией и литой вилкой вы этого не увидите.
А вот внутри корпуса, в местах подключения к пластинам, уже можно кое с чем сравнивать.
Далее идут примагничивающиеся контактные пластины. Вот такая картина говорит о многом:
Иногда их даже делают из жести консервных банок, о чем свидетельствует рисунок по бокам. Вместо латуни здесь используется оцинкованное железо. Как правило, в таких моделях и сама вилка сделана из этого же материала.
Даже при нагрузке меньше 1кВт провод начинает греться, а при длительной нагрузке может и расплавиться. Все это чревато возникновением пожара.
Поэтому будьте внимательны при покупке и никогда не доверяйте только надписям и фирменным названиям. Подобрать себе качественный удлинитель для абсолютно любых целей протяженностью от 1,5м до 50м можно здесь.
https://youtube.com/watch?v=x7Sk_VVJbSo%3F
Как соединять провода опрессовкой

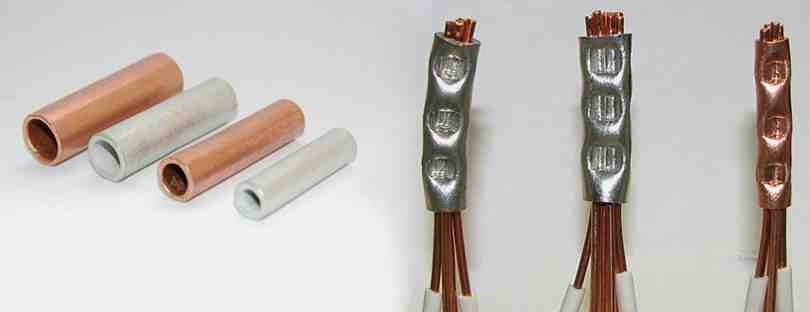

Ещё один способ соединения проводов — это опрессование. Это способ, при котором на соединяемые провода или кабели одевается медная или алюминиевая гильза, после чего опрессовывается специальным опрессователем. Для тонких гильз используют ручной опрессователь, а для толстых гидравлический. Этим способом можно даже соединять медные и алюминиевые провода, что недопустимо при болтовом соединении.
Для соединения этим способом кабель зачищают на длину больше, чем длина гильзы, чтобы после одевания гильзы проволока выглядывала на 10–15 мм. Если опрессовыванием соединяются тонкие проводники, то предварительно можно сделать скрутку. Если кабеля большого сечения, то, наоборот, на зачищенных участках необходимо проволоку выровнять, сложить все кабеля вместе и придать им круглую форму. В зависимости от местных условий кабеля можно сложить концами в одну сторону или встречно. На надежность соединения это не влияет.
На подготовленные кабеля плотно одевается гильза или, при встречной укладке, провода вставляются в гильзу с двух сторон. Если в гильзе остаётся свободное место, то его заполняют кусочками медной или алюминиевой проволоки. А если кабеля не помещаются в гильзе, то несколько проволочек (5–7 %) можно откусить бокорезами. При отсутствии гильзы нужного размера можно взять наконечник для кабеля, отпилив от него плоскую часть.

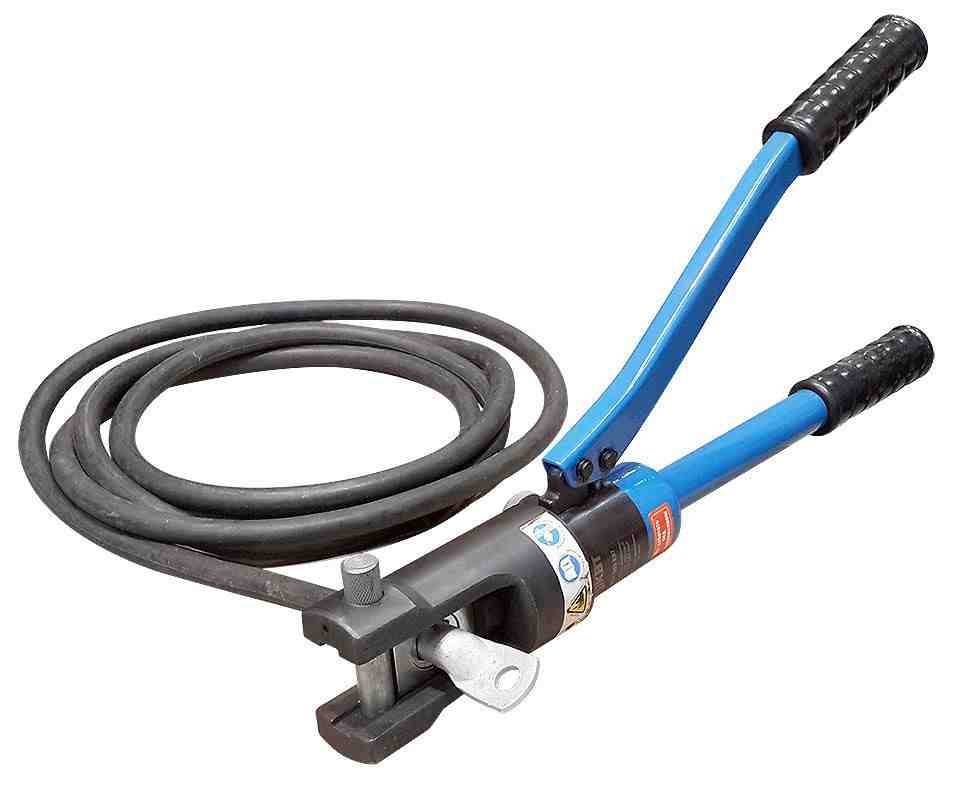

Гильза опрессовывается 2–3 раза по длине. Места опрессовки не должны находится на краях гильзы. От них необходимо отступить 7–10 мм, чтобы при опрессовке не раздавить проволоку.
Достоинством этого способа является то, что он позволяет соединять провода разного сечения и из разных материалов, что затруднительно при других способах соединения.
Кнопки управления и защита от КЗ
Для удобства производители добавляют выключатель на блок розеток. Можно уходить и одной кнопкой отключать все приборы. Если вы не планируете им пользоваться, лучше покупайте удлинитель без выключателя. Это дополнительное слабое звено, которое часто выходит из строя.
Некачественная пайка и оплавленный выключатель Производители могут поставить предохранитель, который срабатывает при превышении тока. Обычно эта защита сделана из биметаллической пластинки и срабатывает медленно. При коротком замыкании быстрее сработает автомат в электрощитке. Если сечение удлинителя сопоставимо с сечением электропроводки в квартире, защиты от автомата в щитке будет достаточно.
Кабели управления
Данные виды электрических кабелей служат для управления стационарными и нестационарными маломощными механизмами и электрооборудованием, используемым в строительной, промышленно-производственной, сельскохозяйственной и других сферах (чаще всего используются для управления электродвигателями).
Распространенные марки и применение электрических кабелей данного вида:
• КУПЭВ. Используются в сетях до 250 В и частотой до 1000 Гц. Применяются для управления различным строительным и производственным оборудованием. • КУГВВ. Кабели управления с гибкими жилами. Используются для питания неподвижных и подвижных электроустановок. Также возможно применение в бытовых целях (например, для управления автоматическими воротами).
