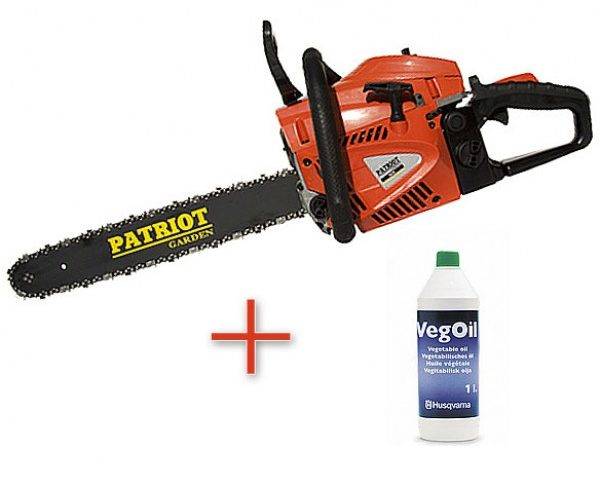

Характеристики Patriot PT 3816 и её описание
В маркировке указано число 3816, оно означает, что на бензопиле установлен двигатель объемом 38 см 3 , а длина шины в стандартной комплектации 16 дюймов (40 см).
Такого объема достаточно чтобы выдавать мощность в две лошадиные силы, что в совокупности с 12000 оборотов дает неплохие показатели производительности. На Патриот 3816 установлен карбюратор с возможностью регулировки качества смеси и неплохой воздушный фильтр, который при необходимости можно промывать в мыльной воде и с ним ничего не случится.
Ширина паза для установки цепи 1.3 миллиметра, цепь и ведущая звездочка имеет шаг 3/8 дюйма, длина цепи 57 звеньев.
При необходимости, на бензопилу можно установить другую шину, цепь и ведущую звездочку, конструкция Патриот 3816 это позволяет.
Корпус выполнен из пластика, детали хоть и неплохо подогнаны, но имеют зазоры, которые сразу бросаются в глаза. Качество пластика гораздо ниже, чем на бензопилах Штиль или Хускварна. При работе бензопилой ощущается сильная вибрация, причина в амортизаторах, которые изготовлены из жесткой стали и не справляются с возложенными на них функциями.
Амортизаторы данной бензопилы выполнены из стали низкого качества и быстро ломаются, поэтому при активном использовании Патриот 3816, необходимо иметь в запасе хотя бы один запасной амортизатор.
Для удобства оператора, винт регулировки натяжения цепи вынесен на боковую крышку, что действительно очень удобно и безопасно, т. к. вероятность порезов о зубья цепи при её натяжении исключена.
Стартер данной модели оснащен дополнительной пружиной, которая снижает усилие необходимое для того, чтобы провернуть коленчатый вал двигателя и запустить двигатель.
Рекомендации по эксплуатации
Чтобы увеличить срок работы инструмента, необходимо соблюдать некоторые правила. В первую очередь это касается пильной цепи и направляющих шин. Рекомендуется каждые три часа производить замену цепи, а направляющие переворачивать на 180 градусов. В результате эти элементы будут равномерно изнашиваться, что продлит срок эксплуатации всего инструмента.
Во время работы важно постоянно контролировать чистоту бензопилы. При распиловке древесины агрегат быстро засоряется опилками, которые необходимо своевременно удалять
Загрязнение технологических отверстий может стать причиной появления проблем с работой топливной системы. Также важно вовремя производить замену масла и других расходных материалов.
Регулировка карбюратора бензопилы Патриот 3816 своими руками
Правильная регулировка карбюратора обеспечивает экономный расход горючего топлива и максимальные тяговые характеристики бензопилы Патриот. Если отрегулировать неправильно, то это обязательно отразится на ее работе.
Перед началом регулировки необходимо провести полный осмотр бензопилы, если есть, устранить дефекты (подсос воздуха, подтеки воздуха и др.).
Обычно на корпусе карбюратора (дублируются на корпусе бензопилы) имеются обозначения:
- L – винт предназначен для регулировки низких оборотов двигателя.
- H – винт предназначен для регулировки высоких оборотов.
- T – винт предназначен для регулировки холостого хода.
Когда двигатель заглушен, необходимо полностью закрутить винты L и H на карбюраторе до упора. Затем выкрутить на 1,5 оборота каждый. Винт T на этом этапе трогать не надо. После этого бензопилу нужно попробовать завести. Если все сделано правильно, то она заведется сразу. Прогреваем двигатель на протяжении 7 – 10 минут.
Настройка режима работы на холостых оборотах. Перед регулировкой карбюратора необходимо определить такое положение винта L, при котором обороты двигателя будут максимальными. Для этого его нужно медленно прокручивать то в одну, то в другую сторону. Когда положение будет найдено, необходимо повернуть винт против часовой стрелки на 1/4 оборота.
Если вдруг при регулировке она начала движение, винтом T крутим против часовой стрелки до тех пор, пока цепь не остановиться. После этого докручиваем винт еще на 1/4 оборота в ту же сторону.
Следующим этапом проверяем бензопилу Патриот на всех режимах работы двигателя. Пробуем запустить остывшую бензопилу и оцениваем работу на холостом ходу. Обороты должны быть равными, не плавающими. Затем пробуем распилить бревна, ручкой газа ускоряя двигатель.
Если же в работе двигателя присутствуют перебои, и отсутствует нормальное ускорение, необходимо снова прокрутить винт L на 1/8 оборота против часовой стрелки и повторить вышеописанные манипуляции с винтом T. Повторять нужно до тех пор, пока не добьетесь правильной работы двигателя.
Для того чтобы проверить качество смеси, разгоняем бензопилу до максимальных оборотов. В процессе регулировки нельзя допускать долгой работы в таком режиме, делайте паузы. Следите за выхлопом и звуком работы. Когда из глушителя идет много сизого дыма и звук у мотора очень громкий – значит смесь слишком богатая. Поворачиваем винт H на 1/4 оборота против часовой стрелки и наблюдаем за работой двигателя.
Проверяем бензопилу на максимальных оборотах, она должна хорошо пилить, без провалов и перебоев в работе
Симптомы бедной смеси: перегрев двигателя бензопилы, перебои в зажигании, характерный треск в выхлопе, самопроизвольные повышения оборотов двигателя. В данной ситуации необходимо повернуть винт H примерно на 1/4 оборота против часовой стрелки.
Все вышеперечисленные регулировки проводятся до тех пор, пока не будут соблюдены главные условия: цепь при холостых оборотах неподвижна, звук двигателя ровный, нажатие на рычаг газа приводит к быстрому ускорению без провалов и прихватов. Для более точной настройки карбюратора бензопилы Патриот 3816 можно подключить электронный тахометр.
Какой карбюратор стоит на Патриоте 3816, его устройство
На бензопиле Патриот 3816 установлен типовой карбюратор, аналог китайской «цыганки». Состоит он из легкого алюминиевого корпуса, в котором присутствуют:
- Дроссельная заслонка. Благодаря ей меняется соотношение воздуха в топливной смеси (обеднение или обогащение);
- Топливная игла или смеситель. Через него топливо поступает в поплавковую камеру.
- Диффузор. Узкий участок камеры. Проходя через него поток воздуха значительно ускоряется.
- Поплавковая камера. В ней дозируется смесь и поддерживается на определенном уровне.
- Главный топливный жиклер. По нему горючее попадает из поплавковой камеры в диффузор.
Это основные узлы карбюратора бензопилы Патриот 3816. Помимо них есть еще много вспомогательного мелкого оборудования.
Видео регулировки карбюратора
В качестве примера предлагаем посмотреть видео, автор которого показывает методику диагностики неисправности и процесс настройки на примере неизвестной бензопилы. В принципе карбюратор бензопил Патриот 3816 внешне и конструктивно похож на тот, что в видео, поэтому принципиальных отличий нет.
Инструкция по эксплуатации: запуск
Довольно часто после покупки описываемого оборудования пользователи задаются вопросом о том, как завести бензопилу. На первом этапе следует установить тормоз цепи в нерабочее положение. Для этого ручка тормоза сдвигается вперед. Затем в горловину топливного бака необходимо залить топливную смесь. В бак для смазки цепи заливается масло. Емкости для смазки и топлива отмечены соответствующими значками.
Теперь можно установить зажигание в соответствующее положение. Рычаг воздушной заслонки полностью вытягивается. Этим вы установите его в положение «Запуск». Теперь следует нажать несколько раз на кнопку праймера. Это будет способствовать заполнению топливной смесью карбюратора.
Бензопила укладывается на устойчивую поверхность. При этом цепь должна вращаться свободно и находиться на безопасном расстоянии от окружающих предметов. Прочитав инструкцию по эксплуатации бензопилы “Патриот- 3816”, вы сможете понять, что на следующем этапе нужно удерживать переднюю ручку, установив правую ногу на основание задней ручки. Свободной рукой при этом вы сможете потянуть за ручку стартера. Он должен зацепиться.
На длину до 30 см ручка стартера плавно подтягивается. Затем вы должны ее опустить. Рычаг воздушной заслонки следует установить в среднее положение. Требуется несколько раз дернуть за ручку стартера, пока двигатель не заведется. Ему следует позволить прогреться в течение 15 секунд. Затем можно нажать на курок газа и убрать рычаг воздушной заслонки.
Работу следует осуществлять, хорошо удерживая пилу обеими руками. Держать инструмент за тормоз цепи категорически нельзя. Если мотор прогрет, следует выполнить те же процедуры, что и при холодном запуске. Однако при этом воздушная заслонка не вытягивается. На праймер нажимать не нужно.
Подача топлива
Помимо вышеуказанного забитого сапуна, могут возникнуть и другие проблемы при подаче топлива. Основными препятствиями могут быть:
Захламление топливного фильтра. Чтобы проверить устройство на наличие этой неисправности, нужно отсоединить топливный шланг и посмотреть как течет топливо. При слабой струе, возможно, необходимо провести чистку фильтра. Фильтрующее устройство вынимается через заливное отверстие бака и вычищается, если загрязнение слишком сильное, его меняют.
Нехватка топлива. В этом случае проблема может заключаться в нескольких факторах. Первое — загрязнение воздушного фильтра. Проблема в том, что воздух не доставляется в достаточном количестве в карбюратор, что приводит к плохой работе двигателя. Фильтр необходимо снять, очистить, промыть и высушить, а затем выставить обратно.
Вторая причина — неотрегулированный карбюратор. Ее, т. е. регулировку проводят тремя винтами.
И последняя причина — проблема с монолитностью мембраны или загрязнение карбюраторных каналов. Как и в других случаях, необходимо чтобы комплектующие были сухими и чистыми.
Применение Patriot PT 3816
Патриот ПТ 3816 является непрофессиональной моделью бензопилы и предназначена для частного использования. Например, Патриот 3816 справится с такими задачами, как ежегодная заготовка дров в небольших объемах, обрезка ветвей деревьев в саду, распиловка хлама. Также, пилу используют при строительстве заборов для обрезки деревянных столбов.
Пила Патриот 3816 не может использоваться профессионалами на промышленной вырубке леса по причине нехватки ресурса. Детали бензопилы сделаны хоть и качественно, но не рассчитаны на работу в тяжелых условиях длительное время. Цилиндр двигателя полностью алюминиевый, а значит боится длительной работы и даже незначительных перегревов. Если на Патриот 3816 поставить хромированный цилиндр, то ресурс двигателя увеличится в разы.
Если хорошо рассмотреть Патриот 3816, то сразу видно её сходство с типовыми бензопилами китайского производства.
Предлагаем посмотреть видео о бензопиле Patriot PT 3816, в котором владелец показывает комплектации и рассказывает основные характеристики.
Как заправлять бензопилу
Рассмотрим, как заправить бензопилу. Если пила будет заправлена неправильно, это может нести угрозу жизни и здоровью оператора устройства.
Существуют правила, которые надо выполнять при заправке пилы:
нельзя разливать масло и топливную смесь;
место, на котором будет осуществляться заправка пилы, должно быть ровным;
место должно быть удалено от зоны, где будут эксплуатировать устройство, более чем на 2 м;
участок должен быть расположен вдали от огня; в этом месте нельзя курить;
в то время, когда заполняется бак для горючего, нужно залить бак для масла, которое предназначено для автоматической смазки цепи; различать контейнеры можно по специальным значкам;
перед заливкой надо протереть тряпкой горловины емкостей;
во время работы нельзя допускать разлива смазки и бензина, поэтому нужно быть аккуратным при отвинчивании крышек канистры; при заправке лучше применять воронку;
следует соблюдать осторожность при закручивании крышки с фиксатором;
специалисты советуют заливать емкость не полностью, а оставлять немного свободного места.
Во время работы правильно заправленной бензопилы надо регулярно проверять герметичность емкостей и работу мотора. Если цепь сильно нагревается, или слишком быстро расходуется бензин (быстрее, чем масло), это должно вызвать настороженность. Перед началом работ выполняется обкатка бензопилы.
При правильной работе мотопилы 1 бака для бензина должно хватить на 30 минут работы прибора с максимальной нагрузкой. Когда бензин заканчивается, смазка во второй емкости еще остается, но в небольшом количестве.
Осторожно — фальсификат!
Мелкие частные компании из Китая и других азиатских стран специализируются на производстве моторных масел, которые по меньшей стоимости реализуются на рынках под торговой маркой ведущих производителей.
- Характеристики поддельной продукции на порядок ниже фирменных оригиналов. Постоянное применение фальсификата отрицательно сказывается на работе бензопилы и долговечности ее эксплуатации.
- Определить статус и качество масла может только опытный специалист, поэтому избежать возможных рисков можно, покупая расходные комплектующие в сети фирменных и лицензированных торговых точках.
- Применение некондиционных смазочных материалов для сервисных специалистов является законным основанием для лишения владельца неисправной пилы гарантийных ремонтно-восстановительных обязательств.
Частые неисправности бензопилы Patriot PT 3816 и ремонт своими руками
Как уже было сказано ранее на Патриот 3816 часто обламывает амортизаторы. Заменить их несложно. Достаточно раскрутить два винта удерживающие амортизатор, снять дефектную деталь и установить вместо нее новую.
Еще одна частая неисправность Patriot 3816, это обрыв пружины сцепления. Диагностировать данную неисправность несложно, т. к. цепь бензопилы будет крутиться постоянно, а пила будет глохнуть, если на холостом ходу поставить шину на чурку пытаясь остановить вращение цепи.
Для замены сцепления необходимо снять верхнюю крышку двигателя и выкрутить свечу, затем, через свечное отверстие, при помощи шнурка застопорить ход поршня. Далее, нужно снять боковую крышку, цепь и шину с бензопилы, обеспечив тем самым доступ к сцеплению. После этого при помощи специального ключа (можно использовать ключ от болгарки) раскрутить сцепление.
Сборку пилы осуществляем в обратной последовательности.
Дозировка масла в китайском варианте
Многие бензопилы китайской сборки представляют собой упрощенные копии популярных моделей европейской разработки. Отсутствие специальных материалов и фирменных технологий способствует сохранению устаревшей пропорции бензина и масла в соотношении 25:1.
Повышенный в два раза расход моторного масла компенсируется его меньшей стоимостью. По заверению разработчиков, в состав китайских масел вводятся оригинальные компоненты, способствующие повышению износостойкости силовых агрегатов и реальному продлению их назначенного ресурса.
По заключению независимых экспертов, лучшие марки китайских моторных смазочных материалов по качеству соответствуют аналогам европейских производителей среднего ценового диапазона. Это уровень фирменных моторных масел группы Стандарт и частично — Супер.
Последствия модернизации
Изделие отличается от однотипных разработок других известных брендов компактностью, эргономичным дизайном, эффективной вибро- и шумозащитной унификацией многих частей и расходников с ремонтными комплектами однотипных аналогов.
Пила Патриот 3816 характеризуется применением качественных и долговечных в использовании материалов современных технологий обработки металла, безопасной эксплуатацией при выполнении работ с разными уровнями сложности.
В перечне достоинств изделия:
- относительно небольшая масса;
- превосходная балансировка;
- удобное расположение ручек и элементов управления;
- наличие технических решений позволяющих поднять рабочую безопасность на более совершенный качественный уровень.
Бензопила Патриот 3818 – возможности модели
Эта бытовая модель марки Patriot предназначена для нерегулярного использования на имеющемся придомовом участке и в строительстве. В фирменное оснащение цепного инструмента входит долговечный бензомотор с кованым поршнем и защищенным хромированным цилиндром, объем которого составляет 38 см3.
Для спиливания древесины бензопила Patriot PT 3818 комплектуется усиленной шиной и цепью, обладающими довольно высокой стойкостью к трению и коррозии. Смазка гарнитуры осуществляется в полностью автоматическом режиме – для этого в устройстве модели предусмотрен надежный масляный насос. За безопасность оператора во время распила древесины отвечает качественный инерционный тормоз.
Параметры этой бензопилы Patriot включают:
- мощность бензодвигателя – 2 л. с./1,5 кВт;
- топливный резервуар – 310 мл;
- масляный резервуар – 210 мл;
- допустимая длина используемой шины – 30–35 см;
- рекомендуемый шаг установленной цепи – 0,375 «.
Цепная пила в этой модификации выделяется простотой в эксплуатации и обслуживании. Свободный доступ к основным расходным запчастям модели позволяет быстро выполнить самостоятельный ремонт и заменить неисправные детали.
Бензопила Патриот 3818 – возможности модели
Эта бытовая модель марки Patriot предназначена для нерегулярного использования на имеющемся придомовом участке и в строительстве. В фирменное оснащение цепного инструмента входит долговечный бензомотор с кованым поршнем и защищенным хромированным цилиндром, объем которого составляет 38 см3.
Для спиливания древесины бензопила Patriot PT 3818 комплектуется усиленной шиной и цепью, обладающими довольно высокой стойкостью к трению и коррозии. Смазка гарнитуры осуществляется в полностью автоматическом режиме – для этого в устройстве модели предусмотрен надежный масляный насос. За безопасность оператора во время распила древесины отвечает качественный инерционный тормоз.
Параметры этой бензопилы Patriot включают:
- мощность бензодвигателя – 2 л. с./1,5 кВт;
- топливный резервуар – 310 мл;
- масляный резервуар – 210 мл;
- допустимая длина используемой шины – 30–35 см;
- рекомендуемый шаг установленной цепи – 0,375 «.
Цепная пила в этой модификации выделяется простотой в эксплуатации и обслуживании. Свободный доступ к основным расходным запчастям модели позволяет быстро выполнить самостоятельный ремонт и заменить неисправные детали.
Как разводить бензин для бензопилы
Рассмотрим, как происходит приготовление смеси для бензопилы. Надо рассчитывать правильное соотношение бензина и масла для бензопилы. Для бензопилы берут горючее с высоким октановым показателем: АИ-92 или АИ-95.
Чтобы приготовить топливную смесь, необходимо на 1 литр бензина добавить 30 г масла, которое соответствует конструкции пилы. Полученная топливная жидкость заливается в отсек для топлива. Прежде чем развести бензин, следует получить консультацию специалистов сервиса, который специализируется на ремонте бензопил.
Чтобы пила обладала длительным сроком эксплуатации, необходимо правильно приготовить бензино-масляную смесь, для которой можно применять только марки АИ-92 и АИ-95. Горючее должно быть не этилированным, иначе ДВС может поломаться. Нельзя использовать старый продукт, у которого истек срок годности, потому что со временем горючее может изменить октановое число. Пропорция смазки и топлива строго выдерживается.
Не следует экономить при выборе масла для бензопил марки Хускварна и других. Пропорции необходимо соблюдать в связи с тем, что излишки масла могут привести к росту нагара на узлах бензопилы. Излишки бензина могут провоцировать возникновение повреждений поршня и поломку ДВС. Так, 1 л топлива перемешивают с 20-50 мл масла. Хускварна рекомендует на 4 л бензина добавлять 100 мл смазки. Данная пропорция подойдет для пил, имеющих мощность до 1,5 кВт.
Для конструкций, обладающих мощностью более 1,5 кВт, применяют пропорцию масла 1:50. То есть разбавить бензин надо так: на 100 мл масла добавлять бензин для бензопилы в количестве 5 л. Компания Partner рекомендует при заправке бензопилы топливом разводить топливную жидкость в следующих нормах: на 3,3 л топлива добавляют 100 мл смазки.
При использовании суперсинтетических масел показатели составляют 1:100. То есть топливную смесь для бензопилы надо приготовить по рецепту: на 1 л горючего добавить 100 мл смазочной жидкости. При выборе компонентов нужно использовать информацию, которая дается в инструкции какой-либо модификации пилы.
Рассмотрим, в какой емкости можно смешивать топливо. В магазинах имеются канистры с мерными делениями, в которых есть 2 отверстия: для топлива и для смазки. Используя такую канистру, следует налить оба ингредиента, закрутить крышки и перемешать вещества, наклоняя канистру в разные стороны.
Часто для смешивания ингредиентов применяют пластиковые бутылки и другие емкости. С пластиком и стеклом следует быть осторожным. При смешивании компонентов может появиться статическое электричество. Необходимо следить, чтобы в топливную смесь не попали камешки, песок или капли воды. Топливную смесь нужно хорошо перемешивать. Приготовленную топливную смесь нельзя хранить больше месяца, так как может произойти окисление материалов, и измениться состав смеси.
Поломка мотора, которая была вызвана топливом с истекшим сроком годности, признается в сервисах не гарантийной. При этом стоимость ремонта может достигать 80% цены новой конструкции.
После того как все работы с применением бензопилы были окончены, нужно истратить остатки топлива, отключить мотор, удалить остатки смеси.
Для наилучшей эксплуатации устройства надо сделать смесь, которая обеспечит бесперебойную работу мотора, полное сгорание бензино-масляной смеси без возникновения нагара, дыма или повреждений.
Обзор модельного ряда цепных бензиновых пил Патриот
Торговая марка Patriot выпускает три разновидности цепных мотопил, которые пользуются популярностью у потребителя:
- Бытовые пилы, используемые для непродолжительных работ. Время беспрерывной работы не должно превышать 45 минут.
- Полупрофессиональные — бензопилы Патриот, пригодные к более жесткой эксплуатации, выдерживающие нагрузки до 3-4 часов в сутки, справляющиеся с большим спектром поставленных задач.
- Профессиональные бензоинструменты, используемые для длительных распиловочных работ в условиях повышенных нагрузок, критических температур.
Единственное назначение бензопилы Patriot — пиление древесины (твердой, мягкой — без разницы). Это могут быть доски, балки, бревна, стволы деревьев, кустарник, кроны и ветви, которые надо убрать. Главное — подобрать правильно мотопилу, которая будет соответствовать требованиям ее владельца. Ведь для садовых работ не обязательно приобретать многомощную “профессионалку”. Например с такой задачей, как отпилить ветку — справится обычный недорогой бытовой инструмент. А вот для регулярной валки деревьев потребуется уже более серьезная техника.
Перечислим самые популярные модификации бензиновых цепных пил Патриот в нашей стране:
- Patriot pt 2512.
- Патриот 38 16.
- Патриот 3818.
- Patriot pt 4016.
- Патриот 4518.
- Patriot pt 4520.
- Патриот 52 20 Imperial.
- Патриот 6220.
- Патриот gs 126.
- Patriot gs 142.
- Patriot pt 445 the one.
- Patriot home garden hg 529.
- Патриот 546 про.
- Patriot home garden hg 457 220109050.
Patriot pt 2512
Это самая компактная бытовая пила из всей линейки Патриот. Ее вес — 2,9 кг, мощность одноцилиндрового мотора 1,3 л. с. Цепная пила оснащена 12” шиной и цепью на 44 звена. Бензонасос (праймер) подает топливо в карбюратор, помогая завести пилу “на холодную”. Корпус мотопилы выполнен из пластика, это позволило облегчить конструкцию. Есть система торможения цепи и виброзащита. Подача смазки к цепи осуществляется масляным насосом принудительно.
Бензопила Patriot pt 2512
Характеристики и инструкция:
| Производитель: | Patriot |
| Мощность: | 1,2 л.с. |
| Бак масла для цепи: | 0,2 л |
| Декомпрессионный клапан: | нет |
| Длина шины: | 30 см |
| Объем цилиндра: | 25 см³ |
| Топливный бак: | 0,25 л |
| Шаг цепи: | 3/8″ |
| Смазка цепи: | автоматическая |
| Праймер: | да |
| Вес: | 2,9 кг |
| Гарантия: | 24 мес. |
Патриот РТ 38 16
Бытовой инструмент массой 4,9 кг оборудован ДВС (2-х тактный) мощностью 2 л. с. Встроен праймер, система торможения цепи, виброзащита. Натяжение цепи инструментальное, используются 40 см шины. Цепная смазка подается к цепи маслонасосом.
Бензопила Patriot PT 3816
Характеристики:
| Длина шины, см | 40 |
| Мощность (л.с.) | 2 |
| Объем двигателя, куб.см | 38 |
| Длина шины, дюйм | 16 |
| Мощность (кВт) | 1.5 |
| Ширина паза, мм | 1.3 |
| Количество звеньев | 57 |
| Емкость топливного бака, л | 0.31 |
| Объем масляного бака, л | 0.21 |
| Свеча зажигания | CHAMPION RCJ6Y |
| Вес, кг | 4.85 |
| Легкий запуск | есть |
Патриот РТ 3818
Масса мотопилы — 4,9 кг. Карбюраторный ДВС развивает мощность до 2 л. с. запуск мотора выполняется ручным стартером с задействованием систем Easy Start и Zip-Start. Работает виброзащита, система торможения и автоматическая маслоподача на цепь. Бензонасос помогает запустить пилу. Используются цепи и шина (18”) Oregon. Бензопила выпускается китайским заводом, принадлежащем компании Patriot.
Бензопила Patriot PT 3818
Характеристики + инструкция:
| Класс: | Бытовая |
| Мощность: | 2 л.с. |
| Мощность, Вт: | 1500 Вт |
| Объем двигателя, см³: | 38 см³ |
| Тип двигателя: | Бензиновые |
| Объем топливного бака: | 0.31 л |
| Тип топлива: | Бензин |
| Объем бака для масла: | 0.21 л |
| Обороты двигателя: | 3000 об/мин |
| Длина шины: | 450 мм |
| Шаг цепи: | 0.375″ (3/8) |
| Натяжение цепи: | При помощи инструментов |
| Тормоз цепи: | Есть |
| Металлический зубчатый упор: | Есть |
| Автоматическая смазка цепи: | Есть |
| Ручной топливный насос (праймер): | Есть |
| Уровень шума: | 76 дБ |
| Антивибрационная система: | Есть |
| Особенности: | Автоматическая смазка цепи, Иннерционный тормоз цепи |
| Цвет: | Оранжевый |
| Дополнительно: | Количество звеньев: 64 Размер паза шины: 1.3 мм |
| Габариты: | Длина 480 мм Ширина 300 мм Высота 270 мм |
| Вес: | 4.9 кг |
| Комплектация: | Защитный кожух Защитные перчатки Защитные очки Напильник Универсальный ключ Отвертка Канистра Инструкция |
Patriot рт 4016
Еще один бытовой инструмент китайского происхождения с американским паспортом. Бензопила весит 4,9 кг, оборудована одноцилиндровым 2-х тактным ДВС на 2,2 л. с. Запуск производится вручную от тросика, оборудованного инерционной пружиной (легкий старт), встроен праймер, имеется защитный щиток и тормоз цепи, эффективная виброзащита. Масляный насос имеет регулировочный винт, позволяющий увеличить или уменьшить подачу смазки на цепь. Используются шина 16” и цепь на 57 звеньев.
Бензопила PATRIOT PT 4016
Характеристики:
Назначение, конструкция и принцип действия карбюратора.
Карбюратор нужен для подготовки топливовоздушной смеси для питания двигателя. Если пропорции в этой смеси неправильные, нарушается работа мотора. При несоблюдении пропорции в сторону увеличения количества топлива смесь называют перенасыщенной, если же топлива, наоборот, мало — бедной. На работе двигателя и то, и другое сказывается не лучшим образом.
В разных моделях бензопил карбюраторы отличаются по конструкции, однако по принципу действия они схожи. Поток воздуха с высокой скоростью перемещается по воздушному каналу. Заслонка, перекрывающая канал, позволяет менять скорость воздушной струи. Топливо через распылитель подаётся в канал, где смешивается с поступающим воздухом, образуя топливовоздушную смесь. Полученная смесь поступает в двигатель.
Давление в поплавковой камере, где перед смешиванием находится топливо, практически равняется атмосферному. Но в воздушном канале создаётся разрежение, благодаря чему горючее втягивается в поток воздуха. Чем больше открывается заслонка, тем быстрее движется воздух, и количество топлива также увеличивается — частота оборотов двигателя растёт. Так упрощённо можно представить принцип действия карбюратора.
Для эффективной, ровной работы инструмента, получения максимальной отдачи и при этом экономного потребления топлива требуется настройка карбюратора бензопилы. Перед регулировкой необходимо проверить топливный и воздушный фильтры — они должны быть чистыми. На большинстве бензопил настройка осуществляется тремя винтами: холостого хода, высоких оборотов, низких оборотов. О правильной настройке карбюратора свидетельствуют такие признаки:
- Цепь не движется на холостом ходу.
- Двигатель разгоняется плавно и быстро.
- Звук работающего мотора ровный, похож на звучание четырёхтактного двигателя.
К регулировке карбюратора нужно относиться со всей возможной аккуратностью, ведь ошибки в настройках могут привести к весьма серьёзным последствиям, вплоть до возникновения неисправности двигателя. Если нет стопроцентной уверенности в своих силах, необходимо обратиться в сервисный центр.
Руководство по эксплуатации
По сути инструкция — это технический паспорт бензоинструмента Партнер. В ней собрана полная информация об изделии, помогающая новоявленному владельцу бензопилы быстро овладеть необходимыми навыками. Перечислим разделы:
- Знакомство с устройством бензопилы Партнер 3816.
- Таблица характеристик модели РТ 3816.
- Что входит в комплект к бензопиле Patriot PT 3816.
- Безопасность оператора при работе с бензоинструментом.
- Принципы ведения распиловочных работ.
- Подготовка бензоинструмента к работе.
- Порядок запуска цепной пилы Патриот.
- Работы по обслуживанию бензопилы.
- Выявление, устранение неисправностей, их причины.
Комплектация
Кроме самой бензопилы Патриот 3816 в комплекте присутствуют:
- Средства защиты:
- перчатки;
- очки.
- Режущая оснастка:
- шина (40);
- цепь (57).
- Чехол на шину.
- Бутылка для смешивания масла и бензина с мерными делениями.
- Универсальный ключ.
- Надфиль.
- Руководство по эксплуатации.
- Упаковка.
Меры безопасности
- Нельзя курить вблизи цепной пилы Patriot PT 3816.
- Заправка производится при выключенном моторе.
- Место заправки должно находиться на расстоянии не менее 5 м от рабочей зоны.
- Бензопила заправляется только свежей топливной смесью.
- Оператор обязан обеспечить свою безопасность на рабочем месте, используя:
- спецодежду;
- очки;
- перчатки;
- наушники.
- Не допускать посторонних к месту проведения распиловочных работ.
- Запрещено работать с неисправным инструментом.
- Следить за состоянием цепи, крепежей, масляным и топливным бачками.
- Соблюдать правила пиления, не пилить концом шины.
Подготовка к эксплуатации пилы Партнер 3816 РТ
- Монтаж режущего узла.
- Натяжка цепного механизма.
- Приготовление топливной смеси из 2Т моторного масла Patriot и 92-го неэтилированного бензина. Рабочее соотношение 32/1.
- Заправка.
- Масляный бак заполняется патриотовским маслом для цепи.
- Проверяется надежность крепежных соединений.
- Выполняется запуск бензопилы Патриот 3816.
- При работающем моторе проверяются:
- холостой ход;
- подача масла;
- торможение цепи.
Техобслуживание пилы Patriot PT 3816
- Регулярно проводятся очистительные работы, чистке подлежат:
- режущая оснастка;
- звездочки;
- свеча зажигания (при нагаре);
- карбюратор;
- корпус бензопилы;
- фильтры;
- каналы подающие масло к цепи.
- Смазочные работы.
- Заточка режущей цепи.
- Регулировочные работы:
- карбюратора;
- маслонасоса.
На видео показано, как самостоятельно отрегулировать карбюратор у бензопилы Партнер 3816:
Видео
Неполадки, их причины и способы устранения
- ДВС не заводится:
- неправильно произведен запуск бензопилы.
- закончилось топливо;
- старая смесь;
- карбюратор требует чистки или настройки;
- забились фильтры;
- износ поршневой системы;
- свеча не отвечает (сгорела, нагар, намок наконечник);
- зажигание не срабатывает;
- в/в провод оборван;
- вытянута воздушная заслонка.
- Мотор задымился:
- Пила не развивает обороты, глохнет при нагрузке:
- осмотрите свечу. возможно требуется ее очистка или замена;
- проверьте и почистите фильтр;
- отрегулируйте карбюратор;
- замените топливо.
- Цепное масло не поступает на шину:
- долейте масло в бак;
- очистите масляные каналы.
- Слетает цепь с шины:
Полная версия инструкции к бензопиле Patriot PT 3816: Скачать руководство по эксплуатации
Инструкция по эксплуатации: запуск
Довольно часто после покупки описываемого оборудования пользователи задаются вопросом о том, как завести бензопилу. На первом этапе следует установить тормоз цепи в нерабочее положение. Для этого ручка тормоза сдвигается вперед. Затем в горловину топливного бака необходимо залить топливную смесь. В бак для смазки цепи заливается масло. Емкости для смазки и топлива отмечены соответствующими значками.
Теперь можно установить зажигание в соответствующее положение. Рычаг воздушной заслонки полностью вытягивается. Этим вы установите его в положение «Запуск». Теперь следует нажать несколько раз на кнопку праймера. Это будет способствовать заполнению топливной смесью карбюратора.
Бензопила укладывается на устойчивую поверхность. При этом цепь должна вращаться свободно и находиться на безопасном расстоянии от окружающих предметов. Прочитав инструкцию по эксплуатации бензопилы «Патриот- 3816», вы сможете понять, что на следующем этапе нужно удерживать переднюю ручку, установив правую ногу на основание задней ручки. Свободной рукой при этом вы сможете потянуть за ручку стартера. Он должен зацепиться.
На длину до 30 см ручка стартера плавно подтягивается. Затем вы должны ее опустить. Рычаг воздушной заслонки следует установить в среднее положение. Требуется несколько раз дернуть за ручку стартера, пока двигатель не заведется. Ему следует позволить прогреться в течение 15 секунд. Затем можно нажать на курок газа и убрать рычаг воздушной заслонки.
Работу следует осуществлять, хорошо удерживая пилу обеими руками. Держать инструмент за тормоз цепи категорически нельзя. Если мотор прогрет, следует выполнить те же процедуры, что и при холодном запуске. Однако при этом воздушная заслонка не вытягивается. На праймер нажимать не нужно.
Преимущества и недостатки бензопил Патриот
Брендовый модельный ряд выгодно отличается от продукции других производителей, сочетанием бюджетной стоимости с современными эксплуатационными возможностями.
Бензопилы Патриот характеризуются:
- простой конструкцией;
- малозатратным по рабочему времени регламентным обслуживанием;
- большим количеством унифицированных запасных частей;
- достаточной для самостоятельного устранения возможных отказов ремонтопригодностью.
В достоинствах бензопильной техники Патриот — качественная сборка, малозатратная эксплуатация, развитая сеть сервисного обслуживания.
Значимых для рейтинга конструкционных недостатков не выявлено. Имеется ряд замечаний по несовершенной конструкции воздухозаборников бензопил выпуска прошлых лет и по качеству пластика. Не имеет запаса прочности ручной стартер.
