Как завести бензопилу штиль мс 660

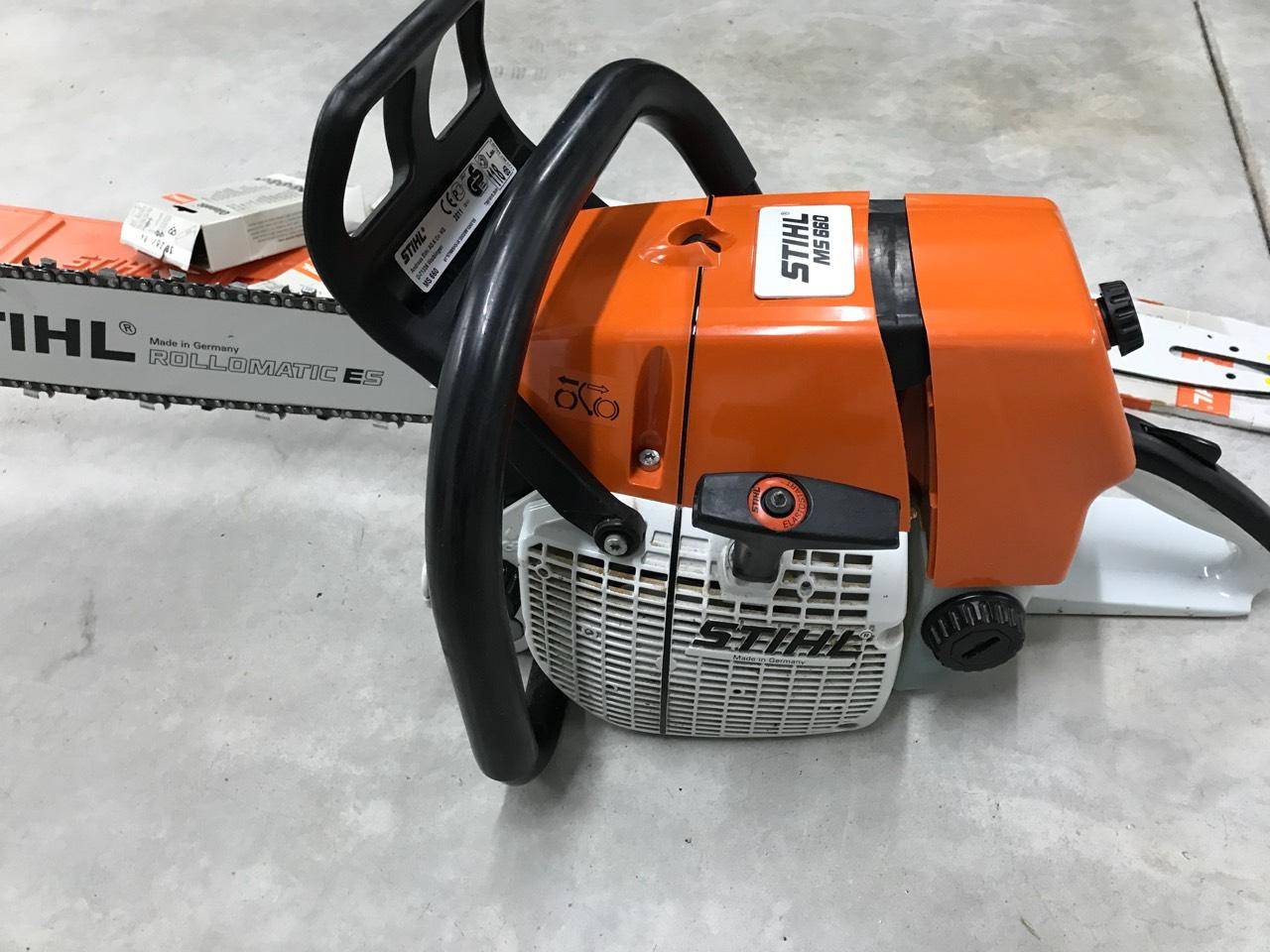

Цепная пила Stihl ms-660

Бензопила Stihl ms-660 — профессиональный инструмент, позволяющий не только валить лес, распиливать деревья, пилить доски, но и делать раскряжевку очень больших стволов, а также использовать пилу для работы на мобильных пилорамах типа “Мурки” или “Логосоль”. В базовую комплектацию к устройству пильная гарнитура не входит. Это позволяет новоявленному владельцу мотопилы выбрать под себя и свои потребности шину и вариацию цепи.

Бензопила “Штиль” МС-660 весит 7,3 кг. и имеет такие характеристики: оснащена высокопроизводительным карбюраторным двухтактным двигателем собственного производства Stihl, мощность силовой установки 7,1 л. с. защита от перегрева воздушная, запуск ручной от инерционного стартера, система зажигания — бесконтактная. Управление запуском производится одним рычагом (и на холодную, и на горячую). Для облегчения запуска встроен декомпрессор. При необходимости инерционный тормоз цепи мгновенно остановит агрегат.

Карбюратор мембранный, со встроенным компенсатором, который позволяет выровнять мощность силовой установки и обеспечить практически полное сгорание топливно-воздушной смеси, как результат — более чистый выхлоп. Строение карбюратора не позволяет оператору мотопилы самостоятельно производить регулировку оборотов двигателя, но позволяет отрегулировать холостой ход, при котором цепь не должна двигаться. Имеется подогрев карбюратора, который эффективен в период холодов.

Натяжение цепи боковое, упрощенное, с максимальной защитой рук оператора. Для защиты двигателя от загрязнений предусмотрен воздушный фильтр многоразового использования. Смазка режущего элемента в конкретных точках экономит до 50% смазочных материалов. Антивиброзащита рукояток заботится о здоровье оператора.

Согласно инструкции, оператор бензопилы может поставить на агрегат шину как в 40-50 см, так и 90 см. (максимальная длина). В соответствии подбирается и режущая цепь Oilomatic с шагом ⅜ дюйма. Режущий орган с победитовыми напайками тупится в 4 раза меньше, качество распила улучшено.

Существует три модификации бензопилы “Штиль” МС-660:

Стандартная модификация МС-660.
Бензопила Stihl Magnum 660 — мощность двигателя увеличена до 7,61 л. с.
Бензопила “Штиль” МС-660, оборудованная системой обогрева рукояток.

Предлагаем ознакомиться с техническими характеристиками стандартной модели бензопилы Stihl MS-660:

Удержание инструмента

Чтобы правильно запустить бензопилу в работу, следует в момент запуска ее удерживать верным способом

Здесь очень важно расположение пилы. Удержание в момент пуска может осуществляться двумя способами

В первом случае пилу устанавливают на ровную поверхность, левую руку при этом нужно держать прямо и удерживать ею инструмент за верхнюю рукоятку, правую ногу поставьте на защиту для второй руки, а сам инструмент прижмите к земле. В подобном положении выполнить запуск инструмента будет удобно, поскольку ваша правая рука свободна, а инструмент при этом зафиксирован вполне надежно.

Независимо от того, в каком положении планируется проводить запуск пилы, обязательно включите тормоз пильной цени.

Во втором варианте нужно занять положение стоя и удерживать верхнюю ручку инструмента левой рукой, а заднюю ручку зажмите между ног. Благодаря такой позиции вы с легкостью заведете маломощный инструмент, и он будет надежно зафиксирован, тем самым вы защитите себя от несчастного случая.

Технические характеристики пилы

На сегодняшний день миллионы потребителей пользуются этим инструментом и в один голос гласят о его неоспоримых преимуществах. Итак, давайте для начала ознакомимся с тем, какими именно особенностями обладает этот «гигант» техники:

в первую очередь хотелось бы поставить акцент на том, что данный инструмент достаточно крепкий, мощный и способный справиться с самыми сложными нагрузками; во-вторых, немаловажным преимуществом является то, что бензопила работает на бензине, именно эта особенность позволяет производить с ней работу независимо от того есть ли поблизости источник питания; этот инструмент оснащен уникальной системой, а именно антивибрационной

Важно то, что на сегодняшний день единицы моделей могут похвастаться такого рода индивидуальностью. К тому же эта особенность позволяет снизить степень усталости рук во время работы, так как ни для кого не секрет что сильные вибрации становятся слишком тяжелыми во время работы. Тот, кто сталкивался с подобной деятельностью, несомненно, поймет без объяснений

Более того нагрузка на руки в виде вибраций становится причиной плохого кровообращения, а это может негативно сказаться на вашем здоровье;

Тот, кто сталкивался с подобной деятельностью, несомненно, поймет без объяснений. Более того нагрузка на руки в виде вибраций становится причиной плохого кровообращения, а это может негативно сказаться на вашем здоровье;

цепной инерционный тормоз, который предназначен для того чтобы защитить ваши руки в случае если во время нажатия на защиту (переднюю) будет сильная отдача. Останавливается этот механизм самолично и практически сразу. Данная особенность позволяет максимально обезопасить себя во время эксплуатации инструмента; немаловажным является наличие натягивания цепи, а именно бокового, который также служит своеобразной вашей защитой от непредвиденных ситуаций. Находится винт (натяжной) в боковой части крышки звездочки цепи. Такая особенность оберегает ваши руки от опасных элементов находящихся на пиле, к примеру такими являются как цепь которая достаточно острая, так и упор с зубчатой поверхностью. Как заточить цепь бензопилы болгаркой смотрите здесь.

пила данной модели оснащена клапаном (декомпрессионным), основной задачей которого является вывести ненужную часть смеси находящейся непосредственно в цилиндре во время того как вы будете запускать двигатель. Такого рода преимущество позволяет в значительной степени снизить усилия во время нажатия на трос (пусковой), который непосредственно отвечает за запуск. К тому же эта особенность не только облегчит вам работу, но и снизить износ самой запускающей системы; производитель дополнил данную модель достаточно практичной системой смазки, которая детальным образом можно сказать отсчитывает необходимое количество смазки на цепи и шипы, буквально до капли

Соблюдение соотношение бензина и масла для бензопилы, очень важно, в целях экономии. Правильное соотношение является причиной того, что вы будете меньше расходовать масло, ну на процентов пятьдесят так это точно. Масло для цепи бензопилы можно приобрести в любом специализированном магазине

А теперь давайте поговорим непосредственно о технических характеристиках данной модели. Итак:

инструмент оснащен мощным двигателем, общий объем которого составляет 91,6 см2;
приборная мощность – 5200 Вт;
общий вес – 7,3 кг;
длина шины находящейся на бензопиле составляет около 63 см;
шаг цепи прибора – от 3 до 8 см;
инструмент оснащен двумя баками – масляным и топливным с объемами 825 и 350 см2;
холостые обороты – 2500 об/мин;
максимальные обороты – 13500 об/мин;
вибрационный уровень – 7,0 м/с2;
звуковой уровень давления – 101 дБ;
звуковой уровень мощности – 109 дБ.

Стоимость пилы соответствует заявленным характеристикам производителя.

Особенности запуска инструмента

Для запуска инструмента нужно, чтобы несколько процессов произошли одновременно:

под поршень двигателя должна быть подана топливная смесь;
она должна максимально сжаться;
в этот момент для воспламенения и запуска должна быть подана искра.

Каждый из перечисленных процессов происходит в момент, когда вы тянете ручку стартера. При использовании новой бензопилы нужно не забыть про обкатку.

Однако на деле все не так просто. Топливо для запуска инструмента в режиме горячего и холодного двигателя должно отличаться по качеству воздушной смеси. Так, горячий двигатель может заработать с нормальным уровнем воздуха, который обеспечит его стабильную работу и будет нормально держать обороты холостого хода. Однако аналогичного количества воздуха будет много для приведения в работу холодного двигателя. Перед запуском бензопилы стартер потребуется потянуть порядка 10 раз и, возможно, больше.

Чтобы снизить количество воздуха и увеличить подачу топлива в карбюраторе бензопилы, устанавливается специальная заслонка, отвечающая за вопрос регулировки количества воздуха при запуске двигателя. Заводить двигатель посредством пилы получится быстрее, поэтому продолжительность работы стартера и пилы в целом будет увеличена.

Очень опасно выполнять запуск пилы в месте заправки.

Сколько стоит

Изделие китайской сборки бензопила Stihl MS-660 пользуется высокой популярностью за свою надежность, безопасность и удобство в работе. Пользователи отмечают низкий уровень шума и вибрации при работе агрегата, длительный ресурс и возможность эксплуатации в зимних условиях. Существенным минусом для многих профессиональных лесорубов и владельцев земельных наделов является цена инструмента и запчастей к нему. Необходимые детали иногда приходится ждать долго, что негативно сказывается на процессе лесозаготовки.

Смотрите » Конструкция и стоимость ТОП-3 популярных бензопил Shindaiwa (Шиндайва) по отзывам

Новое в заводской комплектации изделие стоит в пределах 70000-75000 рублей. Разброс в стоимости определяется местом жительства покупателя, статусом торговой организации и выбором способа доставки товара. Подержанный инструмент в исправном состоянии можно приобрести дешевле. Его предлагают купить за 50000-65000 рублей в зависимости от состояния и степени износа. От предложений с указанием меньшей цены следует отказываться. Велика вероятность купить подделку, которая прослужит недолго.

STIHL MS-660: Как отличить подделку от оригинала?

На территории Российской Федерации право на продажу официальных продуктов «Штиль» предоставляется исключительно законным дилерам. Из этого следует, что на спонтанных рынках и для сомнительных частных торговцев невозможно купить оригинальную пилу. Официальные представители имеют сертификат, выполненный в сером цвете, который должен быть предоставлен по первому требованию покупателя.

На инструменте есть наклейка с серийным номером, которая дублируется на пластмассовом корпусе под глушителем. Кроме того, этот индекс указан на упаковочной коробке. Все три номера должны совпадать.

Читайте так же

На шине есть одно большое отверстие. В подделоках часто имеется дополнительное небольшое гнездо, предусмотренное для смазки. Однако этот обман. производители оригинальной модификации, предусмотренной для смазочного устройства с запасом масла, которого вполне достаточно на весь период использования.

Кроме того, стандартная цепочка имеет по каждой ссылке букву S, в отличие от поддельных копий. В оригинальной модели используется минимум наклеек (имеется на ручке, где предписаны правила безопасности). Основной логотип STIHL нельзя склеить.

Запуск согласно инструкции

Разные модели бензопил имеют свои особенности запуска и свои механизмы. Алгоритм запуска устройства мы рассмотрим на примере популярной модели бензопилы Stihl M. S. 180.

Перед началом процесса запуска нужно отметить, что в инструкциях к некоторым моделям бензопил написано, что перед тем, как завести инструмент, следует включить тормоз экстренной остановки для обеспечения дополнительной безопасности. Но при фиксированном тормозе запуск произвести будет сложнее.

Соответственно, его будет лучше расфиксировать.

Если все делать правильно, то ничего сложного не будет. В случае если вы переживаете, что без фиксации бензопила в момент запуска причинит вред, то лучше вообще не рисковать и не приниматься за работу. Итак, алгоритм запуска инструмента «Штиль» следующий:

Перед тем как приступить к заведению инструмента, рычаг регулировки заслонки следует перевести в нижнее положение. Помните, что он двигается на пиле до низа только при условии нажатия кнопки газа. Кнопку газа нажмите и переведите вниз рычаг. Так вы закроете карбюраторную заслонку и зафиксируете газ в нажатом положении;
Далее, энергичными движениями дергайте ручку стартера, пока не услышите характерный звук попытки заведения инструмента. Он тут же должен заглохнуть. Затем рычаг регулировки положения заслонки переводится на шаг вверх;
В данном положении опять дерните ручку стартера, пока пила не заведется. И если она заведется, то из-за того, что ручка газа зафиксирована нажатой, работа будет проходить на высоких оборотах;
Потом один раз нажмите и отпустите кнопку газа, чтобы рычаг регулировки заслонки автоматически принял рабочее положение, а обороты снизились;
В случае необходимости приведения в работу прогретой бензопилы нужно поставить рычаг в рабочее положение, а затем ее заводить;
Чтобы остановить работу двигателя машины, рычаг регулировки заслонки нужно привести в положение вверх.

Неисправности бензопилы Штиль: причины и способы устранения

Как и другой инструмент, пила может выходить из строя. В этом случае необходимо разобраться с причинами неисправности и произвести ремонт. Часто его проводят своими руками.

Причин неисправностей бензоинструмента может быть много: неправильная эксплуатация, работа на износ, использование некачественных масла и бензина. Могут выходить из строя элементы пилы и из-за того, что ее комплектующие состарились. Тогда следует вооружиться знаниями и качественными запчастями.

Бензопила Штиль не заводится

Поломка возникает при отсутствии смазки цепи. Следует осмотреть бак для масла, возможно, в нем образовалась дыра или трещина. В этом случае резервуар меняют, иначе могут возникнуть проблемы с карбюратором.

Причина может быть и в засорении карбюратора. Рекомендуется достать его и почистить от мусора.

Нет искры на бензопиле Штиль

Частая проблема, при которой пила перестает заводиться. Искры не будет в двух случаях:

слишком много масла в топливной смеси, оно оседает на стенках карбюратора и препятствует зажиганию;
поломка свечи.

В этих случаях необходимо проверить правильность консистенции смеси, почистить или заменить свечу зажигания.

Почему рвет цепь на бензопиле Штиль

Проблема происходит из-за отсутствия масла или его малой консистенцией. Оно не смазывает цепь, поэтому она начинает истираться. В конечном итоге шина стает непригодной. Исправить ситуацию можно, проверив резервуар для масла.

Бензопила Штиль глохнет при нажатии на газ

Это свидетельствует о неисправности цилиндра. Чтобы устранить проблему, необходимо осмотреть цилиндр. Наличие царапин и скоп говорит о том, что его нужно заменить.

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
надевается и закрепляется шина;
натягивается цепь;
правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
топливная смесь заливается в бак;
масло для смазки цепи заливается в бак;
проверяется надежность натяжения крепежей;
согласно инструкции проводится запуск пилы;
проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента. Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар

Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов)

Техническое обслуживание

Перед эксплуатацией проверяется:

состояние цепи, заточка;
натяжка цепи;
затяжка крепежей;
заполнение топливного и масляного баков;
наличие смазки цепи;
холостой ход и т. д.

После распиловочных работ производится:

чистка бензопилы;
ослабляется натяжение цепи (обязательно);
заточка цепи (при необходимости);
состояние шины, ее износ;
обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

отсутствует топливная смесь;
нет контакта на свече зажигания;
обрыв высоковольтного провода;
топливный насос не качает;
забились топливопроводы;
проблемы со свечей;
не отрегулировано зажигание;
заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

нагар на свече зажигания;
свеча износилась, необходима замена (через 100 часов работы);
карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

не отрегулирован карбюратор;
засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

Горюче-смазочные материалы.

Нетрудно догадаться, что основное топливо для бензопил – это бензин, однако вовсе не какой попало. В качестве топлива следует использовать только 92-й неэтилированный бензин без «моющих свойств» и прочих химических добавок.

Двигатели подавляющего большинства бензопил («Дружбу» и «Урал» в расчет не берем) – двухтактные, их нужно кормить смесью бензина с маслом для двухтактных двигателей в пропорции 50 к 1 (на 50 частей бензина 1 часть масла) Ниже приведена простая таблица соответствия объемов бензина и масла, которые необходимо смешивать. Бензин Масло

50л 1л 10л 200 мл 5л 100 мл 3л 60 мл 2л 40 мл 1л 20 мл

Разведенный с маслом бензин перед заливкой в бензобак следует тщательно перемешать.

ВАЖНО! – смесь бензина с маслом хранится не более 1 месяца, т.к. масло окисляется и теряет смазывающие свойства, что приводит к выходу из строя бензопилы и НЕГАРАНТИЙНОМУ РЕМОНТУ, по стоимости сопоставимому с покупкой новой бензопилы. Большинство производителей бензопил также выпускают и масла к ним, обозначая свои рекомендации в инструкции по эксплуатации

Известны случаи, когда СЦ отказывали в гарантийном ремонте бензопил по причине использования масла, которое отсутствовало в списке рекомендованных, поэтому на период гарантии КРАЙНЕ ЖЕЛАТЕЛЬНО соблюдать рекомендации производителя относительно масел. Вообще, масла для двухтактных двигателей от разных производителей в большинстве случаев (Исключая масла Stihl – их нежелательно использовать с другими марками бензопил) совместимы с аналогами и после окончания гарантийного срока аналоги использовать не возбраняется, предварительно все-таки уточнив совместимость у продавца

Большинство производителей бензопил также выпускают и масла к ним, обозначая свои рекомендации в инструкции по эксплуатации. Известны случаи, когда СЦ отказывали в гарантийном ремонте бензопил по причине использования масла, которое отсутствовало в списке рекомендованных, поэтому на период гарантии КРАЙНЕ ЖЕЛАТЕЛЬНО соблюдать рекомендации производителя относительно масел. Вообще, масла для двухтактных двигателей от разных производителей в большинстве случаев (Исключая масла Stihl – их нежелательно использовать с другими марками бензопил) совместимы с аналогами и после окончания гарантийного срока аналоги использовать не возбраняется, предварительно все-таки уточнив совместимость у продавца.

Адгезионная (обладающая свойством прилипания к поверхности) смазка для пильных цепей, совершенно необходимая для нормальной и продолжительной работы пильной гарнитуры, в принципе универсальна и не требует строгого соблюдения рекомендаций изготовителя.

Смазки иных типов использовать для этих целей нежелательно, но в случае острой необходимости можно заменить адгезионную смазку обычным моторным маслом.

ВАЖНО: категорически не рекомендуется использовать для смазки цепи отработанное моторное масло, а также легкие масла (веретенное и т.п). Стоимость замены сломанного масляного насоса значительно превысит сомнительную выгоду от подобной экономии на масле

Преимущества пилы “Штиль” МС-660

«Пила отличного качества и высоких возможностей.

Достоинства: мощность, пилит вообще любую древесину, выносливость, долговечность.

Недостатки: очень дорогая, если вы не профессионал и никак не связаны с древесиной в больших масштабах — можно смело брать дешевле.

Опишем характерные особенности мотопилы, выгодно выделяющие ее из различных конкурентоспособных аналогов:

надежность и оригинальность оригинальной пилы “Штиль” MS-660;
автономность работы, нет привязки к источнику питания;
облегченный запуск при любых температурах;
стабилизация оборотов в рабочем режиме и на холостом ходу;
высокая производительность силовой установки;
высокий крутящий момент;
ремонтопригодность бензопилы, наличие в доступе запасных частей;
возможность распиловки деревьев большого диаметра;
защита пилы от воздействия осадков;
система безопасности на высоте, тормоз срабатывает автоматически;
доступ к воздухозаборнику максимально упрощен;
эффективное и упрощенное крепление пильной гарнитуры;
экономная система смазки;
простота сборки и эксплуатации;
однорычажное управление;
улучшенная система подачи топлива.
Недостатки следующие:
высокая цена пилы;
высокая стоимость комплектующих.

Анатолий, 38 лет

Александр, 41 год

Устройство и принцип работы карбюратора бензопилы Stihl MS 660

Карбюратор этой модели состоит из почти 50 деталей, включая элементы крепления.

Основные узлы карбюратора бензопилы Stihl MS 660:

Корпус из легких сплавов цветных металлов, с каналами подачи топливно-воздушной смеси, накопительной камерой.
Диффузор и камера в корпусе для распыления топлива.
Жиклеры с калиброванными отверстиями для дозированной подачи топлива.
Воздушная и дроссельная заслонки.
Игольчатый клапан для открытия и закрытия канала подачи бензина из бака.
Эластичная мембрана, определяющая положение игольчатого клапана.
Насос ручной подкачки топлива для запуска холодного двигателя (праймер, или подсос).

При первом запуске холодного двигателя бензопилы, бензин подкачивается вручную кнопкой праймера. Первые рывки стартера делаются при закрытой воздушной заслонке. После схватывания и при работе ДВС воздушная заслонка открывается.

Во время работы ДВС в камере сгорания образуется разрежение, и подсос смеси происходит автоматически.

При холостых оборотах поступление смеси ограничено закрытой дроссельной заслонкой с отверстием для прохода небольшого количества топлива.

Положение дроссельной заслонки регулируется при работе бензопилы ручкой газа. При нажатии ручки она открывается, увеличивается подача топлива в ДВС, и наоборот.

Для нормальной работы ДВС смесь должна быть оптимальной по пропорциям топлива и воздуха, что достигается регулировкой карбюратора бензопилы Stihl MS 660.

Инструкция по эксплуатации

Руководство по эксплуатации содержит полную информацию об инструменте, знакомит новоявленного владельца пилы с особенностями ее использования и приемами работы.

Инструкция состоит из следующих разделов:

Устройство бензиновой пилы “Штиль”МС-660.
Требования безопасной работы и обслуживания мотопилы Stihl.
Таблица технических характеристик модели МС-660.
Подготовка пилы к первому запуску.
Особенности обкаточного периода.
Обслуживание бензопилы.
Таблица неисправностей, их причины и способы устранения.
