Как регулировать скорость?
Иногда получается так, что хочется изменить быстроту движения вашего мотоблочного устройства: увеличить или, что случается довольно редко, уменьшить ее.
Для увеличения скорости передвижения мотоблочных агрегатов обычно применяют один из двух нижеприведенных методов:
- замена колес на большие по диаметру;
- замена пары шестеренок редуктора.
Обычный диаметр колес практически всех мотоблоков составляет 570 мм. Чаще всего при замене подбирают шины с диаметром, который больше данного примерно в 1,25 раза, – 704 мм. Хоть разница в размерах сравнительно невелика (всего 13,4 см), скорость движения существенно увеличивается. Конечно, если конструкция позволяет поставить более крупные шины, можете попробовать увеличить выигрыш по скорости.
Шестереночная пара, установленная в колесном редукторе, обычно состоит из двух шестеренок с числом зубчиков 12 у маленькой и 61 у большой. Можно изменить этот показатель на 18 и 55 соответственно (только у специалистов в центрах обслуживания сельхозтехники), тогда выигрыш в скорости составит примерно 1,7 раза
Не пытайтесь самостоятельно провести операцию по замене шестеренок: здесь очень важно подобрать не только качественные детали с минимальными погрешностями, но и соответствующий шкив. Важную роль играет и фиксаторная пластина вала редуктора
Возможное решение увеличения скорости состоит и в регулировке переключателя газа: когда включается аппарат, переставьте его из первой позиции на вторую. Для понижения быстроты движения верните в исходную позицию. Конечно, для изменения скорости в меньшую сторону не нужны специальные уменьшители – достаточно не переключаться на высокие передачи.
Также возможные решения проблемы увеличения скорости мотоблока – замена мотора на более мощный и модернизация либо установка системы сцепления (в некоторых устаревших моделях она не предусмотрена).
Может помочь увеличить скорость (особенно на неровном рельефе или тяжелых почвах, где часты пробуксовки техники из-за недостаточного веса агрегата) и установка утяжелителей. Их можно изготовить и собственноручно из металлических деталей. Утяжеляющие конструкции устанавливаются на раму мотоблока и колеса. Для рамы понадобятся металлические уголки, из которых формируется самодельная съемная конструкция, то есть вы легко сможете ее снять в случае отсутствия надобности. На эту съемную дополнительную раму прикрепляют дополнительные балластные грузы. На колеса нужны диски из стали и полнотелые железные болванки с поперечным сечением в виде шестигранника. Эти детали свариваются и вставляются в ступицы. Для надежной фиксации используют шплинты, которые устанавливают в специально подготовленные отверстия.
Конечно, если под рукой нет круглых стальных элементов, вы можете заменить их практически любым подручным материалом: изделиями из железобетона или даже уплощенными круглыми флягами из пластика, внутрь которых засыпан песок.
Для ускорения мотоблока с тележкой при плохих погодных условиях – снег, слякоть, раскисшая от проливных дождей почва – можно поставить гусеницы (если конструкция позволяет). Этот метод требует установки дополнительной колесной пары и приобретения гусениц из резины довольно большой ширины. С внутренней стороны гусеничного полотна прикрепляют ограничители для надежной фиксации резины и предупреждения соскакивания ее с колесной пары.
Также для этой цели можно заменить родную коробку передач на аналогичное устройство с пониженной передачей – для облегчения преодоления препятствий.
Если вы хорошо ухаживаете за агрегатом, соблюдаете все рекомендации по эксплуатации устройства, проводите регулярные профилактические техосмотры, то мотоблок будет выдавать максимум своих возможностей в отношении скорости и производительности.
О регуливке скорости почвофрезы мотоблока смотрите в видео ниже.
Многие фермеры интересуются, как увеличить скорость мотоблока. Самой распространенной сельскохозяйственной техникой является мотоблок. С его помощью значительно упрощается выполнение работ на земельных и приусадебных участках. Рассмотрим, как можно повысить обороты на данной технике. При увеличенной скорости повысится производительность и проходимость мини-машины, которую можно использовать в любой сезон и погоду.
Как регулировать скорость?
Иногда получается так, что хочется изменить быстроту движения вашего мотоблочного устройства: увеличить или, что случается довольно редко, уменьшить ее.
Для увеличения скорости передвижения мотоблочных агрегатов обычно применяют один из двух нижеприведенных методов:
- замена колес на большие по диаметру;
- замена пары шестеренок редуктора.
Обычный диаметр колес практически всех мотоблоков составляет 570 мм. Чаще всего при замене подбирают шины с диаметром, который больше данного примерно в 1,25 раза, – 704 мм. Хоть разница в размерах сравнительно невелика (всего 13,4 см), скорость движения существенно увеличивается. Конечно, если конструкция позволяет поставить более крупные шины, можете попробовать увеличить выигрыш по скорости.
Шестереночная пара, установленная в колесном редукторе, обычно состоит из двух шестеренок с числом зубчиков 12 у маленькой и 61 у большой. Можно изменить этот показатель на 18 и 55 соответственно (только у специалистов в центрах обслуживания сельхозтехники), тогда выигрыш в скорости составит примерно 1,7 раза
Не пытайтесь самостоятельно провести операцию по замене шестеренок: здесь очень важно подобрать не только качественные детали с минимальными погрешностями, но и соответствующий шкив. Важную роль играет и фиксаторная пластина вала редуктора
Логически рассуждая, уменьшения скорости передвижения мотоблока можно добиться исполнением диаметрально противоположных действий – уменьшить диаметр шин или количество зубчиков на шестеренчатой паре.
Возможное решение увеличения скорости состоит и в регулировке переключателя газа: когда включается аппарат, переставьте его из первой позиции на вторую. Для понижения быстроты движения верните в исходную позицию. Конечно, для изменения скорости в меньшую сторону не нужны специальные уменьшители – достаточно не переключаться на высокие передачи.
Также возможные решения проблемы увеличения скорости мотоблока – замена мотора на более мощный и модернизация либо установка системы сцепления (в некоторых устаревших моделях она не предусмотрена).
Может помочь увеличить скорость (особенно на неровном рельефе или тяжелых почвах, где часты пробуксовки техники из-за недостаточного веса агрегата) и установка утяжелителей. Их можно изготовить и собственноручно из металлических деталей. Утяжеляющие конструкции устанавливаются на раму мотоблока и колеса. Для рамы понадобятся металлические уголки, из которых формируется самодельная съемная конструкция, то есть вы легко сможете ее снять в случае отсутствия надобности. На эту съемную дополнительную раму прикрепляют дополнительные балластные грузы. На колеса нужны диски из стали и полнотелые железные болванки с поперечным сечением в виде шестигранника. Эти детали свариваются и вставляются в ступицы. Для надежной фиксации используют шплинты, которые устанавливают в специально подготовленные отверстия.
Конечно, если под рукой нет круглых стальных элементов, вы можете заменить их практически любым подручным материалом: изделиями из железобетона или даже уплощенными круглыми флягами из пластика, внутрь которых засыпан песок.
Не забывайте о соблюдении равновесия: грузы на колесах должны быть равны по массе, а по раме – равномерно распределены, иначе возникнет перекос, из-за которого при выполнении поворотных маневров ваш агрегат может завалиться набок.
Для ускорения мотоблока с тележкой при плохих погодных условиях – снег, слякоть, раскисшая от проливных дождей почва – можно поставить гусеницы (если конструкция позволяет). Этот метод требует установки дополнительной колесной пары и приобретения гусениц из резины довольно большой ширины. С внутренней стороны гусеничного полотна прикрепляют ограничители для надежной фиксации резины и предупреждения соскакивания ее с колесной пары.
Также для этой цели можно заменить родную коробку передач на аналогичное устройство с пониженной передачей – для облегчения преодоления препятствий.
И не забывайте о профилактике: чаще меняйте масло, регулярно смазывайте все узлы своего механического друга, следите за состоянием свечей, меняйте изношенные детали на новые.
Если вы хорошо ухаживаете за агрегатом, соблюдаете все рекомендации по эксплуатации устройства, проводите регулярные профилактические техосмотры, то мотоблок будет выдавать максимум своих возможностей в отношении скорости и производительности.
О регуливке скорости почвофрезы мотоблока смотрите в видео ниже.
Все права защищены, 14+
Запрещено использование любых материалов без нашего предварительного письменного согласия.
Общие характеристики

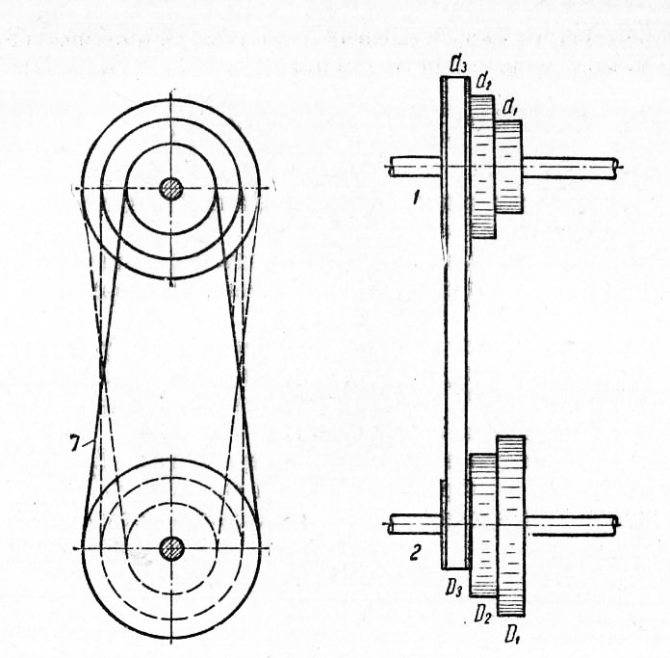

Как правило, шкив для редуктора мотоблока бывает разных размеров. Самые распространенные варианты – это шкив для мотоблока диаметра 20 мм и 19 мм (для мотоблока). Материалы, из которых изготавливаются данные детали, также бывают самыми разнообразными. Обычно используется дюраль, сталь, чугун или алюминий. Эти материалы имеют важные преимущества:
- они прочные;
- они минимально подвергают износу резиновые ремни.
В продаже, безусловно, встречаются шкивы и из других материалов, например, из фанеры, пластмассы и текстолита. Их качество будет намного ниже алюминиевых или чугунных изделий.
Опытные агрономы стараются перед тем, как покупать шкивы ведомые для мотоблока, сначала приобрести новые ремни. И только после этого выбирать детали, ориентируясь на габариты ремня.
Для электродвигателей подходит три типа конструкций. Они стандартизированы. Это:
- дисковые (до сорока сантиметров);
- со спицами (до ста сантиметров);
- монолитные – например, шкив с диаметром 25 мм, трехручейный (до десяти сантиметров).
Форма посадочного отверстия может быть двух видов – в форме конуса или цилиндра. Нормальное число канавок – это восемь штук. Поверхность канавки нужно непременно шлифовать, чтобы резиновые ремни не так быстро изнашивались.
Сообщений 1 страница 12 из 12
Поделиться111 февраля, 2015г. 16:31:19
Многие сталкивались с проблемой «где взять шкив большого диаметра»? У токаря дорого или нет нужного материала. А зачастую и токаря не найти. Предлагаю самому изготовить шкив нужного диаметра..
Берём лист металла 2 мм. Сверлим отверстия и от них чертим круг нужного диаметра. У меня это R 100 мм.
Вырезаем болгаркой две круглых заготовки. (режем аккуратно сверху листа).
Изготавливаем вот такую пластину, толщиной 8-10 мм. R-80 мм. И тоже с отверстием по центру. Скручиваем всё воедино..
Аккуратно на наковальне загибаем края тонких пластин. Стучим в том месте где находится толстая пластина. Потихоньку поворачиваем толстую пластину по кругу загибаем весь край. Не нужно спешить, загибаем за раз по 2-3 мм. Так доводя загиб до нужного Вам.
Скручиваем получившиеся «тарелки» как положено. Получается что то похожее на шкив..
Делаем отверстие нужного Вам диаметра. У меня это ступица ведомого диска ВАЗ.
Можно приварить ступицу. Но у меня прикручена. Всегда можно поменять.
Вот и готовый шкив. Не так это и сложно.
Ремень подойдёт любой. Так как нет полки внутри шкива.
Литье в песчаные формы
Для изготовления деталей литьем применяется несколько технологий. Самая простая — литье в песчаные формы:
Если требуется изготовить алюминиевую деталь простой формы, то выполнять литье можно открытым способом непосредственно в грунт — кремнезем. Изготавливают небольшую модель из любого материала: дерево, пенопласт. Устанавливают в опоку. Грунт укладывают вокруг небольшими слоями и тщательно трамбуют. После того как образец извлекают, кремнезем хорошо держит форму и литье выполняют прямо в нее.
В качестве формирующей смеси можно использовать песок, соединенный с силикатным клеем, или цемент, замешанный на тормозной жидкости. Соотношение материалов должно быть таким, чтобы если смесь сжимать, она сохраняла форму.
Видео «Литьё алюминия в земляную (песочную) форму в домашних условиях»
Для деталей сложной формы применяется иная технология.
Литье по выплавляемым моделям
Этот известный давно способ для изготовления алюминиевых изделий в домашних условиях может быть немного изменен. Принцип литья заключается в следующем:
Из легкоплавкого материала изготавливается модель. Укладывается в определенную форму, заливается гипсом. Устанавливается один литник или несколько. После того как гипс застыл, его хорошо просушивают. При высокой температуре легкоплавкий материал переходит в жидкое состояние и вытекает через литник. В полученную форму льют алюминиевую заготовку.
Рекомендуемый материал — воск, имеет один очень большой недостаток. Это высокая цена материала. Но для небольших деталей он не нанесет большого вреда семейному бюджету.
Подробности процесса можно уточнить по видео.
Видео «Литье алюминия под высоким давлением»
Таким образом, изготовить необходимую деталь из алюминия различной формы можно даже самому обычному мастеру-любителю.
Что такое ходоуменьшитель и для чего он предназначен?
Огородную технику можно сделать еще более эффективной и функциональной, если использовать вместе с ней дополнительное оборудование. К таким приспособлениям относится ходоуменьшитель к мотокультиватору. Такого рода изделие достаточно просто изготовить самому, в результате чего вы получите эффективный инструмент, помогающий добиться понижения скорости передвижения культиватора.
Чаще всего ходоуменьшитель используется в паре с пневмоколесами. Немного реже оборудование применяется вместе с колесами, оборудованными грунтозацепами. Это помогает существенно улучшить сцепку культиватора с грунтом, что нередко требуется в условиях очень рыхлой и мягкой почвы.
Немного снизить скорость движения культиватора зачастую требуется в том случае, когда оператору необходимо направить мощность культиватора не на его скоростные показатели, а на увеличение крутящего момента или повышение тягового усилия.
Как сделать заднюю скорость на мотоблоке
Рассмотрим, как сделать заднюю скорость на мотоблоке. Наличие реверса зависит от модели и габаритов мини-техники. Можно обрабатывать землю мотокультиватором, легким мотоблоком и тяжелым агрегатом. Все зависит от поставленных целей и задач. Обычно при использовании моделей весом до 30 кг не возникает потребности в задней скорости, к тому же она усложняет конструкцию агрегата. На тяжелом агрегате без этой функции будет сложнее выполнять работу.
Без редуктора сельскохозяйственная техника не будет двигаться. Он бывает:
Задачей углового редуктора является обеспечение столкновения трансмиссии с двигателем, что влияет на мощность редуктора. Шестеренчатый — это передатчик между мотором и колесами. Понижающий редуктор служит для уменьшения числа оборотов, чтобы увеличилась мощность.
Реверсный механизм имеет муфту, располагающуюся между шестернями. Они находятся на главном валике. Главная задача этой системы — обеспечить задний ход техники. Для самостоятельного изготовления данного механизма первым делом нужно приготовить корпус, для которого многие используют двухдюймовый фитинговый угольник.
Можно применить вал генератора от мотоцикла Урал. Шестерни подойдут с бензопилы Дружба. В вале нужно просто просверлить отверстие соответствующего диаметра. С противоположной стороны вмонтировать другой вал-шестерню с подшипниками. И уже на выходном насадить шкив для обеспечения вращения.
Можно приобрести готовый редуктор, только при покупке предпочтение лучше отдавать более дорогим механизмам, т. к. они надежнее и служат дольше.
Если увеличить скорость культиватора, то нужно учесть, что износ будет происходить намного быстрее. При выполнении земельных работ хочется побыстрее справиться с поставленной задачей. Чтобы повысить или снизить быстроту передвижения, можно попробовать ручку газа. Если работа предстоит тяжелая, то при уменьшении газа двигатель заглохнет.
Первая скорость используется при вспашке земли, когда требуется большая мощность агрегата. Ускоренная работа уменьшает глубину культивации.
Ходоуменьшитель – это неотъемлемый элемент современного мотоблока. Его функция заключается в изменении количества оборотов выходного вала, результатом чего становиться увеличение или уменьшение крутящего момента двигателя сельскохозяйственной машины.
Увеличение проходимости и усовершенствование мотоблока
Так, как усовершенствовать мотокультиватор можно с помощью утяжелителей. Их можно купить или изготовить и установить самостоятельно. Утяжелители устанавливаются на раму и колеса. Грузы для колес изготавливаются из полнотелого профиля и стальных дисков. Корпус утяжеляется при помощи специальных съемных рам и уголка. К раме прикрепляются грузы с разным весом и конфигурацией. Так, как утяжелить мотокультиватор иногда нужно достаточно сильно, можно применить железобетонные изделия.
Такие грузы достаточно хорошо смогут нагрузить мотоблок. С помощью подобных не хитрых приспособлений значительно расширяется ареал применение техники.
Увеличить возможности мотоблока и превратить его в снегоход можно с помощью гусениц. Для этого нужно только установить дополнительную ось с колесами и купить широкие резиновые гусеницы. На внутреннюю часть гусениц прикрепляются ограничители, чтобы не соскальзывали с колес. Такой снегоход пригодится в хозяйстве и зимой, когда тяжело проехать на машине по огромным сугробам и весной, когда земля еще слишком влажная, а местность для другой техники не проходимая.
Как регулировать скорость?
Иногда получается так, что хочется изменить быстроту движения вашего мотоблочного устройства: увеличить или, что случается довольно редко, уменьшить ее.
Для увеличения скорости передвижения мотоблочных агрегатов обычно применяют один из двух нижеприведенных методов:
- замена колес на большие по диаметру;
- замена пары шестеренок редуктора.
Обычный диаметр колес практически всех мотоблоков составляет 570 мм. Чаще всего при замене подбирают шины с диаметром, который больше данного примерно в 1,25 раза, – 704 мм. Хоть разница в размерах сравнительно невелика (всего 13,4 см), скорость движения существенно увеличивается. Конечно, если конструкция позволяет поставить более крупные шины, можете попробовать увеличить выигрыш по скорости.
Шестереночная пара, установленная в колесном редукторе, обычно состоит из двух шестеренок с числом зубчиков 12 у маленькой и 61 у большой. Можно изменить этот показатель на 18 и 55 соответственно (только у специалистов в центрах обслуживания сельхозтехники), тогда выигрыш в скорости составит примерно 1,7 раза
Не пытайтесь самостоятельно провести операцию по замене шестеренок: здесь очень важно подобрать не только качественные детали с минимальными погрешностями, но и соответствующий шкив. Важную роль играет и фиксаторная пластина вала редуктора
Возможное решение увеличения скорости состоит и в регулировке переключателя газа: когда включается аппарат, переставьте его из первой позиции на вторую. Для понижения быстроты движения верните в исходную позицию. Конечно, для изменения скорости в меньшую сторону не нужны специальные уменьшители – достаточно не переключаться на высокие передачи.
Также возможные решения проблемы увеличения скорости мотоблока – замена мотора на более мощный и модернизация либо установка системы сцепления (в некоторых устаревших моделях она не предусмотрена).
Может помочь увеличить скорость (особенно на неровном рельефе или тяжелых почвах, где часты пробуксовки техники из-за недостаточного веса агрегата) и установка утяжелителей. Их можно изготовить и собственноручно из металлических деталей. Утяжеляющие конструкции устанавливаются на раму мотоблока и колеса. Для рамы понадобятся металлические уголки, из которых формируется самодельная съемная конструкция, то есть вы легко сможете ее снять в случае отсутствия надобности. На эту съемную дополнительную раму прикрепляют дополнительные балластные грузы. На колеса нужны диски из стали и полнотелые железные болванки с поперечным сечением в виде шестигранника. Эти детали свариваются и вставляются в ступицы. Для надежной фиксации используют шплинты, которые устанавливают в специально подготовленные отверстия.
Конечно, если под рукой нет круглых стальных элементов, вы можете заменить их практически любым подручным материалом: изделиями из железобетона или даже уплощенными круглыми флягами из пластика, внутрь которых засыпан песок.
Для ускорения мотоблока с тележкой при плохих погодных условиях – снег, слякоть, раскисшая от проливных дождей почва – можно поставить гусеницы (если конструкция позволяет). Этот метод требует установки дополнительной колесной пары и приобретения гусениц из резины довольно большой ширины. С внутренней стороны гусеничного полотна прикрепляют ограничители для надежной фиксации резины и предупреждения соскакивания ее с колесной пары.
Также для этой цели можно заменить родную коробку передач на аналогичное устройство с пониженной передачей – для облегчения преодоления препятствий.
Если вы хорошо ухаживаете за агрегатом, соблюдаете все рекомендации по эксплуатации устройства, проводите регулярные профилактические техосмотры, то мотоблок будет выдавать максимум своих возможностей в отношении скорости и производительности.
О регуливке скорости почвофрезы мотоблока смотрите в видео ниже.
Многие фермеры интересуются, как увеличить скорость мотоблока. Самой распространенной сельскохозяйственной техникой является мотоблок. С его помощью значительно упрощается выполнение работ на земельных и приусадебных участках. Рассмотрим, как можно повысить обороты на данной технике. При увеличенной скорости повысится производительность и проходимость мини-машины, которую можно использовать в любой сезон и погоду.
Как изготовить фанерный шкив в домашних условиях
Эта конструкция –наиболее простая в изготовлении. Она состоит из следующих деталей:
- тело шкива;
- щеки шкива;
- крепеж-саморезы по дереву.
Количество деталей зависит от ширины приводного ремня. Если она больше, чем толщина фанерного листа, тело приводного колеса придется изготовить из нескольких фанерных кругов.
Диаметр заготовки щек должен быть больше диаметра тела на высоту ремня.
Последовательность изготовления фанерных шкивов следующая:
- разметить заготовки;
- выпилить их из фанеры лобзиком, просверлить центральное отверстие;
- если тело состоит из двух или более кругов, скрепить их столярным клеем или ПВА, следя за совпадением осевых отверстий;
- стянуть круги саморезами;
- обработать боковую поверхность диска наждачной бумагой, напильником или шлифмашиной до получения гладкой ровной поверхности;
- снять фаски с внутренней поверхности щек, их уклон должен равняться уклону поперечного сечения ремня;
- закрепить щеки на теле с помощью клея и саморезов, следя за тем, чтобы не попасть в уже закрученные;
- аккуратно рассверлить центральное отверстие.
При выполнении последней операции нужно сделать диаметр отверстия на полмиллиметра меньше, чем диаметр вала. Это позволит насадить детальна ось в натяг. Шкив из дерева готов.
Места для саморезов следует разметить заранее. Они должны находиться на одной окружности, а также на равных угловых расстояниях друг от друга. Если саморезов четыре- угол должен быть 90°, если 5 — 72°, если шесть — 60°. Тогда радиальную вибрацию удастся свести к минимуму.
Понижающий редуктор для мотоблока своими руками
Понижающий редуктор можно изготовить самому. Для этого на первоначальном этапе необходимо определиться с типом передачи, передаточным числом, а также определить межосевое расстояние между валом привода и валом колес.
Рассмотрим пример создания самодельного ходоуменьшителя для мотоблока с цепной передачей. Подобную конструкцию возможно повторить практически для любого типа мотоблока с минимальными изменениями.
Необходимые материалы и детали
Для постройки понижающего редуктора самостоятельно потребуются следующие инструменты и материалы.
- болгарка;
- сварочный аппарат;
- дрель;
- надфили и сверла;
- штангенциркуль, линейка;
- струбцины и тиски;
- молоток;
- лист металла толщиной 5 мм;
- обрезки трубы с внутренним диаметром для посадки подшипников.
Сборка редуктора
Основной деталью проектируемого уменьшителя хода для мотоблока считается корпус. От него зависит качество всего механизма, взаимное положение осей и валов, соосность посадочных мест под подшипники. Изготавливаться корпус будет из листового металла методом сварки. Для облегчения обслуживания одну из стенок делают съемной.
Вместо гнезд для подшипников и точной расточки используются обрезки труб, внутренний диаметр которых равен внешнему диаметру подшипника. Их выставляют в необходимое положение и окончательно закрепляют сваркой.
Для изготовления валов используют круглый прокат из качественной стали. Его протачиваю до необходимого размера, делают бурты и канавки, фрезеруют шпоночные пазы. В процессе работы валы вращаются вместе со звездочками, передавая крутящий момент через цепь и шпонки.
Опорами для валов служат подшипники. Они воспринимают значительные нагрузки в процессе роботы. От их правильного выбора во многом будет зависеть долговечность и нормальная работоспособность редуктора. Оптимально использовать радиальные подшипники закрытого типа, которые требуют минимального обслуживания.
Звездочки и цепь, скорее всего, придется либо купить либо использовать от списанной техники. Изготавливать подобные детали самому трудоемко и нетехнологично.
Последовательность сборки понижающего редуктора для мотоблока проходит по следующему алгоритму:
- Раскрой стального листа на детали корпуса и крышки.
- Порезка труб.
- Приварка посадочных мест для подшипников.
- Сварка корпуса.
- Покраска корпуса и крышки.
- Установка подшипников.
- Токарная и фрезерная обработка валов.
- Установка валов с одновременной посадкой звездочек и цепи.
- Монтаж крышки корпуса.
После выполненных операций ходоуменьшитель устанавливают на раму мотоблока и проводят ходовые испытания.
