Как просто сделать циркулярку из двигателя от стиральной машины своими руками — пошаговая инструкция

Какое напряжение использовать: 220 или 380

Напряжение в 220 В является повсеместным в бытовых электрических сетях, но приборы под 380 В считаются более стабильными и мощными. В принципе оба параметра способны удовлетворить условиям подключения асинхронного двигателя для циркулярной пилы.

Лучше использовать напряжение 380В, т.к. оно позволяет использовать более мощный двигатель, к тому же с большим крутящим моментом.

Встречаются ситуации, когда есть двигатель на 380В, а в доме напряжение на 220В. Как подключить такой двигатель?

Как подключить 380 В к напряжению 220 В

Все возможные схемы подключения для преобразования 220 В в 380 В указываются на шильдике электродвигателя. Поэтому, сперва смотрим на него и в первую очередь руководствуемся тем, что написано там.

На практике, при подключении обычного асинхронного двигателя, используют 2 метода:

• частотный преобразователь. Его назначение преобразовывать 1 фазу при напряжении 220 В в 3 фазы 380 В с точно таким же параметром напряжения. Частотники стоят дорого, поэтому редко используются для преобразования в домашних условиях;
• при помощи конденсатора. Потребуется устройство для переменного тока. Но конденсатор следует подключать к одной из обмоток двигателя – в этом случае произойдет смещение фазы, и возникнет крутящий момент вследствие образования ЭДС в магнитном поле.

Посмотрев видео можно увидеть два практических способа подключения электрического мотора на 380В к бытовой сети переменного тока.

Как сделать хорошую коптильню из барабана стиральной машины

Вишенка на торте в нашем вопросе – коптильня. Ароматное копчёное мясо, сало и рыбка – что может быть лучше к столу? Если у вас в сарае или гараже завалялся бак от машины с вертикальной загрузкой – считайте, дело в шляпе.

В днище бака необходимо вырезать отверстие для топки, внутри приварить крепления для подвеса продуктов. Остаётся только установить бак на очаг, подвесить рыбу или сало, накрыть бак сверху крышкой и запалить опилки.

Продукты нужно коптить несколько часов до готовности

Важно, чтобы топливо под коптильней тлело, а не горело. Такой прибор лучше расположить вдали от дома

Надеемся, мы вас убедили в том, что не стоит сдавать старую стиральную машину в металлолом

Экономьте время: отборные статьи каждую неделю по почте

Как сделать циркулярку из двигателя стиральной машины

• Если нет никакого желания делать отверстия в корпусе, то применяют кронштейны, которые фиксируются с 2-х сторон.

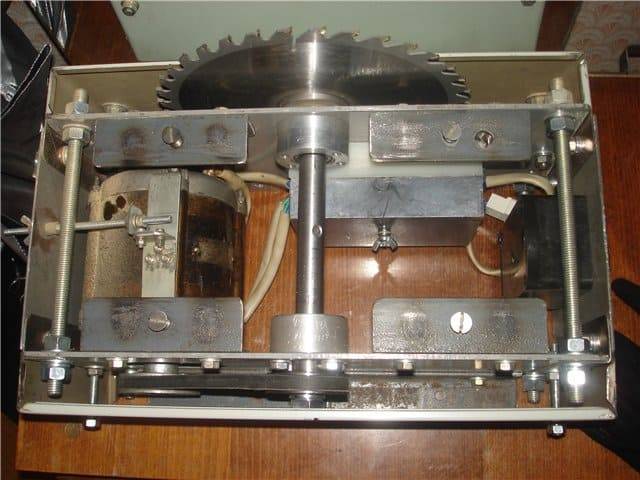

• Циркулярная пила в кустарных условиях, циркулярная пила своими силами, после не долгих раздумий приняли решение создания циркулярной пилы, сразу стало много вопросов, кое что нашел в сети кое что придумал сам, ну что же.
• Схема устройства циркулярной пилы.
• Стационарный станок, циркулярный станок, максимально приближенный к заводским моделям, требует грамотного подхода к сборке, поэтому до того как сделать циркулярную пилу стационарного типа, необходимо продумать нашему клиенту остается до мелочей.
• Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи.

После завершения у них продеваются длинные болты не снизу затягиваются гайками. Перечитайте начиная с, на рисунке выше хорошо видно двенадцать тысяч выдает двигатель, редуктор. Вовторых, из каких элементов состоит рама самодельной циркулярки. Для фиксирования положения крышки контрогается гайка сверху трубы на раме.

Для приведения ее в действие используется достаточно мощный очень электромотор. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы. Благодаря какой} {занимается подобна нефти соединится с рукояткой.

None Любая уважающая себя самозанятая рука будет царапаться при виде такой многообещающей детали.

В этой статье мы расскажем вам, как сделать очень хороший легкий и компактный циркуляр на основе такого движка, на котором можно без проблем разгадать пятидесятую доску или даже планку 10×10.

Внимание! Сборка руками и ее дальнейшее использование могут быть опасными! Поэтому не принимайте этот случай, если вы не уверены в своих навыках и не следуете правилам безопасности!

Эта статья не призыв к действию. И помните, вся ответственность за то, что вы делаете, лежит только на вас!

Вторая жизнь электродвигателя

Из старой, вышедшей из строя машинки для стирки возможно изготовить множество самоделок для хозяйственных нужд. Для этого годятся многие ее элементы, включая корпус, барабан, крышки и т. д. Но наиболее часто изготавливаются агрегаты для использования в хозяйственных целях, домашних мастерских или гаражах- с применением мотора.

Использовать электродвижок от стирального агрегата можно, например, изготовив самодельную соковыжималку на кухню, вибростол для мастерской, а также смастерив многие другие полезные устройства и приспособления, которые смогут значительно упростить домашнему мастеру некоторые виды работ.

Точильный станок

Для изготовления точильного станка не требуется мотор большой мощности, а по числу оборотов, может подойти любой электродвижок от старой машинки для стирки.

Чтобы соорудить станок, нужно подготовить для него опорную плиту из обрезка толстой деревянной доски и закрепить на ней электромотор и выключатель, снятые с той же машинки для стирки. Для крепления можно использовать металлические скобы.

Далее нарезать резьбу и закрепить на валу переходник-насадку для крепления точильного круга. В комплект к насадке можно подготовить переходник с шейкой для отрезного абразивного круга. Тогда уже получится отрезной станок, которым можно будет обрезать пластиковые трубы, а также арматуру, металлический лист или уголок.

В итоге может получиться компактный, переносной и практически универсальный точильно-режущий станок, при изготовлении которого не понадобится использовать электросварку.

Корморезка и зернодробилка

Еще одну самоделку в помощь тому, кто занимается сельским хозяйством, можно сделать из электродвигателя, снятого со стирального оборудования. Это дробилка для зерна и корморезка в одном предмете.

Преобразование машины для стирки белья в корморезку не потребует больших усилий. Для этого нужен только корпус машины с верхней загрузкой белья и сам электромотор. Корпус можно за копейки приобрести в пунктах, где принимается металлолом или поискать на свалке.

Сама технология изготовления агрегата для порезки кормов будет следующая:

Изготовленное своими силами приспособление обойдется намного дешевле и будет работать практически не хуже сделанного в заводских условиях.

Изготовление растворомешалки

Для тех, кто в перспективе собирается строиться или делать ремонт, мотор от стиралки может пригодиться для изготовления полноценной растворомешалки, которая сможет облегчить процесс строительных работ и при этом сэкономить значительные средства. Особенно это будет выгодно для жителей сельской местности, где процесс строительства практически не заканчивается.

Процесс изготовления растворомешалки выглядит примерно таким образом:

Для перемешивания раствора лучше всего использовать стиральный бак от машинки с вертикальной загрузкой. Его емкости как раз хватает для замеса нескольких ведер раствора.

Из бака удаляется активатор и наглухо закрывается отверстие для слива воды. Вместо активатора устанавливается вал, на который внутри бака крепится стальная полоса с лопастями из листового металла.

Бак укладывается и закрепляется к подвижной раме, приваренной к трубе основания мешалки. Снаружи к его дну закрепляется электромотор, соединенный с валом. Для этого в дне бака просверливаются два отверстия по размеру тех, которые находятся на корпусе мотора, после чего бак жестко крепится болтами к бочке.

После этого остается только подключить электродвижок и испытать работу растворомешалки.

Как сделать газонокосилку

Самодельная газонокосилка — это один из вариантов использования электромотора от списанного стирального агрегата. Этот инструмент пригодится хозяевам, которые владеют приусадебным участком или дачным наделом. При этом самоделка не нуждается в покупке каких-либо дополнительных запчастей, которые можно всегда найти в сарае либо на свалке.

Самодельную газонокосилку с мотором от машинки для стирки возможно изготовить таким способом:

Область использования электродвигателей от стиральных аппаратов очень широка. Много материала по самоделкам можно свободно найти в интернете — на тематических сайтах или форумах.

Точильно-шлифовальный станок

Начать необходимо прежде всего с основы будущего станка. Этой платформой может послужить плита из старого ДСП из старой советской мебели, отличающейся своей прочностью и надежностью. Силовой частью агрегата выступает двигатель от стиральной машинки. На его корпусе расположены стандартные шпилечки, к которым нужно прикрепить монтажные уголки, которые потребуется заранее приобрести в любом строительном супермаркете или магазине. Соответственно, уголки крепим к подставке или непосредственно к основе, если это, конечно, удобно.

Не стоит забывать, что простое подключение двигателя из-под стиральной машины в 220 Вт не приведёт ни к чему хорошему. Необходимо сохранить родной конденсатор и произвести подключение мотора именно через него.

Так как вал двигателя от стиральной машинки-автомат не предназначен для закрепления на нем различных режущих, или точильных дисков, потребуется поискать на местных электронных досках переходник для точила или переходник для наждака и приобрести его, чтоб сделать аппарат на совесть.

Купленный переходник садится на 14 миллиметровый вал. Визуально его ни с чем не спутаешь — цилиндрический элемент, который фиксируется болтом с резьбой. Сам вал цилиндра имеет резьбу М 14. На него надевается шайба двухсторонняя с проточными диаметрами, позволяющими устанавливать все расходные материалы для точильно-шлифовального станка на основе старого двигателя от стиральной машинки.

На базе основания имеет смысл изготовить и установить съёмный столик из тех же плит ДВП. Для надежной фиксации столика, на основании потребуется использовать по два шканта с обеих сторон поверхности. В данном дополнении к станку необходимо сделать зазоры под самые различные диски

Это важно

Читать также: Принцип работы плазмореза видео

Таким образом, получается недорогой, но функциональный точильный или шлифовальный станок. Он прослужит долго и надежно, что весьма приятно, особенно в контексте того, что сделать его получилось из старого мотора от стиральной машинки. Кстати, некоторые взяли этот принцип за основу в изготовлении фрезера, хотя большинству эта идея все же кажется безумной.

Порядок подключения

Важно иметь в виду, что двигатель стиральной машины не запускается через конденсатор, не нужна для запуска и пусковая обмотка. Прежде чем приступать к подключению, рассмотрим, какие провода есть в раздаточной коробке двигателя стиральной машины:. Прежде чем приступать к подключению, рассмотрим, какие провода есть в раздаточной коробке двигателя стиральной машины:

Прежде чем приступать к подключению, рассмотрим, какие провода есть в раздаточной коробке двигателя стиральной машины:

• два белых – от датчика оборотов вращения двигателя (тахогенератора или датчика Холла);
• коричневый и красный – на обмотку к статору и ротору;
• серый и зеленый – от графитовых щеток.

На фото вы можете видеть провода, присутствующие в раздаточной коробке

Провода, ведущие к тахогенератору, можно убрать в сторону – нам они не нужны. В разных моделях стиральных машин цвет проводов может отличаться, поэтому сориентироваться можно по сопротивлению – в тех, что идут на датчик, оно должно быть 60-70 Ом. После того как лишние провода выделены, оставшиеся нужно «прозвонить», чтобы найти каждому пару.

Как правило, двигатели бывают с 4 выводами (то есть имеют 4 провода, идущие из мотора). Если ваш мотор с 5 выводами, с 6 выводами, или даже с 7 выводами, убедитесь, что среди них нет лишних – нам понадобятся провода только от ротора и статора.

Дальше нужно выполнить подключение двигателя согласно схеме, изображенной на рисунке внизу.

На фото изображена схема подключения коллекторного двигателя (распиновка)

Согласно схеме, требуется соединить обмотку статора со щеткой ротора, поэтому нужно найти соответствующие провода и сделать между ними перемычку (на фото она обозначена розовым цветом), а затем изолировать. Оставшиеся два провода – от обмотки ротора и второй щетки – подсоединяют к сети.

Останется только дополнить устройство кнопками включения и выключения. Для того чтобы изменить направление вращения вала, достаточно перекинуть перемычку на другие контакты.

На старых советских агрегатах могут быть установлены моторы с 3 выводами. Как подключить такое «чудо техники»?

Двигатели от старых стиральных машин могут иметь три вывода

В первую очередь, нужно замерить сопротивление: между 1 и 2, а также 2 и 3 выводами омметр покажет 10 Ом, а между 1 и 3 – 20 Ом. Двигатель подключается следующим образом: выводы 1 и 2 – в сеть, вывод 3 – через конденсатор на вывод 1.

Итак, подключить двигатель от стиральной машины несложно

Воспользуйтесь нашими рекомендациями, не забывайте про меры предосторожности, и подарите «вторую жизнь» своей технике

Инструкция по самостоятельной сборке оборудования

Если в наличии есть все элементы и инструменты, можно начинать непосредственно сборку оборудования с использованием мотора от старой стиральной машины.

Изготавливаем станину

Основа для самодельного токарного станка может быть деревянной. Примерные размеры будущего станка в см:

• длина – 90;
• ширина – 50;
• высота – 45.

Алгоритм изготовления станины:

1. Пару уголков распилить, направить полки друг к другу.
2. Разместить для сохранения параллельности вкладыши на расстоянии 5 см.
3. В торцевых участках разместить направляющие.
4. Струбцинами соединить детали и приварить.
5. Укрепить готовую станину на верстак или колоду.

Можно изготовить станину из металла, но в таком случае понадобится профессиональный токарь.

Изготавливаем узлы

Для закрепления двигателя необходима стойка. Ее можно получить путем сваривания двух квадратных труб. Двигатель прикрепляется к стойке на квадратную пластину с отверстиями. Непосредственно стойка приваривается к швеллеру.

Передняя бабка

Сварить бабку лучше всего из листовой стали. Чтобы шпиндельная бабка ездила по направляющим, необходимо разрезать квадратные трубы большего размера, чем для станины и сварить их между собой. Из куска круглой стальной трубы требуется сделать патрон, который приварить к валу двигателя.

Задняя бабка

Для изготовления задней бабки понадобится 62-й уголок длиной 16.5 см. После сборки задняя бабка прикрепляется к подручнику.

Подручник

Этот элемент необходимо собрать из листовой стали и резьбовых стержней. В столешнице нужно создать отверстие для фиксации подручника с применением болта. Оптимально, если подручник можно будет регулировать по высоте и изменять его угол. Без применения листовой стали можно сделать компонент из швеллера или уголка.

Сборка и проверка на исправность оборудования

Упорная деталь на бабке при правильной сборке должна вращаться вместе с изделием. Для этого достаточно приспособить 2 подшипника, которые следует установить в корпус круглой трубы и все это приварить к оси бабке. На торце установить острый наконечник.

Также на конечном этапе к мотору следует подсоединить электрическую проводку. После сборки станок рекомендуется покрасить, чтобы он не заржавел.

Алгоритм сборки наждака из двигателя от стиральной машины Малютка

Прежде всего делаем станину будущего механизма. Ее можно изготовить из толстой деревянной доски, деревоплиты, подходящего пластика, но лучше всего подходит толстая металлическая плита. К ней с помощью кронштейнов, уголков или хомутов закрепляют электродвигатель. Соединение электродвигателя с камнем происходит посредством фланца.

Самодельный флянец

Изготовление фланца — одна из технически сложных операций при сборке самодельного наждака. Делается он, как правило, с помощью токарного станка. Для этого необходимо измерить диаметр выходного вала и абразивного круга, который будет применяться в заточном станке. Однако если токарного станка под рукой нет, можно обойтись и без него. На видео, представленном ниже, можно ознакомиться, как сделать фланец для наждака из подручного материала самостоятельно:

Закрепление фланца на валу происходит при помощи гайки с болтом и шайбой. При этом надо учитывать направление вращения вала: резьба на гайке должна быть в противоположную сторону.

Наконец, остается смонтировать электроточило на постоянное место и подвести электричество. Наждак из двигателя от Малютки готов.

В случае применения двигателя, демонтированного со стиральной машины-автомат, можно сделать заточной станок аналогичным образом, разница состоит только в подключении электроэнергии. Мотор от обыкновенной стиральной машины имеет четыре провода: два подключаются к рабочей обмотке, а два других — к пусковой. Чтобы определить рабочую обмотку, достаточно измерить сопротивление обеих. Сопротивление пусковой обмотки составляет 30 Ом, а рабочая имеет всего 12 Ом. Двигатели современных машин имеют шесть выводов, два из которых — это выход таходатчика с сопротивлением 70 Ом. Найти их не составит большого труда. Эти провода необходимо заизолировать.

Схема подключения заключается в следующем: обе обмотки соединяются параллельно и подсоединяются к сети, а в разрыв пусковой обмотки подсоединяют кнопку. Для этого можно взять пусковую или приспособить кнопку от дверного звонка.

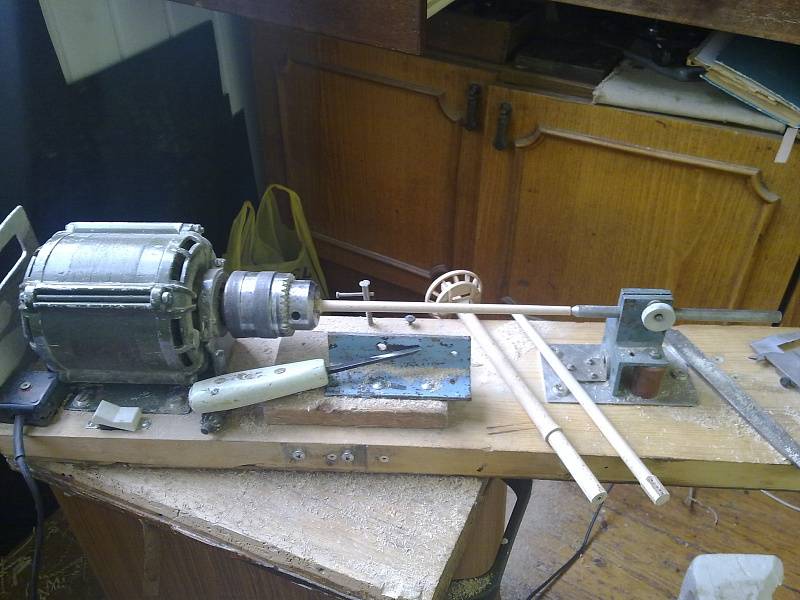

Что необходимо, чтобы изготовить станок

Ничего сложного в самостоятельной сборке оборудования нет. Возможно изготовить простейшую модель токарного станка, основу которой составляют подручник, задняя бабка и электрический мотор от стиральной машины автомат.

Чтобы изготовить станок, способный обрабатывать древесный материал, придется подготовить все необходимое. В перечень исходных материалов входят:

• мотор от старой машины для стирки вещей, сохранивший свою работоспособность;
• доска, из которой готовится основа прибора. В качестве варианта – токарный станок можно закрепить на рабочем столе;
• металлические уголки, длина которых составляет 19.5 см, а размер – 2 на 2 см. Потребуется также труба с квадратным сечением. Стальные заготовки будут использованы для изготовления подручников;
• уголок 6.2 на 6.2 см, длина 16.5 см – из него необходимо сделать заднюю бабку;
• подручник к основе необходимо закрепить болтом, длина которого должна быть не менее 7 см;
• отрезок стальной трубы, диаметр которой немного больше, чем размер вала электродвигателя;
• болт с заостренным наконечником, из которого можно сделать вращающийся узел бабки.

Что необходимо, чтобы изготовить станок

Ничего сложного в самостоятельной сборке оборудования нет. Возможно изготовить простейшую модель токарного станка, основу которой составляют подручник, задняя бабка и электрический мотор от стиральной машины автомат.

Чтобы изготовить станок, способный обрабатывать древесный материал, придется подготовить все необходимое. В перечень исходных материалов входят:

• мотор от старой машины для стирки вещей, сохранивший свою работоспособность;
• доска, из которой готовится основа прибора. В качестве варианта – токарный станок можно закрепить на рабочем столе;
• металлические уголки, длина которых составляет 19.5 см, а размер – 2 на 2 см. Потребуется также труба с квадратным сечением. Стальные заготовки будут использованы для изготовления подручников;
• уголок 6.2 на 6.2 см, длина 16.5 см – из него необходимо сделать заднюю бабку;
• подручник к основе необходимо закрепить болтом, длина которого должна быть не менее 7 см;
• отрезок стальной трубы, диаметр которой немного больше, чем размер вала электродвигателя;
• болт с заостренным наконечником, из которого можно сделать вращающийся узел бабки.

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе.

Главными элементами стационарных циркулярных установок являются:

1. Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
2. Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
3. Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
4. Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

На заметку! Если конструкция предполагается сборная, то при создании циркулярки своими руками двигатель от стиральной машины будет наиболее удачным вариантом.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей.

Какие станки можно сделать на основе такого двигателя?

Из двигателя от старой стиралки можно сделать большое количество полезных приспособлений. Помимо различных станков это может быть: корморезка, бетономешалка, циркулярная пила и несколько полезных станков.

Фрезерный

Фрезер помогает быстрее и точнее выполнять различные работы по дереву в домашних условиях. Для изготовления подойдет коллекторный или асинхронный двигатель, который необходимо вытащить из машинки-автомата и зачистить.

После длительной работы в машинке на моторе могут быть отложения солей, от которых обязательно избавиться. Габариты будущего фрезерного станка напрямую зависят от размеров имеющегося движка.

Токарный

Токарный станок более сложное оборудование, но при этом изготовить его самостоятельно не составит труда. Достаточно иметь металлическую станину, которая дает повышенную прочность всем прикрепленным деталям. Наиболее простой вариант станка состоит из мотора, подручника и опорной бабки.

Шлифовальный

Перед началом сбора шлифовального станка, необходимо определиться, какие именно сменные насадки будут применять на практике. Ориентироваться необходимо на особенности процессов будущих обработок: насколько твердый будет материал, скорость, точность, длительность циклов. Двигатель подойдет со скоростью до 1500 об/мин с питанием от сети переменного тока в 220В.

Это наиболее простой в изготовлении станок, но чертежи все же рекомендуется подготовить заранее. Функциональности такого станка вполне хватает, чтобы обработать дюралевую заготовку. При этом двигатель от стиральной машины отличается тихой работой, что для станка будет еще одним преимуществом.

Советы по работе

Стоит принять во внимание следующие советы от профессионалов:

• самодельная циркулярная пила предназначена для бытового использования; она способна обрабатывать небольшие объемы пиломатериала с периодическими перерывами в работе;
• если инструмент востребован часто и объемы работы большие, в таком случае стоит рассмотреть вариант приобретения профессионального оборудования;
• не нужно пилить насильно, если материал не идет; для более мощного инструмента соответственно нужен двигатель мощнее.

Как сделать циркулярную пилу из двигателя стиральной машины, смотрите в видео ниже.

Что берем для изготовления станка

Для сборки домашнего точильного станка потребуется главным образом рабочий мотор от стиральной машины.  Можно взять от советской стиральной машины электромотор мощностью 200 Вт, например, от Риги-17 СМР-1,5.  Хотя одни говорят, что оптимальная мощность 400 Вт, а другие – что при мощности более чем 300 Вт, точильный круг может разлететься на куски. Для редкого использования точильного станка достаточно мотора в 1000 оборотов в минуту.

Больше от стиральной машины ничего не потребуется, все остальное придется выточить или вырезать из подручного материала своими руками. А потребуется вам:

• металл толщиной 2-2,5 мм для кожуха на точило;
• трубка для вытачивания фланца;
• точильный камень;
• гайка для закрепления камня на шкиву;
• пусковое устройство;
• электрический кабель с вилкой;
• металлический уголок или деревянный брусок для изготовления станины;

Подготавливаем фланец

Первым делом нужно изготовить фланец или купить готовый. Он должен по диаметру походить к втулке двигателя, и на него хорошо  должен одеваться точильный камень. Фланец – переходная деталь между двигателем и точилом. Если изготавливать его из куска трубы своими руками, то необходимо на одном ее конце нарезать резьбу, примерно на расстоянии в 2 раза, превышающем толщину круга. Для нарезания резьбы используют метчик.

Второй конец трубки запрессовывается на вал двигателя путем нагрева, а потом закрепляется сваркой или болтом, просверлив сквозное отверстие в трубке и в валу. Ниже представлен чертеж, по которому можно выточить фланец у токаря. Не забудьте указать все диаметры, согласно вашему двигателю и точильному камню, если будете заказывать данную работу.

Подключаем двигатель и собираем основу

Следующий этап работ — подключение двигателя  от стиральной машины к  электрическому проводу с вилкой своими руками. Для этого необходимо у мотора от советской машинки найти пусковую и рабочую обмотку.  Для этого используют мультиметр и замеряют сопротивление. Сопротивление рабочей -12 Ом, а пусковой обмотки – 30 Ом. К электрическому кабелю подключают выводы рабочей обмотки. При таком подключении точильному кругу нужно будет задавать вращение рукой. Поэтому многие делают для этого пусковую кнопку.

Используя двигатель от стиральной машины автомат, можно обойтись без пусковой кнопки. Точильный станок будет работать сразу после включения в сеть. На схеме справа представлено такое подключение. Самое главное — правильно определить вывод рабочей обмотки двигателя.

И последнее, что нужно сделать – это станину или основу, на которой будет крепиться станок. Кроме того, обязательно наличие защитного кожуха над точильным кругом, ведь от точильного камня могут лететь мелкие кусочки и пыль. Защитный кожух, лучше всего делать из металла толщиной 2-2,5 мм, хотя встречаются варианты станков, сделанных своими руками и с защитой из толстого пластика. Станина тоже может быть разной, самая надежная – из металлического уголка. Некоторые крепят станок к стене, кто-то предпочитает точило переносное.

В этом и плюс точила, сделанного своими руками, вы делаете его под себя, чтобы вам было удобно на нем работать. На фото представлены некоторые варианты самодельных станков.

Точильный станок – одно из самых распространенных приспособлений, изготавливаемых своими руками из двигателя от стиральной машины. Сделать из такой детали можно все, что угодно, если захотеть, даже медогонку. Но нужно быть аккуратным не только при изготовлении такого оборудования, но и при его использовании, чтобы не навредить своему здоровью. Удачи!

Поделитесь своим мнением — оставьте комментарий

Как сделать токарный и фрезерный станок из стиральной машины

Главная » Станок » Токарный станок из двигателя от стиральной машины

Хоть в профессиональной мастерской, хоть в обычном гараже нередко требуется для каких-нибудь хозяйственных надобностей точно насверлить несколько отверстий в металле, дереве и других материалах.

Обычная бытовая дрель для этого может не подойти, особенно когда нужна повышенная точность. На помощь может прийти сверлильный станок из стиральной машины, а точнее из двигателя стиралки, который можно сделать своими руками. Он обойдется вам совсем недорого.

Именно об изготовлении такого станка пойдет речь в статье.

Основные детали

Прежде чем собирать сверлильный станок с применением двигателя от стиральной машины, необходимо четко уяснить правила техники безопасности, как при сборке, так при последующей эксплуатации подобного оборудования.

Помните! Работа с самодельным сверлильным станком может быть опасна для жизни и здоровья! Будьте предельно внимательны и не забывайте, что при отсутствии необходимых навыков не стоит браться за изготовление таких агрегатов. Мы не призываем всех делать и использовать сверлильные станки и приводим данную информацию лишь в ознакомительных целях.

Итак, какие детали нужны для изготовления сверлильного станка? Условно все необходимые детали станка можно разделить на 3 группы: двигатель и приводной механизм, станина и механизм движения дрели в вертикальной плоскости, электронная начинка. В первую группу входят:

• коллекторный электромотор от стиральной машины автомат;
• шкив двигателя;
• шкив на вал дрели;
• клиновидный ремень.

Детали второй группы:

• стальной уголок 50 мм;
• стальная балка 30х60х30 см;
• квадратный лист металла 40х40 см;
• стальные скобы;
• старая рулевая рейка от ВАЗа восьмерки;
• крепеж;
• вал сверла;
• подшипники 6003 2RS;
• подшипники 8103;
• патрон от дрели;
• самодельная вертушка из трех шпилек, сваренных между собой.

И, наконец, детали третьей группы представлены электронной начинкой, которая будет управлять оборотами двигателя, чтобы сверлильный станок работал стабильно без сбоев. Проще всего использовать готовую микросхему TDA 1085, хотя могут быть и другие варианты.

Механизм станка

Изготавливая сверлильный станок из двигателя стиралки и других моторов, самоделкины уже давно уяснили, что проще добиться желаемого, используя как можно больше стандартных штатных деталей.

Пусть это сделает конструкцию несколько дороже, зато она будет надежнее и дольше прослужит, а главное собрать ее будет проще. Яркий пример – использование рулевой рейки от ВАЗа при изготовлении подвижного механизма.

В сущности это и есть подвижный механизм, остается лишь придумать ему достойное обрамление.

На картинке выше вы видите начальный этап изготовления механизма сверлильного станка. Стальную балку мы надежно привариваем к листу металла, создавая, таким образом, надежную и крепкую станину. К стальной балке расположенной вертикально мы прикручиваем на болты со скобами рулевую рейку от ВАЗ 2108 так, как показано на рисунке.

Далее нетолстую стальную шпильку мы режем на 5 частей и свариваем из них вертушку. Можно купить готовую штатную вертушку от любого станка подходящих размеров.

В данном случае у нас сразу возникли проблемы с креплением вертушки, и нам пришлось прорезать небольшую выемку в основании стальной балки.

Переходим к более сложному этапу, а именно к изготовлению основы подвижного механизма и частей самого механизма, без которого сверлильный станок не сможет функционировать. Отдельно эта часть станка демонстрируется на рисунке выше.

1. Из обрезков уголка надо сделать прямоугольную раму с припуском с одной стороны, для крепежных элементов. На эти большие болты одеты подшипники, благодаря которым данный важнейший элемент конструкции как по рельсам будет двигаться вверх и вниз по балке.
2. К раме сбоку привариваем еще один обрезок уголка, в котором нужно просверлить отверстие под болты. Ими рама прикручивается к подвижной рулевой рейке.
3. Из двух обрезков уголка свариваем квадратный профиль, в тело которого мы вставим вал сверла с подшипниками. Соответственно с одной стороны на вал будет одет патрон, а с другой шкив.

Основа домашнего ветрогенератора

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической энергии от природных источников.

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50% от заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Поэтому оптимальный подбор электродвигателя к домашнему ветрогенератору логичен при следующих показателях:

1. Высокий параметр рабочего напряжения.
2. Низкий параметр RPM (угловая скорость вращения).
3. Высокое значение рабочего тока.

Так, удачным под установку выглядит мотор производства фирмы Ametek с рабочим напряжением 36 вольт и угловой скоростью вращения — 325 об/мин.

Именно такой электродвигатель используется в конструкции ветрогенератора – установки, что описана ниже в качестве примера домашнего ветряка.

Мотор постоянного тока для домашнего ветрогенератора. Оптимальный вариант из числа продуктов, изготовленных фирмой Ametek. Также удачно подходят подобные электродвигатели производства других фирм

Проверить эффективность любого похожего мотора несложно. Достаточно подключить к электрическим выводам обычную автомобильную лампу накаливания на 12 вольт и крутануть вал мотора рукой. При хороших технических показателях электродвигателя лампа обязательно зажжётся.

Типы двигателей

Движки от стиральных машин бывают трех типов. Перед тем, как их применять для создания токарного станка следует внимательно изучить особенности каждого из двигателей.

Асинхронный

Данная разновидность движка может быть двух и трехфазной. Двухфазные двигатели применяются в старых машинках советского производства. Современные модели оснащены трехфазным двигателем. Перед использованием такой мотор достаточно смазать и можно приступать к изготовлению самоделки.

Коллекторный двигатель

Это мотор компактных размеров. Может работать от постоянного или переменного тока. Характеризуется управляемой частотой оборотов. К недостаткам можно отнести наличие щеток, которые быстро стираются. Но эти элементы при необходимости легко можно заменить.
