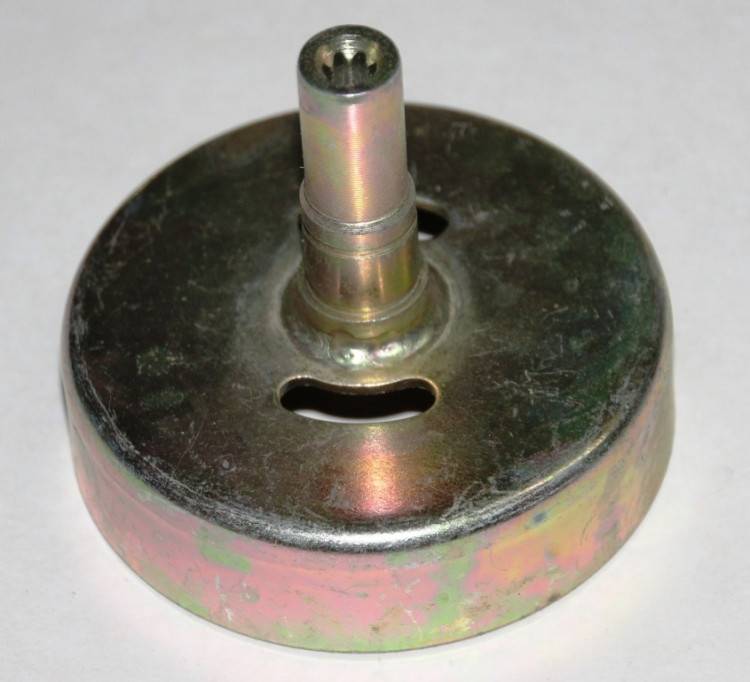

Как снять чашку сцепления на триммере

Ремонт и смазка редуктора триммера

При частом, интенсивном использовании мотокосы редуктор может начать греться или издавать нехарактерные для его нормальной работы звуки, например, скрежет. Это свидетельствует о том, что механизм необходимо смазать. Если этого не сделать вовремя, то возникнут более серьезные проблемы (например, быстро износятся шестерни и понадобится их заменить), вплоть до заклинивания. С передаточным механизмом возникают также и другие поломки. Ремонт и смазку редуктора можно выполнить самостоятельно — для этого нужно просто ознакомиться с особенностями проведения данных работ и запастись некоторыми доступными инструментами.

Алгоритм самостоятельного смазывания редуктора

Для проведения смазывания передаточного механизма его предварительная разборка не нужна. В устройство уже заложено специальное отверстие для этих целей (оно показано на фото ниже)

Кроме шестерен при проведении смазки нужно уделить внимание таким элементам механизма:

• подшипниковому узлу;
• маховику и собачке катушки стартера.

Заливать масло либо вносить твердую смазку следует через тавотницу, закрытую винтом. При этом выполняют действия в следующей последовательности:

• очищают от грязи и налипшей травы корпус редуктора, особенно тщательно участок вокруг заглушки, чтобы мусор не попал внутрь механизма;
• с помощью соответствующего инструмента (часто он идет в комплекте с триммером) выкручивают пробку;
• в открытое технологическое отверстие выбранный смазочный материал вводят из тюбика, либо используя шприц, как показано на фотографии далее;
• вкручивают пробку на место.

При внесении смазки нужно вращать нож, чтобы она равномерно распределялась по зубьям движущихся шестерней.

Если по какой-либо причине редуктор нужно разобрать, то старый смазочный материал необходимо полностью удалить со всей поверхности зубчатых передач и корпуса, вала, а только потом использовать новый. Разобранный механизм удобно смазывать твердыми составами.

Весь процесс смазки редуктора продемонстрирован в видеоролике:

Смазывать передаточный узел требуется минимум один раз в течение года, но рекомендуется это делать через каждые 20 часов интенсивного использования мотокосы. Если появятся первые признаки неисправностей с механизмом, то внести смазочный материал нужно как можно быстрее.

Используемые виды смазки

При выборе смазки необходимо учитывать такие факторы:

• степень адгезии состава с металлом узла;
• бренд продукции;
• расход смазочного материала передаточным механизмом.

Известные производители, например, STIHL, Husqvarna и прочие, кроме триммеров, выпускают и смазку к ним. Такая продукция не только уменьшает износ, но также защищает металл шестерен от коррозии. Поэтому для мотокос от этих брендов лучше использовать их же смазочную продукцию.

Если используемый для смазывания состав обладает хорошей адгезией, то он практически не выдавливается из редуктора через зазоры.

У разных моделей смазка расходуется по-разному. Это определяется в значительной степени интенсивностью использования мотокосы и нагревом передаточного механизма. Считается, что смазочного материала достаточно, если температура редуктора при работе не превышает 40°С.

По консистенции смазочные материалы для триммера могут быть:

• жидкими;
• полужидкими;
• твердыми;
• пластичными.

По составу востребованными являются следующие виды смазок:

• графитовые, значительно снижающие трение, вследствие чего вращение шестерней улучшается;
• литиевые, являющиеся еще и отличным антикоррозийным составом, насыщенные повышающими износостойкость металла добавками без вредных веществ;
• универсальные, содержащие минеральные масла высокой степени очистки и улучшающие эксплуатационные характеристики компоненты.

Примером подходящих смазок являются: Champion EP-0, Gear Grease OREGON, Oleo-Мас, Азмол 158, Литол.24

Также следует обращать внимание на советы производителей по этому вопросу и использовать предлагаемые ими материалы. Купить их можно в специализированных торговых точках

Смазка Champion EP-0 универсальная 120 гр

Устройство и принцип работы стартера на триммере

Бензиновый двигатель – это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

• кожух защитный;
• рукоятка;
• ремень, предназначенный для удобства пользования устройством;
• стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фотографии далее.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:

Читайте так же

Первый вариант встречается гораздо чаще.

Стартер на триммере может функционировать без поломок продолжительное время. Однозначно указать срок безотказной работы нельзя. Все определяется первоначальным качеством устройства и соблюдением правил обращения с ним.

Типичные неисправности

К наиболее распространенным поломкам инструмента можно отнести следующие:

• проблемы в системе зажигания;
• остановка работы бензопилы в процессе выполнения распила;
• потеря мощности при работе;
• изнашивание некоторых конструктивных элементов бензопилы (тормозной ленты, ведущие звездочки, антивибрационные части);
• проблемы в системе подачи топлива;
• неисправности, связанные со стартером.

Кроме того, необходимо производить визуальный осмотр бензопилы перед началом выполнения работ и предупредительные мероприятия. К ним относят смазку цепи, контроль количества топливной смеси, а также наличие требуемого количества масла.

Свечу зажигания выкручивают для проверки ее состояния.

Каждая из неисправностей устраняется по своей технологии. Так, например, ремонт топливной системы бензопилы следует начинать с осмотра соответствующего фильтра. После этого проверяют правильность регулирования карбюратора, которое осуществляется при помощи винтов. Зазоры должны быть выставлены в строгом соответствии с инструкцией производителя, которая должна прилагаться в комплекте с бензопилой. К ремонту системы зажигания относят осмотры свечей. При обнаружении сильного нагара, изменении зазора или других видимых повреждений данный элемент должен быть заменен.

Какие бывают накладки

По способу изготовления накладки классифицируются следующим образом:

• формованные из массы;
• картонно-бакелитовые (прессованные из картона) со специальной пропиткой;
• тканно-бакелитовые, получаемые из текстильной ленты с пропиткой;
• спирально-навитые, получаемые из армированной нити с пропиткой;
• эллипсонавитые, также получаемые из армированной нити, но уложенной иным, более рациональным способом.

В чем же преимущества того или иного способа? Если рассматривать стоимость, то наиболее дешевыми получаются накладки первых трех групп.

Но появление высокооборотных двигателей повысило требования к динамической прочности накладок. Ясно, что современный автомобиль, набирающий большую скорость за считанные секунды, должен иметь сцепление, защищенное от «разноса».

Этому явлению лучше всего противостоят накладки четвертой и пятой групп. Каркас из нити, армированной латунной или медной проволокой и связанный специальным составом, прекрасно справляется с инерционным нагрузкам. Об этом – в следующих разделах.

Смазать триммер видео – советы от интернет-магазина Коси Коса

Чем надо смазывать и как это сделать – мы рассмотрели детально. Более скрупулезную работу можно рассмотреть по видео. Также клиентам сайта доступны фото, на которых каждый пользователь триммером найдет для себя полезную информацию. Вообще процесс смазки не занимает много времени и усилий, само средство предлагает по низкой стоимости наш магазин. Вот поэтому, задав запрос в сети «смазать триммер видео» вы обязательно окажетесь на сайте «КосиКоса». Специалисты сняли ролик для полного представления пользователем процесса смазки отдельных элементов и редуктора триммера, что обязательно в контексте работы с любым типом косильного инструмента. Ножи для мотокос в Украине, как один из видов режущей снасти, по выгодным ценам всегда предложит профильный магазин онлайн.

Время от времени, в разгар насыщенных работ по скашиванию травостоя, ваш триммер начинает издавать противные, скрежещущие звуки. Это сетует на отсутствие смазки редуктор – более активно нагруженный узел устройства. А скоро за этими «предупреждениями» может последовать и заклинивание привода…

При работе механическая часть триммера нагружается контактными усилиями на зубья, реакциями сопротивления от налипшей травки (время от времени – с грязюкой), динамическими, ударными нагрузками вследствие повсевременно изменяющегося вращающего момента. Смазка для редуктора триммера

должна по всем параметрам учесть эти особенности, потому подбор марки обязан строго личным.

В расчёт принимаются последующие причины:

1. Бренд производителя. Любая торговая марка небезосновательно ориентируется на смазки собственного производства (о дешёвых китайских изделиях есть вариант побеседовать позднее). Это касается таких производителей, как Husqvarna, Stihl, Huter, Makita и др. Исключение составляют триммеры российского производства: к примеру, Калибр в аннотации юзера вообщем не показывает марку смазки…
2. Вязкость смазки. Как все знают, что остается сделать нашему клиенту смазочные составы разделяются на три группы – высоковязкие (коллоидные бухгалтерской системы, содержащие разные присадки), пластичные компаунды универсального внедрения и твёрдые смазки, размягчающиеся во время работы.
3. Не плохая адгезия к поверхности деталей редуктора, и поэтому в которой требуется смазка не выдавливается в зазоры или наружу узла.
4. Интенсивность употребления смазки редуктором. Тут приходится ориентироваться на свои весовые характеристики опыт и советы профессионалов, так как некие российского автопрома триммеров, уповая на предмет наличия собственных сервис-центров, вообщем не дают чётких советов относительно периода работы редуктора меж 2-мя смазываниями.

Смазать валы бензокосы Huter GGT-2500S. #128515; И всех остальных бензокос!

Расход смазочного материала также зависит от температуры, при какой занимается он сохраняет свою смазочную способность. При нагреве редуктора до 40°С считается, что условия его работы – удовлетворительные, и смазки довольно.

Извлечение и смазка верхнего вала триммера

В первую очередь извлекаем нижнюю часть штанги из соединительной муфты, а затем муфту отсоединяем от верхней части штанги (здесь речь идет о муфте, соединяющей две половины штанги).

Триммер PRORAB-8406 с отсоединенной муфтой и нижней частью штанги

Теперь самое интересное: на некоторых видео, как на этом, удерживая клещами соединительную муфту вала, торчащую из верхней части штанги снизу, выбивают ее ударами по клещам из штанги вместе с подшипником качения (здесь речь идет о муфте, соединяющей верхний и нижний валы). У некоторых бензокос с разборной штангой, как на видео, муфта, соединяющая верхний и нижний валы, впрессована в подшипник качения.

С нашим триммером PRORAB-8406 и ему подобными такой номер не пройдет. У них нет подшипника качения, а соединительная муфта (втулка) является продолжением вала верхней штанги. В верхней части этого вала установлено стопорное кольцо, которое предварительно необходимо снять.

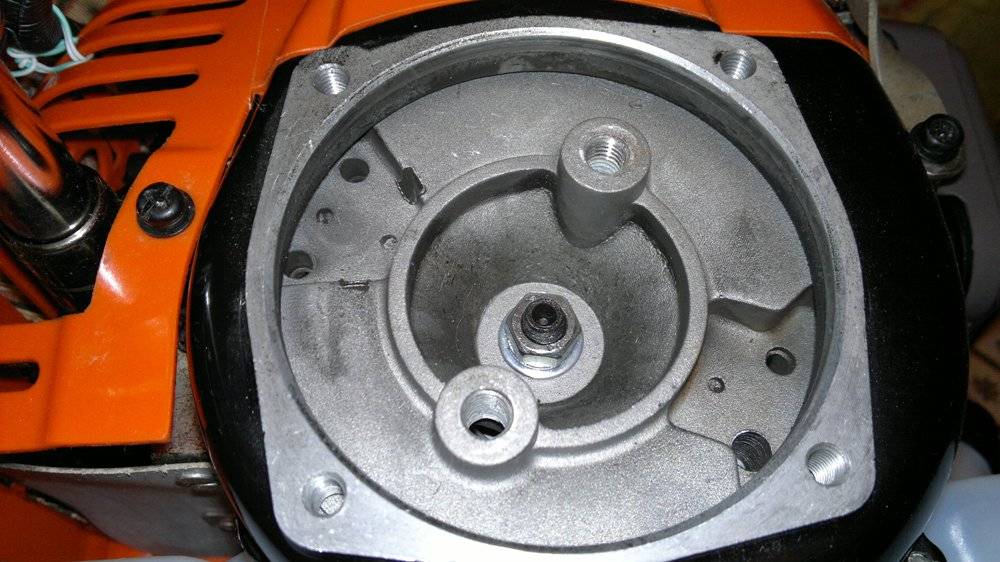

Место крепления верхней части штанги к корпусу муфты сцепления

1. Отворачиваем центральный винт полностью. Он фиксирует верхнюю часть штанги, частично входя в просверленное в ней отверстие. Ослабляем боковые зажимающие винты и извлекаем штангу из корпуса муфты сцепления.
2. Выдвигаем вал из верхней части штанги на себя, сколько позволяет люфт, чтобы добраться до стопорного кольца и снять его. Может понадобиться специальный съемник*. Извлекаем стопорное кольцо.

Стопорное кольцо на верхнем валу мотокосы

1. Без стопорного кольца верхний вал легко извлекается из штанги с противоположной стороны. Смазываем** его, не забывая про шлицы во втулках (муфтах) на валу штанги и на валу сцепления.
2. Смазанный вал устанавливаем на место в верхнюю часть штанги и фиксируем стопорным кольцом. Вставляем штангу в отверстие крышки муфты сцепления и совмещаем отверстие на штанге с резьбовым отверстием фиксирующего винта.
3. Вкручиваем фиксирующий винт и закрепляем верхнюю часть штанги триммера боковыми винтами в крышке муфты сцепления.
4. Очищаем соединительную муфту штанги от мусора и устанавливаем снизу на верхнюю часть штанги.

* У меня съемника нет, а для извлечения стопорного кольца использую две большие канцелярские скрепки. Предварительно их нужно распрямить, с одной стороны сделать полукольца для пальцев рук, а с другой — согнуть небольшие крючки.

** На многих видео мастера рекомендуют использовать смазку «Шрус-4», это лучший вариант. При ее отсутствии, для смазки вала штанги бензокосы можно использовать «Литол-24», который ориентирован на температуры до +130°С. А вот солидол, обладающий худшими смазывающими свойствами и работающий при температурах до +70°С, использовать не рекомендуется.

Однако, если срочно нужно смазать вал штанги мотокосы, а подходящих материалов нет, тогда солидол или даже обычное моторное масло будет лучше, чем совсем ничего.

По спирали

В свое время российские заводы закупили в Германии технологию изготовления накладок сцепления из пропитанной нити, армированной латунной или медной проволокой. Суть в следующем: на специальном станке навивалась бобина – дорн. После соответствующей термообработки дорн подобно колбасе разрезался на кольца – полуфабрикаты будущих накладок. А поскольку нить укладывалась по спирали, эти изделия так и назывались – спирально-навитые.

Они противостояли «разносу» намного лучше формованных, но и здесь нашлась своя ложка дегтя: нить, арматура будущей накладки, оказывалась многократно перерезанной в плоскости, перпендикулярной оси дорна. Поэтому изготовители накладок перешли к индивидуальной спиральной навивке каждой накладки.

Ведомый диск сцепления с новенькими фрикционными накладками

А это диск, отслуживший свой срок, хотя еще работоспособный. Его ресурс обеспечила технология, представленная на следующих фотографиях

Муфта бензопилы

Сцепление устройства для обработки древесной породы является центробежным и срабатывает автоматом при изменении степени оборотов коленвала мотора. Если обороты маленькие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке. С повышением оборотов элементы расползаются и прижимаются к барабану, таким макаром заставляя крутиться цепь.

Соответствующим свойством данного вида устройства является торможение при замедлении цепи. Так выходит избежать неких поломок. Но все таки эта система подвергается большой нагрузке, потому нужно систематически проводить профилактический осмотр и ремонт.

Замена Сцепления На Триммере

Триммеры следует ремонтировать, как только появляются первые признаки неисправности, чтобы незначительные неисправности не приводили к более серьезным проблемам. Все модели характеризуются наличием таких основные узлы и конструктивные элементы: система привода (двигатель), передаточные устройства, рабочая часть (нож или леска), ремни и ручки. Повреждение может произойти в любой части, но некоторые узлы выходят из строя гораздо чаще, чем другие.

Моторные оплетки, работающие на бензине или электричестве (а также на разных моделях разных производителей), отличаются конструкцией и характером неисправностей. Некоторые из них можно легко удалить своими руками, в то время как другим требуется более капитальный ремонт или обратитесь в сервисный центр.

О канавках

Канавки на поверхности накладок – зарубежное изобретение. Считается, что они служат для отвода тепла и удаления продуктов износа на периферию. Линии канавок располагаются, как правило, по хордам, под некоторым углом к радиусу кольца. Они имеют форму отрезка прямой или дуги малой кривизны. Такая конструкция канавки несколько компенсирует потерю прочности накладки.

Канавки получают непосредственно в прессформе. Если внимательно посмотреть на канавку, то около края накладки можно заметить перекрывающий буртик – это след выхода фрезы при изготовлении прессформы.

Этот буртик может препятствовать отводу абразива, то есть играть роль, противоположную требуемой, и его следовало бы удалять. Но на практике этого никто не делает.

Да и споры на тему «нужны ли нам канавки» не закончены до сих пор. Судите сами – глубина канавки гораздо меньше глубины шляпки заклепки. Канавка полностью истирается, когда накладка вырабатывает 30–50% своего ресурса, после чего сцепление работает со сплошным диском. А увеличить глубину канавки нельзя – это резко уменьшит прочность накладки.

Поэтому накладки выпускают и с канавками, и без оных. Последний вариант удешевляет как пресс-формы, так и сами изделия.

Полуфабрикат накладки поступает под пресс, где выдерживается при строго определенной температуре и давлении

Такими накладки выходят из-под пресса

Накладки после шлифования. А вот мы их сейчас проверим – нет ли коробления и разнотолщинности?

Современная эллипсонавитая фрикционная накладка сцепления. Характерный рисунок нити говорит о правильной технологии изготовления. Разноса на высоких оборотах не будет

Основные неисправности редуктора и способы их устранения

С редуктором электрического или бензинового триммера случаются различные поломки. Наиболее частые из них представлены в таблице далее. Там же можно найти причины их возникновения и методы устранения.

Неисправность редуктора	Возможные причины поломки	Способ устранения
передаточный узел сильно греется	использование неподходящей (некачественной) смазки либо ее отсутствие	нужно заменить либо добавить смазочный материал
шестерни новые и не притерлись	следует для обкатки поработать непродолжительное время без сильных нагрузок с регулярными остановками, чтобы механизм успевал остывать
заедание вала во время вращения, появление люфта и стука	разрушение или значительный износ какого-либо из подшипников	заменяют вышедший из строя подшипник новым
передаточный механизм слетает со штанги мотокосы либо шатается	повреждение его корпуса	необходимо произвести замену детали
в некоторых случаях при незначительных повреждениях хомутом, изготовленным из металла, выполняют стягивание места с разломом
не фиксируется на трубе	износ стыковочного места	можно сделать подмотку из изоляционной ленты в месте крепления либо же поменять штангу
выходной вал с ножом не вращается либо останавливается в случае возрастания нагрузки	износ зубьев на шестернях либо одной из них	требуется замена взаимодействующей пары износившихся деталей

Подшипники разрушаются из-за применения неподходящей смазки либо по причине ее отсутствия. Также их повреждение вызывают тяжелые условия эксплуатации мотокосы и попадание посторонних частиц материала (например, поломанных металлических зубьев механических передач) из-за того, что целостность пыльников нарушена.

Чтобы снять подшипник, нужно разобрать редуктор и воспользоваться специальным съемником. Если его нет, то можно попробовать это сделать молотком с наставкой. В этом случае работать следует аккуратно, чтобы не повредить посадочное место. Использовать метод предварительного нагрева для съемки подшипника при этом не рекомендуется. Связано это с тем, что металл может потерять требуемые эксплуатационные характеристики.

Если нож перестает вращаться под нагрузкой или вовсе стоит на месте, то это сопровождается нехарактерным звуком.

Большинство неполадок редуктора легко можно устранить своими руками. Заменяемые детали рекомендуется приобретать «родные», предназначенные для используемой модели мотокосы.

Распространенные неисправности электрических триммеров

Электрические триммеры отличаются от бензиновых устройств более упрощенной конструкцией. Условно изолента делится на механические и электрические части. Соответственно, те же группы проблем, которые возникают с этим оборудованием, различаются.

Большинство сбоев невозможно обнаружить визуально. Для этого вам нужно использовать разные устройства. Визуально вы можете определить следующее:

• Нарушается целостность силового кабеля (от него изолирована изоляция или он явно поврежден);
• Падение или заклинивание кнопки запуска;
• Механическое внешнее повреждение кустореза;
• Проблемы с режущей частью;
• Остановка косы при движении с травой;
• Повреждение вилки.

Чтобы выяснить, какая часть сломана в других случаях, вам нужно будет разобрать изоленту и последовательно проверить наиболее вероятные варианты

В этом случае обратите внимание на внешние проявления отклонений от нормальной работы устройства. Они помогают установить причину

Для ремонта электрического триммера вам понадобятся следующие инструменты и инструменты:

Для ремонта электрического триммера вам понадобятся следующие инструменты и инструменты:

• Индикаторные отвертки;
• Мультиметр или тестер;
• Паяльник;
• Набор ключей;
• Отвертки с разными насадками.

Как увеличить рабочий ресурс муфты?

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с наружной стороны сцепления.

Чтобы избежать незапланированного ремонта, оператору бензиновой пилы нужно придерживаться определенных рекомендаций. Они помогут продлить сроки эксплуатации сцепления цепной бензопилы и защитят ее от повреждений основных действующих элементов.

К этим рекомендациям относятся:

• регулярная смазка деталей муфты;
• своевременная очистка механизма от пыли и засохшего масла;
• эксплуатация бензопилы только с полностью исправной шиной и качественно заостренной цепью;
• избежание попаданий установленной режущей гарнитуры на твердые металлические предметы.

Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.

Его основными конструктивными элементами выступают:

• барабан;
• звездочка;
• пружины.

Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую. В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.

Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.

В комплектацию большинства современных бензопил входит сцепление центробежного типа. Работа этих механизмов напрямую зависит от создаваемого двигателем крутящего момента.

При этом вращательное усилие от мотора не передается на барабан, ведущую звезду и шину. Постепенно давление центробежной силы увеличивается и вытесняет усилие, создаваемое пружинами. В этот момент составляющие сцепления теряют свою силу и начинают сжиматься рядом с внутренней частью барабана. Под действием пружин барабан начинает раскручиваться. Двигаясь, он передает вращение на ведущую звезду и пильную гарнитуру бензопилы.

Основной плюс центробежного сцепления заключается в его мгновенном проскальзывании в тот момент, когда режущие органы начинают вращаться медленнее. При этом сам двигатель бензопилы не теряет своей изначальной скорости и продолжает двигаться так же плавно, как прежде. Это позволяет сократить расходы топлива и снизить риск образования заусенцев в ЦПГ мотора хозяйственной пилы.

Электрический триммер вибрирует

Многие пользователи косилок замечали, что через некоторое время после начала работы аппарата, он начинает сильно вибрировать. На некоторых триммерах, в основном в моделях подороже, установлена антивибрационная система в виде амортизаторов, рассоложенных между двигателем и штангой. Но в некоторых случаях от сильной вибрации не спасает даже она. Причиной того, что в триммере появляется сильная вибрация, может быть малое количество или полное отсутствие смазки на жестком или гибком валу, находящемся внутри штанги аппарата.

Замена смазки жесткого вала происходит следующим образом:

открутите редуктор, находящийся внизу штанги;

после снятия редуктора вы увидите конец вала, за который необходимо потянуть, чтобы извлечь деталь;

после извлечения вала, его необходимо обильно смазать специальной смазкой “Шрус-4” либо обычной — “Литол-24”;

• нанесите небольшое количество смазки на вал и равномерно размажьте ее по всей длине детали, включая шлицы на концах стрежня (если они сработались, вал придется заменить);
• после смазки вставьте вал обратно в штангу и поставьте редуктор на прежнее место.

Смазка гибкого вала выполняется следующим образом:

• открутите и снимите косильную головку;
• извлеките штангу из электродвигателя, открутив пару болтов;
• вытащите гибкий трос из штанги;
• смажьте тросик смазкой по всей длине.

Делается это так: сначала необходимо смазать конец тросика, а затем вставить его в штангу, после чего, по мере продвижения его внутрь трубы, следует наносить смазку на деталь и равномерно распределять ее по поверхности. Затем вставьте штангу с гибким валом в электрический двигатель и закрепите ее.

Как заменить редуктор триммера: алгоритм действий

Чтобы заменить редуктор аналогичной деталью от такого же производителя, его необходимо вначале разобрать и снять со штанги. Действуют при этом по следующему алгоритму:

• ослабляют стяжные болты, расположенные под передаточным механизмом;
• используя круглогубцы, снимают два штопорных кольца;
• применяя съемник, стягивают подшипники с ведомого и ведущего валов;
• затем собирают механизм, в обратном порядке устанавливая все запчасти.

Разобранный передаточный механизм показан на фотографии ниже.

Если съемника нет под рукой, то можно попробовать аккуратно сбить подшипники. Когда они прикипели и не сдвигаются с места совсем, можно нагреть их с помощью промышленного фена (при температуре 600°С) и снять.

Собирать передаточный узел легче, чем разбирать его. Может понадобиться только легонькое постукивание молоточком для посадки деталей на место. После сборки обязательно нужно проверить, чтобы ведомый вал проворачивался от руки.

Когда есть необходимость замены передаточного узла неоригинальной деталью, тогда следует учитывать их взаимозаменяемость. При этом следует учитывать:

• диаметр штанги (данный параметр часто составляет 25, мм);
• параметры приводного вала — форму стыковочного места и диаметр (распространенная величина его составляет 8 мм);
• вариант закрепления защиты.

Если рассмотренные параметры совпадают, то можно будет установить деталь от других моделей.

Своевременная смазка редуктора обеспечит продолжительную его эксплуатацию без проведения ремонтов. Кроме того, современные материалы хорошо защищают металл от коррозии, повышают его износостойкость. Предпочтение при выборе следует отдавать смазке, рекомендуемой производителем эксплуатируемого триммера. Если такие составы приобрести нет возможности, то следует применять рассмотренные либо другие подходящие по свойствам аналоги. Когда необходимо разобрать механизм при проведении ремонта, делать это следует аккуратно, чтобы не повредить отдельные детали.

Виды редукторов для мотокос

Конструкция редуктора для хозяйственного триммера состоит из определенного количества встроенных зубчатых передач, которые, во время работы механизма, вращаются на заданной устройством скорости. Зубчатые передачи предназначены для понижения или повышения изначальной скорости работающего входного вала. Таким образом, при нажатии оператором на акселератор, косильная катушки или режущий нож вращаются быстрее, а при отпускании рычага – медленнее.

Используемые производителями садовой техники редукторы делятся на такие виды:

• цилиндрические;
• волновые;
• червячные;
• планетарного типа;
• конические;
• спироидные;
• механизмы комбинированного типа.

Цилиндрический редуктор мотокосы состоит из нескольких цилиндров зубчатой формы. Их довольно редко устанавливают на триммеры, так как большинство бензокос комплектуются червячными редукторами.

Отдельного внимания заслуживают редукторы планетарного типа. Их встроенные валы расположены в устройстве механизма соосно. В то же время валы конических редукторов находятся в перекрестном положении.

Еще один вид редукторов – понижающий . Механизмы этого типа не входят в штатную комплектацию мотокос, однако именно они почти всегда используются для изготовления самоделок на базе садовых триммеров.

Триммер сильно греется

Перегрев триммера может происходить по многим причинам:

• бензин имеет не то октановое число, которое указано в инструкции к агрегату;
• не соблюдены пропорции бензина и масла во время приготовления топливной смеси;
• смесь горючего с маслом была давно приготовлена (смесь нельзя хранить более 2-х недель);
• триммер работает свыше положенного по инструкции времени;
• используется маломощный триммер на густой и жёсткой траве, аппарат работает с перегрузкой и быстро греется;
• сместилась в сторону штанги или прикипела крышка кассеты.

Последнее происходит, если установить неподходящую для данного агрегата косильную головку, или когда ось смещается внутрь штанги. Эти изменения затрудняют вращение, нагрузка на двигатель увеличивается, и происходит его перегрев.

Для того, что бы нарисовать картину неисправности триммера бензинового, необходимо иметь представление о конструктивном строении и методики работы устройства. Сердцем и основой косы является двигатель, который вращает вал, передающий вращение на режущую часть. Отталкиваясь от основ проверяем все по порядку, используя необходимый инструмент.

Смазка редуктора триммера

Смазывание шестерен необходимо производить регулярно в соответствии с рекомендациями, изложенными в эксплуатационной инструкции используемой модели. Делать это нужно также, если:

• были установлены новые шестерни;
• от редуктора исходят нетипичные звуки во время работы триммера;
• ножи тяжело вращаются.

При постоянном использовании триммера его передаточный механизм испытывает нагрузку от налипшей на ножи травы, грязи или из-за изменения крутящего момента. Смазочный материал нужно выбирать качественный, чтобы продлить срок службы редуктора.

Используемые виды смазки

При выборе смазки необходимо учитывать такие факторы:

• степень адгезии состава с металлом узла;
• бренд продукции;
• расход смазочного материала передаточным механизмом.

Известные производители, например, Stihl, Husqvarna и прочие, кроме триммеров, выпускают и смазку к ним. Такая продукция не только уменьшает износ, но также защищает металл шестерен от коррозии. Поэтому для мотокос от этих брендов лучше использовать их же смазочную продукцию.

У разных моделей смазка расходуется по-разному. Это определяется в значительной степени интенсивностью использования мотокосы и нагревом передаточного механизма. Считается, что смазочного материала достаточно, если температура редуктора при работе не превышает 40°С.

По консистенции смазочные материалы для триммера могут быть:

• жидкими;
• полужидкими;
• твердыми;
• пластичными.

По составу востребованными являются следующие виды смазок:

• графитовые, значительно снижающие трение, вследствие чего вращение шестерней улучшается;
• литиевые, являющиеся еще и отличным антикоррозийным составом, насыщенные повышающими износостойкость металла добавками без вредных веществ;
• универсальные, содержащие минеральные масла высокой степени очистки и улучшающие эксплуатационные характеристики компоненты.

Примером подходящих смазок являются: Champion EP-0, Gear Grease OREGON, Олео-Мас, Азмол 158, Литол -24

Также следует обращать внимание на советы производителей по этому вопросу и использовать предлагаемые ими материалы. Купить их можно в специализированных торговых точках. Смазка Champion EP-0 универсальная 120 гр

Смазка Champion EP-0 универсальная 120 гр

Алгоритм самостоятельного смазывания редуктора

Для проведения смазывания передаточного механизма его предварительная разборка не нужна. В устройство уже заложено специальное отверстие для этих целей (оно показано на фото ниже)

Кроме шестерен при проведении смазки нужно уделить внимание таким элементам механизма:

• подшипниковому узлу;
• маховику и собачке катушки стартера.

Отверстие для введения смазки

Заливать масло либо вносить твердую смазку следует через тавотницу, закрытую винтом. При этом выполняют действия в следующей последовательности:

• очищают от грязи и налипшей травы корпус редуктора, особенно тщательно участок вокруг заглушки, чтобы мусор не попал внутрь механизма;
• с помощью соответствующего инструмента (часто он идет в комплекте с триммером) выкручивают пробку;
• в открытое технологическое отверстие выбранный смазочный материал вводят из тюбика, либо используя шприц, как показано на фотографии далее;
• вкручивают пробку на место.

Смазывание передаточного механизма

Если по какой-либо причине редуктор нужно разобрать, то старый смазочный материал необходимо полностью удалить со всей поверхности зубчатых передач и корпуса, вала, а только потом использовать новый. Разобранный механизм удобно смазывать твердыми составами.

Весь процесс смазки редуктора продемонстрирован в видеоролике:

Смазывать передаточный узел требуется минимум один раз в течение года, но рекомендуется это делать через каждые 20 часов интенсивного использования мотокосы. Если появятся первые признаки неисправностей с механизмом, то внести смазочный материал нужно как можно быстрее.
