Как сделать плавный пуск на торцовку

Изготовление плавного пуска

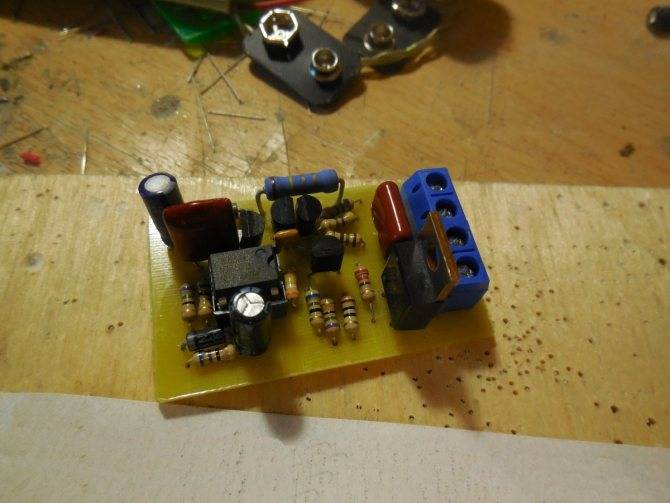

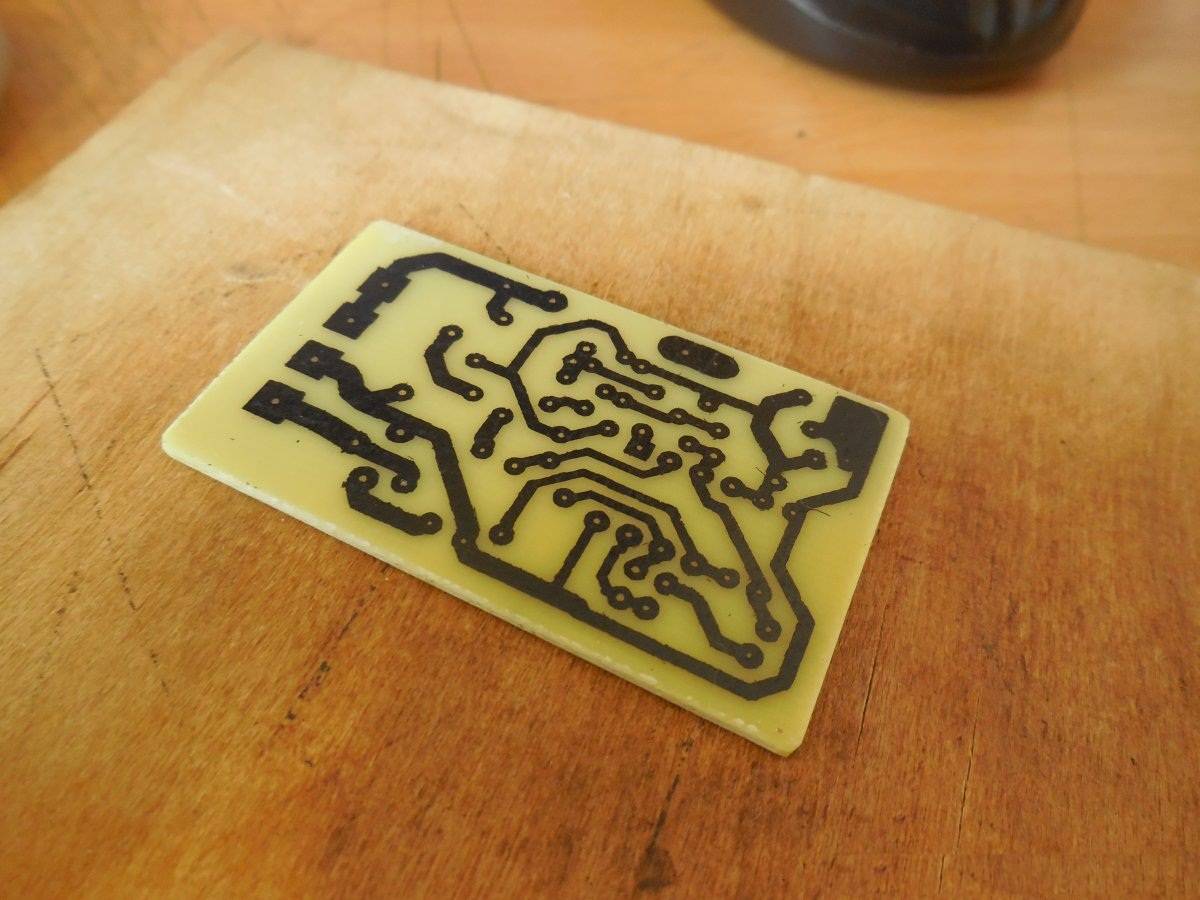

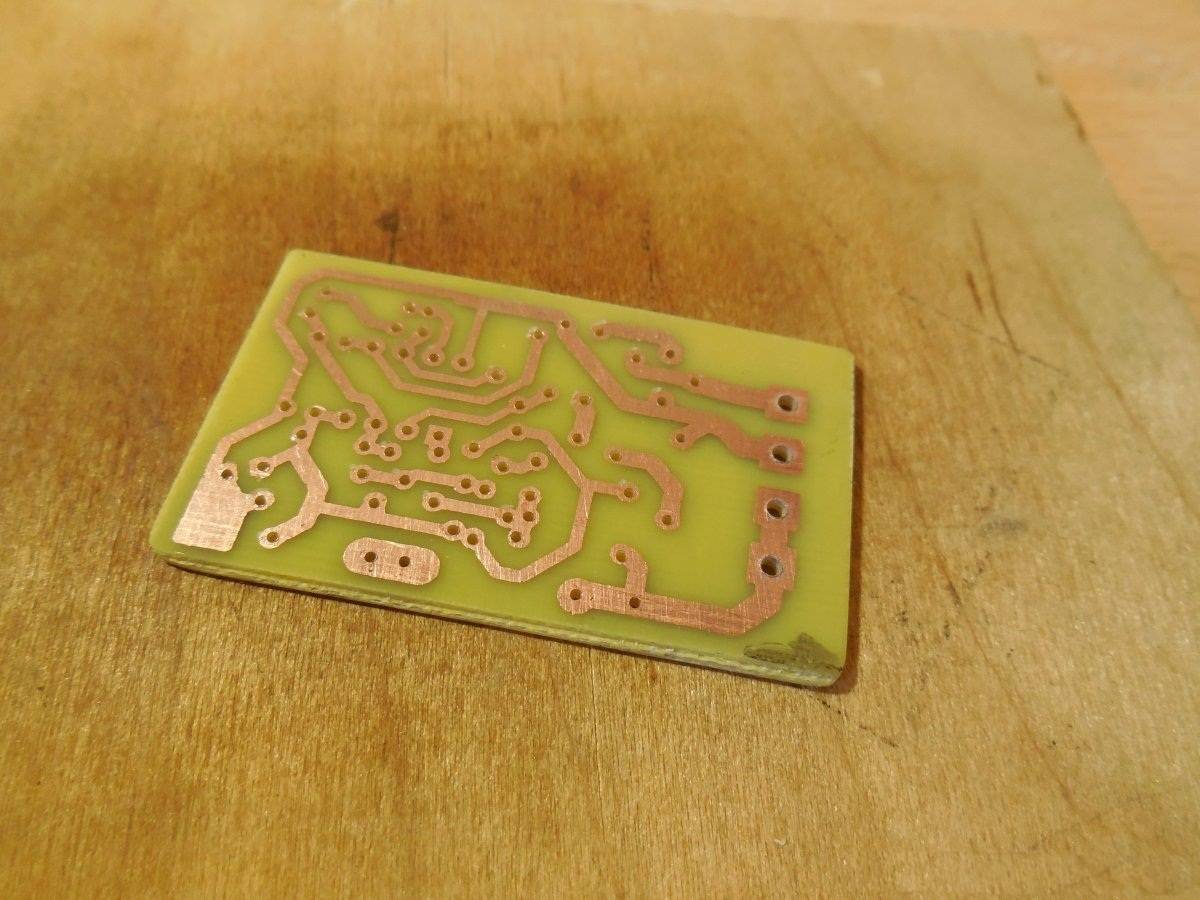

Схема собирается на печатной плате размерами 45 х 35 мм, плата разведена как можно компактней, чтобы её можно было встроить внутрь корпуса инструмента, который требует плавного пуска. Провода питания лучше впаять напрямую в плату, но если мощность нагрузки небольшая, то можно установить клеммники, как я и сделал. Плата выполняется методом ЛУТ, фотографии процесса представлены ниже.

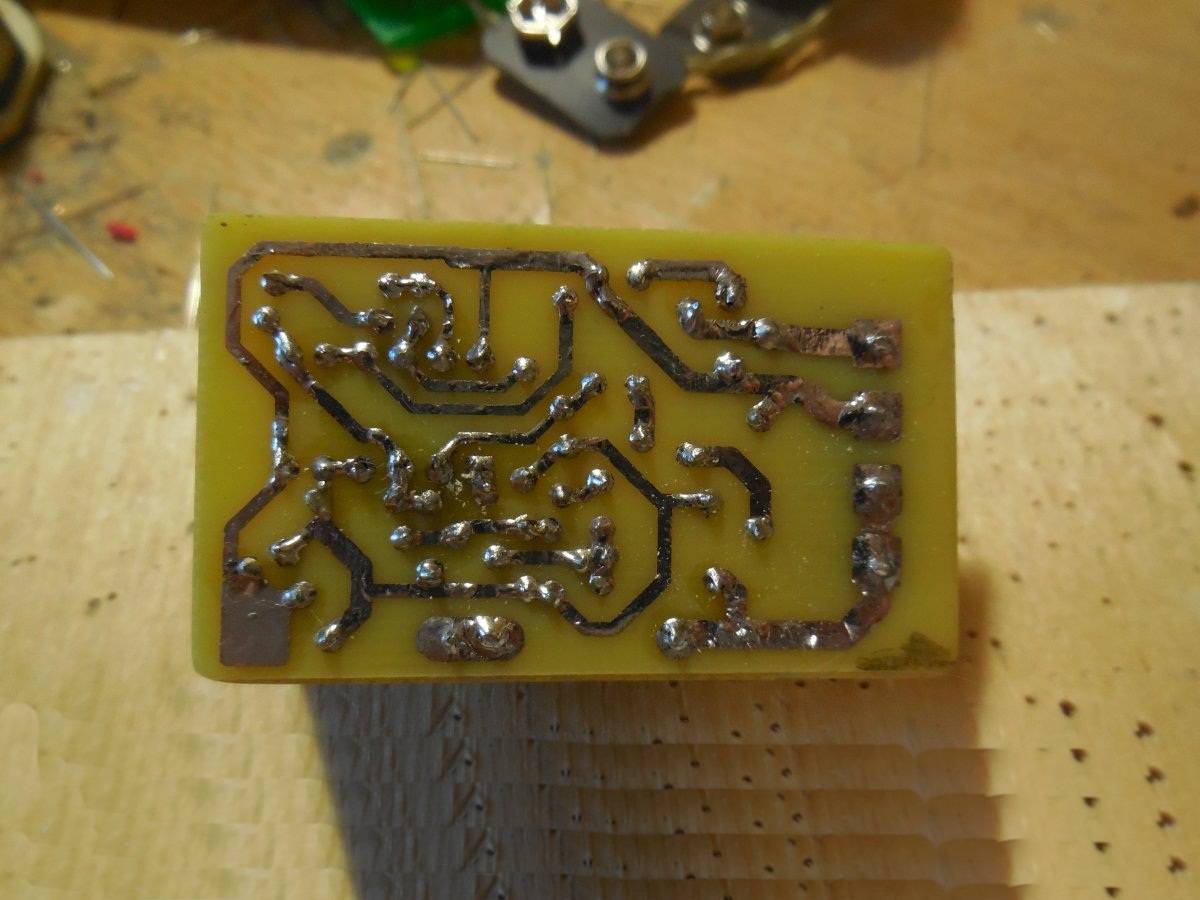

Дорожки желательно залудить перед впаиванием деталей, так улучшиться их проводимость. Микросхему можно установить в панельку, тогда её можно будет без проблем снять с платы. Сначала запаиваются резисторы, диоды, мелкие конденсаторы, а уже впоследствии самые крупные компоненты. После завершения сборки платы её обязательно нужно проверить на правильность монтажа, прозвонить дорожки, отмыть оставшийся флюс.

Простейшая схема

УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.

Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.

Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).

Плавный пуск на микросхеме

Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.

Схема 2. Схема плавного пуска электроинструмента

Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.

При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.

Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.

Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.

Плавный пуск для болгарки своими руками

В этой статье будет рассмотрена схема плавного пуска болгарки из доступных деталей. Так как плавный пуск ставят не в весь инструмент, то это можно исправить и самостоятельность собрать простую схему плавного пуска для болгарки и сделать это своими руками. Данное устройство поможет модернизировать ваш инструмент и сделает его менее опасным и более удобным.

Если вы часто работаете инструментом то наверняка сталкивались с следующей проблемой: двигатель будь то болгарки, циркулярной пилы, рубанка или другого оборудования пускается очень резко. Такой резкий пуски таят в себе множество неприятностей: во-первый, присутствует высокий пусковой ток, который не лучшим образом сказывается на проводке, во-вторых, резкий старт двигателя быстро изнашивает механические части инструмента, в-третьих, снижается удобство использования, при пуске болгарку приходится крепко удерживать, она так и норовит вырваться из рук. В дорогих моделях уже встроена система плавного пуска, которая легко справляется со всеми этими неприятностями. Но что делать если этой системы нет? Выход есть – собрать схему плавного пуска самому. Кроме того, использовать её можно будет с лампочками накаливания, ведь чаще всего они перегорают именно в момент включения. Плавный пуск заметно снизит возможности лампочки быстро перегореть.

Схема плавного пуска

В интернете часто встречается схема плавного пуска, построенная на достаточно редкой отечественной микросхеме К1182ПМ1Р, достать которую сейчас не всегда легко. Именно поэтому я предлагаю к сборке не менее эффективную схему, ключевым звеном которой является доступная микросхема TL072, вместо неё также можно ставить LM358. Время, за которое двигатель набирает полные обороты задаётся конденсатором С1. Чем больше его ёмкость, тем больше времени понадобиться для разгона, самый оптимальный вариант – 2,2 мкФ. Конденсаторы С1 и С2 должны быть рассчитаны на напряжение как минимум 50 вольт. Конденсатор С5 – как минимум 400 вольт. Резистор R11 будет рассеивать приличное количество тепла, поэтому его мощность должна быть как минимум 1 Ватт. В схеме можно применить любые маломощные транзисторы, Т1, Т2, Т4 имеют n-p-n структуру, можно использовать BC457 или отечественные КТ3102, Т4 имеет структуру p-n-p, на его место подойдут BC557 или КТ3107. Т5 – любой подходящий по мощности и напряжению семистор, например, BTA12 или ТС-122.

Изготовление плавного пуска

Схема собирается на печатной плате размерами 45 х 35 мм, плата разведена как можно компактней, чтобы её можно было встроить внутрь корпуса инструмента, который требует плавного пуска. Провода питания лучше впаять напрямую в плату, но если мощность нагрузки небольшая, то можно установить клеммники, как я и сделал. Плата выполняется методом ЛУТ, фотографии процесса представлены ниже.

Дорожки желательно залудить перед впаиванием деталей, так улучшиться их проводимость. Микросхему можно установить в панельку, тогда её можно будет без проблем снять с платы. Сначала запаиваются резисторы, диоды, мелкие конденсаторы, а уже впоследствии самые крупные компоненты. После завершения сборки платы её обязательно нужно проверить на правильность монтажа, прозвонить дорожки, отмыть оставшийся флюс.

Первый запуск и испытания

После того, как плата полностью готова, можно проверять её на работоспособность. Первым делом, нужно найти маломощную лампочку на 5-10 ватт и через неё включить в плату в сеть 220 вольт. Т.е. плата и лампочка подключаются в сеть последовательно, а выход OUT остаётся неподключенным. Если на плате ничего не сгорело, а лампочка не зажглась, можно включать схему напрямую в сеть. Эту же маломощную лампочку можно подключить к выходу OUT для проверки. При подключении она должна плавно набрать яркость до максимума. Если схема работает исправно, можно подключать более мощные электроприборы. При продолжительной работе семистор, возможно, будет слегка нагреваться – в этом нет ничего страшного. При наличии свободного места его не помешает установить на радиатор.

На плате в процессе работы присутствует опасное сетевое напряжение, поэтому необходимо соблюдать меры предосторожности. Ни в коем случае нельзя прикасаться к деталям платы, когда она подключена к сети

Перед включением убедиться, что плата надёжна закреплена и на неё не попадут металлические предметы, способные привести к короткому замыканию. Для надёжности рекомендуется залить плату лаком или эпоксидной смолой, тогда ей не будет страшна даже влага. Успешной сборки!

Скачать

Если тема интересует более глубоко, рекомендую ознакомиться с литературой, приведенной на странице Скачать.

Вот одна из книг, приведенных там:• Ломоносов, В.Ю.; Поливанов, К.М.; Михайлов, О.П. Электротехника. / Ломоносов, В.Ю.; Поливанов, К.М.; Михайлов, О.П. Электротехника. Одна из лучших книг, посвящённых основам электротехники. Изложение начинается с самых основ: объясняется, что такое напряжение, сила тока и сопротивление, приводятся указания по расчёту простейших электрических цепей, рассказывается о взаимосвязи и взаимозависимости электрических и магнитных явлений.Объясняется, что такое переменный ток, как устроен генератор переменного тока. Описывается, что такое конденсатор и что собой представляет катушка индуктивности, какова их роль в цепях переменного тока. Объясняется, что такое трёхфазный ток, как устроены генераторы трёхфазного тока и как организуется его передача. Отдельная глава посвящена полупроводниковым приборам: в ней речь идёт о полупроводниковых диодах, о транзисторах и о тиристорах; об использовании полупроводниковых приборов для выпрямления переменного тока и в качестве полупроводниковых ключей. Коротко описываются достижения микроэлектроники. Последняя треть книги целиком посвящена электрическим машинам, агрегатам и оборудованию: в 10 главе речь идёт о машинах постоянного тока (генераторах и двигателях); 11 глава посвящена трансформаторам; о машинах переменного тока (однофазных и трёхфазных, синхронных и асинхронных) подробно рассказывается в 12 главе; выключатели, электромагниты и реле описываются в главе 13; в главе 14 речь идёт о составлении электрических схем. Последняя, 15 глава, посвящена измерениям в электротехнике. Эта книга – отличный способ изучить основы электротехники, понять основополагающие принципы работы электрических машин и агрегатов., zip, 13.87 MB, скачан: 836 раз./

Ещё пособие по двигателям:• Пуск и защита двигателей переменного тока / Пуск и защита двигателей переменного тока. Системы пуска и торможения двигателей переменного тока. Устройства защиты и анализ неисправностей двигателей переменного тока. Руководство по выбору устройств защиты. Руководство от Schneider Electric, pdf, 1.17 MB, скачан: 581 раз./

Переноска с плавным пуском на базе блока KRRQD12A

Один из вариантов переноски с БПП для подключения электроинструмента – использование электронного блока KRRQD12A. Для модернизации понадобится:

непосредственно сам электронный блок;
удлинитель (заводской или самодельный);
паяльник с припоем;
розетка для наружного монтажа;
кусок провода ПВС 3 × 2,5;
нож;
изолента или термоусадка;
кусок фанеры или доски.

Процесс модернизации удлинителя

Изображение	Описание процесса
	Для начала разбираем электроудлинитель и делаем в корпусе отверстие для нового провода, который будет подсоединяться к розетке наружного монтажа. Зачищаем ПВС 3 × 2,5 с обоих концов.
	Припаиваем провода к контактным клеммам переноски.
	Фиксируем удлинитель на доске при помощи саморезов и закрываем его защитной крышкой .

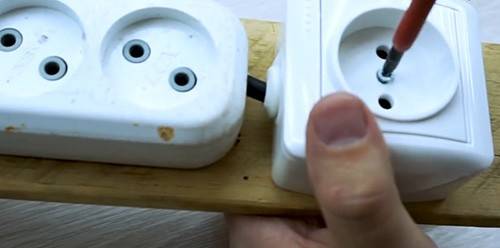

	Продеваем отрезок провода в корпус розетки наружного монтажа и фиксируем её на доске. Зачищаем концы провода.
	Схема подключения.
	Подключаем блок плавного пуска KRRQD12A по приведённой на предыдущем фото схеме. Места соединения пропаиваем и одеваем термоусадку или используем изоленту.
	Вставляем БПП и контактные клеммы в корпус розетки.
	Закрываем розетку крышкой и проверяем работу модернизированной переноски.

Как собрать схему регулятора своими руками

Простейший регулятор мощности, подходящий для болгарки, паяльника или лампочки, легко собрать своими руками.

Принципиальная электрическая схема

Для того чтобы собрать простейший регулятор оборотов для болгарки, необходимо приобрести детали, изображённые на этой схеме.

Принципиальная схема регулятора оборотов

R1 — резистор, сопротивлением 4,7 кОм;
VR1 — подстроечный резистор, 500 кОм;
C1 — конденсатор 0,1 мкФ х 400 В;
DIAC — симистор (симметричный тиристор) DB3;
TRIAC — симистор BT-136/138.

Работа схемы

Подстроечный резистор VR1 изменяет время заряда конденсатора C1. При подаче напряжения на схему, в первый момент времени (первый полупериод входной синусоиды) симисторы DB3 и TRIAC закрыты. Напряжение на выходе равно нулю. Конденсатор C1 заряжается, напряжение на нём возрастает. В определённый момент времени, задаваемый цепочкой R1-VR1, напряжение на конденсаторе превышает порог открытия симистора DB3, симистор открывается. Напряжение с конденсатора передаётся на управляющий электрод симистора TRIAC, который также открывается. Через открытый симистор начинает протекать ток. В начале второго полупериода синусоиды симисторы закрываются до тех пор, пока конденсатор C1 не перезарядится в обратную сторону. Таким образом, на выходе получается импульсный сигнал сложной формы, амплитуда которого зависит от времени работы цепи C1-VR1-R1.

Порядок сборки

Сборка этой схемы не затруднит даже начинающего радиолюбителя. Запчасти доступны, купить их можно в любом магазине. В том числе и выпаять со старых плат. Порядок сборки регулятора на тиристорах следующий:

Применение в болгарке

Во время запуска угловой шлифовальной машинки (УШМ) появляются высокие нагрузки динамического характера на детали инструмента.

Дорогие модели снабжены УПП, но не обыкновенные разновидности, например, УШМ фирмы «Интерскол». Инерционный рывок способен вырвать из рук УШМ, при этом происходит угроза жизни и здоровью. Кроме того, при пуске электродвигателя инструмента происходит перегрузка по току и в результате этого — износ щеток и значительный нагрев статорных обмоток, изнашивается редуктор и возможно разрушение режущего диска, который может треснуть в любой момент и причинить вред здоровью, а может даже и жизни. Инструмент нужно обезопасить и для этого следует сделать болгарку с регулировкой оборотов и плавным пуском своими руками.

Недостатки электроинструмента и срок службы

Общеизвестно, что далеко не всякий инструмент снабжен подобными схемами плавного пуска. В основном они идут в дорогих моделях известных брендов Bosch, Hilti, DeWalt. Причем как в сетевой линейке, так и в аккумуляторной.

Электроинструмент без такого устройства имеет кучу недостатков:

искрение якоря на коллекторе с выгоранием ламелей якоря

чаще выходят из строя обмотки ротора и статора

токовый бросок в общую электросеть

удары шестерней друг о друга и более быстрое их срабатывание

опасный рывок при запуске, вырывающий инструмент из рук и повышающий травмоопасность

При работе с торцевой пилой имеющей ПП, диск не будет сбиваться с подготовленной точки реза

Что немаловажно для непрофессиональных столяров

Если у вас на даче или в доме на начальном этапе строительства еще нет электроэнергии и вы пользуетесь генератором, то рано или поздно поймете, что без БПП (блока плавного пуска) с резкими начальными токами, генератор долго не протянет. Поэтому такая штука способна сберечь не только инструмент, но и аварийные источники питания.

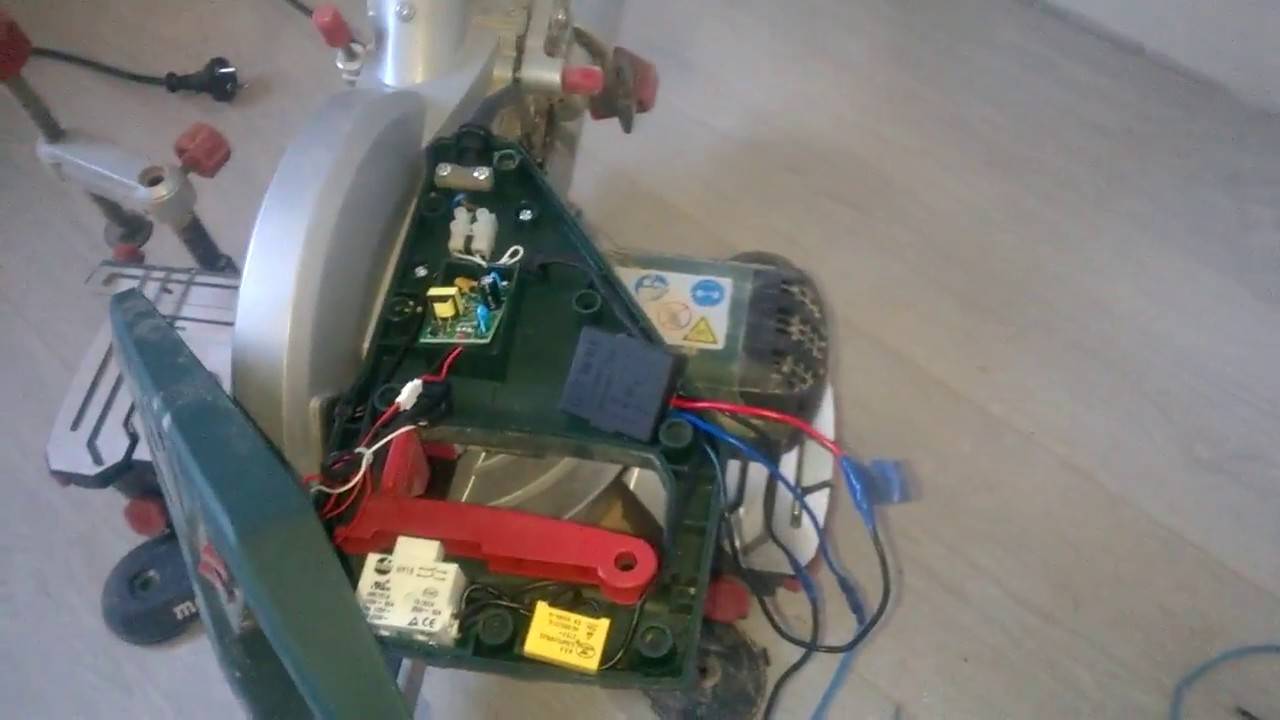

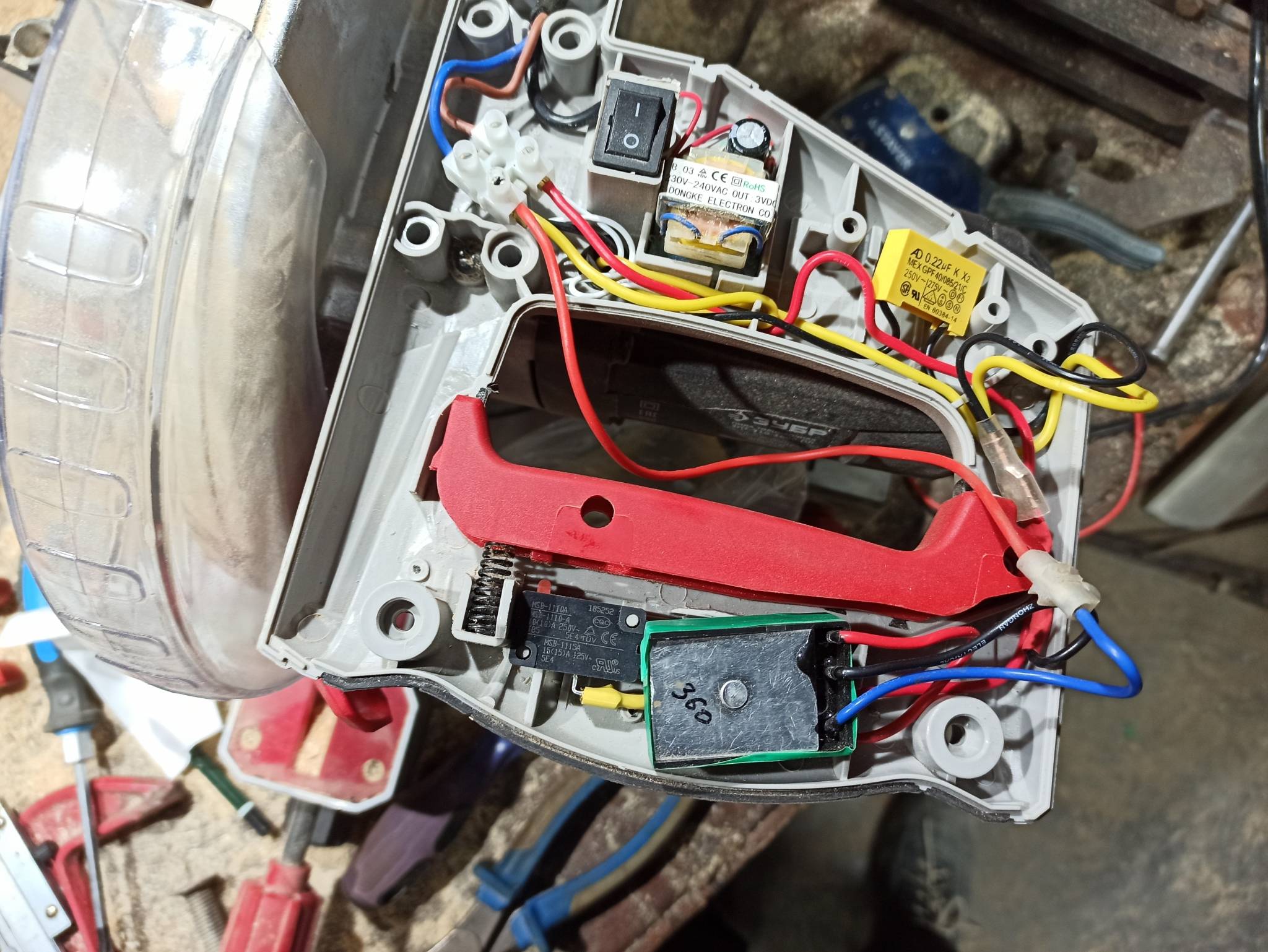

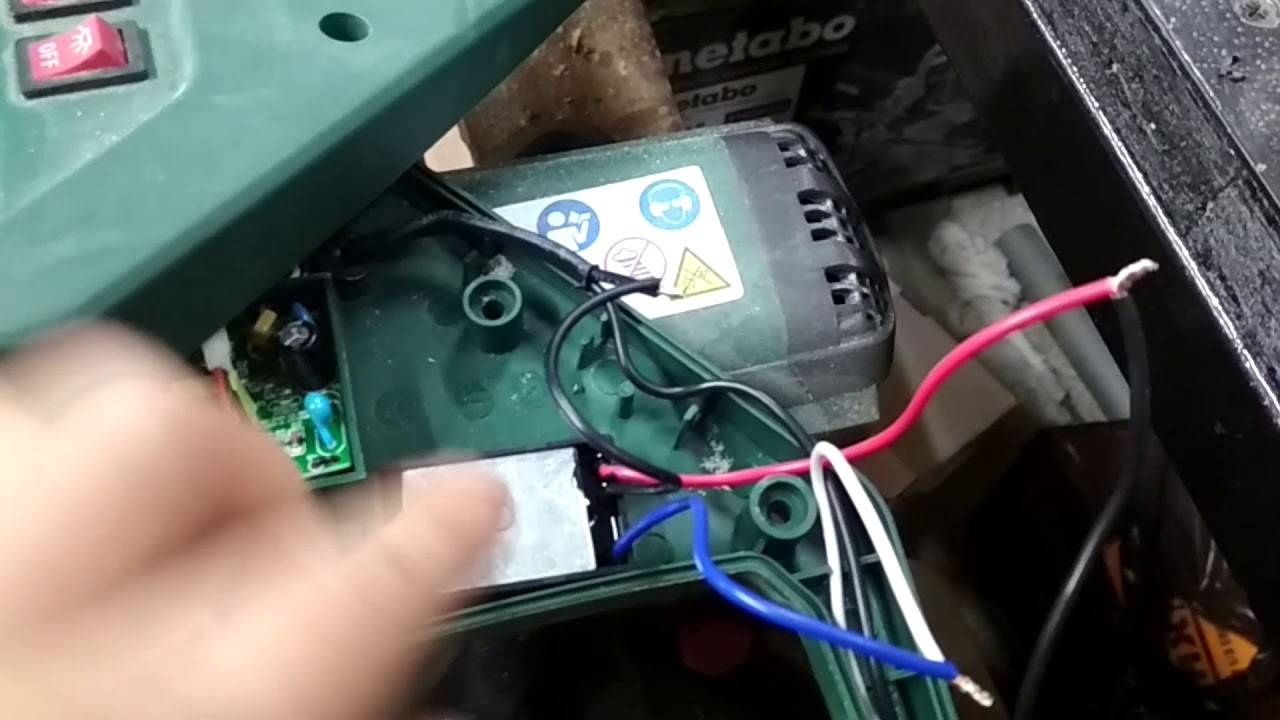

Можно конечно самостоятельно встроить БПП во внутрь той же болгарки или торцовки, однако разбирать технику и ковыряться во внутренностях охота далеко не каждому.

Плюс ко всему прочему, вскрытие нового корпуса влечет за собой потерю гарантии. Поэтому лучшее применение для блока KRRQD12A — это внешнее подключение.

Только имейте в виду, подходит он для коллекторных двигателей. Для асинхронных нужен частотник с другими принципами регулирования.

Данная коробочка рассчитана на ток 12 Ампер.

Есть и более мощная модель на 20А.

Что характерно, габариты у них одинаковые, а разница в цене пару десятков рублей.

Казалось бы лучше взять ее, но для стандартной розетки в 16А более выгоден первый вариант. Не будет желания подключать более мощную нагрузку и тем самым подпалить все контакты.

Мастера самоделкины конечно собирают подобные схемки и своими руками, на основе тиристоров ВТА 12-600 или других, конденсаторов, динистора и парочки мелких резисторов. Примеров схем в интернете можно найти множество.
