Как сделать мульчер для мотоблока

Самоходные и навесные мульчеры

Мульчеры подразделяются на два основных типа: на собственном самоходном шасси (как правило, на гусеничном) и навесные.

В самоходном мульчере энергетическая установка и все вспомогательные системы объединены в одной машине с технологическим оборудованием мульчера, то есть самоходный мульчер является узкофункциональной машиной, причем достаточно дорогой. Например, самоходный универсальный мульчер AHWI Raptor RT800 с фрезой M 900 стоит более 40 млн руб. Преимущества собственного самоходного шасси мульчера заключаются в высокой проходимости и производительности. Для предприятий, постоянно занимающихся строительством линейных объектов или расчисткой площадок от древесной растительности, они являются наиболее оптимальными. Но есть у таких мульчеров и существенные недостатки, влияющие на повышение стоимости моточаса: это высокая начальная стоимость; высокий удельный расход топлива; высокая стоимость обслуживания и ремонта.

Самоходные мульчеры эффективны там, где надо убрать подрост, пни и ветки заподлицо с землей, например, при подготовке к строительству дорог, когда за один проход удаляются кусты и подрост; при обслуживании линейных объектов.

При значительных объемах мульчирования самоходный мульчер для лесозаготовителей, скорее всего, будет неэффективен в экономическом плане из-за высокой цены и стоимости эксплуатации. В этом случае целесообразно рассмотреть навесной мульчер на мощный сельхоз- или лесной трактор. Мульчер на экскаваторе со своей гидростанцией тоже эффективный вариант. Навесные мульчеры также подразделяются на два варианта: с приводом ротора oт базовой машины (механическим или гидравлическим); с приводом от собственной гидростанции с дизельным двигателем.

Самые мощные навесные мульчеры позволяют за один проход срезать и измельчать деревья диаметром до 0,4 м.

Навесные мульчеры намного дешевле, но имеют меньшую производительность. Навесной мульчер Delta ECF MD 160 для носителя мощностью от 80 до 130 л.с. обойдется компании в 13,1 тыс. евро, Delta EFX MD 160 для носителя той же мощности с фиксированными молотками стоит 17,3 тыс. евро. Навесные мульчеры воплощают в себе принцип модульных систем машин, предусматривающий возможность оснащения самоходной энергетической установки (базового трактора) различным технологическим оборудованием по мере необходимости выполнения различных технологических операций. Когда необходимость в работе мульчера отпадает, навесное оборудование снимается, освобождая базовую машину для выполнения других работ.

Сейчас на российском рынке представлены такие компании – производители мульчеров, как: итальянские Delta, Seppi N, Ferri, FAE Group, Orsi Group, Agrimaster, немецкая AHWI Prinoth, канадская Denis Cimaf, испанские ТМС Cancela, NIUBO, французская Galotrax и др. Российские компании также выпускают мульчеры: это «Эксмаш», «Измельчитель», «ТайгаМаш», «Промышленный меридиан», «ТПИ Импульс» и др.

Наибольшим спросом пользуются мульчеры среднего класса мощности, так как имеют хорошее соотношение цены оборудования и производительности выполняемых работ. Цена на них варьируется от 450 тыс. до 1250 тыс. руб. при сходных технических характеристиках.

Навесные и самоходные мульчеры можно разделить по типу привода рабочего органа: механический и гидравлический. Агрегаты с механическим приводом дешевле, но уступают гидравлическому по надежности.

По типу рабочего органа мульчеры подразделяются на дисковые или роторные. В России доминируют роторные мульчеры, а дисковые практически не встречаются.

Ротор является основным рабочим элементом мульчера, он оснащается подвижными или неподвижными резцами. Иногда их называют ножами или молотками

Выбирая мульчер, следует обратить особое внимание на тип режущих элементов. Для большинства предприятий оптимальным будет выбор стандартных резцов с двумя упрочненными режущими вставками, которые есть у каждого производителя. Усиленные и более дорогие резцы больше подходят для предприятий, эксплуатирующих самоходные мульчеры в несколько смен, в тяжелых условиях, для которых главным являются производительность и минимальный срок расчистки заданной территории

Усиленные и более дорогие резцы больше подходят для предприятий, эксплуатирующих самоходные мульчеры в несколько смен, в тяжелых условиях, для которых главным являются производительность и минимальный срок расчистки заданной территории.

Навесной экскаватор на минитрактор – порядок сборки

Делать передненавесной экскаватор для минитрактора лучше всего по аналогии с самодельным погрузчиком. Единственные принципиальные различия между ними – это форма и стрела, состоящая из двух сборных частей.

Сборка экскаватора выполняется в таком порядке:

1. Для изготовления надежной стрелы необходимы 2 стальные квадратные трубы. Их нужно соединить между собой в форме буквы Л. На верхнем выступе необходимо зафиксировать гидравлический подъемник. Он будет отвечать за передвижение стрелы. В конструкции должен быть еще один подъемник, основная функция которого – обеспечение движения стрелы, которая крепиться к минитрактору. Третий подъемник необходим для поддержки движения самого ковша. Он может быть полностью неподвижным, однако более эффективным станет передвижной ковш. Он будет лучше справляться с различными землеройными работами;
2. Ковш будет отличаться от погрузчика своими габаритами. Он должен быть прочнее и уже – это оборудование будет более эффективным в процессе рытья земли. Для сборки ковша лучше всего воспользоваться листовым металлом, толщиной не менее 6 мм. К передней части устройства следует приварить штыри, которые будут захватывать грунт. Сам ковш должен быть гораздо массивнее погрузчика.

Сборка всей конструкции выполняется с применением болтовых соединений. Это обеспечит возможность быстрого демонтажа сломанного элемента и его замены новой деталью.

Разновидности садовых измельчителей

Как только не называют рубильные машины, используемые для дробления древесных отходов. Щепорезка, веткоизмельчитель, шредер, щеподробилка, — далеко не полный список названий. Несмотря на такое разнообразие терминов, устройство различных агрегатов практически одинаково. Любая дробилка состоит из таких элементов:

• стальная рама, куда крепятся все детали и механизмы;
• основной привод – электродвигатель либо бензиновый (дизельный) мотор с валом отбора мощности;
• режущий механизм;
• главная передача (как правило, ременная);
• защитный кожух;
• 2 бункера — для подачи деревянных палок и выгрузки щепы.

Измельчители: из дисковых пил (слева) и с ножевым валом (справа)

По факту самодельные измельчители веток делятся на разновидности только устройством режущего механизма, остальные элементы отличаются лишь размерами. Если внимательно просмотреть опубликованные в интернете чертежи дробильной части, то можно выделить следующие популярные решения:

1. Посередине вала крепится 2—3 десятка дисковых пил, оснащенных зубьями из твердого сплава.
2. Конструкция, повторяющая устройство фуганка на циркулярном станке. На валу сделаны продольные пазы (от 2 до 6 шт. в зависимости от мощности двигателя), где закреплены рубящие ножи, изготовленные из углеродистой стали. Ветки подаются на измельчение под углом 90° к ножам.
3. Дисковая дробилка для дерева, где ножи крепятся к плоскости стального круга, насаженного на вал. Здесь ветви нужно подавать под углом 30—45° к поверхности диска, что обеспечивается конструкцией загрузочного бункера.
4. Рубильная машина с двумя валами, которые вращаются синхронно. Режущие кромки ножей, установленных на валах, при вращении сходятся в одной точке. За счет этого происходит не только дробление, но и самозатягивание веток после захвата. Подача древесины – перпендикулярно вращающимся ножам.

Дробилки: дисковая (слева) и двухвальная (справа)

Дальше мы рассмотрим, как самостоятельно сделать садовые шредеры первых трех типов. Двухвальная щепорезка – довольно сложный в изготовлении агрегат, требующий вложений и трудозатрат, что не всегда оправдано. Молотковые и прочие оригинальные измельчители древесины, сделанные своими руками, показаны на видео:

Для переработки толстых сучьев и веток на дрова можно смастерить механизированный колун. Варианты и чертежи станка представлены в другой нашей инструкции.

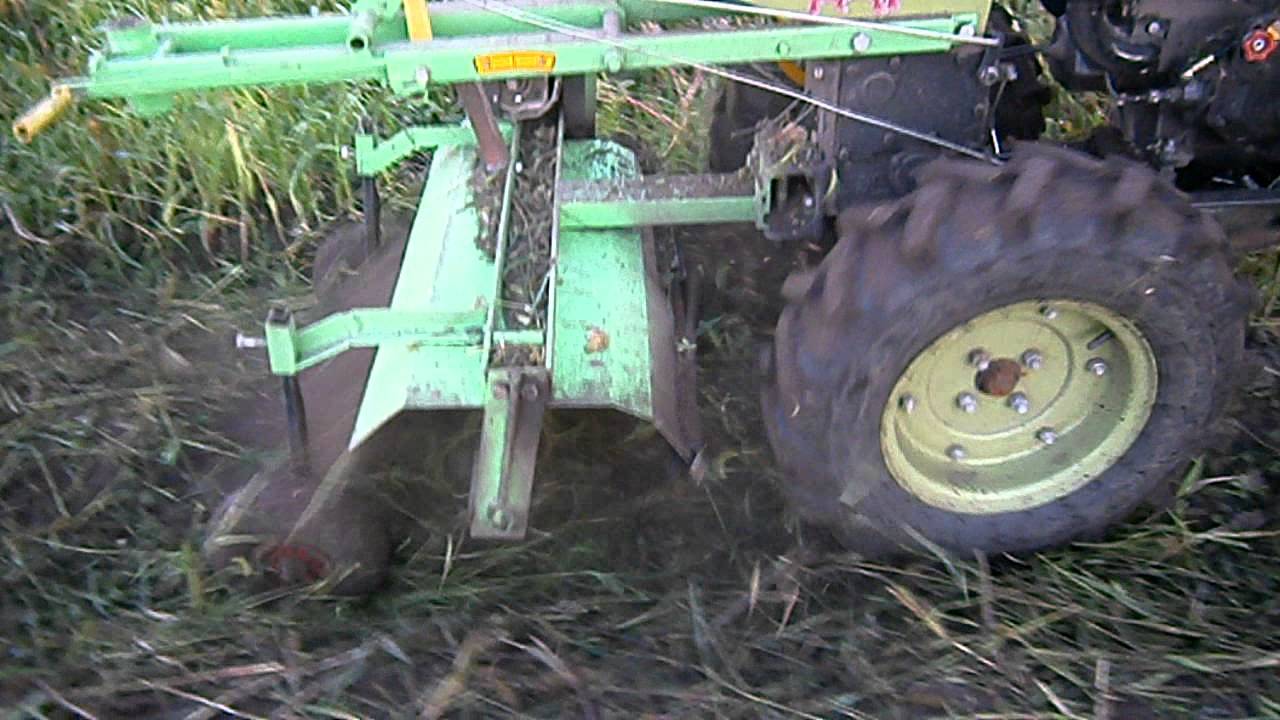

Особенности мульчера для мотоблока

Специфика косилки-мульчера для мотоблока позволяет выполнять с его помощью немало задач по подготовке к посадкам и уходу за ними, не прилагая при этом особых усилий.

К характеристикам типовых мульчирователей относятся следующие:

• конструкция спроектирована под среднюю мощность силового агрегата в 6 л.с.;
• в зависимости от модели, крепится к мотоблоку спереди либо сзади;
• скорость вращения вала и режущих компонентов — 1500 оборотов в минуту;
• отрезки измельчения растений составляют около 20 мм.

Учитывая возможности мульчера, его можно использовать:

• для обработки междурядий в садах и виноградниках;
• для измельчения пожнивных отходов;
• для устранения поросли перед вспашкой целины.

В данном видео рассмотрим самодельную косилку-мульчер:

В отличие от обычной косилки, мульчер не только выкашивает траву и кустарник, но и с высокой скоростью измельчает растения, превращая в качественное удобрение и распределяя по поверхности почвы. С его помощью можно также измельчать солому, ботву картофеля и любых других растений. Не секрет, что крупные фрагменты растений, по сути, превращаются в мусор на участке, поскольку либо засыхают, либо долгое время гниют, что не идет почве на пользу. При этом измельченные растения перегнивают в рекордные сроки, а почва впитывает из них максимум ценных веществ, обогащаясь для новых посадок.

Казалось бы, такое полезное устройство должно имеет гораздо большую популярность среди фермеров и владельцев приусадебных участков, чем имеет на сегодняшний день. Причина проста: в большинстве случаев имеющиеся в продаже мульчирователи приспособлены для более крупной техники, чем используется на небольших и средних участках. Существует несколько моделей, совместимых с мини-тракторами, но их характеристики требуют наличия силовой установки мощностью не менее 25 л.с., тогда как большинство мотоблоков имеет мощность в 5-9 л.с. Поэтому для того, чтобы обрести в свое хозяйство мульчер, его можно только собрать самостоятельно.

Дисковый и роторный рабочие органы измельчителей

Главный рабочий инструмент мульчерной машины – диск или ротор. В первом случае речь идет о дисковой фрезе, на которой закреплены резцы из твердого сплава.

Данный тип техники устанавливается на трактор или стрелу экскаватора. С помощью дисковой фрезы измельчаются стволы деревьев и пни диаметром до 50 см (за 2–3 прохода).

Отбор мощности дисковой фрезы происходит посредством гидромотора или редуктора, приводимого в движение через кардан от вала отбора мощности. По обрабатываемой площади за единицу времени такие мульчеры проигрывают у роторных. При обработке объемных территорий выбирать дисковую фрезу нецелесообразно.

Измельчители дискового типа в основном используются муниципальным предприятиями для работы условиях ограниченного пространства в населенных пунктах. Основная доля импортируемой техники оснащается ротором, представляющим собой вращающийся вал, который закрепляется в торцах. Резцы на роторе бывают подвижными и не подвижными. Встречаются комбинированные варианты. А иногда разработчики комплектуют технику несколькими видами режущих инструментов, подходящих для разной растительности.

Важнейшие характеристики роторного механизма – ширина и диаметр. Чем большие размеры имеет ротор, тем большую площадь он обрабатывает за один проход. Но вместе с этим увеличивается вес мульчера, из-за чего возникает потребность повысить мощность энергоносителя.

Для чего можно использовать измельченные ветки и растения

Осенью и весной на дачных участках скапливается большое количество так называемого органического мусора, представленного в виде веток после обрезки сада, цветов, растений, с/х культур. Причем его основой является не только мелкий хворост, но и крупные бревна, используемые для топки котлов, печей, мангалов.

Крупные бревна распиливаются, рубятся и складируются. Другой вопрос — что же делать с мелкими ветками и растительностью, которые становятся навязчивой проблемой для всех владельцев частных домов, дач и садовых участков. Скопившиеся отходы не только занимают много места, но еще и портят весь интерьер.

В качестве альтернативного решения рекомендуется использовать органический мусор как удобрение. Для этого его необходимо измельчить, для чего не обойтись без специального оборудования.

Измельченные ветки будут служить не только, как органическое удобрение с большим содержанием полезных веществ, но еще и в качестве мульчи. Стружка древесины задерживает влагу, питает землю, и способствует повышению урожайности, а также снижению количества сорняков на грядке. В зимнее время такой покров защитит корни растений от вымерзания.

Это интересно! Измельченные ветки могут применяться в качестве щепы для приготовления копченостей.

Устройство прибора

Измельчитель является универсальным приспособлением. Им измельчается не только трава, но и ветки, корнеплоды или овощи. Принципиальная схема садовой траворезки состоит из узлов:

• металлической рамы;
• двигателя;
• вала с ножами;
• короба для приема нарезанной травы;
• шкива;
• ремня;
• кабеля;
• защитного кожуха.

Устанавливаемый двигатель бывает 2 вариантов:

1. Электрический. К преимуществу относится бесшумность работы и легкость включения. Из-за небольшого веса обладает хорошей маневренностью. Недостатком является зависимость от длины кабеля. Не всегда его мощности хватает для резки толстых стеблей.
2. Бензиновый. Аппарат с таким двигателем способен перемалывать даже ветки деревьев. Он не зависит от источника питания. Однако при работе издает много шума и имеет большой вес.

Двигатель – сердце агрегата

Именно двигатель выступает главным компонентом любой техники. В основном, мастера берут классические двигатели от ВАЗ 2101 – 2107. А все потому, что они идеально подходят по параметрам, основные среди которых:

• доступность;
• цена;
• тяговые показатели;
• небольшой вес;
• бюджетный ремонт и обслуживание.

Мотор – важная составляющая трактора

В идеале, всего одна машина классики ВАЗ станет настоящим донором для вашего самодельного трактора, ведь основная часть деталей может быть позаимствована именно оттуда.

Мотор в совокупности с коробкой передач и сцеплением выступает как единый узел, они крепятся вместе. Такой приятный нюанс облегчит процесс сборки самоделки

Важно поставить крыльчатку вентилятора на валу помпы. Это обязательное условие (независимо от конструкции), потому что работа трактора будет проходить в таком же режиме, как и чувствует себя автомобиль в пробке – скорость небольшая, а нагрузка немалая

Так что радиатор придется обдувать принудительно

Так что радиатор придется обдувать принудительно.

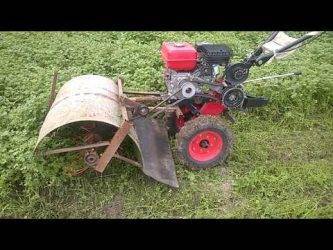

Как сделать мульчер для мотоблока своими руками?

Мульчирователь значительно упрощает рабочий процесс в поле или саду. Чтобы не тратиться на такое оборудование, можно попытаться сделать мульчер самостоятельно.

Нужно обзавестись следующими деталями:

• толстой железной рамой;
• специальным протекторным кожухом;
• отрезком ленты транспортного типа;
• редуктором и двумя ремненвыми шкивами;
• валом с фиксирующимися ножами;
• плавающим подшипником и направляющими колесами (всего по две единицы);
• крепежами.

В качестве ключевой детали, ножа, отлично подойдут дисковые плиты с твёрдосплавными насадками. Такие диски бывают любого разумного размера, они надёжные и долговечные. Также в случае разрушения ножа приобрести дисковую плиту будет несложно.

Можно использовать автомобильные запчасти. Они доступные и предлагаются в большом разнообразии (шкив от генератора, подшипники).

Поэтапное создание мульчера своими руками:

• сварить раму с железных уголков, она будет крепиться к штанге мотоблока и сможет перемещаться вдоль неё для натяжения приводного ремня. Фиксируется рама с помощью двух болтов;
• определить посадочную ось – вал мульчера, исходя из диаметра дисковых пил. Можно использовать шпильку с резьбой М20. Также необходимо подготовить шайбы и гайки под ту же резьбу. Вал закрепляется плавающими подшипниками;
• на раму приваривается специальный упорный профиль на уровне оси мульчера;
• ножки крепятся к валу сварочным аппаратом в форме «V»;
• под режущим блоком располагается кожух, предотвращающий разброс измельчённого продукта. Также кожух есть и сверху. Измельчаемые частицы подаются в бункер через закрываемое отверстие;
• транспортную ленту используют для защиты ног оператора, она крепится сзади на раме.

По производительности самодельный измельчитель не уступает покупному. Он весьма работоспособен и обойдётся вполовину дешевле магазинного. Мульчер можно использовать на мотоблоках различных марок: Нева, МТЗ, Каскад, Агро, Крот. Их мощности будет достаточно для использования данного оборудования.

Сфера применения и виды мульчеров

Использовать мульчер можно в садах для обработки междурядьев и насыщения почвы полезными элементами, на целинных землях, на полях, после уборки урожая (особенно, если используется автоматическая сборка – жатва, копка картофеля, других корнеплодов, початков — с остатками ботвы и стеблей), а также после любой прополки сорняков и обрезки кустов. Он позволяет не заниматься дополнительным трудоемким и неудобным оформлением компостных ям, с последующей развозкой и распределением их содержимого на участке, сразу же обеспечивая грунт нужным питанием. Мульчер с успехом можно применять вместо косилки.

Он бывает ручным или агрегируемым с мотоблоками. И во втором случае уход за полями с его участием становится на порядок проще и эффективней. Так как повышается скорость работы и, естественно, ее качество.

Сделать такой полезный в хозяйстве мульчер на мотоблок совсем несложно, если придерживаться вышеизложенных рекомендаций. Тем более что он с успехом подходит к мотоблокам производства Нева, МТЗ, Каскад, Агро, Крот.

Процесс создания мульчирователя для мотоблока

• Первый шаг состоит в том, чтобы, используя железные уголки, получить раму размером 85х65 см;
• Затем нужно из трубы (только с толстыми стенами) получить вал мульчера для мотоблока;
• На обоих концах полученного вала необходимо закрепить плавающие подшипники, эксплуатирующиеся для крепления к раме;
• Используя сварочный аппарат, нужно прикрепить к валу ножи в форме «V», которые должны быть распределены в 4 ряда;
• Разместить ножи следует в следующем порядке: самые крупные и длинные изделия – на 1 и 3 рядах (с краю), немного меньшие – на 2 и 4, еще меньшие – на 1 и 3 и так по спирали. С другой стороны нужно по тому же принципу приварить ножи, вот только самые длинные необходимо разместить на 2 и 4 рядах;
• Мульчирователь для мотоблока стоит поставить на 2 направляющих колеса;
• Сверху агрегата расположите протекционный кожух, созданный из бочки (железной);
• Транспортная лента должна быть использована в качестве протекции ног оператора и размещена сзади на раме.

Стоит отметить, что из-за своих конструкционных особенностей такой агрегат не будет дробить толстые стебли кукурузы, но справляться со всей ботвой на огороде он будет на все 5 баллов!

Многие фермеры зачастую задаются вопросом о том, что делать с травой и кустарниками, мгновенно вырастающими перед посадкой и после сбора урожая. Ответ достаточно прост – от них поможет избавится мульчер на мотоблок. Это простое приспособление измельчает сорняки и дикие кустарники, превращая их в качественное органическое удобрение, которое в дальнейшем можно использовать для выращивания культурных растений.

Самодельный мульчирователь — особенности, область применения

Многие фермеры зачастую задаются вопросом о том, что делать с травой и кустарниками, мгновенно вырастающими перед посадкой и после сбора урожая. Ответ достаточно прост – от них поможет избавится мульчер на мотоблок. Это простое приспособление измельчает сорняки и дикие кустарники, превращая их в качественное органическое удобрение, которое в дальнейшем можно использовать для выращивания культурных растений.

Конструктивные особенности и области предназначения самодельного мульчирователя

В отличие от стационарных мульчеров, самодельное приспособление для мотоблока можно перевозить по всему участку, что позволяет сэкономить время на уборку территории. Мульчирователь, устанавливаемы на мотоблок, имеет ряд конструктивных особенностей.

В их числе выделяется:

• самодельное приспособление изготавливается для мотоблоков, мощность двигателей которых составляет от 5 до 12 л. с.;
• вал вместе с расположенными на нем ножками при вращении достигает скорости в 1500 об./мин.;
• самодельный мульчер может крепиться к передней или к задней части мотоблока;
• измельченные части веток и листьев не превышают длины в 2 см;
• для сборки мульчирователя применяются ножи, изготовленные из конструкционной легированной стали, предварительно прошедшей обработку высокими температурами.

Области применения самодельного мульчера достаточно обширные.

Он может активно использоваться в следующих целях:

• для обработки пожнивных остатков;
• обработки междурядий в садах, грядках с ягодами и виноградниках;
• скашивания поросли сорняков непосредственно перед вспашкой целины.

В некоторых случаях самодельный мульчер оказывается более эффективным, чем косилка. Это приспособление способно не только срезать выросшие сорняки, но и мгновенно измельчить их, оставив, после этого, перегнивать на участке

Еще одно важное преимущество оборудования заключается в его высокой производительности и эффективности, независимо от толщины и высоты сорняков

Как сделать мульчер для мотоблока своими руками – пошаговая инструкция

Для того чтобы самодельный мульчер был как можно более надежным, выносливым и устойчивым к ударам, в его конструкции обязательно должны быть предусмотрены:

• крепкая железная рама, усиленная уголками;
• прочный защитный кожух;
• кусок транспортерной ленты;
• редуктор и 2 шкива ременного типа;
• надежный вал с закрепленными на нем ножами;
• 2 плавающих подшипника;
• сцепной механизм для установки на мотоблок;
• 2 направляющих колеса.

Последовательность действий при сборке должна выглядеть следующим образом:

1. Для начала их железных труб и уголков сваривается рама, размерами 85 x 65 см;
2. Далее необходимо изготовить вал для самодельного мульчера. С этой целью потребуется воспользоваться толстостенной трубой, взятой от старого бура. Готовый вал должен обладать длиной 70 и толщиной 5,8 см;
3. На оба конца сделанного вала нужно установить по одному плавающему подшипнику, которые необходимо для неподвижного монтажа вала на раму;
4. При использовании мульчера на мотоблоке создаваемый двигателем крутящий момент будет передаваться на вал приспособления через предусмотренный в его конструкции редуктор, имеющий 2 передачи ременного типа. Первая передача должна соединять мульчирователь с мотоблоком, а вторая – соединяться непосредственно с валом мульчера;
5. К поверхности вала нужно приварить поводки, на которых должны быть установлены ножи, имеющие V-образную форму. Все ножи должны располагаться в 4 ряда. Режущие детали с самой большой длиной нужно закрепить по краям первого и третьего ряда. Через 5 см от них на втором и четвертом ряду потребуется закрепить ножи с меньшей длиной. Далее в первом и третьем ряду в 5 см от них необходимо закрепить ножи с еще более меньшей длиной. Таким образом, все режущие элементы мульчирователя должны располагаться по спирали по направлению до середины используемого вала. К обратной стороне мульчирователя ножи крепятся по такому же принципу с той лишь разницей, что наиболее длинные детали нужно установить на втором и четвертом рядах;
6. К нижней части мульчера для мотоблока потребуется прикрепить 2 направляющих колеса. С их помощью можно настроить оптимальную высоту конструкции по отношению к поверхности земли;
7. Поверх рамы устанавливается кожух, который можно сделать из половины стальной бочки. Для защиты ног оператор в задней части мульчера потребуется установить небольшой кусок транспортерной ленты.

Показатели выбора веткоизмельчителя для мотоблока

Если же вы приняли решение приобрести измельчитель для мотоблока, то обязаны знать, по каким параметрам подбирать:

• вид мотора;
• мощность агрегата;
• диаметр воронки;
• вид дробящей системы;
• какие разновидности садовых отходов перерабатывает;
• масса измельчителя;
• практичность.

Главное ? заострять внимание на ножевую систему (дисковая или фрезерная) и вид мотора (электрический или бензиновый). Электрические измельчители не шумные, обычные в обслуживании, но чувствительные к скачкам напряжения, и перерабатывают ветви до 4,5 см в диаметре

Бензиновые ? мощные, перерабатывают практически любой мусор, но шумные

Электрические измельчители не шумные, обычные в обслуживании, но чувствительные к скачкам напряжения, и перерабатывают ветви до 4,5 см в диаметре. Бензиновые ? мощные, перерабатывают практически любой мусор, но шумные.
