Как сделать мотособаку из мотоблока своими руками

Заводские мотобуксировщики

После ажиотажа на гусеничные приставки, их стали выпускать на территории нашей страны. Одними из популярных по праву можно назвать мотобуксировщики для мотоблоков Салют (Агат) и Нева.

Снегоходные приставки для Салют (например, модель СП-МБ-С) и Нева (модели СП-МБ-2, СП-МБ-23 и другие) стали выпускаться 15 лет назад и успели завоевать сердца многих людей за легкость в использовании и простой ремонт.

За счет небольших параметров мотособаку можно с легкостью держать в гараже и перевозить на автомобиле.

Мотоблоки имеют небольшой двигатель, поэтому лучше для них купить двухгусеничную приставку. Каждый трак имеет отверстия, а стандартные модели располагают на оси обычные 2 звездочки из пластмассы, куда насаживаются гусеницы. Такой технический момент является более практичным, так как часто поломки мотособаки происходят по этой проблеме.

Но есть существенный недостаток: двигатель имеет малую мощность (7 л), поэтом разгон будет не более 20 км/ч, а то и еще ниже. Этим моделям тяжело тянуть несколько волокуш, т.к. они относятся к облегченным вариантам

При выборе гусеничной приставки надо обратить внимание на этот факт, т.к. для серьезных грузов устройства не пригодны

Мотобуксировщик к мотоблоку своими руками

Самостоятельно сделать мотобуксировщик несложно

Важно определиться с двигателем. Можно купить двигатель как отечественный, так и зарубежный

Неплохие отзывы о работе имеют двигатели марки Yamaha и Honda. Они универсальны, поэтому подойдут к любой модели аппарата. Что касается гусениц, то их можно сделать своими руками, понадобятся лишь материалы, немного времени и терпения.

В других статьях вы можете узнать, как сделать снегоход своими руками или вездеход на базе мотоблока.

Самодельные гусеницы для снегоходной приставки

Способов сделать гусеницу много, но сегодня расскажем, как сделать ее из клиновидных ремней, цепей. Для этого берем ремни, скрепляем их на грунтозацепы или колеса, таким образом, получаем простые самодельные гусеницы.

Схема сборки гусеницы из цепей осуществляется не менее просто. Необходимо взять две идентичные цепи, найти последние звенья, разжать их согнуть, чтобы получился замкнутый круг. Затем звенья закрепляем, паяльником завариваем. Укрепление цепей делается грунтозацепами, сделанных из стальных пластин. Закрепляются они болтами. Для представления можно ознакомиться со схемами:

В том случае, если не хочется самостоятельно делать, можно просто взять гусеницу от другой ненужной техники.

Более подробно о том, как сделать самодельные гусеницы из покрышки. или других материалов, написано в отдельной статье.

Сборка гусеничной приставки для мотоблока

Когда осуществляется сборка снегоходной приставки, надо наметить чертеж, который предотвратит лишние ошибки.

1. Для начала надо выбрать опорные подшипники, и уже под них выточить втулки.
2. Берем сварную раму, в которой будут находиться трубы, для придания необходимой формы засыпать их песком.
3. Перекрываем 2 конца деревянными пробками, помещаем в тиски и потихоньку начинаем при помощи паяльника ее сгибать. Сгиб должен быть максимальный, поэтому чтобы не ошибиться, лучше сделать шаблон, на который можно ориентироваться.

Чтобы было проще представить, можно ознакомиться со схемой:

Сделать снегоходную приставку просто, нужно немного времени, смекалки и предусмотреть все мелочи, так как экономить на хорошей технике глупо. Мотобуксировщик, собранный самостоятельно, будет служить без перебоев.

Траки для гусениц

Траки являются главной частью любой гусеницы. К счастью, необязательно покупать их в специализированных магазинах. Их достаточно легко изготовить самостоятельно из различных материалов. Главное, что нужно учесть, это уровень нагрузки, который планируется оказывать на мотоблок. Изготовить траки можно из:

• пластиковых труб;
• деревянных брусков;
• металлических траков.

Читать также: Кнопка на шуруповерт bosch

Для изготовления траков из пластиковых труб понадобится водопроводная труба № 40. Она нарезается на отрезки, длина которых равна ширине гусеницы. После этого каждый такой отрезок разрезается вдоль на две половины. С этим поможет справиться циркулярная пила с диском для резки дерева.

Когда все траки будут готовы, их можно цеплять на основную конструкцию. Для этого используются мебельные болты № 6 и большие шляпки полусферической формы. Этими болтами каждый отрезок крепится к самой конструкции.

Таким образом, получается отличная рельефная гусеница для мотоблока, позволяющая проходить в сложных местах даже зимой.

Основным преимуществом гусеницы с деревянными брусками в качестве траков является доступность материалов, легкость всей конструкции, а также возможность быстро произвести ремонт.

Неудивительно, что самыми распространенными и надежными являются именно металлические траки для гусениц, ведь уровень их прочности достаточно велик. Чаще всего используются металлические трубы или профиль, который нарезается на отрезки подходящей длины и крепится к гусенице таким же образом, как это делалось в предыдущих способах.

Главным недостатком такой конструкции является большая масса и сложность ремонта. Если один из траков согнется во время работы, то придется потратить немало усилий для его замены.

Делать траки из железа рекомендуется только в тех случаях, когда мотоблок работает с большими нагрузками. В других случаях лучше прибегнуть к остальным способам.

Не так сложно изготовить гусеницу для мотоблока своими руками, хоть это и занимает достаточное количество времени

Важно отнестись к процессу с максимальной внимательностью и верно выполнять все расчёты. Также, необходимо оценить степень нагрузки, с которой работает мотоблок, и выбрать наиболее подходящие материалы для изделия

Оригинальный самодельный снегоход на гусеничном ходу, сделанный своими руками из 200 кубового двигателя «Sadko»: фото пошаговой сборки с описанием, также видео испытаний гусеничного снегохода.

Автор самоделки Евгений Венгловский, решил подготовиться к зиме основательно и покатать жену и ребятишек на собственном самодельном снегоходе. Задумка удалась, в конце статьи будет интересное видео с катанием по снежным сугробам, но сначала давайте посмотрим процесс сборки транспортного средства.

Тестируем и исправляем косяки

Любой производитель на стадии разработки натыкается на свои же ошибки. Только у производителя есть ЦМК — сварочный цех, который подготовлен, и люди уже профессионалы в этом деле. Есть сборочный участок, есть конструктор, который это все, создает в программе, есть мощности, которые позволяют сделать какие-то детали.

В то же время производитель тестирует технику, натыкаясь на какие-то ошибки, проблемы свои же, хотя, казалось бы, все идеально, но… Взять, к примеру, автомобильную отрасль. Сделали машину за 10 миллионов Range Rover, выехали на тест драйв, у него отказал блок с электроникой, пневмо упала и еще чего-то, и они гадают. А причина — инженер по проводке забыл желтый провод присоединить!

И здесь то же самое. Производитель тестит, переделывает, смотрит и доводит до ума. Ты выезжаешь из гаража на своем самосаде. Бац, развалились подшипники на ведущем валу. Едешь в гараж, тащишь его на себе 5 километров, разбираешь и понимаешь, что у тебя кривая рама. Ты начинаешь думать: так, надо ее переделать. Ты начинаешь делать, колхозить. В итоге вроде все круто опять сделал.

Поехал дальше и у тебя ремень начинает жрать. Соответственно, надо трансмиссию переделать. Или вибрация такая, что у тебя Паркинсона начинается от нее. Колотит, потому что ты не сделал подушки на двигателе, либо подмоторную раму не поставил, либо какой-нибудь буфер, который будет вибрацию гасить.

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

• одногусеничная (2 лыжи спереди, 1 гусеница сзади);
• двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

1. Двигатель.
2. Система питания.
3. Система впрыска масла.
4. Трансмиссия.
5. Ходовая часть.
6. Рулевое управление.
7. Корпус.
8. Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Читать также: Труборез для пластиковых труб своими руками

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

• способность работать при низких температурах;
• высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Как сделать снегоход из мотоблока своими руками: инструкция и схемы

Мотоблок является сезонной техникой, которая используется в основном весной, летом и осенью. Чтобы в зимнее время она не простаивала, можно из мотоблока своими руками сконструировать снегоход. Имея минимальные навыки владения инструментом, совсем несложно это сделать. Обратная переделка после зимы много времени не занимает. Таким образом, мотоблок будет использоваться круглый год для хозяйственных работ.

Снегоход — это полезный агрегат, который способен преодолевать снежные сугробы. Техника позволяет перевозить небольшой багаж. Многие жители из северных и центральных районов предпочитают такие агрегаты делать из подручных средств. Снегоход из мотоблока получается выносливым и достаточно мощным. У него хорошая проходимость и маневренность.

Изготовление тележки

Для того чтобы понять, как сделать телегу к мотоблоку своими руками, необходимо выполнить такой алгоритм операций:

• Для изготовления несущей сварной жесткой рамы взять 5 заготовок труб, обрезать концы болгаркой.
• Прижать струбцинами к листу ДСП и прихватить сваркой места соединения 3 продольных заготовок с 2 перпендикулярными так, чтобы они создавали решетчатый каркас.
• Проверить геометрию конструкции с помощью обычного строительного угольника. Углы соединенных ребер должны быть 90°.
• Установить распорки между прихваченными заготовками в углах днища и по центру, прихватить сваркой.
• К продольным трубам днища сделать прихватки сварочным электродом 4 вертикальных стоек по углам.
• Проверить перпендикулярность углов, сверить размеры сторон конструкции с размерами на чертеже телеги для мотоблока.
• Окончательно приварить все заготовки друг к другу, отшлифуйте сварочные швы, очистить их от наплывов и образований.
• Кузов можно сделать из фанеры или деревянных досок, угловые соединения при этом закрепляют стальными уголками.
• Доски устанавливаются на раму и прикрепляются при помощи болтовых соединений.
• Более прочные борта мастера выполняют из стальных листов. Борта могут быть откидными и фиксированными. Откидные борта кузова считаются более рациональными, т.к. выгрузка грузов больших объемов осуществляется легче. Борта делают также из металлических труб квадратного или прямоугольного сечения. Их выполняют, как и раму, прихватывают, проверяют геометрию для прочности и избежания раскосов и отклонений, окончательно сваривают, жестко прикрепляют к раме. Задний откидной борт крепится обыкновенными дверными петлями и оборудуется шпингалетами.
• Взять металлический прут диаметром 30 мм и длиной около 1050 мм для изготовления оси для колес, соединить с продольным шарниром и угловыми опорами. Длина должна выбираться так, чтобы ось не выходила за пределы колес. Подточить ее под необходимые диаметры подшипников в ступицах.
• В качестве ходовой части можно взять колесную базу от мотороллера, коляски, тачки или другой сельхозтехники. Тяжелые колеса от автомобильного прицепа со ступицами не рекомендуют устанавливать.
• Для изготовления дышла берут 2 профильные трубы диаметром 25х50 мм длиной около 1,85 м, приваривают их к балке рамы так, чтобы получилась треугольная конструкция. Для усиления по углам прикрепляют сваркой металлические косынки толщиной 4 мм, спереди тележки прикрепляют пластину толщиной 8 мм.
• Самосвальная технология предусматривает установку дверных шарниров, прикрепляемых внизу на балке и к распоркам днища.
• Каркас сделанной конструкции обшить деревянными досками, пластиком или металлом.
• Водительское сидение на мотоблок с тележкой устанавливают в готовом виде или в виде ящиков-самоделок из куска ДСП и поролона, обшитого дермантином. Такие ящики необходимы для укрытия инвентаря и материалов.
• В качестве тормоза можно использовать стояночный тормозной привод агрегата. Тормозную педаль, сделанную из пластины толщиной 6 мм, закрепить на подставке для ног под сидением, приварить 2 уголка. В передней части установить педаль, в задней — пластину с 2 отверстиями для крепления тросов тормозов, концы которых соединены с Т-образной пластиной с тягой.

Таким способом можно изготовить тележку для мотоблока своими руками.

ЦЕЛИНА МБ-509ВБ

Мощный и надежный двигатель Страна: Россия (производится в Китае) Средняя цена: 71500 руб. Рейтинг (2020): 4.2 Мощный мотобуксировщик ЦЕЛИНА МБ-509ВБ занимает достойное место в списке лучших тихоходных моделей мотособак. Аппарат отлично подойдет как для хозяйственных нужд, так и для отдыха и развлечений. Одной из особенностей данной модели является то, что вместе с ним в комплекте поставляются сани-волокуши. Масса мотособаки составляет 105 кг, что сравнительно немного. Общая допустимая нагрузка на технику составляет не более 150 кг, включая водителя. При этом, наибольшая скорость, которую разовьет мотобуксировщик, будет составлять 20 км/час. Ручная система запуска значительно облегчит старт двигателя даже в сильные морозы.

К основным плюсам использования этой модели в отзывах покупатели относят удобное управление, крепкий корпус и надежный двигатель. Здесь установлен 4-х тактовый одноцилиндровый агрегат мощностью 9 л. с., который питается бензином АИ-92 или АИ-95. Максимальный расход топлива – 2,8 л/час. Отличительная особенность этой модели – наличие рукояток с подогревом, что особенно актуально для зимнего времени эксплуатации. Руль складывается, и хранить технику становится гораздо удобнее. Спереди установлена сильная светодиодная фара. Среди слабых сторон – высокая стоимость и небольшая грузоподъемность.

При покупке мотобуксировщика рекомендуем обратить внимание на следующие важные характеристики:

Двигатель. Чем он мощнее, тем с большей скоростью будет двигаться мотособака, и тем больший груз можно будет разместить на сани-волокуши. Как правило, устанавливаются одноцилиндровые четырехтактовые агрегаты мощностью до 15 л.с. Следует помнить о том, что большая мощность двигателя предполагает повышенный расход и требует большего запаса топлива. Грузоподъемность. Большинство мотособак имеют собственный багажник, который чаще всего используется для перевозки инструмента и дополнительной канистры с топливом. Помимо этого, мотобуксировщик способен тянуть сани-волокуши с нагрузкой от 150 до 500 кг в зависимости от конструкции и мощности двигателя. Трансмиссия. Бывает 2-х типов: автоматическая и вариаторная. Первый вид обеспечивает наибольшее тягловое усилие, однако менее надежен по причине большого количества деталей в узле. Вариатор несколько дороже автомата, но зато ходит на порядок дольше. Конструкция гусениц и шасси. Здесь необходимо учитывать, по какой поверхности планируется передвигаться на мотособаке. Для снега лучше подойдут аппараты с большими зацепами, а на твердом грунте они будут только мешать. Кроме того, на некоторые мотобуксировщики можно устанавливать сменные лыжные и колесные модули. Рама. Это основной силовой элемент мотоубуксировщика

Необходимо обращать внимание на профиль каркаса и толщину стального листа, из которого он изготовлен. Рекомендуемая толщина – не менее 3 мм. Такая толщина обеспечит безвредный для общей конструкции прием ударных нагрузок и не допустит деформаций

Объем топливного бака. Его следует подбирать исходя из того, насколько мотобуксировщик прожорлив. Оптимально, если это будет 2-2,5 часа постоянной работы. Следует помнить, что возить большой запас топлива с собой не всегда удобно

Такая толщина обеспечит безвредный для общей конструкции прием ударных нагрузок и не допустит деформаций. Объем топливного бака. Его следует подбирать исходя из того, насколько мотобуксировщик прожорлив. Оптимально, если это будет 2-2,5 часа постоянной работы. Следует помнить, что возить большой запас топлива с собой не всегда удобно.

Что такое мотособака для мотоблока

Гусеничная приставка представлена модулем, на котором располагается сиденье для человека и место для установки мотоблока. Вместо стандартных колес мотоблок устанавливается на гусеницы.

Управлять мотособакой можно сидя на прицепе либо стоя на санях. Заводится и останавливается мотобуксировщик путем нажатия рычага газа или сцепления, которые находятся на руле мотоблока. Повороты задавать, удерживаться можно при помощи руля.

Мотобуксировщик легко разбирается, без труда располагается в багажнике легкового автомобиля либо в гараже. Сделать аппарат также легко, как и разбирать.

Продолжительность сборки мотособаки не превышает 15 минут. Не требует особого ухода, прост в использовании.

В Российской Федерации запустили производство мотособак для мотоблоков. Приобретя мотокультиватор и гусеницы, можно сделать надежное приспособление в домашних условиях. Снегоходная приставка поможет охотникам, рыбакам в зимнее время проезжать через непроходимые места. Мотособака вытягивает до 2 лыжных прицепов, стандартных саней весом до 150 кг.

Инструменты и материалы

Для самостоятельного выполнения сборочных работ нужен определенный перечень инструментария и материалов.

Потребуется несколько инструментов.

1. Сварочный аппарат. Он нужен для стыковки металла, дает возможность получить надежное соединение. Для работы со сварочным агрегатом нужна определенная оснастка, в частности, электроды, а также защитная экипировка.
2. Угловая шлифовальная машина (болгарка) – незаменимый инструмент при работе с металлами. Она необходима для расчленения заготовок на отдельные части. К болгарке надо подобрать специальные насадки, которые потребуются для работы с определенными материалами.
3. Электродрель – для получения отверстий.
4. Комплект гаечных ключей для работы с крепежными изделиями.

Из материалов и агрегатов нам потребуются:

1. соответствующий мотор для определенных условий эксплуатации;
2. профильная и круглая труба для сооружения остова (рамы);
3. колеса на ходовую часть.

Заводские мотобуксировщики

Заводские мотобуксировщики идут наряду с самодельными мотособаками. Видео испытаний, которые проводят любители такой техники, позволяют оценить все преимущества использования мотобуксировщиков. Среди заводских агрегатов можно отметить Honda, Subaru и нашу питерскую мотособаку «Барс». Видео отчеты, выложенные в Интернете, показывают, что наши мотобуксировщики ничем не уступают заграничным.

https://www.youtube.com/watch?v=lwGq3h6wQXk Сегодня заводы также пытаются занять эту техническую нишу, хотя так было не всегда. Мотособаки появились как альтернатива снегоходов, и собраны первые такие машины именно народными умельцами. С легкой руки какого-то северного шутника эта техника названа мотособакой, ведь именно собачьи упряжки и являются основным средством передвижения на севере.

Когда заводы начали выпуск мотособак, название немного переформировали и так появились мотобуксировщики, что в принципе отражает саму суть данного агрегата.

Сделать самостоятельно мотособаку не так уж трудно и под силу любому, кто знаком с техникой и умеет держать инструмент в руках. Чертежи самодельных мотособак можно скачать с Интернета, но и конечно, если есть необходимые навыки можно сконструировать самостоятельно. Чертежи мотособак не представляют особой сложности, и с ними может разобраться даже новичок.

Гусеницы для самодельного снегохода

Сначала изготовил гусеницу. Пластмассовую водопроводную трубу сечением 40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части.

При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

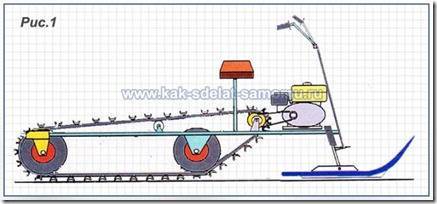

Рисунок 1.Чертеж схема самодельного снегохода

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами 6 мм с большой полукруглой шляпкой

При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут «набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков

Рисунок 2. Приспособление резки пластмассовых труб: 1. деревянный брусок; 2. пластмассовая труба; 3. металлический уголок.

Для сверления в транспортерной ленте отверстий под крепежные болты 6 мм сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой тяги и стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Читать также: Оборудование для пресса металла

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика(всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Выбор и изготовление основных элементов

Следует детальнее обсудить основные составные части, базовые компоненты и органы управления мотобуксировщика.

Двигатель

Самый важный компонент техники – мотор (силовой агрегат). Как правило, для изготовления мотобуксировщиков используется одноцилиндровый карбюраторный двигатель. Не менее значимым элементом является гусеница – подвеска и движитель. Посредством гусеницы можно перемещаться по льду, снежному покрову, мягкой земле в теплое время.

Эти моторы значительно разнятся по стоимости, хотя мощность их, как правило, равносильна. Прекрасно себя показали моторы Lifan, оснащенные сцеплением центробежного типа.

Отдельные умельцы используют для изготовления мотобуксировщиков двигатель от мотоблока (культиватора), движки от бензопил (мотопил) «Урал», «Дружба».

Востребованным является мотор Ш-58 от мопеда, предусмотренный для ручного режима переключения коробки передач. В равной мере можно использовать моторы для скутеров. Главное условие, чтобы агрегаты имели неплохие тяговые свойства, мощность не меньше 6 лошадиных сил. Этого вполне хватает для транспортировки на мотобуксировщике одного человека и грузов на 30-50 килограммов. Для перемещения 2-х человек и грузов на 150-200 килограммов желательно подобрать мотор мощностью больше 9 лошадиных сил.

Несущая рама

Уровень качества рамы должен находиться на высоте, поскольку в движении она подвергается большим нагрузкам, в особенности при перемещении по бездорожью. Данная конструкция сооружается всецело собственными силами, сваривается из профильных труб с прямоугольным сечением. В основном достаточно трубы с 3-миллиметровой толщиной стенок – более тонкий металл не подходит, он может быстро деформироваться.

Сборка самоделки выполняется согласно ранее выбранному чертежу (примерно такому, как наш).

Для изготовления рамы берут 2 трубы размером 20×20 миллиметров, дополняют еще двумя сечением 20×40 миллиметров, формируют остов.

В него ввариваются 2 уголка по 40 миллиметров, поверху приваривают предохранительную конструкцию для движка, которая не позволит ему получить повреждения при переворачивании техники. К раме также не мешает «пришить» посредством заклепок оцинкованный лист, чтобы закрыть гусеницу.

Подвеска

Подвеска (система подрессоривания) является важным фактором функционирования ходовой части. От избранного типа системы будет зависеть размеренность и скорость передвижения.

По структуре система подрессоривания бывает нескольких разновидностей:

Самая быстрая – склизовая подвеска, так как зазор при перемещении забивается минимальным количеством мусора, снега и иных посторонних предметов. Вследствие этого двигатель будет функционировать с минимальными сбоями, без перегрузок и излишнего нагрева, однако склизы используются исключительно зимой: им требуется снег, который служит охлаждением лыжного модуля.

Для путешествий в любое время года следует выбирать современную систему подрессоривания каткового типа, только не с жесткими, а с опорами катковыми пружинными.

Такой мотобуксировщик будет более плавно передвигаться по мерзлой дороге. Катковая хуже ведет себя на снежном покрове (при перемещении желательно избегать чересчур сыпучего, глубокого снега), однако безупречна для перемещения в летние месяцы.

Комбинированные типы подвески совмещают в себе как достоинства, так и отрицательные черты склизов и катков.

Трансмиссия

Трансмиссия (силовая передача) несет ответственность за передачу вращения вала на ведущую звездочку (профилированное колесо) гусеницы. Силовая передача бывает автоматической редукторной, механической, вариаторной, отдельные разновидности, к примеру, оснащаются реверс-редуктором от «Муравья» (для заднего хода). Плюсом автоматической силовой передачи является большая горизонтальная сила тяги, недостатком – быстрое срабатывание некоторых элементов, потребность в регулярном техническом обслуживании.

В роли механической можно использовать коробку от ВАЗа, другой старой автомашины. Ее преимущества – простота техобслуживания, отсутствие потребности в частой наладке, однако эксплуатация подобной силовой передачи менее комфортна.

Вариаторная коробка передач (КП) обеспечивает мягкую передачу усилия от мотора на гусеницу, что дает возможность уменьшить скорость изнашивания элементов, сэкономить на топливе. Недостаток – слабый ремень агрегатов, который требуется с регулярным постоянством менять.

Виды саней и их конструкционные особенности

Сани обладают широкой опорной поверхностью и низким центром тяжести, что обеспечивает их устойчивость и препятствует переворачиванию на косогорах. В некоторых конструкциях крепление дышла к вездеходу происходит посредством надежного сцепления, смягчающего рывки при неравномерном передвижении вездехода. Показатель грузоподъемности различных конструкций зависит от их предназначения.

Волокуши снабжают полозьями, бортами, отбойником, капотом. Приспособления используют для перевозки грузов. Применение снегохода позволяет охотнику или рыбаку проходить большие расстояния, добираться до места охоты, перевозить снаряжение. Изделия выполняются из пластика и обладают хорошим скольжением. Сани для снегохода из пластиковых труб обладают хорошей устойчивостью, они имеют широкую, плоскую опорную поверхность, благодаря чему не переворачиваются при движении.

Волокуши

Сани-волокуши производят из полиэтилена низкого давления. Запас прочности такого материала выдерживает большие колебания температуры от -55 до +55°C. Пластиковые сани могут ехать по снежным сугробам и по ледяной поверхности. Агрегаты имеют большую ширину, бортики средней высоты и дают возможность транспортировать рыболовное или охотничье снаряжение.

Сани-волокуши для снегохода Классика 160 имеют габариты 160х92х39 см. Изготовлены из морозостойкого пластика. Толщина стенок — 6 мм. Нарты для снегохода имеют тележку с амортизаторами. Эти приспособления не используются для перевозки людей, а предназначены только для грузов.

Пассажирские

Корпус выполнен из стали или прочного полиэтилена. Приспособление ставится на полозья, чтобы можно было преодолевать снежные заносы и ледяную поверхность. Пассажирские сани выпускают для перевозки людей. Число мест бывает различным. Некоторые имеют освещение, могут накрываться крышей. Немного производителей выпускают данные конструкции.

Пассажирские сани в комплекте с вездеходом в некоторых местностях используют как транспортное средство. Недостатком агрегата является большой вес и размеры. Такие изделия ставят на снегоход, который обладает большой мощностью.

Грузовые

Грузовые сани предназначены для перевозки леса и вещей. Они могут возить легкие грузы. Их конструкция проще, чем у пассажирских, но изготовить их труднее, чем санки-волокуши. Конструкция имеет хорошую грузоподъемность. Устойчивость грузовых устройств выше, чем других конструкций.
