Как сделать колеса на мотоблок

Пошаговая инструкция

Кинематическая схема минитрактора.

В первую очередь следует разработать кинематическую схему будущего минитрактора. Если есть определенный опыт, то можно сделать такую схему самостоятельно или же найти в интернете уже готовые варианты. Вполне возможно, что посчастливится найти чертежи переделки минитрактора из мотоблока для конкретной модели. Это существенно облегчит дальнейшие работы. К тому же в интернете можно найти много видеоматериала, где показывается сборка и модернизация таких агрегатов.

Рама и кузов

Материалом для изготовления рамы могут послужить металлические уголки и трубы. Для крепления различных элементов лучше применить болтовое соединение, а значит, потребуется наличие дрели, а также сварочного аппарата, так как без сварки не обойтись. Желательно добиться оптимального соотношения веса рамы и прочности.

Делать кузов или нет — это уже дело вкуса. Однако с кузовом минитрактор, собранный своими руками, например, на базе «Невы», выглядит более презентабельней, да и к тому же создается дополнительная защита от грязи водителя и различных узлов. Для кузова лучше всего использовать нержавейку.

Сиденье и рулевая

После того как кузов изготовлен и навешен, требуется установить водительское сиденье. На автомобильных разборках можно найти переднее сиденье от старой легковой машины. Главное, чтобы кресло было удобным.

Установку руля своими руками следует проводить после того, как будет прикреплено сиденье, чтобы настроить угол наклона и высоту. Можно выбрать принцип рулевой системы, используемой на картингах. Конечно, придется сделать тяги прочнее и короче, поскольку в таком случае усилия будут намного выше. Так же как и кресло, руль можно найти на авторазборках.

Выбор колес и покрышек

При желании сэкономить можно взять колеса от старого легкового автомобиля, но это создаст определенные трудности при эксплуатации уже готового минитрактора. Для такого агрегата передние колеса в идеале должны иметь диаметр 12-14″. При меньшем диаметре минитрактор будет зарываться «носом» в землю, а при большем – управление будет затруднено. Покрышки, соответственно, подбираются под размер установленных на минитракторе колес.

Установка рычагов

Чтобы сделать управление более удобным, необходимо предусмотреть установку рычагов, которые будут отвечать за тормоз и сцепление. Самый простой способ, который предпочитают многие умельцы – это устройство тросикового привода, сообщающегося с моторным блоком.

Обкатка

После того как переделка завершена, можно выкрасить минитрактор и установить навесное оборудование. Покраска позволит предотвратить появление коррозийных процессов. Перед использованием готового минитрактора на базе мотоблока «Нева» или «Салют» требуется его обкатать. Это нужно для того, чтобы проверить функционирование всех узлов и своевременно устранить все возможные неполадки. Будет обидно, если агрегат, собранный своими руками, выйдет из строя в первый же день работы. Если обкатка прошла нормально — можно прикрепить прицеп, и обкатать минитрактор еще раз.

На видео показано как функционирует готовый самодельный минитрактор.

Когда минитрактор полностью собран и обкатан, его в дальнейшем можно сделать более «навороченным», так — как позволит воображение и финансовые возможности. Можно установить навес, фары, гидравлическую систему и так далее. В результате вы получили агрегат, который позволит значительно облегчить обработку приусадебного участка и по комфортности превышающий заводские модели.

Для обработки участков земли с небольшой площадью оптимально использование малогабаритных тракторов. Стоимость заводских изделий достаточно высока, поэтому многие сельские жители создают самодельный минитрактор из мотоблока. За счет применения коробок передач с несколькими скоростями удается расширить тяговый диапазон и вести обработку почвы сельскохозяйственными орудиями с увеличенной рабочей зоной.

Самостоятельное изготовление

Для того чтобы сделать грунтозацепы к мотоблоку, в первую очередь требуется найти чертежи, которые будут ориентиром в процессе работ. Проще всего изготовить самодельные грунтозацепы из дисков от автомобиля. При помощи аппарата для сварки на них закрепляют металлическую полосу, на которой в дальнейшем крепятся пластины-грунтозацепы.

Далее, для того чтобы сделать грунтозацепы, необходимо изготовить зубья, для которых используют стальную пластину достаточной толщины. Длина зубьев выбирается в зависимости от модели мотоблока, а прикрепляются они по ободу с шагом в 15-17см. Такие грунтозацепы для мотоблока отлично справляются со своими функциями и при качественном изготовлении не разочаровывают своих владельцев.

Другой способ сделать самостоятельно грунтозацепы для мотоблока – это использовать отработанный газовый баллон. В этом случае из него необходимо вырезать два диска, которые станут ободами, ширина которых должна быть от 6 до 10см. Высота их будет 30см. Далее на них, так же как и в случае с автомобильными дисками, устанавливается металлическая пластина, к которой монтируются зубья. Длина их не должна составлять менее 15см. При необходимости ее можно увеличивать на свое усмотрение, но главное – не перестараться.

Кроме приведенных тут двух самых распространенных способов изготовления грунтозацепов существуют и многие другие, которые очень схожи с ними по своему принципу и отличаются только материалом, из которого будет изготовлен обод. Тут главное, чтобы предмет, из которого будет сделано такое навесное оборудование, был достаточного диаметра и требуемой прочности.

Эксплуатируя грунтозацепы для мотоблока, нельзя забывать, что предназначены они исключительно для грунта. Использовать такое оборудование для передвижения по жесткой поверхности, такой как камень, асфальт или бетон, недопустимо. Это непременно приведет к порче навесного оборудования и может повредить дорожное покрытие. Кроме того, если применяются железные колеса, оператору стоит быть более аккуратным при работе, чтобы избежать травмирования ног.

Грамотно выбрав или изготовив грунтозацепы, можно значительно увеличить проходимость и функциональность своего мотоблока, тем самым значительно облегчив тяжелый труд.

Слишком много вариантов

Если вы начинаете потихоньку переживать от обилия тонкостей, можем вас успокоить. Существует более простой вариант, а именно: универсальные колеса на мотоблок. Их плюс в том, что можно надевать их на любую марку и модель мотоблока, прицепа, культиватора. Чаще всего это камерные колеса размером от 4,0 до 10 дюймов. Комплект содержит:

• все необходимые крепления;
• камеры;
• покрышки, то есть шины;
• диски;

В случае, если вы являетесь владельцем мотоблока марки Zikka, то присмотритесь к специально созданным для этого бренда колесам. Их диаметр от 4 до дюймов. Их отличает фирменный цвет, избранный производителем – хаки. Они имеют камеры, шины к мотоблоку, диски и специальные болты для крепления. Если вам нужны ступицы, то они докупаются отдельно, так как для каждой модели ZIKKA ступицы свои.

Этот бренд не универсален, и если вам нужно дополнительно приобрести колеса для телеги или для тележки, то они не подойдут. Зато у них есть своё преимущество: они крайне эффективны на тяжелых мотоблоках от бренда Зикка. Проще, еще лучше с ними пахать на более простой технике, так как эти колеса великолепно пройдут по твердому грунту, вспаханной земле, асфальту или рыхлой почве. Если вам нужно пахать твердую почву, то не выбирайте колеса низкого давления, иначе у вас увеличится расход топлива.

Виды

Пневмоколеса для мотоблоков «Нева» имеют в конструкции 4 элемента:

• шина или покрышка;
• камера;
• диск;
• ступица.

Ставят их на вал редуктора, шипы должны быть направлены в сторону движения. В нашей стране такие колеса представлены четырьмя моделями.

• «Кама-421» может выдержать возможную нагрузку в 160 килограммов, при этом ширина составляет 15.5 сантиметра. Вес одного колеса почти 7 килограммов.
• Модель «Л-360» обладает меньшим весом, хотя и выглядит практически так же — 4.6 кг. С внешней стороны диаметр составляет 47.5 сантиметра, а максимум нагрузки, которую способно выдержать изделие, 180 кг.
• Опорное колесо «Л-355» весит столько же, сколько и предыдущая модель, максимальная нагрузка тоже совпадает, как и внешний диаметр.
• «Л-365» способно выдержать 185 килограммов, при этом внешний диаметр колеса только 42.5 сантиметра, а вес конструкции 3.6 кг.

Металлические колеса или грунтозацепы используют тогда, когда появляется необходимость увеличить тяговое усилие. Они тоже поставляются в продажу нескольких видов:

• широкие;
• узкие.

Если работа ведется с плугом, то широкие выступают оптимальным вариантом. Их также используют, когда технике приходится ехать по влажной грунтовой трассе. Каждое колесо советуют догрузить дополнительным весом по 20 кг.

Узкие колеса необходимы при окучивании, когда растения достигают в росте 25 сантиметров или менее этой величины.

Тяговые колеса «Нева» 16*6, 50-8 необходимы, если мотоблок используется как тягач. Внутри отсутствует камера, поэтому нет страха, что колесо может лопнуть из-за большой нагрузки или потому что ее перекачали. Внутри давление приближено к отметке в две атмосферы.

По нагрузке, которая может воздействовать на одно колесо, есть ограничения, и это 280 килограммов. Общий вес всего комплекта 13 килограммов.

Колеса 4*8 характеризуются небольшим диаметром и маленьким давлением внутри, поэтому их лучше устанавливать на прицеп. Они невысокие, но в ширину больше некоторых других видов, поэтому замечательно подходят для транспортировки.

Металлические «КУМ 680» используются во время окучивания. Из особенностей можно выделить обод со сплошной поверхностью и шипы, длина которых 7 сантиметров. Располагаются они под углом, поэтому во время движения поднимают и переворачивают землю. Если принимать диаметр по ободу, то он составляет 35 сантиметров.

«КУМ 540» имеют от предыдущей модели существенное отличие — несплошной обод. Шипы V-образной формы, поэтому в почву погружаются не только они, но и обод. По обручу размер диаметра колеса составляет 460 мм. Единственным недостатком таких грунтозацепов можно считать отсутствие удлинителя, поскольку в стандартной версии они не продаются.

Колеса «Н» можно похвалить за внушительную высоту и ширину. Их лучше всего использовать при вспахивании мерзлой почвы. Ширина колеи 200 мм, есть на поверхности шипы, которые прекрасно входят в грунт и поднимают его с легкостью. Их высота 80 мм.

Такие же грунтозацепы, но предназначенные для вспахивания поля, оснащаются длинной втулкой. Колея остается шириной 650 мм.

Есть железная модель мини «Н», у которой много схожего с «КУМ». В диаметре колесо 320 мм, его ширина 160 мм.

Есть в продаже мини «Н» для окучивания

Отличаются такие металлические колеса по диаметру, который составляет 240 мм, если принимать во внимание обруч. Шипы всего 40 мм

Колеса для мотоблока: обзор видов, как сделать своими руками

В большинстве случаев перед покупкой мотоблока люди обращают особое внимание на практические характеристики устройства, не интересуясь качеством и особенностями колес. Подобный подход сложно назвать грамотным, ведь от указанных деталей зависит качество и продолжительность работы самой техники. Поскольку указанный агрегат является мультифункциональным приспособлением, колеса на мотоблок предлагаются разные:

Поскольку указанный агрегат является мультифункциональным приспособлением, колеса на мотоблок предлагаются разные:

• пневматические;
• колеса тяговые;
• цельнолитые варианты из резины;
• металлические колеса с грунтозацепами.

Чтобы доходчиво разобраться со спецификой каждого типа, следует рассмотреть их особенности более детально.

Как изготовить грунтозацепы своими руками

Самодельные грунтозацепы для мотоблока можно изготовить из машинных дисков. Если у фермера есть старый автомобиль, который жалко выбросить на свалку, с целыми дисками и ободами, то из них можно сделать грунтозацепы для мотоблока из автомобильных дисков.

Для этого понадобятся:

• автомобильные диски;
• сварочный аппарат (или болгарка);
• квадратные пластины;
• чертеж или схема грунтозацепов на мотоблок (очень облегчит работу).

Итак, чтобы сделать грунтозацепы для мотоблока из дисков машины, нужно приварить к ним полуось, на которую потом надевают подшипники. К дискам от автомобиля нужно приварить пластины квадратной формы.

После проделанных процедур нужно изготовить пластины-зубья, которые будут вгрызаться в почву, оказывая нужное с ней сцепление. Зубчики можно сделать из цельных металлических пластов, вырезая сварочным аппаратом нужный размер или же сварив воедино мелкие пластинки.

Зубья приваривают к квадратным пластинкам на дисках на расстоянии 15-16 см друг от друга. Допустимо отклонение на 2-3 см, но для лучшей работы агрегата нужно точно следовать инструкциям чертежей и схем.

Если старого автомобиля нет в наличии, но имеется использованный газовый баллон, то есть и еще один способ сделать грунтозацепы на мотоблок своими руками.

Для этого понадобятся:

• газовый баллон (использованный);
• болгарка или сварочный аппарат;
• металлические пластины для зубьев;
• чертежи или схемы грунтозацепов мотоблока нужного бренда.

Сначала надо вырезать из баллона два диска, которые послужат ободами для колес мотоблока. Затем, как и в первом варианте, приварить квадратные пластины, а к ним зубья.

Еще одним вариантом является варка грунтозацепов из стальных пластин. Для этого понадобятся:

• стальные пласты толщиной 4-5 мм;
• стальные пласты толщиной 6-8 мм;
• сварочный аппарат или болгарка;
• дрель или перфоратор.

Более тонкий лист надо разрезать на два диска, в центре которых нужно проделать отверстия для ступицы. По внешним краям вырезать пилообразные волны, с глубиной волны 100 мм. Из более плотного стального пласта надо вырезать треугольники со срезанными углами, приварить их перпендикулярно волнам. Конструкция готова к применению.

Конечно, такие грунтозацепы отличаются внешне от своих собратьев, но тоже имеют много преимуществ.

Как сделать спаренные колеса для мотоблока?

Если эксплуатация мотоблока чаще всего осуществляется в очень тяжелых условиях, то в такой ситуации не обойтись без сдвоенных колес. Они показывает самую высокую проходимость, обладают отличной устойчивостью на почве в гористой местности, и не пробуксовывают даже в самом вязком грунте. Изготовление сдвоенных элементов выполняется в таком порядке:

• В первую очередь найдите подходящие колеса и шины;
• Аккуратно вырежьте на них небольшие протекторы;
• Возьмите кусочки стали, сварите из них квадраты, размерами 25×25 см, и установите их в центральную часть обода;
• После сварки нужно установить второй обод, и получить изделие, чем-то похожее на вазы;
• В конце на соединенные между собой обода нужно установить шины.

Изготовить спаренные детали достаточно просто. Главное, заранее подыскать одинаковые по размерам обода, чтобы оба готовых колеса были абсолютно одинаковыми.

Как правильно подобрать резину низкого давления на мотоблок

Опытные владельцы агрегатов дают свои советы и рекомендации.

Советы

Выбирая шины для мотокультиватора, необходимо обязательно и строгим образом:

• изучить характеристики устройства, сделать замеры, чтобы выбранная шина подходила полностью. Правильно подобранная шина будет являться залогом отличной работы мотоблока;
• определиться с видом работ, которые будут выполняться на технике, исходя из этого уже делать выбор колес, и, соответственно, резины для них;
• определиться с типом почв, исходя из этого уже можно делать выбор типа протектора. В ряде случаев могут подойти шины от автомобилей «Жигули» или «Ока». При более мягких и вязких почвах подойдут шины с более рельефным протектором и более высокой проходимостью, например шины из Германии для мото 140 80 15.

Рекомендации

Рекомендуется прежде всего обращать внимание на следующие параметры при выборе резины на мотоблок:

размер, т. е. это та цифра, которая стоит после названия колеса. Размер резины принято обозначать в дюймах. Например, шина 6.00-12, где 6.00 – это ширина диагонали шины, а 12 – это ее посадочный диаметр;

Резина на мотоблок на 12

• назначение – ряд шин предназначен только для мотоблоков, ряд только для транспорта, а также и для других целей. Это необходимо учитывать при выборе резины, согласуя с назначением культиватора;
• качество или же соответствие стандартам, качеству материалов. Рекомендуется приобретать шины известных производителей, которые гарантированно отличаются долговечностью, прочностью и устойчивостью к условиям среды.

Выбор колес для мотоблока и замена своими руками

Приобретая в хозяйство мотоблок, люди делают упор на мощность двигателя и производительность техники. Однако на производительность агрегата прямое влияние оказывают колёса для мотоблока. Ходовая часть позволяет агрегату передвигаться по приусадебному участку.

Заводские модели обычно оснащены подходящей колёсной парой. Но учитывая нагрузки на этот элемент конструкции, колёса часто ломаются. Соответственно фермеру приходится самостоятельно покупать вышедшую из строя деталь.

Мы посоветуем, как подобрать подходящие колёса, и подскажем варианты изготовления ходовой части своими руками.

Критерии выбора

Любое садовое оборудование выпускается в нескольких вариациях. Ходовая часть для мотоблока не стала исключением из этого правила. Если ознакомиться с ассортиментом любого магазина, который занимается продажей запчастей для мотоблоков, можно увидеть, что существует три разновидности колёс:

• Пневматические. Такие изделия имеют резиновую покрышку и камеру.
• Резиновые. Монолитная конструкция, которая состоит из обода и прочной резины.
• Грунтозацепы. Металлические элементы, нацеленные на повышение проходимости техники.

Сложность выбора заключается в определении условий эксплуатации техники. Например, для обработки глинистого участка или влажной почвы, рекомендуется использовать грунтозацепы.

Мотоблок, оснащённый обычными резиновыми колёсами, не покажет хорошей производительности в сложных условиях

Кроме того, следует акцентировать внимание на радиусе колеса и рисунке протектора

Какие колеса можно поставить на мотоблок? Здесь многое зависит от целевого применения техники. Если агрегат нужен для посадочных и уборочных работ, можно остановиться на пневматических колёсах.

Такие изделия оптимально подходят для работы на мягкой земле. Рекомендуемый радиус – около 40 сантиметров. При этом рекомендуем выбирать колёса с глубоким протектором, что позволит повысить манёвренность и проходимость.

Литое колесо

Для первичной обработки целины и почвы с повышенным содержанием камней, лучше использовать литые колёса. Они практически не получают механических повреждений ввиду отсутствия внутренней камеры.

Однако такие элементы обладают повышенным весом, поэтому устанавливаются на средние и тяжёлые мотоблоки.

Грунтозацепы не только повышают проходимость техники, но и увеличивают её производительность. Зубья входят в почву, что создаёт дополнительное усилие для продвижения агрегата в заданном направлении.

Колеса-грунтозацепы

Такие элементы используются в основном для пахотных работ на больших участках земли. Пользоваться грунтозацепами на небольшом приусадебном участке нецелесообразно.

Сделай сам

Теперь поговорим о том, как самостоятельно сделать колёса к мотоблоку. Сразу уточним, что создание пневматических и литых колёс в домашних условиях в принципе невозможно.

Да и зачем изобретать колесо, если можно оснастить садовую технику покрышками от легкового автомобиля или мотоцикла. Нужно только установить подходящую ступицу и можно приступать к работе.

Другое дело, если речь идёт о грунтозацепах. Такие самодельные колёса на мотоблок действительно можно изготовить самому. Вот элементарная схема сборки:

Берём старые диски от автомобиля

Обратите внимание, что нужен только обод. Диаметр колёс зависит от мощности мотоблока, учитывая, что конструкция получится цельнометаллическая, вес будет немалый.
К дискам привариваем металлические пластины

Края пластин должны касаться края обода. Это важный элемент конструкции, поэтому пластины приваривают по всему внешнему радиусу, можно для повышения надёжности зафиксировать их болтами.
К металлической пластине привариваем зубья. Их можно сделать из уголка, предварительно разрезав его на куски нужной длины. Обратите внимание, что расстояние между зубьями не должно превышать 15-20 сантиметров. Иначе эффективность таких колёс будет сведена к нулю.
Ввариваем в диск полуоси, дополняем конструкцию подшипниками и устанавливаем ходовую часть на мотоблок.

Можно сделать грунтозацепы из старого газового баллона. В этом случае, нужно вырезать два обода, шириной около 6-7 сантиметров, и дальше действовать по приведённой выше схеме.

Вообще, грунтозацепы можно сконструировать из любого подручного материала, который имеет форму круга. Главное, проявить желание и приложить немного умения.

https://youtube.com/watch?v=OE-CglYKTkc

РАССКАЖИ ДРУЗЬЯМ

Источник

Виды колёс для мотоблоков

Мотоблок является многофункциональной сельскохозяйственной техникой. Для высокой производительности все детали и системы должны быть исправными. Иначе техника не справится с поставленными задачами. Особую роль в этом плане отводят именно оборудованным колёсам. В зависимости от конструктивных характеристик колеса на мотоблок делятся на следующие типы:

• тяговые;
• опорное;
• цельнолитые резиновые;
• металлического типа с грунтозацепами;
• спаренные.

Каждый вид колёс позволяет решать различные задачи. При использовании специальных комплектующих элементов можно значительно увеличить производительность мотоблока, сделать его максимально устойчивым.

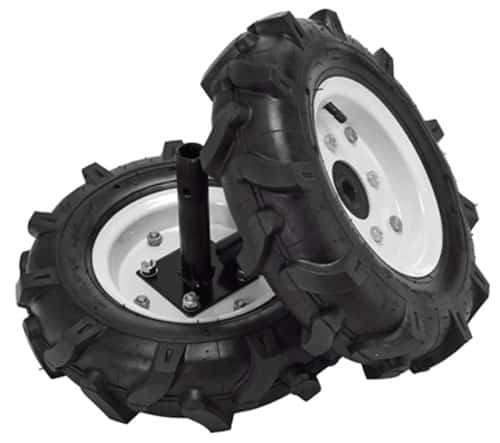

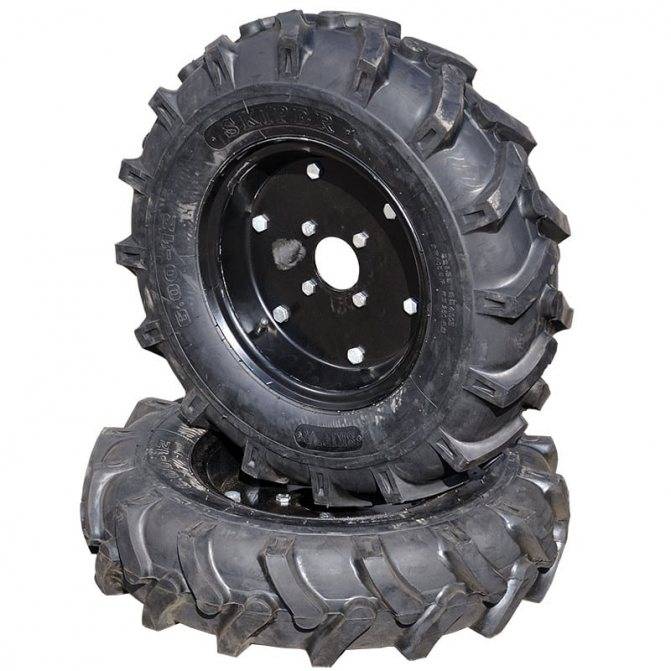

Тяговые колеса

Пневматические колеса уникальны по своей конструкции и имеют своеобразный рисунок протектора. Именно благодаря ему есть второе название у тяговых колёс – «ёлочка».

Это широкие элементы, которые обеспечивают комфортное передвижение по ровной дороге и вязком мокром грунте.

Параметры пневматических колёс:

• ширина больше 20 сантиметров;
• диаметр до 40 сантиметров.

Благодаря таким данным колеса подходят для пахоты на крупных земельных участках.

Цельнолитые колеса

Колеса от мотоблока цельнолитые резиновые с агрессивным рисунком протектора. Такая особенность позволяет их устанавливать также на мини-тракторы.

Из-за достаточно большого размера данные колеса чаще всего применяются на труднопроходимых территориях, на лесистой и горной местности.

Металлические колеса с грунтозацепами

Данный вид колес достаточно небольшого размера. Но мощность и выносливость агрегата обеспечивается наличием утяжелителей.

Конструкция также включает стальные зубья. Их задача – проталкивать мотоблок вперёд, предотвращая пробуксировку даже на самом маленьком участке.

Опорное колесо

Большинство современных моделей мотоблоков дополняются одним опорным колесом. Именно на него приходится вся нагрузка от мотора и прочих механизмов, которые располагаются в передней части мототехники.

С помощью данного опорного колеса повышается выносливость мотоблока, а также оптимизируются его эксплуатационные характеристики.

Спаренные колеса

В этих колёсах две детали, они имеют одинаковые габариты и формы. Благодаря своей конструкции они обеспечивают отличную проходимость мотоблока по неровным поверхностям, значительно увеличивают его скорость на ровной дороге.

При наличии таких колёс практически исключена пробуксировка. Потому они часто монтируются во время зимы.

Как своими руками установить ходовую часть на культиватор

Рассмотрим, как сделать колеса для мотоблока. Народные умельцы предлагают следующие самоделки:

1. Для непроходимой местности (болотистый район, заснеженный грунт) подойдут железные грунтозацепы. Можно использовать автомобильные, вездеходные и снегоходные изделия. Зимний вариант на мотоблок Нева позволит использовать агрегат для перевозки снега, очистки от снежного покрова дачного участка, транспортировки грузов на разные расстояния.
2. Оптимальным вариантом модификации считаются жигулевские колеса на мотоблок. Они имеют достаточный диаметр дисков, а переделка проводится с помощью сварочного аппарата, который прост в использовании. Тем более что жигулевские покрышки подходят лучше, чем пневмоколеса для мотоблока. Последние достаточно сложно найти на модель, которая была снята с производства на заводе-изготовителе, а заказывать новые через интернет дорого и непрактично.
3. Изделия самостоятельно можно собрать и из нескольких дисков, создав новую модификацию с утяжелителями.
4. Можно поставить колеса для мотоблока Нева, которые отличаются большими размерами, отличной проходимостью, высоким сроком эксплуатации.

Ходовая часть от Жигулей обладает рядом преимуществ:

1. Не изменяется под влиянием выполняемых работ, поэтому ее можно использовать долго и практически постоянно.
2. На внутренней части устанавливается полуось для большей маневренности. Эту деталь надо приварить к пластине, в которой необходимо проделать отверстия для болтов. Они понадобятся для соединения оси с направляющими, которые устанавливаются на изделия.
3. На наружной стороне устанавливается специальный защитный колпак.
4. Хорошее сцепление обеспечит зимний вариант резины. Использовать при этом можно только покрышки от Нивы без камер.

Такие большие колеса на мотоблок своими руками установить несложно, а если надо, то можно снять и прикрепить на вездеход или маленький трактор, который часто применяют в сельском хозяйстве фермеры. Чтобы улучшить ход машины, на ее ходовую часть устанавливаются утяжелители или грузы. Благодаря этому значительно повышается уровень сцепления с почвой.

Для работы на сложных грунтах надо подобрать изделия, которые обеспечат устойчивость культиватора и его высокую производительность.

Выручат грунтозацепы, которые представляют по конструкции особый тип, обладающий максимальным сцеплением с почвой. Достигается это через установку шипов, которые глубоко всаживаются в почву. Подобные изделия делаются самостоятельно. За основу можно взять ходовую часть от Жигулей или Невы.

Процесс переделки проходит в несколько этапов:

1. Приделать полуось.
2. Снять покрышки, поскольку для зацепов резина не понадобится.
3. Наварить металлические зубы-шипы, которые будут отвечать за сцепление с почвой. Устанавливаются они в виде планок, которые привариваются по диагонали, или в виде шипов, расположенных в несколько рядов. Между зацепами расстояние не должно быть меньше чем 15 см.
4. Прикрепить конструкцию к ободу при помощи болтов.
5. Поменять диски, для чего надо открутить крепления.

Для создания грунтозацепов на мотоблок нужны такие детали, как:

• старые колеса от машины, можно и без резины;
• уголок из стали, из которого надо изготовить зубья-зацепы;
• болты;
• стальные толстые квадраты;
• для создания грунтозацепов лучше всего подойдут металлические или тяговые колеса.

Если возникает необходимость использовать на даче не только культиватор с улучшенной ходовой частью, но мини-трактор, то нужно создать специальный каркас. Для этого на мотокультиватор устанавливаются изделия побольше, а также ставится опорное колесо для мотоблока. В домашних условиях можно создать экономный вариант небольшого вездехода, на котором будут стоять изделия от автомобиля ВАЗ или пара сдвоенных жигулевских изделий с грунтозацепами. Подобная машина будет легко ездить по бездорожью, работать в полевых условиях, на болотах. При этом ходовая часть мотоблоков-вездеходов должна быть оборудована не только большими широкими изделиями, но и специальными обвесами. Каркас техники необходимо приподнять, чтобы на мотокультиваторе было удобно передвигаться. Для этого и стоит устанавливать большие колеса.

Как своими руками установить ходовую часть на культиватор

Рассмотрим, как сделать колеса для мотоблока. Народные умельцы предлагают следующие самоделки:

1. Для непроходимой местности (болотистый район, заснеженный грунт) подойдут железные грунтозацепы. Можно использовать автомобильные, вездеходные и снегоходные изделия. Зимний вариант на мотоблок Нева позволит использовать агрегат для перевозки снега, очистки от снежного покрова дачного участка, транспортировки грузов на разные расстояния.
2. Оптимальным вариантом модификации считаются жигулевские колеса на мотоблок. Они имеют достаточный диаметр дисков, а переделка проводится с помощью сварочного аппарата, который прост в использовании. Тем более что жигулевские покрышки подходят лучше, чем пневмоколеса для мотоблока. Последние достаточно сложно найти на модель, которая была снята с производства на заводе-изготовителе, а заказывать новые через интернет дорого и непрактично.
3. Изделия самостоятельно можно собрать и из нескольких дисков, создав новую модификацию с утяжелителями.
4. Можно поставить колеса для мотоблока Нева, которые отличаются большими размерами, отличной проходимостью, высоким сроком эксплуатации.

Ходовая часть от Жигулей обладает рядом преимуществ:

1. Не изменяется под влиянием выполняемых работ, поэтому ее можно использовать долго и практически постоянно.
2. На внутренней части устанавливается полуось для большей маневренности. Эту деталь надо приварить к пластине, в которой необходимо проделать отверстия для болтов. Они понадобятся для соединения оси с направляющими, которые устанавливаются на изделия.
3. На наружной стороне устанавливается специальный защитный колпак.
4. Хорошее сцепление обеспечит зимний вариант резины. Использовать при этом можно только покрышки от Нивы без камер.

Такие большие колеса на мотоблок своими руками установить несложно, а если надо, то можно снять и прикрепить на вездеход или маленький трактор, который часто применяют в сельском хозяйстве фермеры. Чтобы улучшить ход машины, на ее ходовую часть устанавливаются утяжелители или грузы. Благодаря этому значительно повышается уровень сцепления с почвой.

Для работы на сложных грунтах надо подобрать изделия, которые обеспечат устойчивость культиватора и его высокую производительность.

Выручат грунтозацепы, которые представляют по конструкции особый тип, обладающий максимальным сцеплением с почвой. Достигается это через установку шипов, которые глубоко всаживаются в почву. Подобные изделия делаются самостоятельно. За основу можно взять ходовую часть от Жигулей или Невы.

Процесс переделки проходит в несколько этапов:

1. Приделать полуось.
2. Снять покрышки, поскольку для зацепов резина не понадобится.
3. Наварить металлические зубы-шипы, которые будут отвечать за сцепление с почвой. Устанавливаются они в виде планок, которые привариваются по диагонали, или в виде шипов, расположенных в несколько рядов. Между зацепами расстояние не должно быть меньше чем 15 см.
4. Прикрепить конструкцию к ободу при помощи болтов.
5. Поменять диски, для чего надо открутить крепления.

Для создания грунтозацепов на мотоблок нужны такие детали, как:

• старые колеса от машины, можно и без резины;
• уголок из стали, из которого надо изготовить зубья-зацепы;
• болты;
• стальные толстые квадраты;
• для создания грунтозацепов лучше всего подойдут металлические или тяговые колеса.

Если возникает необходимость использовать на даче не только культиватор с улучшенной ходовой частью, но мини-трактор, то нужно создать специальный каркас. Для этого на мотокультиватор устанавливаются изделия побольше, а также ставится опорное колесо для мотоблока. В домашних условиях можно создать экономный вариант небольшого вездехода, на котором будут стоять изделия от автомобиля ВАЗ или пара сдвоенных жигулевских изделий с грунтозацепами. Подобная машина будет легко ездить по бездорожью, работать в полевых условиях, на болотах. При этом ходовая часть мотоблоков-вездеходов должна быть оборудована не только большими широкими изделиями, но и специальными обвесами. Каркас техники необходимо приподнять, чтобы на мотокультиваторе было удобно передвигаться. Для этого и стоит устанавливать большие колеса.

Плюсы и минусы автомобильных колёс на мотоблок

Для начала следует привести перечень достоинств и недостатков такой переделки.

1. Надёжность. Легковые покрышки рассчитаны на более внушительные нагрузки, чем родные шины мотоблока.
2. Долговечность. Покрышки с легковой машины даже в состоянии б/у прослужат на значительно больше.
3. Проходимость. Благодаря повышению дорожного просвета, а также более внушительному рисунку протектора автомобильных покрышек, мотоблок сможет проезжать препятствия более уверенно.
4. Хорошее сцепление с дорогой из-за большего контакта шины с землёй.
5. Повышение скорости как следствие от увеличенного диаметра.

1. Необходимость в демонтаже арок или их переделывание.
2. Незначительно ухудшается управляемость устройства.
