Как снять звездочку с бензопилы: разновидности и конструктивные особенности

Признаки неисправности сцепления бензопилы

Центробежная муфта сцепления бензопилы работает до той поры, пока из строя не выйдет один из ее штатных элементов. О поломке механизма оператору подскажут следующие признаки:

постоянное вращение цепи при нестабильной работе силового агрегата – основная причина этой поломки заключается в лопнувшей стальной пружине. Чтобы решить проблему, потребуется замена пружины сцепления бензопилы

При этом важно учитывать конструктивные особенности механизма. К примеру, в устройстве бензопил бренда Stihl предусмотрены 3 пружины и столько же кулачков, а в моделях марки Husqvarna встроена всего 1 пружина и 2 кулачка

Если найти новую пружину оператору не удастся, значит потребуется заменить весь механизм;
постоянное вращение цепи с образованием посторонних звуков со стороны сцепления – это происходит при слетевшей пружине и перегреве или повреждении кулачка. Чтобы найти причину поломки, нужно разобрать сцепление. Если кулачки посинели, значит они перегрелись. Это происходит из-за постоянной работы с бензопилой при включенном инерционном тормозе или в результате эксплуатации инструмента с тупой режущей цепью. Чтобы устранить поломку, потребуется полностью заменить сцепление;
частые пробуксовки сцепления – причина поломки заключается в лопнувшей металлической пружине. Чтобы отремонтировать бензоинструмент, потребуется заменить весь механизм.

В каждом из этих случаев необходимо разобрать сцепление и осмотреть все его внутренние детали. Помимо замены неисправных элементов оператору также потребуется тщательно очистить механизм от пыли и мелких опилок – это продлит сроки эксплуатации остальных элементов заводской муфты.

Основные неисправности, их причины и способы устранения:

1. Если цепной механизм постоянно вращается при неустойчивой работе силового агрегата. Это может быть вызвано вышедшей из строя пружиной. В этом случае рекомендуется заменить поврежденный механизм на новый.
2. Во время перемещения цепи слышны посторонние шумы. Эта проблема может быть связана с перегревом кулака или лопнувшей пружиной. Необходимо провести внешний осмотр системы и заменить все износившиеся элементы.
3. Если поломка связана с тем, что сцепное устройство часто пробуксовывает, нужно полностью заменить механизм.

Дополнительно: Какую марку бензопилы выбрать: производство хороших моделей в Европе, Азии и России

Конструкционные проблемы, отличия разных моделей

Брендовые бензопилы обладают особенной конструкцией, которая не позволяет заменить изношенный привод без того, чтобы не демонтировать сцепление и прочие части бензопилы. То есть, пилу нужно почти полностью разобрать. Более современные модели дорогих бензопил всегда комплектуются специальным ключом.

Также владелец бензопилы может столкнуться с таким нюансом: на китайских импортных бензопилах или электропилах звездочка на механизме сцепления может располагаться непривычным образом. На старых моделях при износе зубцов цепи нужно откручивать и менять барабан, цельный с приводом. На более новых моделях можно заменить звездочку отдельно.

Как поменять звезду на бензопиле?

Если цепь начинает вибрировать даже слабых оборотах, бензопила эксплуатируется долгое время без замены деталей – требуется

проводить диагностику и при необходимости менять составляющие пильной гарнитуры. Для плановой замены потребуется новый барабан сцепления либо венчик в зависимости от конкретной модели, базовый набор инструментов:

• свечной ключ;
• тросик длиной до 15 см или стопор поршня;
• заводской ключ для снятия муфты;
• разводной или гаечный ключ.

  Рисунок 3 – Необходимые инструменты для замены звезды

Рекомендуется иметь круглый надфиль, плоскогубцы, тиски и нож для устранения недочетов в конструкции с цепной гарнитуры (если требуется только коррекция зубьев).

Как открутить?

Снять и заменить данную деталь несложно самостоятельно. Технология работы:

1. Закрепить поршень в цилиндре пилы. Для начала снять защитную крышку на корпусе, воздушный фильтр и открутить свечу зажигания. В образованное отверстие установить специальный стопор поршня – вместо него можно использовать плотным нейлоновым шнуром или проводом длиной до 15 см. Если поршень мешает, можно слегка прокрутить звездочку или подвигнуть цепь по часовой стрелке.
2. Открутить болты на крышке, которая крепит шину, снять защитный кожух. Ослабить натяжение цепи или снять пильную гарнитуру. Одновременно с этим можно провести чистку от пыли, грязи и опилок.
3. В зависимости от модели звездочка выступает элементом барабана сцепления или встраиваться отдельно. При втором варианте снять эту деталь, заменить на новую. Цельная конструкция сложна в ремонте – требуется разбирать узел. Для этого выкрутить муфту по часовой стрелке, снять барабан. Проверить детали конструкции на уровень износа и деформацию.

   Рисунок 4 – Замена звезды на новую

Как собрать?

Сборку сцепного механизма следует проводить в обратной последовательности. Сначала установить звездочку на игольчатый подшипник, после чего надеть барабан, шайбу, прокладку и саму муфту. Закрутить против часовой стрелки, легким движением зафиксировать поршень.

Если в бензопиле есть пружина масляного привода, она может быть встроена в ведущую звездочку. В большинстве моделей правильное расположение этого элемента отмечено специальным цветом или надсечкой. Чтобы попасть в нужное положение, звездочку повернуть до характерного щелчка.

Последний этап сборки – установка пильной шины. Во время этого процесса требуется ослабить ручной тормоз, а затем проверить, чтобы зубья цепи попали в соответствующие пазы. После установки монтировать цепь бензопилы до рабочего состояния. В конце убрать стопор, вкрутить свечу зажигания и поставить на место фильтр. Финальный шаг ремонта – закрепление защитной крышки корпуса.

Необходимые инструменты

После того, как мы диагностировали неисправность системы сцепления и ведущей звездочки, необходимо купить запасные части

Здесь важно знание и соответствие параметров бензопилы и цепи. Если вы решили поставить цепь с другим шагом, соответственно и звездочка должна заменяться на новую

Это требование распространяется на все модели, где бы они не производились и к какому бы классу не принадлежали.

Ведущая звездочка зачастую продается в комплекте со сменным подшипником, но ее можно приобрести и в отдельности. Если говорить о цене звездочки и всего ремкомплекта, то здесь нужно учитывать марку бензопилы и ее модель. Для китайской бензопилы ведущая звездочка будет стоить около 5-7 долларов. Цены на ремкомплект бензопил европейских производителей начинаются от 20 долларов.

Перед посещением магазина лучше всего сфотографировать узлы, замену которых вы собираетесь проводить, и показать фото продавцу.

Ведущая звездочка для бензопилы – устройство и функции детали

По своей форме и внешнему виду звездочка сцепления бензиновой пилы действительно напоминает звезду. Главная функция этой компактной детали заключается в приеме, сохранении и мгновенной передаче усилия от работающего ДВС на встроенные режущие органы используемого бензоинструмента. Таким образом, ведущая звезда бензопилы поддерживает непрерывную работу пильной гарнитуры и обеспечивает эффективность бензопилы при решении различных задач на участке. Вторая важная функция звезды – это защита двигателя в случае заклинивания или аварийной остановки цепи.

В зависимости от производителя и назначения бензопилы, звезда в устройстве ее муфты сцепления может быть изготовлена из металла или пластика. Второй вариант распространен среди китайских брендов, выпускающих преимущественно дешевые бытовые цепные пилы. Металлические звездочки гораздо надежнее и устанавливаются на брендовую технику для профессиональной эксплуатации.

Виды ведущих звездочек современных бензопил

В зависимости от технологического устройства звездочек, они могут быть:

• цельными – элементы этого типа конструктивно состоят из штатной ступицы, оборудованной стационарным венцом с конкретным количеством зубьев. На заводе-изготовителе обе части звезды запрессовываются друг на друга, поэтому разобрать их нельзя. Цельными звездами комплектуется большинство бензопил марки Champion и садовая техника других брендов из Китая;
• сборными – детали этого типа оборудованы съемным венцом, что позволяет быстро отделить его от ступицы. Это делает ремонт муфты сцепления удобнее и дешевле. Сборными звездочками чаще всего оборудованы бензопилы брендов Stihl и Husqvarna.

Тип конструкции звезды сцепления бензопилы играет важную роль при выборе бензоинструмента. Если пилу будет использовать начинающий садовод, то ему лучше выбирать модель с цельной звездочкой. Если у пользователя уже есть опыт в обслуживании и ремонте бензопилы, то ему больше подойдет инструмент, оборудованный сборной звездочкой.

Замена барабана сцепления с звездочкой

Все современные бензопилы оснащены устройством цепного тормоза и в большинстве моделей его работа осуществляется посредством ленты, находящейся на крышке шины и цепи, огибающей барабан сцепления.

При включенном цепном тормозе и нажатии на курок газа диск сцепления продолжает вращаться, а барабан зажимается лентой тормоза. Если вовремя не выключит тормоз, а продолжит нажимать на курок газа, крышка шины и цепи начнут плавиться, а барабан сцепления может лопнуть.

Для замены барабана сцепления необходимо:

1. Снять крышку воздушного фильтра;
2. Застопорить двигатель и выкрутить гайки;
3. Вытащить диск сцепления;
4. Застопорить двигатель;
5. Установить новый диск, прижать шайбу и гайку.

Как снять и заменить звездочку с бензопилы?

Многих владельцев бензиновых цепных пил после поломки устройства волнует вопрос о том, как снять звездочку бензопилы.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания

В конструкции агрегата используется один из наиболее простых одноцилиндровых двухтактных карбюраторных двигателей, которые работают на бензине. Простота устройства двигателя и конструкции бензопилы в целом является залогом безотказной и надежной работы приспособления в тяжелых условиях эксплуатации. Эксплуатация бензопилы не требует от оператора большого объема знаний и умений. Единственным условием длительного и бесперебойного использования устройства является осуществление регулярного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется регулярно проводить замену изнашивающихся узлов. Для уменьшения износа инструмента следует контролировать качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки

Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания. В конструкции агрегата используется один из наиболее простых одноцилиндровых двухтактных карбюраторных двигателей, которые работают на бензине. Простота устройства двигателя и конструкции бензопилы в целом является залогом безотказной и надежной работы приспособления в тяжелых условиях эксплуатации. Эксплуатация бензопилы не требует от оператора большого объема знаний и умений. Единственным условием длительного и бесперебойного использования устройства является осуществление регулярного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется регулярно проводить замену изнашивающихся узлов. Для уменьшения износа инструмента следует контролировать качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки.

Прежде чем проводить ремонт бензопилы, следует изучить ее конструкцию. Чтобы осуществить замену одного из основных элементов конструкции устройства – ведущую звездочку – требуется изучить механизм работы сцепления агрегата.

Способы, помогающие продлить ресурс цепной звездочки

Чтобы увеличить ресурс ведущей звездочки необходимо придерживаться следующих правил:

• Эксплуатировать около 3 цепей.
• Проводить техобслуживание подшипника звездочки. Следить, чтобы он всегда был смазан качественной смазкой. Отлично подойдет стандартный смазочный материал от

Если вы хотите сэкономить и самостоятельно заточить звездочку, то лучше этого не делать. Ее стоимость не так велика, а попытка восстановить деталь своими руками может обернуться против вас. Специалисты рекомендуют не экономить на этом и при первых признаках износа, приобретать и ставить новую звездочку.

Конструктивные особенности ведущих звёздочек

Любой производитель в инструкции по эксплуатации указывает шаг зубьев. Учитывая то, что на пильной шине установлена ещё и ведомая звёздочка (предназначенная для создания необходимого натяжения), шаг там и там должен быть одинаковым.

Ведущие звёздочки бензопил могут быть цельными и сборными. В первом случае звёздочка включает в себя ступицу, на которую напрессован зубчатый венец. Именно таким образом устроены детали в бензопилах Чемпион. Снимать при замене следует изделие полностью, поскольку в домашних условиях соблюсти значение натяга, заданного на предприятии-производителе практически невозможно. Да и приобрести венец отдельно – тоже проблема.

В бензопилах от Штиль или Хускварна сменный венец находится непосредственно на валу барабана, а потому его замена никаких сложностей не представляет.

Износ зубьев устанавливается по следующим признакам:

1. В местах перехода от зуба к впадине имеются хорошо заметные радиусы.
2. Ширина зуба неравномерная по высоте.
3. На вершине зуба наблюдаются сколы металла.
4. На внутренней поверхности отверстия в ступице имеются многочисленные задиры и риски (следствие плохой смазки).
5. На звёздочке заметна канавка от пильной шины (менять необходимо и цепь).
6. Цепь в начальный момент пуска заклинивает.

При наличии хотя бы одного из вышеперечисленных факторов ведущая звёздочка подлежит замене.

Перед началом работ (особенно, если бензопила проработала сравнительно немного) стоит проверить крепление пильной шины. Отошёл винт-натяжитель или отвинтились гайки крепления – направитель уже несоосен продольной линии пильного полотна. Он начинает контактировать не с центром, а с периферией зубьев ведущей звёздочки, провоцируя их интенсивный износ. После затяжки указанных элементов проверяют работу бензопилы: если люфт не устраняется, то звёздочку придётся менять.

Когда менять звездочку бензопилы: виды неисправностей

Главная проблема у ведущих звездочек – износ зубьев. При нормальном режиме работы ведущая звездочка для бензопилы имеет минимальный износ– при соблюдении правил эксплуатации и нормальной смазке цепи. Но если во время распила полотно наткнется на твердый предмет (камень, гвоздь и т.д), тот зубец, который в этот момент производил перемещение цепи, получит очень сильный динамический удар. Настолько сильный, что зубец легко может сломаться. В результате при работе цепь будет проскальзывать и может сорваться с шины – это приведет к травме или поломке других элементов.

Несмотря на постоянную смазку полотна, движущаяся с огромной скоростью цепь все равно оказывает абразивное действие на звездочку. Поэтому со временем она в любом случае износится – чтобы знать, когда нужна замена звездочки на шине бензопилы, производите регулярный осмотр этого узла.

Выход из строя подшипника маловероятен при условии правильной эксплуатации. Если он вовремя и хорошо промазывается, то звездочка сотрется гораздо быстрее, чем подшипник. Тем не менее, если это произошло, то необходимо открутить звёздочку на бензопиле, заменить подшипник, предварительно хорошо его промазав, после чего установить ее назад.

Виды звезд

В зависимости от класса бензопилы все звездочки разделяют на две группы – профессиональные и бытовые. Первый тип деталей имеют повышенную износостойкость, выполнены из прочных сплавов металла, не подверженного коррозии и механическим повреждениям. Бытовые чаще требуют замены и планового ремонта, при активном использовании инструмента диагностика рекомендуется каждые полгода. По конструктивным особенностям можно выделить следующие виды звездочек:

• Сборные. Съемный венец легко откручивается с оси барабана, что упрощает проверку и замену данной детали. Такими звездами оснащены почти все европейские модели бензопил.
• Цельные. Они состоят из ступицы и стационарного венца (количество зубьев может быть разным, требуется внимательно читать инструкцию к бензопиле). Из-за заводской запрессовки венец нельзя снять отдельно от ступицы, поэтому при поломке требуется разбирать весь барабан сцепления. Такой механизм обычно встречается на китайских моделях.

Звездочка бензопилы и ее функции

Прежде чем разобраться, как поменять звездочку на бензопиле, стоит понять, как выглядят звездочки и проблемы, связанные с ними. Звездочки имеют звездообразные зубы, которые направляют цепь снаружи звездочки для обеспечения плавной работы. Кольцевые звездочки: Кольцевые звездочки имеют обод, который свободно двигается вокруг сплайна, чтобы направлять цепь вокруг стержня с внутренними зубьями.

Приводная звездочка. Это очень важная и часто упускаемая часть обслуживания бензопилы. Приводные звездочки подбираются соответственно длине цепи, которую вы используете. Их следует менять каждые 2 — 3 раза замены цепи. Попробуйте определить, какой у вас обод или звездочка. Установка обода и звездочки означает, что легче и дешевле менять обод, который является частью, ведущей цепь. Они изнашиваются быстрее, но они дешевле. Ободок необходимо заменить, если он износился на 0,2 мм.

Изменение обода на цепях Stihl выполняется просто. На бензопилах, где обод находится внутри сцепления, например, некоторые бензопилы Husqvarnas, вы должны сначала снять сцепление.

Шпиндельные звездочки приводят цепь непосредственно из зубов звездообразной формы на самой звездочке. Когда они изношены, вся звездочка должна быть заменена. Они, как правило, изнашиваются более медленные, но стоят дороже, когда вы их заменяете.

Боковые звездочки и задние звездочки сцепления легко меняются. Снятие встроенных звездочек сложнее, так как сначала необходимо снять узел сцепления. Это требует, чтобы вы вытащили свечу зажигания и включили инструмент для остановки поршня.

Если вы продолжаете использовать изношенную звездочку, она начать повреждать приводные звенья, которые, в свою очередь, расширяют канавку паза, что затем дает плохую резку, что еще больше ускоряет износ всех деталей! Особенно серьезной проблемой это является для более длинных стержней.

Иногда подшипник на звездочке нуждается в замене. Это простой случай удаления звездочки, выдвижения существующего подшипника и замены его новым.

Устройство и функция звездочки

В конструкцию разных бензопил, независимо от их устройства и производителя, входит практически одинаковая пильная гарнитура. Она состоит из шины и цепи, которые приводятся в действие при помощи звездочки. Последняя играет важную роль в устройстве бензопилы, ведь именно от ее состояния зависит стабильность и эффективность работы гарнитуры.

Деталь, которую нередко называют центробежным механизмом, представляет собой деталь с формой звезды. Во время эксплуатации пилы она принимает на себя усилие, создаваемое двигателем, и передает его на пильное полотно и гарнитуру. Таким образом, элемент отвечает за вращение режущих органов, а также за сам процесс пиления. Деталь срабатывает автоматически и набирает обороты, равноценны интенсивности вращения коленчатого вала ДВС.

В зависимости от устройства пилы, ведущий элемент может располагаться, как внутри, под отдельной защитной, так и снаружи. Предусмотренная в конструкции защитная крышка не только предотвращает повреждение элемента, но и защищает оператора от возможной травмы.

Как снять звездочку с бензопилы: несколько вариантов для разных конструкций барабана сцепления

Способ для звезды со стационарным венцом

Для этого производят:

• демонтаж защитной крышки и шинно-режущей гарнитуры;
• застопорение поршневой части мотора;
• отсоединение муфты сцепления от моторной системы;
• выемка из корпуса пилы муфты сцепления и центробежной звездочки;
• визуальный осмотр звездочки и ее зубчатой части;
• при выявлении дефектов замена звездочки новым барабаном сцепления;
• диагностика элементов сцепления бензопилы на дефекты — изношенные центробежные пружины и кулачки могут негативно отразиться на работе звездочки;
• если неисправностей нет, переходим к стадии сборки. Для этого нужно:

• убрать стопор;
• оттянуть тросик зажигания;
• прикрутить стопор для фиксации на валу мотора центробежного механизма;
• универсальным ключом в направлении против хода цепи зажать сцепление;
• вернуть оставшиеся снятые части на прежние позиции.

Способ для звезды с разборным барабаном сцепления

Не следует забывать о том, что установка новой цепи на шине бензопилы – один из поводов переоснастить пилу новой звездочкой. В противном случае цепь растянется раньше времени или оборвется в процессе работы. Меньший износ барабана сцепления дает поочередное использование нескольких цепей и периодическое обслуживание его подшипника. Данный механизм задействован исключительно на холостом ходу: при повышении оборотов он не задействуется в работу. Специалисты рекомендуют менять его одновременно с цепью и звездочкой и систематически смазывать его цепным маслом.

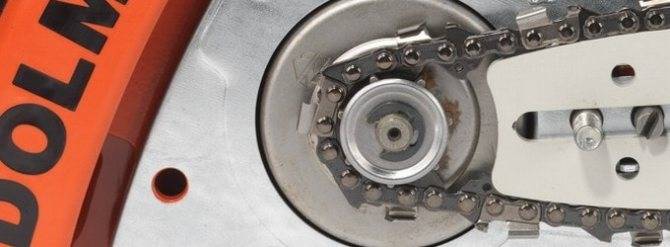

Устройство ведущей звезды на бензопиле

У почти всех моделей современных бензопил применяется система сцепления центробежного типа. Специфика этого механизма в том, что при достижении максимального количества оборотов бензинового двигателя барабан сцепления запускается автоматически, передавая вращение именно на ведущую звездочку. Это снижает нагрузку на базовые детали инструмента, продлевая срок эксплуатации и максимальную производительность.

Рисунок 1 – Схема устройства ведущей звезды

Барабан сцепления, где находится звездочка, может находиться с внутренней или внешней части корпуса бензопилы. Сверху всегда имеется крышка для защиты движущихся механизмов от попадания грязи, опилок и пыли. Сама муфта представляет собой металлический диск, находящийся в сцепном барабане. Весь механизм крепится на коленчатый вал двигателя болтами с пружинами, по краям которых расположены фрикционные накладки. Когда обороты двигателя превышают определённое значение, возникает центробежная сила, оказывающая сильное давление на внутреннюю часть барабана. После этого запускается звездочка – начинается вращение цепной пилы.

Как снять ведущую звёздочку с бензопилы?

Как уже было отмечено, звёздочка может иметь раздельный и напрессованный венец. Поэтому последовательность действий будет разной.

Для стационарного расположенного венца последовательно производят:

• Демонтаж кожуха;
• Снятие пильной шины вместе с цепью;
• Разъединение муфты сцепления с двигателем (предварительно следует застопорить поршень);
• Извлечение муфты сцепления вместе с барабаном;
• Съём венца с барабана при помощи обычного рожкового ключа (некоторые производители к комплект ЗиП прилагают ещё и съёмник).

Сборку узла производят в обратной последовательности. Для некоторых моделей перед демонтажом венца придётся снять ещё и воздушный фильтр.

При разборке ведущей звёздочки для бензопилы, которая имеет сменный венец, порядок работ будет практически таким же, но на конечном этапе необходимо заменить только венец.

После окончания работ необходимо проверить эффективность замены. Для этого проверяют натяжение цепи: если при отпущенном тормозе и попытке оттянуть цепь по направлению её перемещения она неподвижна, то крепление «перетянуто», и натяжитель следует слегка отпустить.

Успех работ определяется наличием специального ремонтного комплекта, приобретённого под конкретную марку бензопилы. В противном случае следует точно знать типоразмер пилы и шаг зубьев.
