Как резать фанеру на лазерном станке

Готовимся к Пасхе

Работа по дереву — очень нелегкое занятие, благодаря которому получаются произведения искусств. Это говорится лишь про ручную резьбу по дереву, потому что ни одна в мире машина не сравнится с ручной работой. Почему? Человек, работая и создавая свой шедевр руками, вкладывает в свою работу много сил, времени, ну и конечно же самое главное — свою душу. Порой достаточно взглянуть на поделку и понимаешь, с каким настроением мастер ее создавал, что было у него в душе в тот момент. Ведь настроение и эмоции полностью передаются к создаваемому изделию.

Сегодня вашему вниманию предлагается рассмотреть пошаговую инструкцию по украшению яиц из дерева. Основным инструментом, конечно же, будет гравер.

Итак, для работы потребуются следующие инструменты и материалы:

• Гравер;
• Насадка для шлифовки;
• Заготовленные деревянные изделия;
• Простой черный карандаш;
• Бумага наждачная;
• Морилка;
• Лак;
• Кисточки для нанесения;
• Стирательная резинка.

Пошаговая инструкция по работе.

Деревянный изделия необходимо немного зашкурить наждачной бумагой. Поверхность должна быть ровной. После чего выбираем рисунок и переносим его на заготовку. Делать это требуется аккуратно.

В гравер устанавливаем насадку для шлифовки и начинаем делать насечки, как показано на фото.

После работы с гравером необходимо убрать все карандашные линии стирательной резинкой. Должно получиться так, как на картинке:

Читать также: Насадка сучкорез цепная для бензотриммера

Остается лишь дело за малым. Теперь необходимо раскрасить наши яичные сувениры. В данном случае можно использовать морилку, причем разных оттенков. Кисточкой наносим на готовое изделие, убираем в сторону до полного высыхания. После чего проходим немного наждачкой, тем самым создаем необычный эффект. Теперь необходимо покрыть лаком, ждем полного высыхания. Это лишь пример. Насколько хватит вашей фантазии, зависит только от вас. Пробуйте, экспериментируйте, тогда вы станете настоящим мастером в резьбе по дереву гравером.

Вот и все, мастер-класс подошел к концу, наши сувениры на Пасху полностью готовы. Помимо всего вышесказанного, вашему вниманию предлагается ознакомиться с видео-уроками для того, чтобы полностью разобраться в данном ремесле.

Принцип действия лазерного станка

Для того, чтобы иметь представление о принципе действия лазерного станка, надо представить работу фрезерного станка, где режущий инструмент- фреза вращается с огромной скоростью. Для образования необходимого рельефа фреза своими зубцами срезает слои материала. При этом остаются стружки.

Лазерный станок работает по-другому. Луч лазера действует высокой температурой на материал, как бы расплавляет его, при этом создает узор или рисунок. Процедура проходит без образования стружки.

С помощью лазерного станка можно производить резку таких материалов:

• дерева и фанеры;
• оргстекла и пластика;
• МДФ и ДСП.

Лазерные станки отличаются функциональностью, надежностью, производительностью, быстротой и точностью работы.

2 Оборудование

Лазерная резка фанеры выполняется на специальных станках, которые имеют достаточную мощность газового лазера и управляются при помощи специально созданных программ.

Все остальное происходит автоматически с максимально эффективным и быстрым результатом.

Для улучшения качества прорезанных лазером краев изделия применяются чиллеры, которые охлаждают колбы с газом, о также системы обдува, убирающие отходы, возникающие при горении древесины и охлаждающие обрабатываемую поверхность.

Таким образом убирается эффект обугливания и ненужного потемнения краев по разрезу.

Станок с ЧПУ для лазерной резки фанеры

Лазерные станки сделанные своими руками не столь эффективны в работе, так как имеют недостаточную мощность и у них, как правило, отсутствует качественные обдув и охлаждение. Кроме того, управление движением лазера по намеченной линии происходит вручную, что не гарантирует точности прохождения луча по заданной траектории.

2.1 Самодельное устройство

Как это ни странно, но практически у каждого в доме есть свой собственный лазер.

Правда такое приспособление имеет небольшую мощность, поэтому использовать его можно лишь при работе с фанерой небольшой толщины, так как за один проход материал прожигается всего на 0,01-0,02 мм.

Но в изготовлении деревянных изделий им вполне можно пользоваться, при работе своими руками, особенно если есть необходимость просто нанести на поверхность определенный узор или рисунок.

2.2 Процесс резки

Осуществляется при помощи газовой трубки, в состав которой входят оксид углерода, азот и гелий.

Рабочая мощность направленной струи газа составляет порядка 20 Вт. При подаче на трубку электрической искры, появляется монохромное излучение, которое, проходя через систему зеркал, собирается в световой пучок (луч) легко разрезающий деревянный материал.

Процесс лазерной резки фанеры

В обязательном порядке должен присутствовать охладитель для трубки, так как ее оболочка сильно нагревается. Эффективное охлаждение можно обеспечить, создав своими руками, дополнительный объем вокруг трубки, в котором будет циркулировать охлаждающая жидкость.

Для создания такой системы потребуется электронасос и емкость (резервуар) на 80-100 литров. В качестве охладителя используется фреон.

Для стабильной работы устройства желательно установить отдельный трансформатор, который будет обеспечивать лазер необходимой энергией.

2.4 Профессиональный уровень работ

Если появилась идея, а своими руками, без профессионального оборудования, ее не выполнить, то лучше всего обратиться к специалистам, имеющим лазерный станок высокого уровня.

На сегодняшний день существует достаточно много компаний, фирм, предприятий, который с удовольствием возьмутся за фигурную резку фанеры по вашему эскизу или готовому файлу в графической программе.

Стоимость выполнения заказа определяется по толщине материала и общей длине разреза (в погонных метрах). Сложность конфигурации изделия при этом никак не учитывается, так как запрограммированному лазеру все равно как резать — по прямой линии или зигзагами, закруглениями, отдельными отверстиями и т.д.

Пример использования готовых изделий из фанеры для декорирования радиаторной ниши

Для склеивания отдельных слоев в ней использована карбамидная смола, у которой термостойкость гораздо ниже, чем у фенольной смолы или бакелитового лака.

За счет этого сопротивление материала тепловому воздействию слабее и на изготовление определенного изделия требуется гораздо меньше временных и энергетических затрат.

Станок ЧПУ обработки с Блютус и лазером 1,5 Вт

Технические характеристики

• Материал: акрил + алюминий + нержавеющая сталь
• мощность: 1,5 Вт
• Версия Bluetooth: 4.0
• Bluetooth расстояние: до 10 м
• Система ОС: XP/Win 7/Win 8/Win 10/IOS 9.0 и выше/Android 4.0 и выше
• Аккумулятор: 6000 мАч литиевая батарея
• Время работы от батареи: около 3 часов
• Разрешение dpi: 350 точек/дюйм
• Длина волны лазера: 405 нм
• Рабочая зона: 42 х 42 х 78 мм
• Температура в месте реза: 500 °C
• Поддерживаемые форматы изображений: JPEG/BMP (24 бит только) /TIFF/PNG (32 бит или меньше)/PCX (8 бит и 24 бита) /PCD
• Размер изображения: 550 х 550 пикселей
• Вход: USB (5 В, 1 A)
• Лазер может быть заменен: Да
• Время работы непрерывное: <1 час
• Размер домашнего станочка: 15 х 14 х 19 см
• Вес изделия: 1,1 кг
• Цена: от 6000 рублей

Полезное: Барометр-альтиметр с компасом и термометром

Эта модель для настольной лазерной гравировки имеет высокую скорость, точность и стабильность обработки. Новые технологии, применяемые в этом оборудовании лазерного гравера позволяют поддерживать беспроводное bluetooth или соединение по USB кабелю. Кроме как от компьютера, возможна гравировка своими руками через смартфон или планшет. Специализированное программное обеспечение помогает редактировать изображение и контролировать процесс гравировки. Программное обеспечение поддерживает 6 языков.

Тут регулируемая лазерная головка, её удобно отрегулировать по максимуму мощности, чтоб обеспечить гравировку с хорошим качеством и высокой эффективностью.

На корпусе всего 2 рабочие кнопки: одна для включения/выключения, другая для оффлайн управления. Она подходит для серийной однотипной гравировки, нужно просто обработать изображение и отправить его на станок-гравер.

Встроенная литиевая батарея ёмкостью 6000 мА/ч обеспечивает 4 A выход, может использоваться без сетевого кабеля, а при необходимости заряжаться от розетки 220 В. Поставляется в комплекте с защитными очками, чтобы защитить глаза от лазера.

Профессиональный лазерный раскрой фанеры в Мос-Лазер

В зависимости от плотности и структуры материала лазерная резка листов фанеры осуществляется лучом лазера определенной мощности, которую подбирают индивидуально для каждого изделия. Профессионализм специалистов команда Мос-Лазер, предварительная проработка шаблонов в формате 3D и правильный выбор оптимальной скорости исключают вероятность порчи деталей и возникновения брака.

Фанера широко применяется в строительстве, отделке интерьеров, создании декоративных изделий, поэтому услуга лазерного раскроя листов этого материала так востребована в Москве. В работе мы используем высокоточное оборудование с мощной системой обдува зоны реза, благодаря чему края и срезы получаются идеально четкими без деформации и признаков обугливания.

Это интересно: Как сделать резцы для работы по дереву своими руками: разбираем все нюансы

Специфические особенности обработки толстой древесины

Для того, чтобы выполнить лазерную обработку фанеры или натурального дерева, требуется понимать основные нюансы предстоящего процесса, используемого станочного оборудования. К ним стоит отнести следующие:

главным недостатком рассматриваемой технологии является приличная стоимость комплекта оборудования.

Однако возрастающая скорость обработки и качество готового продукта нивелируют этот минус.

• Мощность лазера и его параметры позволяют добиться качества обработки, недоступной для механических способов;
• в зависимости от конкретных задач лазер может включаться в качестве одного из элементов в производственную технологическую цепочку, либо использоваться дома;
• использование лазерных станков обеспечивает формирование минимальных швов, что существенно повышает точность обработки заготовки.

В процессе работы рекомендуем помнить о ряде базовых аспектов рассматриваемой технологии:

в зоне работы излучателя заготовка обязательно темнеет (чтобы не было нагара, нужно выставлять требуемый обдув сопла).

Удалить дефект можно после завершения работы (наждачная бумага, окрашивание, покрытие лаком).

• Рез заготовки выполняется без приложения физических усилий;
• качество готовой делали определяется не только исходным составом заготовки, но и качеством оборудования, на котором производилась резка и оптимально подобранными настройками.

Далеко не все типы фанеры можно резать лазером (смотри ниже).

когда предстоит работа с большим числом фанерных заготовок, обязательно следует применять систему резки, совмещённую с вытяжкой.

При надомной работе допустимо использование местной вентиляции.

• Лазерная резка происходит без формирования стружки. Это, после завершения работы, упрощает уборку;
• до начала работ поверхность обрабатываемой заготовки следует очищается от возможных загрязнений, пыли;
• запрещено обрабатывать лазером заготовки, поверхность которых покрыта ЛКМ.

Станки для резки

Сейчас можно купить любой станок, который будет качественно выполнять свои функции по резке фанеры. В пределах 100 000 рублей может быть куплен лазерный. Однако за эти деньги здесь производитель установит рабочий орган с небольшими размерами, например, 320/220/100 миллиметров.

Программное обеспечение не даст возможности вносить в базу большие и сложные в исполнении файлы, тем не менее для домашнего использования параметров вполне хватит. Довольно много умельцев, которые способны делать подобные станки самостоятельно.

Для этого им понадобится такое количество материалов:

• Прочный и легкий алюминиевый профиль.
• Пластик.
• Монтажные гайки.
• Шпильки М6.
• Двигатели шаговые из тех, что используются в принтерах.
• Болты.
• Клёпки.
• Провода сечением 0,75 мм.

Рабочий орган фреза. Подобное устройство будет способно фрезеровать изделия, а также выполнять резку тонких листов фанеры.

Работа фрезерного станка с ЧПУ STOCNC 1325 с вакуумным столом:

Критерии подбора

Специальные агрегаты с ЧПУ универсальны и могут работать не только с древесиной, но и:

• оргстеклом;
• резиной;

• кожей;
• полистиролом;

• пластиком;
• керамикой.

Универсальному станку для лазерной резки фанеры под силу справиться с практически любым сырьем, за исключением металла. А благодаря ЧПУ, устройство может аккуратно и быстро прорезать даже усложненный узор.

В первую очередь определитесь с объемом будущих работ, какие по площади фанерные листы необходимы для раскроя. Для больших размеров подбирайте устройства с увеличенным рабочем полем, а с мелкой работой справятся настольные малогабаритные модификации.

Стоимость станка для лазерной резки фанеры будет зависеть от размера инструмента.

Но, если есть возможность предварительно разрезать большие фанерные листы на небольшие полотна (с помощью циркулярки или фрезера), то рассмотрите покупку средне- либо малоформатных устройств. Такие модели идеально подходят для работы в домашних условиях.

Учитывайте и размер (толщину) фанеры, используемой для работы. Станки с ЧПУ при раскрое толстых листов будут оставлять обугленные края реза. Если это портит общий рисунок, то для работы с массивными слоями древесины лучше присмотреть фрезерные инструменты. А лазерные использовать для гравировки.

Толщина фанерных листов влияет на выбор мощности излучателя-трубки СО2. Для удобства выбора ориентируйтесь на следующие показатели фанерного слоя:

• до 5-6 мм: 50-60 Вт;
• до 7-8 мм: 60-70 Вт;
• до 9-10 мм: 80-90 Вт.

Для обычного нанесения рисунка на фанеру (гравировка) можно брать устройства с трубкой в 50 Вт. Но если в планах стоит большой объем работы и открытие своего дела, то приобретайте станок с излучателем большей силы.

Рабочее поле

Станки для лазерной резки фанеры подразделяются и по видам рабочей поверхности:

1. Настольные (рабочая зона до 60х40 см). Идеальны для обустройства домашней мастерской. Они не занимают много места, а хорошая производительность позволяет быстро выпускать большие партии изделий.
2. Среднеформатные (зона работы до 1,6х1 м). Такие модификации самые распространенные и подходят, как для домашних мастерских, так и для крупных производств.
3. Широкоформатные (рабочая зона до 2х3 м). Чаще применяются для мощных цехов, больших производств с поточным изготовлением изделий.

Мнение эксперта
Торсунов Павел Максимович

Для обустройства домашней мастерский ориентируйтесь на параметры места, которое будет выделено под установку лазерного станка.

Для работы со среднестатистической фанерой с толщиной слоя до 3-4 мм не имеет смысл тратиться на крупноформатные столы. Для таких целей достаточно приобрести настольные или среднеформатные варианты.

Рабочий стол

При выборе модели лазерного станка учитывайте и глубину опускания рабочего стола. Есть модификации с возможность опускания-подъема рабочей поверхности, а есть модели с фиксированной установкой стола.

От глубины опускания рабочего стола будет зависеть допустимая толщина обрабатываемого материала.

Если устройство предназначено для гравировки или работы со стандартной тонкой фанерой (для изготовления магнитов или несложных сувениров), нет смысла тратиться на усовершенствованную модель. Но, если гравировка будет осуществляться на крупногабаритных изделиях или планируются работы с толстыми материалами, то возможность поднятия стола становится ключевым моментом при выборе.

Стол с возможностью регулировки бывает двух видов:

1. Автоматизированный. Такую модель лучше брать для работы с материалами различной толщины. Автоматическое поднятие-опускание осуществляется с помощью ремней. Недостаток такого варианта заключается в необходимости постоянно регулировать ремни, так как они при эксплуатации растягиваются.
2. Ручной (цепной привод). Лучше выбирать такой вариант (без наличия ремней) для средне- или широкоформатного устройства. Модель с цепным приводом опускания минимизирует перекос стола, что обеспечивает итоговую работу лучшего качества.

Какой вид регулировки рабочего стола у Вашего станка для лазерной резки фанеры?

АвтоматизированныйРучной

При выборе станка для лазерной резки фанеры обращайте внимание и на материал, из которого изготовлен рабочий стол:

Вид стола	Достоинства	Пояснения
Ламелевый	удобно чистить и вытаскивать	не подходят для работы с тонкими и специфическими материалами (картон, ткань, бумага)
Сотовый	идеален для обработки тонких материалов, сотовая основа не дает им провисать	очень плотное покрытие, что обеспечивает хорошую укладку материала для работы
Конвейерный	используются для работы с рулонными материалами (в том числе ткани, кожа, кожзам)	обеспечивает непрерывную и стабильную подачу материала и облегчает работу

Распил фанеры по желанию клиентов — дополнительная услуга нашей компании

  Максимальная толщина фанеры, которую способен прорезать лазерный луч, зависит от мощности лазерного излучателя и часто ограничивается толщиной 15-20 миллиметров. Стоит отметить, что срез после лазерной резки меняет свой цвет (обгорает). В зависимости от поставленной задачи – это может быть как отрицательной, так и положительной особенностью лазерной резки.

 Когда необходимо выполнить качественную прямую или фигурную резку фанеры, но так что бы материал в месте реза не поменял свой цвет, лучше использовать фрезерную резку фанеры. Она позволяет выполнять как сквозную резку, так и проникать в материал только на заданную глубину, фрезеровать пазы, технологические углубления и многое другое. Несмотря на то, что этот способ резки предполагает механическое воздействие на материал,  используя специализированные фрезы для резки фанеры, можно практически полностью исключить сколы и ворс на срезе.

 Стоимость резки фанеры в основном рассчитывается исходя из ее толщины и количества погонных метров резки. Однако, резка фанеры на ЧПУ имеет свои особенности, и при наличии большого количества раздельных элементов малого размера, цена резки может быть увеличена. Это связано с необходимостью затрачивать время на частую врезку в материал, а также с большим количеством «пустых» переходов между элементами.

Ниже на изображении, можно увидеть, каким получается срез на изделии когда используется лазерная и фрезерная резка фанеры.

Кромка на заготовке после резки лазером поменяла свой цвет, в отличии от заготовки, вырезанной фрезой. Стоит отметить, что потемневшая кромка фанеры, подчеркивает контуры изделия, что может быть использовано и в декоративных целях.

В заключении стоит отметить, что различаются не только способы резки фанеры, но и ее характеристики. Фанера может быть изготовлена из шпона березы или из шпона хвойных пород,  ее поверхность бывает шлифованной и не шлифованной. Отличается также толщина, влагостойкость, тип склеивающего материала, наличие или отсутствие дефектов на поверхности.

Поскольку от всех вышеперечисленных параметров зависит цена фанеры, вы можете подобрать материал таким образом, чтобы не переплачивать лишнего за ненужные, завышенные характеристики.

Ниже на видео вы можете увидеть процесс изготовления изделия из фанеры при помощи фрезерной и лазерной резки.

ВИДЕО: Резка фанеры лазером

ВИДЕО: Фрезерная резка фанеры

Купить фанеру в Санкт-Петербурге и заказать ее резку вы можете в центре резки «Профрезка«

Преимущества лазерной резки и гравировки древесины

Плюсы

• экономное использование обрабатываемого материала
• низкая себестоимость конечных изделий
• высокая точность обработки с минимальной погрешностью до долей миллиметра
• большая точность повторяемости при крупных тиражах
• безопасность и защита от возгорания за счёт охлаждения
• идеально ровный край реза
• различные оттенки края реза и гравировки
• отсутствие при обработке деформаций, наплывов, брака, дефектов

Минусы

• вы ограничены шириной рабочего поля лазерного станка, если приобретаете мало- или среднеформатное оборудование
• если на вашем лазерном станке нет таких опций, как «подъемный стол», то вы не можете обрабатывать крупногабаритные и цилиндрические заготовки с поворотным устройством
• если у вашего лазерного станка нет сквозного стола, то вы не сможете обрабатывать длинные заготовки из дерева. Вам придется их предварительно нарезать в размер рабочего стола

Какая фанера подходит для лазерной обработки?

Обратите внимание на качество материала. Чем оно будет выше, тем проще и комфортнее вам будет работать и тем меньше у вас будет брака

Поэтому выбирайте качественную фанеру без сучков, так как лазер работает бесконтактно, вы можете не закреплять заготовку.

Однако, фанера, как известно, часто деформируется от влажности. Это даёт искажение материала, что влечёт за собой выход лазерного луча из фокуса. В итоге вы рискуете получить плохой результат. Особенно при гравировке. В таком случае мы рекомендуем прижимать фанеру магнитами или использовать для этого металлический сотовый стол.

В некоторых случаях бывает удобно предварительно на станке раскроить на листе куски меньшего размера, чтобы снять напряжение с материала и выровнять его.

Лазерная резка фанеры своими руками

После приобретения подходящего оборудования, можно переходить к практическому использованию своего станка. Лазерная фигурная резка фанеры производится поэтапно:

1. Приобретаем фанеру и производим раскрой в соответствии с габаритами рабочего стола.
2. Создаем чертеж изделия. Сложные рисунки проектируются в графических редакторах (CorelDRAW или аналоги).
3. Подключаем гравер.
4. Загружаем чертеж в ПО своего станка и выставляем режим резки.
5. Проверяем, не выходит ли область лазерной печати за пределы используемого листа.
6. Если изделие большое и не помещается в рабочей области, то его создают по частям.
7. Запускаем станок. В конце отделяем полученные заготовки от фанерного листа.

Настройка лазерного станка для резки фанеры

Для нормальной работы граверного оборудования нужно грамотно произвести юстировку луча с учетом толщины листа. Резка фанеры лазером осуществляется за несколько проходов, поэтому фокусировку линзы желательно производить на глубину самого нижнего слоя фанеры. Для удобства в работе используем цель из темного картона. Большинство недорогих лазеров оснащено специальными диодами. Многие любители для настройки используют самодельные приспособления, изготовленные из лазерной указки.

Станок лазерный для резки фанеры – недоступное оборудование или реальность?

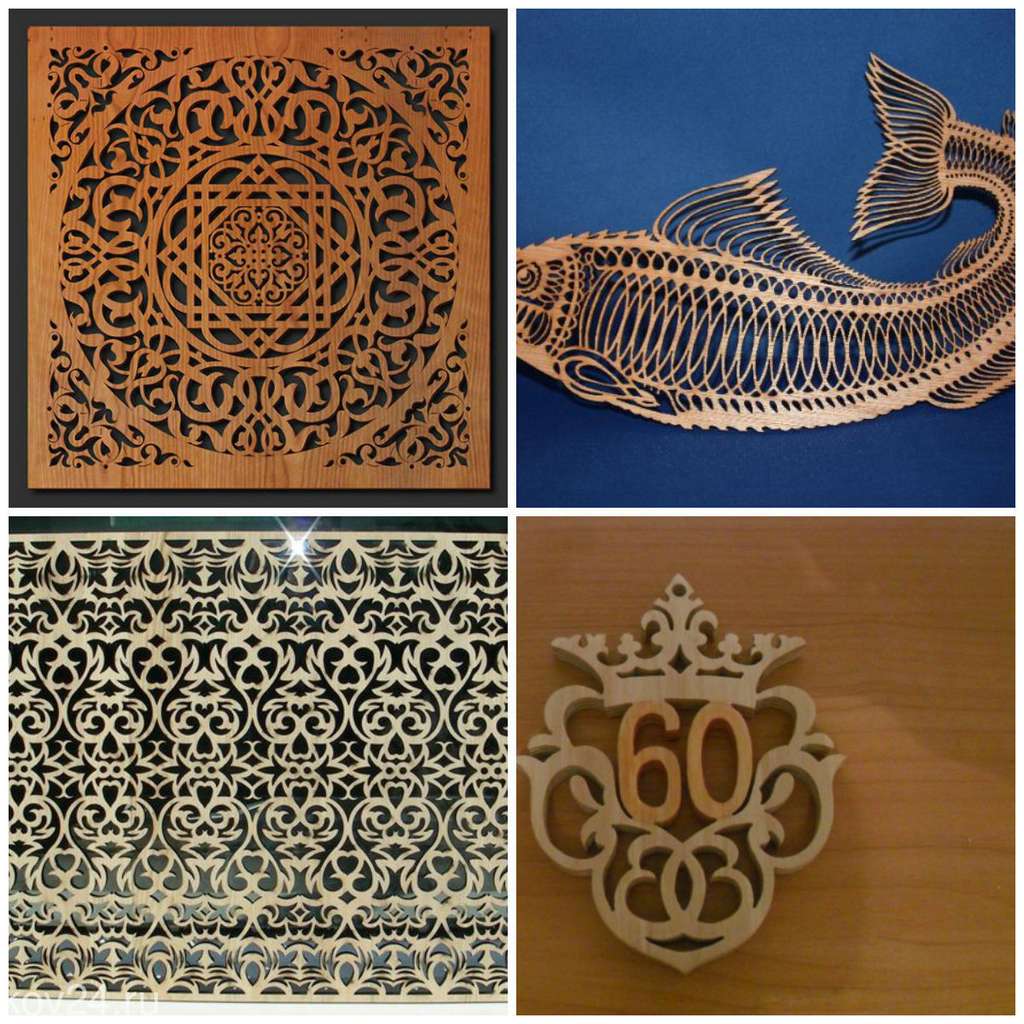

Такая продукция используется для украшения интерьеров и изготовления сувенирной продукции.

Самый сложный вид лазерной резки деревянных материалов – раскрой фанеры. Во время этой работы возможно возгорание поверхности или обугливание торца. Это приводит к потемнению края реза. Чтобы избежать обугливания торца и его возгорания, наш наладчик постоянно контролирует интенсивность подачи воздуха для охлаждения. Кроме автоматизации процесса, нужен постоянный контроль.

Кроме того, разные породы деревьев режутся лазером по-разному.

Необходимо индивидуально устанавливать оптимальные параметры температуры луча и интенсивности охлаждения. Если это сделать неправильно, то неизбежно возникновение брака. У нас лучшее оборудование для лазерной резки дерева и профессиональные наладчики.

При раскрое лазером нет таких повреждений листов фанеры, как при механической резке элементов сложной формы.

Также нет потерь в виде стружки и опилок. Общеизвестно, что на кромке деталей после механического реза образуются заусенцы и вырванные края. А использование нашей технологии обеспечивает высокое качество поверхности реза. Отсутствует пыль и стружка. Это дополнительно делает лазерную резку дерева более безопасной и выгодной.

Виды лазерных станков по фанере

Станки с числовым программным управлениемОтлично справиться с заготовками из любого дерева смогут современные лазерные станки с ЧПУ. Однако, не смотря на свою многофункциональность, каждая модель имеет свои особенности и характеристики.

• Станки напольныеРабочий стол станка может варьироваться от 0,5 метра до 2 метров. Такие станки рассчитаны на установку в специализированном помещении и используются, как правило, на тяжелых производствах. Станки имеют монолитный корпус, который обеспечивает им устойчивость всей конструкции, а также эффективно снижает вибрационный фон, возникающий при эксплуатации. Основным назначением такого оборудования считается резка, гравировка, раскрой дерева.
• Станки настольныеНебольшого размера макет, не требующий установки в производственном помещении. Идеально подходят для обработки в домашних условиях или в стенах небольшого офиса. Отличная оптическая система позволяет справляться с высококачественной резкой и декорированием заготовок.
• Компактные станкиСвоими руками при помощи маркера можно нанести декоративные элементы на различную объемную продукцию (ручки, брелоки, украшения, любой макет и т.д.), при этом каждая деталь будет четко просматриваться, а рисунок будет отличаться долговечностью. Такая особенность достигается за счет особенной конструкции маркера с высокотехнологичной оптической системой.

Это интересно: Изготовление профилегиба своими руками — чертежи самодельного станка

1 Особенности технологии

Лазерная резка фанеры позволяет получить абсолютно любую конфигурацию на плоскости. В отличие от традиционных лобзиков, использование такой технологии позволяет начать работу с любого места на листе, максимально использовать его полезную площадь и получить изделие с идеально ровными краями.

Сложные формы, узоры, точные размеры отдельных деталей получают благодаря очень тонкому лазерному лучу (0,01 мм), которым управляет компьютерная программа.

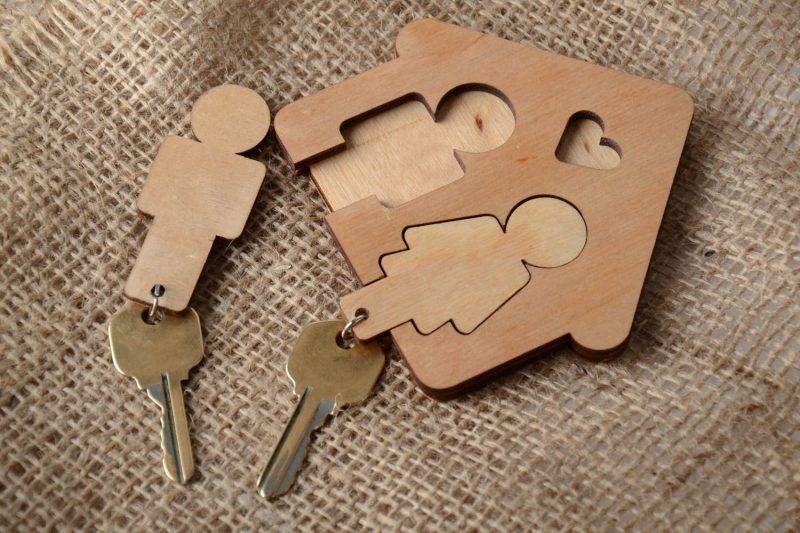

Лазерная резка позволяет получить абсолютно любую конфигурацию предмета

В зависимости от того, какая мощность у лазера, возможна работа с листами толщиной от 2 до 12 мм.

Лазерная резка фанеры доступна и в любительском использовании такого оборудования, при работе своими руками в небольших объемах, без устройств цифрового управления.

1.1 Достоинства

Лазерная резка фанеры с использованием промышленно изготовленного станка, который имеет компьютерное управление, позволяет:

• получать идеальный разрез с очень тонким швом;
• не обрабатывать в дальнейшем края готового изделия;
• при резке не прилагать никаких физических усилий.

Лазерная резка фанеры может быть использована не только для разделения листа материала, на какие либо части, но и для гравировки или нанесения рисунка на нем.

Лазерная резка фанеры позволяет воплощать в жизнь любые идеи

Для этого достаточно иметь обработанное в специальной программе изображение, которое за счет неглубокого прожига перенесется на дерево.

Основными изделиями, полученными таким методом, являются:

• различные заготовки для сбора объемного изделия;
• сувениры и авторские изделия;
• детали декора на фасадах и в интерьерах;
• рекламные и презентационные изделия;
• лекала и шаблоны для массового производства однотипных изделий из другого материала.

Принцип работы станка

Лазерный станок для резки фанеры состоит из следующих элементов:

1. Координатный стол. Эта установка обеспечивает точное перемещение рабочих механизмов с ЧПУ по заданной траектории. Передвижение деталей устройства осуществляется при помощи направляющих линий, зубчатых ремней и винтовых пар. Данный процесс регулируется при помощи контроллера.
2. Летающие оптические приспособления. Они представляют собой комплекс зеркал, покрытых специальным химическим раствором для уменьшения рассеивания энергии луча. Они оборудованы линзами, предназначенными для фокусировки лазера в пятно с диаметром до 0,2 мм.
3. Лазерная отпаянная лампа. Эта деталь выполняется из стекла и используется в роли излучателя. Она образует луч, отражаемый летающей оптикой и фокусируемый линзой. В результате функционирования отпаянной лампы осуществляется процедура жжения поверхности фанеры.

Также на аппараты для лазерной резки в качестве вспомогательных устройств устанавливаются следующие системы охлаждения:

1. Чиллер CW3000. Является одной из бюджетных систем охлаждения. Это приспособление состоит из радиатора, трубок и вентилятора. Емкость Чиллер CW3000 составляет 9 л. Данный прибор имеет низкую эффективность. Из-за быстрого нагрева устройства радиаторы и вентиляторы не успевают понизить температуру станка.
2. Помпы. Эти приспособления для охлаждения состоят из насоса, перекачивающего воду при помощи газораспределительного механизма. Емкость помп составляет 35 л. В этом случае жидкость не успевает нагреваться. Для эффективной работы данной системы охлаждения необходимо устанавливать оборудование в помещениях с температурой не выше 22 °C.
3. Чиллер CW5000. Является одной из самых дорогих систем охлаждения. Он состоит из камеры, радиатора и массивных трубок. Чиллер CW5000 позволяет охлаждать станки при высоких температурах и любых условиях эксплуатации лазерных аппаратов.

Станок обрабатывает поверхность фанеры при помощи лазера, представляющего собой пучок света высокой мощности. При взаимодействии с лучом заготовка нагревается. В результате термической обработки происходит выгорание волокна материала. Этот способ резки является бесконтактным, потому что рабочие механизмы не соприкасаются с поверхностью дерева. После выгорания формируется рез. Он разделяет фанерное изделие на фрагменты в соответствии с заданной конфигурацией.
