Полезные советы
Не допускается нагрев светодиодной ленты паяльником более двух секунд.
Шипение и испарение флюса служит дополнительным теплоотводом, позволяющим не перегреть место спайки. Не пренебрегайте флюсом – он позволяет нанести слой припоя на медные контакты и провода почти моментально.
Не пытайтесь согнуть коннектор, рассчитанный под прямой угол. Даже если вы это сделаете и контакт не нарушится, то в случае необходимости разогнуть его до того же угла окажется затруднительным. Аналогично – не имеет смысла разгибать прямоугольный коннектор до развёрнутого угла в 180 градусов либо гнуть его в другую сторону. Для прямых соединений используются более простые переходники – или и вовсе провода, как в случае с подключением методом пайки.
Убедитесь, что коннекторы используются именно под ту разновидность светоленты, которую вы протянули. 2- или 3-контактные не подойдут для 4- и 5- контактных – и наоборот. Если подходящего коннектора под рукой не оказалось, то используйте провода. Чтобы не испортить дизайн, например, потолка, провода должны быть под цвет ленты: контраст – не всегда разумное решение.
Загибать саму ленту «круто» (под малым радиусом изгиба) нельзя – она тут же повредится. Материалы ленты не рассчитаны на такое использование.
Ошибки, допускаемые домашними мастерами при подключении светодиодной ленты
Выход светодиодной ленты из строя по прошествии минимального времени эксплуатации – это не всегда заводской брак производителя. Чаще всего в коротком сроке службы полосы виноваты сами мастера, приобретающие и подключающие оборудование. Имеет смысл рассмотреть 4 основных ошибки, допускаемые начинающими домашними умельцами, которые приводят к перегоранию светодиодов, дорожек ленты и иного оборудования.
Наиболее частая ошибка – неверный выбор класса защищённости
Класс защищённости от пыли и влаги обозначается буквами IP, после которых следуют две цифры. Первая – защищённость от попадания пыли, вторая – влаги. Если установить в ванной комнате светодиодную ленту с классом IP20, то возникает опасность не только её быстрого выхода из строя, но и поражения человека электрическим током. А подобная «неприятность» чревата не только подрывом здоровья, но и летальным исходом. Что же касается классификации устройств по IP, то подробнее о ней можно узнать из картинки ниже.

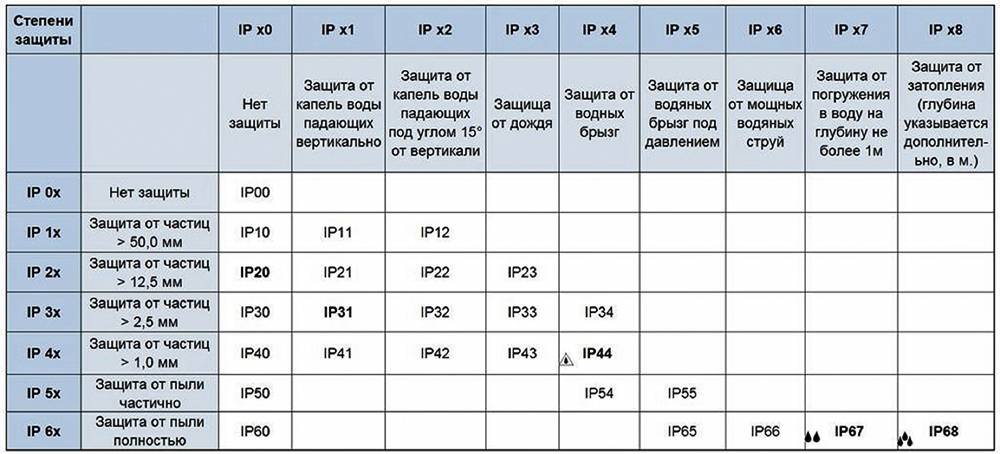

ФОТО: eltesla.ruТаблица расшифровки класса защищённости светодиодных лент и иного оборудования
Ещё одно упущение – неправильный подбор блока питания по мощности
Тоже довольно распространённая ошибка. Обычно домашние мастера изначально не до конца планируют будущую подсветку. Уже после монтажа блок питания нагружается дополнительными светодиодными полосами, в результате, его выходная мощность оказывается ниже, чем потребляемая лентой. Результат предсказуем – блок питания перегревается и сгорает. Поэтому стоит следить, чтобы выходная мощность блока была всегда на 30% (это минимум) выше, чем потребляемая светодиодной лентой.
ФОТО: alfa-moduli.ruДовольно мощный блок питания на 250 Вт
Третья ошибка – подключение дополнительных лент
Об этом уже упоминалось в статье. Дополнительные ленты должны подключаться исключительно параллельно. Последовательное подключение приведёт к перегреву дорожек ближайшей к блоку ленты и её выходу из строя.
ФОТО: 5plus.dp.uaПолос по 5 м может быть сколько угодно, главное, чтобы оборудование выдерживало
Ещё одно правило, которое часто не берётся в расчёт
Многие мастера считают, что не имеет значения, куда наклеена светодиодная лента, однако это не так. Специалисты рекомендуют использовать в качестве основы алюминиевые профили, которые играют роль радиаторов охлаждения. На такой основе светодиодная лента проработает значительно дольше.
Как соединить светодиодную ленту. Паять или не паять: вот в чём вопрос!
Светодиодные ленты широко используются для декоративной подсветки помещений или предметов интерьера. Во время монтажа такого типа освещения часто возникает необходимость выполнить соединение светодиодной ленты между собой. От того, насколько правильно проведено такого рода соединение, в конечном итоге зависит качество и эффективность подсветки.
ВАЖНО!
Электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности.
Как соединить светодиодную ленту без пайки
Для такого способа соединения фрагментов ленты или полной пятиметровой длины используются специальные приспособления, называемые коннекторами. Они выпускаются для сращивания как монохромных, так и многоцветных лент (RGB). Коннекторы с проводами могут быть использованы для выполнения поворота ленты или подключения ее к блоку питания.
Кроме того, существуют коннекторы, предназначенные для соединения лент:
• встык; • с углом 90 градусов; • с произвольным углом (два коннектора, соединенных проводами); • крестообразно (узловой коннектор).
Соединение светодиодной ленты коннектором
требует предварительной подготовки:
1) Отрезаем от ленты фрагмент нужной длины по специальной маркировочной линии, нанесенной на подложку ленты. Следует помнить, что такие маркеры наносятся через равные промежутки, длина которых обычно составляет 50 мм. 2) Чтобы обеспечить надежное соединение, контакты очищаются от пленки окислов с помощью монтажного ножа или другого приспособления. В лентах, имеющих влагозащитную оболочку, контактные пластинки предварительно необходимо освободить от силиконового покрытия. 3) На коннекторе поднимаем прижимную пластину, после чего вставляем подготовленную ленту в направляющие канавки и продвигаем вперед до надежной фиксации подпружиненными контактами. После чего закрываем прижимную пластину.
Для того чтобы правильно выполнить подключение ленты к блоку питания, провода коннекторов имеют различную цветовую маркировку. Положительному полюсу (+) соответствует провод красного цвета, а отрицательному (-) – провод с черной изоляцией.
Как соединить две светодиодные ленты встык
Соединение фрагментов светодиодных лент с помощью коннектора встык выполняется по такой же схеме, но с обеих сторон.
Достоинство такого метода сращивания лент состоит в простоте монтажа и скорости его выполнения. Однако со временем на медных пластинах образуется слой окислов, что приводит к ослаблению надежности контакта и вероятному обрыву цепи.
Как соединить светодиодную ленту пайкой
Такой способ сращивания лент более трудоемок и требует применения паяльного оборудования, но является более надежным и исключает возможность окисления контактов. В предыдущих разделах, описывающих как соединить светодиодную ленту с помощью коннектора, был указан метод подготовки ленты. Для стыковки лент методом пайки потребуется:
1) Подготовить провода нужной длины и зачистить их концы от изоляции. 2) Обезжирить концы проводов и контактные пластины на ленте. 3) Залудить концы питающих проводов и контакты на ленте.
4) Припаять провода к контактам.
Следует помнить, что к плюсовому контакту ленты припаивается провод с красной изоляцией, а к отрицательному – провод с изоляцией черного цвета. Пайку нужно выполнять быстро, так как перегрев светодиодной матрицы приведет к ее выходу из строя, кроме того, из-за высокой длительной температуры может повредиться подложка ленты.
Чтобы защитить место пайки от воздействия окружающей среды и повышенной влажности, используется изоляционная лента или термоусадочная трубка.
Знание о том, как соединить светодиодную ленту между собой, поможет избежать ненужных ошибок, а значит правильно и качественно выполнить монтаж декоративного освещения.
Оригинал статьи размещен на нашем сайте cable.ru .
Если этот материал был для Вас полезным, поделитесь
А для того, чтобы не пропустить выход новых статей, ставьте «лайк»
Основы монтажа светодиодных лент
Светодиодный дюралайт
Принимаясь за установку дюралайта, необходимо запомнить основные правила и особенности его крепления:
- На обратной стороне присутствует клеящий слой, но приклеить дюралайт можно только однажды. Чтобы лента держалась прочно, поверхность должна быть сухой, ровной и обезжиренной растворителем.
- Плата плохо переносит изгибы. Максимальный радиус изгиба – до 5 см.
- Разрезать плату можно только по отметкам – обычно через каждые 3 диода.
- Дюралайт соединяют посредством пайки или с помощью коннекторов. Время пайки – 1 сек. Паяльник разогревают до температуры не более 260 градусов.
Светодиодную подсветку монтируют на кухне, в ниши, комбинируют с натяжным потолком или гипсокартонными конструкциями.
Нет маркировки: как резать такую ленту
Иногда на прилавках попадаются светодиодные полосы без обозначения токопроводящих полосок пунктиром, символами, буквами и другими метками. Лучше всего воздержаться от их покупки. Дело не только в отсутствии подсказок. Такое устройство, скорее всего, будет невысокого качества.
Если всё-таки придётся столкнуться с LED-лентой без маркировки, не нужно отчаиваться. Надёжным ориентиром станет контактная площадка. Она нарушает визуальную «стройность» световой нити, выглядит как расширение.
Линия для разреза создаёт небольшое расширение между диодами.
Резать надо именно посередине этого участка. Опять же, в большинстве светодиодных полосок место для разреза расположено через каждые 3 диода – на это тоже можно уверенно ориентироваться.
Подключение светодиодной ленты
Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.
Схема подключения светодиодной ленты к сети 220 В через блок питания
Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).
Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).
Подключение специальной светодиодной ленты к сети 220В
Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.
Схема подключения светодиодной ленты без блока питания
В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.
Как подключить несколько светодиодных лент
Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.
Таблица потребляемого тока светодиодными лентами, питающимися от 12 В
Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.
Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.
Как подключить несколько светодиодных лент к одному блоку питания
В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.
Подключение RGB ленты через контроллер
Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.
Подключение светодиодной ленты RGB через контроллер
Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.
Как отрезать светодиодную ленту 12В и 220В: видео
Чтобы отрезать светодиодную ленту, достаточно иметь острые ножницы, и знать, в каком месте резать. Ножницы есть у всех, а вот где разрезать знают не все, давайте разбираться.
На рынке существуют низковольтные – 12, 24, 36В и высоковольтные светодиодные ленты – 220В. На первых — есть обозначенные линии, по которым следует осуществлять разрез. Они представлены в виде пунктирных отрезков с нанесенным обозначением – ножницы. Принцип разреза высоковольтной отличается, они не обладают специальной гравировкой.
В любом случае разрез нужно осуществлять между проводниками, состоящими из меди. Совершая разрез, вы предоставляете каждой части светодиодного ряда пару соединительных контактных площадок.
Для работы вам потребуется:
- Лента.
- Канцелярский нож или острые ножницы.
Как отрезать светодиодную ленту 12В?
Светодиодные ленты, как и другие led приборы, имеют электрическую схему. При этом низковольтная подсветка по конструкции отличается от высоковольтной. Гибкая и эластичная лента 12В состоит из отдельных сегментов. На каждом из них находятся 3 светодиода, обладающих рядом сопротивлений – R1-R3. Убедиться в этом Вы можете, сняв с ленты защитную липкую пленку и приложив ее к свету.
Напряжение распределяется между сегментами вдоль подсветки.
Тонкое покрытие дает возможность нарезать ленту на отдельные участки канцелярским ножом или ножницами. При этом шаг отделения отрезков должен составлять 3 светодиода. Если вы его нарушите, часть подсветки не будет работать.
Место для разреза большинство производителей обозначают пунктирными линиями.
Как резать светодиодную ленту 220 Вольт?
В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра. К примеру, в светодиодных лентах ecola 220v участки для разреза расположены на расстоянии в 1 метр.
Совершать разрез стоит строго посередине разрыва острыми ножницами.
В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.
Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.
Как соединить разрезанную светодиодную ленту?
Если у вас имеются два отрезка, вы можете соединить между собой без особых усилий. Существует два способа сращивания led подсветки:
- Пайка.
- Применения led-коннектора.
В первом случае соединить отдельные отрезки между собой можно через дополнительные провода, либо спаяв непосредственно контактные площадки каждого из отрезков. Рассмотрим беспроводной способ сращивания.
Прежде чем наносить канифоль на контакты, следует убедиться в том, что они не окислились.
Наносить канифоль можно на контактные площадки, которые не были окислены. При этом обработке должна поддаваться как площадка, на которой расположены светодиоды, так и поверхность под защитной пленкой, нанесенную на обратную сторону ленты. Для качественного сращивания отрезков толщина припоя должна составлять не менее 3 мм на каждом отрезке подсветки.
Суммарная длина сращенной ленты не должна превышать 5 метров.
Входящее напряжение рассчитано производителем лишь на подсветку ограниченных параметров. Его значение будет снижаться при образовании печатных дорожек большей длины к концу ленты.
Это приведет к тому, что на конце подсветки светодиоды будут гореть менее ярко, нежели те, что расположены ближе к источнику питания.
Наиболее простым методом соединения является применение специального коннектора. Для присоединения дополнительного отрезка следует выполнить следующий алгоритм действий:
- Открыть крышку устройства.
- Подключить контакты подсветки, соблюдая полярность.
- Закрыть крышку соединительной коробки.
Подводя итог
Как видите, обладая определенным багажом знаний, резать светодиодную ленту не сложно. Для подсветки в домашних условиях целесообразно применять led-подсветку с напряжением 12 Вольт. Они не вызывают сложностей при монтаже и более безопасны в отличие от высоковольтных.
Обрезка светодиодной ленты для ремонта
Следует понимать, что повреждения механического типа могут произойти даже в процессе установки ленты. Например, по причине чрезмерного ее сгибания
Важно знать, что максимальный радиус, на который можно согнуть данную ленту, это пять сантиметров, не более. Если вы хотите обернуть данной лентой предмет, который имеет маленький размер, то вероятность долгой службы данной ленты не большая
Следует отметить, что неисправности данного типа возможно легко и просто устранить. В данном случае, та часть, которая перестала осуществлять работу, вырезается. Далее подбираем отрезок такого же параметра и с применением коннектора устанавливаем все на свои места. Если возможна пайка, то соединение лучше осуществить таким образом.
Но при таком виде ремонта есть и свои непосредственные нюансы. Например, если поломка располагается в месте, где шнур слишком отчетливо видно. В таком случае нужно иметь шнур, длина которого позволит спрятать такие моменты.
Вопросы и ответы
Можно ли подключить к 1 блоку питания(трансформатору) более 5 метров ленты?
Да можно, но в таком случае необходимо подключить ленту параллельно, т.е. каждый отрезок ленты подключается к блоку питания (трансформатору) через провод. Соединять ленту друг с другом в отрезки более 5 метров НЕ РЕКОМЕНДУЕТСЯ!
Как подобрать блок питания(трансформатор)?
Для того, чтобы подобрать блок питания, нужно знать потребляемую мощность ленты. После этого мы потребляемую мощность умножаем на суммарную длину ленты, которую нужно подключить и прибавляем 10%. 10% — это необходимый запас мощности блока питания(трансформатора), чтобы он работал корректно и долго. Подробнее в статье «Блоки питания (драйверы) для светодиодной продукции».
Можно ли установить в сухом помещении ленту в силиконовом покрытии?
Размещать ленту с силиконовом покрытием в сухом помещении можно, но нежелательно, т.к. срок службы сократится: в тёплом и сухом помещении ухудшается теплообмен. Взамен можно порекомендовать продуктовую линейку светодиодных лент с нанопокрытием IP 67. Также желательно воздержаться от влажной уборки самой ленты, так она прослужит Вам гораздо дольше.
Можно ли использовать ленту на улице и во влажных помещениях?
Да, можно: для этого необходимо выбрать влагозащищенную ленту со степенью защиты например IP 44, IP 65, IP 67 и подобрать соответствующие по уровню влагозащиты блок питания, к примеру, с уровнем защиты IP 67.
Можно ли клеить светодиодную ленту на пластик и дерево?
Да, потому что светодиодная лента имеет МИНИМАЛЬНЫЙ уровень нагрева по сравнению со всеми остальными источниками света и держится на уровне 40-50 градусов.
Можно ли резать ленту в любом месте?
Светодиодную ленту можно резать только в специально отмеченных местах, которые находятся через каждые 3 светодиода. Если ленту отрезать в другом месте, то этот ее отрезок перестанет работать т.к. будет нарушена цепь.
Почему не подходят более дешевые блоки ( трансформаторы ) для галогеновых ламп?
Потому что блок питания ( трансформатор ) для галогеновых ламп имеет на выходе переменный ток, в то время как светодиодная лента работает только от постоянного тока.
Что делать, если при подключении лента не горит?
Если при подключении лента не горит, то в первую очередь нужно проверить правильно ли соблюдена полярность при подключении ленты к блоку. Провод, который имеет обозначение «-» минус, который чаще всего синего или черного цвета, должен быть подключен к разъему на блоке с соответствующей маркировкой «-» минус. Соответственно провод с обозначением «+» плюс, должен быть подключен к разъему с маркировкой «+» плюс. Если после этого лента не работает, то нужно убедиться подключен ли блок к сети и горит ли на нем индикатор питания, который свидетельствует о исправности блока питания.
Какие провода лучше использовать для подключения ленты?
Для подключения ленты рекомендуется двужильный провод ШВВП 0.5 мм толщиной. Если длинна провода больше 10м, то рекомендуется увеличить сечение.
Если я хочу подсветить лентой рабочую поверхность кухни, что мне для этого нужно?
Для того, чтобы подсветить рабочую поверхность кухни нужна светодиодная лента с типом диодов 5050 60led, 2835 120led и 5630 60led, именно эти ленты дают яркость достаточную, чтобы вам было комфортно. Так же вам понадобится профиль, который даст ленте защиту от влаги, механических повреждений и увеличит срок службы за счет лучшего охлаждения и придаст более эстетичный вид. Так же понадобиться блок питания соответствующий по мощности длине ленты и провода для соединения.
Можно ли соединить всю ленту друг с другом?
Соединять ленту друг с другом в отрезки более 5 м не рекомендуется. При таком соединении первые метры ленты получают нагрузку сверх того, на что рассчитана лента и следовательно лента будет выходить из строя раньше, чем заявлено в сроках эксплуатации. Последние же метры будут получать недостаточно тока и их яркость будет слабее к концу общего отрезка.
Материалы для наклеивания
Светодиодная полоса имеет стандартную самоклеящуюся основу. Но для длительной фиксации на шероховатых поверхностях, например, деревянных, она непригодна. Перечень материалов, которыми можно приклеить светодиодную ленту, следующий: алюминиевый профиль, скотч для led-ленты, алюминиевый скотч, быстросхватывающийся клей. Они улучшаю свойства и повышают эффективность крепления.
Скотч для светодиодной ленты
Серийно выпускаемые ленты представляют собой печатную плату со светодиодами, закрепленную на двухстороннем скотче. Его свободная сторона, используемая для монтажа, защищена гладкой транспортировочной пленкой. У качественных моделей на нее нанесена маркировка 3М.
Как приклеить светодиодную ленту:
- На предварительно подготовленную поверхность наносят разметку.
- К контактам подсветки припаивают или с использованием коннектора присоединяют провода, блок питания; устанавливают выключатель.
- С помощью острого предмета отделяют начало ленты от защитной пленки, освобождают участок длиной 15-20 см.
- Прикладывают полосу со светодиодами к поверхности и плотно прижимают.
- Постепенно освобождая участки скотча от пленки, полностью приклеивают ленту по размеченной траектории. При выполнении соединений в углах ее не перегибают, а используют угловые коннекторы или паяют.
- Устанавливают блок питания в удобном защищенном от влаги месте.
Следует точно прикладывать ленту к разметке. При неправильном ее расположении после отсоединения скотч теряет свойства. Прочно прикрепить его повторно будет проблематично.
Алюминиевый профиль
Оптимальное крепление для светодиодной подсветки – алюминиевые профили. Они используются для протяженных мощных моделей SMD 2835 и SMD 5630, 5730 и для популярных на основе светодиодов SMD 5050. Для крепления конструкций мощностью более 14 Вт их применение обязательно.
Профили бывают накладные, врезные, угловые. Светодиодная подсветка вклеивается внутрь профиля, а он монтируется на выбранную поверхность.
Свойства алюминиевого профиля:
- к ровному и гладкому основанию идеально прилегает самоклеящаяся поверхность ленты;
- легко и прочно прикрепляется к плоскости монтажа;
- через алюминиевую поверхность отводится тепло, образующееся при работе светодиодов;
- матовый рассеиватель, которым закрывается фронтальная часть профиля, придает приятный внешний вид и делает освещение более мягким.
Правильный клей для светодиодной ленты обеспечивает быстросхватывающееся соединение. С этой задачей справляются клеящие вещества:
- на основе цианакрилата, получившие название суперклей, например «Момент Супер»;
- на основе каучука или силикона, например, жидкие гвозди «Титан» или «Момент Монтаж».
Рекомендации по фиксации на клей:
- Суперклей наносят точечно через 50 – 100 мм. Так лента надежно фиксируется и при необходимости ее проще демонтировать, чем при нанесении клея сплошным слоем.
- Полосу со светодиодами прикладывают основанием к поверхности, на которую нанесен клей, и уверенно прижимают.
Клеевое соединение используют на вертикальных, наклонных пористых поверхностях. Оно устойчиво к воздействию температур и влажности. К правильно обработанной поверхности лента прихватывается за 20-60 сек. Полностью они склеиваются не более чем за 2 часа. Клеем можно прикрепить светодиодную ленту к металлу, дереву, пластику, обоям, стеклу.
Алюминиевый скотч
При невозможности использовать профиль led-ленты малой и средней мощности (6-10 Вт) крепят на алюминиевый или фольгированный скотч. Его поверхность обладает теплоотводящими свойствами и может выполнять функцию светоотражателя.
