Как регулировать плуг на мотоблоке

Как сделать дисковый плуг на мотоблок?

Дисковый плуг-окучник – это очень полезное приспособление, позволяющее подготовить ровные борозды для посадки картофеля и других клубневых культур. Перед тем, как приступить к изготовлению такого плуга, изучите чертежи. По ним вы сможете контролировать ход сборки и не допустите ошибок. Порядок действий при изготовлении дискового плуга на мотоблок выглядит следующим образом:

1. В качестве основы плуга выступает опорный уголок. Для его изготовления используйте равносторонний уголок, полки которого в холодном состоянии должны сводиться под углом 70 °;
2. К уголку приварите носок. После этого через упорную планку приварите пятку;
3. Щечки закрепите на опорном уголке посредством петель. Дистанция между уголком и щечками должна быть такой, чтобы при раскрывании щечек их торцевые стороны не упирались друг в друга;
4. Поворотный механизм приварите к упорному уголку таким образом, чтобы опорная часть механизма располагалась перпендикулярно уголку.

В конце отрегулируйте щечки плуга. Для этого каждую из них зафиксируйте тисками и настройте так, чтобы в итоге они были загнуты в противоположную сторону друг от друга.

Инструкция по эксплуатации

Мотоблок включает не только двигатель, но и коробку передач, режущие диски и подшипники. Все указанные части требуют своевременного обслуживания и внимания со стороны пользователя. Подшипники эксплуатируются под поверхностью почвы, это приводит к преждевременному отказу, поскольку грязь попадает в корпус. Правильное обслуживание требует регулярно смазывать и очищать элемент.

Зубцы или лезвия должны быть остры, только так можно гарантировать качественную обработку почвы. Двигатель в конструкции приводит в действие не только фрезу, но и передачу, которая отвечает за направление движения, в том числе и задний ход.

Как подготовить к работе?

Работа на мотоблоке будет качественной только в том случае, если пользователь будет правильно подготавливать технику и следить за ней. Перед тем как выставить зажигание, необходимо проверить агрегат, надеть соответствующую одежду.

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

• ручка из трубы — 2 шт;
• фиксация стойки винтом М 10 ;
• рама;
• крепежная вилка шарнира к раме;
• плуг;
• колесо;
• дышло;
• капроновая втулка для подшипника;
• шарнирная ось из болта М 10 ;
• перемычка между рукоятками;
• ось;
• контргайка;
• дистанционная шайба;
• тройник;
• ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40×52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16×31 мм. В узких стенках рамы тоже проделываются сквозные отверстия Ø10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия Ø10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3−5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50−60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.

3 Монтаж плуга на устройство посредством сцепки

Многие думают, что при соединении к мотоблоку дополнительного оборудования работа ускорится. Но они ошибаются. В процессе вспашки на плуг воздействует мощь, перпендикулярная уровню отвала, возникает сопротивляемость, уводящая инструмент в сторону. Если крепление очень жесткое, человек затрачивает силы для того, чтобы оборудование вдавливать в почву. Поэтому при подсоединении рекомендуется оставить зазор горизонтальной плоскости до 6 градусов.

Сцепки — устройства, соединяющие мотоблок с плугом. Бывают двух типов: универсальные и стационарные. Первые более подходящие для такого рода деятельности, потому что дают возможность выполнять верные отладки.

Присоединение инструмента — несложный процесс, когда сцепка занимает нужное место на оборудовании и закрепляется шурупом. С этого этапа начинается процедура настройки плуга на мотоблок.

3.1

Наклон полевой доски

По-другому этот процесс называется углом атаки. Он представляет собой степень крена вспашки относительно плоскости. Регулирование происходит с использованием спиральной рукоятки.

Последовательность деятельности:

• 1. Разместить мотоблок с присоединенным к нему плугом на подставку. Ручку регулировки выкручивать до тех пор, пока доска не ляжет плотно на грунт, без просветов.
• 2. Закручивать рукоятку в обратную сторону, пока задняя часть не поднимется над почвой на пару сантиметров. Если на этой стадии что-то сделать неправильно, могут быть неприятные последствия. Когда величина наклона полевой доски большая, устройство тяжело двигается. В обратном случае, оно не сможет снимать положенную часть грунта.
• 3. Проконтролировать, правильная ли настройка, можно будет при распахивании, мотоблок должен идти средне: не слишком легко или сложно.

3.2

Начальная борозда и угол отвала

Наступило время конечного регулирования, чтобы изначальная вспашка почвы происходила легко. Мотоблок ставят с краю участка, плуг вгоняют в грунт и начинают пахать. Если постараться сделать прямую борозду, следующие тоже будут ровными. В этом поможет натянутая веревка.

На этой стадии лучше понаблюдать за степенью углубления плуга, для чего в почву помещается измерительный инструмент. Если есть необходимость, можно настроить глубину вспашки. Одно из колес мотоблока вдавливается в грунт, и плуг ставится перпендикулярно к земле. Чтобы это сделать комфортно, можно установить устройство на прямую плоскость, положив под колесо подставку, равную глубине борозды.

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

• оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
• однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
• поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

• Ширина обработки – 20 см;
• Глубина вспашки – 20 см;
• Масса – 8 кг.

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

• плугом «Крот» (1-корпусный), весом 8,5 кг;
• 2-оборотным с 15 кг весом и обработкой на 20 см;
• однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

• универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
• П1-20/3, меньше размерами предыдущего;
• оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

• маловесность;
• простота транспортировки;
• крепление обычной сцепкой;
• ширина колеи 30 см;
• регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Подготовка мотоблока к пахоте

Перед вспашкой земельного участка необходимо провести подготовку мотоблока. Что для этого нужно сделать? Давайте разберем все по порядку.

Мотоблок желательно доставить к месту пахоты без плуга и грунтозацепов. Обычно разукомплектованный мотоблок транспортируют в автомобиле на дачный участок. Если у вас земельный участок рядом с домом, то провести подготовку мотоблока к пахоте можно в любом выбранном месте с ровной поверхностью.

Когда мотоблок доставлен на место подготовки к работе, необходимо заменить транспортировочные колеса (Б) на специальные грунтозацепы. Для того, чтобы было удобнее снимать транспортировочные колеса, под сцепку мотоблока, которая расположена сзади, можно установить подставку (А).

Вместо ступиц, на которые устанавливаются транспортировочные колеса мотоблока, необходимо установить удлиненные ступицы (А). Это необходимо для увеличения расстояния между грунтозацепами, чтобы обеспечить устойчивость мотоблока во время пахоты.

Подготавливаем мотоблок к работе

После того как ступицы установлены, приступаем к установке грунтозацепов (А)

Обязательно обратите внимание на правильность их установки. Протектор грунтозацепов в виде «елочки» (Б) должен иметь направление, как показано на фотографии – сужение протектора– это направление вперед

Когда оба грунтозацепа установлены, можно убрать подставку (А) и приступать к следующему шагу работ– подготовке плуга к работе.

Двухсторонний плуг для мотоблока

Двухсторонняя модель, называемая окучником, используется для уничтожения сорняков, нарезания аккуратных борозд, высаживания и засыпки культурных растений, в частности, картофеля. Подобное приспособление от однокорпусной модификации отличается только шириной захвата, которая регулируется подвижными стальными крыльями. Эта конструкция включает в себя 12-миллиметровые стоечные опоры, предохраняющие мотокультиватор от перегрузки.

Такие навесные приспособления рассчитаны на работу с двигателями, имеющими показатель мощности не менее 4 л.с. Они оснащаются специальным подплужником малого размера, который следует перед ведущей рабочей частью и слегка подрезает почву. Это облегчает дальнейший процесс вспахивания. Перед тем как изготовить плуг данного типа, необходимо составить соответствующий чертеж с учетом особенностей его конструкции.

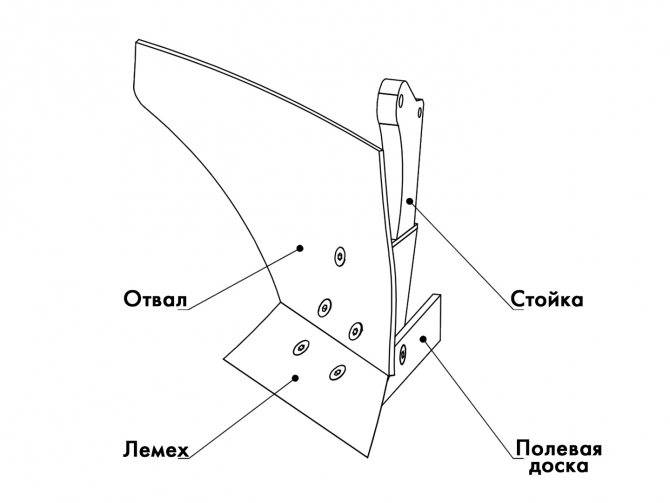

Устройство плуга

В зависимости от модели устройства, его конструкция различается. Основные конструкционные элементы агрегата:

• Рама. На ней крепится корпус и регулировочное колесо. На раме установлены два талрепа, которые изменяют положения корпуса по горизонтальному и вертикальному положению.
• Корпус. Это основной рабочий элемент плуга. На нем закреплены: лемех (нож), отвал и полевая доска. Корпус регулируется по высоте при помощи передвижения стойки. Лемех отвечает за подрезание пласта земли, а отвал за переворачивание почвы. Полевая доска — это служебный элемент, по которому проводят настройку.
• Опорное колесо. В зависимости от выставленной высоты опорного колеса зависит и глубина пахоты.

Кроме основных рабочих и служебных органов, плуги оснащаются другими деталями. Это зависит от вида устройства и его предназначения.

Регулировка плуга на мотоблоке

Автомеханик, специализируется на С/Х технике

Чтобы на земельном участке вырастить здоровую и вкусную культуру, необходимо, как минимум один раз в год, вспахать и вспушить устоявшийся поверхностный слой почвы. Если это небольшой участок – пол беды, но в случае с территориями в десятки соток, тут уже потребуется вспашка мотоблоком. К нему цепляется плуг, и работа спорится намного быстрее.

Такое навесное оборудование продается в специализированных магазинах сельскохозяйственной техники и инвентаря. Устройство для вспахивания может подходить одновременно к различным моделям одного или разных заводов-изготовителей. Казалось бы, нет ничего проще, чем прицепить устройство к мотоблоку и начать пахать. Этого недостаточно, необходимо еще правильно настроить и подготовить плуг к работе.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Устройство оборотного плуга к мотоблоку

Рассмотрим устройство оборотного плуга к мотоблоку на конкретном примере. Плуг предназначен для крошения и оборота пахотного слоя, и рекомендуется к использованию на почвах, которые уже обрабатывались.

Основные характеристики плуга

• Глубина вспашки 20см;
• Ширина лемеха (захвата) 22 см;
• Для настройки глубины вспашки в стойке сделаны 3 отверстия;
• Высота 76 см;
• Ширина 32 см;
• Длина 48 см;

Плуг присоединяется к мотоблоку при помощи соответствующей сцепки. Плуг должен быть отрегулирован так, чтобы боковая грань полевой доски при работе располагалась параллельно направлению движения, т.е вдоль стенки борозды. А образованный режущей кромкой лемеха, каблуком и нижней гранью полевой доски опорный треугольник, должен находиться в горизонтальной плоскости.

Для того, чтобы настроить глубину вспашки, нужно отрегулировать в вертикально-продольной плоскости угол наклона корпуса плуга. Для этого используют дополнительные отверстия в скобе минисцепа и стойке плуга, или же регулировочный винт сцепки.

Во время работы можно корректировать правильность установки плуга. Конструкция данного оборотного плуга позволяет отваливать слой почвы в одну сторону, как при прямом, так и при обратном ходе. Чтобы сменить корпуса оборотного плуга, достаточно повернуть его на 180°вокруг оси, и зафиксировать в рабочем положении. Прежде чем начать работать с плугом, нужно оснастить его грунтозацепами, для обеспечения надежного сцепления привода агрегата с обрабатываемым грунтом.

Техника безопасности при работе с оборотным плугом

Перед началом работы проверьте надежно ли затянуты все резьбовые соединения. Удалите все посторонние предметы с обрабатываемой территории

Во время маневрирования агрегата с установленным плугом, а так же при движении задним ходом, соблюдайте особенную осторожность. Во избежание травм, которые можно получить от выступающих острых углов и кромок, во время работы соблюдайте безопасное расстояние до орудия

Используйте защитные перчатки при обслуживании орудия. Если вы закончили работу, нужно произвести очистку плуга. Все детали и резьбовые соединения, которые не имеют лакокрасочного покрытия, нужно обработать смазкой. Хранить плуг необходимо в закрытом помещении.

Видео: Как Прикрепить Плуг К Мотоблоку

Плуг, имеющий фиксированную рабочую ширину, работает с легким ножным трактором (до 30 кг), мощность двигателя которого составляет до 3,5 л.С. Их особенностью являются 12-мм стойки (они защищают блок двигателя от перегрузки).

Наиболее распространенный тип штифтов, которые имеют переменную рабочую ширину. Единственный их недостаток. Проливание почвы в борозду после прохождения. Такие плуги оснащены подвесными тягачами весом более 30 кг, мощностью 4,0 лошадиных силы. И выше.

Плуг Zeke для мотоблока

Двухсторонний плуг (подборщик)

Плуг Zeke для мотоблока

Специально разработанный плуг Зыкова по форме блока имеет существенное отличие от других аналогичных агрегатов, что позволяет лучше обрабатывать почву, разбрасывать и переворачивать ее. Это лечение почти полностью устраняет сорняки.

Плуга Зикова

• -флирт на корпусе аппарата;
• -стойка, которая помогает прикрепить оборудование к двигателю;
• -полевая доска (дает стабильность модели);
• -вспомогательная часть;
• -перо, чтобы перевернуть почву и получить равномерно обработанную пахотную землю.

Как самостоятельно изготовить плуг для мотоблока

Теперь мы ответим на часто задаваемый вопрос владельцев, которые приобрели мотоблок: как сделать плуг в мотоблоке своими руками. Для изготовления рабочих элементов требуется сталь 3-5 мм. Сначала нужно сделать плуг (например, лезвие циркулярной пилы подойдет ему). Режущая часть паяльника должна быть хорошо заточена под углом 45 градусов.

Следующим шагом является изготовление клинка. За него можно взять трубу диаметром 0,5 м и толщиной стенки 5 мм. Отрежьте лезвие лезвия с помощью резака и отшлифуйте его с помощью мельницы.

После изготовления всех деталей корпус плуга может быть собран. Для этого возьмите сталь толщиной 2-3 мм и соберите всю конструкцию.

Итак, есть несколько типов плугов, рассмотрим некоторые их особенности, одноплановые, реверсивные и поворотные плуги.

Конструкция одного плуга кузова

Самая простая конструкция плуга с одним корпусом (мы рассмотрели его изготовление выше). Именно с такого плуга можно начинать производство для начинающего, а чертежей такого плуга так много. Более сложный дизайн реверсивного плуга. Такой плуг в верхней части корпуса имеет изогнутые перья, что позволяет ему переворачивать слой почвы во время обработки, что особенно оптимально для твердых почв.

Для изготовления такого плуга потребуется много усилий и гораздо больше знаний (из-за более сложного рисования и более тщательного выбора материалов). Также необходимо точно следовать всем инструкциям при выполнении такой сборки.

Ротационный плуг

Наиболее сложным в изготовлении является роторный плуг.

У него есть несколько орала, установленных на одной оси. Когда почва обрабатывается, ось вращается, позволяя почве вращаться. Такая конструкция позволяет использовать меньше физической силы при обработке почвы до 30 см. Вы также можете обрабатывать землю разными путями, а не только по прямой.

Если вы решите заняться вспашкой самостоятельно, то можете смело утверждать, что оно того стоит. Начните с более простого дизайна и постепенно ищите мастерство в этом вопросе. Еще один аргумент в пользу самостоятельного производства. Заводские аналоги довольно дороги, поэтому изготовление плуга своими руками имеет экономический смысл.

Виды оборудования

Сегодня на рынке представлены три основных вида плуга:

• • однокорпусный;
• • реверсный;
• • роторный.

Однокорпусный плуг для мотоблока оснащен только одним лемехом и предназначен для обработки легких почв. Подобный плуг для мотоблока можно применять и для Невы. Как правило, этот вариант подходит для владельцев обычных садовых участков. Когда обработать требуется более тяжелый грунт, а тем более целину, такой плуг не подойдет. В этом случае для работы с мотоблоком следует выбрать более мощный плуг.

Реверсный, или как его еще называют оборотный, плуг для мотоблока (поворотный плуг) предназначен для пахоты достаточно твердой и жесткой почвы.

Принцип работы поворотного плуга для мотоблока в том, что загнутый вверх лемех переворачивает землю. Форма лемеха – перо. Оборотный плуг совместим с большинством мотоблоков среднего и тяжелого класса. Хорошо использовать этот плуг для мотоблока МТЗ.

У роторных плугов в наличии несколько режущих лопастей. Они достаточно производительны и удобны в работе. Роторный плуг применяют для средних и тяжелых мотоблоков. Этот плуг легко можно использовать с мотоблоком Кентавр вместо фрез.

Приобретая плуг для мотоблока, следует не забывать и о том, что, скорее всего, для него понадобится еще и универсальная сцепка, которая позволит соединить его с агрегатом

Важно помнить, что перед приобретением плуга следует внимательно прочитать прилагающуюся к нему документацию, чтобы не столкнуться с несовместимостью оборудования и мотоблока. Работа мотоблоком с плугом достаточно легка и не требует особой подготовки

Плуг к мотоблоку своими руками из конного почвообработщика

Не менее жизнеспособной идеей является переработка старого конного плуга под мотоблок. Полное описание процесса приводится в видео. Особенностью всех без исключения конских плугов считается их тяжеловесность, создаваемая громоздким отвалом. Если такой плуг без переделки установить на мотоблок, земля не будет откидываться.

В этом заключается большой плюс, поскольку лемех конского плуга не претерпит никаких изменений.

Чтобы из конского сделать плуг на мотоблок понадобится:

1. самостоятельно изготовить отвал, который вырезается по заранее составленному чертежу из стальной заготовки (3 см толщина). Для точности желательно сделать картонный шаблон;
2. после вырезания нержавеющему отвалу предается специальная форма;
3. снять конский отвал и установить вместо него самодельный;
4. снять ручки, которые были на вертикальной оси;
5. вместо них приварить металлические крепления, через которые плуг будет навешиваться к мотоблоку.
6. если в ходе полевых испытаний окажется, что переделанный конский плуг плохо отбрасывает, следует слегка загнуть лемех, чтобы мог сильнее врезаться в почву.

Особенности плуга на мотоблоке

Выбирая мотоблок, следует учитывать площадь предстоящей обработки и состояние почвы.

Разделяют следующие типы мотоблочной конструкции:

Первый вариант применяется на участках с небольшой площадью. Это малогабаритные устройства с двигателем, мощность которых не превышает 5 л.с. Существенная особенность таких мотокультиваторов – их нельзя долго эксплуатировать. Из-за небольшого веса и маломощного мотора они не способны глубоко врываться в землю и быстро перегреваются.

Второй тип, в большинстве случаев, имеет задний привод и отлично выполняет работы на больших территориях. Вес машины увеличен, они легко проходят повороты. Мощность двигателя может достигать до 12 л.с.

Тяжелые представители мотоблоков оснащены силовым агрегатом с мощностью 15-30 лошадиных сил. К ним можно прицепить любое дополнительное оборудование (картофелекопалку, плуг, прицеп). Довольно мощное оборудование и в то же время очень неудобное при выполнении разворота.

В данном видео рассмотрим плуг на мотоблоке:

Как выбрать плуг для мотоблока «Нева»?

Для проведения любых сельскохозяйственных работ сегодня в продаже имеется большой выбор разного оборудования, как мотокультиватор, мотоблок, минитрактор

Важно лишь выбирать надежное и качественное устройство, которое в полной мере будет справляться со своими задачи и прослужит долгие годы

Для обработки земли отлично подходят мотоблоки. Они бывают разных видов и производителей. Сегодня мы рассмотрим мотоблок «Нева», а также дополнительные установленные приспособления для него. Во время покупки сразу выбирайте и дополнительное навесное оборудование. Так, вы можете сразу приобрести мотоблок с плугом.

Плуг на мотоблоке поможет вам вспахать землю, удобрить ее, не прикладывая при этом особых физических усилий. Не все фермеры могут с точностью ответить на вопрос, как правильно работать с плугом

Эта работа очень проста, важно лишь правильно установить плуг и отрегулировать его
