Как развести зубья у ножовки по дереву правильно

Как правильно наточить ножовку напильником

Использование напильника актуально и сегодня, поэтому попробуем разобраться, как правильно наточить ножовку дома.

Начнем с установки полотна.

Его необходимо закрепить, как уже писалось выше в струбцине или тисках.

Щечки тисков должны быть выполнены из дерева, с шириной «губок» не меньше 200 мм.

Движение напильника должно быть равномерным, а нажим на зубья производится только при движении «вперед».

Перемещать руку с инструментом в исходную точку необходимо свободно, без усилий на резцы.

За один рабочий проход снимается равномерный слой металла, это сохранит шаг, высоту и профиль кромки.

Острота резца может быть снижена за счет образования заусенцев на поверхности и неровностей после прохождения абразива.

Напильник не может идеально наточить ножовку, но получить высокое качество можно – после заточки пригодится самый мелкий напильник или надфиль и оселок.

Заусенцы снимают выборочной зачисткой мелким абразивом, и выравнивают кромки мокрым оселком по боковой основе полотна.

Задавшись целью наточить ножовку правильно – обратите внимание на сохранение вершин зубцов. Одинаковая высота резцов, правильный развод влияют на износостойкость инструмента и качество пропила

Одинаковая высота резцов, правильный развод влияют на износостойкость инструмента и качество пропила.

Общие требования к заточке

Специальный станок для заточки ножовок есть не в каждом гараже или мастерской, но это не помешает подправить инструмент своими руками.

Есть, конечно, исключения – закаленные зубья нельзя наточить.

Не помогут алмазные сверла и другие хитрости.

Такая пила имеет увеличенный ресурс и подлежит не ремонту, а замене на новую.

Определить каленую сталь легко – она отличается черным цветом с голубым отливом.

В качестве точилки для ножовки обычно используется шлифмашина или напильник и надфиль.

Обязательное условие – предварительно выполнить правильную разводку зубьев, ведь толщина полотна ножовки влияет на ширину среза, поэтому кромки должны быть отогнуты на необходимую ширину.

Разводка зубьев

Начинается все с проверки расстояния между зубцами. Оно предназначена для того, чтобы пила не клинила в пропиле. Подгонять его следует под тот вид древесины, с которым чаще всего приходится работать. Если придется работать с твердыми породами дерева, зубцы разводятся на расстояние в 1,5-2 раза большее, чем толщина полотна. Для мягкой древесины следует развести зубья у ножовки на расстояние в 2-3 раза больше.

Одним из ключевых моментов при выполнении разводки является сохранение равномерности. Если зубья пилы будут отогнуты на разное расстояние от центра, это приведет к постоянным клинам и ухудшению качества среза и скорости распиловки древесины. Поэтому рекомендуется применять приспособление для развода зубьев, которое так и называется — «разводка». Благодаря упору с его помощью невозможно отогнуть зуб на большее расстояние, чем предусмотрено стандартом.

Зубцы делятся на две группы через один и загибаются последовательно по всей длине режущей стороны полотна. Сначала эта процедура проводится для одной группы, в которой разведенные зубья должны быть отогнуты в определенном направлении, потом она повторяется для противоположного направления.

Разводка зубьев

Способы разводки ручной пилы

Лучше всего это делать на специальном оборудовании – разводном станке. На нем при помощи индикатора можно определить верное отклонение зуба, поэтому работу произвести можно в считанные минуты.

Если станок найти трудно, можно развести ножовку вручную

. Однако на выполнение процедуры уйдет немало сил и времени, к тому же здесь не обойтись без специальногоинструмента – разводки , которую можно смастерить и собственными силами. Представляет она собой пластину из металла с пропиленным пазом шириной 1,5мм и высотой 5мм. Пилу зажимают в тиски и этим пазом захватывают зуб инструмента и отводят его в нужном направлении.

Делать это нужно в определенном порядке

. Сначала зубья отклоняют через один в одну сторону, затем остальные в другую. При этом не должно быть перекосов, а зубья должны быть разогнуты симметрично. Отгибается не весь зуб, а только его верхушка (то есть третья его часть), в противном случае он может сломаться. Ширина разводки должна быть равной двукратной толщине полотна, если зубья развести слишком широко, то ножовка будет туго идти, а в опилки уйдет слишком много древесины. К тому же при неправильном разводе инструмент будет «клинить» и ровный распил не получится.

Еще пилу можно развести при помощи отвертки или стамески. Инструмент ставят между зубьями и поворачивают его, пилу перед этим также следует зажать в тиски.

Как наточить ножовку?

Чтобы проделать заточку с минимальными потерями времени и качества, нужно пользоваться такими специальными приспособлениями и инструментами, как:

верстак;
слесарные тиски;
пассатижи;
точильный брус;
наждачная бумага;
транспортир и штангенциркуль;
молоток;
возможно применение оснастки, которая позволяет закреплять полотно ножовки с углом в 90 или 45 градусов.

Обязательно нужно пользоваться следующими напильниками:

с треугольным сечением;
с ромбическим сечением;
плоский;
набор надфилей.

Затачивая ножовку по дереву, применяют и простые тиски, что довольно некомфортно и долго, а также тиски многокоординатного типа, поскольку их станина поворачивается и фиксируется под необходимыми углами для обеспечения движения инструмента строго в горизонтальной плоскости. Рекомендуется организовать дополнительное освещение рабочего пространства при помощи электрических светильников. На протяжении всего времени заточки напильник/надфиль должен двигаться без рывков, необходимо обеспечить постоянный нажим, движения должны производиться без отклонений от постоянного угла. Процесс заточки идёт только движениями напильника «от себя». Возвращать напильник/надфиль нужно по воздуху, при этом контакт с ножовкой должен отсутствовать.

Затачивание зубцов поперечной пилы

При затачивании таких зубцов используется мелконасечный трёхгранный напильник. Направление движения инструмента – угол в 60 градусов. Ножовку закрепляют в приспособлении под углом 45–50 градусов к верстаку. Напильником/надфилем нужно водить строго горизонтально (сохраняя угол в 60–75 градусов к ножовке), начиная заточку с первого левого зуба. Начинать нужно с «настройки движения руки с инструментом», для чего им проводят по каждой левой грани нечётного ряда дальних зубцов, что придаст движениям рук нужный автоматизм. После этого то же самое повторяют, затачивая правые грани нечётных зубцов для завершения затачивания режущей кромки и заострения вершин. Закончив затачивать зубцы нечётного ряда, ножовку переворачивают в закрепляющем приспособлении и повторяют те же действия для чётного ряда, являющегося в этом положении дальним рядом.

Ножовка для продольного распила

Зубья ножовок продольного пиления имеют угол менее 60 градусов, поэтому пользуются надфилями с крупными насечками либо мелконасечным напильником ромбического сечения. Трёхгранные напильники в данном случае применять категорически не рекомендуется. Для заточки ножовку вертикально фиксируют в устройстве. Есть два метода наточить ножовку, которые отличаются приданием различных углов затачивания.

Прямой. Надфиль/напильник ставится под углом 90 градусов. Ему придают параллельное ножовке направление, заостряют и задние, и передние режущие поверхности каждого зубца. Это повторяют для всего дальнего ряда зубьев. Затем ножовку переворачивают в зажимном устройстве на 180 градусов и повторяют ту же операцию для других зубьев, которые будут составлять дальний ряд.

Косой. Этот способ отличается от прямого лишь углом направления движения инструмента к плоскости полотна – угол заточки уменьшается от прямого к 80 градусов. Процесс происходит точно так же, но зубцы после заточки напоминают зубцы лучковой пилы.

Ножовка смешанного типа

При необходимости восстановить остроту зубцов пользуются надфилями насечки крупного размера или мелконасечными напильниками ромбовидного сечения. Для ножовок смешанного типа существуют те же два варианта, что и для продольных, и для поперечных ножовок. Их отличают немного другие углы заточки (соответственно, 90 и 74–81 градусов).

ТАК МОЖЕТ Кто Развод и заточка пилы (ножовки по дереву)

Мой метод развода и заточки ножовки (по дереву)

Приемы разводки пил.

Для возможности сделать развод на ножовке, лучше использовать для выполнения работ особые приспособления. Сущность развода пилы состоит в том, чтоб отогнуть зубцы от центра полотна в стороны. Простейшее устройство для этого — разводка. Она делается из отрезка металлической пластинки, поперек занят изготовлены прорези. Ширина прорези соответствует поперечному сечению зуба, а глубина обязана быть в рамках от 1/3 частично высоты зуба. Сделать разводку можно самому, пропилив в металлической пластинке нужное углубление ножовкой по металлу. Если ширины полотна ножовки при всем этом недостаточно, то употребляется двойное полотно.

На работе по установлению правильного отличия режущих частей полотно пилы зажимается в слесарные либо столярные тиски. Одновременно употребляются прокладки из фанеры. Устанавливать полотно пилы необходимо так, чтоб выступали над кромкой губок только зубья. Разводка своим пропилом надевается на режущую часть. Делается нужное отклонение. Зубья изгибаются через один попеременно.

Читайте так же

Суммарная величина отличия равна размеру пропила. Пропил, шириной превосходящий толщину полотна, существенно упрощает работу пильщика. Но очень широкий пропил просит перевоплощения в опилки большего объема древесной породы и большего расхода энергии. Установлено, что лучшая ширина пропила находится в зависимости от влажности древесной породы. При сухой доске выгоден более узенький пропил. При увлажненной доске кромка пропила обладает упругим восстановлением, потому развод зубьев ожидается чем просто. На работе с древесной породой различной влажности удобнее использовать различные ножовки.

При сухой древесной породе требуется отклонение полосы реза от 1/4 до 1/2.7 мм каждой стороны от оси полотна. При увлажненной древесной породе Данный размер составляет 0,5 — 1,0 мм. Следует держать в голове, что нельзя гнуть зуб у основания. Это вызывает поломку.

При взоре на зубья пилы вдоль режущей кромки верхушки зубьев обязаны быть размещаться на одной полосы.

Таковой контроль обеспечит достаточное качество работы. Если при контроле видно отклонение зуба от полосы, то делается дополнительная правка.

Не считая обыкновенной разводки, используют особые устройства, имеющие регулируемые ограничители отличия. Рычаги таких устройств имеют регулирующие устройства в форме винта с контргайкой. Конечно элементы с нанесенной там шкалой, указывающей размер отличия. С такими инструментами обеспечивается однообразная величина отличия зубьев до определенного упора.

Для полного выравнивания сделают несколько движений пилой меж губами слесарных тисков, расставленных на величину нужной ширины разводки. Таких целях применяется и особый шаблон. Когда режущие элементы находятся в одной плоскости на одной полосы, выходит незапятнанный и высококачественный пропил. Верно разведенная и заточенная ножовка вызывает ублажение и гордость инвентарем у хоть какого мастера. Кто много и нередко работает ножовкой, сходу оценит нашему клиенту остается плюсы инструмента.

Заточка пилы своими руками

Пила подготавливается к заточке путем фиксации в тисках, губки которых в идеале должны быть деревянными, чтобы не повредить поверхность пилы. Пошаговая инструкция по заточке ножовки по дереву своими руками выглядит следующим образом:

Ножовка фиксируется максимально близко зубьями к губкам тисков, но так, чтобы не была нарушена их разводка во время зажимания воротка под углом в 90° к поверхности верстака.
Напильник берется в рабочую руку рукоятью, второй рукой придерживается его кончик с обратной стороны. Так усилие будет распределяться равномерно.
Заточка обычной ручной ножовки выполняется под углом 15-30° к зубцу. Если износ не слишком сильный, «родной» угол заточки будет хорошо просматриваться.
Угол напильника к полотну должен составлять около 30-45°. Для этого нужно стать так, чтобы рабочая рука была ниже вспомогательной.
Напильник должен перемещаться только от себя, с одинаковым усилием и количеством движений для каждого зуба. Для острого надфиля обычно достаточно 3-5 движений, чтобы выправить заточку отдельного зубца.
Таким образом проходится одна сторона полотна, после чего оно переворачивается, фиксируется аналогичным образом, и действия повторяются для второй стороны.

Если при выполнении работ по заточке прикладывать неравномерное усилие или же делать разное количество движений напильником, это может привести к смещению зубьев по отношению друг к другу, искажению их размеров и формы. В конечном итоге такая ножовка будет требовать профессиональной переточки, а то и вовсе окажется непригодной для дальнейшего использования.

Развод зубьев ножовки

Движение полотна должно быть свободным, для чего разводят зубья пилы на одинаковую величину.

Чтобы снизить коэффициент трения и зажим ножовки в пропиле, его ширина должна быть больше толщины рабочего полотна, иначе металл нагревается и расширяется, что приводит к заеданию пилы.

Развод зубьев ножовки выполняется отгибанием резцов в стороны.

Использование плоскогубцев не позволяет получить одинаковый угол наклона – таким инструментом можно будет пилить только дрова.

Чтобы развести резцы равномерно и получить ровный, аккуратный срез, используется самодельное приспособление для разводки зубьев.

Для его изготовления нужна металлическая плашка произвольной формы толщиной 2-3 мм.

В простом варианте, делаются несколько прорезей, обозначающих толщину полотна.

Зубец захватывается в отверстие, и отгибается до достижения выбранного упора.

Во второй версии, в планке пилкой по металлу пропиливается срез, и сверлятся два отверстия для установки ограничителя.

Поворот сектора в стороны позволяет регулировать угол загиба.

На рисунке изображена простая модель и разводка с упором.

Схема прибора отличается интуитивной простотой изготовления и использования.

Необходимо учесть, что для ширины отгиба есть свои параметры.

Зачем затачивать полотно на ручной ножовке и когда нужна заточка

Каждый инструмент имеет свои технические параметры. Причем касается это не только электроинструмента, но и ручного. Главный параметр ручного режущего инструмента — это качество заточки зубьев. От этого параметра зависит не просто возможность распилить заготовку, но еще и величина прикладываемых усилий со стороны пильщика. Если ножовка «тупая», то распилить заготовку удастся с большим трудом (если вообще удастся).

О том, что инструмент нуждается в восстановлении остроты зубьев. Свидетельствует такой параметр, как необходимость прикладывания много сил и энергии со стороны пильщика. Острой ножовкой распилить заготовку можно в 2-3 раза быстрее, чем работать инструментом с притупленными зубьями. Эксплуатация инструмента, на котором затупились режущие зубья, недопустима не только по необходимости прикладывания больших усилий, но еще и по следующим причинам:

Падение производительности режущего прибора. Пильщик, работающий неисправным инструментом, затрачивает не только силы и энергию, но еще и свое время
Невозможность выполнения работ с высокой точностью — распилить ровно материал ножовкой, на которой затупились зубья, практически нереально. Полотно будет уходить в сторону, вместо того, чтобы вгрызаться в материал и резать его
Не безопасно работать «тупой» пилой. Тупая ножовка будет постоянно застревать в толще распиливаемого материала, поэтому пильщик может травмироваться

Если осознаете, что расходуете впустую свои силы при работе ручной пилкой, тогда понадобится заточить ножовку по дереву своими руками, с чем сможет справиться легко любой пильщик. Перед тем, как разбираться с правильностью заточки зубьев пилы, нужно удостовериться в необходимости проведения таковых работ

Для этого во внимание принимаются следующие факторы:

Острая ручная пила пилит сама, а от мастера требуется только приложение возвратно-поступательных действий. Если приходится не только двигать инструмент вперед-назад, но еще и прижимать его к обрабатываемой заготовке, значит пришла пора восстановить качество остроты зубьев
Возникновение глухого звука при работе прибором. Полотно отстрой пилы, не издает никакого звука, а когда зубья притупляются, то она начинает звенеть, издавая приглушенный звук
Изменение формы зубьев. Нормальная форма зубьев — треугольная с острыми концами, а когда эти кончики скругляются, значит, самое время взять в руки напильник и восстановить остроту инструмента
При попытках перепилить заготовку, ножовка ни в какую не хочет выполнять данную манипуляцию, сбиваясь с линии реза

Все эти признаки говорят о том, что настала пора заточить ножовку по дереву своими руками, что сделать в домашних условиях сможет даже новичок. Чтобы не испортить инструмент, а также провести процедуру с максимальной эффективностью, ниже представлена детальная инструкция, как заточить ручную ножовку по дереву.

. Если она предназначена для распиливания древесины вдоль волокон, зубья сделаны с наклоном в сторону пиления (рис.1б). Для смешанного пиления зубья треугольной формы (рис.1в), а для поперечного — в форме равнобедренного треугольника (рис.1а).

пилы и ножовки.

Несмотря на преимущества лучковой пилы (рис.2а) — чистота распила, возможность распиливания больших досок и брусков как по прямой, так и по овальным линиям, — начинающим рекомендуется пользоваться ножовкой (рис. 2 б) с широким полотном (даже в неопытных руках такое полотно идет прямо). Для выпиливания деталей с закруглениями удобно пользоваться узкой курковой ножовкой со сменными полотнами (рис.2в), которые имеют различную форму зубьев. Пила обязательно должна быть разведена. то есть зубья отгибают поочередно в разные стороны (на высоте 2/3 от основания). Ширина развода считается нормальной, если она равна полуторной толщине полотна. Существует и другой подход: при распиловке древесины твердых пород зубья разводят на 0,25 -0,5мм, мягких пород — на 0,5-1мм. Более широкий развод не облегчает и не улучшает пиление. Разводят пилу специальной разводкой или самодельной металлической пластинкой (рис.3а) с прорезями шириной 1,5мм и глубиной 5мм. Этим пропилом захватывают зуб пилы, зажатой в тисках между дощечками (рис.3б), отгибают его (рис.3в). Сперва зубья разводят через один в одну сторону, затем в другую. После развода зубья могут иметь неодинаковый отгиб: одни больше другие меньше. Такие зубья нужно выправить, иначе распил будет неровный. Для этого достаточно провести пилу несколько раз между щечками тисков, раздвинутых на 1,5мм. Или забить в доску или брусок под некоторым углом два гвоздя на расстоянии требуемой ширины развода, вставить и провести пилу между ними несколько раз. В обоих случаях пилу двигайте в сторону противоположную наклону зубьев.

Следите, чтобы вершины зубьев пилы находились на одной высоте, иначе пила при работе будет «скакать» по дереву. Уровень зубьев выравнивают напильником с мелкой насечкой, вставленным в деревянную колодку (рис.3г). Двигая напильником по пиле, стачивают сильновыступающие концы зубьев. Так же поступают и после длительной работы пилой и неоднократной заточки зубьев. При заточке пилы ее полотно зажимают в тисках (рис.3д). Зубья продольной пилы затачивают под прямым углом к боковой поверхности полотна (рис.3ж). Зубья поперечной пилы затачивают в виде ножевидного лезвия, острие которого направлено к наружной стороне (рис.3е,и). С грани зуба снимают фаску под углом 45-60 градусов к боковой поверхности полотна, точку выполняют через зуб — сначала на одной стороне по всей длине пилы, затем на другой. Прежде точат одну грань, а затем другую, образуя переднюю (острие зуба) и боковую режущие кромки. При появлении заусенцев, их снимают напильником или надфилем.

Закрепив размеченную доску на верстаке или прижав ее левым коленом к табуретке, пилить начинайте с верхней грани доски (рис.4). В самом начале полотно поддерживайте бдльшим пальцем левой руки (повыше от зубьев), лежащей на доске. Работать начинайте серединой пилы, делая короткие, плавные взмахи. Когда полотно войдет в древесину, палец отпустите и работайте с полным размахом, чтобы все полотно скользило по древесине. Если вы впервые берете пилу в руки, поберегите палец, а пилу направляйте небольшим деревянным бруском. Кончая пилить, ускоряйте движения пилы, одновременно придерживая отпиливаемый конец доски — иначе он обломится и край распила получится неровный.

Как работать пилой.

Как проверить, правильно ли наточена пила

После окончания процесса наточки инструмента для работы с деревом стоит проверить на свет каждый зуб ножовки. Если будет виден блеск, заточка произведена правильно, если нет, то стоит еще раз пройти по «подозрительным» зубьям. Также следует просмотреть, одинаковую ли высоту имеют зубья на полотне. Если они выше или ниже, это приведет к тому, что качество распилки снизится, износ полотна будет распределяться неравномерно.

Правильно ли наточена пила

В итоге при затачивании полотна ножовки нужно придерживаться следующих рекомендаций:

Полотно надежно необходимо закрепить в тисках без малейшего признака на скольжение во время процесса.
Рабочее место должно быть максимально освещённым, это не только даст нормально работать с инструментом, но и побережет глаза от преждевременного ношения очков.
Глубина насечки выбираемого напильника зависит только от степени притупления зубьев — чем тупее, тем более «мощный» инструмент необходим.
Заточка металла происходит только при движении от себя и только в одну сторону. Это предотвращает травмирование рук от случайного задевания полотна в процессе движения.
После окончания заточки, необходимо проверить качество выполненной работы, и в случае неровностей, лучше сразу доработать, чем потом мучиться в процессе распилки древесины, особенно твердых пород.

На заметку. При использовании ножовки стоит регулярно уделять внимание ее работоспособности. Это сэкономит силы, нервы и инструмент прослужит очень долго при бережном обращении

Любой инструмент перед и после окончания работ следует проверять

Безопасность превыше всего! Если с ручным инструментом в лучшем случае будет только порез, то с электрическим может закончиться травмой на всю жизнь. Поэтому рекомендуется осматривать инструменты перед эксплуатацией

Любой инструмент перед и после окончания работ следует проверять. Безопасность превыше всего! Если с ручным инструментом в лучшем случае будет только порез, то с электрическим может закончиться травмой на всю жизнь. Поэтому рекомендуется осматривать инструменты перед эксплуатацией.

Все рекомендации и предостережения помогут правильно заточить любую ручную ножовку по работе с деревом, и не возникнет проблем с определением момента, когда это стоит делать.

голос

Рейтинг статьи

Общие требования к заточке

Заточка ножовки — довольно кропотливый процесс, в котором важна точность. Чтобы его облегчить, следует использовать только хорошие напильники и надфили, обладающие достаточной остротой. Если пилу приходится точить часто, лучшим решением будет завести отдельный комплект инструментов для этой работы. Перед заточкой не помешает посмотреть на зубцы ножовки. Если их оттенок темнее полотна — значит они каленые. Наточить такую ножовку по дереву не выйдет.

При заточке в домашних условиях следует снимать металл равномерно. На каждый отдельный зуб делается равное количество проходов надфилем, независимо от того, насколько он был изношен до коррекции. При этом нельзя менять угол заточки, задаваемый наклоном напильника, или же вращать его вокруг своей оси. Движения должны совершаться строго от себя, поскольку именно при такой технологии достигается эффективность снятия металла ножовки, а работник может уверенно контролировать инструмент в руках.

Для того, чтобы во время заточки не возникало дополнительных сложностей, полотно пилы следует жестко закрепить в тисках. Желательно наличие источника прямого света, который позволит не всматриваться в результаты работы.

Разводка пилы

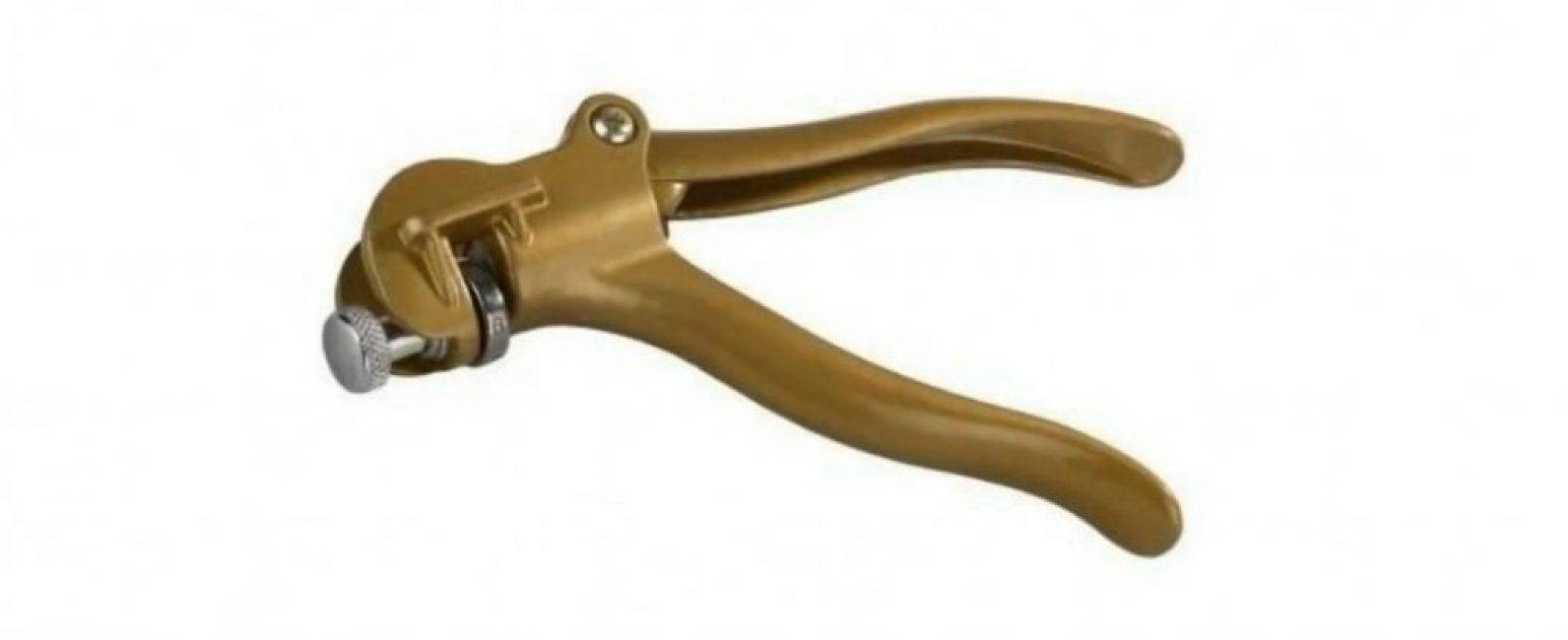

Клещи для разводки зубьев

Клещи для разводки зубьев – хороший инструмент. Стоимость его можно сравнить с ценой ручной пилы: 300-500 рублей. Пользоваться очень удобно, увод зуба пилы в сторону будет такой, какой нужно.

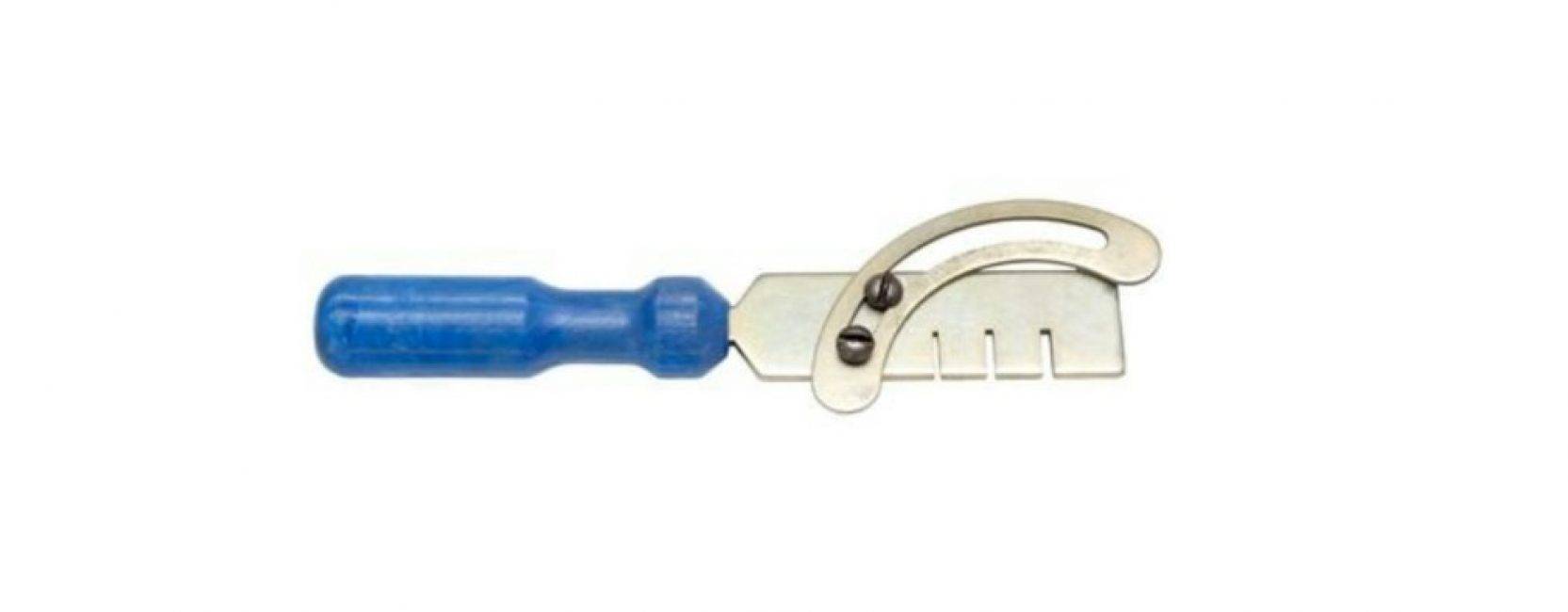

Разводка для ножовки. Тоже хорошая вещь и стоит недорого, — средняя цена колеблется около 100 рублей. Конструкция элементарна: несколько прорезей и регулируемый угломер. Зуб вставляется в подходящую по размеру прорезь, и давлением на рукоять осуществляется разводка. Выставленный угломер обеспечивает равномерность разводки.

Разводка для ножовки

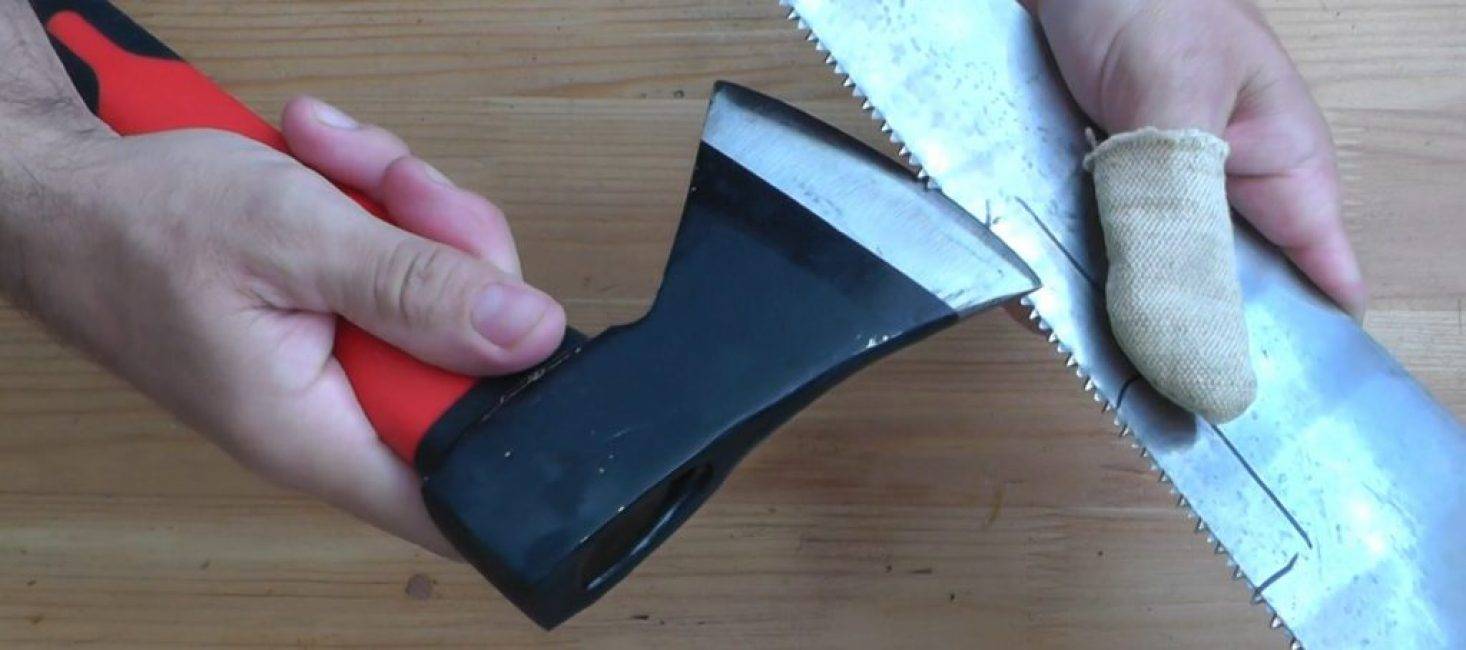

Нет дома ни того ни другого, а бежать в магазин не хочется? Тогда можно использовать дедовский способ, — его используют с начала времён. Нужен только топор и некоторая сноровка, чтобы не испортить себе руки (людям, плохо владеющим инструментом этот способ не использовать – травмоопасно!).

Технология проста: лезвие вставляется между двумя зубьями и поворотом топора зубья отгибаются в стороны.

Разводка зубьев топором

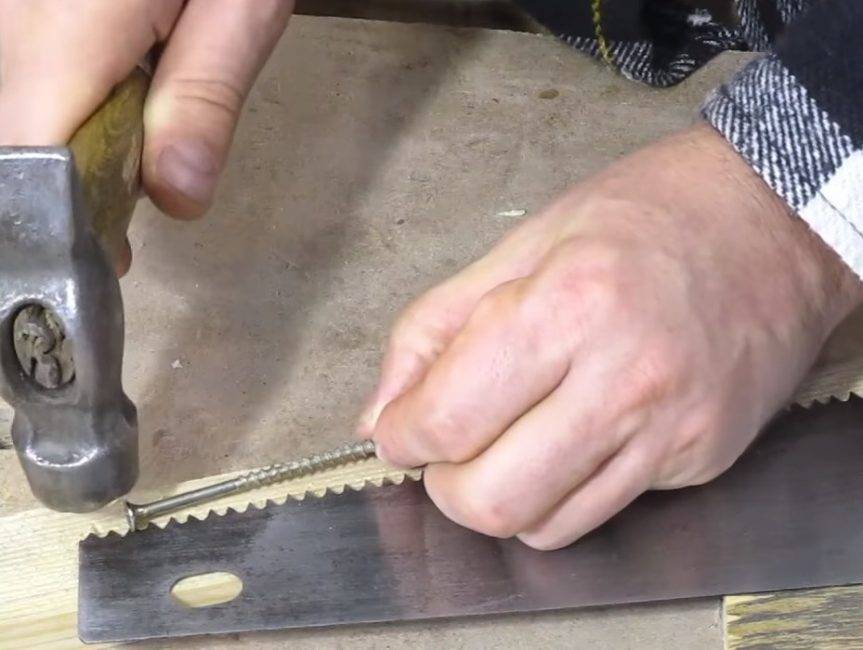

Разводку пилы можно сделать и с помощью самореза. Это более безопасно. Для этого нужен длинный шуруп – чтобы было удобней держать. Перед работой его нужно немного доработать. Нужно чуть-чуть сточить его шляпку с одной стороны – сделать её плоской. Это нужно для того, чтобы, когда её будут прикладывать к зубу, она не соскальзывала и не деформировала последний.

Ножовка плашмя ложиться на мягкую древесину (сосна, ель). Держа саморез за ножку, шляпкой прикладывают к зубу и ударяют молотком. Зуб отгибается. Операцию проводят через зуб. После полотно пилы переворачивают, и операция аналогично повторяется.

Разводка зубьев с помощью самореза
