Как работать торцовочной пилой с протяжкой

Как выбрать торцовочную пилу

Торцовочные пилы различаются по техническим характеристикам и могут быть простого (обычного) или комбинированного типа, что несколько расширяет их функциональность.

Отличие комбинированных моделей от обычных заключается в том, что их конструкция предполагает возможность трансформации торцевой пилы в циркулярную путём выполнения несложных перемещений основных элементов пилы.

Модель «Зубр ЗПТ-255-1800» с ременной передачей и протяжкой

Кроме этого, важной функциональной особенностью является наличие протяжки, также расширяющей возможности используемого оборудования. Пила торцовочная с протяжкой

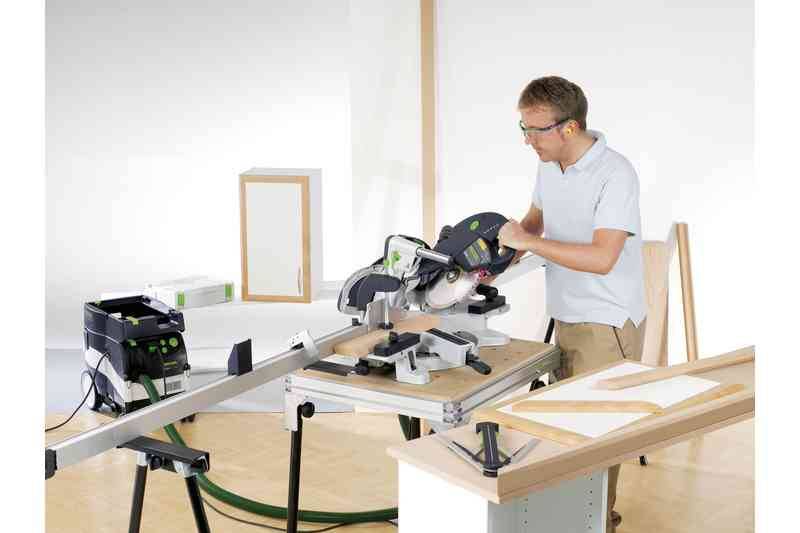

Пила торцовочная с протяжкой.

Для стационарной установки лучше использовать модели, имеющие функцию протяжки, позволяющей обрабатывать широкие деревянные заготовки.

Универсальная торцовочная пила модель «Makita Lh1040»

Советы по выбору обычных и комбинированных моделей

Для того чтобы сделать правильный выбор и учесть все нюансы, связанные с особенностями использования подобного оборудования, необходимо прислушаться к советам опытных пользователей, которые можно сформулировать следующим образом:

1. Инструмент должен соответствовать его предназначению − не стоит покупать дорогую и мощную модель, если предполагается ею пользоваться периодически и в личных целях.
2. В таком же ключе следует рассматривать и наличие дополнительных опций, увеличивающих стоимость модели, но не используемых при небольших объёмах работы.
3. Наличие средств защиты и безопасности − важный момент при выборе торцовочной пилы, т.к. при неправильном использовании можно легко получить травму, работая на подобном оборудовании.
4. В связи с тем, что мощность и вес связаны между собой напрямую, то при необходимости выполнения работ разъездного характера лучше выбрать менее мощную модель, но обладающую меньшей массой.
5. Размер пильного диска и наличие протяжки определяют технические возможности инструмента по обработке используемого материала.
6. Станина должна быть достаточно тяжёлой, чтобы зафиксировать пилу в месте выполнения работ, а поворотный стол и упоры должны обеспечивать надёжную фиксацию обрабатываемого материала.

Рекомендации по выбору торцовочных станков по дереву

Торцовочный станок по дереву марка «Makita LF 1000»

При выборе модели, предполагающей стационарную установку и работу в интенсивном режиме, следует обратить внимание на следующие моменты:

• мощность и вес в этом случае не являются основополагающими критериями выбора, а наиболее важным показателем будет скорость вращения шпинделя, от которого зависит чистота реза;
• в обязательном порядке на стационарно устанавливаемом инструменте должны быть все виды защит от токов короткого замыкания и перегрева электрического двигателя;
• размер пильного диска должен быть максимально возможным, что позволит расширить возможности устройства;
• наличие механизма протяжки необязательно, но крайне желательно, т.к. это также отражается на функциональности и производительности инструмента;
• оснащение дополнительными опциями должно только приветствоваться, т.к. это также положительным образом отражается на трудоёмкости выполняемых операций на подобном оборудовании.

Рекомендации по выбору торцовочных пил по металлу

Торцовочная пила по металлу модель «Metabo CS 23-355»

Основные критерии выбора для пил, предназначенных для резки металла, те же, что и для аналогов, предполагающих работу с деревянными заготовками, но, кроме этого, следует помнить, что:

Для работы с различными видами металла используются разные типы дисков, поэтому на их назначение и размер посадочного, а также наружного диаметра следует обращать особое внимание.
Чем более широкие заготовки из металла предстоит обрабатывать, тем большего размера должен быть диаметр пильного диска.
Защитный кожух должен полностью закрывать диск во время работы.
Наличие ограничителя по глубине реза расширяет возможности станка.
Более мощный электрический двигатель обладает большей производительностью и меньше нагревается во время работы.

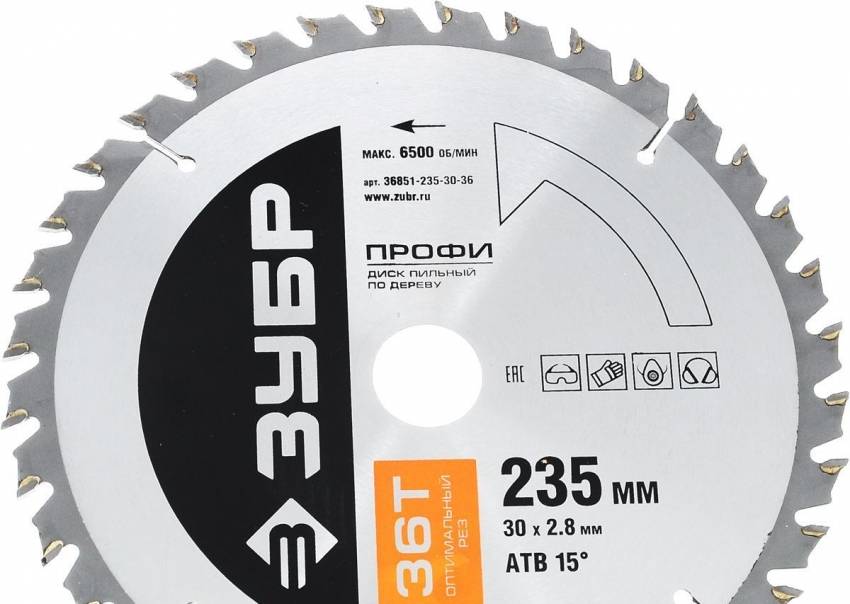

Выбор пильного диска для торцовочной пилы

Качество распила зависит от характеристик торцевой пилы и режущей детали. Диски для пилы различают:

• по форме зубьев;
• по наружному поперечнику;
• по посадочному отверстию.

Посадочное отверстие или внутренний поперечник диска обычно равен 3 см. Значение внешнего поперечника может составлять 21, 25 или 30 мм. Данный показатель указывается в характеристике инструмента и на лицевой поверхности диска

Выбирая параметры режущего изделия, следует обратить внимание на двигатель, для которого подбирается конкретный типоразмер диска. Для мощных двигателей нецелесообразно использовать большие диски

В результате можно получить некачественный и неаккуратный срез.

Пильный диск необходимо выбирать, сходя из мощности инструмента

Полезный совет! Для качественной и долговечной работы диска должна соблюдаться пропорциональность его размера и толщины. В противном случае частые поломки детали неизбежны.

Чем больше значение наружного поперечника, тем больше на нем располагается зубцов, и следовательно, меньше нагрузка на каждый из них. Этого говорит о том, что у больших дисков более длительный период эксплуатации. Диски с малым количеством зубьев целесообразно использовать для продольного реза, с максимальным – для поперечного. На поверхности любого диска указана его маркировка, максимальная скорость вращения, направление вращения и совместимость с инструментом.

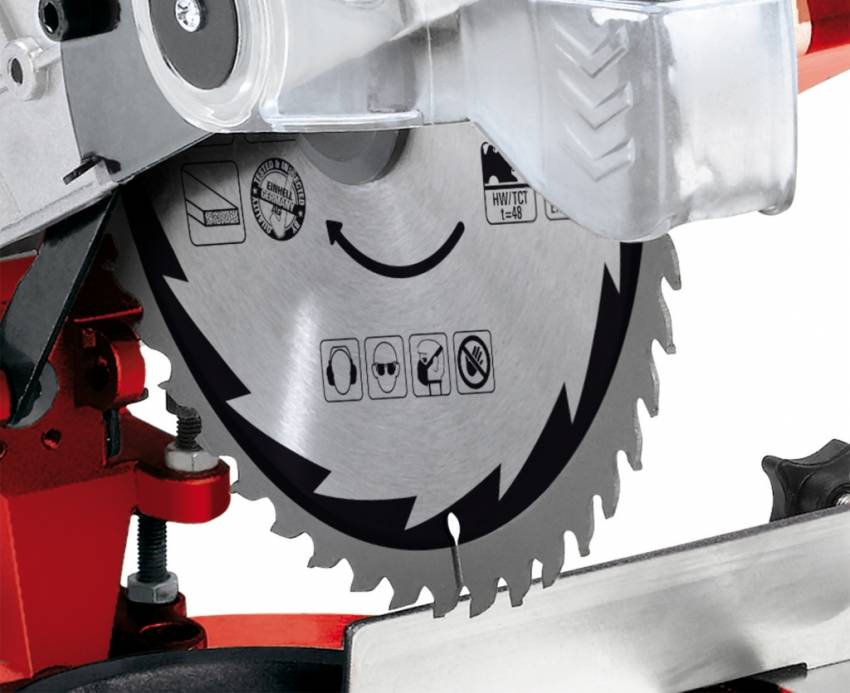

Конструкция зубьев диска для торцевой пилы по дереву

На качество обработки изделий влияет размер, заточка, геометрия и материал изготовления зубьев диска. Чем меньше размер зубьев, тем качественнее и аккуратнее получается срез

Это особенно важно для ламината и лакированного или окрашенного дерева. Для грубой обработки можно использовать диски с малым количеством больших зубьев

Они используются для резки фанеры и мягкой древесины.

На пильном диске можно найти рекомендации по его использованию

Для обработки пластика и композитов лучше выбирать диски с трапециевидными зубьями или с напайкой «тройная стружка». Для твердых пород дерева целесообразно использовать изделия с зубьями с твердосплавными напайками из карбида вольфрама или сплава кобальта. Для резки ДСП, фанеры и шпона предпочтительнее всего считаются диски с напайками АТВ.

Полезный совет! Для получения реза высокого качества в изделиях из древесины ценных пород следует использовать комбинированные диски, где несколько скошенных зубьев чередуются с одним зачищенным.

Геометрия зубьев указывает на характер реза. В зависимости от этого различают диски для продольных, поперечных разрезов или для чистовой и аккуратной обработки. Некоторые диски для длительной работы имеют тонкие прорезы и плавные линии, благодаря которым компенсируется температурная деформация круга и снижается уровень шума при работе инструмента. Поверхность зубьев должна быть гладкой, без зазубрин, а край — достаточно острым. Диски изготавливаются из термообработанной стали с композитными наплавками.

Пильные круги для нарезки необходимо выбирать исходя из толщины и вида материала

Мощность и количество оборотов

При выборе пилы следует обратить внимание на ее мощность и частоту вращения режущей части инструмента. Эти параметры тесно связаны между собой

Чем больше мощность устройства, тем выше частота оборотов пыльного диска.

Срок эксплуатации более мощных устройств немного выше, чем у аналогов с более низким показателем. Стандартная величина мощности равна 1,6 кВт. Этого значения вполне достаточно для выполнения любого рода задач. Однако многие современные модели обладают мощностью в 1,8 кВт. Но это напрямую увеличивает вес агрегата и усложняет работу с инструментом. К тому же мощные модели требуют исправной проводки, чтобы при работе пилы не возникали замыкания и отсутствовали перебои с подачей электроэнергии.

Количество оборотов, которое совершает диск, влияет на качество реза. Чем больше это значение, тем аккуратнее и чище он получится. У современных моделей встроена функция регулировки количества оборотов, что удобно для обработки конкретного вида материала.

Срок эксплуатации профессиональных моделей торцовочных пил немного выше, чем бытовых устройств

Характеристики торцовочных пил.

Мощность. Один из основных параметров, определяющий максимальный диаметр устанавливаемого диска и, соответственно, глубину и ширину пропила. Имеет смысл выбирать мощность исходя из предполагаемых задач. Так, для торцевания интерьерных наличников и плинтусов будет вполне достаточно мощности в 1000-1400 Вт. Если предполагается также торцевать широкие молдинги и резать детали под углом к вертикали (это увеличивает глубину реза), мощность в 1400-1800 Вт будет оптимальной. Этот же диапазон мощностей будет наиболее подходящим для универсального инструмента. И, наконец, для строительного инструмента потребуется максимальный диаметр диска и максимальная же мощность двигателя – от 2000 Вт и больше.

При прочих равных параметрах лучше выбрать модель помощнее – мощность двигателя, конечно, оказывает некоторое влияние на цену торцовочной пилы, но не такое большое, как известность производителя и качество изготовления деталей. Возрастающий же с мощностью вес для этого инструмента большого значения не имеет – он предназначен для стационарной установки. Поэтому лучше немного переплатить за запас мощности, который – применительно к электродвигателям – лишним никогда не бывает: общеизвестно, что любой электродвигатель прослужит намного дольше, если используется не на пределе мощности.

Чем больше максимальная скорость вращения диска, тем чище и качественнее (без сколов и заусенцев) будет рез. В то же время некоторые материалы нельзя обрабатывать на высокой скорости – например, пластиковые и пенополиуретановые молдинги и плинтуса могут плавиться при резке на высокой скорости. Если торцовочной пилой предполагается обрабатывать и такие материалы, следует выбирать среди моделей с регулировкой оборотов.

Наружный диаметр диска определяет максимальную глубину пропила, и, если у пилы отсутствует протяжный механизм, то и ширину пропила. Поэтому выбор диаметра диска следует делать по требуемым глубине и ширине пропила. Для большинства интерьерных элементов достаточно глубины пропила в 50 мм и ширины в 120 мм. Наружные наличники и элементы декора могут потребовать глубину до 100 и ширину до 200 мм.

Угол наклона и угол поворота определяют угол будущего соединения «в ус». Для соединения деталей под определенным углом, каждую следует отпилить под вдвое меньшим углом – 45 градусов для соединения под прямым углом, больше 45 для соединения деталей под острым углом и меньше 45 – для соединения под тупым углом.

Для предотвращения рывков при запуске двигателя существует опция плавного пуска – оснащенные этой функцией пилы, хоть и будут стоить дороже, но прослужат дольше за счет снижения неблагоприятных воздействий на двигатель. Да и риск испортить деталь резко стронувшимся диском будет меньше.

Также следует обратить внимание на редуктор, его наличие и вид

Устройство торцовочной пилы

Для того чтобы правильно выбрать инструмент? нужно знать устройство и техническую характеристику основных элементов торцовочные пилы по дереву.

Основные элементы устройства:

• электродвигатель;
• пильный диск, который находится в защитном кожухе;
• рукоятка;
• параллельный упор;
• станина;
• шкала выбора угла скоса;
• ручка фиксации угла скоса;
• вставка стола;
• поворотный стол;
• узел регулировки угла наклона;
• возвратная пружина.

Электродвигатель в инструменте может быть коллекторный или асинхронный. Коллекторные двигатели обеспечивают простой реверс. Датчиком переключения тока в обмотках и положения ротора служит щёточно-коллекторный узел. К недостаткам относятся шумность и необходимость обслуживания.

Асинхронный двигатель — это хороший преобразователь электрической энергии в механическую энергию. Происходит это за счёт взаимодействия тока статора с индуцированным током ротора. Шума от такого двигателя меньше, срок служба дольше, но стоимость выше.

Потребляемая мощность двигателя в пределах от 1 кВТ до 2 кВт за редким исключением больше. Чаще всего двигатель устанавливается у диска инструмента с правой стороны, но может быть установлен и в других частях.

На качество работы инструмента влияют такие параметры пильного диска, как:

• внутренний поперечник;
• наружный поперечник;
• размер формы зубьев.

Внутренний поперечник должен быть равен размеру силового вала пилы. От наружного поперечника зависит глубина прорезания. Размер формы зубьев и их количество влияет на чистоту обработки и скорость резания инструмента.

Когда пильная головка поднята диск полностью закрывается кожухом. Перемещение кожуха блокирует фиксирующий рычаг, который открывает диск и опускает пилу. Клавиша включение-выключение располагается на основной рукоятке.

Стол сложный элемент конструкции устройства, к нему на оси крепится стойка. Они снабжены указателями углов наклона и поворота, а также угловыми шкалами. Стол может поворачиваться в одну и другую сторону минимально на 45º, а стойка минимум на 45º наклоняться влево. Для удобства основные углы фиксируются или отмечаются на шкале.

Комбинированный инструмент имеет шарнир, который угол реза меняет в 2-х плоскостях.

С помощью винтов поверх подвижного стола на основание крепятся направляющие для пиления заготовок типа бруса. Это обеспечивает лучшую поддержку для заготовок.

Для расширения возможности пилы производителями создан протяжной механизм. Он размещается на 2-х направляющих, по которым и перемещается. Инструмент с таким функциональным модулем без проблем пилит широкие доски.

Инструменты

Торцовочные пилы HAMMER используются для распила деревянных полотен под углом. Установка специальных дисков позволяет разрезать тонкие металлические и пластиковые материалы. Инструмент работает от сети и требует установки на неподвижное основание.

Общая характеристика торцовочных пил

Торцовочные пилы это инструмент для поперечного распила материала.

Их также называют маятниковыми и комбинированными пилами, а также электрическим стуслом.

Устройство состоит из двигателя и редуктора, пильного диска и рукоятки с управлением. Иногда аппарат комплектуется лазерной подсветкой линии среза.

Также есть комбинированные пилы без редуктора. Они надежны, но имеют низкий крутящий момент.

Двигатели пил бывают двух видов:

• Коллекторные движки производят больше шума и требуют постоянной замены щеток.
• Асинхронные аналоги имеют больший срок эксплуатации, но имеют меньший крутящий момент.

Двигатель через редуктор приводит в действие движущую часть торцовки. Различают два типа такой передачи.

• Зубчатая передача более шумная. Но выдерживает большие нагрузки, исключая проскальзывание.
• Ременной аналог уменьшает вибрацию пильного диска, увеличивает срок эксплуатации двигателя. Но при резких скачках нагрузки ремень слетает и повреждается. А гарантия на него не распространяется.

Следующее различие маятниковых пил это их режущие диски. Именно от выбора этой составляющей зависит материал, с которым может работать пила. Они варьируются по размерам, заточке и характеру зубьев.

Главное, использовать на торцовке круг рассчитанного диаметра. Иначе будет перегрузка привода. И будет невозможно применение защитного кожуха.

Безопасность в работе обеспечивает кожух, который закрывает в нерабочем состоянии пильный диск. Остатки пыли от древесины собирается в специальный мешок или всасывается пылесосом.

Перед покупкой, следует определиться, зачем нужна торцовочная пила. Для нерегулярных работ выбирайте бытовую модель

Для профессионального использования следует обращать внимание на именитых производителей. Они отличаются проверенным качеством

Характеристика торцовочной пилы HAMMER STL800

Торцовочная пила HAMMER STL800 предназначена для распила древесины и изделий на его основе. Аппарат относится к бытовому классу и хорошо подходит для работ по ремонту деревянных конструкций.

Главной особенностью инструмента является возможность наклона влево – вправо.

Основные технические показатели HAMMER STL800 представлены ниже:

• Номинальная сила 800 Вт.
• Предельное число оборотов 5 тыс. единиц в минуту.
• Размер пильного диска 190/20 мм.
• Максимальная глубина пропила 48 мм, ширина – 105 мм под углом в 90°.
• Основание пилы изготовлено из алюминия.
• Вес 5,5 кг.
• Техническое обслуживание 1 год.
• Работает от сети в 220 – 230 В.
• Степень защиты IP20.

Устройство и принцип действия

Принцип действия торцовочной, дисковой и маятниковой пилы одинаков, различия их лишь в конструкции, выражающейся в способе использования (мобильное или стационарное), а также типах применяемых дисков. Основные элементы торцовочной пилы по дереву приведены на следующем рисунке.

Конструкция и основные элементы изделия

Работа торцовки осуществляется следующим образом:

• при подаче напряжения на электрический двигатель он начинает вращаться, и его вращательное движение передаётся на механический редуктор;
• на валу редуктора имеется посадочное место, на которое устанавливается пильный диск;
• диск начинает вращаться вместе с валом редуктора после подачи напряжения на электродвигатель;
• для безопасности использования пильный диск закрыт защитным кожухом;
• для приведения в соприкосновение с обрабатываемой заготовкой используется рукоятка, а для возвращения в исходное состояние – возвратная пружина;
• надёжность фиксации на рабочую поверхность обеспечивает станина, на которой размещены элементы фиксации заготовки (поворотный стол, упоры, вставка и т.д.);
• включение и выключение прибора осуществляется при помощи кнопок управления (на рисунке не показаны), а также средств защиты (от заклинивания и тока КЗ, перегрева и прочих аварийных ситуаций).

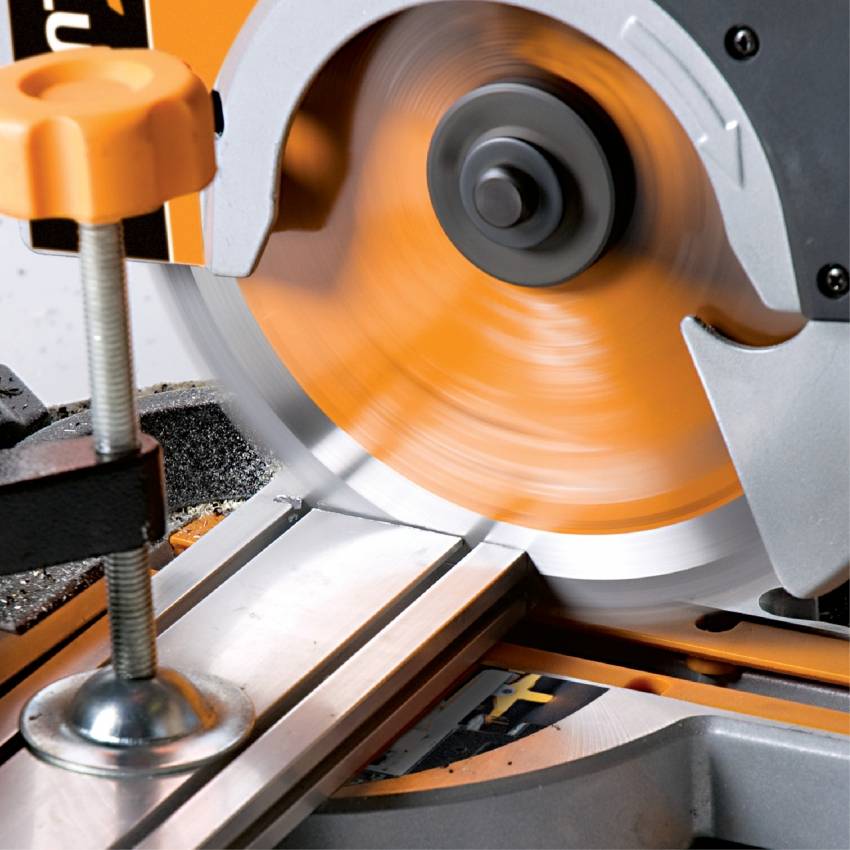

Запил погонажных деревянных изделий с использованием торцовочной пилы значительно увеличивает производительность труда на данной операции, особенно в масштабах крупного строительного объекта

Преимущества и недостатки

Торцовочная пила представляет собой производительный и высокоточный инструмент с современными параметрами качества и скорости обработки разных материалов.

В списке бесспорных достоинств:

• устойчивое алюминиевое основание;
• оптимальный тандем небольшого веса и конструкционной жесткости;
• возможность полноценной эксплуатации пилы в ограниченном объеме домашней мастерской;
• эргономичная форма и противоскользящая накладка рукояти управления;
• высокая точность установочной шкалы;
• наличие телескопического упора.

Многие пользователи считают недостатком отсутствие вертикальной разметочной линейки, подсветки и лазерного маркера. При высокой общей оценке, высказываются пожелания о комплектации инструмента системой плавного пуска.

Торцовочная пила с протяжкой: конструктивные особенности инструмента

Торцевая пила для дерева имеет довольно простую конструкцию, в состав которой входит пильный диск, двигатель с редуктором, основание и рукоятка с кнопкой запуска. Двигатель для пилы может быть коллекторным или асинхронным. Первый вариант осуществляет большее количество оборотов, не нуждается в регулярном обслуживании, а требует лишь периодическую смену щеток. А второй работает намного тише и является более долговечным. В классическом исполнении устройства двигатель располагается справа относительно диска. Однако существуют усовершенствованные модели, где он размещен сзади, что увеличивает угол обзора во время резки, являясь тем самым более удобным в работе.

Вращение пильного диска выполняется благодаря работе двигателя, который передает зубчатую или ременную передачу через редуктор. Во время работы на первой передаче исключается вероятность проскальзывания изделия даже на высоких нагрузках двигателя. Вторая передача обеспечивает меньше шума и снижает вибрацию диска. А это положительно сказывается на качестве работы и на сроке службы инструмента. Однако в таких устройствах быстро изнашивается ремень, который может также соскочить при резкой смене оборотов. Существуют более надежные и долговечные модели, которые отличаются прямой передачей. Однако их крутящий момент значительно ниже аналогов.

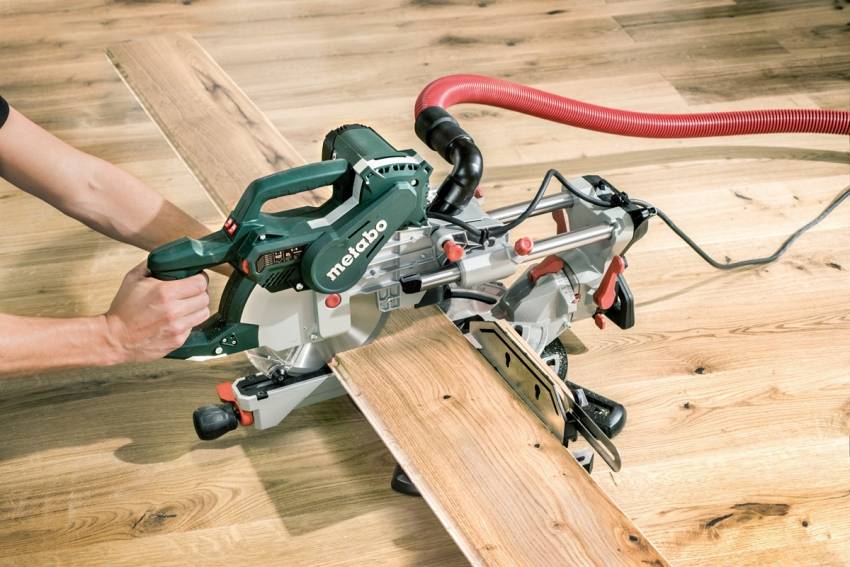

Устройство торцевой пилы с протяжкой

Для расширения возможностей обычной торцевой пилы, в нее может быть встроен протяжной механизм. В этом случае обычная пила превращается в торцовочный станок по дереву. В таких моделях функциональный модуль устанавливается на двух рейках, которые расположены параллельно друг к другу. Такая конструкция дает возможность пильному диску свободно передвигаться во время резки, что позволяет выполнять распил более широких изделий.

Функциональный модуль закреплен на станине. Это основание представляет собой подвижную круглую часть, которая может перемещаться при выставлении угла и упора. Станину для торцовочной пилы обычно изготавливают из магниевых или алюминиевых сплавов. В конструкцию пилы входит защитный кожух, который надевается на круг во время простоя устройства во избежание травм.

Стойка, пильный стол и дополнительные упоры

Одним из основных и сложных элементов углореза по дереву является пильный стол. С одной стороны к нему крепится стойка, с другой стороны над грифом движется диск. У пил с протяжкой гриф намного длиннее. В конце устройства располагается зажимная рукоятка, которая служит для фиксации стола относительно основания, и нажимной фиксатор, применяемый для быстрой настройки самых ходовых углов.

Стол для торцевой пилы можно приобрести в специализированном магазине или сделать собственноручно

На столе и стойке располагаются угловые шкалы, на которых указаны углы поворота и наклона. Стол может поворачиваться в обе стороны от 0 до 45 град. И надежно фиксироваться в выбранном направлении при помощи специального паза с защелкой.

Стойка может быть недвижимой или с наклоном влево на 45 град. Инструмент с наклоном стойки вправо встречается крайне редко, что объясняется необходимостью значительно усложнить конструкцию пилы. Кроме основных градуировок может быть предусмотрено несколько специальных, которые дают возможность подобрать оптимальный угол для резки плинтусов и молдингов.

Для надежной фиксации заготовок любых габаритов используются встроенные струбцины и различные упоры. При работе с длинными изделиями при помощи складных или выдвижных подставок, которые располагаются по обе стороны станины, можно расширить габариты основания. Такие дополнительные упоры обычно входят в комплект торцовочной пилы. Они представлены П-образными стальными прутиками, загнутыми вверх до уровня стола.

Струбцины и упоры используются для надежной фиксации материала во время работы пилы

Существуют более сложные конструкции оснований с литыми подставками, которые фиксируются относительно опоры винтами-барашками. Многие производители укомплектовывают торцовочные пилы, цена которых будет не намного выше классических инструментов, отдельными стойками или специальными столами. Их можно располагать на некотором расстоянии от инструмента в зависимости от длины изделий.

Аналоги

В среднем ценовом ассортименте основные конкуренты пилы Деволт — фирменные разработки известных европейских и азиатских брендов. На отечественном рынке пильной техники пользуются спросом импортные модели Metabo KGS 254 M 602540000, Hitachi C 10 FCH2 и AEG PS 254 L 440670.

В ассортименте отечественного производства представлена популярная пильная техника российских брендов — Интерскол, Кратон и Калибр Мастер.

По основным рабочим характеристикам отечественные модели идентичны импортным аналогам бюджетной группы, но отличаются меньшей стоимостью и наличием развитой сети пунктов сервисно-ремонтного обслуживания.

Как выбрать торцовочную пилу

Торцовочные пилы различаются по техническим характеристикам и могут быть простого (обычного) или комбинированного типа, что несколько расширяет их функциональность.

Отличие комбинированных моделей от обычных заключается в том, что их конструкция предполагает возможность трансформации торцевой пилы в циркулярную путём выполнения несложных перемещений основных элементов пилы.

Модель «Зубр ЗПТ-255-1800» с ременной передачей и протяжкой

Кроме этого, важной функциональной особенностью является наличие протяжки, также расширяющей возможности используемого оборудования. Пила торцовочная с протяжкой. Пила торцовочная с протяжкой

Пила торцовочная с протяжкой.

Для стационарной установки лучше использовать модели, имеющие функцию протяжки, позволяющей обрабатывать широкие деревянные заготовки.

Универсальная торцовочная пила модель «Makita Lh1040»

Советы по выбору обычных и комбинированных моделей

Для того чтобы сделать правильный выбор и учесть все нюансы, связанные с особенностями использования подобного оборудования, необходимо прислушаться к советам опытных пользователей, которые можно сформулировать следующим образом:

1. Инструмент должен соответствовать его предназначению − не стоит покупать дорогую и мощную модель, если предполагается ею пользоваться периодически и в личных целях.
2. В таком же ключе следует рассматривать и наличие дополнительных опций, увеличивающих стоимость модели, но не используемых при небольших объёмах работы.
3. Наличие средств защиты и безопасности − важный момент при выборе торцовочной пилы, т.к. при неправильном использовании можно легко получить травму, работая на подобном оборудовании.
4. В связи с тем, что мощность и вес связаны между собой напрямую, то при необходимости выполнения работ разъездного характера лучше выбрать менее мощную модель, но обладающую меньшей массой.
5. Размер пильного диска и наличие протяжки определяют технические возможности инструмента по обработке используемого материала.
6. Станина должна быть достаточно тяжёлой, чтобы зафиксировать пилу в месте выполнения работ, а поворотный стол и упоры должны обеспечивать надёжную фиксацию обрабатываемого материала.

Рекомендации по выбору торцовочных станков по дереву

Торцовочный станок по дереву марка «Makita LF 1000»

При выборе модели, предполагающей стационарную установку и работу в интенсивном режиме, следует обратить внимание на следующие моменты:

• мощность и вес в этом случае не являются основополагающими критериями выбора, а наиболее важным показателем будет скорость вращения шпинделя, от которого зависит чистота реза;
• в обязательном порядке на стационарно устанавливаемом инструменте должны быть все виды защит от токов короткого замыкания и перегрева электрического двигателя;
• размер пильного диска должен быть максимально возможным, что позволит расширить возможности устройства;
• наличие механизма протяжки необязательно, но крайне желательно, т.к. это также отражается на функциональности и производительности инструмента;
• оснащение дополнительными опциями должно только приветствоваться, т.к. это также положительным образом отражается на трудоёмкости выполняемых операций на подобном оборудовании.

Рекомендации по выбору торцовочных пил по металлу

Торцовочная пила по металлу модель «Metabo CS 23-355»

Основные критерии выбора для пил, предназначенных для резки металла, те же, что и для аналогов, предполагающих работу с деревянными заготовками, но, кроме этого, следует помнить, что:

Для работы с различными видами металла используются разные типы дисков, поэтому на их назначение и размер посадочного, а также наружного диаметра следует обращать особое внимание. Чем более широкие заготовки из металла предстоит обрабатывать, тем большего размера должен быть диаметр пильного диска

Защитный кожух должен полностью закрывать диск во время работы. Наличие ограничителя по глубине реза расширяет возможности станка. Более мощный электрический двигатель обладает большей производительностью и меньше нагревается во время работы.

Использование составной торцовочной пилы

Составная торцовочная пила позволяет одновременно выполнять торцовку и скашивание.

На составной торцовочной пиле регулировка скоса и торцовки не зависит друг от друга. Вы делаете скос, устанавливая угол пилы на горизонтальной оси на любой угол, отличный от 90 градусов. Обычно вам приходится полагаться на манометр, чтобы установить угол из-за сложности выравнивания лезвия с углом наклона, отмеченным на дереве.

При выполнении составного надреза (при котором обрезка и фаска выполняются одновременно), проведите линию для резки под углом, установите угол резки, затем установите угол наклона. Отрегулируйте деталь на столе так, чтобы лезвие пилы находилось как бы на отрезанной стороне линии, как при перпендикулярном разрезе, а затем делайте разрез.

Торцовочная пила с протяжкой: конструктивные особенности инструмента

Торцевая пила для дерева имеет довольно простую конструкцию, в состав которой входит пильный диск, двигатель с редуктором, основание и рукоятка с кнопкой запуска. Двигатель для пилы может быть коллекторным или асинхронным. Первый вариант осуществляет большее количество оборотов, не нуждается в регулярном обслуживании, а требует лишь периодическую смену щеток. А второй работает намного тише и является более долговечным. В классическом исполнении устройства двигатель располагается справа относительно диска. Однако существуют усовершенствованные модели, где он размещен сзади, что увеличивает угол обзора во время резки, являясь тем самым более удобным в работе.

Вращение пильного диска выполняется благодаря работе двигателя, который передает зубчатую или ременную передачу через редуктор. Во время работы на первой передаче исключается вероятность проскальзывания изделия даже на высоких нагрузках двигателя. Вторая передача обеспечивает меньше шума и снижает вибрацию диска. А это положительно сказывается на качестве работы и на сроке службы инструмента. Однако в таких устройствах быстро изнашивается ремень, который может также соскочить при резкой смене оборотов. Существуют более надежные и долговечные модели, которые отличаются прямой передачей. Однако их крутящий момент значительно ниже аналогов.

Устройство торцевой пилы с протяжкой

Для расширения возможностей обычной торцевой пилы, в нее может быть встроен протяжной механизм. В этом случае обычная пила превращается в торцовочный станок по дереву. В таких моделях функциональный модуль устанавливается на двух рейках, которые расположены параллельно друг к другу. Такая конструкция дает возможность пильному диску свободно передвигаться во время резки, что позволяет выполнять распил более широких изделий.

Функциональный модуль закреплен на станине. Это основание представляет собой подвижную круглую часть, которая может перемещаться при выставлении угла и упора. Станину для торцовочной пилы обычно изготавливают из магниевых или алюминиевых сплавов. В конструкцию пилы входит защитный кожух, который надевается на круг во время простоя устройства во избежание травм.

Стойка, пильный стол и дополнительные упоры

Одним из основных и сложных элементов углореза по дереву является пильный стол. С одной стороны к нему крепится стойка, с другой стороны над грифом движется диск. У пил с протяжкой гриф намного длиннее. В конце устройства располагается зажимная рукоятка, которая служит для фиксации стола относительно основания, и нажимной фиксатор, применяемый для быстрой настройки самых ходовых углов.

Стол для торцевой пилы можно приобрести в специализированном магазине или сделать собственноручно

На столе и стойке располагаются угловые шкалы, на которых указаны углы поворота и наклона. Стол может поворачиваться в обе стороны от 0 до 45 град. И надежно фиксироваться в выбранном направлении при помощи специального паза с защелкой.

Стойка может быть недвижимой или с наклоном влево на 45 град. Инструмент с наклоном стойки вправо встречается крайне редко, что объясняется необходимостью значительно усложнить конструкцию пилы. Кроме основных градуировок может быть предусмотрено несколько специальных, которые дают возможность подобрать оптимальный угол для резки плинтусов и молдингов.

Для надежной фиксации заготовок любых габаритов используются встроенные струбцины и различные упоры. При работе с длинными изделиями при помощи складных или выдвижных подставок, которые располагаются по обе стороны станины, можно расширить габариты основания. Такие дополнительные упоры обычно входят в комплект торцовочной пилы. Они представлены П-образными стальными прутиками, загнутыми вверх до уровня стола.

Струбцины и упоры используются для надежной фиксации материала во время работы пилы

Существуют более сложные конструкции оснований с литыми подставками, которые фиксируются относительно опоры винтами-барашками. Многие производители укомплектовывают торцовочные пилы, цена которых будет не намного выше классических инструментов, отдельными стойками или специальными столами. Их можно располагать на некотором расстоянии от инструмента в зависимости от длины изделий.

Средний сегмент (от 4000 до 20 000 руб.)

Makita LS1040

• Кабель 3,5 м;
• Поворотная линейка на алюминиевом столе;
• Электроторможение движка;
• Пылесборная система и подключение внешнего устройства.

• Энергозатратная;
• Шумит.

Надежный инструмент весит 11 кг с диском 260 мм (4600 об/мин). Жесткая конструкция и мощный (1,65 кВт) движок помогают в продольной и поперечной резке по дереву, пластику и тонкому алюминию с глубиной 93 мм и шириной 130 мм распила. При наклоне влево можно вертикально резать при 45°. Горизонтальный поворот влево/вправо под углом 45°/52°.

ЗУБР ЗПТ-190-1200 ПЛ

• Гарантия 5 лет;
• Подключается пылесос и есть пылесборная система;
• Компактность.

• Требует настройки;
• Защита кожуха;
• Нет лазера.

Читать также: Сверла конические по металлу гост

Модель 9 кг из топа лучших имеет 1,1 кВт мощности и пильный диск 190 мм (5000 об/мин) с посадкой 20 мм. Способна распилить дерево, пластик, алюминий с глубиной 30 мм с углом наклона 45° и шириной 220 мм.Прямой угол дает 50 мм/305 мм. Годится для проф. уровня. Поворотный угол — 47°.

BOSCH PCM 8

• Встроенный яркий лазерный маркер;
• Точный рез;
• Качественно регулируется наклон;
• Подсоединяется пылесос.

• Без протяжки.
• Неудобная шкала настройки.

Торцовочно-усовочная пила 7,9 кг имеет мощность 1,2 кВт и дисковый круг 216 мм. Относится к полупрофессиональной категории. Режет алюминиевый профиль, пластик и дерево. Жесткая фиксация установки на стол, без люфта. Ширина реза 120 мм.

Материалы и инструменты

Проще всего изготовить самодельный отрезной станок из болгарки и шлифмашинок, которые могут использовать круги различного диаметра. Выбирая используемую болгарку, необходимо помнить о том, что модели, которые способны работать с дисками диаметром более 150 миллиметров, отличаются универсальностью в использовании, а такой станок справится с обработкой различных по своим размерам пиломатериалов. Оптимальные показатели мощности болгарки составляют 800 Ватт и более.

Станину и кронштейн проще всего выполнить из металлического уголка, который сваривается или крепится на заклепках

Качеству фиксации болгарки следует уделить должное внимание, так как впоследствии при обработке материалов именно на имеющееся крепление приходится повышенная нагрузка, что может привести к поломкам маятникового механизма
