Стадии воздвижения вальмовой крыши на беседку
Беседка с вальмовой крышей возводится по следующим правилам:

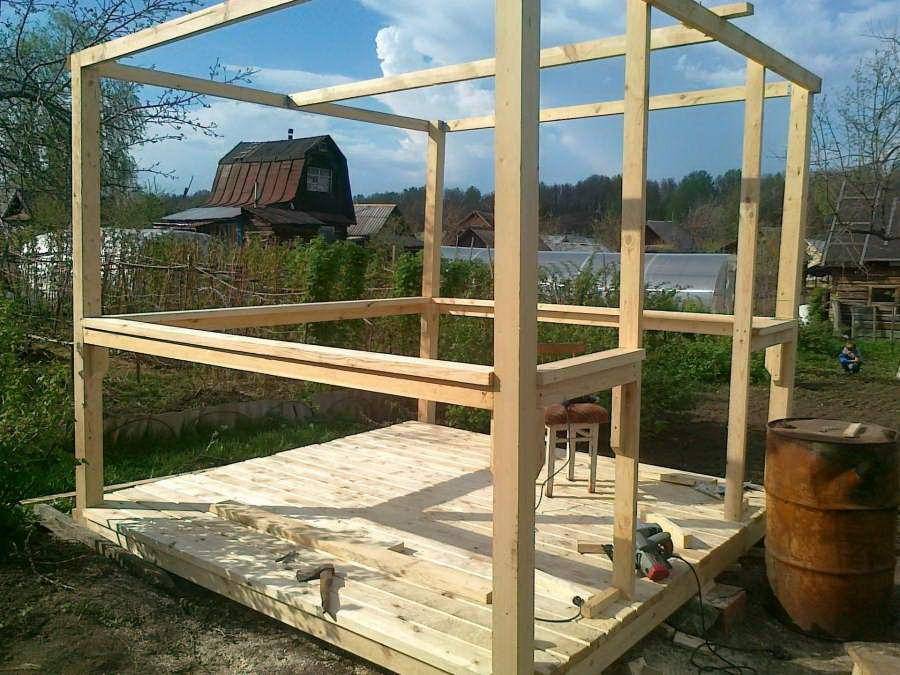

- Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.
- От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
- Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.
К коньку крепятся ДС. Крепёж здесь – гвозди. Заранее нужно сделать запилы так, чтобы продолжением конькового прогона получились ДС
Между основой и стропилами важно образовать подвижный крепёж – ползун.
Установка нарожников. Одной стороной они присоединяются к ДС (виды крепежа – гвозди), второй – к верхней обвязке
Шаг – 60-70 см.
Гидрозащита (плёнка) стелется полосами на стропила, крепится там степлером. Полосы идут внахлёст 10-15 см. Плёнка, идущая вдоль стропил фиксируется рейками контр-обрешётки.
- Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
- Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.
Далее предложен пример грамотно устроенной вальмовой крыши на беседке:
Внешний вид
Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.
Устройство крыши вальмового вида складывается из следующих составляющих:
- Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
- Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
- Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
- Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
- Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
- Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.
- Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
- Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.
Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.
Плюсы конструкции
Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:
- Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
- Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
- Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
- Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
- Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
- Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.
Минусы конструкции
Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:
- Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
- Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
- Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
- Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.
Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса
Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы
Конструкция вальмовой кровли
Конструкция данного вида крыши отличается от других типов кровли наличием четырех скатов, которые имеют наклон со всех сторон строения. В случае строительства вальмовой крыши на месте фронтонов, расположена еще пара скатов. Два из них треугольной формы, а два других представляют — трапеции.
Разнообразие крыш: полувальмовая крыша (ее называют «голландской»). Этот тип кровли напоминает треугольные скаты, которые не полностью доходят до карниза; «датская крыша». Особенность такой крыши заключается в совершенно несложном монтаже, а также в невысоких расходах на кровельные материалы. Последний вариант лучше подойдет для тех, кто хочет по минимуму привлечь наемную силу при постройке дома. Возвести такую крышу самим легче, если вы остановитесь на «датской крыше».
Стропильная система четырехскатной вальмовой крыши
Конструкция состоит из таких элементов: конькового бруса; различных стропил, мауэрлата (брус, который предназначен для привязки всей крыши к стенам здания). Различают виды стропил: центральные или рядовые, диагональные или наклонные
При вычислении стропильной системы необходимо принять во внимание ряд особых моментов: ветровую нагрузку; интенсивность атмосферных осадков; материал, который вы планируете использовать; использование пространства под крышей (может, со временем, захотите создать мансарду). На основании этих характеристик необходимо рассчитать углы наклона и высоту крыши
Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна
Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна.
Вальмовая крыша фото
Если вы еще в стадии раздумий по поводу выбора кровли для своего дома, может быть полезным просмотр фотографий уже выстроенных домов с такими крышами. Эти фотографии с вальмовыми крышами смогут помочь вам разобраться, в чем же отличия и преимущества этих крыш.
Правила и порядок монтажа
Работы производят с мауэрлата, затем выполняется укладка опорного бруса, на который устанавливают стойки для крепления бруса. Проследите, чтобы стойки были закреплены точно вертикально. Обязательно используйте отвес. После этого производите крепеж конькового бруса
При монтаже кровли уделите о внимание точной разметке, без нее нельзя хорошо произвести установку стропил. Для этого используют разметочные рейки (шаблоны)
На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами
Это позволит свести к минимуму неприятные ошибки при строительстве крыши
На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами. Это позволит свести к минимуму неприятные ошибки при строительстве крыши.
Вначале определите две главные точки: одна из них расположена в центре конькового бруса, а другая на средине стены мауэрлата. После нахождения этих точек, производите фиксацию центрального стропила. Затем преступайте к установке других стропил. При помощи шаблона контролируйте их положение.
Следующий этап: монтаж стропил. Закрепите к мауэрлату внизу, а к коньковому прогону вверху. Завершают возведение — установкой угловых стропил.
Кровельный «пирог» крыши
После завершения работ стропильной конструкции приступайте к созданию вальмовой крыши. Создание надежной крыши возможно, если будут соблюдены основные правила «приготовления» «слоеного пирога». Главные элементы кровельного пирога: пароизоляция; теплоизоляция; гидроизоляция, обеспечивает защиту от влаги; контробрешетка; обрешетка — на нее улаживают кровельные изделия.
При выборе кровельного материала нужно учитывать: конфигурацию крыши, уклон, климатическую зону; Для четырехскатных вальмовых крыш используют разнообразные кровельные материалы, которые делят на две группы: листовые и штучные. Листовая группа включает: ондулин, металлочерепицу и оцинкованное железо. Штучная группа: этернитовая плитка, черепица, шифер и другие материалы. Затем выполняют окончательный процесс: монтаж специальных покрытий; в месте выхода трубы выполняется ее обделка; устройство водостока; ограждений на крыше.
Стропильная система четырехскатной крыши
К основным элементам стропильной системы кровли вальмового типа можно отнести:
- мауэрлат/балки перекрытия (опора для стропильных ног);
- коньковый прогон (элемент, который вместе с накосными стропилами определяет конфигурацию крыши);
- рядовые боковые стропила (соединяют конек и несущие стены);
- диагональные (угловые, накосные) стропила (направлены от углов стен к коньку);
- центральное стропило вальма;
- нарожники (укороченные стропильные ноги, соединяющие накосные стропила с мауэрлатом);
- подкосы и стойки (применяются в качестве дополнительных опор);
- ригели (обеспечивают жесткую связь стропильных ног между собой попарно);
- шпренгель (выполняет функцию дополнительной опоры диагонального стропила).
конструкция и устройство вальмовой крыши
При строительстве вальмовой крыши с применением висячих стропил коньковый прогон не устанавливается. Вместо этого монтируются центральные фермы – стропильные ноги, соединенные ригелями для жесткости. Стропильная система в центральной части будущей вальмовой крыши выполняется точно так же, как и при строительстве двухскатной.
Стропильные фермы рекомендуется изготавливать на земле по заранее подготовленному шаблону, чтобы точно соблюсти все размеры. При монтаже ферм необходимо проверять вертикальность каждой конструкции.
После монтажа ряда из ферм в коньковой части получившейся системы (на обоих скатах) монтируются бруски или доски, связывающие фермы между собой. Затем к крайним фермам пристыковываются накосные стропила, опирающиеся на углы здания. На следующем этапе монтируется центральное стропило вальма (на каждом треугольном скате) и нарожники.
Стропильные фермы могут опираться на мауэрлат либо балки перекрытия. При разработке проекта следует учитывать, что во втором случае шаг укладки балок должен соответствовать шагу стропил. Если стропильная система предусматривает монтаж ферм на мауэрлат, то затяжки, расположенные в нижней части ферм, не только обеспечат жесткость конструкции, но и могут служить балками перекрытия.
строительство стропильной системы вальмовой крыши
Нижняя затяжка может применяться, если длина пролета не превышает 6 метров. Если висячие стропила монтируются в пролет от 6 до 7,5 метра, необходимо использование ригелей в верхней части. При длине пролета 7,5 – 9 метров верхнюю часть стропил следует связать с затяжкой с помощью бабки (стойки). Если длина пролета составляет от 9 до 10 метров, предыдущий вид конструкции следует усилить подкосами.
Принципы изготовления и монтажа накосных стропил
Установка диагональных стропил – ключевой этап строительства вальмовой крыши
Важно обеспечить правильную геометрию конструкции, чтобы стропильная система равномерно распределяла эксплуатационные нагрузки кровли
Диагональные стропила длиннее боковых, они опираются на углы коробки здания, а в верхней части соединяются с коньковым элементом крыши. На накосные, в свою очередь, опираются стропильные полуноги (укороченные) – нарожники. К накосным стропилам предъявляются повышенные требования по прочности, так как они несут повышенную нагрузку, выступая в качестве опорных элементов системы.
Суммарная нагрузка на диагональные стропила вдвое больше, чем на обычные стропильные ноги. Нижняя часть накосных стропил упирается в мауэрлат или в уложенную на угол стены балку, либо опирается на них, в зависимости от принципа конструкции – распорной или безраспорной.
план раскладки стропил для четырехскатной крыши
Накосные стропила могут изготавливаться из прочного клееного бруса необходимой длины. Но, чаще всего, применяются сдвоенные доски, срощенные с соблюдением определенных требований.
Сращивание диагональной стропильной ноги позволяет:
- повысить сопротивляемость элемента нагрузкам за счет удвоенного сечения;
- изготовить неразрезную балку необходимой длины;
- унифицировать размеры деталей вальмовой крыши.
срощенные диагональные стропила
Под диагональное стропило устанавливаются одна или две опоры. Доски по длине сращиваются таким образом, чтобы стыки располагались на расстоянии 0,15L от центра опоры. Соответственно, длина досок для изготовления накосных стропилин подбирается в зависимости от длины пролета и количества требуемых опор.
В частности, если для вальмовой крыши требуется диагональное стропило длиной 10 метров, рекомендуется использовать доски длиной 7 и 3 метра, чтобы расположить стойку на расстоянии 1/4 длины пролета от верхнего конца стропилины.
В этом случае конструкция будет способна выдержать расчетные нагрузки – под средней частью стропилины опоры ставить не рекомендуется.
В роли опоры под диагональное стропило выступает подкос или стойка, выполненная из бруса или спаренных досок. Угол установки принципиального значения не имеет, если подкос упирается в прочное железобетонное перекрытие (с укладкой гидроизоляционного слоя). Если стойка упирается в лежень, угол установки обычно составляет 35 – 45° к горизонтальной плоскости.
крепление нарожников к стропилу
Дополнительные опоры устанавливаются по следующему принципу. Длина пролета до 7,5 метров требует использования одного подкоса. Если длина пролета составляет 7,5-9 метров, устанавливается опора в нижней части стропилины, либо монтируется шпренгельная ферма. При увеличении длины пролета устанавливается дополнительная опора.
При недостаточно прочном перекрытии необходимо уложить дополнительную промежуточную балку для упора стоек.
Шпренгель – балка, пересекающая угол, образованный двумя стенами, примыкающими друг к другу. Шпренгельная ферма представляет собой конструкцию, в которой накосные стропилины подпираются опорами, которые лежат на шпренгелях. Вся система при этом усиливается двумя подкосами. Для изготовления шпренгельной фермы используется брус 100×150 мм для балок, 100×100 для стоек и 50×100 для подкосов.
Устройство вальмовой крыши
К устройству крыши готовятся еще на стадии заливки армированного бетонного пояса по периметру здания.
Наличие такого пояса в несколько раз увеличивает несущую способность стен.
Так вот, поверхность такого пояса должна быть идеально ровной, и по все длине должны быть вмоноличены металлические шпильки.
Диаметр шпилек 10 мм.
Длина шпилек такова, чтобы после закрепления мауэрлата, из него выступало 30 мм шпильки.
После того, как затвердел бетон, его поверхность промазывают битумом и укладывают рубероид.
Если этого не сделать, то древесина мауэрлата может очень скоро подвергнуться гниению.
В мауэрлате изготавливают отверстия под шпильки, и закрепляют его на стене.
Затем на мауэрлат укладывают центральную балку параллельно будущему коньку.
Впоследствии на эту балку будут установлены стойки, поддерживающие конек.
Виды и типы конструкций крыш
Для начала разберемся с формами крыш, их устройством и наиболее часто встречающимися конструкциями, чтобы Вам было был более понятен разговор о крыше вальмовой. Собственно Вы и сами с этим быстро разберетесь если взглянете на этот чертеж-схему с обозначениями (можно увеличить).
какие бывают крыши – конструкции, формы и устройство
На фото цифрами:
СХЕМА ДВУСКАТНОЙ КРЫШИ
- Подкосы
- Затяжка
- Наклонная стропильная нога
- Мауэрлат
- Перекрытие верхнего этажа
- Кобылка
СХЕМА ЛОМАНОЙ КРЫШИ
- Стропила верхнего пояса фермы
- Затяжка верхнего пояса
- Стойка
- Балка нижнего пояса
Типы скатных кровель:
а – односкатная; б – двускатная; в – ломаная (мансардная); г – вальмовая; д – многощипцовая
Меряй понизу.
В соответствии с предлагаемой методикой все замеры следует делать по нижнему ребру стропил. Я не буду подробно останавливаться на том, как пришёл к этому выводу. Просто после того как я стал измерять именно так, а не по некой теоретической средней линии, всё встало на свои места. Делая разметку по нижнему ребру стропил, я замеряю именно до той самой точки, от которой и нужно делать рез. Количество рабочих этапов при этом сокращается, а значит, и уменьшается вероятность того, что будут допущены грубые ошибки.
Другое достоинство предлагаемой методики в том, что вам не придётся думать, на сколько следует опускать угловые стропила, поскольку для всей несущей конструкции предполагается использовать пиломатериал одного и того же сечения.
Например, для рассматриваемой в этой статье крыши и угловые (короткие), и промежуточные стропила я вырезал из доски сечением 50×150 мм. Благодаря этому верхние рёбра коротких стропил оказались чуть выше углового стропила, и, как следствие, — между последним и настилом крыши образовался зазор, позволяющий воздуху просачиваться вверх к вентиляционному проёму в коньке крыши.
Расчёты осуществлять несложно, так как расположение каждого стропила можно изобразить с помощью прямоугольных треугольников, а значит, и рассчитать с помощью теоремы Пифагора.
В данной статье вся технология показана на примере небольшой прямоугольной постройки. Поскольку её крыша невелика по своим размерам и весь каркас возводится из пиломатериала сечением 50×150 мм, поправок на более мощные коньковый брус и угловые стропила делать не приходится.
Фото 1.Конструкция вальмовой четырехскатной крыши
- Угловое стропило всегда имеет более пологий уклон, чем промежуточные стропила. Для данной крыши с уклоном 6:12 уклон углового стропила составляет 6:17. Все стропила, смонтированные на данной постройке (включая угловые), вырезаны из досок сечением 50х 150 мм.
- Короткие стропила стыкуются не с коньковым брусом, а с угловым стропилом, и имеют такой же уклон, что и промежуточные стропила.
- Коньковый брус для данной постройки вырезан из того же пиломатериала, что и стропила.
- Центральные промежуточные стропила. На концах конькового бруса стыкуются три промежуточных стропила, которые называют центральными промежуточными стропилами.
- Промежуточные стропила. Эти стропила опираются на верхнюю обвязку и коньковый брус.
Ссылка по теме: Строительство крыши своими руками-из чего и как?
Мерная рейка и таблица коэффициентов.
Первым делом я знакомлюсь с конструкцией и прикидываю, как элементы будут соединены друг с другом. Затем изготавливаю мерную рейку из полоски фанеры шириной 50 мм. Кладу её на верхнюю обвязку торцевой стены и размечаю заложение (горизонтальную проекцию) промежуточного стропила, толщину стены (для подреза опорной части) и свес крыши (рис. 1).
Рисунок. 1. Разметка центральных промежуточных стропил.
На схеме видно, что центральные промежуточные стропила и стены формируют квадраты (закрашены в розовый цвет) в углах постройки.
Угловое же стропило делит каждый квадрат по диагонали, образуя два прямоугольных треугольника.
Также читайте: Каркас своими руками – схемы, фото, чертежи и устройство
Сортировка пиломатериала
Рассортируйте в три штабеля все имеющиеся на стройплощадке доски. Пометьте стрелками горб доски. В первый штабель сложите относительно ровные доски. Они пойдут для устройства каркасов и обрамлений. Во второй штабель сложите умеренно горбатые доски. Эти доски используйте для устройства балок и стропил, работающих под нагрузкой, направленной перпендикулярно их продольной оси. Направляйте горб этих досок навстречу нагрузке (в верх), тогда со временем эти доски выпрямятся и получат меньший прогиб, чем если бы они были изначально ровными. В третий штабель сложите кривые доски. Из них можно сделать связи и распорки, а при поперечной распиловке они сгодятся для изготовления мелких строительных деталей.
