Полезные советы, как натягивать цепь на электропилу
Установка шины на электропилу На одном конце полотна шины имеется прорезь и два отверстия по сторонам от неё. При установке шины прорезью её надевают на специальную шпильку на корпусе электропилы, а одним из отверстий – на штифт механизма натяжения.
Второе отверстие на полотне служит для передачи смазки из маслоканала в паз шины.
Установка цепи Цепь натягивают на ведущую звездочку, расположенную на корпусе пилы, и на звездочку на конце шины. При установке цепи надо учитывать правильное направление её вращения, которое, обычно, указано на самом изделии.
После установки цепи ведущую звездочку пилы закрывают кожухом, прижимную гайку которого при этом закручивают не до упора, чтобы шина не была зажата полностью.
Натяжение цепи Регулирование натяжения цепи на китайских электропилах осуществляется при помощи специального натяжного винта, головка которого имеет шлиц под отвертку. Расположен он с торца корпуса устройства. Для более сильного натяжения цепи его вращают по часовой стрелке.
Натяжной винт вращают до тех пор, пока не исчезнет провисание цепи. После этого её вручную прокручивают на шине по направлению к корпусу электропилы. Это необходимо для того, чтобы «расправить» зубья цепи в пазе шины.
Если цепь после прокручивания ослабла, то её подтягивают снова.После этого шину берут за её свободный конец, поднимают его вверх до упора и в таком её положении снова устраняют провисание цепи.
На последнем этапе полностью закручивают прижимную гайку на кожухе, закрывающем ведущую звездочку пилы. Шину при этом удерживают в «приподнятом» положении.Правильно натянутая цепь должна свободно выниматься руками из пазов шины с двух её сторон примерно на 3-4мм, а при опускании ложиться обратно в пазы.
Проверка натяжения после работы Когда цепь натянута, то окончательно проверить качество её натяжения можно только после небольшого эксплуатационного тестирования. С этой целью ею делают несколько пробных пропилов.
Нередко после пробных пропилов цепь на шине электропилы ослабевает. Такое случается, когда звенья её были загрязнены, а во время эксплуатации эти загрязнения растворила смазка.
Если такое произошло, то цепь необходимо снова подтянуть, предварительно немного ослабив прижимную гайку на кожухе и подняв свободный конец шины вверх. Электропилу, разумеется, перед этим надо отключить от сети.
По окончании регулировки натяжения цепи всегда проверяют, идет ли она в нужном направлении без напряжения, не перетянута ли она. С этой целью её разблокируют, нажав на кнопку пуска, и толкают за зубья вперед отверткой. Если она немного двигается по инерции, то все нормально.
И последнее. Категорически нельзя регулировать натяжение пильной цепи нагретой или несмазанной, иначе существует риск её разрыва при последующей работе.
Полная видеоверсия рекомендаций по натягиванию пильной цепи на бензо- и электропилу.
Как укоротить цепи на бензопилах самостоятельно
Первоначально нужно прибегнуть к удалению заклепки, что позволит разъединить режущее изделие. Для этого существует несколько способов:
Применение наждака, которым выполняется стачивание заклепок
При помощи наждака выполнить данную процедуру можно быстро, но при этом немаловажно контролировать, чтобы не повредить соседние звенья
Болгарка с заточным кругом, при помощи которой также оперативно разъединяются звенья инструмента
Зубило с молотком. Таким способом пользуются в основном в полевых условиях, когда отсутствует возможность воспользоваться электроинструментом
https://youtube.com/watch?v=nEG_SFUFEGM%3F
Как только заклепка будет сточена или выбита, можно разъединять звенья. Делается это при помощи бородка. Он располагается между пластинами, после чего молотком производятся рывковые удары по устройству. Разъединение считается выполненным, когда пластинки выпадут с заклепки. Аналогичным образом осуществляется удаление необходимого количества звеньев, чтобы уменьшить длину цепи.
Как укоротить цепь болгаркой
Процесс заклепывания цепи является самым ответственным, так как от качества данных действий зависит безопасность эксплуатации инструмента. Чтобы соединить соседние звенья, понадобится воспользоваться соединителем. Такие устройства продаются в магазинах специализированной техники
При покупке важно учитывать такие параметры, как тип цепи, ее шаг и профиль
Процесс соединения выглядит так:
- Соединительное звено надевается на соседние элементы цепи
- Располагается на наковальне так, чтобы открытая часть оказалась сверху
- На заклепку надевается верхняя пластинка, и осуществляется легкое подбивание по ней молотком
- После плотного прилегания пластинок, нужно увеличить силу удара молотком для расплющивания заклепки
- Аналогичные действия проводятся и со второй заклепкой
После проведения таковых работ можно надевать цепь на укороченную шину, и проводить дальнейшие работы по распиливанию древесины. Аналогичные действия проводятся в случае, если на инструменте рвется цепь. При этом обязательно отрегулируйте натяжение, и проверьте поступление смазочного масла. После проведения таких работ режущее изделие может прослужить какое-то время, пока не будет приобретено новое изделие. После укорочения цепи рекомендуется проверить глубину паза шины, и при необходимости развернуть ее или заменить в зависимости от состояния.
https://youtube.com/watch?v=18pVtMGPwe8%3F
Как видно, процесс укорочения не представляет ничего сложного. Даже если работы выполняются в лесу, необходимо отнестись к процедуре ответственно, и произвести ее максимально качественно.
Поделиться в соц. сетях:
Можно с уверенностью утверждать, что практически в каждом частном доме есть бензопила, особенно, если вы человек проживает в частном доме или имеет дачу. Как и к любому другому инструменту, относиться к ней нужно бережно. Многие владельцы сталкиваются с типичной проблемой – цепь растягивается из-за продолжительной работы. Причина этому – нагревание металла, после чего он увеличивается в объеме. Узнаем, как укоротить цепь бензопилы своими руками, ведь можно просто ошибиться с ее длиной при покупке. Самое главное – после такой процедуры соединение звеньев цепи останется все таким же прочным.
Особенности заточки пильных цепей
Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

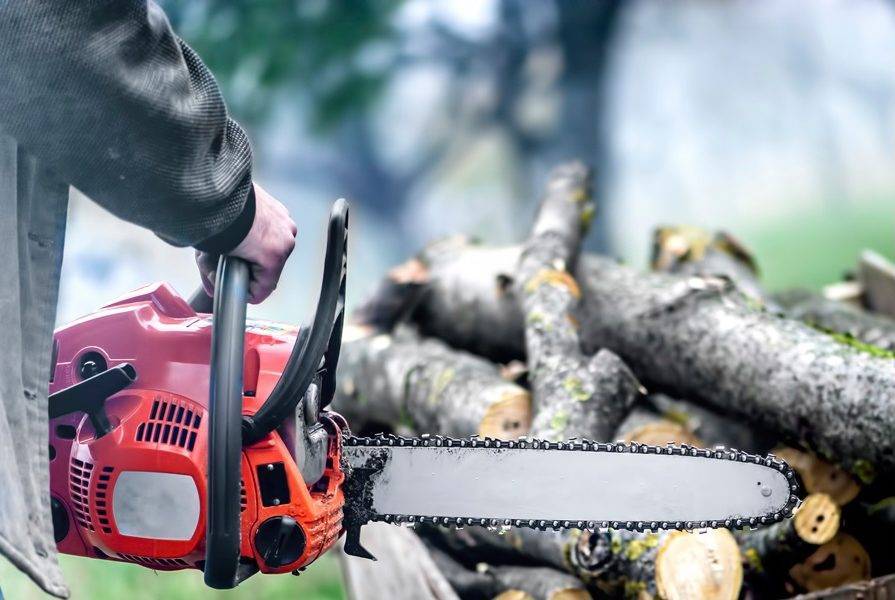

Бензопила ФОТО: spila.ru
Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.
Конфигурация зуба и угол заточки цепи бензопилы
Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.
Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru
Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.
Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.
Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.
В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.
Шаблоны и приспособления для заточки цепи бензопилы
Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.
Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.
Шаблон конфигурации зуба пилыФОТО: proinstrumentinfo.ru
Периодичность заточки цепей бензопилы
Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.
Основные неполадки цепи бензопилы
Пользователи бензопил нередко сталкиваются с проблемой натяжения пильной цепи. Она либо самопроизвольно ослабевает, либо растягивается и слетает. Как правило, данные неприятности вызываются поломками агрегата. Поэтому прежде чем приступить к процедуре натяжки цепных звеньев, следует проверить и устранить возможные причины, которые могут привести к нарушению регулировки.
Причинами того, что цепь на бензопиле растягивается, могут быть большие нагрузки или недостаточное поступление смазки на шину. Из-за этого пила перегревается, металл расширяется, увеличиваются размеры пильного элемента, и он слетает с шины. Поступление масла может нарушиться при поломке насоса, засорении каналов, обрыве масляного шланга.
Если вы поменяли цепь на бензопиле на новую, то будьте готовы к тому, что в период обкатки она будет немного растягиваться. Необходимо лишь вовремя проверять натяжение, чтобы элемент не слетел с шины.
При износе ведомой или ведущей звездочки снижается эффективность сцепления со звеньями цепи, вследствие чего пильный элемент слетает. В таком случае придется открутить привод цепи и поменять звездочку. Также пильное полотно агрегата может слетать по причине его растяжения или деформации шины.
Если на вашей бензопиле ослабевает цепь, то вызывать данную неисправность может вышедший из строя механизм натяжения.
Оригинал или аналог?
Прежде всего, нужно разобраться с, пожалуй, самым сложным аспектом выбора: отдать немалые деньги за цепь от таких именитых брендов, как Stihl, Husqvarna или же Oregon, или сэкономить на расходниках, отдав предпочтение менее раскрученному производителю. Как бы ни хотелось, но однозначный ответ здесь дать не получится – всё зависит от ваших персональных возможностей, целей и задач:
- Фирменные цепи, как правило, отличаются более высоким качеством изготовления и обладают различными ноу-хау, например, особой формой зубьев. На практике это даёт увеличенный рабочий ресурс и возможность более качественно выполнять сложные распилы. Поэтому если вам предстоит значительный объём трудной работы (вязкая либо мокрая древесина, множество сучков и т. д.) либо предстоит делать не элементарные прямые пропилы, то лучше отдать предпочтение фирменной оснастке.
- Аналоговые цепи привлекают, в первую очередь, более доступной ценой, однако надёжность и конструктивная сложность у них, как правило, ниже. Если пилой вы пользуетесь лишь периодически для выполнения небольших объёмов простых работ, например, для опиливания яблонь на загородном участке, то вполне может хватить и гарнитуры от бюджетных брендов.
Таким образом, учитывайте характер, сложность и объём задач, для которых приобретается цепь. В большинстве случаев этого правила вполне достаточно, чтобы сделать рациональный выбор. Разумеется, фирменная продукция предпочтительнее – но решение всегда остаётся за вами.
Как работает система смазки цепи бензопилы?
Система автоматического внесения масла на пильную гарнитуру работает по довольно простому принципу. Смазка цепи бензопилы непрерывно выполняется под воздействием встроенного масляного насоса, скорость работы которого зависит от скорости вращения коленчатого вала двигателя. Как только оператор нажимает на курок газа, повышая, тем самым, обороты ДВС пилы, шестерня, расположенная на главном валу мотора, увеличивает скорость вращения вала насоса.
Для стабильного взаимодействия шестерни и вала штатного насоса в комплектации бензопилы предусмотрена червячная передача. Во время увеличения скорости вращения вала насоса, помпа создает давление, необходимое для перекачивания масла по направлению к шине. Конец масляной магистрали находиться в той части, где расположена продольная штатная проточка. В этом же месте шина соединяется с заводским картером бензиновой пилы. Во время установки шины на используемый в быту садовый инструмент деталь соединяется с масляным каналом, по которому смазка беспрепятственно поступает к пильной гарнитуре.
Особенности конструкции
Режущие звенья цепей, которые относятся к среднему и высокому ценовому сегменту, оснащаются 2 хвостовиками, что, соответственно, сказывается на их стоимости. Более дешевая гарнитура относится к пропускному и полупропускному типу.
В образцах пропускного типа все дополнительные элементы расположены после режущих частей. В пильных цепках, которые относятся к полупропускному типу, соединительные элементы располагаются после 2 пары звеньев.
В стандартных моделях пропускного либо полупропускного типа общее количество пильных звеньев достигает 50,40, а также 37,5%. Благодаря такой упрощенной конструкции, эта гарнитура стоит гораздо дешевле по сравнению с моделями, у которых каждое отдельное звено оснащено парой хвостовиков. Однако, из-за упрощенной конструкции, на дешевых цепях, во время распиловки древесины, увеличивается нагрузка непосредственно на само звено. В результате этого, такую гарнитуру необходимо часто затачивать.
Длина
Данный показатель зависит непосредственно от общего количества звеньев. Большинство отечественных и зарубежных производителей указывают в документах к своей продукции такие параметры, как длина и общее количество звеньев.
Конструкция цепей профессионального класса
Пильная гарнитура, которая относится к профессиональному классу, по конфигурации режущего звена делится на два вида:
- Чизельная.
- Чипперная.
При чизельной конфигурации, звенья в разрезе похожи на цифру 7. Благодаря такой конструкции профиля обеспечивается высокая производительность даже во время проведения сложных работ по распиловке деревьев.
Недостатком чизельных моделей является то, что их сложно затачивать вручную при помощи напильника, ведь даже при незначительном отклонении угла заточки, все преимущества семерочных профилей сводятся к нулю.
В чипперных моделях звено выполнено в форме серпа. Благодаря такой форме существенно увеличивается площадь контакта цепки и древесины, что, в конечном счете, увеличивает дополнительную нагрузку на двигатель. Пилки с чипперными звеньями обладают хорошим уровнем производительности. Они стабильно выполняют свою работу даже при сильном загрязнении поверхности.
Материал, из которого изготавливаются
При изготовлении стандартных пильных цепей применяется качественная и прочная хромоникелевая сталь. Для распиловки мерзлого дерева либо древесины с высокой плотностью рекомендуется приобретать оснастку с твердосплавленным звеном, при изготовлении которой используется победит.
Победит является твердым сплавом, который обладает хорошим запасом прочности. Этот сплав часто используется во время изготовления стеклорезов и токарных инструментов. Победит может наноситься на пильную цепь. Этот сплав припаивается к самим звеньям и играет роль режущей кромки.
Регулировка натяжения цепи на бензопилах разных марок своими руками
Алгоритм настройки натяжения цепи для бензопил разных производителей является практически одинаковым. На некоторых бензопилах процедура несколько отличается, но вначале рассмотрим общий принцип настройки степени натяжения гарнитуры.
- Первоначально необходимо убедиться в том, что инструмент нуждается в настройке степени натяжения. Оттянув гарнитуру от шины в верхней части, необходимо убедиться, что выступ хвостовика не превышает расстояние в 3-6 мм. Не забываем, что измерения и манипуляции по настройке необходимо проводить на остывшем инструменте, и только при положительной температуре окружающей среды.
- Если цепь имеет значительное растяжение, то она не подлежит регулировке. Такую гарнитуру необходимо заменить или провести ремонт путем удаления нескольких звеньев.
- Бензопила располагается на столе или прочих ровных поверхностях. Это необходимо для повышения удобства проведения процедуры. Когда работы выполняются в лесу, то понятно, что брать с собой стол для этого вовсе не обязательно.
- Ослабеваем затяжку двух гаек ключом на «13» крепления шины. Причем это ослабление должно быть незначительным — не более половины оборота.
- Переднюю часть шины необходимо поднять вверх по плоскости, удерживая в таком положении.
- Далее находим регулировочный винт, расположение которого на разных моделях инструментов может отличаться, но находится он преимущественно рядом с местом соединения шины с корпусом бензопилы. Этот винт нужно вращать, чтобы отрегулировать величину натяжения режущей гарнитуры.
- Вращение этого винта осуществляется при помощи отвертки или шестигранного ключа, что также зависит от формы шляпки. Перемещение винта по часовой стрелке способствует увеличению натяжения, а в противоположном направлении осуществляется ослабевание.
- В процессе вращения винта необходимо проверять степень натяжения путем оттягивания цепи от шины в верхней части. Как уже упоминалось выше, значение выхода хвостовика звена должно быть не более 6 мм.
- Проверяется режущая гарнитура также путем ее ручного перемещения по шине. Она должна перемещаться легко и без прикладывания физических усилий. Когда оттягивается цепь, и выступ хвостовика составляет 6 мм, но при этом гарнитура тяжело перемещается вручную, то необходимо еще ослабить ее натяжение.
Как только регулировка степени натяжения режущей гарнитуры бензопилы будет выполнена, необходимо затянуть гайки крепления шины. На этом процедура регулировки завершается, и можно приступать к работе инструментом.
Интересно знать! Регулировку натяжения цепи на бензопилах необходимо осуществлять не только при эксплуатации инструмента, но и при прохождении агрегатом процесса обкатки.
Визуальный пример того, как отрегулировать цепь на бензопилах марки Штиль, показано на видео ниже.
Как правильно одеть цепь на бензопилу?
В большинстве моделей бензопил цепь просто одеть на шину при помощи откручивания головного винта, потом звенья необходимо расположить на ведущей звездочке. До работы следует оглядеть общее состояние всех режущих поверхностей и направляющего паза и установочного колеса. Часто в нем накапливается грязюка и маленькая стружка, которая потом приведет к плановому ремонту, ухудшению скольжения. Пошаговый метод работы:
- Высвободить винты, фиксирующие защитную крышку звездочки, обычно она закручивается при помощи барашковой гайки.
- Повернуть натяжную звездочку на право до упора.
- Наложить звенья на гарнитуру, начиная с верхушки. Допиться, чтоб они попали в надлежащие пазы.
- Закрепить назад крепление цепной звездочки, затянуть гайку. Направляющие должны попасть в особый желоб.
- Отпустить цепной тормоз, оттянуть цепь по косильной лески движения для проверки натяжения. По мере надобности подкрутить рычаг натяжителя. Набросок 4 – Установка цепи на бензопилу
Установочное колесо должно свободно прокручиваться после установки цепи бензопилы. В конце работы непременно смазать все передвигающиеся элементы инструмента, чтоб избежать резвого износа.
Принципиально! Установку гарнитуры следует проводить исключительно в плотных защитных перчатках. Это убережет вас от травм и порезов наточенными краями режущей кромки зубьев.
Установка шины на STIHL и Husqvarna
Модели бензопил от производителя STIHL могу отличаться в процессе сборки. Пошаговое управление:
- Раскрыть барашковую гайку, снять защитную крышку цепной звездочки. Повернуть ее на шине до упора на право.
- Наложить цепь на шину, начиная с верхушки, режущий зуб на верхней стороне должен глядеть четко вперед.
- Приложить собранную шину к бензопиле, конструкцию натянуть на звездочку. Надвинуть направляющую на болт с буртиком. Закрыть крышку, попав штырьками в предусмотренные производителем отверстия.
- Поворачивать барашковую гайку до того времени, пока крышка звездочки не коснется корпуса мотора.
- Повернуть зажимной болт вперед, ведущие звенья должны попасть в пазы шины. Стопроцентно закрутить барашковую гайку.
В конце работы проверить натяжение, если гарнитура плохо двигается, отрегулировать натяжение гайкой. Перед пуском следует включить цепной тормоз.
Метод установки шины с цепью для пил Husqvarna фактически схож. Главное отличие – у большинства моделей натяжение и регулировка расположения гарнитуры к корпусу контролируется не одним, а 2-мя барашковыми гайками. На защитном корпусе наружной звездочки изредка встречается отдельный регулировочный рычаг, потому настройку натяжения следует производить только болтами.
Принципиально! До работы с бензопилой следует пристально изучить управление пользователя. В нем тщательно обрисовывают все этапы опции и сборки инструмента.
Растянулась цепь
Любые многофункциональные конфигурации цепи приводят к понижению продуктивности инструмента, травмам во время работы.
Следует часто смотреть, чтоб не было деформации металла и растяжения более 1 см.
Если такая неувязка все таки появилась, требуется приобрести новейшую цепь либо откорректировать старенькую.
Разъединить звенья цепи на станке либо зафиксировать ее в тисках, сточить ратфилем заклепки и вышибить их при помощи бородка (болгарку использовать не рекомендуется).
Удалить 1-2 звена зависимо от степени растяжки цепи. После чего поставить все элементы на место, воткнуть заклепку и отбить ее молотком, использовать особый заклепочный инструмент. Для надежности рекомендуется использовать сварочный аппарат. В конце работы сточить избытки и заусеницы узким надфилем.
Пошаговый алгоритм установки
Далеко не все современные бензопилы комплектуются установочным колесом, которое заметно упрощает процедуру установки пильного полотна. Системы с установочным колесом среди бытовых бензопил это вообще редкость
Поэтому очень важно знать технологию и последовательность установки цепи на бензопилу
Основные моменты, на которые следует обратить внимание:
- Подготовьте ровную поверхность, на которой вы будете собирать воедино цепь и шину. Это снизит к минимуму шанс повреждения бензопилы или потерю мелких деталей. На подготовленную поверхность выкладывается шина и рядом параллельно цепь.
- Снимите защиту звездочки, на современных бензопилах достаточно выкрутить барашковую гайку, на более старых моделях, возможно, понадобится накидной ключ соответствующего размера.
- У основания направляющей шины натяжную звездочку поверните до конца вправо. Только в таком положении устанавливают цепь.
- Потом цепь последовательно звено за звеном накладывают на фиксирующий паз на направляющей шине. Устанавливайте цепь с верха направляющей, постепенно поворачивайте ее таким образом, чтобы шина всегда была сверху, а цепь снизу, это позволит ей всегда быть в натянутом состоянии и ложиться в направляющий паз без проблем. Когда будете выполнять этот пункт, обязательно наденьте толстые защитные перчатки, ведь ваши пальцы будут касаться режущей кромки. Если посмотреть сверху, то резец всегда расположен вперед к концу направляющей шины.
- И шину и цепь наденьте на ведущую звездочку.
- Закрепите крышку цепной звездочки на своем месте. Проследите, чтобы все монтажные штыри совпали с отверстиями. Неправильная установка с перекосами или не до конца может быть причиной посторонних шумов, дребезжания.
- Проследите, чтобы направляющие «зашли» в специальный монтажный желоб.
- После установки проверьте фиксацию цепи на бензопиле и на шине. Все должно быть надежно закреплено без люфтов.
Важный момент это степень натяжения цепи после ее установки. Настроить правильное натяжение очень просто и займет не более трех минут. Сначала нужно ослабить гайки на защитной крышке. С помощью свободно вращающегося регулировочного винта поймать правильное натяжение, чтобы цепь не оттягивалась от кромки направляющей шины более 3-5 мм.
Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка – провести настройку натяжения еще раз.
Что важно знать: когда цепь находится в работе, из-за сил трения ее металл сильно нагревается и расширяется, а длина при этом увеличивается. Поэтому важно регулярно проверять натяжение и вовремя его корректировать
Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:
