Как правильно натянуть цепь на бензопиле

Как правильно Натянуть Цепь На Бензопиле. Как натянуть цепь на бензопиле

Практически в каждом современном домохозяйстве сегодня есть цепная электро или бензопила. Рано или поздно большинство владельцев пилы задумываются, как правильно ее обслуживать и эксплуатировать, чтобы инструмент был исправен и не потерял производительность работы.

Натяжение цепи

Большинство пользователей проявляет достаточную заботу, по отношению к двигателю, при этом забывая уделить внимание другим важным узлам бензопилы, от исправности которых в большой мере зависит ее производительность и долговечность. Должный уход за всеми узлами бензопилы сэкономит ваши средства и позволит продлить срок службы устройства

Общее устройство бензопилы

Темой нашего сегодняшнего разговора станет пильный аппарат, который состоит из ведущей звездочки, шины и цепи. От исправности этих деталей производительность бензопилы зависит даже больше, чем от характеристик двигателя. Ведь ни для кого не секрет – пилит не мотор, а цепь, надетая на шину и приводимая в движение ведущей звездочкой. Давайте посмотрим, какие сюрпризы могут ожидать после нескольких недель или месяцев эксплуатации, как правильно выбирать и обслуживать узлы нашей цепной бензопилы.

Инструменты, которые понадобятся для натягивания пилы

Прежде всего, необходим элементарный багаж знаний по работе с механизмами. Вообще, все зависит от типа пилы, которой вы пользуетесь. Например, в Штиле натяжение выполняется очень просто. Там есть встроенный натяжитель. Следующий перечень действий поможет сделать все правильно:

1. Снимается крышка звездочки при помощи барашковой гайки;
2. Вращая регулировочное колесо, самостоятельно определяется достаточное натяжение;
3. Крышка закрывается, а цепь закрепляется на шине.

Натяжитель цепи бензопилы Если в бензопиле, такой как Sparky, не предусмотрен натяжной механизм, то надо выполнить следующие действия:

1. Шестигранником выкрутить винты и снять корпус;
2. Открутить винт и достать гайку;
3. Отшлифовать диском ту часть винта, которая прилегает к корпусу пилы;
4. Собрать пилу в обратном порядке;
5. Очистить пилу от опилок.

Негативные последствия неправильной регулировки цепи

Проверка состояния и натяжка цепи входит в обязательный перечень подготовительных работ.

От того, насколько удастся правильно поставить цепь, зависит:

• продолжительность ее последующей эксплуатации;
• безопасность распиловочных работ повышенной сложности;
• ресурс двигателя и бензопилы в целом.

Перетянутая гарнитура резко снижает производительность работы, инициирует избыточные нагрузки на силовой агрегат и трансмиссию. Также имеет место перегрев шины и перерасход топлива.

Прослабленная цепь может слететь с шины или порваться. Образование травмоопасных моментов частично или полностью устраняется системами аварийной остановки и улавливателями, позволяющими с большим или меньшим успехом распутать цепь бензопилы и определить ее пригодность для последующей эксплуатации.

Установка детали с поврежденными или деформированными звеньями может привести к неравномерному износу направляющей проточки шины и другим нежелательным последствиям.

Укорачивание цепи своими руками

Укоротить цепь бензопилы можно и своими руками с помощью простых инструментов. Такой метод менее надежен, но прост в использовании, не требует специальных навыков работы с клепочным оборудованием. Недостаток – нельзя контролировать силу и качество раздавливания заклепок. Это может привести к поломке инструмента при серьезных нагрузках.

Какие инструменты понадобятся для ремонта в домашних условиях?

Провести работу можно с помощью самых доступных инструментов. В зависимости от навыков и умений могут потребоваться:

• тиски;
• болгарка;
• молоток;
• зубило;
• надфиль;
• бородок;
• плоскогубцы или пассажи.

Некоторые мастера применяют и электросварочный аппарат. Его использовать не рекомендуется, так как швы после сварки быстро приходят в негодность под воздействием вибрации при интенсивной работе бензопилы. Такой метод подходит только для редукторных цепей, передающих усилия на ведущую звездочку.

Удаление заклепок

Для разъединения звеньев требуется приложить физическое усилие, так как для изготовления гарнитуры применяют высококачественную сталь. Перед началом работы цепь крепко зафиксировать в тисках, чтобы избежать травм в процессе удаления. Сточить надфилем или напильником выступающую часть. Саму заклепку своими руками можно снять следующими способами:

Продолжать стачивать наждаком до тех пор, пока не проступит перемычка. Приложить бородок, выдолбить металл молотком.
Сточить клепку болгаркой. Недостаток метода – можно повредить саму цепь

Работу нужно проводить осторожно, периодически смачивая область водой.
После зажатия цепи в тисках за направляющие срубить клепки зубилом.

Если необходимо увеличить количество звеньев или снять одно из них, то требуется снять минимум две заклепки (слева и справа). При использовании болгарки металл может нагреваться, поэтому после стачивания нужно дождаться остывания или работать в защитных перчатках.

Соединение звеньев

Приобрести новое звено для любой модели бензопилы можно в любом специализированном магазине, снять ее со старой гарнитуры. Использование донорских запчастей не рекомендуется, так как от этого снижается качество режущего полотна. Технология установки:

• Установить звено с новыми заклепками на цепь. Уложить на наковальню открытой стороной вверх.
• Надеть на клепки верхнюю пластину, несколько раз обстукать молотком для плотного соединения.
• Приложить бородок на заклепку, сделать 1-2 сильных ударов молотком. Добиться выраженного утолщения, расплющивания металла. Повторить операцию с двух сторон звена.

После работы следует проверить, чтобы цепь была подвижной, все ее элементы свободно ходили в разные стороны. Это позволяет избежать заклинивания в процессе пиления.

Как правильно одеть и натянуть цепь?

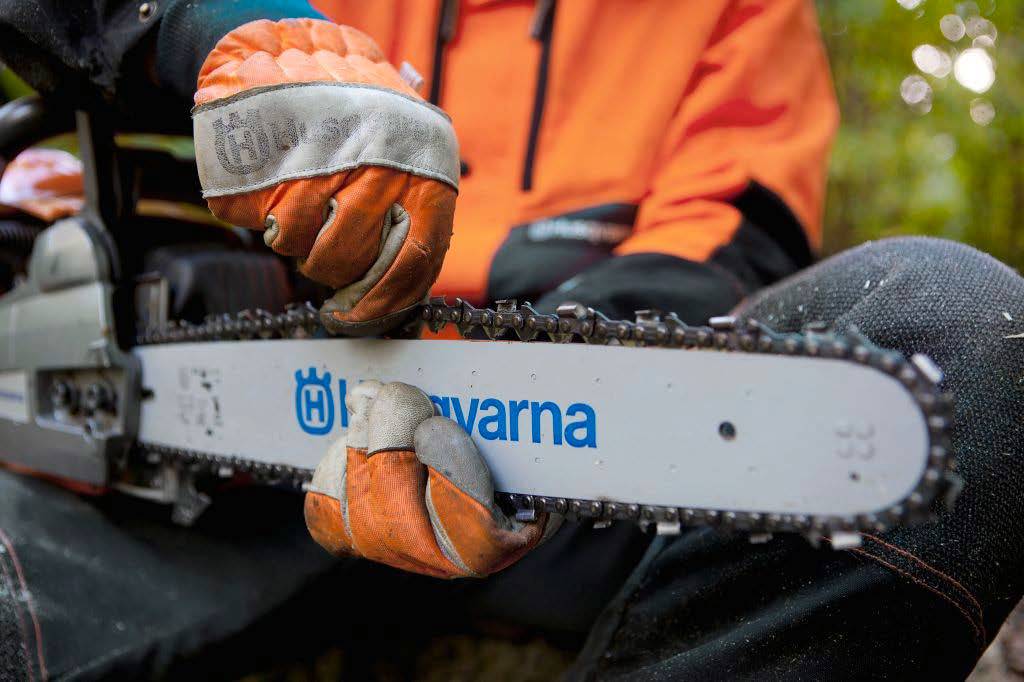

Перед началом работы следует надеть перчатки, чтобы избежать порезов об острые зубья. Натягивать можно только холодную цепь – после остывания она может лопнуть от перенапряжения, повредив механизм

Снять защитный кожух с бензопилы, осторожно надеть ее на шину

В зависимости от комплектации модели инструмента натяжение придают ручным способом или с помощью специального регулятора. В первом случае нужно ослабить болты на шине, после установки цепи придать напряжение с помощью шлицевой отвертки. Если имеется регулировочный болт, то повернуть его до упора, пока не появится достаточное натяжение полотна. После работы проверить отсутствие провисания, обязательно подтянуть после первой эксплуатации.

Алгоритм натяжки цепи на бензопиле

1. Бензопилу размещают в удобном положении на столе или верстаке.
2. Отпускают затяжку шины, но не слишком сильно, чтобы она не болталась. Напротив, при недостаточном отпуске шина остаётся зажатой, а это может привести к срыву регулировочного винта или механизма.
3. Нижний провис цепи хорошо видно. При повороте регулировочного винта (или колеса у бесключевых систем) провис подтягивается.
4. Проверяется сила натяжки. Правильность определяют вручную. Примерно в середине шины пальцами с небольшим усилием оттягивают цепь. Она должна выходить из паза на 3-5 мм. Направляющие сегменты цепи, скользящие внутри паза шины при работе, ни в коем случае не должны выходить до конца. Их нижняя часть должна оставаться в направляющем пазе.
5. Гайка или барашек крепления затягивается.
6. Проверяется легкость хода цепи по пазу. Она должна ходить, как вперед, так и назад. Если с небольшим усилием — это допустимо. В работе натяжка быстро ослабнет.
7. Если цепь не движется от руки, операцию повторяют. Гайку крепления отпускают и натяжку ослабляют.

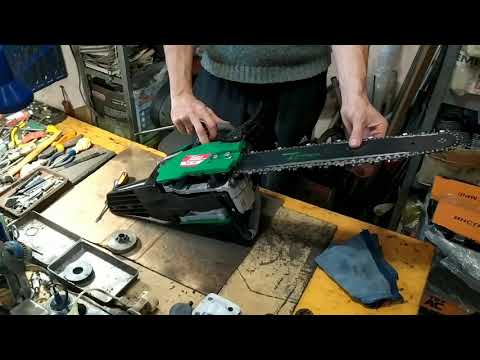

Наглядный пример того, как происходит натяжка цепи на бензопиле, представлен в следующем видео:

Сильный износ пильного полотна

Шина служит намного дольше, чем цепь. Однако это не означает, что эксплуатировать ее можно вечно, и не задумываться о замене. Обычно направляющая меняется после 2-3 изношенных цепей. Перед заменой направляющей бензопилы, нужно оценить ее техническое состояние. Если на бензопиле установлена шина китайского производства, то она может износиться быстрее, чем цепь. Именно поэтому при обнаружении кривого распила древесины бензопилой, необходимо провести диагностику шины.

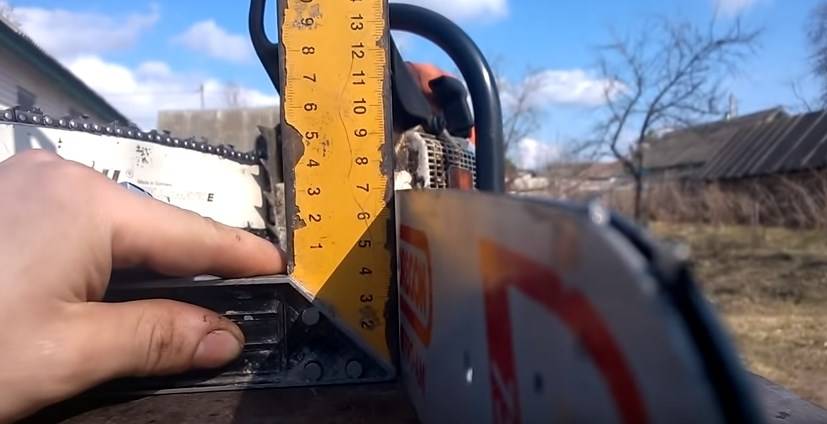

Чтобы убедиться в износе шины, необходимо снять ее и осмотреть. Обычно износ проявляется путем укороченного одного из бортиков. Порой обнаружить это визуально крайне сложно, поэтому необходимо воспользоваться штангенциркулем. Разница в несколько десятых мм говорит о том, что шина нуждается в замене. Еще есть простой способ проверки износа направляющей при помощи угольника. Для этого шина располагается на ровной поверхности, и к ней сбоку нужно приставить угольник. Если сверху и снизу стенки направляющей соприкасаются с угольником, значит деталь исправна.

Это интересно! Увеличить срок службы направляющей бензопилы можно только путем периодического ее переворачивания. Для этого обязательно убедитесь в том, что на инструменте предусмотрена такая возможность, о чем подскажут соответствующие разметки на гарнитуре.

Ускоренный износ шины может возникнуть по причине неправильного функционирования масляного насоса. Если смазка подается с большими перерывами, то соответственно увеличивается трение, а значит и детали изнашиваются быстрее. Если смазочный механизм работает исправно, то это в разы увеличивает срок службы не только гарнитуры, но и всего инструмента.

https://youtube.com/watch?v=k4RbvXpFNK8%3F

Устройство натяжителя и принцип работы

Регулировка натяжения цепи производится простым перемещением шины:

• от ведущей звёздочки (от бензопилы) для усиления натяжки;
• к ведущей звёздочке (к бензопиле) для ослабления натяжки.

Шина перемещается с помощью простейшего шестерёнчатого механизма, который передаёт усилие от регулировочного винта к шине.

На регулировочном валу есть шип, который обязательно должен попасть в отверстие на шине при её установке. Это зацепление и заставляет шину перемещаться при регулировке.

Винт находится под отверстием в крышке, закрывающей звездочку привода, сбоку или спереди, в зависимости от модели бензопилы.

Механизм натяжителя прост, потому достаточно надёжен. Выходит из строя по единственной причине — если зубцы шестерней привода сделаны из мягкого или хрупкого металла. Некоторые недобросовестные производители используют детали, сделанные при помощи порошковой металлургии. Зубцы на таких шестернях быстро «слизываются».

В таких случаях приходится менять узел целиком. Можно натягивать цепь вручную или с помощью тисков. Шина аккуратно, без давления на пазы, фиксируется в тисках, бензопила оттягивается от тисков до достижения нужной натяжки цепи. Это временная мера. Цепь приходится подтягивать часто, а без регулировочного механизма делать это неудобно.

Регулировка проводится при полностью установленной на место шине с цепью, при ослабленной затяжке гаек крепления, которых в зависимости от модели может быть одна или две.

Натяжение цепи

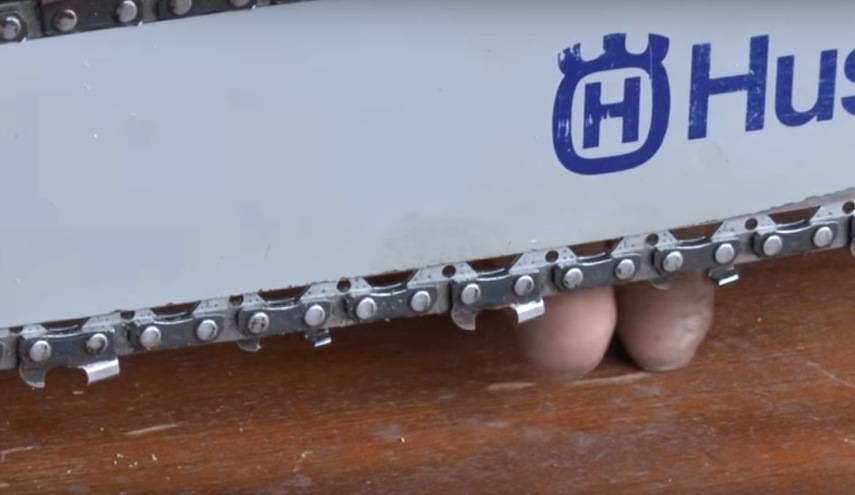

Чтоб проверить натяжку, поначалу необходимо отключить тормоз. Потом оттянуть цепь в средней части гарнитуры, в норме хвостовики не должны выходить более, чем на 2/3 высоты. Рекомендуется прокрутить ее вручную – не допускается заедания и очень резвого скольжения. По мере надобности усилить затяжку гайкой на защитной крышке.

Набросок 5 – Проверка натяжения цепи

Установка и проверка натяжения цепи на шине – принципиальный процесс эксплуатации хоть какой бензопилы. Работу просто выполнить без помощи других. Постоянный уход за инвентарем дает возможность избежать травм и понижения продуктивности даже при работе с плотными породами древесной породы.

Ослабла шина

При понижении натяжения цепи неувязка часто сопровождается ослаблением самой шины. Чтоб проверить ее состояние, необходимо оглядеть место меж верхней пластинкой на кожухе гарнитуры и внутренней поверхности на корпусе. При ослаблении фиксирующих болтов шина начинает двигаться, что можно увидеть по соответствующей вибрации во время пиления. При нередкой эксплуатации рекомендуется часто зажимать болты.

Набросок 1 – Ослабела шина

Если вы без помощи других решили подтянуть шину, то необходимо отыскать и опустить цепной тормоз. Повернуть винт натяжки так, чтоб цепь плотно встала в пазы. После чего оттянуть цепь по ходу движения, если она стоит очень плотно, ослабить винт.

Принципиально! Ослабление шины наблюдается как у проф, так и бытовых моделей бензопил. При насыщенном использовании инструмента инспектировать натяжение перед каждым пуском.

Назначение цепи бензопилы

Основная задача этой детали – распилка древесины, камня и других материалов. Состоит цепка из множества соединённых цепных звеньев, на которых установлены специализированные зубья. Что касается сплава, то для производства всех (в том числе и профессиональных) используют металл со схожими характеристиками, но одна цепочка может сильно отличаться от другой.

Различие же выглядит следующим образом:

1. По длине. Каждая разновидность предназначена для закрепления на определённую шину.
2. По шагу (расстоянию между заклёпками). Увеличение этого показателя положительно сказывается на производительности, но увеличивает воздействие на двигатель.
3. По размеру хвостовика. Он бывает от 1,1 мм до 2 мм.
4. По высоте и форме зубьев (высоко и низкопрофильный). От этого пункта зависит качество распила и классификация работ.

Также чрезмерное натяжение цепи бензопилы сократит срок службы мотора.

Диагностику провести не тяжело. Для этого берётся звено и тянется вверх. Если «хвостики» зубцов выходят на 1/3 или 2/3 от общей длинны, то всё отрегулировано грамотно, и такие степени натяжения цепи считаются допустимыми для применения. Ещё будет не лишним проверить движение цепочки вручную. Вращение должно быть лёгким, без хрустов и заедания. Если мотопила прошла тесты, то можно приступать к её заправке. Обычно для этого используется бензин, смешанный с маслом, а пропорции указаны заводом изготовителем. Также уход подразумевает смазку всех движущих механизмов. В противном случае даже качественная и новая пила может сломаться через 3-5 часов распилки.

Советы эксперта

Новые цепи в первые часы работы растягиваются больше старых. Поэтому натяжку нужно проверять уже через первые 12-20 мин. работы.

Перетяжка чревата лишней нагрузкой на двигатель с потерей мощности и ускоренным износом режущей гарнитуры и деталей бензопилы, в первую очередь звездочки привода и сцепления.

После износа 6-8 цепей и 2 шин нужно оценить состояние ведущей звездочки. На разных моделях они изнашиваются после разных сроков службы. Стёртые зубья звездочки имеют нестандартный размер. Даже если цепь не буксует по ним, срок её службы сокращается.

После каждой корректировки натяжки рекомендуется смазывать ведомую звездочку в конце шины. Для этого около неё есть специальные отверстия. Масло от насоса туда попадает по остаточному принципу, а иногда не попадает совсем. Поэтому вместе с ключом и отверткой для натяжки нужно иметь под рукой масленку. Для смазки достаточно 3-4 капель.

Недостаточная смазка ускоряет износ режущей гарнитуры и растяжку цепи. Плановый расход масла у разных бензопил отличается. У некоторых моделей 1 бачок масла расходуется почти одновременно с 1 бачком бензина. У других 1 бачок масла хватает на 2 заправки бензином. Признак хорошей смазки — масляный блеск цепи и её мягкий ход по пазу.

Почему слетает цепь?

Данные проблемы касаются как бензиновых, так и электропил. Если в процессе работы слетела цепь, то причин, по которым подобное происходит несколько:

• Проблемы с шиной;
• Растяжка цепи;
• Проблемы с ведущей звездочкой.

Рассмотрим их подробнее.

Проблемы с шиной

Если вы выявили, что цепь слетает из-за проблем с шиной, то причину надо искать в месте ее крепления. Паз расположен между пластиной на цепной гарнитуре и другой пластиной на самом корпусе. Крепление с помощью болта называется двигательным узлом. Во всех моделях бензопил место крепления шины спрятано под пластинами. Со временем болты расшатываются и держат уже не так крепко, поэтому увеличивается вибрация шины.

Устройство пильной шины

Если при визуальном осмотре вы определили, что натяжение цепи хорошее, работа пилы тоже не вызывает нареканий, а шина разболталась, то ее следует закрепить и выполнить тестирование.

Растяжка цепи

Со временем становится заметно, что цепь начинает провисать. Как и у каждого инструмента или запчасти, цепь имеет свой срок службы, спустя который надо проводить осмотр и возможно ремонт. Так как именно цепь подвержена наибольшим нагрузкам, то может не только растягиваться, но и затупляться. Выполнять укорачивание пилы нужно в том случае, если вы уже до упора выкрутили регулировочный винт. Обычно убирают не больше 1 или 2 звеньев.

Растяжка происходит по следующим причинам:

1. Возникли неисправности в масляном насосе из-за нарушения подачи масла или полного его отсутствия. При нагревании цепь подвержена растяжению в большей степени.
2. Неблагоприятные условия во время работы. На пильную гарнитуру попадают пыль, грязь и опилки, загрязняя ее и действуя как абразив. Со временем места крепления звеньев протираются и цепь растягивается.
3. Если заливается некачественное масло для смазки цепи или отработка из двигателя машины, то частички, которые присутствуют там, также действуют как абразив.
4. Спустя время цепь растягивается естественным образом.

Пошаговый алгоритм установки

Далеко не все современные бензопилы комплектуются установочным колесом, которое заметно упрощает процедуру установки пильного полотна. Системы с установочным колесом среди бытовых бензопил это вообще редкость

Поэтому очень важно знать технологию и последовательность установки цепи на бензопилу

Основные моменты, на которые следует обратить внимание:

1. Подготовьте ровную поверхность, на которой вы будете собирать воедино цепь и шину. Это снизит к минимуму шанс повреждения бензопилы или потерю мелких деталей. На подготовленную поверхность выкладывается шина и рядом параллельно цепь.
2. Снимите защиту звездочки, на современных бензопилах достаточно выкрутить барашковую гайку, на более старых моделях, возможно, понадобится накидной ключ соответствующего размера.
3. У основания направляющей шины натяжную звездочку поверните до конца вправо. Только в таком положении устанавливают цепь.
4. Потом цепь последовательно звено за звеном накладывают на фиксирующий паз на направляющей шине. Устанавливайте цепь с верха направляющей, постепенно поворачивайте ее таким образом, чтобы шина всегда была сверху, а цепь снизу, это позволит ей всегда быть в натянутом состоянии и ложиться в направляющий паз без проблем. Когда будете выполнять этот пункт, обязательно наденьте толстые защитные перчатки, ведь ваши пальцы будут касаться режущей кромки. Если посмотреть сверху, то резец всегда расположен вперед к концу направляющей шины.
5. И шину и цепь наденьте на ведущую звездочку.
6. Закрепите крышку цепной звездочки на своем месте. Проследите, чтобы все монтажные штыри совпали с отверстиями. Неправильная установка с перекосами или не до конца может быть причиной посторонних шумов, дребезжания.
7. Проследите, чтобы направляющие «зашли» в специальный монтажный желоб.
8. После установки проверьте фиксацию цепи на бензопиле и на шине. Все должно быть надежно закреплено без люфтов.

Важный момент это степень натяжения цепи после ее установки. Настроить правильное натяжение очень просто и займет не более трех минут. Сначала нужно ослабить гайки на защитной крышке. С помощью свободно вращающегося регулировочного винта поймать правильное натяжение, чтобы цепь не оттягивалась от кромки направляющей шины более 3-5 мм.

Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка – провести настройку натяжения еще раз.

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:

Способы проверки степени натяжения

Проверка степени натяжения является важным моментом, так как последствия неправильной регулировки могут стать фатальными для пильщика. Качество регулировки натяжения цепи можно определить по:

1. При перемещении изделия вручную, она не должна заедать или возникать признаки тяжести ее передвижения.
2. Режущий элемент необходимо проверить на слабость затяжки, для чего взяться за звено и попытаться оттянуть его вверх. Нормальное значение натяжения должно соответствовать выходу хвостовиков из шины(в ее середине) не более 2/3.
3. В процессе перемещения устройства не должно возникать скрипов и прочих посторонних шумов.

В завершении следует отметить, что никогда не следует осуществлять регулировку цепи на горячую, так как это обязательно приведет к ряду негативных последствий. В результате таковых действий может потребоваться замена не только шины и цепи, но еще и ведущей звездочки.

Шина или пильная гарнитура.

Шину нужно чистить! В пазе шины скапливаются опилки с маслом. На шине нужно чистить смазочное отверстие! Забилось смазочное отверстие – нет смазки! Всё это приведет к перегреву и износу пильного аппарата.

Чтобы проверить достаточно или смазки или нет, необходимо сделать следующее. Подойти к светлой поверхности, завести пилу, дать полные обороты, «нос» шины поднести к той самой поверхности 2-3 см на поверхности должен остаться масленый след, что будет говорить — смазки достаточно.

Из-за естественного износа шины на ней могут появляться заусенцы.

Нужно убирать заусенцы с шины напильником, если этого не делать шина будет изнашиваться интенсивней.

Для равномерного износа рельс шины ее необходимо переворачивать! Первый день работаем на одной стороне, второй день на другой.

Не нужно газовать подавая то высокие обороты, то низкие, это может привести к поджиганию чашки сцепления ведущей звёздочки и самого сцепления.

Пилить нужно на стабильных максимальных оборотах!

Последовательность замены и регулировки пильной цепи

Самостоятельно поменять цепь бензопилы бытового и профессионального уровня технически несложно. Залогом успешного выполнения регулировочных работ станет точное соблюдение рекомендаций прилагаемой инструкции.

Из-за теплового расширения металла, установка цепи на бензопилу и последующая регулировка производится только на холодной шине.

• В классическом решении технология предусматривает включение блокировки от случайного запуска двигателя, отворачивание резьбового крепежа, демонтаж шины и очистку направляющего паза от опилок.
• Далее следует убедиться в соответствии размеров хвостовиков ширине паза, определить, какой стороной ставить цепь на бензопилу, закрепить шину и отрегулировать цепь в указанной инструкцией последовательности.
• Перед тем как одеть цепь на бензопилу, следует удостовериться в том, что направление цепи на бензопиле соответствует заявленным требованиям, а механизм натяжения цепи имеет достаточный запас свободного хода.

После регулировки новой цепи рекомендуется на протяжении 2-3 минут выполнить прогонку пилы на средних оборотах, после чего еще раз проверить натяжение цепи. Этот момент можно совместить с визуальным контролем работы системы смазки.
