Как поменять масляный насос на бензопиле echo

Основные поломки масляного насоса

Масляный насос состоит из нескольких частей, соединенных в единое целое, а именно: корпуса, резервуара с масляной смазкой, шланга и прокладки между двумя частями устройства. Наиболее уязвимым местом является прокладка, которая с течением времени или при неправильной эксплуатации бензопилы деформируется и начинает пропускать смазку.

Из-за прохудившейся прокладки часть масла вытекает через зазор, в связи с чем на цепь поступает гораздо меньше смазки. Это увеличивает износ цепи и направляющей шины, что в дальнейшем может привести к выходу их из строя.

Также в зоне риска находятся шланги и патрубки масляного насоса, которые при длительном использовании пилы могут засоряться, в связи с чем давление масла уменьшается. Этой напасти подвержены и отверстия, через которые масло попадает в направляющую шину.

Виды поломок

Чаще всего поломка бензопилы случается из-за износа движущихся узлов или же по причинам, с которыми приходится разбираться на месте

Перед тем как приступить к ремонту, важно правильно диагностировать причины возникших неисправностей, которые могут быть разбиты на следующие группы:

• выход из строя самого слабого звена конструкции (это может быть двигатель или сцепление бензопилы);
• повреждение ряда вспомогательных узлов (тормоза или системы смазки цепи);
• случайная поломка или деформация отдельных частей конструкции бензопилы (ручки держателя, шины или звёздочки).

В зависимости от того, к какой группе будет отнесена выявленная поломка, выбирается соответствующий подход к ремонту повреждённого механизма.

Неисправность двигателя может быть связана с несколькими причинами, среди которых выход из строя элементов схемы электронного зажигания бензопилы и неисправности в узлах системы снабжения горючим. Ремонт может потребоваться и при нарушениях в работе поршневой группы бензопилы.

Лучшая бензопила для дачника — Partner 350

Бензопила Partner

350 является «родственницей» знаменитого бренда Husqvarna, так как Partner — дочерняя компания Husqvarna. Легкая и удобная, надежная и простая, Partner 350 нашла широкое применение на дачах и в частном хозяйстве. Обрезка сучьев, веток, валка деревьев – далеко не полный перечень работ, которые выполняются пилой легко и непринужденно. Краткий обзор поможет познакомиться с этим более подробно.

Внешний вид бензопилы Partner

350

• Технические характеристики
• Устройство
• Подготовка пилы к эксплуатации
• Плюсы и минусы бензопилы Partner 350
• Основные неисправности и их устранение
• Не запускается двигатель
• Двигатель не развивает мощности (глохнет под нагрузкой)
• Обрыв шнура стартера
• Обрыв цепи
• Инструкция по эксплуатации
• Отзывы

Нагар на контактах

Если в зазоре свечных контактов скопился черный нагар, можно сделать вывод о неисправности в топливной подаче, а именно – о нарушении пропорции между компонентами смеси или плохом масле. Для устранения причин образования нагара в первом случае следует тщательно отрегулировать карбюратор, а во втором – заменить масло более пригодным.

После этого нужно удалить наслоения нагара с контактов посредством шила или любого другого острого инструмента, а затем зачистить их мелкой шкуркой (лучше – «нулёвкой»).

В том случае, если бензопила всё равно не заводится, следует убедиться в наличии искры между её контактами.

Устройство масляного насоса

Узел масляного насоса бензопил в большинстве своем имеет одинаковую конструкцию – в корпусе установлен плунжер с регулировочным болтом. Для фирменных бензопил мировых производителей такой техники насосы имеют отдельный корпус и являются отдельной деталью, а вот для фирм-однодневок масляный насос является частью корпуса пилы и в случае поломки ремонту не подлежит.

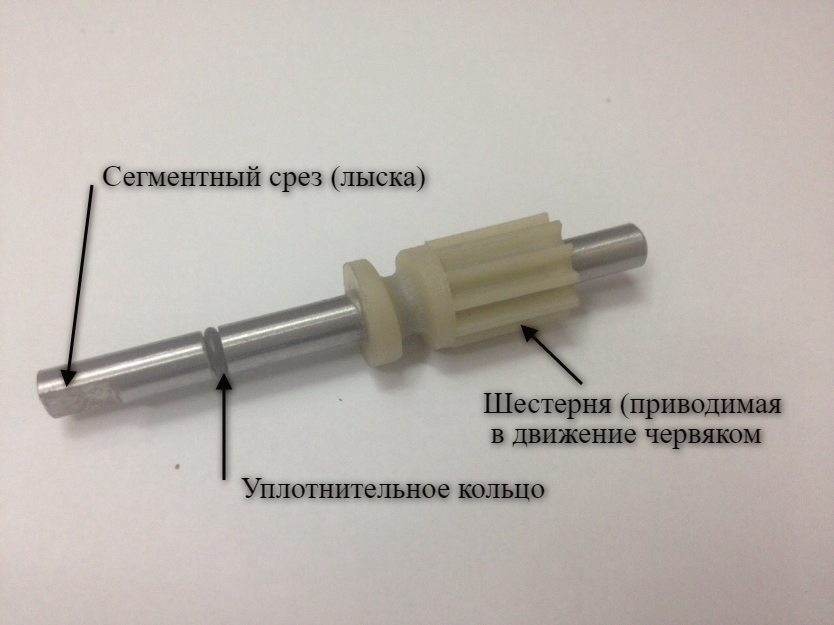

Плунжер насоса имеет вид стержня на одном конце, которого имеется шестерня, а на другом вал имеет проточки и отверстия. Шестерня выступает приводным узлом насоса, она входит в зацепление с шестернею сцепления бензопилы и при начале вращения сцепления происходит вращение и плунжера.

Принцип работы маслоподающего насоса

Перед тем, как снять насос бензопилы, важно понять, по какому принципу он функционирует. Сила, сформированная на приводе, через передачу червячного типа переходит на плунжер (сила передает движение вращательного типа). Последний начинает крутиться, повторяя движение возвратно-поступательного типа

Последний начинает крутиться, повторяя движение возвратно-поступательного типа.

Данный тип движения гарантирован из-за специфической формы плунжера, регулировочного винта, его пружины упорного вида и эксцентрика. Когда плунжер начинает движение назад, масло поступает в резервуар через небольшое отверстие (этот принцип мы видим и в обычном шприце).

Движение вперед заставляет масло через то же отверстие выталкиваться наружу. Несложно догадаться, что по такому принципу узел работает только за счет герметичности, которую создает резиновая манжетка. На рабочей схеме может не указываться.

Кроме того, по такому принципу насос работает только в том случае, если два отверстия не открыты в один и тот же момент. Для того чтобы это не произошло, разработчики пили предусмотрены сегментный вырез на кончике одного плунжера. Во время движения назад, он поворачивается в сторону входного отверстия. Это отверстие закрывается, когда происходит движение вперед. Одновременно вместе с этим открыто выходное отверстие, ведь вырез повернут к последнему отверстию. Один поворот плунжера происходит с одним движением возвратно-поступательного типа.

При этом производители пильных основных узлов могут менять ход плунжера, для чего нужен эксцентрик и регулировочный винт. Первый – это визуально просто цилиндр, интегрированный в корпус винта регулировки. Главная ось этой детали с осью винта регулировки совпадать не будет даже тогда, когда винт вращается.

Цилиндр будет приближаться и отдаляться по отношению к ребрам плунжера. Это необходимо знать для того, чтобы понять суть работы и функции эксцентрика. Данный тип смещения этой детали причина, почему ее стали называть «кулачок».

Если плунжер приблизится к кулачку максимально, то масло перекачиваться не сможет. В обратном случае, плунжер пустит ход масла на максимум (будет качать на полную мощность).

Как двигается плунжер?

Движение его возможно за счет специальной обработки торца, который упирается выступом по центру в эксцентрик. Краюшек этого торца поход на обычное кольцо, окруженное выступом, расположенным в центре. Это кольцо расположено под углом, а не перпендикулярно по отношению к оси плунжера. Сформировав скос, эта деталь позволяет плунжеру слегка выпирать.

При этом край плунжера и винт регулировки соединены специфически. Это дает возможность торцу во время движения касаться винта разными частями, выпирающими и не выпирающими. Когда торец касается винта выпирающей частью, плунжер вращается вперед. А, когда торец касается винта регулировки не выпирающей частью, происходит движение назад. Движение назад возможно благодаря упорной пружине.

Идентификация проблемы работы масляного насоса

Если оператор знает, как устроена подкачивающая помпа, он сможет разобраться с тем, как снять насос бензопилы. Достаточно минимума слесарных навыков и минимум инструментов для того, чтобы сделать это, а затем провести ремонт узла.

Учтите, что идентификация проблемы маслоподающего насоса позволит вам понять, какой демонтаж комплектующего нужно провести, полный или частичный. Если с полным демонтажем вы боитесь не справиться, обратитесь в сервисную мастерскую, где для этого специалисты используют технический потенциал. Конечно, многие детали, которые вы можете повредить при демонтаже комплектующего можно заменить, но замена эта влетит вам в копеечку.

Учтите, что, когда масляный резервуар заполнен, но масло на пильную гарнитуру не поступает, причина этого сбоя не всегда может касаться масляной помпы. Иногда в процессе разбора пилы вы сможете обнаружить неисправность других элементов, не связанных с данным узлом. Чаще всего их замена решает главную проблему.

Кроме того, прежде чем винить во всех бедах масляную помпу, проверьте масляный фильтр, который при сильно загрязнении не просто ухудшает работу масляного насоса, но и может полностью вывести его из строя. Для того чтобы проверить масляный фильтр, над ним достаточно подержать бумагу, на которой останется масляная полоса. Плотность последней позволит вам оценить состояние фильтра и разработать план дальнейших действий.

Неисправности насоса и системы в целом

Как известно, в этом мире нет ничего вечного и со временем все приходится ремонтировать. Вот и масляная система Штиль мс 180 не исключение, и имеет свои специфические неисправности. Рассмотрим их подробнее.

Признаки неисправности системы смазки, следующие:

• цепь бензопилы абсолютно сухая и не блестит;
• масло из масляного бака не уходит;
• цепь быстро растягивается и это происходит постоянно;
• шину пилы уводит при пилении, в сторону;
• шина греется и в районе ведущей звездочки, наблюдается оплавление краски.

Все эти признаки, прямо или косвенно указывают на проблемы в системе смазки цепи бензопилы.

Первое, что необходимо сделать после того как возникли подозрения на то, что масло для смазки цепи не поступает, это проверить его подачу. Сделать это можно двумя способами. Первый подробно описан в инструкции к инструменту и заключается в том, что нужно завести бензопилу, максимально прибавить газ и направить в сторону какого-либо препятствия.

При исправной системе смазки, масло будет слетать с кончика шины и на поверхности, в сторону которой направлена шина, будет появляться полоска из масленых капель. Если нарушения в системе все же имеются, поверхность останется чистой.

Второй способ, это снять с бензопилы шину и запустить его. При увеличении числа оборотов двигателя, в месте установки хвостовика шины, из масляного канала будет поступать масло, если этого не происходит, необходимо искать причину неисправности.

Диагностика

Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Как правило, если фильтр сильно загрязнен, подача масла может прекратиться.

Далее, необходимо снять барабан звездочку, и проверить состояние ведущей шестерни. Резьба на ней должна быть четко выраженной, не зализанной и не иметь каких-либо других дефектов, также при снятой шестерне, необходимо проверить проволочный рычаг. Он должен плотно обжимать шестеренку и не проворачиваться, в противном случае, шестерня стоит на месте и не передает усилие на насос, в результате чего подача масла прекращается.

Если все вышеперечисленные способы обнаружить и устранить неисправности не дали результатов, необходимо применять крайние меры, т. е. демонтировать насос.

Как снять насос

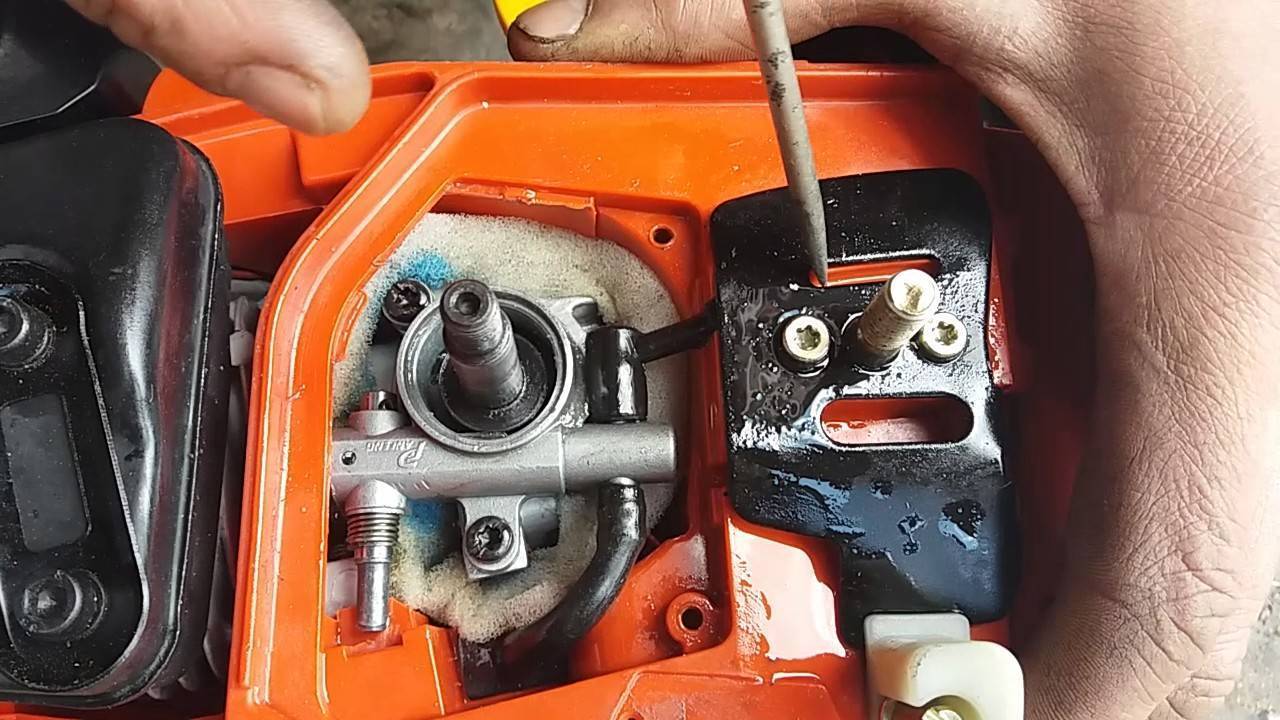

Масляный насос установлен с правой стороны днища корпуса, в том же месте к нему подходит маслопровод, идущий из бака бензопилы. Для снятия насоса, потребуется сначала освободить пилу от рукоятки, для этого раскручивается задняя ручка агрегата и отсоединяется тяга управления дроссельной заслонкой. На следующем этапе, нужно вынуть заглушки амортизаторов рукоятки и при помощи мощной шлицевой отвертки, выдавить их из своих посадочных мест на рукоятке.

Читать также Как кормить лошадей морковкой

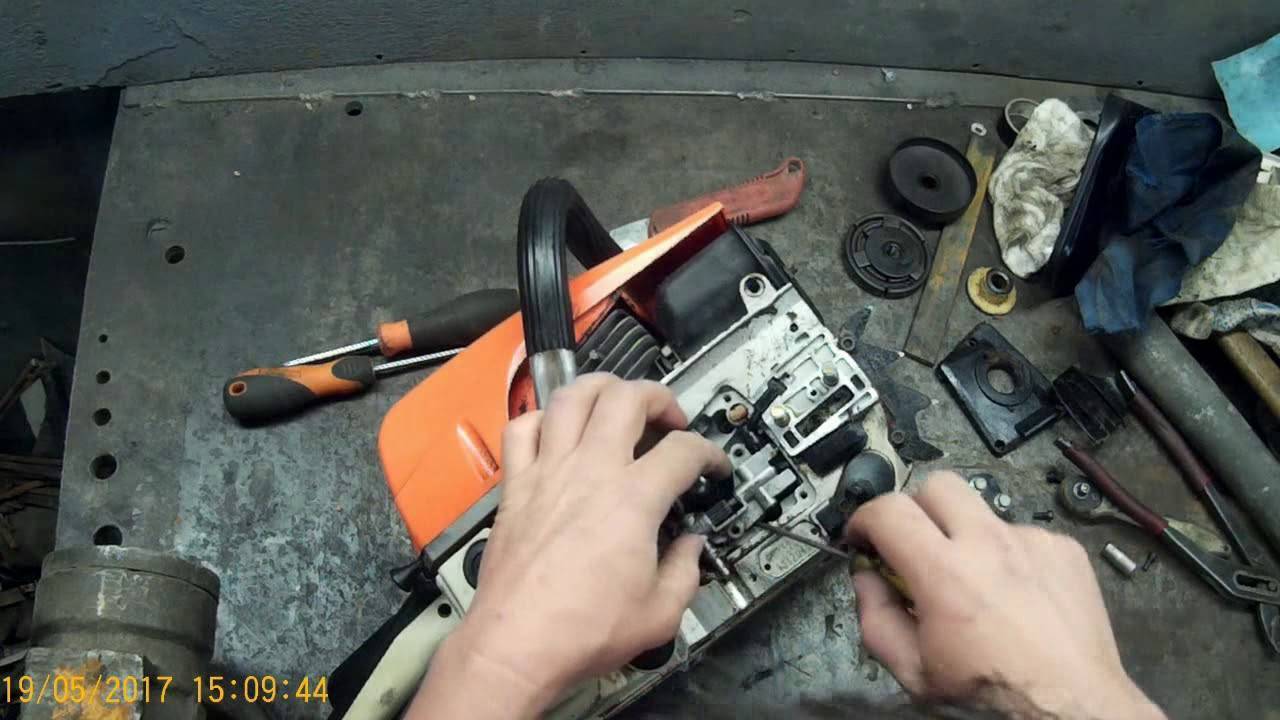

После того как рукоятка снята, корпус бензопилы переворачивается кверху дном. Шланг идущий из масляного бака к насосу будет видно сразу. Его необходимо вынуть из посадочного места.

Для лучшего понимания процесса снятия насоса, можно посмотреть видео ниже. В видео мастер СЦ подробно показывает, как снять масляный насос с бензопилы, а также описывает основные неисправности системы подачи.

После того как насос снят, его необходимо очистить и продуть. Как правило, основная поломка маслонасоса, это его засор. Устранив его, можно устанавливать насос на место.

Замена насоса требуется только в том случае, когда устранить его засорение не представляется возможным.

Причина появления подтеков масла на днище бензопилы

У бензопилы Штиль 180, имеется характерная неисправность, которая заключается в недостаточной герметизации места установки масляного шланга в корпус бензопилы и появления в этом месте течи. Для её устранения, достаточно снять ручку пилы Stihl MS 180, отсоединить сам шланг, промыть и обезжирить посадочное место в корпусе и хвостовик шланга, после чего нанести герметик, и установить шланг на место. Такая нехитрая операция надежно устранит неисправность и масло перестанет подтекать.

Неисправности и ремонт

Распространенные причины, по которым не работает масляный насос:

• разрушение шестерни привода;
• течь смазки из магистралей;
• низкое давление из-за износа плунжерной пары;
• вытекание смазки из-под защитной крышки.

Ремонт масляного насоса бензопилы своими руками можно выполнить при наличии базовых слесарных навыков и инструмента, состоящего из набора отверток и гаечных ключей или торцевых головок. Для замены элементов и диагностики необходимо снять узел с двигателя.

В процессе обслуживания проверятся целостность магистралей и уплотнительных прокладок. Ремонт маслонасоса бензопилы заключается в замене изношенных элементов. Поскольку в продажу поступают не все части помпы, то узел часто меняется целиком. Некоторые владельцы ремонтируют насос путем установки самодельных элементов, подбирая детали от другой техники.

Как отрегулировать

Изменение параметров работы насоса производится регулировкой хода плунжера. Для этого используется специальный винт, который проворачивает эксцентрик, ограничивающий подвижность стержня. На корпусе пилы нанесены стрелки и надписи Min и Max, поясняющие принцип работы элемента.

Как поменять

Для замены насоса требуется снять внешние пластиковые элементы, которые фиксируются винтами. На некоторых моделях пил необходимо демонтировать демпфирующие элементы и рукоятки. Затем снимается шланг подачи масла из бачка, откручиваются крепления насоса к корпусу двигателя. Встречаются конструкции, в которых помпа снимается при помощи винта, вкручиваемого в специальное отверстие. После установки нового узла сборка производится в обратной последовательности.

Устранение неполадок, связанных с работой цепи

В процесс эксплуатации бензопилы необходимо постоянно следит за смазкой цепи. Ведь именно эта часть работает в самых тяжелых условиях. Цепь подвергается постоянному перегреву, в нее забивается пыль и абразивные частицы. Все это отрицательно влияет на ее срок эксплуатации. Исправить ситуацию позволит специальная смазка. Подается на цепь она из бачка, обеспечивая тем самым беспрепятственную работу.

Если во время эксплуатации не происходит смазывания, сохраняется высокая вероятность перегрева. Когда масло не поступает, цепь начинает вытягиваться. При этом сохраняется вероятность ее заклинивания или самопроизвольного соскакивания, в результате чего человек может получить серьезную травму.

Каналы, по которым осуществляется подача горючего, могут забиваться мелкими частичками, поэтому целесообразно их периодически очищать

Важно следить и за уровнем масла в бачке. Мусор в канале становится частой причиной несрабатывания тормоза цепи

Это может негативно сказаться на работе.

Но что делать в том случае, если все рекомендации соблюдаются, а масло все равно течет. Необходимо убедиться в правильной работе бензопилы. Вполне вероятно, что ее некорректно собрали. Если поломка не была выявлена, рекомендуется отнести ее в мастерскую. В некоторых случаях необходимо заменить насос, но делать это нужно в том случае, если пила новая. Старые инструменты подтекают из-за изношенности бачка.

Текущее состояние бензопилы может оценить только специалист. При отсутствии знаний или неуверенности в собственных силах ремонт инструмента желательно доверить профессионалу.

Каждая бензопила, независимо от ее модели, марки, а также класса имеет примерно одинаковое строение. Она состоит из нескольких важных узлов, среди которых и смазочная система. Без последней работа силового агрегата невозможна. За счет функционирования системы принудительной смазки, цепи инструмента снижается риск сильного износа, который гарантирован в условиях постоянного трения резного элемента о направляющую шины, неизбежного нагрева. При смазке цепного механизма смягчается трение, у оператора бензопилы потребность проводить ремонт этого элемента или его полную замену возникает гораздо реже.

Неисправности и методы их устранения

Проблемы с масляным насосом можно разделить условно на две категории. Первая – полное отсутствие подачи масла, второе – протекание. В зависимости от типа проблемы и главного «симптома» действовать нужно по-разному.

Нет подачи масла

Если масло на пильную гарнитуру не подается, но протечек вы не замечаете, можно предположить, что плунжер остается неподвижным. Почему плунжер стоит на месте? Он может износиться или же винт, с которым он связан, установлен неправильно. Последний может стоять в неестественном для себя положении, что часто случается из-за неправильной сборки этого узла.

Нужно ориентироваться на +/-, специальные отметки. Такие отметки, конечно, могут быть выстроены в правильном положении, но винт будет стоять не так, как надо (противоположно). Как исправить такую проблему? Просто разобрать помпу и поставить винт, как полагается. Иногда его достаточно провернуть к метке «-«. Винт сам по себе встать на место не может, поэтому он и блокирует движение плунжера.

Меры профилактики

С целью предупреждения возникновения утечек смазочной жидкости необходимо периодически производить техническое обслуживание масляного насоса бензопилы. Во время работы и по завершению необходимо наблюдать за подтеками масла и при их обнаружении незамедлительно выполнять перетяжку элементов соединения.

Компрессор для прочистки каналов

Перед началом работ необходимо проверять уровень смазочной жидкости в бачке. Лучше всего для цепи использовать рекомендованное производителем масло. Ни в коем случае нельзя заливать отработку ввиду ее неоднородности структуры и наличию металлических включений.

Для предотвращения образования вакуумных заторов в системе смазки периодически необходимо продувать сжатым воздухом каналы маслонасоса. По завершении распиловочных работ нужно производить очистку агрегата от остатков опилок и грязи. В начале сезона с целью равномерного растекания смазочной жидкости по каналам бензопилы ее необходимо подвесить в вертикальное положение в рабочем состоянии на несколько минут.

Продолжительность и порядок ремонта бензопил и электропил Partner

В большинстве случаев устранение любой выявленной неполадки оборудования и бензопил и электропил Partner занимает 5 рабочих дней* при наличии необходимых запчастей. В противных ситуациях мы вынуждены заказывать их поставку у непосредственных изготовителей. В результате сроки ремонта становятся более длительным. Безусловно, мы всегда сообщаем нашим клиентам такие подробности!

Постоянное желание совершенствовать качество предоставления услуг и работу с клиентами позволило нам разработать наиболее оптимальную схему сотрудничества! Условно Ваше обращение в наш сервисцентр можно разделить на 5 основных стадий:

1. Предоставление бензопилы или электропилы Partner на диагностику.
2. Выполнение диагностики за 1 рабочий день.
3. Информирование о результатах диагностики, ориентировочных сроках и ценах ремонта.
4. Непосредственно ремонт.
5. Выдача готовой и полностью исправной техники Партнер!

Почему не работает бензопила: возможные причины неисправностей и способы их устранения, фото и

Бензопила – достойная подмена ручным пилам и топорам. Сейчас этот инструмент имеется практически в каждом домашнем хозяйстве — он незаменим при обустройстве приусадебного участка, строительстве и ремонтных работах.

Насыщенная эксплуатация и неверный уход за инвентарем могут привести к досрочному выходу его из строя.

Но обладателю бензопилы совсем необязательно сходу обращаться в мастерскую – многие из дефектов, которые могут случиться с ней в процессе использования, полностью реально убрать без помощи других.

Главным условием для удачного ремонта является верная диагностика. Потому чтоб найти, почему бензопила вышла из строя и, главное, как вынудить ее опять работать, сначала следует знать особенности ее конструкции.

Необходимо подчеркнуть, особенной сложностью она не отличается, потому что включает:

• движок (двухтактный бензиновый);
• многофункциональную часть (пильную шину и цепь);
• системы, которые обеспечивают совместную работу этих 2-ух узлов (зажигание, фильтрация, смазка и т.д.), другими словами инструмента в целом.

С целью упрощения диагностики дефектов их принято различать на две главные категории:

• неисправности мотора;
• неисправности других узлов бензопилы.

Более нередко сбои появляются в системах мотора, но и другие части инструмента вследствие насыщенной эксплуатации либо неверного ухода могут в хоть какой момент выйти из строя. Как найти, где конкретно случилась поломка? В этом нам поможет обычная логика.

Если неувязка в движке, он будет:

• не заводиться;
• глохнуть;
• нестабильно работать;
• перенагреваться;
• дымить;
• развивать недостаточную мощность.

Меры профилактики

С целью предупреждения появления утечек смазочной воды нужно временами создавать техническое сервис масляного насоса бензопилы

. Во время работы и по окончанию нужно следить за подтеками масла и при их обнаружении немедленно делать перетяжку частей соединения.

Компрессор для прочистки каналов

До работ нужно инспектировать уровень смазочной воды в бачке. Идеальнее всего для цепи использовать рекомендованное производителем масло. Ни при каких обстоятельствах нельзя заливать отработку ввиду ее неоднородности структуры и наличию железных включений.

Для предотвращения образования вакуумных заторов в системе смазки временами нужно продувать сжатым воздухом каналы маслонасоса.

Сначала сезона с целью равномерного растекания смазочной воды по каналам бензопилы ее нужно подвесить в вертикальное положение в рабочем состоянии на пару минут.
