Как снять диск с циркулярной пилы?
Чтобы правильно снять полотно, требуется придерживаться следующей последовательности:
- Для собственной безопасности нужно обязательно отсоединить электрический шнур от сети или снять аккумулятор
- Для более удобной замены требуется установить инструмент на ровную жесткую поверхность
- Чтобы начать откручивать болт, необходимо нажать на фиксирующий шпиндель, блокирующий вращение диска при откручивании
- Открутить болт с помощью специального ключа, который входит в комплект
- Вытащить болт и снять прижимную шайбу, удерживающую пилящее полотно
- Переместить нижний направляющий рычаг, чтобы поднять защиту
- Снять пилящий круг
Как снять диск с циркулярной пилы?
Чтобы правильно снять полотно, требуется придерживаться следующей последовательности:
- Для собственной безопасности нужно обязательно отсоединить электрический шнур от сети или снять аккумулятор
- Для более удобной замены требуется установить инструмент на ровную жесткую поверхность
- Чтобы начать откручивать болт, необходимо нажать на фиксирующий шпиндель, блокирующий вращение диска при откручивании
- Открутить болт с помощью специального ключа, который входит в комплект
- Вытащить болт и снять прижимную шайбу, удерживающую пилящее полотно
- Переместить нижний направляющий рычаг, чтобы поднять защиту
- Снять пилящий круг
Это важно: необходимо опустить шпиндель, блокирующий вращение круга, и держать его в этом положении на протяжении всего времени откручивания
Торцовочные пилы Metabo
Мощность 1350 Вт Число оборотов 5000 об/мин Пропил при 90° 120/65 мм Пропил при 45° 80/45 мм Вес 9,4 кг
Ремонт торцовочной пилы Metabo «KGS 216 M»
Мощность 1500 Вт Число оборотов 5000 об/мин Пропил при 90° 305/65 мм Пропил при 45° 205/36 мм Вес 13,5 кг
Мощность 1500 Вт Число оборотов 5000 об/мин Пропил при 90° 305/65 мм Пропил при 45° 205/36 мм Вес 13,5 кг
АКБ Li-Power 18 В Число оборотов 5000 об/мин Пропил при 90° 120/65 мм Пропил при 45° 80/45 мм Вес 9,6 кг
Торцовочная пила Metabo KS 216 M LASERCUT
Мощность 1700Вт Число оборотов 3800-5500 об/мин Пропил при 90° 305/65 мм Пропил при 45° 205/36 мм Вес 13,5 кг
Мощность 1800 Вт Число оборотов 4500 об/мин Пропил при 90° 305/92 мм Пропил при 45° 205/47 мм Вес 16,3 кг
АКБ 18 В Li-Power Число оборотов 4200 об/мин Пропил при 90° 305/65 мм Пропил при 45° 205/36 мм Вес 13,8 кг
Мощность 2000 Вт Число оборотов 3700 об/мин Пропил при 0° 150/102. 200/80 мм Пропил при 45° 130/45 мм Вес 17 кг
Мощность 2000 Вт Число оборотов 3700 об/мин Пропил при 0° 305/105 мм Пропил при 45° 205/67 мм Вес 19,6 кг
АКБ Li-Power 18 В Число оборотов 5000 об/мин Пропил при 90° 120/65 мм Пропил при 45° 80/45 мм Вес 9,6 кг
Комплект инструментов: Торцовочная пила Metabo KGS 216 M Стол Metabo KSU 251
Комплект инструментов: Торцовочная пила Metabo KGS 254 M Стол Metabo KSU 251
Мощность 2000 Вт Число оборотов 3700 об/мин Пропил при 0° 150/102 мм Пропил при 45° 115/45 мм Вес 22 кг
АКБ 18 В Li-Power Число оборотов 4200 об/мин Пропил при 90° 305/65 мм Пропил при 45° 205/36 мм Вес 13,8 кг
Мощность 1800Вт Число оборотов 2200-6300 об/мин Пропил при 90° 305/72 мм Пропил при 45° 215/42 мм Вес 16,1 кг
Комплект инструментов: Торцовочная пила Metabo KGS 305 M Стол Metabo KSU 251
Мощность 1800Вт Число оборотов 2200-6300 об/мин Пропил при 90° 305/72 мм Пропил при 45° 215/42 мм Вес 18,3 кг
Комплект инструментов: Торцовочная пила Metabo KGSV 72 Xact Стол Metabo KSU 251
Комплект инструментов: Торцовочная пила Metabo KGS 305 M Стол Metabo KSU 401
АКБ 18 В LiHDr Число оборотов 4200 об/мин Пропил при 90° 305/65 мм Пропил при 45° 205/36 мм Вес 13,8 кг
Торцовочные пилы Metabo это высококачественный инструмент профессионального класса предназначенный для проведения распилочных работ во время ремонта, строительства или внутренней отделки помещений, а также способен эффективно работать в столярной мастерской либо мебельном цеху.
В зависимости от модели торцовочная пила Metabo может быть оборудована такими функциями как протяжка, фиксация глубины среза, лазерный индикатор косильной лески распила, наклон головки пилы в одну либо две стороны, расширители стола и д.р. Благодаря отличной функциональности и высокой надежности торцовочные пилы Metabo высоко ценятся профессионалами.
Sources:
https://domzastroika.ru/instrumenty/tortsovochnaya-pila-svoimi-rukami.html https://Metabo-shop.com.ua/product_info.php/info/p1943_Metabo-KGS-216-M.html https://Metabo-shop.com.ua/product_info.php/info/p4959_Metabo-KGSV-72-Xact-Sym.html https://regionvtormet.ru/svarka/tortsovochnaya-pila-s-protyazhkoj-ee-naznachenie-konstruktsiya-i-kriterii-vybora.html https://Metabo-shop.com.ua/index.php/cat/103
Как заменить диск?
При ремонте, как правило, используют несколько видов материалов, которые требуют не только резки, но и фрезеровки. И для разных изделий нужны различные насадки.
Данный момент приводит к необходимости замены круга на фрезу.
- Для того чтобы проделать данную операцию, необходимо вначале убедиться, что прибор отключен от сети. Данный пункт является критически важным, так как помогает избежать получения серьезной травмы. При замене круга даже опытный мастер может нечаянно нажать на пусковую кнопку, и последствия для здоровья при этом будут плачевными. Поэтому при работе с режущими электрическими агрегатами необходимо строго соблюдать все правила безопасной работы.
- Далее следует подготовить шестигранник. Им откручиваются практически все болты на циркулярных пилах как зарубежного, так и отечественного производства. С помощью данного ключа необходимо открутить крепежный болт защитного пластикового кожуха, повернуть защиту наверх и закрутить снова, но можно не затягивать туго.
- Далее нужно вставить шестигранник в крепежный болт вала с одной стороны, а с другой – нажать кнопку замка того же вала. Затем болт нужно открутить, снять шайбу-стопор и за ним диск. Его необходимо поменять на фрезу и проделать все действия снова, только в обратном порядке. Сначала на насадку ставят шайбу, затем вручную накручивают болт в центре и зажимают конструкцию шестигранником при нажатом замке вала.
Таким образом, выбирая насадку для циркулярной пилы, необходимо отталкиваться от качества и свойств материала для резки, а также технических характеристик пилы и самого пильного диска. Для маломощных, в основном ручных вариантов циркулярных пил не стоит выбирать диски со слишком большим числом зубцов. Это может привести к перегреву двигателя и дорогостоящему ремонту.
Подробнее смотрите в следующем видео.
Как резать доску/вагонку поперек дисковой пилой
Сначала на доске отмечают линию распила. Если высокая точность ни к чему, отмечать можно карандашом, а резать прямо по линии. Если же необходимо совпадение до миллиметра, то черту проводят лезвием ножа, а резак пускают вдоль этой линии.
Затем доска закрепляется на козлах, прижимается коленом. Дисковая пила подводится к месту распила, расстояние до нее не менее 10 мм. Пилу продвигают к начерченной линии. Совместив зубцы чертой, включают электропилу и подводят ее к краю, плавно ведя вдоль. Ближе к концу распила, чуть замедлите продвижение, затем одним плавным рывком допилите оставшееся расстояние. Так можно избежать скола, который иногда возникает при поперечном распиле.
Как резать доску дисковой пилой поперек
Чтобы линия реза была идеально ровной можно использовать направляющие. Для этого подойдет большой угольник. Длинной стороной его упирают в край доски, к короткой стороне, ниже края, прижимают платформу пилы. Всю эту конструкцию двигают вдоль до тех пор, пока линия диска не совпадет с намеченной линией. Затем включается инструмент и начинается разрез. При таком способе легче контролировать направление: нужно только прижимать край платформы к угольнику.
Используем при нарезке досок направляющую — металлический угольник
Хорошая пила
. Легкая, тихая, надежная, вибраций нет. С ее помощью построил и отделал дом.
Для досок не толще 50 мм подходит идеально. Работает уже 2 года. Все отлично, только забивается отверстие для отвода опилок.
Хороший инструмент, легкий, работать можно одной рукой, сборка хорошая, диск
в комплекте идет отличный, тонкий. Но у меня сгорела после года легкой эксплуатации, то есть это не для профессионального использования.
Настройка циркулярного станка для точной работы
Понятно, что не в каждой домашней мастерской есть микрометры и часовые индикаторы. Научимся обходиться без высокоточных измерительных приборов.
Проверка ремня и шкивов
Сначала проверьте, расположены ли шкивы ременной передачи на одной линии, приложив к ним линейку. Если это сделать невозможно в силу конструкции привода, закройте один глаз и оцените точность выравнивания визуально. Для устранения неисправности ослабьте стопорный болт и сдвиньте шкив.
Проверьте натяжение ремня, надавив пальцем на середину. Допустимый прогиб при среднем усилии – не более 6 мм. Для натяжения ремня ослабьте болты подвески.
Подверните регулировочный винт на нужное количество оборотов и зафиксируйте крепеж электродвигателя.
Настройка наклона диска

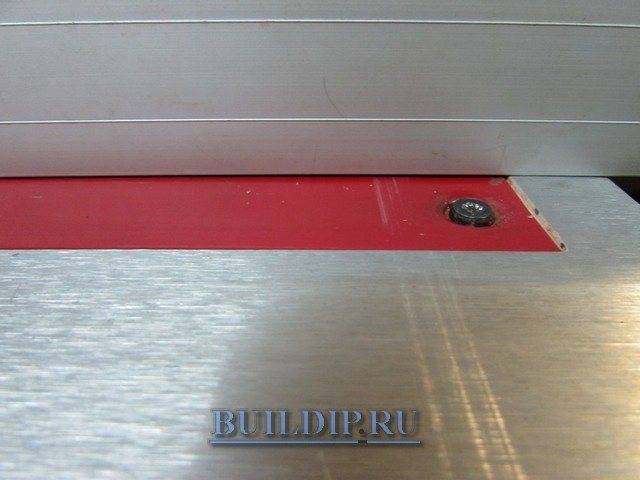

Для начала следует убедиться, что пильный вкладыш находится заподлицо с поверхностью стола, положив поверх него правило или чертежный угольник.
Скорректируйте положение вставки регулировочными винтами, при их отсутствии подложите шайбы или тонкие пластины. Опустить вкладыш можно подточив с нижней стороны часть материала.
Выполнив настройки, проверьте плоскость угольником в нескольких местах.
Поднимите полностью пильный диск, вращением рукоятки наклона до упора выставьте угол в 90° и проверьте его угольником.
Настройте шестигранником через отверстие в столе точное перпендикулярное положение.
Вращайте маховик в противоположную сторону до крайней позиции и убедитесь в точности настройки упора в 45°. Отрегулируйте положение пильного диска при необходимости.
Отрегулировав поворотные упоры, проверьте шкалу наклона и поправьте указатель, ослабив винт.
Проверка упоров пильного стола
Распилы на циркулярном станке будут безупречными когда пильный диск параллелен пазу поперечного упора и продольному упору. В противном случае неизбежны прижоги, не прямоугольность и грубые края заготовок.
Проверьте параллельность паза и диска простым приспособлением, состоящим из закрепленного на упоре ровного обрезка с ввернутым шурупом. Установите импровизированный щуп до касания зуба полотна и зафиксируйте струбциной. Затем продвиньте приспособление по пазу к дальнему краю диска – сохранение плотности касания шурупа говорит о строгой параллельности частей станка.
Для изменения положения стола в циркулярных станках плотницкого типа предназначены четыре винта по углам корпуса. В бытовых моделях параллельность обычно регулируется сдвигом мотора, для чего нужно открутить гайки снизу станка.
Совет. Излишне свободное перемещение углового упора по пазу можно попробовать исправить, сделав кернером лунки на боковых гранях. Не помогает – придется приобрести новый или изготовить самодельный хотя бы для точно распила под прямым углом.
Закончив со столом, проверьте продольный упор плотно входящим в паз бруском, вставляя его с обоих сторон.
Выполните необходимые для настройки упора действия согласно инструкции к пильному станку и отрегулируйте его шкалу.
