Как пользоваться заточкой для цепей бензопил

Дополнительные рекомендации

В первую очередь вы должны помнить, так это то, что перед тем как производить непосредственную заточку, необходимо выполнить определение ее уровня, отталкиваясь от наиболее, скажем так «тупого» резца, так как он является своеобразным ориентиром в данном процессе.

Схема смазки цепи

Также немаловажно помнить о том, что не нужно слишком увлекаться манипуляцией и глубоко производить стачивание вашей цепи. Так как таким образом вы попросту нарушите ее прямую функциональность, и снизится непосредственная ее прочность и крепость звена в том числе

Немаловажным также является то, что большинство специалистов рекомендуют после непосредственной заточки производить продувание самой цепи посредством использования воздуха сжатого. А после такого процесса на несколько часов поместить ее в масло, но оно должно быть чистым.

Профессиональная заточка цепи на ручном станке: пошаговая инструкция

Если вы основательно решили подойти к натачиванию режущей оснастки своего инструмента, и приобрести специальный ручной станок, фото которого представлено ниже, тогда вам понадобится помощь в том, как им правильно пользоваться.

Такие станки отличаются возможностью выполнения максимально-точной и качественной заточки. Особенно это актуально для новичков. Как наточить цепь бензопилы на ручном станке, рассмотрим с пошаговым описанием:

Для начала станок крепится к краю стола. Как вы понимаете, такой метод также не подходит для использования в полевых условиях.
После сборки станка, необходимо зафиксировать оснастку в специальной канавке тисков, и зафиксировать ее зажимом в виде рычага.
Теперь подбираем соответствующего диаметра напильник, и устанавливаем его в специальный зажим подвижной части станка.
Винтом (показан на фото ниже) выбирается горизонтальный угол заточки.
Выставляется вертикальный угол заточки, который регулируется соответствующим винтом на станке.
Еще одним винтом выставляется высота расположения напильника. Не забываем, что напильник должен возвышаться над верхней кромкой резца на 1/5.
Теперь можно осуществлять процесс заточки. Для этого находим зуб, который станет самым коротким после заточки (на него будут равняться остальные). Ведь увеличить его относительно других невозможно, а сделать другие зубья такими, как этот, вполне под силу, и особенно, при использовании такого оборудования.
Совершаем заточку, двигая напильником вперед с одновременным снятием стружки. В обратном направлении напильник перемещается на холостом ходу, то есть, без нажима.
После того, как первый зуб будет заточен до идеального состояния, мы будем считать его эталонным, и по нему будут затачиваться остальные звенья

Важно отметить, что при дальнейшей заточке нельзя изменять настройки станка.
При помощи указанного ниже на фото стопора с его регулировочным винтом осуществляется настройка величины упора в зуб, который подлежит заточке.
На фото ниже показан ролик с упирающейся в него поперечиной. Это индикатор, благодаря которому происходит приведение размеров всех зубьев к значениям первого эталонного звена.
Аналогичным образом осуществляется заточка всех звеньев с другой части, только для этого необходимо переместить напильник на противоположную сторону.
После окончания процедуры, понадобится отрегулировать глубину пропила

Для начала ее необходимо измерить, воспользовавшись щупами. Ее значение должно быть относительно верхней части режущего зуба в пределах 0,5-0,7 мм или среднее значение 0,65 мм. Если значение меньше указанной нормы, тогда приступаем к стачиванию зуба, отвечающего за глубину реза.
В конструкции станка предусмотрена возможность закрепления треугольного или плоского напильника, с помощью которого и снимается верхний слой металла со звена, отвечающего за глубину реза.
Ниже на фото показан винт, которым выставляется значение глубины пропила, которое необходимо в итоге достичь.

На этом процесс заточки режущей оснастки инструмента на специальном ручном станке завершен. На основании представленной инструкции можно сделать соответствующий вывод. При использовании такого оснащения, можно добиться максимальной точности не только заточки, но и получения зубьев одинакового размера, что положительно влияет на весь процесс пиления бензопилой. Добиться таких результатов невозможно ни при использовании электрических станков, ни при применении метода ручной заточки без дополнительных приспособлений.

Как часто надо затачивать цепь на бензопиле?

На данный момент «ТМК Инструмент» — один из крупнейших поставщиков инструментов и оборудования в России.

Бензопила – один из самых травмоопасных садовых инструментов. Причина множества бед – нежелание владельцев изучить инструкцию и излишняя самоуверенность.

Перед началом работы проверьте устройство на готовность. Для начала оценивают степень натяжение цепи устройства – необходимо потянуть цепь за верхние звенья усилием примерно 2-3кг (нужно, что бы хвостовик цепи при этом не вытягивался из паза шины целиком, а выходил лишь на несколько мм).

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4.8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5.2, 5.5 мм.

Практики предлагают оригинальный способ повышения прочности и износостойкости бюджетных устройств, известный под названием стабилизации внутренней структуры металла.

Применение бензопил позволяет проводить изменение размеров и формы древесины и других материалов. Режущим элементом бензопилы является цепь, которая движется с большой скоростью во время работы. На цепи расположены лезвия, геометрия которых обуславливает быстрое резание.

Дисциплины, в которых соревнуются лесорубы, базируются на операциях, выполняемых любым вальщиком каждый день, поэтому соревнований типа «метание пилы на дальность» вы здесь не увидите. Все связано с реальными технологиями заготовки леса.

Со временем цепь затупляется, и нужно заточить зубья. Заточка цепи – процедура, которую можно выполнить самому, так как она не сложнее, чем заточка иного режущего инструмента. Единственным условиям проведения заточки можно назвать использование специальной конструкции.

С применением такой цепи производительность значительно увеличивается, но и с тем увеличивается и вибрация. Такие цепи применяются для работ на промышленных лесоповалах.

Существует много рассказов о кладах, которые были спрятаны во время войны. И подобная история произошла с чехом по имени Руди Шлаттнер, который вернулся спустя годы в свой родной дом, чтобы найти семейные сокровища, спрятанные его отцом перед эвакуацией.

Чем меньший шаг у пильной цепи, тем у нее меньшая вибрация, но с этим уменьшается и производительность — это необходимо учитывать при покупке в магазине.

Чукотская свадьба издревле проходила в несколько этапов или обрядов. В первую очередь ритуал проходил в яранге жениха. Женщину и мужчину обмазывали кровью жертвенного оленя, выводя знаки, которые символизировали охрану семьи. После брачующиеся приносили жертвоприношения огню, закату и рассвету, а также \»кормили\» домашних охранителей.

Запуск производить на расстоянии не менее 3 метров от места заправки топливом, а также не в закрытых помещениях.

Заточка с системой PowerSharp

Данная система включает в свой комплект специальные цепь и шину, а также приспособление с точильным камнем внутри. То есть какую-либо другую цепь здесь заточить не получится, так как на цепях PowerSharp заточка зуба производится не с внутренней стороны, как у обычных цепей, а с наружной. Такие цепи не предназначены для профессионального использования, поэтому применяются только в быту. А для обычного любителя такая система будет просто спасением, так как не надо осваивать заточку другими приспособлениями, а достаточно произвести лишь простейшую процедуру. Она представляет из себя следующие действия:

Крепление приспособления PowerSharp на шину с цепью без съема их с бензопилы
Запуск бензопилы
Упирание приспособления для заточки специальной кнопкой в какой-либо предмет с легким надавливанием. Этой кнопкой к цепи подводится точильный камень.

После этих действий цепь затачивается за несколько секунд. Точить ею можно до тех пор, пока не износится точильный камень. Хватает его надолго, поскольку, как уже говорилось, одна заточка длится всего несколько секунд. Ну а после износа нужно будет просто купить новый точильный камень.

Заточка напильником

Для работы понадобятся два напильника: круглый и прямой. Первый выбирают по овалу в корпусе звена. Диаметров больше 6 мм на цепях бытовых бензопилах не бывает. Обычно этот размер не превышает 5,5 мм. Использовать более габаритный напильник нельзя. Он изменит геометрию резца.

Есть две основные технологии ручной заточки. Самый простой метод, когда напильник контролируется визуально. Мастер максимально возможно соблюдает углы заводской обработки и аккуратно под полным зрительным контролем обрабатывает вертикальную грань.

Инструмент частично задевает горизонтальную кромку. Затем плоским напильником ее доводят до нужного состояния и слегка проходят по ограничителю.

Второй способ более точный и производительный, заточка цепей для бензопил своими руками напильником делается с помощью специальной державки для круглого изделия. С таким устройством заточка цепи для бензопилы своими руками делается проще.

Оно настроено так, за один проход можно обрабатывать обе грани. По вертикальной напильник движется поперек, а по горизонтальной вдоль режущей кромки. Приспособление существенно сокращает время заточки, делает ее более качественной. Ограничитель глубины убирается прямым напильником. Несмотря на технологическую разницу для обеих способов общие правила:

цепь обязательно фиксируется в тисках;

соблюдается угол напильника относительно шины (около 30°)

делается по 2-3 движения от себя с одинаковым усилием.

Сделать можно приспособление для заточки цепей бензопил своими руками максимум в течении часа. На фото изображение заводского устройства. Сделать такое же дома не представляет сложностей для обычного домашнего мастера.

Видео: Заточка круглым напильником

https://youtube.com/watch?v=qdfDaHVFSiw

Заточка цепи болгаркой

Если у вас есть болгарка, тогда заточить цепь бензопилы можно гораздо быстрее. Лучше всего воспользоваться небольшой болгаркой со 125-м кругом. Заточка производится на низких оборотах. Есть два способа заточки УШМ.

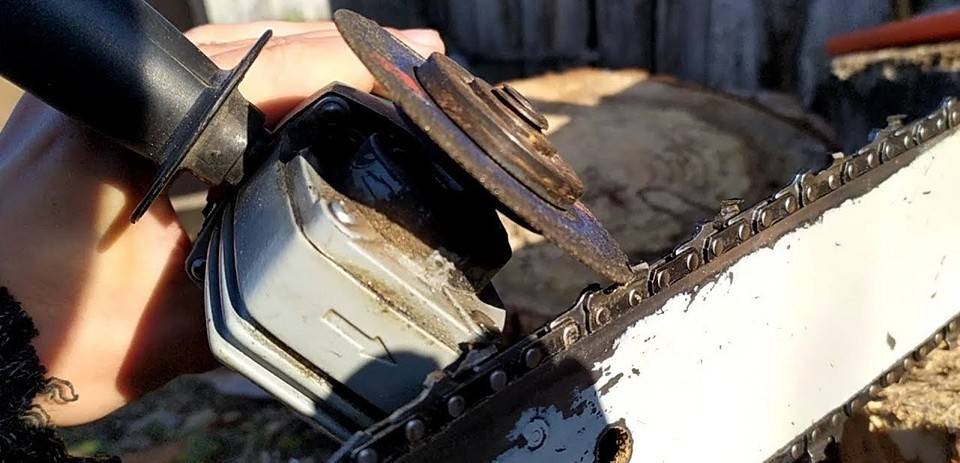

Способ 1-й

Устанавливаем бензопилу на стол, а шину зажимаем тисками, чтобы в процессе работы она не двигалась. Выставляем на УШМ низкие обороты (если есть только плавная регулировка, тогда несильно жмем на кнопку запуска). Диск направляем под углом 30° относительно плоскости зуба и немного наклоняем (как показано на фото). Легкими мягкими движениями надавливаем на зуб.

При таком способе главное не перегреть зуб и не сточить слишком много металла. Угробить зубья, затачивая таким образом, гораздо проще, чем ручным напильником, но зато скорость заточки в разы увеличивается.

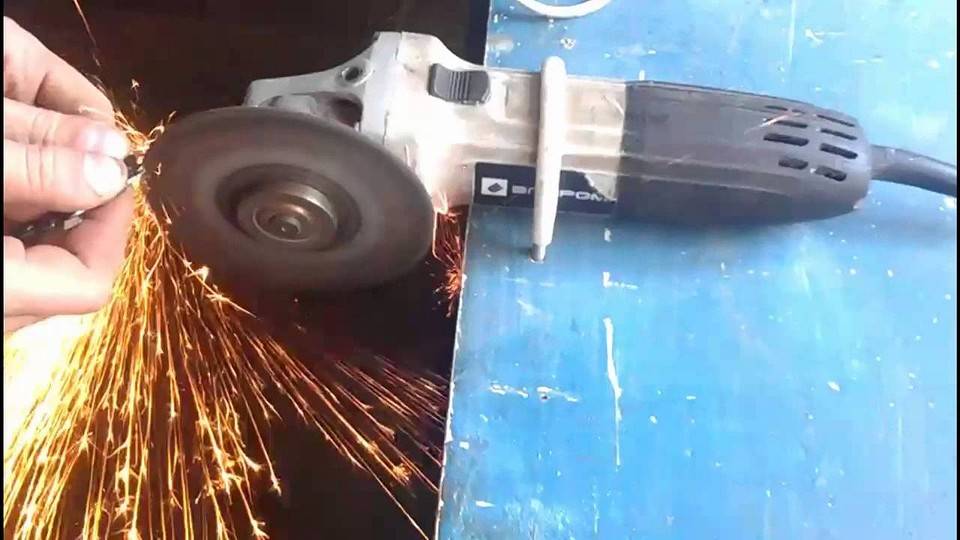

Способ 2-й

В этом случае неподвижно нужно закрепить именно болгарку. Можно зажать в тисках или прикрутить к верстаку с помощью скобы. Заточка производится, как на обычном точильном круге. Цепь держим руками и поворачиваем ее так, чтобы зуб точился под углом 30°. При таком способе руки меньше устают, так как нужно держать цепь, а не болгарку. Однако шанс получить травму увеличивается в разы. Мы рекомендуем пользоваться этим способом нечасто или вообще не пользоваться, так как безопасность все же важнее скорости или качества заточки.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей

Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь. Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Какие ошибки допускают новички

Есть несколько характерных ошибок, которые допускают начинающими точильщики.

Чтобы их избежать, следует придерживаться несколько правил:

для каждого затачиваемого зубца следует делать одинаковое число движений инструментом;
всегда прикладывайте максимально одинаковое усилие, чтобы не допустить неравномерную заточку;
если цепь сильно затупилась, то использовать напильник уже бессмысленно;
для сильно изношенных инструментов единственным вариантом будет электрический станок;
угол заточки выбирается исходя из того, в каком направлении бензопила будет распиливать материал.

Эти знания помогут не допускать ненужных ошибок, а также своими силами поддерживать бензопилу в оптимальном рабочем состоянии.

Вы когда-то точили сами бензопилу? Что для этого использовали? Насколько качественным получился результат?

Ждём ваших ответов и историй из личного опыта.

Подпишитесь, оставьте комментарий, задайте вопрос и расскажите о нас друзьям!

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Какие инструменты для заточки существуют

Для начала работ необходимо запастись инструментами, которые делятся на два вида.

Ручные инструменты

Набор из инструментов, необходимых для заточки зубьев пилы:

Плоский напильник, которым учат пользоваться еще на уроках труда в школе. При помощи него стачивают ограничитель глубины.
Круглый напильник определенного диаметра, необходимый для обработки режущего зуба. К нему прилагается дополнительное приспособление – державка с линиями, которые подсказывают, как правильно держать инструмент по отношению к цепи. Державку располагают на зубе пилы с учетом направляющих линий, позиция напильника – под режущей поверхностью.
Шаблон, который служит для правки и соблюдения параметров.
Крючок необходим, чтобы снимать с цепи опилки.

Наборы различной комплектации можно приобрести в специализированном магазине

Металлические шаблоны для заточки помогают рассчитывать глубину заточки

Ручные и электрические станки

Как точить цепь бензопилы, если режущая кромка зуба абсолютно потеряла свою форму по причине длительной работы? Можно использовать и напильники, но процесс будет непродуктивным и отнимающим много времени. Оптимальный вариант – применение станков, и здесь придется выбирать, потому что станки бывают разными – ручными и электрическими.

Ручной станок для заточки цепей марки Stihl

Перед работой выставляются параметры, и процесс обработки совершается намного быстрее, чем при помощи напильников: для заточки каждого зуба достаточно 2-3 движений. Электрические станки также имеют сложную настройку, при этом работают быстро и точно.

Электрический станок позволяет сократить много времени, но не каждый готов выложить круглую сумму за него

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Для чего и когда нужна заточка цепи бензопилы

Грамотный уход и эксплуатация оказывают значительное влияние на качественные показатели работы бензопилы и параметры производительности такого инструмента, как электропила. Комфортная работа с инструментом предполагает своевременную заточку. Качественно наточить цепь могут специалисты, но многие владельцы такого оборудования предпочитают затачивать гарнитуру сами. Проблемы, возникающие при несвоевременном затачивании цепи, могут быть следующими:

получение кривых спилов;
значительная нагрузка на оборудование;
повышение расхода топлива;
увеличение износа основных деталей бензопилы и сокращенные сроки эксплуатации зубов цепи.

Полезные советы

Увеличить срок эксплуатации можно, если чередовать ручную заточку с использованием специального станка. Последний позволяет максимально точно выровнять углы заточки на станке. Глубина стачивания не должна быть большой.

Необходимо соблюдать меры безопасности, которые позволяют выполнять распил древесины любой величины с максимальной эффективностью и с минимальным уровнем опасности для человека:

Перед сборкой цепного инструмента и установкой гарнитуры рекомендуется ознакомиться с правилами использования. Это связано с тем, что каждый инструмент имеет свои особенности.
Выполнять работы с использованием пилы необходимо в рукавицах и защитных очках.
Для работы рекомендуется выбирать прилегающую одежду из натуральных плотных материалов и максимально надежную обувь.
Проводить распил дерева с использованием бензопилы необходимо в устойчивом и безопасном положении, при этом сам материал необходимо расположить также максимально устойчиво. Гарантировать устойчивость поможет установка зубчатого упора на бревне.
Во время работы пилу необходимо удерживать обеими руками, постоянно контролировать процесс распила.

Современные бензопилы используются в бытовых и в промышленных условиях

При этом важно поддерживать производительность и высокие показатели эффективности инструмента, которые напрямую зависят от состояния заточенной цепной гарнитуры
