Как пользоваться станком для заточки цепей бензопил

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
2. Заострить зубья можно с помощью системы PowerSharp.
3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Как точить цепь бензопилы – правильный порядок действий

Прежде чем приступить к восстановлению пильной гарнитуры, нужно детально изучить ее устройство. Она состоит из зубьев, которые в процессе пиления древесины двигаются по принципу рубанка. Каждый зубец отличается сложной конфигурацией и нетипичной режущей поверхностью. Последняя состоит их двух кромок – боковой и слегка скошенной верхней. За регулировку толщины стружки отвечает ограничитель зубца, высоту которого можно изменить.

Из-за сложной конструкции режущих зубцов у начинающих садоводов могут возникнуть трудности при их заточке. Во время работы потребуется правильно настроить верхний угол обработки пильной гарнитуры. Использовать для восстановления один только напильник достаточно сложно. Из-за этого для работы используются некоторые вспомогательные приспособления.

Чтобы заточить цепь бензопилы своими руками, нужно правильно расположить приспособления. Круглый напильник имеет подходящую форму для того, чтобы повторить внутренний контур режущего зуба. При этом край используемого напильника должен располагаться выше поверхности для резки на 20 % от общего диаметра элемента. Ширина последнего зависит от длины шага, которая обычно составляет 4–5,5 мм. Во время восстановления режущего элемента нужно строго соблюдать правильный порядок действий.

https://youtube.com/watch?v=qdfDaHVFSiw

Чтобы заточка цепи бензопилы своими руками получилась равномерной, нужно выполнить одинаковое число движений для обработки каждого зуба. Затупленные зубцы потребуется обрабатывать по очереди: вначале нужно заточить первый элемент с левой стороны, потом – первый справа, и так до самого конца цепи. Чтобы было удобнее работать, штатную шину бензопилы потребуется зажать тисками. После этого зубцы обрабатываются через один с каждой стороны.

Для регулировки высоты стачивания нужно использовать стандартный шаблон и плоский напильник. На шаблон нанесены 2 отметки, обозначенные буквами S и H. Первая из них дает возможность сточить ограничитель для последующего распила мягких пород древесины. Вторая отметка предназначена для работы с древесиной твердых пород. Если не использовать при работе шаблон, то это приведет к низкому, неправильному спилу, который значительно снизит эффективность гарнитуры.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Станки для заточки цепей

Как было сказано ранее, в продаже можно встретить два вида станков для заточки цепей, это ручные и электрические. В свою очередь, электрические точила, могут быть автоматическими и полуавтоматическими.

Ручной станок, это приспособление, которое закрепляется на шине бензопилы, своего рода станина с установленным напильником нужного диаметра. Станина имеет несколько регулировок, благодаря которым можно выставить угол заточки.

Ручное приспособление позволяет достаточно точно выдерживать угол заточки, а совершать возвратно поступательные движения напильником приходится оператору.

Электрическое точило, это наждак, установленный на специальную подставку, которая используется, как направляющая для цепи. В точило устанавливаются заточные круги, их толщина выбирается в зависимости от параметров гарнитуры, которую необходимо затачивать. Станина имеет несколько регулировок, благодаря которым можно настраивать оптимальный угол и глубину заточки. Перемещать цепь и устанавливать ограничитель обратного хода, оператору приходится самостоятельно.

В продаже можно встретить полуавтоматические заточные станки, в которых цепь в процессе заточки передвигается специальным механизмом. Оператору требуется правильно настроить угол и глубину. Станок автоматически перемещает цепь по направляющей, одновременно опуская наждак для заточки, таким образом, достигается максимальная автоматизация процесса.

Способы заточки цепи бензопилы

На сегодняшний день можно выделить несколько возможных способов заточки пильной цепи:

1. Ручная
2. Станочная
3. С использованием УШМ
4. Заточка дрелью или бормашиной с использованием надфиля

Далее мы детально рассмотрим каждый из предложенных методов возвращения цепи бензопилы былой остроты

Важно! В независимости от выбранного способа не забывайте о мерах безопасности. Для работы обязательно пользуйте защитными очками (или щитком) и перчатками

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

1. Цепь должна оставаться на шине.
2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
3. Перед цепью и шиной должна стоять небольшая преграда.
4. Угол при заточке такой же, как описано в первом способе.
5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Сравнительная быстрота по сравнению с напильником.

Дешевизна (слишком мала возможность привести в последующую непригодность диск болгарки).

Практически не нужны физические усилия.

Минусы:

Наличие особых навыков.

Отсутствие безопасности.

Необходимо знание техники безопасности и большой опыт работы болгаркой.

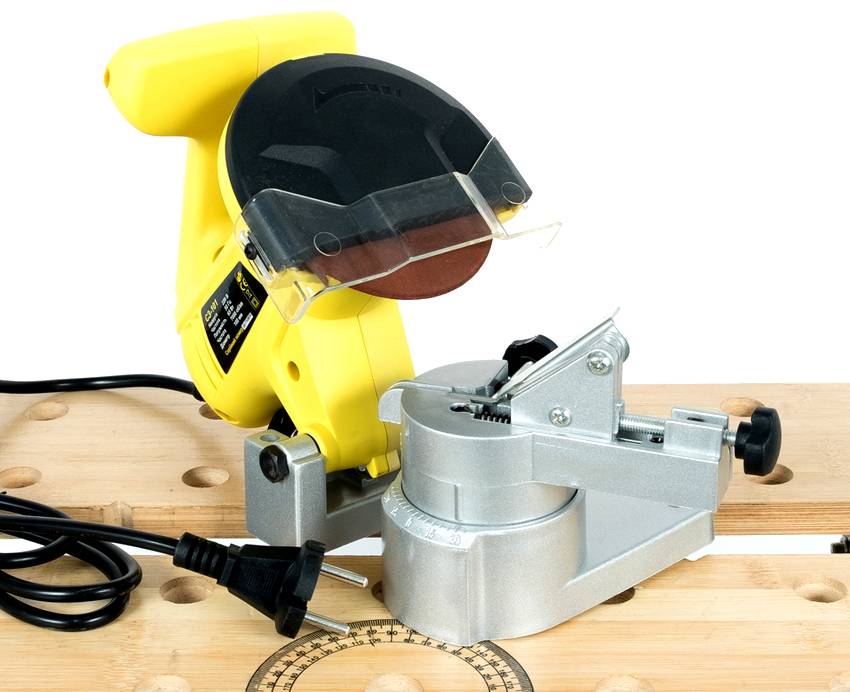

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Удобство и гарантированное качество.

Отсутствие необходимости применения большой физической силы.

Минусы:

Цена инструмента.

Отсутствие возможности наточить пилу на месте работы.

Станки с ручным приводом

Советы от профессионалов

1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

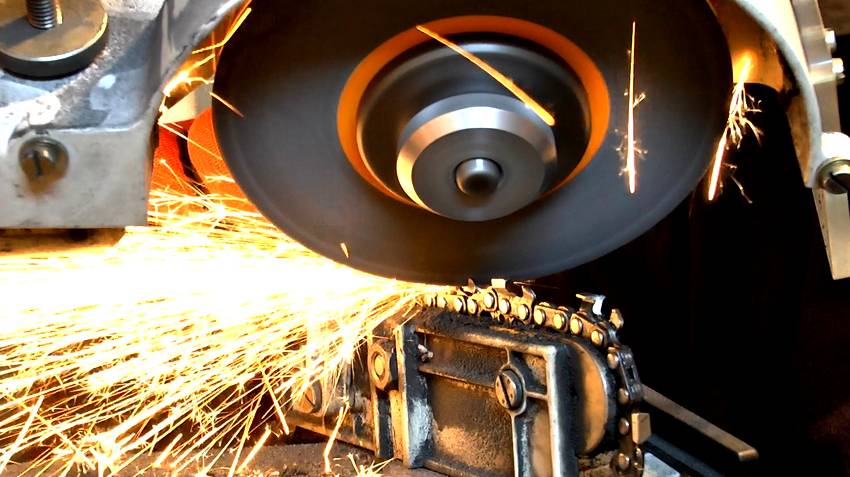

Заточка цепи бензопилы на полуавтоматических станках

Большой популярностью (это связано с высокой производительностью и качеством заточки) пользуются станки, оснащенные электрическим приводом. Оборудование представляет собой сложную конструкцию, которая состоит из нескольких элементов. Основанием приспособления для заточки цепи бензопилы выступает станина, на которой устанавливаются двигатель и тиски с направляющими салазок для цепи. Двигатель применяется асинхронного типа с прямой передачей и высокой частотой вращения.

Заточной диск установлен на валу двигателя и фиксируется при помощи шайбы и гайки. Участок, где двигатель крепится к станине, является подвижным, что предоставляет возможность регулировать мотор в пространстве для необходимости выставления верного угла заточки.

Перед началом заточки звеньев бензопилы нужна предварительная настройка станка с выбором угла между шлифовальным кругом и цепью

Для установки цепи и ее удержания используются тиски с салазками. К ним фиксируется ограничительная пластина, которая контролирует глубину реза. При вращении регулировочного винта по часовой стрелке диск выдвигается, увеличивая глубину заточки.

Полуавтоматический точильный станок для заточки дисковых пил характеризуется возможностью выставить точный угол заточки, выровнять рабочий зуб. Оборудование может работать от сети 220 В и 12 В, что позволяет подключить его с помощью аккумулятора автомобиля.

Принцип действия полуавтоматического станка для заточки пил

Принцип действия станка заточного для цепи состоит в следующем. В направляющие салазок устанавливается цепь. Ограничитель опускается до достижения упора в заднюю стенку зуба, который затачивается, не позволяя ему смещаться. Далее выполняется опускание двигателя с установленным на него абразивным диском. При соприкосновении его с зубьями происходит стачивание кромки режущего элемента.

После того как обработана одна сторона, цепь переворачивается на другую, манипуляция повторяется. Далее оператор должен передвинуть цепь до следующего зуба с установкой упорной планки, после чего процесс возобновляется.

Принцип работы станка состоит в установке цепи в направляющие салазки и опускании двигателя с абразивным диском

К недостаткам электрических станков для заточки бензопил можно отнести их высокую стоимость, которая начинается от 6 тыс. руб., необходимость периодической замены монтажных кругов, что также является весьма затратным мероприятием. Для продления ресурса использования дисков следует применять алмазные варианты. Однако они имеют более высокую стоимость.

Рекомендации экспертов

Есть полезные советы, чтобы провести заточку бензопилы быстро и эффективно. Общие рекомендации:

• вначале требуется обкатать гарнитуру на слабых оборотах, это позволяет смазке попасть на каждый элемент шины;
• цепь должна под напряжением, ослабление может привести к получению травм, особенно при использовании электрического станка;
• гарнитуру рекомендуется править после каждой продолжительной работы инструмента, внимательно проверять зубья до начала пиления;
• своевременно смазывать каждый элемент шины, что не только улучшает процесс работы с древесиной, но и снижает нагрузку на ротор, двигатель.

Глубину пропила, состояние режущей кромки и ограничитель нужно проверять после 3-4 заточек. Рекомендуется сверяться с шаблоном для конкретной модели гарнитуры.

Заточка цепи бензопилы – неотъемлемая часть работы с этим инструментом. Острота зубьев влияет на производительность и безопасность во время пиления. Для правки режущей кромки шины можно использовать электрический или ручной станок, в домашних условиях проще воспользоваться напильником. Следует учитывать особенности конкретной модели гарнитуры, измерять шаблоном каждый элемент.

Последствия эксплуатации не заточенной цепи

Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:

• снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
• повышение расхода топлива – перерасход может достигать 30%;
• снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
• риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.

Станок для заточки цепей бензопил

Приобретение таких станков становится актуальным при регулярной эксплуатации бензопилы, а также, если заточка пильной цепи своими руками при помощи напильника становится технически сложным процессом и занимает много времени.

Ручные и электрические

Все станки, используемые для заточки цепи, условно разделяются по функциональным характеристикам:

• любительский вариант;
• профессиональный вариант.

Кроме этого, оборудование классифицируется по показателям автоматизации:

• автоматические устройства представлены основным элементом, вращающимся при помощи электродвигателя. Оборудование приспособлено для правки режущих зубцов быстро и максимально точно. Наличие особых навыков не требуется – достаточно надежно зафиксировать цепь бензопилы внутри держателя и запустить электрический двигатель;
• механический аппарат может быть как стационарным, так и переносным. Ручной процесс затачивания осуществляется без наличия источника электропитания. Оборудование может эксплуатироваться в любом месте, а после работы достаточно продуть звенья цепи компрессором и опустить в машинное масло.

Популярные производители

Станки для заточки по конструктивным особенностям немного напоминают дисковую пилу, но на месте пильного круга располагается абразивный элемент. Профессиональное оборудование выпускается такими крупными компаниями как Oregon и Stihl. Лучше всего зарекомендовали себя следующие станки для заточки:

• модель Oregon-519789 позволяет шлифовать значительное количество материала и оптимально подходит для интенсивной эксплуатации;
• модель Stihl Hos подходит для затачивания, как цепей бензопил, так и различных режущих поверхностей, включая садовый инструмент. Не подходит для затачивания твердосплавных металлов. Отсутствие поворотного устройства позволяет выставлять наклон в соответствии с рекомендациями производителя;
• модель Champion C-2000 характеризуется высоким качеством заточки, а также оптимальным соотношением функциональности с невысокой ценой. Отличительной особенностью является значительное количество оборотов, позволяющее быстрое и качественное выполнение работы.

Дополнительные рекомендации

В первую очередь вы должны помнить, так это то, что перед тем как производить непосредственную заточку, необходимо выполнить определение ее уровня, отталкиваясь от наиболее, скажем так «тупого» резца, так как он является своеобразным ориентиром в данном процессе.

Схема смазки цепи

Также немаловажно помнить о том, что не нужно слишком увлекаться манипуляцией и глубоко производить стачивание вашей цепи. Так как таким образом вы попросту нарушите ее прямую функциональность, и снизится непосредственная ее прочность и крепость звена в том числе

Немаловажным также является то, что большинство специалистов рекомендуют после непосредственной заточки производить продувание самой цепи посредством использования воздуха сжатого. А после такого процесса на несколько часов поместить ее в масло, но оно должно быть чистым.
