Как пользоваться мультиметром при измерении электрических величин — виды, назначение и функции прибора

Как пользоваться мультиметром при измерении сопротивления.

Для измерения сопротивления с помощью мультиметра, последний необходимо переключить в один из пяти пределов измерения сопротивления.

Причем правила выбора предела измерения следующие:

1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему. Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.

2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы последовательно приближаться к измеряемому значению сопротивления.

Примечание: если на экране мультиметра отображается «1», то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения.

Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания с индикатора прибора.

Посмотрите это видео и узнаете не только как измерять ток, напряжение и сопротивление, но и как прозванивать провода и проверять исправность диодов с помощью мультиметра!

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того, чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.

При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок. Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Как пользоваться мультиметром при измерении постоянного напряжения.

Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.

Первое, что необходимо сделать, это выбрать род измеряемого напряжения и предел измерения. Для измерения постоянного напряжение мультиметр имеет целый диапазон значений постоянного напряжения, которые устанавливаются с помощью переключателя пределов.

Для установки предела измерения сначала определим приблизительно, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).

1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.

2. Устанавливаем предел измерения больше этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.

Для нашего примера предел измерения 20 вольт.

Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.

3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).

– щуп черного цвета один конец к гнезду COM мультиметра, другой к минусу измеряемого источника напряжения;

– щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.

4. Снимаем значение постоянного напряжения с ЖК-индикатора.

Примечание: если вам не известно примерная величина измеряемого значения напряжения, то измерение необходимо начинать с установки самого большого предела, то есть для М-831 – 600 вольт, и последовательно приближаться к пределу наиболее близкому к измеряемому значению напряжения.

Как пользоваться мультиметром, Заметки электрика

x

Check Also

Определение неисправности и замена датчика коленвала Постоянное совершенствование силовых установок сказывается положительно на общих характеристиках двигателя, но не очень на общей технической части автомобиля. Ведь …

Êîðîáêà ïåðåäà÷ àâòîìîáèëÿ (ÊÏÏ) âõîäèò â ñïèñîê âàæíåéøèõ êîíñòðóêòèâíûõ ñîñòàâëÿþùèõ òðàíñìèññèè àâòî. Êîðîáêà ïåðåäà÷ àâòîìîáèëÿ ïðåäíàçíà÷åíà äëÿ èç­ìå­íå­íèÿ ñêîðîñòè êðóòÿùåãî ìîìåíòà è íàïðàâëåíèÿ äâèæåíèÿ ìàøèíû, …

Что такое жидкое стекло для авто и для чего оно нужно В повседневном общении “жидким стеклом” называют довольно широкий спектр средств, применяемых в качестве строительных …

В последнее время большой популярностью пользуются всесезонные шины. Зачастую их приобретают экономные владельцы транспортной техники, чтобы не покупать два комплекта покрышек, один из которых обязательно …

Двигатели TSI (Turbo Stratified Injection, от англ. турбонаддув и послойный впрыск) — бензиновые силовые агрегаты с непосредственным (прямым) впрыском топлива и турбонаддувом. Данные моторы производятся …

ABS: что это такое и как работает История возникновения ABS Принцип действия Как устроена ABS? Датчики скорости колёсного вращения Электронный блок управления Модуляторы гидравлического блока …

Привод спидометра — основные неисправности и их ремонт Привод спидометра — основные неисправности и их ремонт 1. Автомобильный спидометр: предназначение и устройство механизма 2. Поломки …

Совет

Поговорим о сердце любого двигателя внутреннего сгорания – маслонасосе. Именно масляный насос нагнетает давление в системе смазки, позволяя смазывать трущиеся пары, отводить тепло и продукты …

Стабилизаторы поперечной устойчивости – чтобы легко преодолевать повороты! Задача стабилизатора поперечной устойчивости передней и задней подвески заключается в том, чтобы увеличивать устойчивость транспортных средств при …

Термостат — признаки неисправности и способы решения проблемы Любой двигатель при работе требует охлаждения. Для этого в блоке есть специальные каналы, а снаружи предусмотрен термостат. …

В помощники беру Volvo S60, оснащенный кучей электронных ассистентов. Мне в первую очередь нужен адаптивный круиз-контроль, умеющий поддерживать не только заданную скорость, но и дистанцию …

ШРУС (шарнир равных угловых скоростей, «граната») состоит из двух основных элементов – обоймы и корпуса. Обойма расположена внутри корпуса. Их поверхности оснащены специальными параллельными углублениями …

Газораспределительный механизм (сокращенное наименование – ГРМ) предназначен для обеспечения своевременной подачи в цилиндры двигателя воздуха или топливно-воздушной смеси (в зависимости от типа двигателя) и выпуска …

Газ на авто плюсы и минусы. Разберем пропан и метан + видео Эта статья назревала сама собой, особенно после таких популярных материалов как – пропан …

Обратите внимание

Современный автомобильный двигатель вместо карбюратора в своей конструкции имеет инжектор. Бензонасос ВАЗ 2114 монтируется в топливном баке автомобиля. Конструкция насоса позволяет ему создавать давление в …

Редукционный двигатель масляного насоса: устройство и ремонт неисправностей Бесперебойная работа автомобильного двигателя зависит от множества факторов: качества топлива, системы вентиляции и охлаждения устройства. Нельзя забывать …

Лада 2101 Краповый Феникс › Бортжурнал › Мозги для сердца (МПСЗ-микропроцессорная система зажигания) Вот и сбылась мечта… Каких-то 5-6 лет изучения темы, ожидания и сомнений …

Как проверить топливный насос, диагностика неисправностей Владельцы автомобилей с большим пробегом нередко сталкиваются с таким явлением, как упавшее или полностью отсутствующее давление в топливопроводе. Причины …

Чтобы водитель во время передвижения на автомобиле мог контролировать скорость перемещения, а также рабочие параметры автомобиля, в салоне на передней панели установлена приборная доска, с …

Топливный насос высокого давления (сокращенное наименование – ТНВД) является одним из основных конструктивных элементов системы впрыска дизельного двигателя. Насос, выполняет, как правило, две основные функции: …

Для повышения мощностных характеристик, экономичности и снижения выбросов вредных веществ в конструкции современных двигателей применяется изменение геометрии впускного коллектора. Рассмотрим принцип работы впуска переменной длины …

Важно

Самая неприятная уязвимость – это уязвимость кодграббером, ведь они способны полностью отключить противоугонные функции и отпереть салон. А раз есть доступ в салон и время …

Правила безопасности работы с мультиметром

• Нельзя подключать прибор к напряжению свыше 600 В относительно заземления.
• Не касаться щупов двумя руками. Иначе при пробое изоляции возможен сильный удар током.
• Держать щуп только за защитными ограничителями, избегая касания открытого наконечника.
• После отключения приборов из сети выжидать паузу. Накопленный заряд может вызвать поломку тестера или поражение электротоком.
• При измерении силы тока в режиме I нужно встроить мультиметр последовательно в цепь. Приспособление для этого должно быть максимально надежным.
• Проводить замеры следует быстро, чтобы избежать преждевременной разрядки батареи и возможного перегрева элементов схемы прибора.
• Не рекомендуется работать с цепью под напряжением одному, особенно если нет достаточного опыта.

Внешний вид мультиметра

Мультиметр – это универсальный прибор для измерения электрических характеристик, который объединяет в себе множество функций (в зависимости от модели). В минимальной комплектации такой прибор состоит из амперметра, вольтметра и омметра. В самом распространенном варианте он выполняется в цифровом виде портативного исполнения. Внешне имеет прямоугольную форму с дисплеем и поворотным или кнопочным переключателем функций. Для выполнения замеров к мультиметру подключаются два щупа (красный и черный) в строгом соответствии с маркировкой на приборе.

Краткое описание измеряемых параметров и их обозначение

Для обозначения параметров на мультиметрах производители применяют стандартную маркировку на английском языке или специальные символы

Для работы с прибором важно знать основы электротехники, чтобы правильно и безопасно осуществлять необходимые измерения

Каждый прибор разделен на зоны с настройками для работы с определенным видом напряжения электрической сети:

• ACV или V~ – напряжение переменного тока;
• DCV или V- – напряжение постоянного тока;
• DCA или A- – сила постоянного тока;
• Ω — сопротивление на участке цепи или в электрическом приборе.

Назначение разъёмов для подключения щупов

В зависимости от модели мультиметра, количество гнёзд для подключения щупов, может быть различным. Подключать щупы для измерения электрических параметров сети необходимо в правильные гнёзда прибора. У большинства измерительных приборов маркировка гнёзд следующая:

• 10А- – для замера постоянного тока не превышающего 10 А (в это гнездо подключают красный плюсовой щуп);
• VΩmA или VΩ, V/Ω — в это гнездо подключают красный (плюсовой) щуп при определении напряжения, силы постоянного тока до 200 мА, для прозвонки диодов и цепей;
• COMMOM (COM) – общее гнездо для черного (минусового) щупа на всех типах мультиметров;
• 20А – такое гнездо существует не на всех моделях (чаще всего можно встретить на дорогих профессиональных устройствах), задача этого гнезда аналогична 10А-, но с пределом до 20 А.

Какие ещё могут быть кнопки

Помимо основных настроек мультиметра, он может иметь и дополнительные. Дорогие профессиональные устройства намного функциональнее бюджетных вариантов и позволяют специалисту производить следующие измерения:

• силы переменного тока (при наличии токоизмерительных клещей);
• целостность цепей (прозванивать), то есть проверять сопротивление сигнализируя о результатах с помощь звуковой или световой сигнализаций, а также показаниями на дисплее;
• тестирование работоспособности диодов (переключатель ->Ι-);
• параметров транзисторов (разъёмы и кнопки с обозначением hFE);
• ёмкости и индуктивности;
• температуры (для этого используется внешний датчик — обычно термопара).
• частоты (Hz).

Некоторые модели имеют дополнительные функции по индикации и обеспечению работы с устройством: подсветку, автоотключение питания и экономичный режим для аккумулятора, фиксирование результатов (кнопка hold) и запись в память устройства, выбор пределов измерений и индикацию по перегрузке и разряду батареи

Для безопасной работы с мультиметром важно, чтобы прибор имел определенную защиту при неправильном выборе предела измерений или режима работы. Обычно такая защита осуществляется с помощью плавких предохранителей и автоматических выключателей

Большинство качественных приборов от ответственных производителей имеет такую защиту.

Как измерить силу тока в розетке мультиметром

Перед началом проведения замеров к прибору в первую очередь подключаются измерительные щупы. Каждый из них имеет собственный цвет – черный и красный. Щуп черного цвета обычно общий, нулевой или минусовой, поэтому его подключение осуществляется к нижнему разъему, обозначенному символами СОМ. Другой щуп красного цвета при выполнении измерений подключается к среднему разъему. Существует разъем, расположенный в верхней части мультиметра, в который подключается красный щуп когда измеряется переменный ток величиной до 10 ампер.

После подключения щупов выбирается нужный режим работы путем поворота круглого переключателя и установки его в нужное положение. Если величина измеряемого параметра известна заранее, то выставляемый предел измерений должен немного превышать его. Такая мера позволяет уберечь мультиметр от перегорания. В том случае когда сведения о возможных показаниях прибора отсутствуют, выставляется максимально возможный предел измерений. При измерении напряжения прибор включается в цепь параллельно, а для замеров силы тока – последовательно. Измерение полупроводников или параметров сопротивления выполняется при отключенном питании в данной схеме. Напряжение в электрической розетке 220В также можно измерить с помощью мультиметра. Для этого переключатель необходимо перевести в положение ACV на отметку 750 вольт, после чего провести замер. Точно так же выполняется измерение в сети с напряжением 380В. Сила тока в розетке измеряется путем выставления прибора в режим замеров переменного тока.

Применение

Бывают случаи, когда человек, являясь профессионалом в какой-либо области, не касающейся электричества, совершенно не знает, зачем нужен мультиметр. Такое возможно потому, что еще недавно, буквально пару десятилетий назад, приборы эти производились только в аналоговом исполнении и были довольно дорогими.

Применялись они, в основном, профессиональными электриками, были громоздкими, иногда требовали применения дополнительного источника питания.

В последнее время мультиметры делают компактными, недорогими, пользоваться ими стало намного проще. Любой рачительный хозяин сейчас обладает хотя бы простейшей моделью из большого семейства этих устройств.

Ведь, если установлена причина неисправности какого-либо прибора домашнего обихода, то устранение ее может оказаться под силу обычному человеку, не обладающему профессиональными знаниями и навыками электрика. При этом нередко, имея под рукой такой полезный измерительный прибор, владелец его не всегда использует все функции мультиметра.

Мультиметр применяется при ремонте электроприборов, отладке схем, электронных устройств. В повседневной жизни он может использоваться при ремонте электрической бытовой техники, электрической части автомобилей, мотоциклов, устранении неисправностей в электрических сетях, при устройстве проводки, ремонте радиоаппаратуры. Область применения очень велика.

Проверенные мультиметры

Со своим многолетним стажем в области электроники, я поменял много мультиметров. Хочу остановиться именно на двух марках, которые меня очень сильно радовали и до сих пор радуют в моем нелегком деле.

Мультиметры DT9205

Большой дисплей, удобный функционал, функция автоматического выключения, недорогая стоимость. Если вы полистаете страницы моего сайта, то увидите, что я использовал именно эти модели мультиметров в своей практике. Они очень удобные и долговечные. Да, они имеют большие габариты, но это того стоит. Такой мультиметр очень удобно лежит в руке.

Вот ссылка на Алиэкспресс. Старайтесь брать именно такой, какой на фото выше. Его стоимость в диапазоне 700-800 рублей.

Мультиметры Mastech

Как вы видели, у меня есть вот такой мультиметр от этой фирмы. Не могу не нарадоваться).

Посмотреть его можете также на Алиэкспрессе по этой ссылке. Встречаются множество подделок, так что будьте бдительны.

Механизм эксплуатации тестеров напряжения

Современными производителями в набор рабочих функций добавляются:

1. Измерение емкости современных конденсаторов.
2. Частота электрического тока.
3. Прозвонка диодов.
4. Звуковой пробник.
5. Измерение температуры.
6. Измерение рабочих параметров современных транзисторов.

Примечание! При таком большом наборе рабочих функций у пользователей появляется вопрос о правильном использовании современного мультиметра.

Функциональные особенности

Современный тестер сетевого напряжения оснащен магнитным указателем и специальными шкалами для выполнения измерения. Значения величин таких шкал являются подписанными.

Тестер отвертки

Прибор приобретается покупателями из-за своей доступной стоимости даже несмотря на некоторые присутствующие недостатки:

1. Для точной правильной настройки прибора используется подстроечный резистор для выставления стрелки именно на ноль.
2. Цифровой тестер оснащен жидкокристаллическим высококачественным дисплеем для отображения результатов полученных измерений силы тока.

Виды подстроечных резисторов Обратите внимание! В предыдущих моделях, не оснащенных дисплеем, необходимый результат отображался светодиодами

Преимущества использования тестера

1. Выдача результата с высокой точностью.
2. Простое использование прибора без необходимости специальных знаний для перевода полученных величин.
3. Наличие температурного датчика и измерителя частоты.
4. Анимированная специальная шкала для измерения колебаний.

Как измерить ток мультиметром

Недостатком простейшего мультиметра является отсутствие функции измерения переменного тока. Однако порядок и принцип измерения обеих родов тока аналогичен. Прежде всего, следует помнить, что ток образуется только в замкнутой цепи. Поэтому цепь в соответствующем месте необходимо разъединить и в разрыв ее нужно вставить измерительные щупы. Они должны быть подключены последовательно с нагрузкой или любым другим элементом.

Указатель рукоятки необходимо разместить в секторе, обозначенном буквой A, обозначающей амперы. Конкретно для данного мультиметра один из щупов, как правило, красного цвета, требуется установить в среднем разъеме. А второй, черного цвета, – в общий разъем COM. Рядом со средним разъемом помимо прочих надписей, указанной значение максимальной величины тока, равной 200 мА. Поэтому для измерения больших значений, вплоть до 10 А, вилку щупа необходимо переставить в самый верхний разъем, рядом с которым нанесено значение 10 А. Большее значение данным устройством измерить нельзя, поскольку оно выйдет из строя. Более мощный мультиметры позволяют измерять силу тока 20 А и больше.

Если так получилось, что прибор настроен на измерение максимум 200 мА, а реальное значение тока оказалось выше, то, скорее всего, перегорит предохранитель. Чтобы вернуть прибор к «жизни» необходимо его раскрутить и заменить перегоревший предохранитель.

При выполнении измерений тока и напряжения начинающие радиолюбители часто забываю переключаться из одно режима на другой. Давайте рассмотрим, какие за этим могут быть последствия.

Здесь очень важно понимать следующее. При выполнении измерений тока посредством щупов подключается шунт мультиметра. Данный шунт обладает точным и очень низким сопротивлением, что позволяет минимизировать погрешность показаний

Чем ниже сопротивление шунта, тем лучше – тем меньше оно влияет на значение реального тока в электрической цепи. В действительности прибор измеряет падение напряжения на шунте и переводит его в амперы

Данный шунт обладает точным и очень низким сопротивлением, что позволяет минимизировать погрешность показаний. Чем ниже сопротивление шунта, тем лучше – тем меньше оно влияет на значение реального тока в электрической цепи. В действительности прибор измеряет падение напряжения на шунте и переводит его в амперы.

При измерении напряжения подключается другой шунт мультиметра. Для внесения минимаьной погрешности этот шунт, в отличие от предыдущего, как можно более высоким сопротивлением. Из сказанного выше, можно сделать два важнейших вывода.

1. Если выполняется измерение тока, а мультиметр настроен на измерение напряжения, то последовательно в цепь подключается шунт с очень высоким сопротивлением. Это равнозначно разрыву цепи. Поэтому прибор не покажет практически никакое значение тока. Но при этом он останется в работоспособном состоянии.
2. Наихудшая ошибка, которую можно допустить при работе с мультиметром – это попытка измерить напряжение при настройках, соответствующим режиму измерения тока. В этом случае очень низкое сопротивление шунта посредством щупов подсоединяются к месту измерения напряжения. Это равносильно короткому замыканию участка цепи. В результате либо срабатывает защита устройства, либо перегорает предохранитель мультиметра. В последнем случае для восстановления работоспособности прибора достаточно заменить его предохранитель.

Прозвонка кабеля мультиметром

Как же нам прозвонить кабель мультиметром на разрыв? Если Вы не монтажник и далеки от электричества, то возможно стоит обратиться к тому, кто более близок. А если же Вы отважный искатель электрических приключений, то возможно Вам помогут мои советы по работе с режимом прозвонки на мультиметре.

Если начало и конец кабеля у нас в руках, или же концы мультиметра достают до начала и конца кабеля, то ситуация простая. Например, у нас трехжильный кабель, но может быть и пяти и более жильный. Выставляем сектор “прозвонка”, подключив концы на измерение сопротивления. Одним концом касаемся или сажаемся с помощью крокодила на один любой провод кабеля. Вторым концом поочередно тыкаем в жилы с другого конца кабеля. Та жила, при прикосновении к которой на экране появится значение ”0” или зазвенит прибор, и будет искомой. Лучше сразу начало и конец жилы промаркировать. Тут всё просто.

Ситуация намбер ту. У нас один конец кабеля в одном месте, а второй конец кабеля где-нибудь за тридцать километров. Вообще, прозванивать кабель полезно и жизненно необходимо. Так как бывает, что маркировка и адрес не соответствуют реальности из-за ошибок при прокладке. Подключишь такой кабель к сети, а напряжение придет не туда, куда надо. Или будешь испытывать АИДом, поставишь на другом конце кабеля человека, подашь 50кВ, а в это время на реальном конце этого кабеля будет сидеть монтажник и разделывать его. Всегда лучше перестраховаться. В общем, тут два варианта.

Вариант первый, когда рядом с обеими концами кабеля есть контур заземления. С одной стороны кабеля соединяем жилу с землей, это может делать ваш коллега. На другом конце кабеля один конец мультиметра сажаем крокодилом, чтобы не держать, на землю (провод заземления), а вторым тыкаем по каждой жиле. Та, которая зазвенит, и будет соответствовать той, которую соединили на другом конце кабеля с землей. Жилу с обеих сторон промаркировываем и аналогично расправляемся с оставшимися жилами. Естественно, прозванивать надо кабели, которые обесточены (на которых нет напряжения) и разведены (жилы не соединены между собой).

Сложнее будет прозванивать, если контура заземления нет, или он еще не приварен, не готов. Соединяем две жилы между собой с одной стороны. С другой стороны звоним жилы между собой, две должны звониться. Нашли те, что звонятся, следовательно третья, которая не звонится и есть искомая. Маркируем с обеих сторон. Также и с остальными. Но тут лучше проверять все три жилы, так как если проверять только одну, может оказаться, что она оборванная, есть разрыв. А так, мы проверяем попарно, что они целые.

Вот такие пару способов проверять провода, кабели на обрыв. Делать это можно как мультиметром, так и прозвонкой, которую можно соорудить самому.

Еще на заметку, не стоит думать, что если в кабеле три жилы и например все три разных цветов на входе, то и на выходе они будут тех же трех цветов.

Был случай, когда на входе розовый красный и синий провода, и на выходе аналогично. А при прозвонке по цветам не звонятся, хотя от автомата до токоприемника метров пять-десять через пол. Дело в том, что по пути может оказаться, что кабель состоит из нескольких частей, которые соединены через клеммник или муфту и порядок жил попутан из-за этого транзитного соединения. Поэтому всегда надо прозванивать, а не верить цветам.

Устройство и принцип работы мультиметра

По конструкции устройства различаются на 2 типа

1. Стационарные;
2. Носимые.

Наиболее дешевые карманные модели — со стрелочным индикатором. Это маленький амперметр со вшитым набором высокоточных резисторов разного номинала. Для омметра имеется встроенный источник питания.

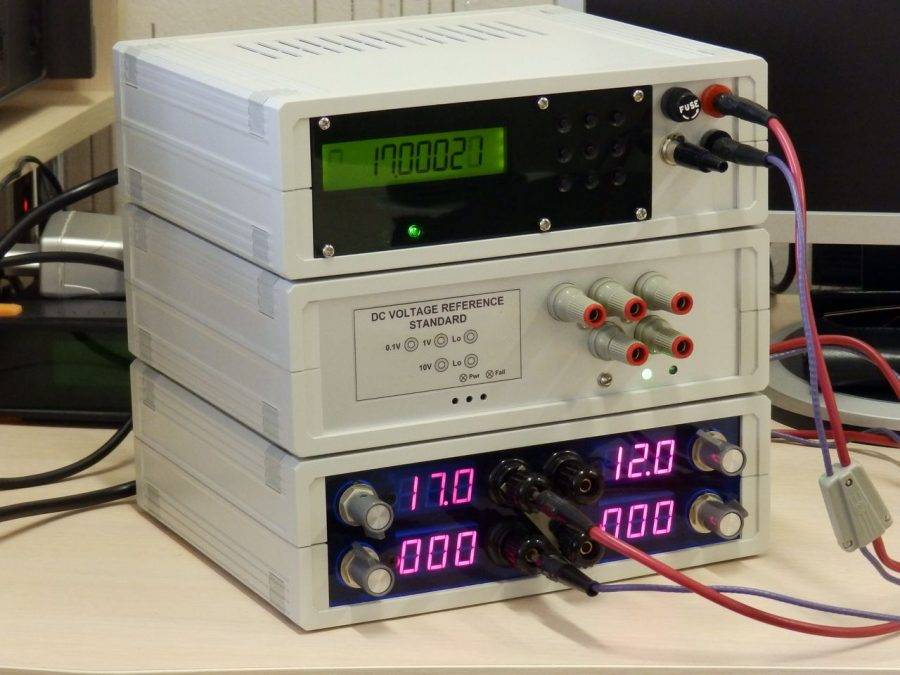

Питание стационарных моделей происходит от сети постоянного, переменного тока. Это высокоточные приборы для тестирования цепей и электродеталей. Используются на стендах, в лабораториях и больших сервисных центрах.

Дополнительно могут включаться в компьютерную сеть через шину RS232. На их основе создают огромные измерительные комплексы с записью и обработкой информации.

Устройство прибора:

• электронный экран;
• наименование обозначений;
• переключатель значений;
• кнопка включения питания или специальное положение регулятора;
• гнезда для щупов;
• спец разъёмы проверки транзисторов (бывают не на всех моделях);
• зуммер или светодиод индикатора прозвонки;
• источник питания.

Основной элемент — шкала обозначений (наименователь). Неточное выставление параметров может привести к сжиганию радиодетали, предохранителя или самого прибора.

Принцип работы основан на применении аналого-цифрового преобразователя двойной интеграции. Это реализуется с помощью контроллера. Преобразователь сравнивает полученный сигнал с опорным и выдает значение на экран.

Аналоговый

Если сильно не вдаваться в научные определения, аналоговый прибор отличается от цифрового наличием стрелочных приборов. Стрелочные модели ценятся любителями и профессионалами за плавность хода стрелки. Минусом является недостаточно точные измерения.

Цифровой

Цифровой прибор отличается от аналогового четкими и точными показаниями, которые в цифрах отображаются на циферблате. Этим он и ценится.

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

• Список инструментов электрика
• Как выбрать мультиметр для дома
• Чем отличается зануление от защитного заземления
• Как определить короткое замыкание в сети

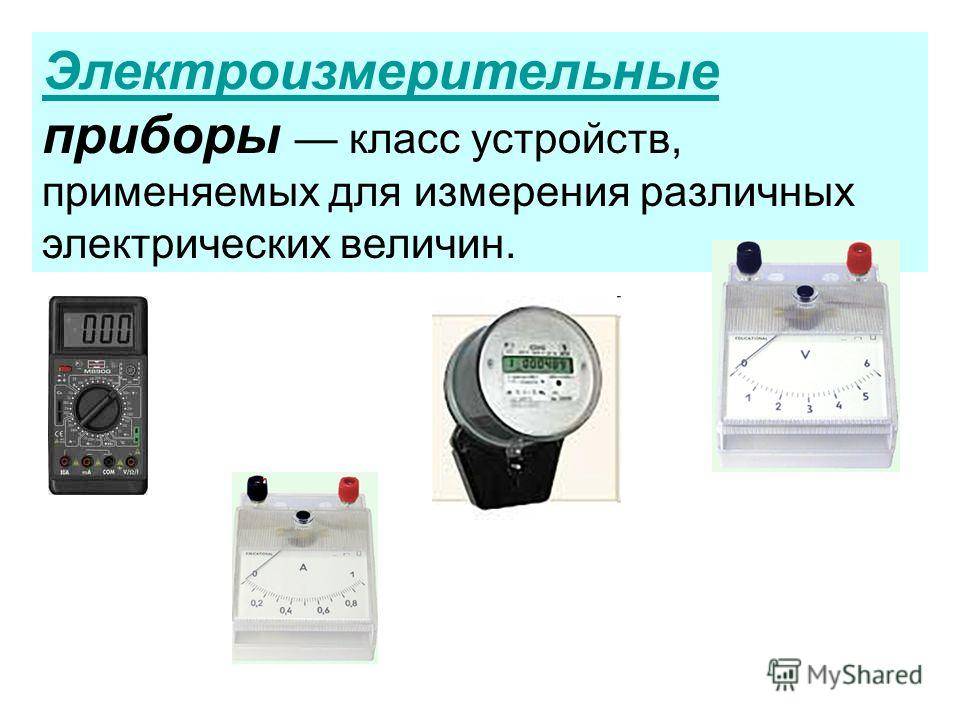

Назначение и виды

Назначение прибора угадывается из названия. «Мульти» – приставка в сложных словах, означающая «много». «Метрео» переводится с греческого языка как «измерять». Получается, что мультиметр – это прибор, которым можно измерить много различных параметров. Конечно же, почти все измеряемые параметры, так или иначе, связаны с электричеством.

Мультиметром невозможно измерить, например, артериальное давление человека или влажность воздуха, но используя некоторые модели, можно измерить температуру какого-либо предмета, жидкости или газа.

По конструкции выделяются следующие виды мультиметров:

1. аналоговые;
2. цифровые.

Аналоговые, ранее появившиеся в применении, заметно уступают цифровым в точности измерений и количестве измеряемых параметров. Они требуют дополнительной настройки и подготовки, перед тем как производить непосредственно измерение.

В конструкции приборов могут присутствовать элементы, работа которых основана на использовании явления магнетизма.

Точность аналоговых устройств сильно зависит от наличия магнитных полей в зоне измерений, влажности и температуры окружающей среды. Показания на таких устройствах считываются со шкалы, которая является многофункциональной.

Цифровые мультиметры намного проще в эксплуатации, чем аналоговые, они имеют более широкий диапазон выполняемых функций и пределы измерений, но при этом цена их выше. Показания выводятся в виде цифровой информации на жидкокристаллическом дисплее. Очень часто дисплей имеет подсветку для удобства использования мультиметра при недостаточном освещении.

Виды мультиметров

По типу индикации измеряемых величин мультиметры классифицируются на:

• стрелочные;
• цифровые.

В стрелочных мультиметрах в качестве базового измерительного устройства применяется микроамерметр магнитоэлектрического типа с системой переключающихся шунтов и диодных сборок. На аналоговой шкале нанесены деления для измерения электрических величин. Вид стрелочного мультиметра.

В цифровых мультиметрах происходит преобразование аналогового измеряемого сигнала в цифровой, затем обработка и передача информации на цифровую шкалу. Цифровые мультиметры имеют ряд преимуществ по сравнению со стрелочными:

• повышенную точность измерений;
• наглядность индикации;
• механическая устойчивость к падениям;
• простота в использовании непрофессиональными специалистами.

Производители выпускают мультиметры общего и специального назначения.

Специальные цифровые мультиметры могут быть предназначены для:

• измерения больших электрических величин;
• контроля климатических параметров (давление, температура);
• измерение параметров радиодеталей (сопротивление, емкость, индуктивность).

Как пользоваться мультиметром для измерения тока

Измерение силы тока может потребоваться в следующих случаях:

• уточнение потребляемой мощности бытового прибора;
• оценка нагрузки, подключаемой к сети;
• поиск дефекта техники;

• проверка уровня заряда на аккумуляторе или батарейке;
• поиск утечки тока.

Работа мультиметром в режиме амперметра – одна из самых сложных и опасных. Сложность заключается в поиске разрыва. Если в цепи есть клемма или другой разборных механизм, проблем не возникнет. Но если требуется измерение бытового электроприбора, придется либо перерезать провод, либо придумывать приспособление для проведения измерений. Также в режиме амперметра при изменении верхнего предела придется переставлять красный щуп в другое отверстие.

Мультиметр, измеряющий силу тока, должен включаться в разрыв цепи. Подобное подключение называют последовательным. Ток проходит через тестер, и на экране высвечивается полученное значение.

Перед измерением важно правильно установить диапазон измерений на мультиметре. Неправильно выбранный верхний предел может привести к поломке прибора

Если нет сведений о возможной силе тока, советуется ставить наибольший предел. Для тестеров DT 830 красный щуп нужно поставить в гнездо 10 Ампер. Рукоятка переключателя также должна стоять у отметки 10 Ампер. В некоторых случаях показания могут быть ниже 0,2 А – это значит, что предел выставлен слишком высоким. При завышении предела красный щуп можно поместить в среднее гнездо. Затем регулировка производится ручкой переключателя. Снижается предел поразрядно.

Так как мультиметр в режиме амперметра включается в цепь и становится ее частью, нужно соблюдать технику безопасности при работе с электросетью. Даже небольшие токи могут привести к необратимым последствиям для человека.

Замер силы тока нужно проводить максимально быстро. В ином случае тестер может перегореть. Об этом информирует пометка на самом мультиметре. Так же записано рекомендуемое время измерение, промежуток между замерами и наличие предохранителя.

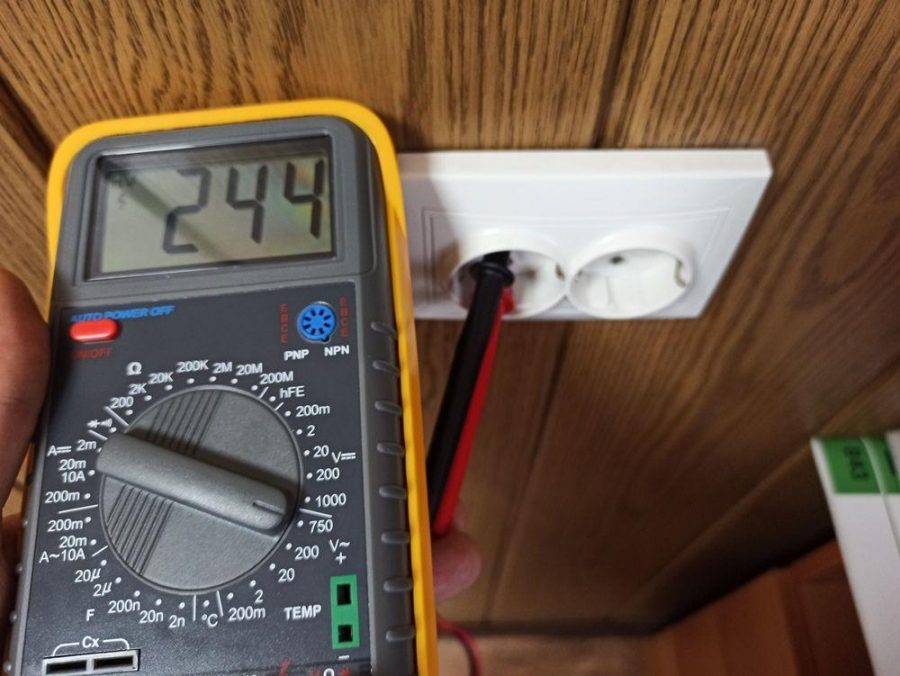

Важно! В розетке нельзя измерять силу тока. Там имеется только напряжение между нулевым и фазовым контактом

При включении щупов в розетку произойдет короткое замыкание.

К бытовым приборам мультиметр подключается нечасто. Обычно его включают для проверки правильности организации домашней сети и проверки реальной мощности техники. Мультитестер в таком случае включается в точку разрыва цепи – на нулевой или фазный провод кабеля питания устройства. После того, как схема собрана, кабель нужно включить в сеть и задействовать бытовой прибор. Спустя несколько секунд на экране появится сила тока в амперах. Проблема в подключении к бытовому устройству заключается в создании точки разрыва. Разрезать провод – не лучший вариант. Можно создать специальное приспособление, позволяющее провести измерение, но это усложняет процесс.

Как подключить провода к мультиметру

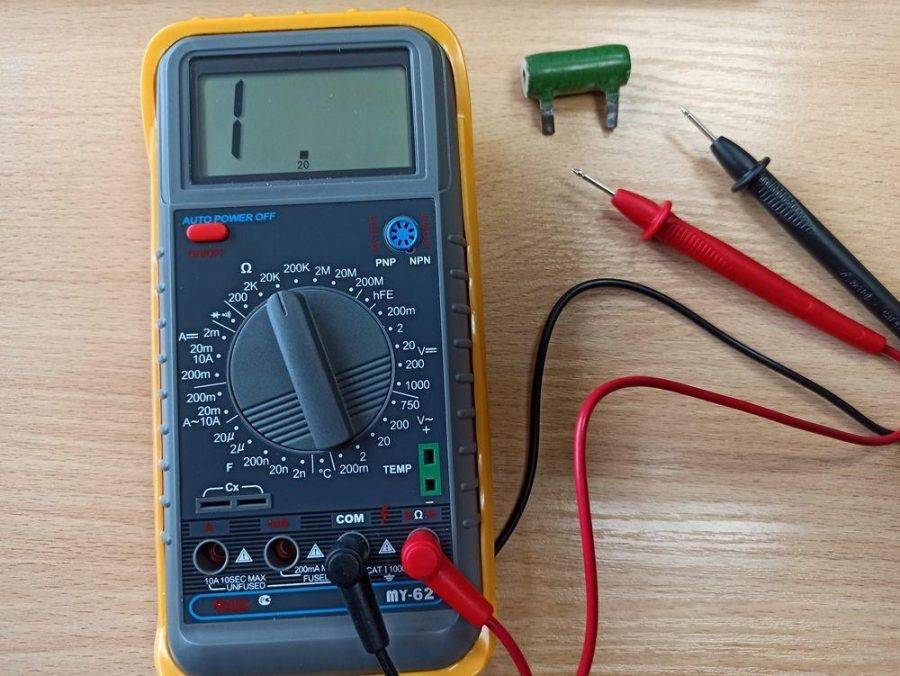

Рассмотрим подключения электропроводов к измерителю. Такие провода называются щупами. Щуп — это электрический провод с металлическим наконечником на конце в пластиковой токозащитной оболочке.

Основные разъемы для щупов:

1. Провод черного цвета считают нулевым, минусовым, заземлением. Подключается к разъему с обозначением «COM».
2. Для измерения силы тока менее 200 mA существует разъем с обозначением «VΩmA». Силу тока большего значения лучше не пробовать замерять — не выдержит или предохранитель или сам мультиметр.

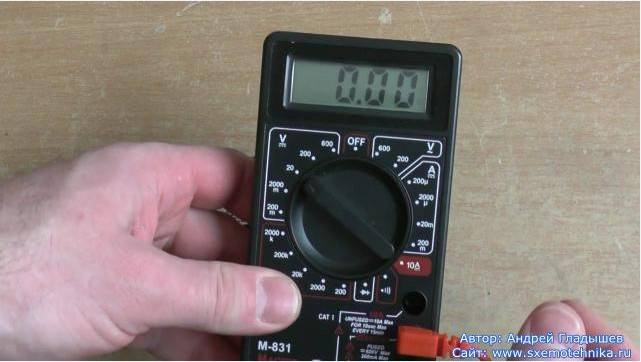

3. Разъемы для замера больших токов обозначаются «10 ADC». Это значит, что тестер способен замерять ток от 200 mA до 10 A. Цифра может быть другая — она показывает предел измерения.

Аналоговые мультиметры

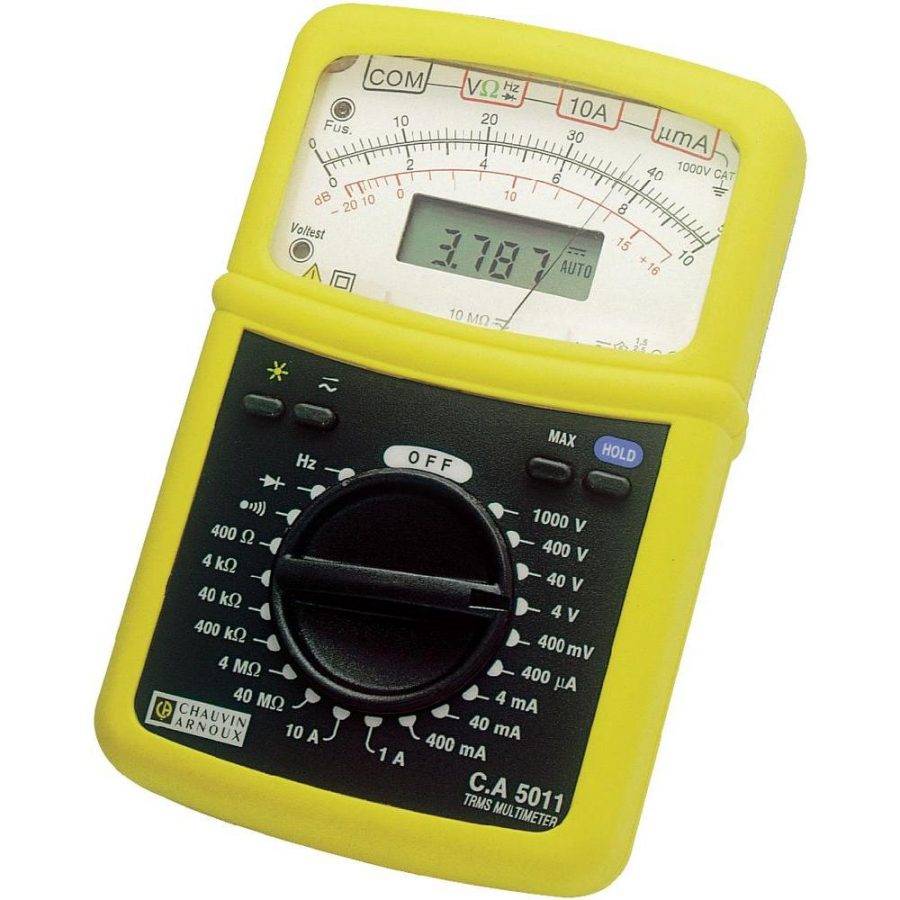

Аналоговый мультиметр имеет сходства с амперметром или вольтметром, так как у него имеется стрелка для определения величины. В некоторых случаях аналоговый прибор даже лучше цифрового. Многие специалисты данной области отдают предпочтение мультиметрам данного типа.

Стрелочным тестером возможно узнать емкость конденсатора, исправность полупроводниковых элементов, также можно измерить температуру. Данным видом очень удобно прозванивать проводку, проверять заземление.

Преимущество его состоит в том, что он способен определить точное изменение показателей в данный момент, в то время как цифровой может такие колебания не заметить. Настоящая диагностика необходима при обследовании катушки индуктивности или при тестировании конденсаторов.
