Микрометр: что это такое и как им правильно пользоваться

Рейтинг цифрового измерителя 2020

Если потребитель ищет отличный цифровой микрометр с трещоткой, тогда он будет выбирать между Mitutoyo 293 — 340 — 30 и Mahr Federal 40EWR. Хотя оба они построены по самым высоким стандартам, модель Mitutoyo обладает большей степенью точности. Из диапазона измерения около 200 мм микрометр Митутойо является точным до невероятно тонких 3 микрометров. 40EWR с точностью до 7 микрометров для аналогичного диапазона.

Другими словами, если нужна выдающаяся точность, лучше Mitutoyo 293 — 340 — 30 не бывает. Но если не нужны более 7 микрометров точности для измерений, полностью подойдут соотношением цены и производительности MahR Federal’s 40EWR, поэтому этот прибор больше будет частить в запросах.

Рейтинг лучших моделей

Мы составили для вас рейтинг лучших микрометров. При составлении списка мы руководствовались отзывами покупателей, качеством исполнения и функционалом микрометров. У каждого, кто выбирает микрометр, есть свои задачи. Соответственно, мы рассматриваем инструмент разного класса и точности. Кроме того, мы выбирали микрометры таким образом, чтобы их цена соответствовала качеству.

FIT 19909

Лучший бюджетный микрометр. Ручной механический инструмент со скобой обычной формы. Обладает достаточной для бытовых целей точностью измерения. Подойдет для домашней мастерской. У микрометра есть зажим, который позволяет зафиксировать инструмент и его шкалу в одном положении. Эта модель отличается высокой надежностью и универсальностью, а также небольшой ценой. Среди бюджетных микрометров FIT является самым популярным. Единственный недостаток — не самая большая точность измерения, даже если учесть другие механические микрометры из более дорогих ценовых категорий.

Преимущества:

• недорогой;
• легкий и компактный;
• надежный;
• есть зажим.

Недостатки:

точность измерения (в пределах 100 мкм).

Тип	Механический гладкий
Точность измерения	0,1 мм
Особенности	Фиксирующий зажим
Цена	1000 рублей

ЗУБР «ЭКСПЕРТ»

Еще один недорогой микрометр, но на этот раз — цифровой. Этот микрометр уже обладает достаточной точностью для того, чтобы использовать его для точных работ, в том числе ювелирных. В отличие от ручных механических микрометров, этим микрометром легче пользоваться — при нормальном обслуживании для измерения достаточно правильно поместить предмет между концами винта, а на экране отобразится правильное значение. Тем не менее, здесь есть и традиционная механическая шкала, которая позволяет использовать микрометр, как и обычный. Выбирать цифровой микрометр лучше тем, кто часто пользуется этим инструментом — это экономит время работы.

Преимущества:

• удобная эксплуатация;
• высокая точность;
• скорость работы;
• есть зажим;
• механическая и цифровая шкала.

Недостатки:

• зависит от источника питания;
• стоит дороже обычных микрометров.

Тип	Гладкий цифровой
Точность измерения	0,001 мм
Особенности	Фиксирующий зажим, цифровой экран, механическая шкала
Цена	3500 рублей

МКЦ 25 GRIFF

Продвинутый цифровой микрометр, который предназначен для измерений с высокой точностью. Главная особенность этого микрометра заключается в том, что он оснащен специальным портом, который позволяет подключать его к компьютеру. Благодаря этому легко записывать и изучать результаты измерений и совершать вычислительные работы. Этот микрометр подходит для профессиональных задач и позволяет делать работу в постоянном потоке. Этот микрометр работает только в цифровом режиме, механической шкалы для определения измерений нет.

Преимущества:

• высокая точность;
• возможность подключения к ПК;
• прочный винт из твердого сплава.

Недостатки:

• зависит от источника питания;
• нет механической шкалы;
• большая цена.

Тип	Гладкий цифровой
Точность измерения	0,001 мм
Особенности	Фиксирующий зажим, подключение к компьютеру
Цена	5000 рублей

ASIMETO 152-01-0

Рычажный механический микрометр, который подойдет для совершения точных измерений вплоть до 0,001 мм. Благодаря подвижной пятке (один из концов винта) микрометр может с большим усилием зажимать деталь, что увеличивает точность прибора. Этот микрометр подойдет для использования на производстве для контроля деталей или при выполнении других сложных работ.

Преимущества:

• высокая точность измерений;
• рычажный механизм;

Недостатки:

• вес — 80 грамм;
• цена;
• маленький диапазон измерения.

Тип	Рычажный механический
Точность измерения	0,001 мм
Особенности	Фиксирующий зажим, рычажная пятка без трещотки
Цена	20000 рублей

Микрометр листовой МЛ-25

МЛ-25 предназначен для измерения толщины листов металла или других материалов: бумаги, пластика, стекла и т.д. U-образная форма позволяет легко и удобно измерять листы перечисленных материалов. В качестве измерителя используется неподвижная пятка и винтовая пара. В этом микрометре стоит механическая радиальная шкала, работающая с точностью до 0,01 мм.

Преимущества:

• удобно работать с листами;
• легкий и компактный;
• высокая точность измерения.

Недостатки:

• ограниченный диапазон задач;
• цена.

Тип	Механический листовой
Точность измерения	0,01 мм
Особенности	Радиальная шкала
Цена	7500 рублей

Как пользоваться микрометром

Принцип использования очень прост и в целом изложен в этом видеоуроке.

Если же разбить последовательность по шагам, она будет такой:

зажимаем скобу инструмента в тисках – это необходимо сделать, чтобы освободить руки и упростить процесс замеров;

зажать губками (пяткой и шпинделем) прибора измеряемую деталь

Очень важно не пережать, поскольку это приведет к срыву резьбы и полной непригодности микрометра к работе. Так называемый барабан крутится только до соприкосновения губок с деталью, далее в действие вступает трещотка

Фрикционные механизм не позволит увеличить усилие сверх нормативного и предотвратит порчу изделия. Признаком необходимости прекратить вращение фрикциона становится характерный треск;

далее по разметке шкалы на стебле и барабане определяется искомый размер.

Для этого вначале отсчитывается целое количество миллиметров (на нижней шкале стебля), далее определяется количество половинок миллиметра (по верхней шкале) и сотых долей миллиметра по круговой шкале барабана. Полученные цифры суммируются.

В примере на иллюстрации выше целое количество отметок составляет тринадцать, после тринадцатой отметкой между ней и краем барабана есть отметка половины миллиметра. Положение круговой шкалы дает отметку 27 – то есть 0,27 мм. Соответственно, размер в целом составит 13,77 мм.

Для работы с цифровым микрометром выполняются пункт 2 и частично 3. Частично – поскольку нет необходимости отсчитывать деления, на дисплее сразу же будет отражено действительное значение размера.

Важно: при замере диаметра необходимо убедиться в том, что измеряется именно максимальный размер сечения цилиндрической детали. Соскальзывание губок прибора приведет к погрешности измерений.. Перед началом работы пятка и край шпинделя (насадки) очищаются от загрязнений, а прибор обязательно проверяется и калибруется

Перед началом работы пятка и край шпинделя (насадки) очищаются от загрязнений, а прибор обязательно проверяется и калибруется.

Типы микрометров по способу индикации

Приборы принято подразделять также по типу индикации. Некоторые устройства позволяют проводить замеры в самые короткие сроки и не требуют от пользователя дополнительных подсчетов.

Механические

Самые простые и бюджетные приборы оснащены нониусным барабаном, при помощи которого и снимаются размеры. Параметры заготовки нужно определять по шкалам, нанесенным на поверхность инструмента.

При применении механического микрометра пользователь вынужден сам высчитывать результаты измерений

Стрелочные

Такие приборы оснащены индикатором с круговой шкалой и стрелкой в закрытом корпусе. К стрелочному типу относятся многие рычажные и листовые модели инструмента, особенно советского производства.

Стрелочные устройства называют еще часовыми

Цифровые

Одна из самых удобных в применении разновидностей оснащается электронным дисплеем. Результаты замеров выводятся на экран, никаких дополнительных подсчетов пользователю проводить не нужно.

Цифровые микрометры применяют на производстве, где за короткое время нужно осуществить серию замеров

Лазерные

Самая современная и дорогостоящая разновидность прибора. Результаты замеров высчитываются на основании разницы отклонения лазерного луча, и готовые данные инструмент отображает на дисплее. Чаще всего устройства применяют в лабораториях, где важна предельная точность.

Для дома лазерный микрометр покупать нет смысла — он стоит дорого, а его возможности не востребованы

Как работает микрометр: устройство и принцип измерения

Типовой инструмент представляет собой тиски для зажима детали и комплект механизмов для снятия показаний. В него входят следующие элементы:

• скоба;
• шпиндель;
• стебель с разметками;
• пятка.

В рамках эксплуатации осуществляется перемещение двух винтов, соединенных с осью и отклоняющейся от нулевых отметок. Наблюдаемые расхождения – это искомые данные, которые следует зафиксировать на одной из шкал:

• основная (круговая) – выполнена неподвижной, с промежуточным шагом в 0,5 мм;
• нониусная (дополнительная) – сделана крутящейся, на барабане, показывает уже доли миллиметров; нужна для уточнения линейных габаритов заготовки.

Для предотвращения механических повреждений детали предусмотрена трещотка: она устанавливается на торце прибора и прокручивается с характерным звуком, если позиционирование выполнено верно.

Типы и назначения микрометрических инструментов

Для измерения расстояния требуется правильный тип инструмента и исправный микрометрический винт. С целью замера толщины предмета применяется внешний вид. Эти распространенные инструменты также известны как микрометрические суппорты. Снаружи инструмент измеряет провода, сферы и блоки. Внутренние микрометры делают противоположное измерение, расстояние внутри предмета, например, диаметр отверстия. Микрометры трубки измеряют толщину трубки, а микрометры глубины измеряют глубину прорези или шага.

Выгодные цены на микрометры

Каждый тип оснащен специализированным оборудованием для конкретных задач. Поскольку захватывают измеряемый объект то наковальня и наконечник шпинделя являются деталями которые настраиваются для уникальных применений. Некоторые микрометры имеют несколько наковален для более точного замера. Наковальня может быть сформирована в виде диска, v-образной формы или образовать часть винтовой резьбы. Некоторые микрометры поставляются со сменными наковальнями, что позволяет проводить различные виды измерений. Рассмотрим наиболее известные и распространенные микрометрические инструменты их типы и назначения.

Наружный

Распространенным и постоянно применяемым видом, является наружный вид.

Его действие применяется с целью замера внешнего диаметра объекта.

Применяется для измерения внешнего диаметра объекта

Внутренний

Внутренний вид применяется в целях замера внутреннего диаметра отверстия или трубки.

Два вида внутреннего микрометра:

• Суппорт
• Трубчатый

Применяется для измерения внутреннего диаметра отверстия или трубки

Вариант штангенциркуля

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле. Челюсти вставляются в измеряемое пространство и регулируются поворотом наперстка или храповика.

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле

Трубчатые и стержневые

Трубчатые микрометры и стержневые помещаются в измеряемое пространство и расширяются до тех пор, пока измерительная поверхность не коснутся края измеряемого пространства.

Помещаются в измеряемое пространство

Стержневой инструмент поставляется с набором измерительных стержней, которые прикрепляются к микрометру, там самым расширяют измерительные возможности прибора.

Некоторые стержневые микрометры имеют рукоятку, которая соединяется с инструментом и помогает пользователю измерять в труднодоступных местах.

Стержневые микрометры помещаются в измеряемое пространство

Стержневой инструмент поставляется с набором измерительных стержней

Глубинный

Глубинные применяются, с целью замера глубины отверстий, пазов и ступеней.

Они поставляются с различными сменными стержнями разной длины, так что их можно использовать для измерения диапазона глубин.

Применяются для измерения глубины отверстий, пазов и ступеней

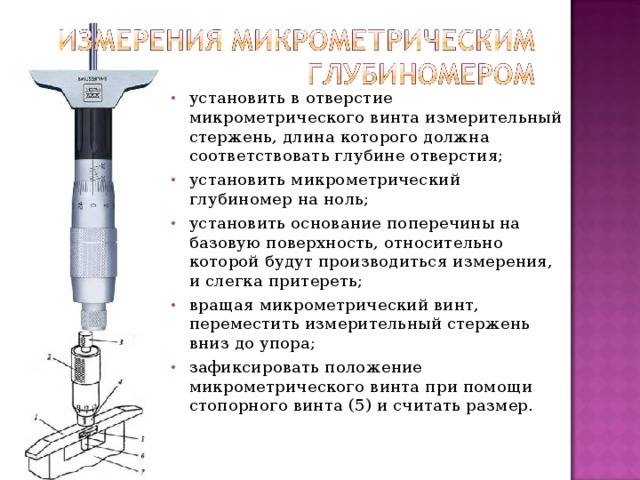

Как использовать микрометр

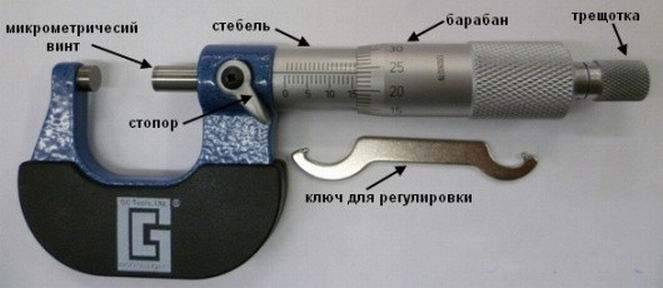

На рисунке выше представлено наименование основных узлов ручного микрометра. Также существуют инструменты с приборной круговой и электронной шкалой, но что касается правил замера то они идентичны, а процесс определения результата там гораздо проще, чем на ручном микрометре, достаточно лишь зафиксировать результаты приборов.

Конструкцию и процесс применения микрометра вы можете изучить по представленному ниже видео.

Сама схема замера достаточно простая, но необходимо точно соблюдать последовательность чтобы не исказить конечный результат:

• Установите замеряемую деталь между пяткой и микрометрическим винтом. Учтите, что максимальный ход винта составляет 25 мм. Поэтому размер детали не должен быть более чем на 25 мм меньше максимального расстояния между пяткой и винтом. Соответственно для микрометра М50 замеряемый размер должен быть не менее 25 мм.
• Держите инструмент за изолированную часть дуги. Иначе возможен нагрев корпуса и искажение результата.
• Понемногу вращайте барабан, пока винт не приблизится к поверхности замеряемой детали.
• Далее вращаем трещотку до упора по часовой стрелке, держась за нарезку. Винт окончательно считается зафиксированным при характерном звуке проворачиваемой трещотки.

Фиксируем показатели верхней и нижней шкал на линейке, и круговой шкалы на барабане. Это необходимо для дальнейшего определения размера.

Описание и действие

Прибор на современном рынке представлен множеством типов и моделей, которые по принципу действия и правилам эксплуатации не имеют существенных различий. Исключением являются лишь электронные и лазерные приборы.

Название инструмента указывает размерную величину, в пределах которой прибор способен с достоверной точностью определить размер детали. Один микрон — очень мелкий параметр; на практике чаще пользуются точностью в 50 микрон — это величина, значение которой может повлиять на результат сборочных работ либо настройку детали.

Приемы измерения микрометром — абсолютный и относительный. При первом варианте разъем прибора прилагается непосредственно к поверхности детали. Зажимы для крепления выставляются в соответствии с геометрией измеряемой детали. Показания в микронах снимаются согласно измерительным шкалам.

Относительный метод основан на данных, снятых при измерении предметов, которые находятся в непосредственной близости к искомому объекту обмера. В дальнейшем с их помощью косвенным математическим путем устанавливаются искомые параметры этого предмета.

Комплектация микрометра

Универсальный измерительный инструмент лучше всего подходит для использования в быту. В комплект устройства может входить до пяти разных сменных пяток, благодаря чему можно производить измерения предметов различных форм и размеров. Данный тип микрометра состоит из нескольких основных элементов.

1. Специальный стебель, на поверхности которого расположены шкалы, являющиеся основой нумерации. Эта деталь имеет два вида шкалы: основная, которая уже пронумерована и указывает на количество целых миллиметров, и дополнительная шкала — показывает не целые, а количество половин миллиметров.
2. Качественный инструмент оснащён прочной скобой из жёсткого материала. Проблема некачественных микрометров в том, что при незначительном повреждении и деформации скобы, ухудшается точностью измерения прибора.
3. Устройство включает в себя эталон — специальный элемент, предназначенный для осуществления систематических проверок точности настроек прибора. Стоит сразу отметить, что далеко не каждый микрометр включает в комплект данную деталь.
4. Прибор имеет пятку. Данный конструктивный элемент бывает двух типов: встроенный в корпус микрометра и съёмный. Однако последний вариант встречается только у тех приборов, которые имеют широкий измерительный диапазон.
5. Для точного измерения десятых и сотых долей миллиметров в прибор встроен специальный барабан. Кроме того, торцовая часть этого элемента также используется в качестве указателя для шкалы, расположенной на стебле устройства.
6. Устройство также состоит из стопорного механизма, который выполнен в форме винтового зажима. Данный элемент необходим для того, чтобы фиксировать прибор в период настройки его параметров либо в процессе снятия показаний.

Электронные версии микрометров имеют табло, которое может настраиваться одновременно на несколько разных систем отсчёта, к примеру, сразу на дюймы и миллиметры. А также табло показывает индикатор заряда батареи. Если прибором, в процессе проведения замеров, не пользоваться более пяти минут, срабатывает автоматическое выключение системы, позволяющее экономить заряд.

Способы проведения измерений

Измерение микрометром можно осуществлять двумя основными способами.

• Относительный метод. Предполагает измерение различных предметов и границ, располагающихся близко к измеряемой детали, размеры которой потом предстоит вычислить посредством математических расчётов.
• Абсолютный метод. В этом случае измерение осуществляет путём прикладывания разъёма микрометра непосредственно к предмету, который предстоит измерить. Чтобы зафиксировать измеряемую деталь, выставляются специальные зажимы, которые есть у прибора. После чего размеры этого предмета считываются со шкал, которые расположены на стебле устройства.

Важно помнить, что перед тем как начать пользоваться микрометром, необходимо дать время прибору немного побыть в одном температурном режиме. Как правило, достаточно около трёх часов

Настройка прибора

Перед началом проведения измерений необходимо подготовить микрометр и настроить его, чтобы избежать возникновения погрешностей в процессе вычисления размеров. Процедура настройки включает в себя несколько обязательных этапов:

1. Вначале необходимо проверить прочность крепления пятки прибора.
2. Также проверяется жёсткость крепления стебля микрометра в скобе.
3. Всё конструктивные элементы устройства следует тщательно протереть мягкой тряпочкой.
4. Далее нужно проверить нулевые данные. Как правило, у большинства моделей инструмента для этой цели соединяются винт устройства и верхняя часть пятки так, чтобы было несколько щелчков трещотки — в пределах трёх — пяти щелчков. Если всё делать правильно, показания микрометра должны оказаться на уровне 0.00.

После настройки можно приступать к проведению измерений.

Особенности и сравнение типов микрометров

Цифровой микрометр имеет сильные преимущества перед другими видами, что сделало его популярным на рынке. Но есть и недостатки, которые нужно иметь в виду при выборе. Перечислим основные преимущества.

• Он удобен и прост в использовании, позволяет делать точные замеры.
• Считывание показаний с дисплея без необходимости высчитывать деления по обычной шкале значительно ускоряет работу.
• Есть и дополнительные возможности. Некоторые приборы имеют цифровое меню настройки параметров измерения. Кроме того, они могут хранить в памяти множество значений и сравнивать их между собой. Эта функция даёт возможность произвести ряд замеров и сравнить показатели намного быстрее и удобнее. Аналогичной функцией обладает один из типов механических микрометров – рычажный, но это его основное предназначение, и для других целей он не подходит (в отличие от электронного). Вы можете рассматривать покупку этого инструмента, если ваша главная рабочая потребность состоит в серийных измерениях каких-то деталей и сравнении значений.

Перейдём к недостаткам.

Батарейки разряжаются со временем, их необходимо заменять.
Необходимо соблюдать осторожность во время работы, чтобы не повредить экран.
Датчик также может быть выведен из строя случайным ударом.
Приборы, оснащённые электроникой, имеют меньший срок эксплуатации, чем механические, а стоят дороже.

Устройство цифрового микрометра

фото:устройство электронного микрометра

В качестве основных деталей, входящих в состав измерительного устройства, стоит отметить:

• Скоба, которая задает предел измерений, и на которой иногда встречается теплоизоляционная накладка;
• Пятка, выполненная из твердосплавного материала;
• Микровинт из твердосплавного материала;
• Зажимающее устройство, фиксирующее показания в одном положении;
• Барабан;
• Трещотка;
• Стебель;
• Электронное устройство, считывающее показания;
• Цифровое табло, в некоторых случаях с матовым покрытием для уменьшения бликов.

Принцип работы микрометра

Измерения проводятся путем определения отдаления микровинта от пятки. В нулевом положении они полностью сомкнуты. Но с каждым поворотом барабана микровинт отдаляется от нее. Перемещение винта прямопропорционально вращению барабана и равняется 0,5 мм на один полный поворот. При помещении в измерительную область заготовки, эти две детали плотно упираются в нее, для чего нужно приложить усилия. Полученное значение и будет размером детали. Микропроцессор микрометра определяет все передвижения микровинта и передает их на табло, так что пользователю ничего не нужно рассчитывать самостоятельно.

Как пользоваться микрометром

Измерение диаметра микрометром, а также определение линейных размеров проводится по определенным правилам. В первую очередь, устройство следует протереть сухой тряпкой, в особенности, измерительные поверхности. Далее следует сделать быструю поверку при помощи эталона. Как правило, он имеет известный размер и достаточно только узнать соответствие. С учетом того, что речь идет об электронном устройстве, это занимает совсем мало времени. Это же помогает проверить работоспособности устройства и ход винта.

После окончания подготовительных операций можно приступать к измерениям. Какой бы у микрометра диапазон измерений не был, в начальном положении его следует поставить на ноль. Затем следует отвести микровинт на такое положение, чтобы заготовка смогла пролезть в измерительную область. Затем следует сдвинуть поверхности и прижать их к заготовке с силой в несколько Ньютон. В таком случае измерительный инструмент выдаст максимально точные размеры. После использования его следует выключить и снова протереть тряпкой.

Производители

• Standard GAGE (Китай-Швейцария);
• Tesa (Швейцария);
• Микротех (Украина);
• ПК ГТО (Россия);
• Mitutoyo (Япония);
• Came To (Южная Корея);
• S-Line;
• JTC (Тайвань).
• Force (Тайвань).

Устройство микрометра

Рассмотрим приборы, относящиеся к стандартному типу МК которые из-за наличия у них плоских измерительных поверхностей именуют гладкими.

Составные части микрометра

Они предназначены для наружных измерений с точностью до одной сотой миллиметра. Основными деталями и узлами, гладкого микрометра, являются неразъемно соединенные между собой:

• микрометрическая головка
• скоба

Микрометрическая головка

Это механическое отсчетное устройство с разрешением, как правило, в одну сотую миллиметра.

Микрометрическая головка

Механизм состоит из стебля, на лицевой части которого нанесены две линейные шкалы, разделенные контрольной риской.

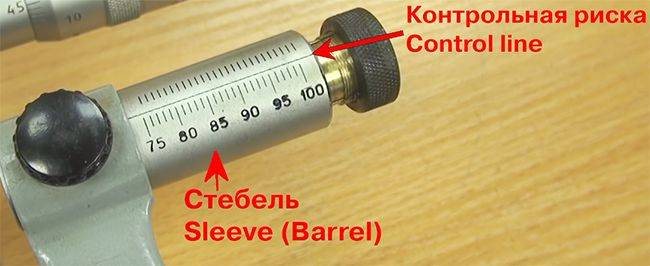

Стебель с нанесенной на нем шкалой и контрольной риской

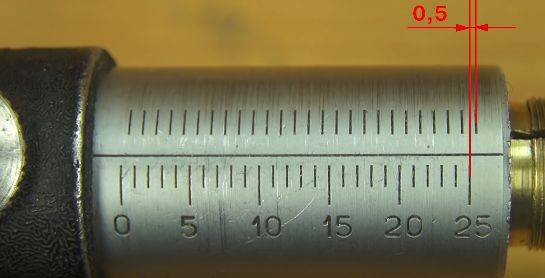

Обе шкалы миллиметровые, по шкале отмеченной числами, отсчитываются целые миллиметры. Шкала без чисел смещена относительно миллиметровой наполовину миллиметра.

Шкала без чисел для подсчета половин миллиметра

По ней определяют наличие или отсутствие в размере, половин миллиметра. С одной стороны в стебель вмонтирована микрометрическая гайка.

Микрометрическая гайка

Разрезы и навинчиваемые на её наружную резьбу регулировочная гайка предназначены для устранения люфта в соединении с микрометрическим винтом.

Регулировочная гайка

Отверстие в стебле является направляющим для вращательного и поступательного движения цилиндрической части микрометрического винта.

Отверстие в стебле

Винт имеет высокоточную резьбу с полумиллиметровым шагом.

Микрометрический винт со шпинделем

Цилиндрическая часть винта, условно назовем ее шпинделем, движется по направляющему отверстию в стебле. Торец шпинделя это одна из измерительных поверхностей инструмента.

Измерительные плоскости

На другом конце винта через соединительные детали крепится барабан с круговой шкалой.

Барабан с круговой шкалой

У приборов небольших габаритов круговые шкалы обычно поделены на 50 частей.

Поворот круговой шкалы относительно контрольной риски на одно деление, соответствует перемещению шпинделя на одну сотую миллиметра. Получается, цена деления шкалы барабана 0,01 мм.

Вращение барабана при измерениях и настройке должно выполняться только за колесо привода фрикциона или трещотки.

Трещетка и фрикцион

Трещоткой называют храповой механизм, который также как и фрикцион срабатывает при крутящем моменте превышающем расчётно-допустимый. На микрометре типа МК устанавливаются головки с одинаковым измерительным диапазоном 25 мм.

Скоба микрометра

Стебель соединён скобой, а с противоположной ее стороны расположена пятка. У микрометров типа МК с верхним пределом измерений до 300 мм пятка несъёмная.

Скоба и пятка микрометра

Торцы пятки и шпиндельной части винта это измерительные поверхности или плоскости с высокой взаимной параллельностью. Винт и пятка соосные.

Твердосплав на торцах пятки и шпиндельной части винта

Для противодействия износа на оконечности пятки шпинделя обычно наплавляют твёрдосплавные элементы.

Популярное: Сверло Форстнера – в чем преимущество перед иными инструментами?

Виды микрометров по области применения

По области применения выделяют следующие виды микрометров.

Гладкие микрометры

Их обычно применяют для измерения плоских и крупных предметов. Чаще всего при помощи таких микрометров определяют диаметры деталей и их сечения.

Фотография №1: гладкий микрометр

Микрометры-нутромеры

Основная задача таких приборов — измерение внутренних диаметров изделий. Такие микрометры чаще всего применяют в токарном деле для контроля изменения внутренних диаметров деталей в процессе обработки.

Фотография №2: микрометр-нутромер

Микрометры для горячего проката

Это специализированный инструмент, по внешнему виду и конструкции значительно отличающийся от традиционных измерительных приборов данного типа. Этот микрометр имеет колесо с разметкой. С его помощью измеряют толщины изделий при их прокатывании через щипцы.

Фотография №3: микрометр для горячего проката

Микрометры для измерения расстояния между зубцами (зубомеры)

Эти приборы имеют специальные конические насадки, предназначенные для измерения ширины пазов, а также размеры зубчатых колес или шестеренок. Инструменты калибруют по деталям, имеющим эталонные размеры.

Фотография №4 микрометры для измерения расстояния между зубцами (зубомеры)

Двухшкальные микрометры

Такие микрометры еще называют предельными. Предназначены для измерения габаритов сложных деталей.

Фотография №5: двухшкальные микрометры

Трубные микрометры

Основные задачи таких микрометров — измерение толщин труб и их износа. Такими приборами чаще всего пользуются при проверках представители управляющих компаний.

Фотография №6: трубные микрометры

Отличительная черта таких микрометров — наличие специальных насадок, позволяющих измерять бугристые и неровные поверхности. Это актуально, если трубы, к примеру, покрылись ржавчиной.

Резьбомерные микрометры

Имеют специальные насадки для измерения глубины дюймовых и метрических резьб.

Фотография №7: резьбомерный микрометр

Микрометры для измерения толщин листов

С их помощью измеряют толщины заготовок из листовых материалов (металлопрокат, полипропилен и пр.). Могут иметь узкие и удлиненные насадки. Изделия первого типа предназначены для измерения узких листов, а второго — вытянутых и широких.

Фотография №8: микрометр для измерения толщин листов

Канавочные микрометры

Имеют специальные щупы. Их вставляют в канавки, углубления, отверстия и ямы для измерения их габаритов.

Фотография №9: канавочный микрометр

Проволочные микрометры

Эти узкоспециализированные приборы предназначены для измерения диаметров шариков в подшипниках и проволок.

Фотография №10: проволочный микрометр

Призматические микрометры

С поомощью таких микрометров измеряют, к примеру, такие инструменты, как лезвия и ножи.

Фотография №11: призматический микрометр

Процедура измерения

Чтобы проводить точные измерения, необходимо чётко понимать, как пользоваться микрометром. На самом деле измерять прибором очень просто, если понимать основные принципы его работы.

Первое, что предстоит сделать перед началом работы — проверить калибровку устройства. Микрометр систематически требуется проверять на предмет отсутствия дефектов и отклонений, которые могут возникать в процессе проведения измерений.

В том случае, когда сбивается шкала, следует провести регулировку при помощи специального ключа, входящего в комплект каждого микрометра. Ну, а для того чтобы понять, насколько точен инструмент, достаточно просто сомкнуть измерительные плоскости.

При этом нужно помнить, что после того как микрометрический винт встанет впритык к противоположной плоскости, на электронном табло устройства высветится показатель ноль. Что же касается механических приборов, то в таких устройствах барабан должен практически полностью прикрывать стебель инструмента, в то время как скошенный край должен стать на нулевую отметку.

После проверки следует зафиксировать измеряемую деталь. Однако этот процесс имеет некоторые особенности, которые следует учитывать. Слишком сильно зажимать деталь никогда нельзя, так как это может негативно сказаться на результатах измерения и даст большую погрешность в вычислениях.

Для зажима деталей в устройстве предусмотрен специальный механизм. Чтобы зафиксировать предмет, необходимо дожать винт устройства при помощи специального барабана, располагающегося непосредственно у 2-й измерительной плоскости.

В процессе закрепления предмета должен почувствоваться небольшой упор, после чего можно постепенно делать смещение по ручке и производить вращение трещотки. Как только будут слышны щелчки, следует прекратить вращение, поскольку это означает, что деталь уже хорошо зафиксирована.

Заключительный этап — снятие показаний прибора. Что касается электронных приборов, то тут всё просто — достаточно посмотреть на дисплей и переписать полученные данные. Механические устройства немного сложней в этом плане. Для того чтобы понять, какие показания зафиксировало устройство, необходимо сначала считать информацию с крупных, а затем с мелких цифр, располагающихся на обеих шкалах. Нужно помнить, что нижние деления указывают на 1 мм, в то время как верхние — на 0.5 мм.

Как видно, пользоваться измерительным инструментом несложно, и наличие каких-то определённых навыков и опыта для этого не требуется.

Рекомендации по эксплуатации

Чтобы микрометр прослужил как можно дольше, а его показатели давали верные результаты измерений, необходимо придерживаться некоторых правил эксплуатации.

• После каждого использования устройства, его следует очищать от пыли и других загрязнений. Наиболее тщательно нужно очищать измерительные поверхности.
• Чтобы прибор всегда показывал только точные данные, необходимо следить за тем, чтобы устройство сохраняло первоначальную форму. То есть нельзя допускать, чтобы микрометр падал, ударялся или получал иные механические повреждения — это приведёт к сбою микрометра и калибровки.
• Проводить измерения необходимо только чистых и гладких поверхностей деталей. То есть на поверхности измеряемого предмета не должно быть грязи или наждачной пыли.
• Переносить устройство лучше всего в специальном защитном футляре или кейсе, которые предназначены для подобных целей и включаются в комплект к микрометру.
• Хранить прибор следует в сухом месте со стабильной температурой воздуха и минимальной влажностью. Любые температурные перепады могут негативно сказаться на работе устройства.
• Если инструмент не планируется использовать продолжительное время, то его необходимо протереть специальным составом — авиационным бензином, после чего насухо вытереть и смазать вазелином.
• Никогда не следует измерять накалённые или горячие элементы, поскольку в этом случае результаты измерений могут оказаться неточными.

Нужно понимать, что точность вычислений устройства в первую очередь зависит от того, как с ним обращаться. Если соблюдать эти рекомендации, то микрометр прослужит не один год, а его работа будет радовать максимально верными вычислениями.

https://youtube.com/watch?v=refwC-OgWIo
