Как пользоваться кронциркулем

Детали конструкции

Циркуль состоит из 5 основных частей: держателя, 2-х штанг, крепления штанг, насадки-иглы и насадки для рисования.

Держатель

В зависимости от возраста различается размер и форма, а также материал. Обычно держатель сделан из пластика. Основная проблема — скольжение руки. Потому эффективнее либо держатели с засечками, либо сделанные с использованием мягких материалов.

Еще один способ улучшить работу — эргономичный держатель, который максимально адаптирован под пальцы, это сразу видно по форме держателя.

Штанги

Основной элемент циркуля. Профессиональные циркули изготовляют из металлов повышенной жесткости, что делает погрешность черчения минимальной. Обычно это латунь и ее сплавы. Штанги популярных моделей делают из разных материалов.

• Из пластика (например, обучающие модели) — они легче для детей, их можно покрасить в яркие цвета, невысокая стоимость. С другой стороны, страдает точность, но это далеко не первая задача этих предметов для детей. Ведь главное — обучиться.
• Из легких сплавов, как правило, цинко – магниевых. Сплав легче, его легко обрабатывать, у него невысокая стоимость. Очень часто стали применять полые штанги: когда металл загибается для объема, а внутри его нет. Это экономит вес, а значит снижает цену, и влияет на устойчивость циркуля, а следовательно, и его точность.
• Из стали. Это, как правило, классические модели. Штанги изготовлены из цельного или загнутого бруска. Цельные штанги являются преимуществом, поскольку обладают повышенной точностью. Универсальное правило: при покупке попробуйте штангу циркуля на жесткость. Если штанга «ходит», точность будет не на высоте.

Крепление штанг

В профессиональных изделиях на каждой штанге вытачиваются пазы, в которые штанги вставляются и прикручиваются. Сверху одевается декоративный пластиковый футляр. За счет жесткости металла такой циркуль всегда имеет минимальный ход, штанги крепко держатся друг за друга.

Популярные модели используют пластиковое соединение или штанги напрямую прикручиваются друг к другу. Отсутствие болтов в таком случае делает циркуль очень недолговечным. Качественный циркуль легко определить: если уже при покупке штанги свободно ходят, таким предметом трудно будет пользоваться впоследствии.

В последнее время все более популярными становятся модели с фиксаторами штанг, когда штанги принудительно фиксируются в нужном положении. Фиксаторами служат либо рычаг с шарниром, либо винтовое крепление.

Игла

Также отвечает за точность. В обучающих циркулях вставлена не острая игла, о которую практически невозможно пораниться. Она хуже держит точку отсчета, но гораздо безопасней.

В моделях для старших игла острая. Отличается лишь ее длина и способ крепления: она бывает приваренная или заменяемая. Поскольку у профессиональных циркулей иглу даже затачивают, заменяемая/сменяемая игла является преимуществом. Длина иглы пропорциональна возрастной категории: чем более профессиональный предмет, тем длиннее игла. На школьных циркулях игла 3-5 мм, на профессиональных 7-9 мм.

Еще одна особенность — специальный встроенный чехол, защищающий руки и пеналы от контакта с иглой. Бывают чехлы, сдвигаемые руками, а также кнопки складывания игл. Еще одна интересная разработка в области безопасности — складываемые насадки, когда оба острых конца убираются внутрь циркуля, делая его безопасным даже для ношения в кармане.

Насадки

Последняя и важнейшая деталь.

На чертежных циркулях бывает 3 вида насадок.

• Самая популярная — с грифелем диаметром 2 мм. Именно эта насадка используется профессионалами. Она же менее всего удобна в «школьной» жизни — нужно покупать специальную «заправку».
• Следующая по популярности — насадка с универсальным держателем, где чертежным инструментом может выступать любая пишущая принадлежность «околокруглого» диаметра. Еще ее называют «козья ножка». Она прошла большой путь и сегодня по точности и качеству на школьном уровне вполне соперничает с традиционным грифелем. Она самая удобная, поскольку с ней можно использовать практически любой карандаш.
• И, наконец, насадка с механическим карандашом 0,5 мм, где пишущим узлом является грифель диаметром 0,5 мм. Самая непритязательная из точных насадок, нужно лишь иметь грифели.

У каждой возрастной категории есть своя длина циркуля: у обучающих — до 12 см , у циркулей для средней школы — 12-13 см, для старшей школы — 13-15 см, более 14 см — профессиональные модели.

Назначение и использование

Главная задача прибора – определение размеров деталей и частей различных предметов:

• высоты;
• длины;
• ширины;
• толщины;
• диаметра

Нужно это в первую очередь для того, чтобы сравнить полученные значения с эталонными. Приспособление очень часто используют совместно со штангенциркулем и линейкой. Это необходимо для измерения:

• наружных линейных размеров;
• стенок сложных деталей с выступами;
• интервалов;
• перемычек;
• ступеней.

Так же прибор применяется:

• при разметке заготовок;
• при грубом измерении диаметров различных деталей при черновом обтачивании на токарном станке.

Выполняя линейные измерения, следует развести ножки инструмента до нужного состояния. Затем они сводятся до того момента, пока не заденут стенки предмета, который нужно измерить. Далее, при помощи линейки необходимо определить расстояние между концами лапок прибора. При выполнении разметок длина раствора выставляется при помощи штангенциркуля или линейки.

Назначение и использование кронциркуля

Основным предназначением кронциркуля является определение длин деталей и частей механизмов для того, чтобы иметь возможность сравнить их с эталонными значениями. Следует, однако, заметить, что с помощью этого приспособления можно определять отнюдь не только длину. Кронциркуль позволяет также измерять, к примеру, и такой параметр, как диаметр. Одной из характерных особенностей этого измерительного инструмента является то, что он, в отличие от многих других, совершенно не нуждается в поверке. Для того, чтобы сравнить с образцовыми размерами действительные размеры каких-либо объектов, часто применяют именно кронциркуль. Происходит это следующим образом: измерив с его помощью деталь, полученные данные просто-напросто сравнивают с образцовыми величинами, и на основании этого сравнения делают соответствующие выводы.

Кронциркуль, предназначенный для проведения наружных измерений, – это вспомогательное приспособление, которое используется для проведения слесарных, чертежно-измерительных и некоторых других работ. Его обычно применяют в сочетании с линейкой либо штангенциркулем, чтобы произвести оценочное измерение наружных линейных размеров, перемычек, интервалов, ступеней, стенок сложных деталей, имеющих форму уступов. Кроме того, кронциркули часто используются при разметке заготовок.

Применяют кронциркуль и для таких операций, как грубые измерения диаметров различных деталей тогда, когда на токарных станках производится черновое обтачивание их наружных цилиндрических поверхностей. В тех случаях, когда кронциркуль свободно, то есть с легким касанием о поверхности и без сильного нажима проходит через деталь, то значение его раствора можно считать соответствующим диаметру.

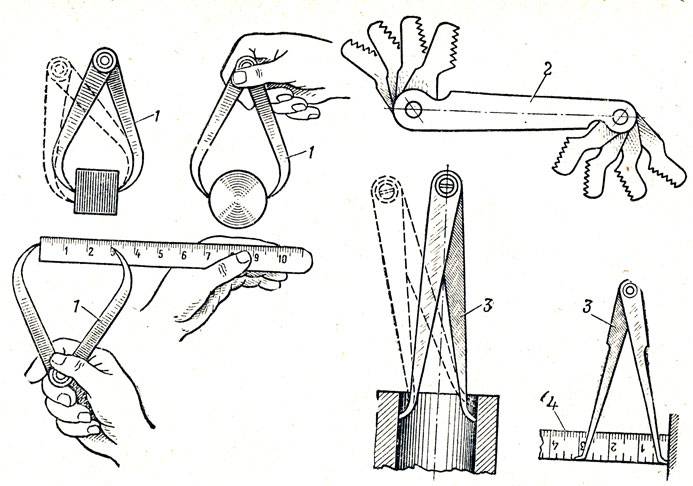

Для проведения линейных измерений с помощью кронциркуля его губки разводят до необходимого состояния. Далее они сводятся до тех пор, пока не коснутся стенок измеряемой детали. После этого с помощью линейки нужно просто измерить ширину раствора губок.

При проведении с помощью кронциркуля контрольных или разметочных работ размер раствора предварительно выставляется с помощью металлической линейки, концевых мер или штангенциркуля.

Для изготовления кронциркулей используется конструкционная сталь, а их разметочные поверхности закаляются. Согласно действующим стандартам, твердость измерительных поверхностей должна составлять как минимум . Для регулировки расстояний между ножками в конструкции кронциркуля может быть включен винт.

Рисуем окружность при помощи линейки

Для тех, у кого под рукой есть линейка, пригодится следующий способ создания круга. К листу бумаги нужно приставить линейку, в этой точке будет центр окружности. Поставьте еще одну отметку возле цифры, обозначающей радиус. Затем необходимо поставить третью точку, для этого слегка переместите край чертежного инструмента, но так чтобы 0-я отметка осталась на месте, и выше второй отметки поставьте засечку.

Повторяйте эти действия, чтобы в итоге получилась окружность. Она будет состоять из пунктиров. Чем больше мелких черточек, тем проще провести ровную сплошную. Этот способ легкий, но довольно долгий.

Какие циркули существуют сегодня?

Сейчас не все разновидности этого инструмента ассоциируются с построением окружностей, но название все равно осталось — условно их можно причислить к циркулям. Все потому, что рабочая часть всех циркулей, независимо от модификации, представляет собой две подвижные ножки (или губки), расстояние между которыми можно менять при их смыкании или размыкании. А вот форма рабочей части уже определяет функцию инструмента. Более детально о каждом из них Вы узнаете из таблицы.

Название	Описание
Разметочный циркуль	Простейшее приспособление для измерения длин и перенесения их с чертежа на деталь. Имеет две остроконечные ножки, которые разводятся и смыкаются за счет шарнирного соединения. Также в конструкции может быть предусмотрен винт, с помощью которого можно зафиксировать ножки в нужном положении для более точного перенесения размеров или сравнения параметров нескольких деталей.
Чертежный циркуль	По строению напоминает разметочный, отличительной деталью является кольцо для карандаша, закрепленное на одной из ножек. Зафиксировав карандаш на одной ножке, а другую воткнув в поверхность, на которой будет выполнен чертеж, нужно выбрать необходимое расстояние между ножками и начертить окружность, перемещая карандаш вокруг оси опорной ножки.
Кронциркуль для наружных измерений	Состоит из двух загнутых внутрь ножек, между которыми зажимается измеряемая деталь. Даже когда концы циркуля сомкнуты, между ножками остается большое расстояние, что позволяет делать замеры труднодоступных участков заготовок. Если нужны максимально точные данные, то лучше выбрать изделие с фиксирующим винтом.

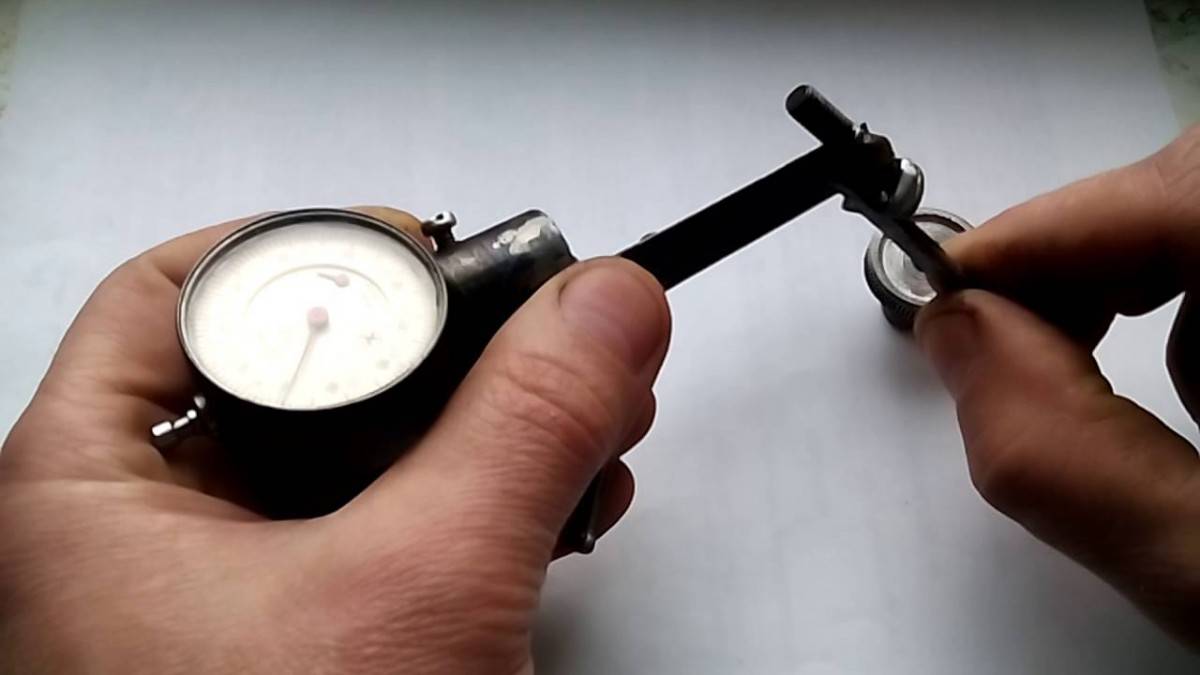

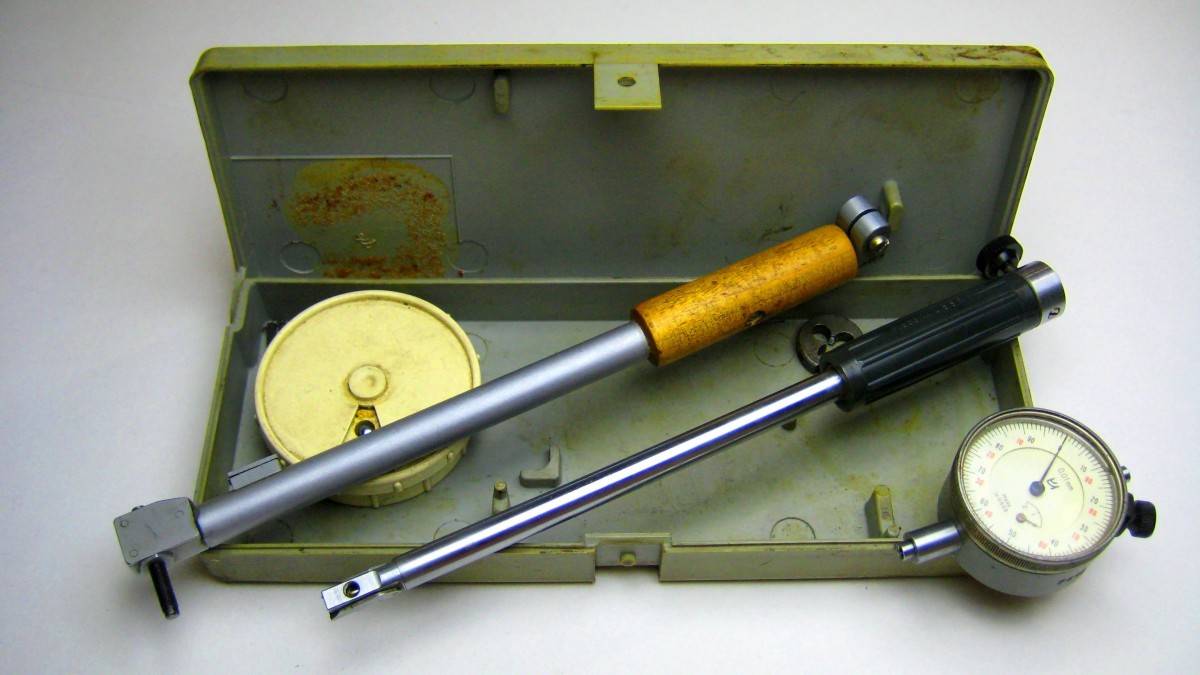

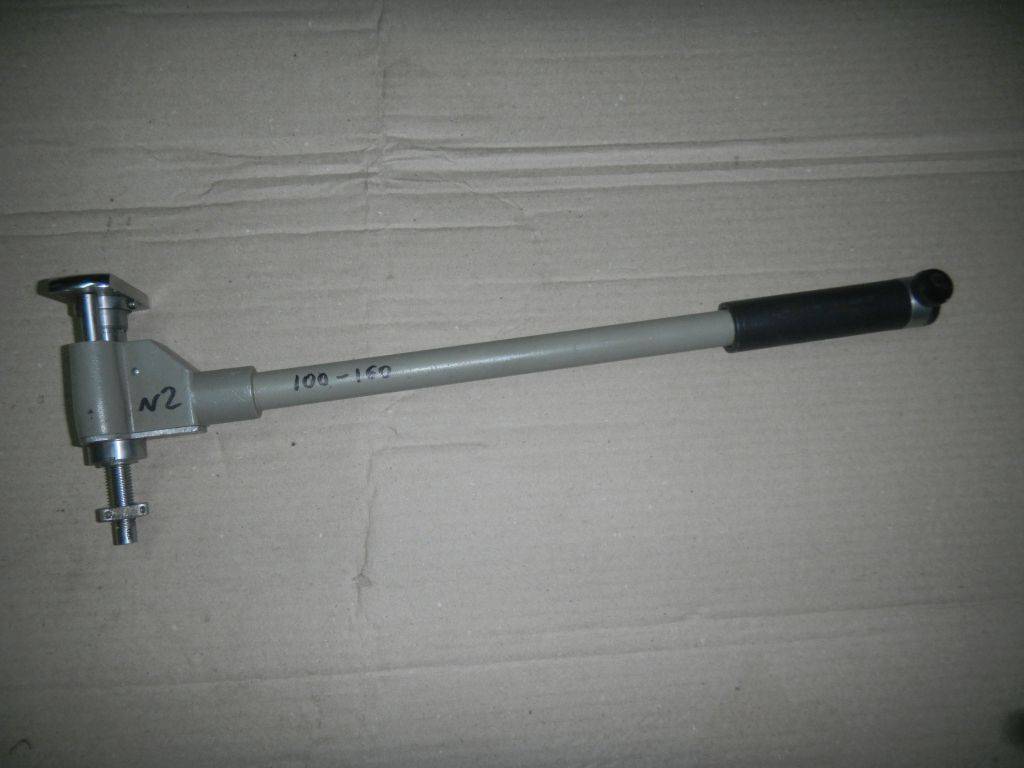

Кронциркуль для внутренних измерений	Состоит из двух ножек, разведенных в разные стороны на концах. Такая конструкция оптимально подходит для измерения ширины отверстий, пазов и углублений. Поместив ножки внутрь и разведя их в стороны, пока они не упрутся в стенки, можно получить точные результаты измерений, чего невозможно добиться при использовании линейки. Такой инструмент еще называют нутромером, так как он предназначен только для внутренних измерений. Не путайте его с устройством, которое называют «нутромер индикаторный», так как пользоваться им нужно по-другому и устроен он иначе.

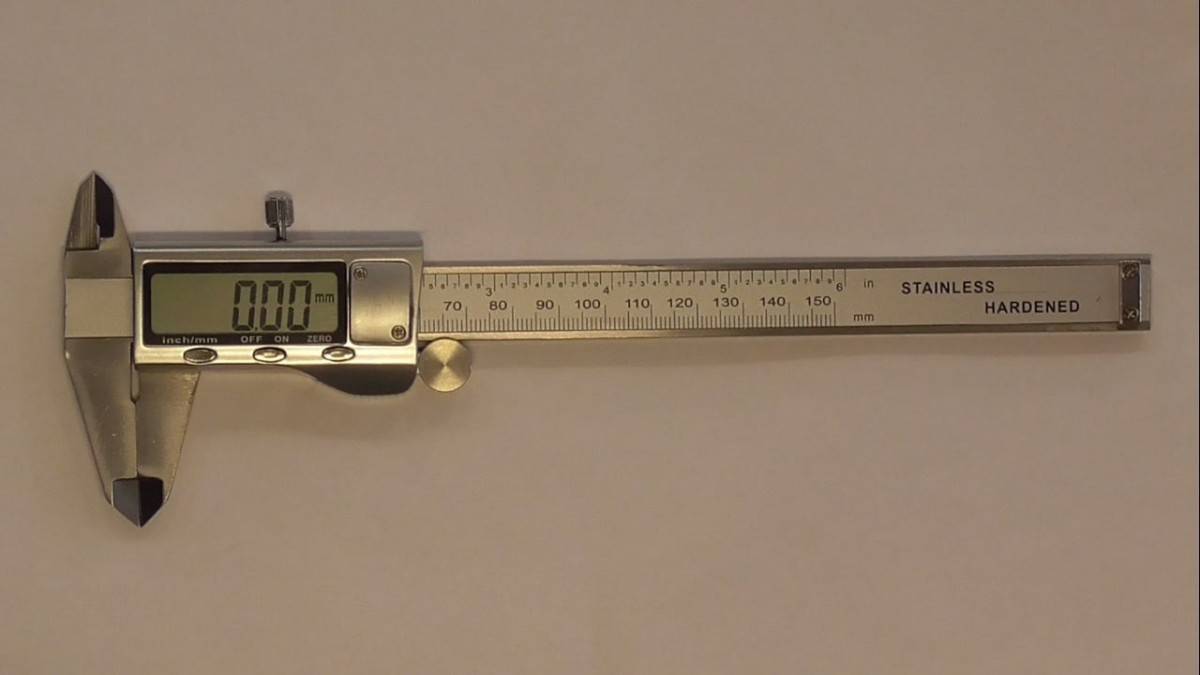

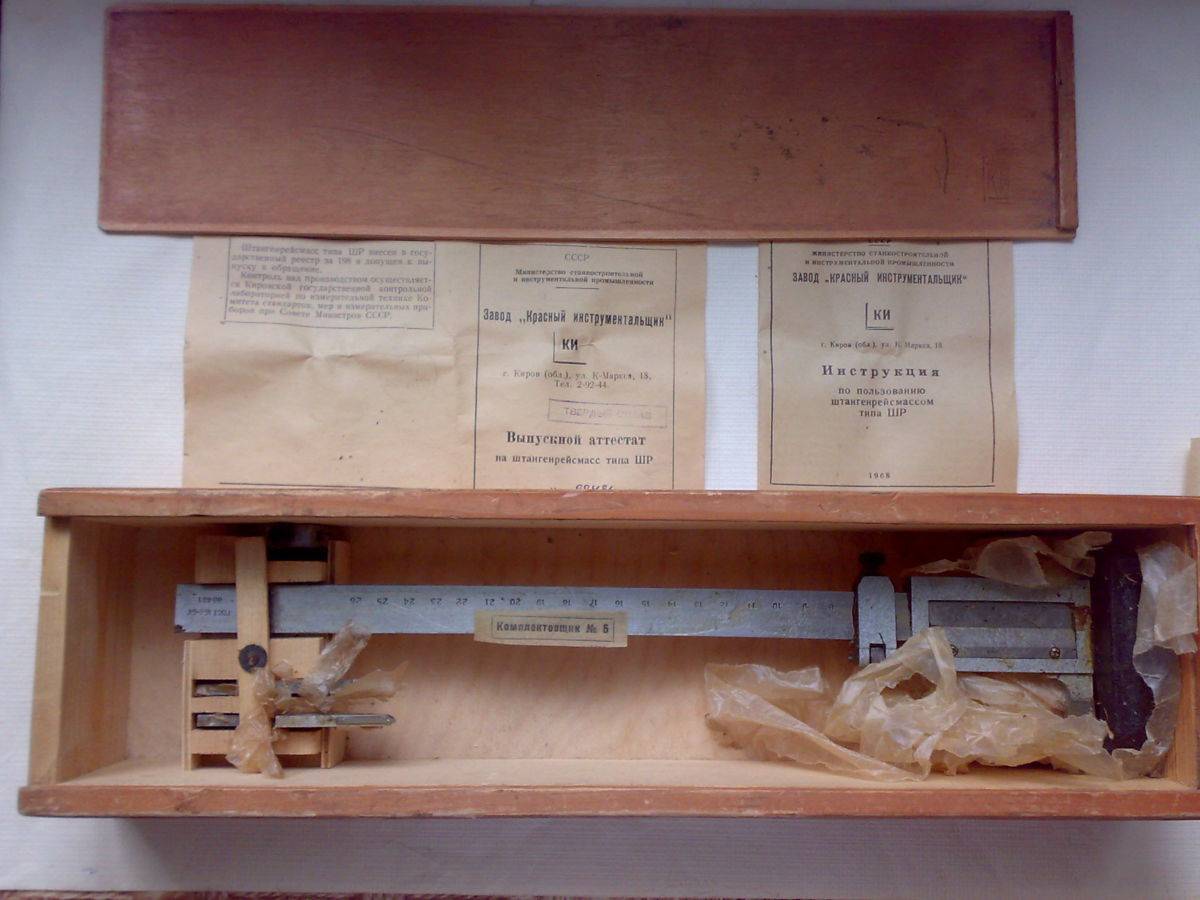

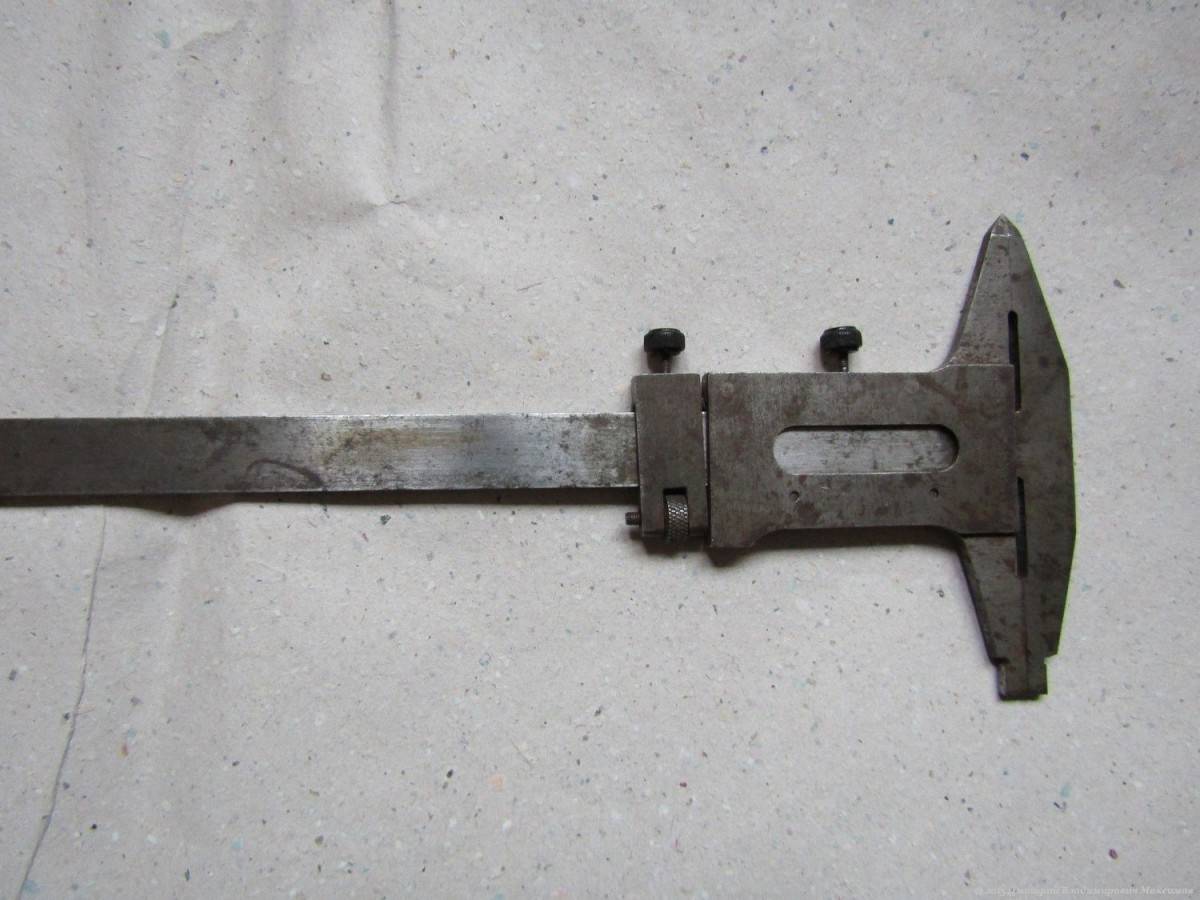

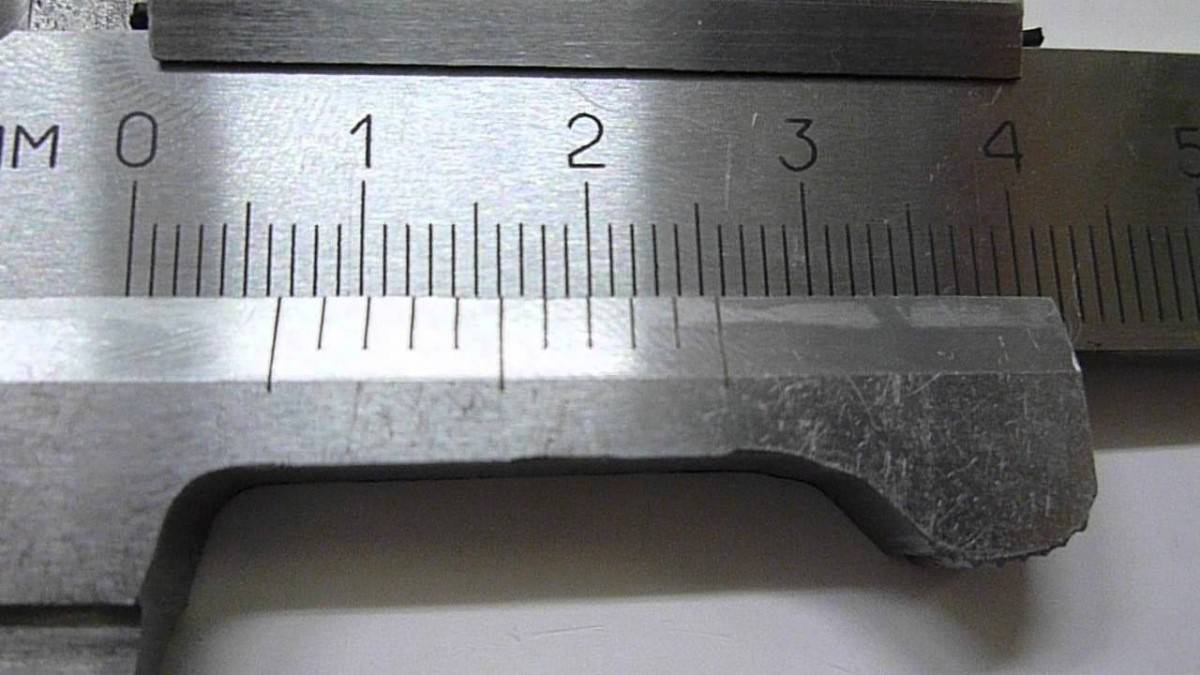

Штангенциркуль	Состоит из линейки (штанги со шкалой делений), с одного конца которой находится неподвижная губка, а вдоль линейки перемещается подвижная. Зажав между ними деталь, можно получить ее наружный размер. У большинства штангенциркулей есть дополнительные верхние губки, которые предназначены для внутренних измерений. Таким образом, устройство сочетает в себе измерение нутромером и кронциркулем. Можно измерять не только длину и ширину деталей, но толщину металлических листов или проволоки.
Штангенглубиномер	По виду напоминает штангенциркуль, только предназначен для измерения глубины отверстий, канавок и пазов. Для определения глубины нужно поместить рабочую часть внутрь отверстия до упора, если же необходимо определить высоту уступа, то рабочую часть нужно прислонить к нему и по шкале насечек определить значение.

Казалось бы, какое простое устройство лежит в основе всех перечисленных инструментов, и сколько различных измерений можно проводить! Причем, используя обычную линейку, не получится добиться такой точности — контактный способ измерений гораздо эффективнее. Именно поэтому до сих пор на производстве и в мастерских циркули являются незаменимыми ручными измерительными инструментами при выполнении заготовок, обработке деталей, контроле соответствия заявленных параметров готовых изделий. Причем, мастеру может понадобиться несколько приспособлений, так как приходится выполнять различные задачи, такие как: измерять нутромером пазы в деревянных заготовках, определять глубину отверстий штангенглубиномером, сопоставлять размеры двух деталей с помощью штангенциркуля и т.д. Поэтому необходимо правильно подобрать инструмент, в зависимости от специфики работ.

Разновидности циркулей

Существует множество разновидностей циркулей. В зависимости от выполняемых функций меняется рабочая часть инструмента. Ниже рассмотрим основные виды:

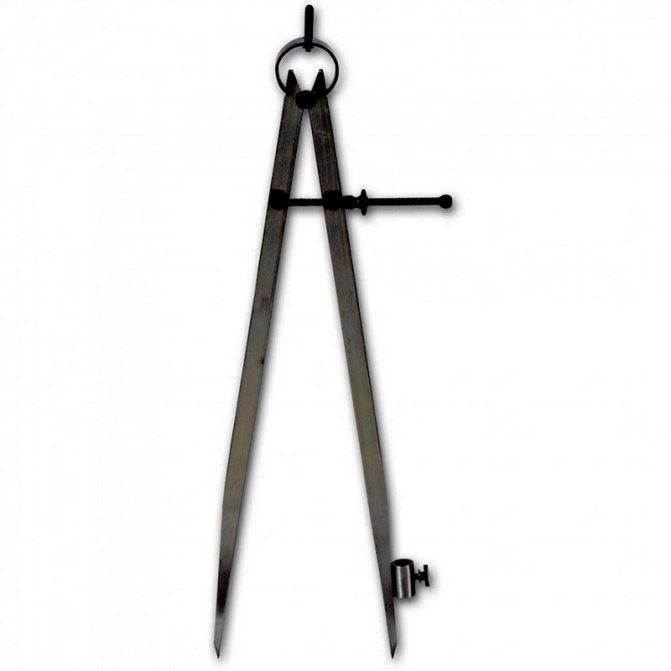

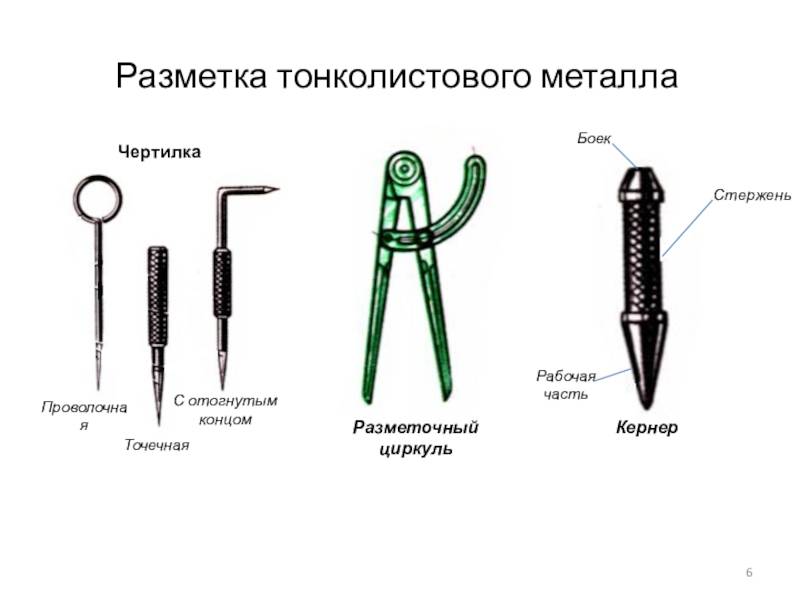

1. Разметочный. Или делительный, или измерительный. Простой инструмент, с помощью которого можно измерить длину и перенести её с чертежа на деталь. Обе штанги соединены шарниром и заканчиваются иглами. С помощью игл можно наносить разметку на многих материалах.
2. Чертежный. Тот инструмент, которым начинают пользоваться еще в школе. На одной штанге игла, на другой – грифель. Игла фиксирует штангу на листе бумаги, позволяя вычерчивать дуги и окружности, выполнять построения.
3. Кронциркуль для наружных измерений. Его заостренные штанги загнуты внутрь, между ними зажимается деталь для измерения. Для повышения точности используется фиксирующий винт.
4. Кронциркуль для внутренних измерений. Штанги на концах загнуты наружу. Позволяя измерять ширину отверстий, углублений, пазов.

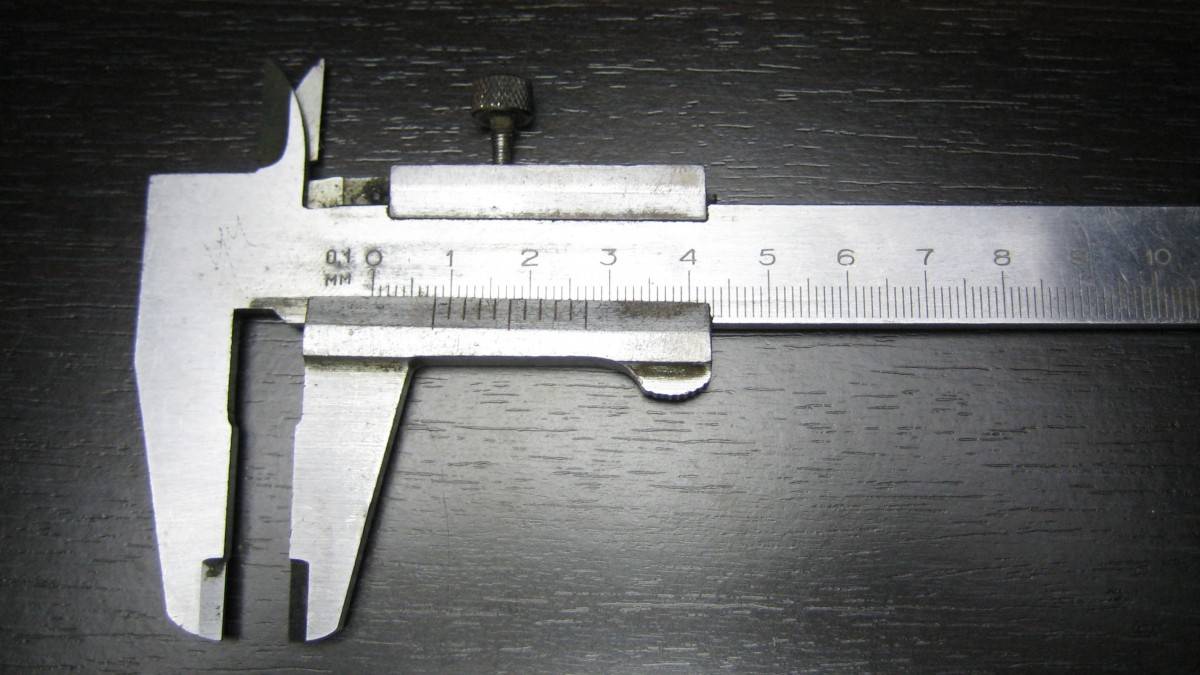

5. Штангенциркуль. Имеет строение, отличающееся от обычного. Представляет собой линейку (штангу) со шкалой. На одном конце линейки неподвижно прикреплена одна губка, вдоль линейки перемещается вторая. Также есть дополнительные маленькие губки для внутренних измерений. Инструмент используется и как нутромер и как кронциркуль.
6. Штангенглубиномер. Похож на штангенциркуль. Отличие в том, что предназначается он для определения глубин отверстий, пазов, канавок. Для проведения замера, рабочая часть помещается внутрь отверстия до упора.

Существуют типы инструментов, измененные в зависимости от направлений деятельности, в которых они используются, например:

• Столярный. Может быть разметочным, то есть с иглами на концах штанг, может быть чертежным, с грифелем на одной штанге и иглой на другой. Отличается от чертежных прежде всего размерами. Это достаточно большие инструменты.
• Слесарный. Применяется в слесарном деле. Так же могут быть разметочными или с пишущим наконечником.

Источники

• https://separett.su/instrumenty/vidy-cirkulej-2.html
• https://FB.ru/article/162952/kak-poyavilsya-tsirkul-istoriya-proishojdeniya-kratko
• https://www.vseinstrumenti.ru/ruchnoy_instrument/izmeritelnyj/shtangentsirkuli/articles/1252/
• https://tehpribory.ru/glavnaia/instrumenty/cirkul.html
• https://lesoteka.com/instrument-i-oborudovanie/tsirkul

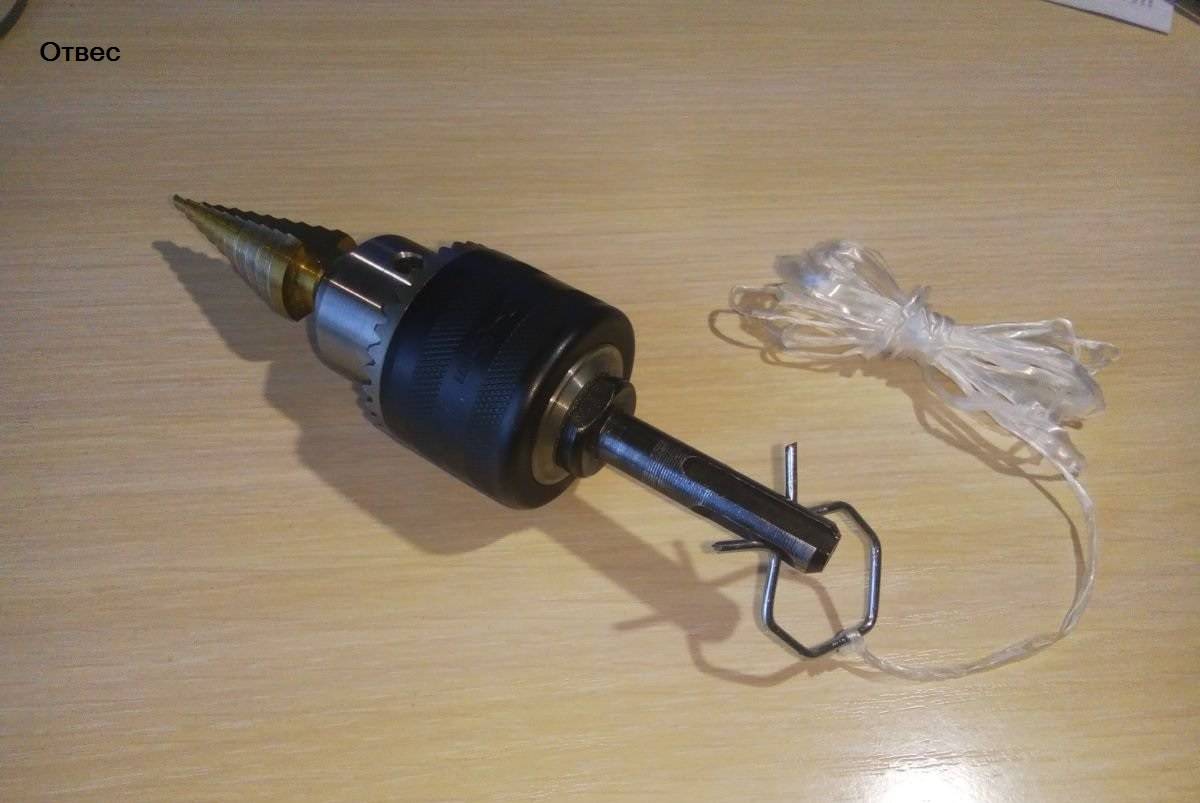

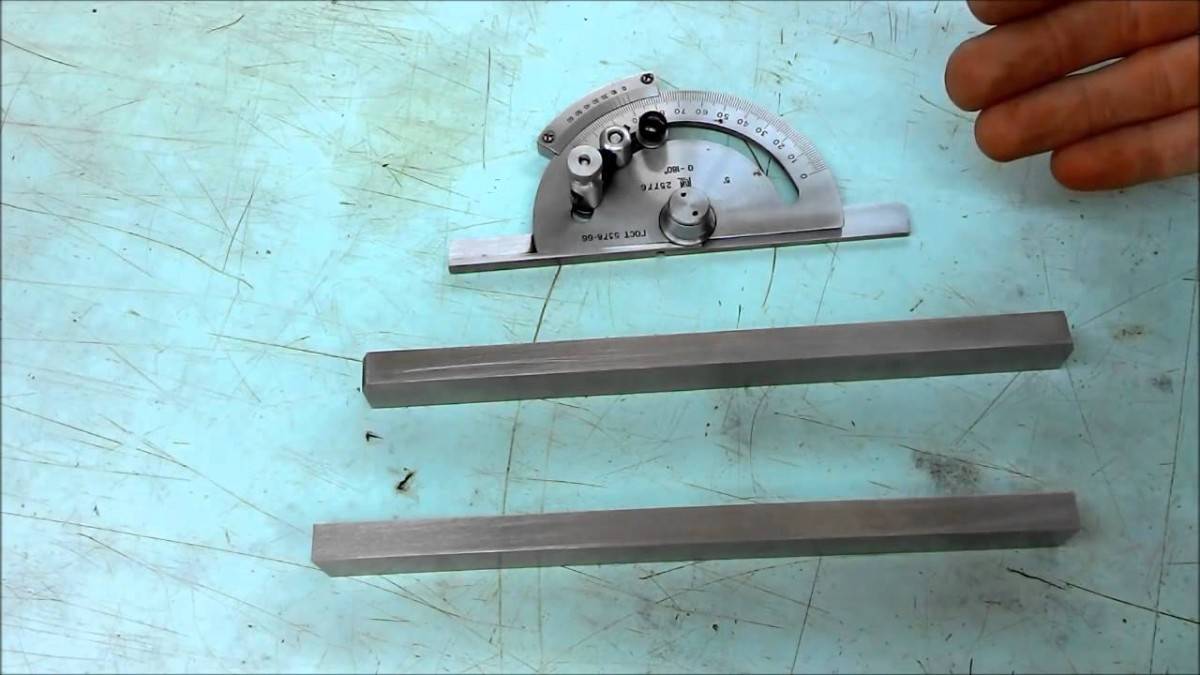

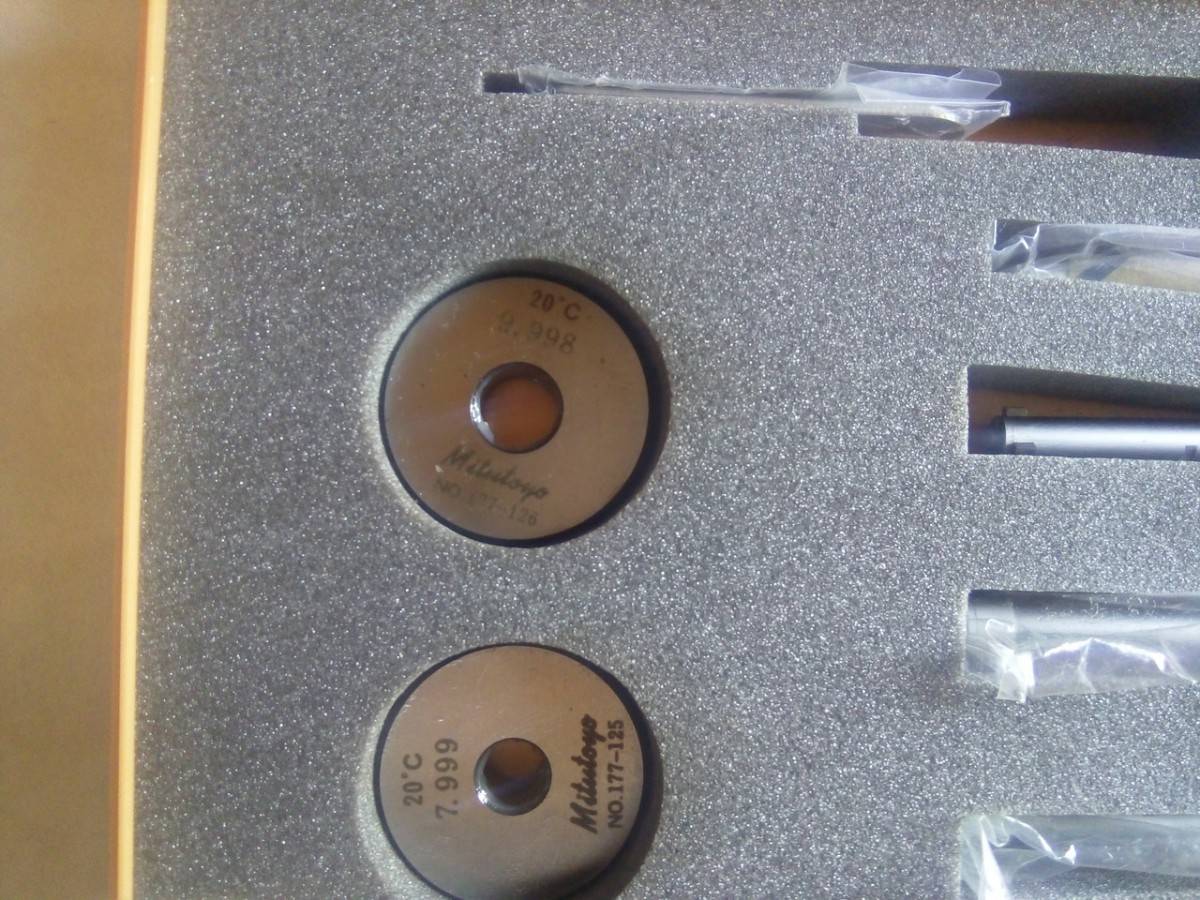

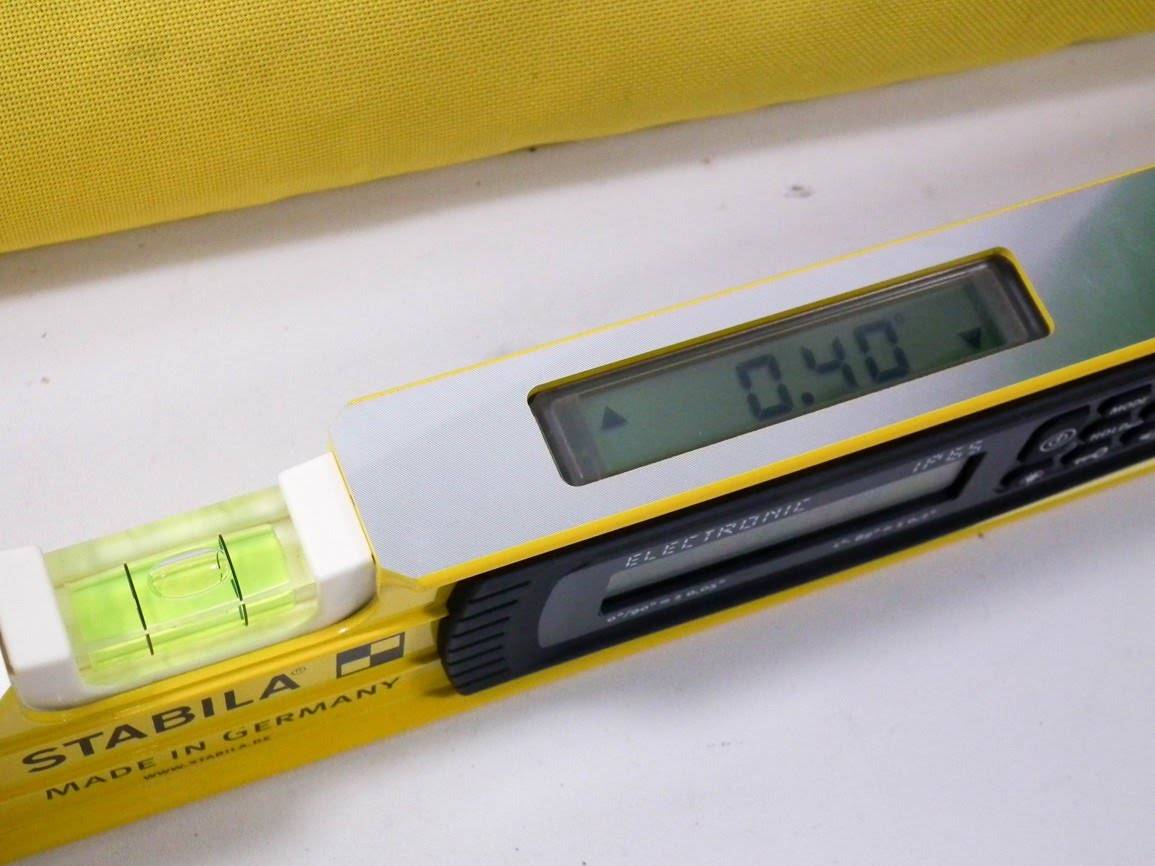

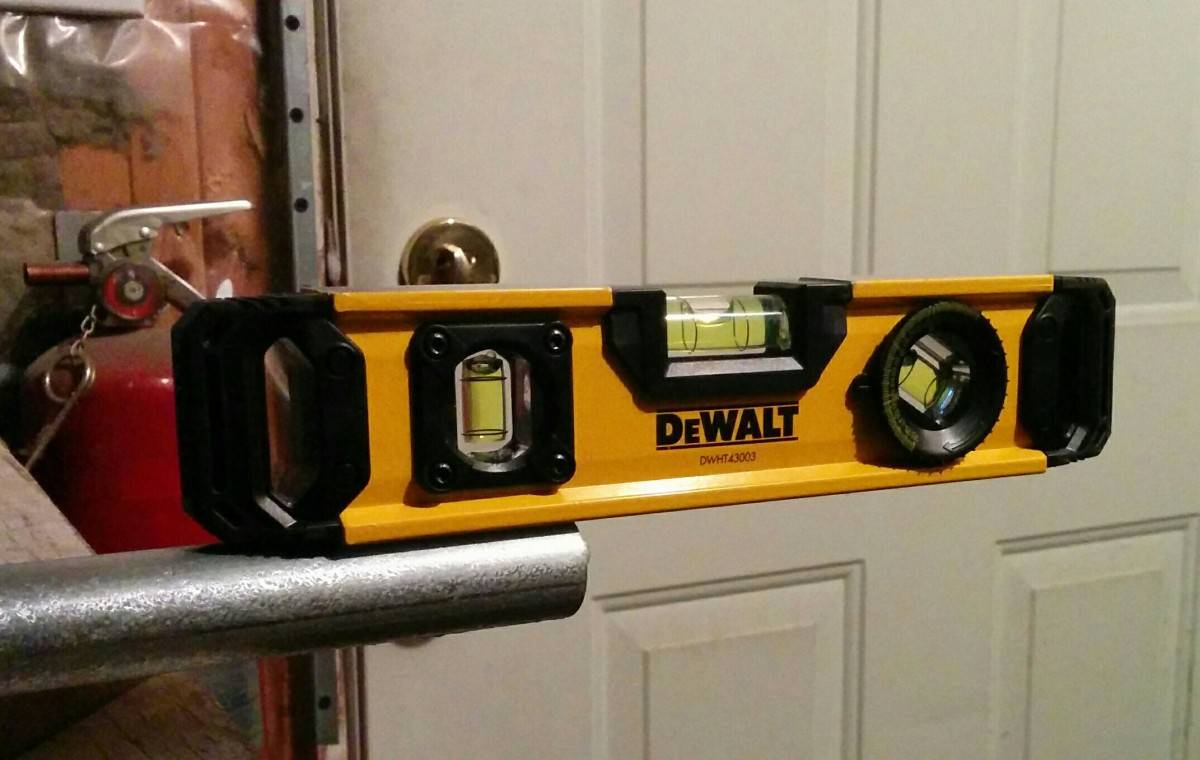

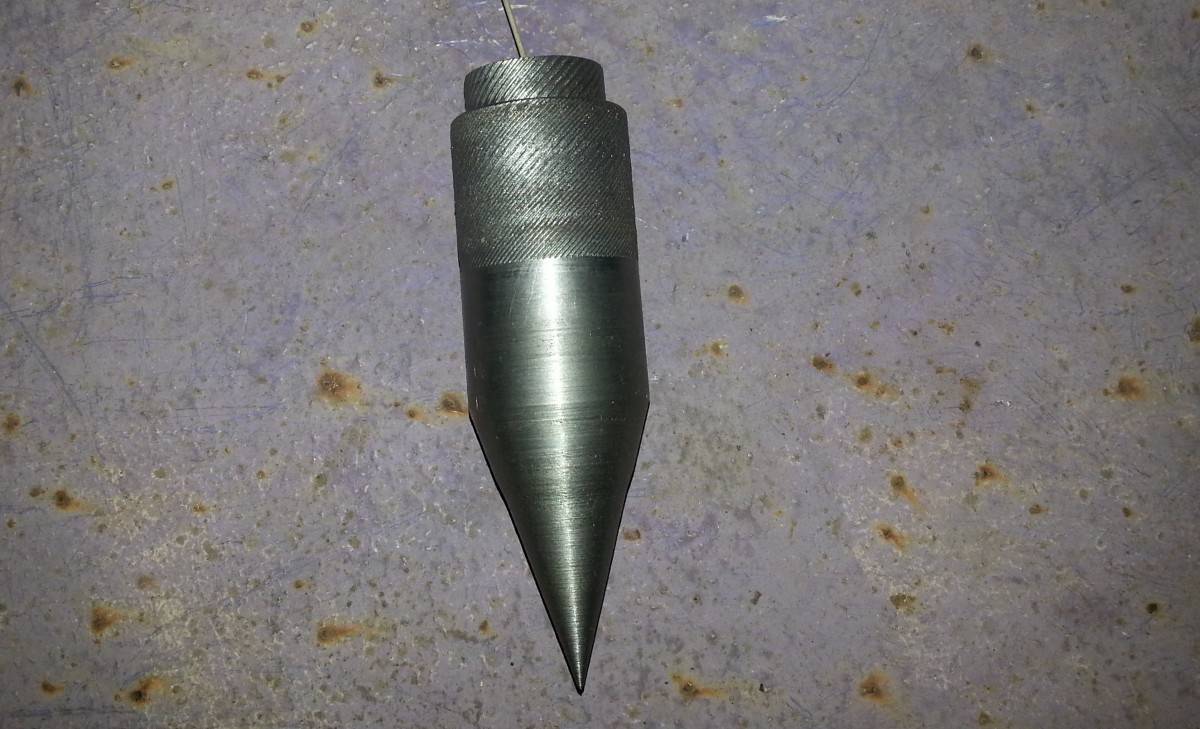

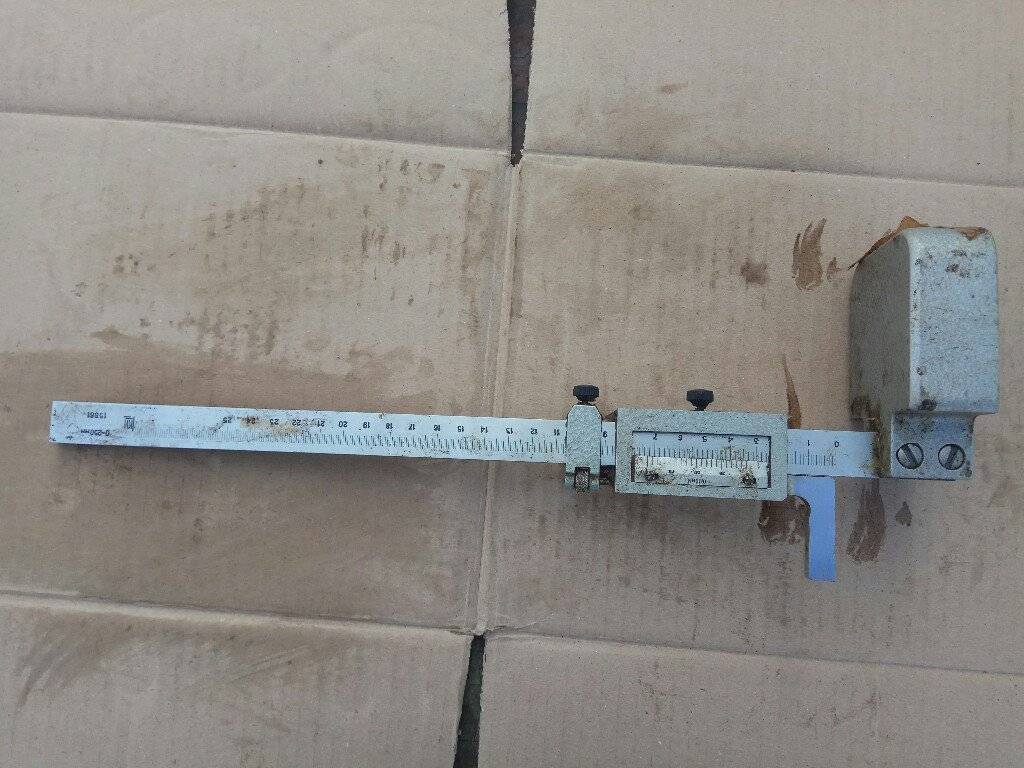

Фото измерительных инструментов

Также рекомендуем просмотреть:

• Как выбрать лучшие токовые клещи
• Для чего нужен газоанализатор
• Инструкция, как пользоваться теодолитом
• Что такое анемометр
• ТОП лучших толщинометров
• Как выбрать шумомер
• Хороший дозиметр радиационного фона
• Обзор лучших лазерных уровней
• Как пользоваться индикатором напряжения
• Как использовать штангенциркуль
• Обзор лучших мультиметров
• Лазерный дальномер
• Лучший влагомер для древесины
• Как выбрать лазерную рулетку
• Цифровой вольтметр
• Измерители температуры воздуха
• Электронный динамометр
• Как пользоваться гидроуровнем
• Что такое нивелир
• Как выбрать пузырьковый уровень
• Что такое микрометр
• Лучшие измерительные рулетки

Помогите сайту, поделитесь в соцсетях

2+

Определение слова «Циркуль» по БСЭ:

Циркуль — Циркуль (от лат. circulus — круг, окружность)инструмент для вычерчивания окружностей и их дуг, измерения длины отрезков и перенесения размеров, а также для изменения (кратного увеличения или уменьшения) масштаба снимаемых размеров. Различают следующие основные типы Ц.: разметочный, или делительный, — для снятия и перенесения линейных размеров. чертёжный, или круговой,-для вычерчивания окружностей диаметром до 300 мм. чертёжный Кронциркуль — для вычерчивания окружностей диаметром от 2 до 80 мм. чертёжный штангенциркуль (см. Штангенинструмент) — для вычерчивания окружностей диаметром свыше 300 мм. пропорциональный, позволяющий изменять масштаб снимаемых размеров (см. рис.).Судя по сохранившимся начерченным кругам, Ц. применялся ещё вавилонянами и ассирийцами. Железный Ц. найден в галльском кургане 1 в. н. э. на территории Франции. Много древнеримских бронзовых Ц. известно по находкам в Помпеях (1 в. н. э.). Среди них представлены уже все современные типы Ц.: наряду с простыми Ц. имеются Ц. с загнутыми концами для измерения внутреннего диаметра предметов, Ц. округлых очертаний (кронциркули) для измерения максимального диаметра, пропорциональные Ц. для кратного увеличения и уменьшения размеров. В Древней Руси был распространён циркульный орнамент из мелких правильных кружков на костяных предметах. Стальной циркульный резец для нанесения такого орнамента найден при раскопках в Новгороде.Циркули: а — разметочный. б — кронциркуль микрометрический. в — пропорциональный. г — чертёжный. д — кронциркуль падающий («балеринка»). е — штангенциркуль.

Циркуль — Циркуль (лат. Circmus)созвездие Южного полушария неба, наиболее яркая звезда 3,2 визуальной звёздной величины. На территории СССР не видно. См. Звёздное небо.

Измерительные

Применяются при выполнении различных токарных и слесарных работ. Кроме того их довольно часто используют кузнецы и бондари. С его помощью можно опередить, действительно ли деталь изготовлена нужной формы. С этой целью необходимо измерить диаметр в двух точках. Если прибор свободно проворачивается по всему периметру круга (не имеет зазоров и не нужно сжимать ножки), то круг получился идеальной формы. Кроме того такой кронциркуль применяется для определения внутренних размеров заготовки. Например, можно узнать ширину пазов. Еще одно применение прибора – сравнение габаритов предметов. Выполнив замеры эталонной детали можно сравнивать полученные значения с размерами других заготовок, что значительно ускоряет работу. Главное достоинство таких приборов – маленькая погрешность измерений. Такие модели могут быть двух типов. Отличаются они по форме кончиков ножек. Если внешняя сторона кончиков имеет плоскую заточку, то такие приборы применяются для определения внутренних размеров. Внешние габариты измеряются инструментами, у которых ровная поверхность находится внутри.

Чертежные

На кончиках лапок таких приборов должны находятся сменные острые иглы. С их помощью можно осуществлять разметку, процарапывая деталь в нужных местах. Используется в бондарных и плотницких работах. Благодаря наличию острых окончаний ножек разметка предмета производится без линейки, быстро и с небольшой погрешностью. Фиксация иголок происходит при помощи винтовых зажимов.

По внешнему виду данная модификация практически не отличается от традиционного циркуля. Тем более, что есть возможность заменить одну из игл на графический стержень. В этом случае можно будет вычерчивать круги.

Иголки, как правило, изготовляются из прочной стали или твердых сплавов. Это необходимо для прочерчивания царапин на поверхность заготовки. Применение инструмент: первая ножка выполняет роль опоры, вокруг оси которой проворачивается вторая ножка, оставляя за собой царапину. Особенно легко выполнять такую операцию на деревянном изделии, так как одна игла будет прочно фиксироваться в ее поверхности.

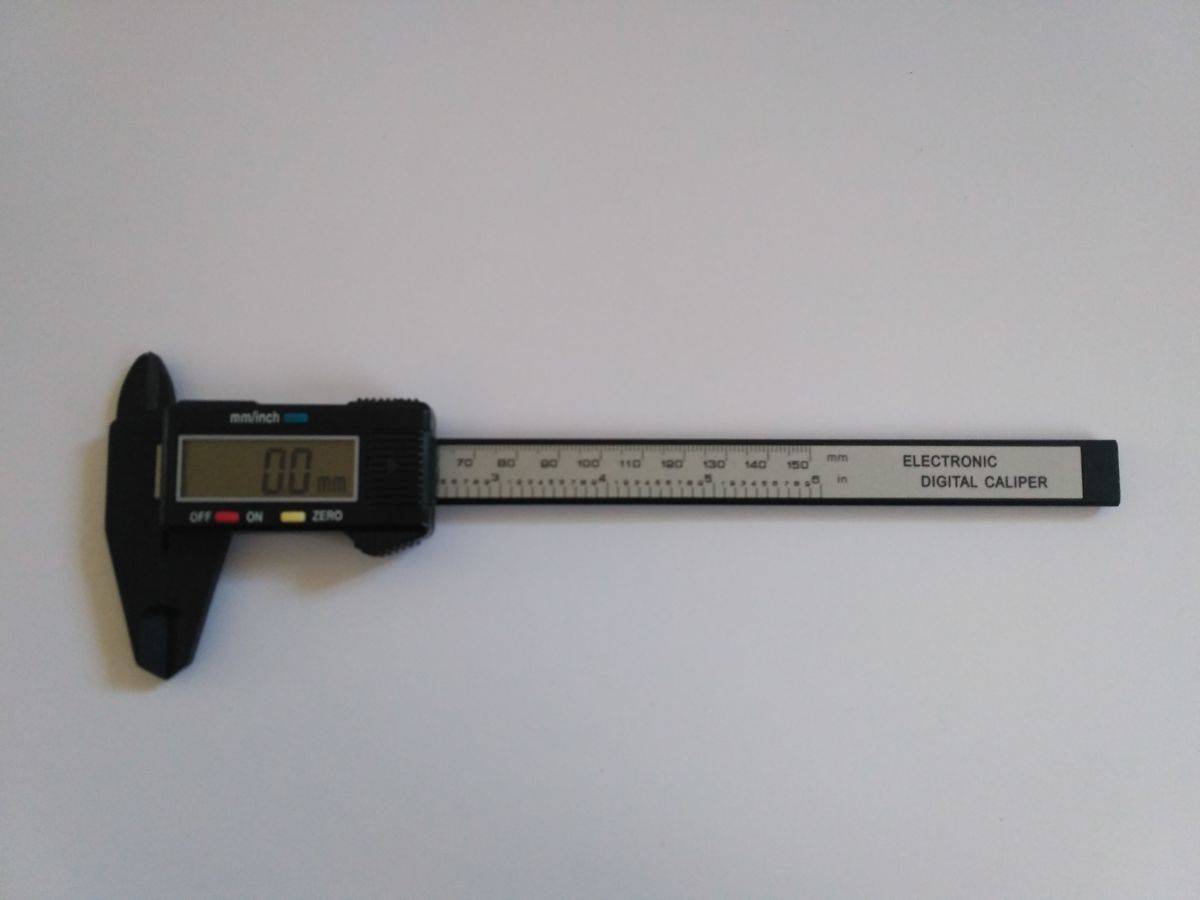

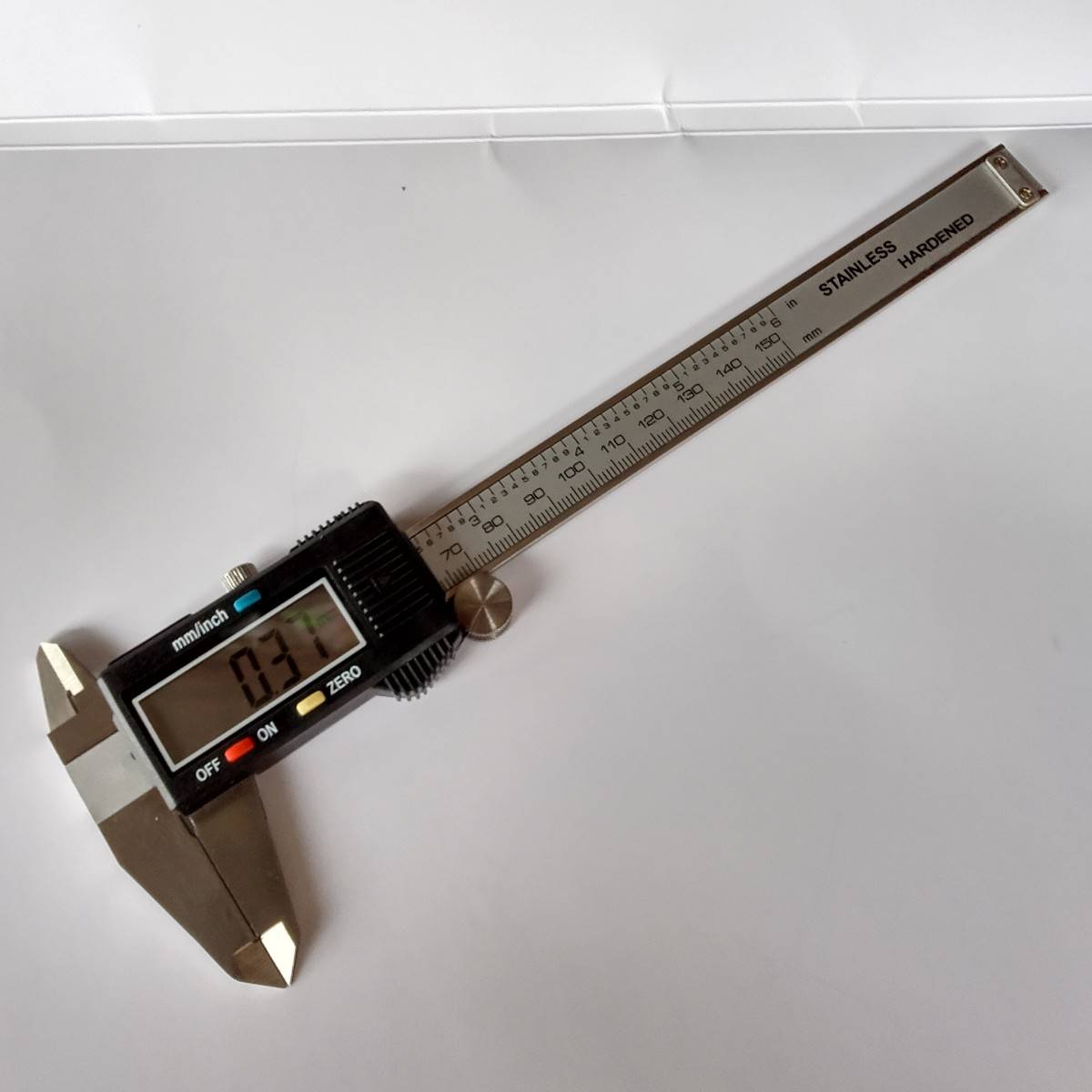

Цифровые

С течением времени классические инструменты совершенствовались, что привело к появлению различных моделей электронных кронциркулей. В чем их отличие от привычных всем приборов? Главной отличительной чертой таких приспособлений является наличие монохромных жидкокристаллических дисплеев. На экране отображается информация о расстоянии между ножками устройства. Это позволяет получать результат без использования обычной линейки. Питание прибора осуществляется от батарейки-таблетки.

Недостатки – уступает традиционному кронциркулю в надежности. Последний, при бережном отношении, практически вечен. Особенно если он изготовлен из нержавеющей стали. У цифрового прибора при не аккуратном обращении может разбиться циферблат, при низких температурах дисплей промерзает, необходимо периодически менять батарейку.

Модели кронциркуля по функциональности

Чертежный инструмент используют, чтобы изображать окружности малого диаметра (от 0,5 до 80 миллиметров). Он устроен следующим образом: внутри втулки, имеющей цилиндрическую форму, находится стальной стержень, он может свободно двигаться вверх и вниз, а также вращаться. На один конец стержня крепится шляпка, а на другом конце – острая игла. К втулке с помощью пластины, имеющей возможность сгибаться под разными углами, крепится инструмент для проведения линий – рейсфедер. В зависимости от модели, для черчения может использоваться грифель, тушь или чернила. Микрометрический винт служит для уменьшения или увеличения расстояния между рейсфедером и стержнем.

READ Как заточить цепь для бензопилы самостоятельно?

Измерительный вариант кронциркуля служит для вычисления наружных длин частей и деталей механизмов, а также для сравнения их размеров с эталонными (взятыми из масштабной линейки). Но не только такой показатель, как длина, измеряется с помощью данного приспособления. Им можно обмерять и другие параметры машин, например диаметр деталей. Данный инструмент, как измерительный прибор, не нуждается в поверке, потому что он не внесён в государственный реестр. Чтобы сравнить размеры деталей какого-либо объекта с образцовыми размерами, используют как раз этот вид кронциркуля. Так, измерив столь специфическим методом деталь, полученные данные сравнивают с данными образцов, из чего делают выводы.

Образцовые (эталонные) размеры могут быть представлены масштабной линейкой (эталонный образец, на который опираются при сравнении размеров в заданном масштабе), концевыми мерами длины (керамическая или металлическая доска с измерительными плоскостями от 0,5 до 1000 миллиметров) или калибрами (заранее определенный размер части, детали).

Разметочная модель служит для разбивки на отрезки планов в картографии, линий и прочего. Этот инструмент сконструирован так, что с помощью микрометрического винта величина взятого раствора сохраняется неподвижной сколь угодно долго. Раствор – это расстояние от одной ножки кронциркуля до другой, когда они раздвинуты. Кстати, раствор – это понятие, характерное не только для циркулей. Раствор бывает также и у лезвий ножниц, и у других инструментов, имеющих концы, которые раздвигаются. Предельно допустимая величина раствора – это максимальное расстояние между ножками, оно зависит от длины винта, но в целом, микрометрический винт, как понятно из его названия, не позволяет отложить большой диаметр. Для измерения больших расстояний требуется другой инструмент.

Медицинские

Применяются при изготовлении зубных протезов. При помощи такого инструмента стоматолог снимает размеры челюсти человека (в том случае если слепок прикуса не делается). Такие приспособления так же можно применять при изготовлении протезов конечностей. Прибор производится из специальной нержавеющей медицинской стали. Отличительная особенность – присутствие дробинок на кончиках дуг. Сделано это для того, чтобы исключить вероятность травмирования пациента при проведении замеров.

Еще одна сфера применения таких кронциркулей в медицине – пластическая хирургия. С их помощью осуществляется разметка участков тела человека. Кроме того, инструмент иногда используется мастерами татуажа, чтобы проконтролировать масштаб разнообразных элементов тату.
